Механічний пристрій для закривання пляшок

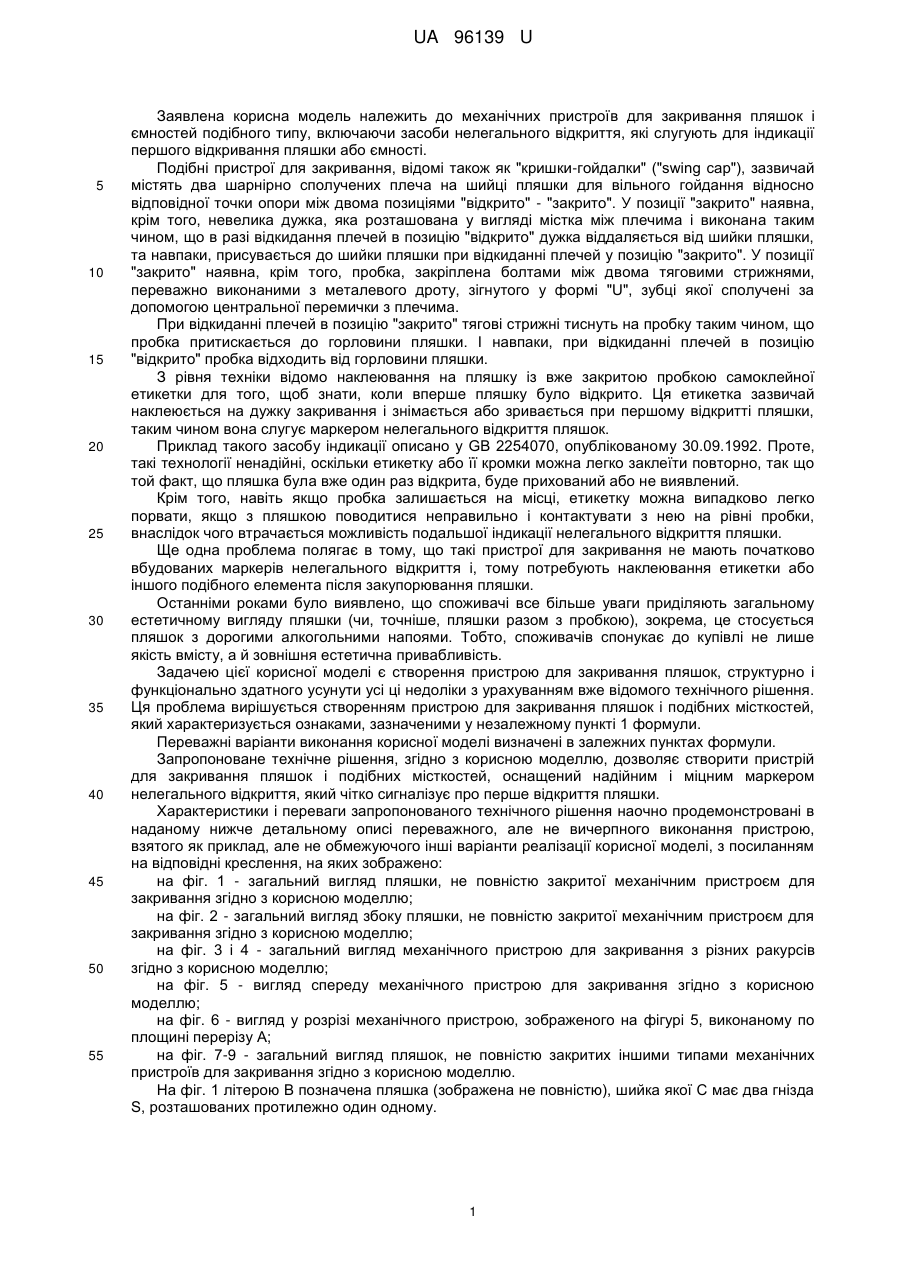

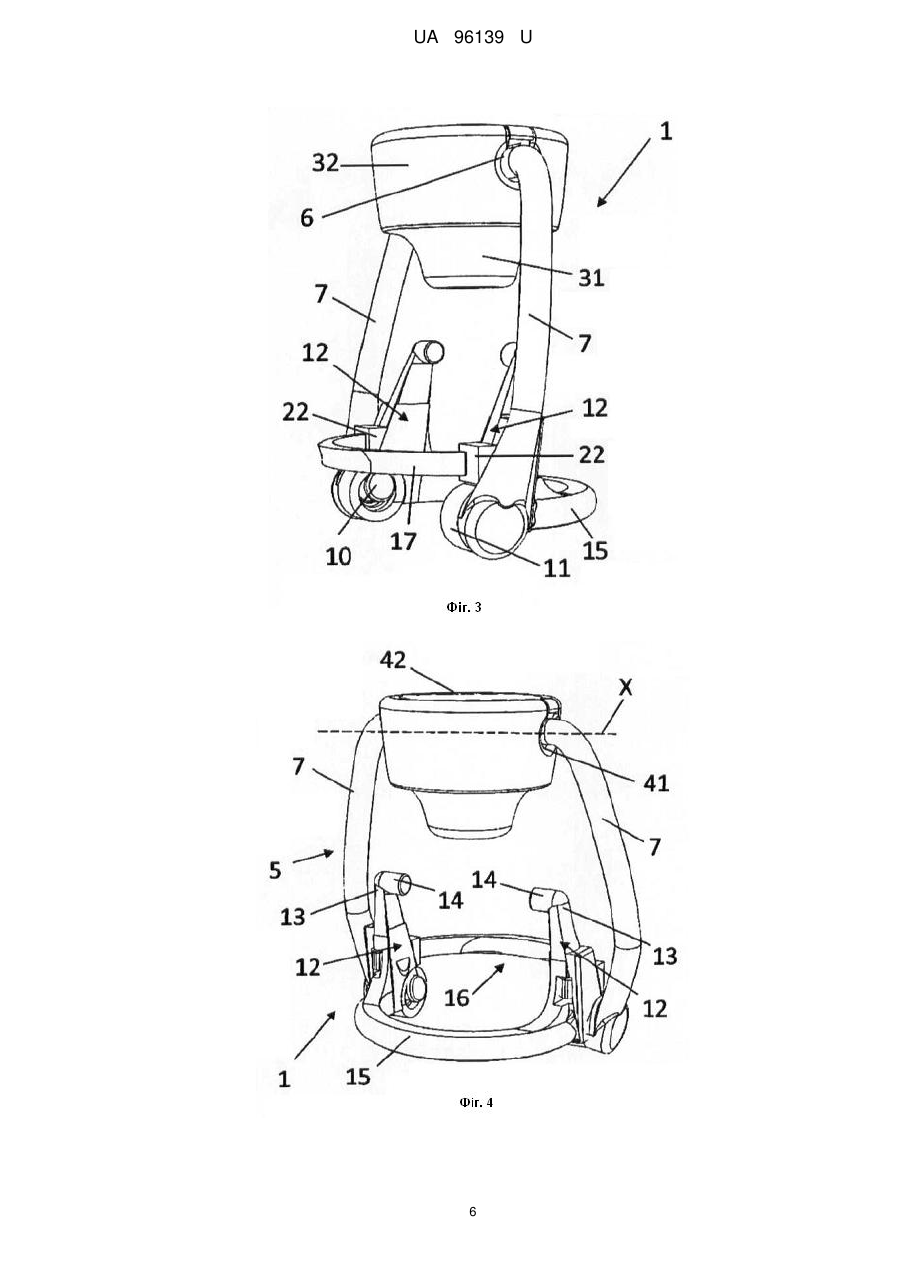

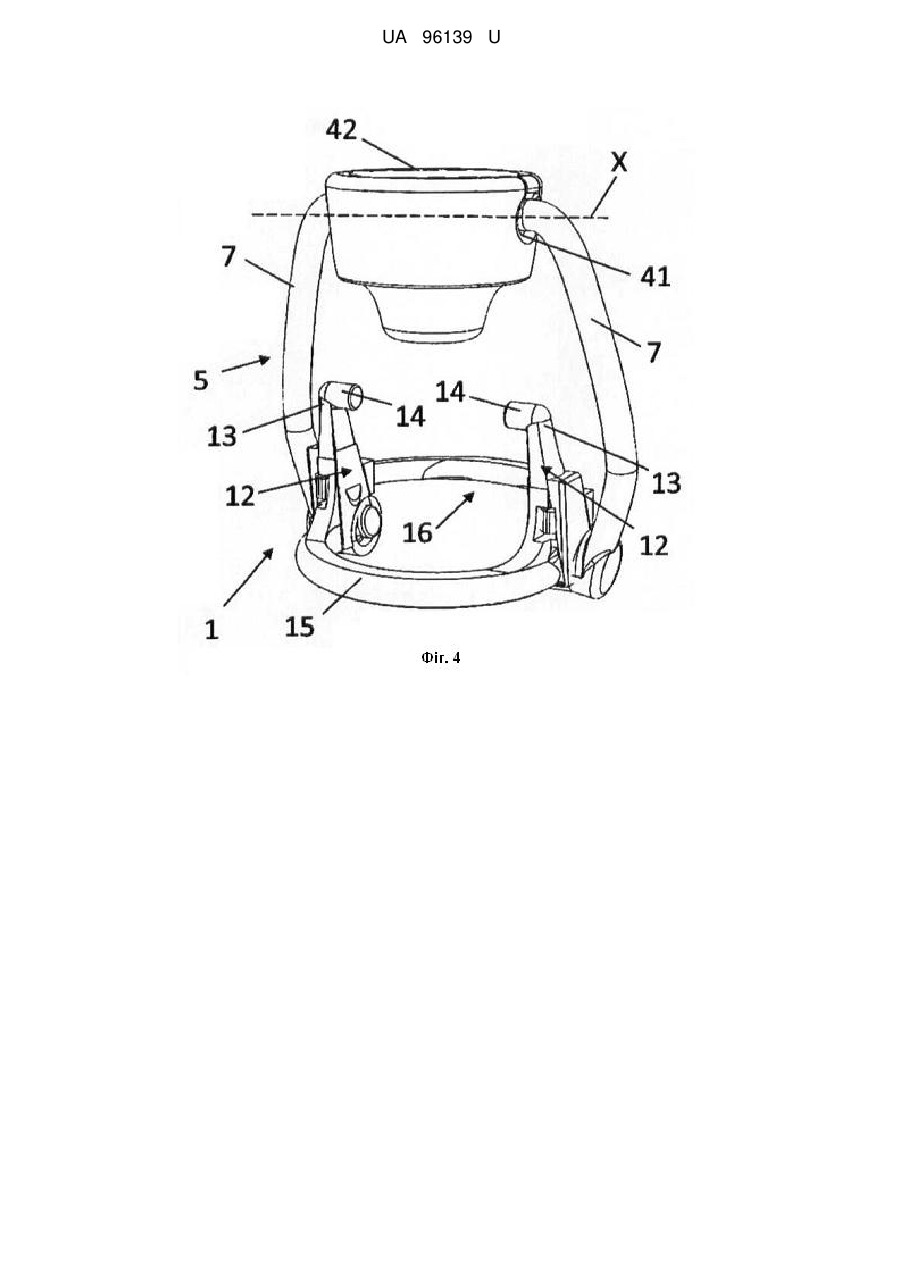

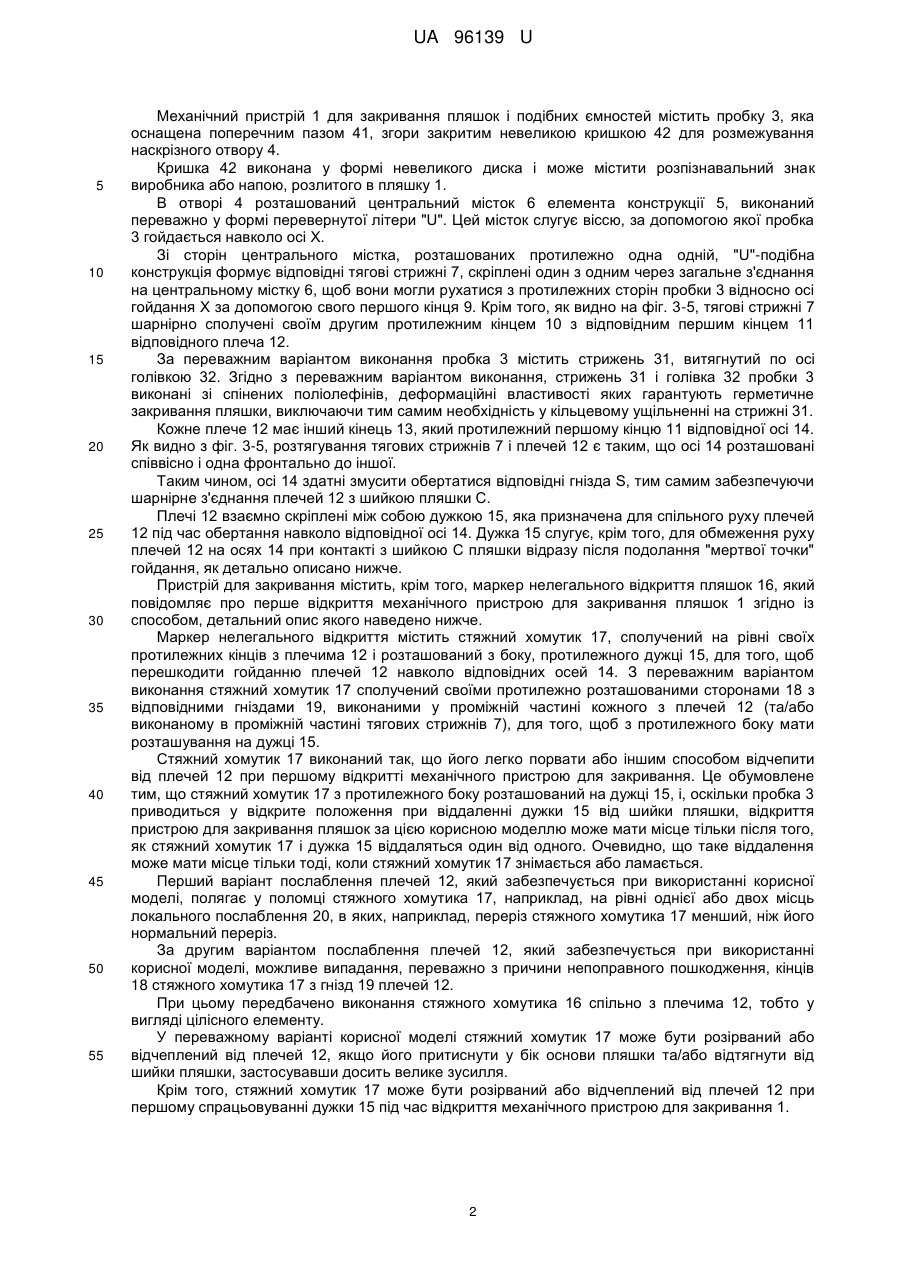

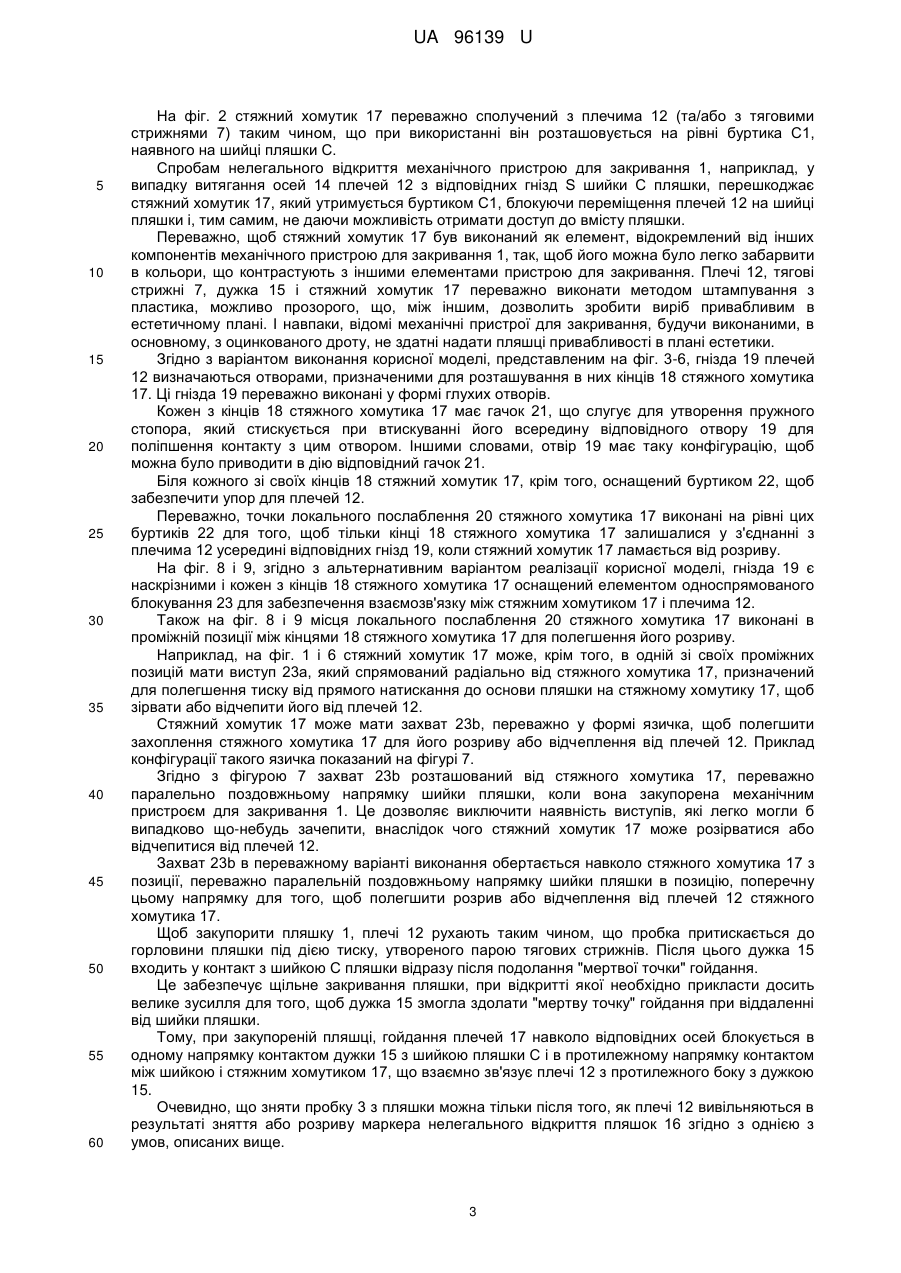

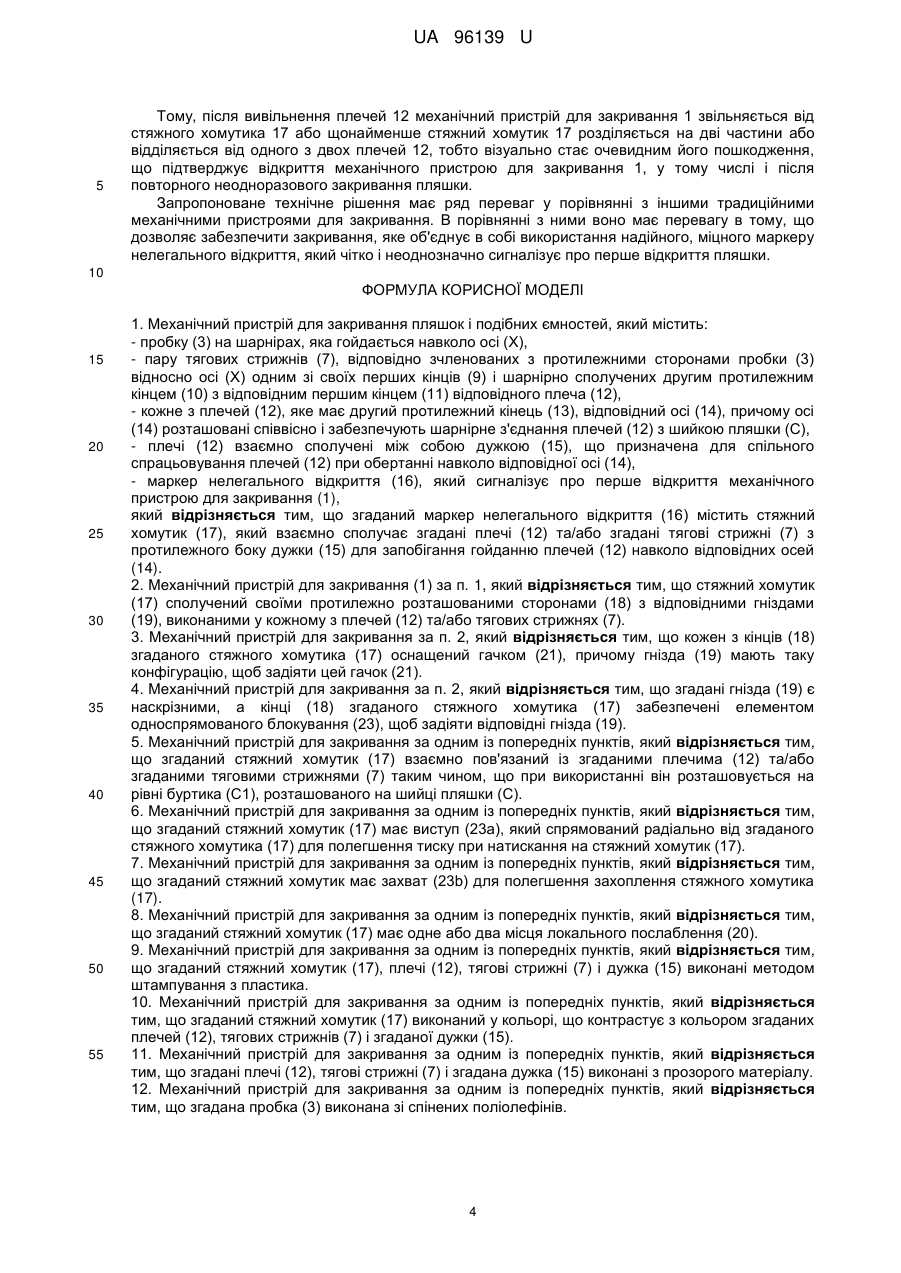

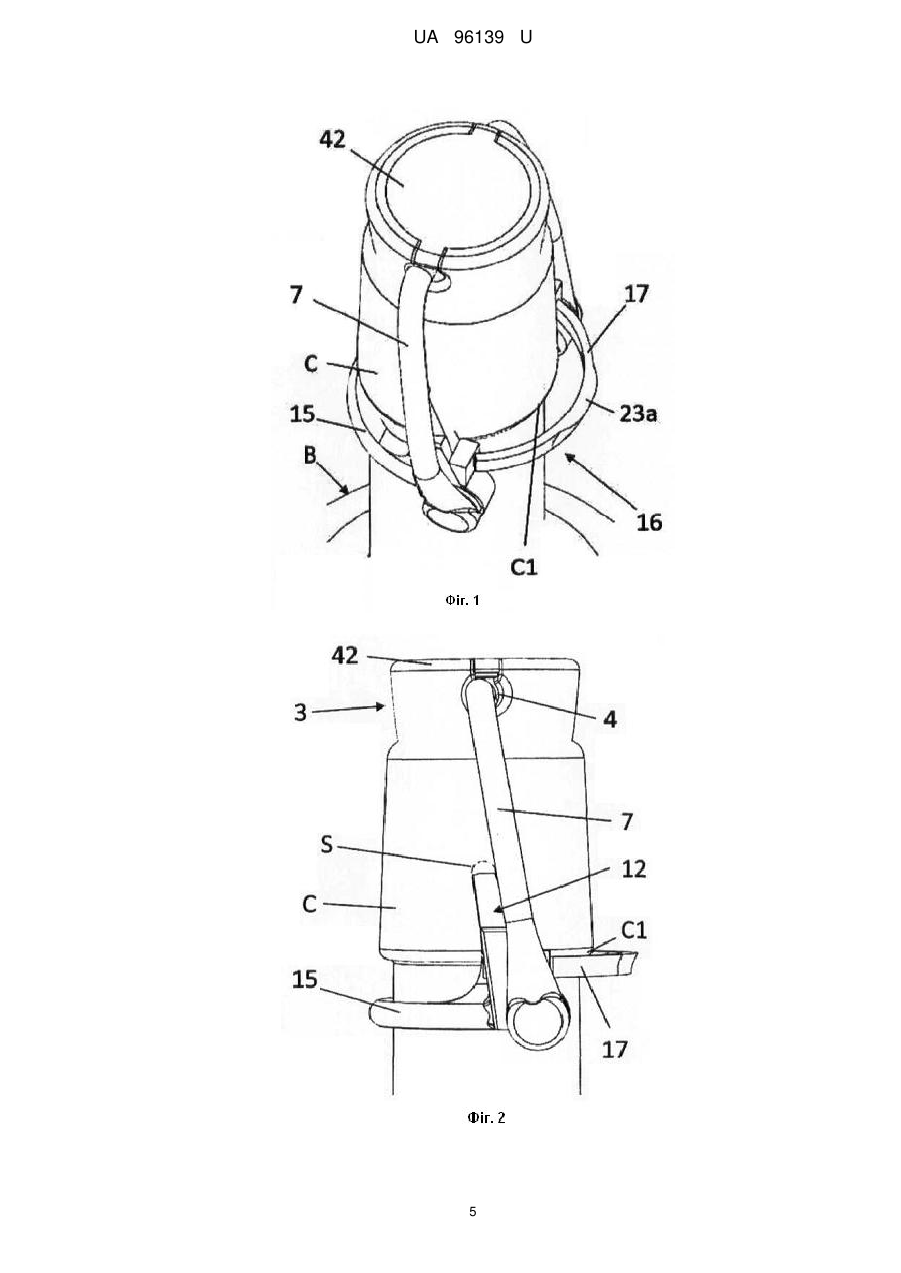

Реферат: Механічний пристрій для закривання пляшок і подібних ємностей містить: пробку на шарнірах, яка гойдається навколо осі; пару тягових стрижнів, відповідно зчленованих з протилежними сторонами пробки відносно осі одним зі своїх перших кінців і шарнірно сполучених другим протилежним кінцем з відповідним першим кінцем відповідного плеча. Кожне з плечей має другий кінець, протилежний першому кінцю відповідної осі. Осі розташовані співвісно і забезпечують шарнірне з'єднання плечей з шийкою пляшки. Плечі взаємно сполучені між собою дужкою, яка призначена для спільного спрацьовування плечей при обертанні навколо відповідної осі. Також пристрій містить маркер нелегального відкриття, який сигналізує про перше відкриття механічного пристрою для закривання. Згаданий маркер нелегального відкриття містить стяжний хомутик, який взаємно сполучає згадані плечі та/або згадані тягові стрижні з протилежного боку дужки для запобігання гойданню плечей навколо відповідних осей. UA 96139 U (54) МЕХАНІЧНИЙ ПРИСТРІЙ ДЛЯ ЗАКРИВАННЯ ПЛЯШОК UA 96139 U UA 96139 U 5 10 15 20 25 30 35 40 45 50 55 Заявлена корисна модель належить до механічних пристроїв для закривання пляшок і ємностей подібного типу, включаючи засоби нелегального відкриття, які слугують для індикації першого відкривання пляшки або ємності. Подібні пристрої для закривання, відомі також як "кришки-гойдалки" ("swing cap"), зазвичай містять два шарнірно сполучених плеча на шийці пляшки для вільного гойдання відносно відповідної точки опори між двома позиціями "відкрито" - "закрито". У позиції "закрито" наявна, крім того, невелика дужка, яка розташована у вигляді містка між плечима і виконана таким чином, що в разі відкидання плечей в позицію "відкрито" дужка віддаляється від шийки пляшки, та навпаки, присувається до шийки пляшки при відкиданні плечей у позицію "закрито". У позиції "закрито" наявна, крім того, пробка, закріплена болтами між двома тяговими стрижнями, переважно виконаними з металевого дроту, зігнутого у формі "U", зубці якої сполучені за допомогою центральної перемички з плечима. При відкиданні плечей в позицію "закрито" тягові стрижні тиснуть на пробку таким чином, що пробка притискається до горловини пляшки. І навпаки, при відкиданні плечей в позицію "відкрито" пробка відходить від горловини пляшки. З рівня техніки відомо наклеювання на пляшку із вже закритою пробкою самоклейної етикетки для того, щоб знати, коли вперше пляшку було відкрито. Ця етикетка зазвичай наклеюється на дужку закривання і знімається або зривається при першому відкритті пляшки, таким чином вона слугує маркером нелегального відкриття пляшок. Приклад такого засобу індикації описано у GB 2254070, опублікованому 30.09.1992. Проте, такі технології ненадійні, оскільки етикетку або її кромки можна легко заклеїти повторно, так що той факт, що пляшка була вже один раз відкрита, буде прихований або не виявлений. Крім того, навіть якщо пробка залишається на місці, етикетку можна випадково легко порвати, якщо з пляшкою поводитися неправильно і контактувати з нею на рівні пробки, внаслідок чого втрачається можливість подальшої індикації нелегального відкриття пляшки. Ще одна проблема полягає в тому, що такі пристрої для закривання не мають початково вбудованих маркерів нелегального відкриття і, тому потребують наклеювання етикетки або іншого подібного елемента після закупорювання пляшки. Останніми роками було виявлено, що споживачі все більше уваги приділяють загальному естетичному вигляду пляшки (чи, точніше, пляшки разом з пробкою), зокрема, це стосується пляшок з дорогими алкогольними напоями. Тобто, споживачів спонукає до купівлі не лише якість вмісту, а й зовнішня естетична привабливість. Задачею цієї корисної моделі є створення пристрою для закривання пляшок, структурно і функціонально здатного усунути усі ці недоліки з урахуванням вже відомого технічного рішення. Ця проблема вирішується створенням пристрою для закривання пляшок і подібних місткостей, який характеризується ознаками, зазначеними у незалежному пункті 1 формули. Переважні варіанти виконання корисної моделі визначені в залежних пунктах формули. Запропоноване технічне рішення, згідно з корисною моделлю, дозволяє створити пристрій для закривання пляшок і подібних місткостей, оснащений надійним і міцним маркером нелегального відкриття, який чітко сигналізує про перше відкриття пляшки. Характеристики і переваги запропонованого технічного рішення наочно продемонстровані в наданому нижче детальному описі переважного, але не вичерпного виконання пристрою, взятого як приклад, але не обмежуючого інші варіанти реалізації корисної моделі, з посиланням на відповідні креслення, на яких зображено: на фіг. 1 - загальний вигляд пляшки, не повністю закритої механічним пристроєм для закривання згідно з корисною моделлю; на фіг. 2 - загальний вигляд збоку пляшки, не повністю закритої механічним пристроєм для закривання згідно з корисною моделлю; на фіг. 3 і 4 - загальний вигляд механічного пристрою для закривання з різних ракурсів згідно з корисною моделлю; на фіг. 5 - вигляд спереду механічного пристрою для закривання згідно з корисною моделлю; на фіг. 6 - вигляд у розрізі механічного пристрою, зображеного на фігурі 5, виконаному по площині перерізу А; на фіг. 7-9 - загальний вигляд пляшок, не повністю закритих іншими типами механічних пристроїв для закривання згідно з корисною моделлю. На фіг. 1 літерою В позначена пляшка (зображена не повністю), шийка якої С має два гнізда S, розташованих протилежно один одному. 1 UA 96139 U 5 10 15 20 25 30 35 40 45 50 55 Механічний пристрій 1 для закривання пляшок і подібних ємностей містить пробку 3, яка оснащена поперечним пазом 41, згори закритим невеликою кришкою 42 для розмежування наскрізного отвору 4. Кришка 42 виконана у формі невеликого диска і може містити розпізнавальний знак виробника або напою, розлитого в пляшку 1. В отворі 4 розташований центральний місток 6 елемента конструкції 5, виконаний переважно у формі перевернутої літери "U". Цей місток слугує віссю, за допомогою якої пробка 3 гойдається навколо осі X. Зі сторін центрального містка, розташованих протилежно одна одній, "U"-подібна конструкція формує відповідні тягові стрижні 7, скріплені один з одним через загальне з'єднання на центральному містку 6, щоб вони могли рухатися з протилежних сторін пробки 3 відносно осі гойдання X за допомогою свого першого кінця 9. Крім того, як видно на фіг. 3-5, тягові стрижні 7 шарнірно сполучені своїм другим протилежним кінцем 10 з відповідним першим кінцем 11 відповідного плеча 12. За переважним варіантом виконання пробка 3 містить стрижень 31, витягнутий по осі голівкою 32. Згідно з переважним варіантом виконання, стрижень 31 і голівка 32 пробки 3 виконані зі спінених поліолефінів, деформаційні властивості яких гарантують герметичне закривання пляшки, виключаючи тим самим необхідність у кільцевому ущільненні на стрижні 31. Кожне плече 12 має інший кінець 13, який протилежний першому кінцю 11 відповідної осі 14. Як видно з фіг. 3-5, розтягування тягових стрижнів 7 і плечей 12 є таким, що осі 14 розташовані співвісно і одна фронтально до іншої. Таким чином, осі 14 здатні змусити обертатися відповідні гнізда S, тим самим забезпечуючи шарнірне з'єднання плечей 12 з шийкою пляшки С. Плечі 12 взаємно скріплені між собою дужкою 15, яка призначена для спільного руху плечей 12 під час обертання навколо відповідної осі 14. Дужка 15 слугує, крім того, для обмеження руху плечей 12 на осях 14 при контакті з шийкою С пляшки відразу після подолання "мертвої точки" гойдання, як детально описано нижче. Пристрій для закривання містить, крім того, маркер нелегального відкриття пляшок 16, який повідомляє про перше відкриття механічного пристрою для закривання пляшок 1 згідно із способом, детальний опис якого наведено нижче. Маркер нелегального відкриття містить стяжний хомутик 17, сполучений на рівні своїх протилежних кінців з плечима 12 і розташований з боку, протилежного дужці 15, для того, щоб перешкодити гойданню плечей 12 навколо відповідних осей 14. З переважним варіантом виконання стяжний хомутик 17 сполучений своїми протилежно розташованими сторонами 18 з відповідними гніздами 19, виконаними у проміжній частині кожного з плечей 12 (та/або виконаному в проміжній частині тягових стрижнів 7), для того, щоб з протилежного боку мати розташування на дужці 15. Стяжний хомутик 17 виконаний так, що його легко порвати або іншим способом відчепити від плечей 12 при першому відкритті механічного пристрою для закривання. Це обумовлене тим, що стяжний хомутик 17 з протилежного боку розташований на дужці 15, і, оскільки пробка 3 приводиться у відкрите положення при віддаленні дужки 15 від шийки пляшки, відкриття пристрою для закривання пляшок за цією корисною моделлю може мати місце тільки після того, як стяжний хомутик 17 і дужка 15 віддаляться один від одного. Очевидно, що таке віддалення може мати місце тільки тоді, коли стяжний хомутик 17 знімається або ламається. Перший варіант послаблення плечей 12, який забезпечується при використанні корисної моделі, полягає у поломці стяжного хомутика 17, наприклад, на рівні однієї або двох місць локального послаблення 20, в яких, наприклад, переріз стяжного хомутика 17 менший, ніж його нормальний переріз. За другим варіантом послаблення плечей 12, який забезпечується при використанні корисної моделі, можливе випадання, переважно з причини непоправного пошкодження, кінців 18 стяжного хомутика 17 з гнізд 19 плечей 12. При цьому передбачено виконання стяжного хомутика 16 спільно з плечима 12, тобто у вигляді цілісного елементу. У переважному варіанті корисної моделі стяжний хомутик 17 може бути розірваний або відчеплений від плечей 12, якщо його притиснути у бік основи пляшки та/або відтягнути від шийки пляшки, застосувавши досить велике зусилля. Крім того, стяжний хомутик 17 може бути розірваний або відчеплений від плечей 12 при першому спрацьовуванні дужки 15 під час відкриття механічного пристрою для закривання 1. 2 UA 96139 U 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 2 стяжний хомутик 17 переважно сполучений з плечима 12 (та/або з тяговими стрижнями 7) таким чином, що при використанні він розташовується на рівні буртика С1, наявного на шийці пляшки С. Спробам нелегального відкриття механічного пристрою для закривання 1, наприклад, у випадку витягання осей 14 плечей 12 з відповідних гнізд S шийки С пляшки, перешкоджає стяжний хомутик 17, який утримується буртиком С1, блокуючи переміщення плечей 12 на шийці пляшки і, тим самим, не даючи можливість отримати доступ до вмісту пляшки. Переважно, щоб стяжний хомутик 17 був виконаний як елемент, відокремлений від інших компонентів механічного пристрою для закривання 1, так, щоб його можна було легко забарвити в кольори, що контрастують з іншими елементами пристрою для закривання. Плечі 12, тягові стрижні 7, дужка 15 і стяжний хомутик 17 переважно виконати методом штампування з пластика, можливо прозорого, що, між іншим, дозволить зробити виріб привабливим в естетичному плані. І навпаки, відомі механічні пристрої для закривання, будучи виконаними, в основному, з оцинкованого дроту, не здатні надати пляшці привабливості в плані естетики. Згідно з варіантом виконання корисної моделі, представленим на фіг. 3-6, гнізда 19 плечей 12 визначаються отворами, призначеними для розташування в них кінців 18 стяжного хомутика 17. Ці гнізда 19 переважно виконані у формі глухих отворів. Кожен з кінців 18 стяжного хомутика 17 має гачок 21, що слугує для утворення пружного стопора, який стискується при втискуванні його всередину відповідного отвору 19 для поліпшення контакту з цим отвором. Іншими словами, отвір 19 має таку конфігурацію, щоб можна було приводити в дію відповідний гачок 21. Біля кожного зі своїх кінців 18 стяжний хомутик 17, крім того, оснащений буртиком 22, щоб забезпечити упор для плечей 12. Переважно, точки локального послаблення 20 стяжного хомутика 17 виконані на рівні цих буртиків 22 для того, щоб тільки кінці 18 стяжного хомутика 17 залишалися у з'єднанні з плечима 12 усередині відповідних гнізд 19, коли стяжний хомутик 17 ламається від розриву. На фіг. 8 і 9, згідно з альтернативним варіантом реалізації корисної моделі, гнізда 19 є наскрізними і кожен з кінців 18 стяжного хомутика 17 оснащений елементом односпрямованого блокування 23 для забезпечення взаємозв'язку між стяжним хомутиком 17 і плечима 12. Також на фіг. 8 і 9 місця локального послаблення 20 стяжного хомутика 17 виконані в проміжній позиції між кінцями 18 стяжного хомутика 17 для полегшення його розриву. Наприклад, на фіг. 1 і 6 стяжний хомутик 17 може, крім того, в одній зі своїх проміжних позицій мати виступ 23а, який спрямований радіально від стяжного хомутика 17, призначений для полегшення тиску від прямого натискання до основи пляшки на стяжному хомутику 17, щоб зірвати або відчепити його від плечей 12. Стяжний хомутик 17 може мати захват 23b, переважно у формі язичка, щоб полегшити захоплення стяжного хомутика 17 для його розриву або відчеплення від плечей 12. Приклад конфігурації такого язичка показаний на фігурі 7. Згідно з фігурою 7 захват 23b розташований від стяжного хомутика 17, переважно паралельно поздовжньому напрямку шийки пляшки, коли вона закупорена механічним пристроєм для закривання 1. Це дозволяє виключити наявність виступів, які легко могли б випадково що-небудь зачепити, внаслідок чого стяжний хомутик 17 може розірватися або відчепитися від плечей 12. Захват 23b в переважному варіанті виконання обертається навколо стяжного хомутика 17 з позиції, переважно паралельній поздовжньому напрямку шийки пляшки в позицію, поперечну цьому напрямку для того, щоб полегшити розрив або відчеплення від плечей 12 стяжного хомутика 17. Щоб закупорити пляшку 1, плечі 12 рухають таким чином, що пробка притискається до горловини пляшки під дією тиску, утвореного парою тягових стрижнів. Після цього дужка 15 входить у контакт з шийкою С пляшки відразу після подолання "мертвої точки" гойдання. Це забезпечує щільне закривання пляшки, при відкритті якої необхідно прикласти досить велике зусилля для того, щоб дужка 15 змогла здолати "мертву точку" гойдання при віддаленні від шийки пляшки. Тому, при закупореній пляшці, гойдання плечей 17 навколо відповідних осей блокується в одному напрямку контактом дужки 15 з шийкою пляшки С і в протилежному напрямку контактом між шийкою і стяжним хомутиком 17, що взаємно зв'язує плечі 12 з протилежного боку з дужкою 15. Очевидно, що зняти пробку 3 з пляшки можна тільки після того, як плечі 12 вивільняються в результаті зняття або розриву маркера нелегального відкриття пляшок 16 згідно з однією з умов, описаних вище. 3 UA 96139 U 5 Тому, після вивільнення плечей 12 механічний пристрій для закривання 1 звільняється від стяжного хомутика 17 або щонайменше стяжний хомутик 17 розділяється на дві частини або відділяється від одного з двох плечей 12, тобто візуально стає очевидним його пошкодження, що підтверджує відкриття механічного пристрою для закривання 1, у тому числі і після повторного неодноразового закривання пляшки. Запропоноване технічне рішення має ряд переваг у порівнянні з іншими традиційними механічними пристроями для закривання. В порівнянні з ними воно має перевагу в тому, що дозволяє забезпечити закривання, яке об'єднує в собі використання надійного, міцного маркеру нелегального відкриття, який чітко і неоднозначно сигналізує про перше відкриття пляшки. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 45 50 55 1. Механічний пристрій для закривання пляшок і подібних ємностей, який містить: - пробку (3) на шарнірах, яка гойдається навколо осі (X), - пару тягових стрижнів (7), відповідно зчленованих з протилежними сторонами пробки (3) відносно осі (X) одним зі своїх перших кінців (9) і шарнірно сполучених другим протилежним кінцем (10) з відповідним першим кінцем (11) відповідного плеча (12), - кожне з плечей (12), яке має другий протилежний кінець (13), відповідний осі (14), причому осі (14) розташовані співвісно і забезпечують шарнірне з'єднання плечей (12) з шийкою пляшки (С), - плечі (12) взаємно сполучені між собою дужкою (15), що призначена для спільного спрацьовування плечей (12) при обертанні навколо відповідної осі (14), - маркер нелегального відкриття (16), який сигналізує про перше відкриття механічного пристрою для закривання (1), який відрізняється тим, що згаданий маркер нелегального відкриття (16) містить стяжний хомутик (17), який взаємно сполучає згадані плечі (12) та/або згадані тягові стрижні (7) з протилежного боку дужки (15) для запобігання гойданню плечей (12) навколо відповідних осей (14). 2. Механічний пристрій для закривання (1) за п. 1, який відрізняється тим, що стяжний хомутик (17) сполучений своїми протилежно розташованими сторонами (18) з відповідними гніздами (19), виконаними у кожному з плечей (12) та/або тягових стрижнях (7). 3. Механічний пристрій для закривання за п. 2, який відрізняється тим, що кожен з кінців (18) згаданого стяжного хомутика (17) оснащений гачком (21), причому гнізда (19) мають таку конфігурацію, щоб задіяти цей гачок (21). 4. Механічний пристрій для закривання за п. 2, який відрізняється тим, що згадані гнізда (19) є наскрізними, а кінці (18) згаданого стяжного хомутика (17) забезпечені елементом односпрямованого блокування (23), щоб задіяти відповідні гнізда (19). 5. Механічний пристрій для закривання за одним із попередніх пунктів, який відрізняється тим, що згаданий стяжний хомутик (17) взаємно пов'язаний із згаданими плечима (12) та/або згаданими тяговими стрижнями (7) таким чином, що при використанні він розташовується на рівні буртика (С1), розташованого на шийці пляшки (С). 6. Механічний пристрій для закривання за одним із попередніх пунктів, який відрізняється тим, що згаданий стяжний хомутик (17) має виступ (23а), який спрямований радіально від згаданого стяжного хомутика (17) для полегшення тиску при натискання на стяжний хомутик (17). 7. Механічний пристрій для закривання за одним із попередніх пунктів, який відрізняється тим, що згаданий стяжний хомутик має захват (23b) для полегшення захоплення стяжного хомутика (17). 8. Механічний пристрій для закривання за одним із попередніх пунктів, який відрізняється тим, що згаданий стяжний хомутик (17) має одне або два місця локального послаблення (20). 9. Механічний пристрій для закривання за одним із попередніх пунктів, який відрізняється тим, що згаданий стяжний хомутик (17), плечі (12), тягові стрижні (7) і дужка (15) виконані методом штампування з пластика. 10. Механічний пристрій для закривання за одним із попередніх пунктів, який відрізняється тим, що згаданий стяжний хомутик (17) виконаний у кольорі, що контрастує з кольором згаданих плечей (12), тягових стрижнів (7) і згаданої дужки (15). 11. Механічний пристрій для закривання за одним із попередніх пунктів, який відрізняється тим, що згадані плечі (12), тягові стрижні (7) і згадана дужка (15) виконані з прозорого матеріалу. 12. Механічний пристрій для закривання за одним із попередніх пунктів, який відрізняється тим, що згадана пробка (3) виконана зі спінених поліолефінів. 4 UA 96139 U 5 UA 96139 U 6 UA 96139 U 7 UA 96139 U 8 UA 96139 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
