Закупорювальний пристрій для пляшок з призом

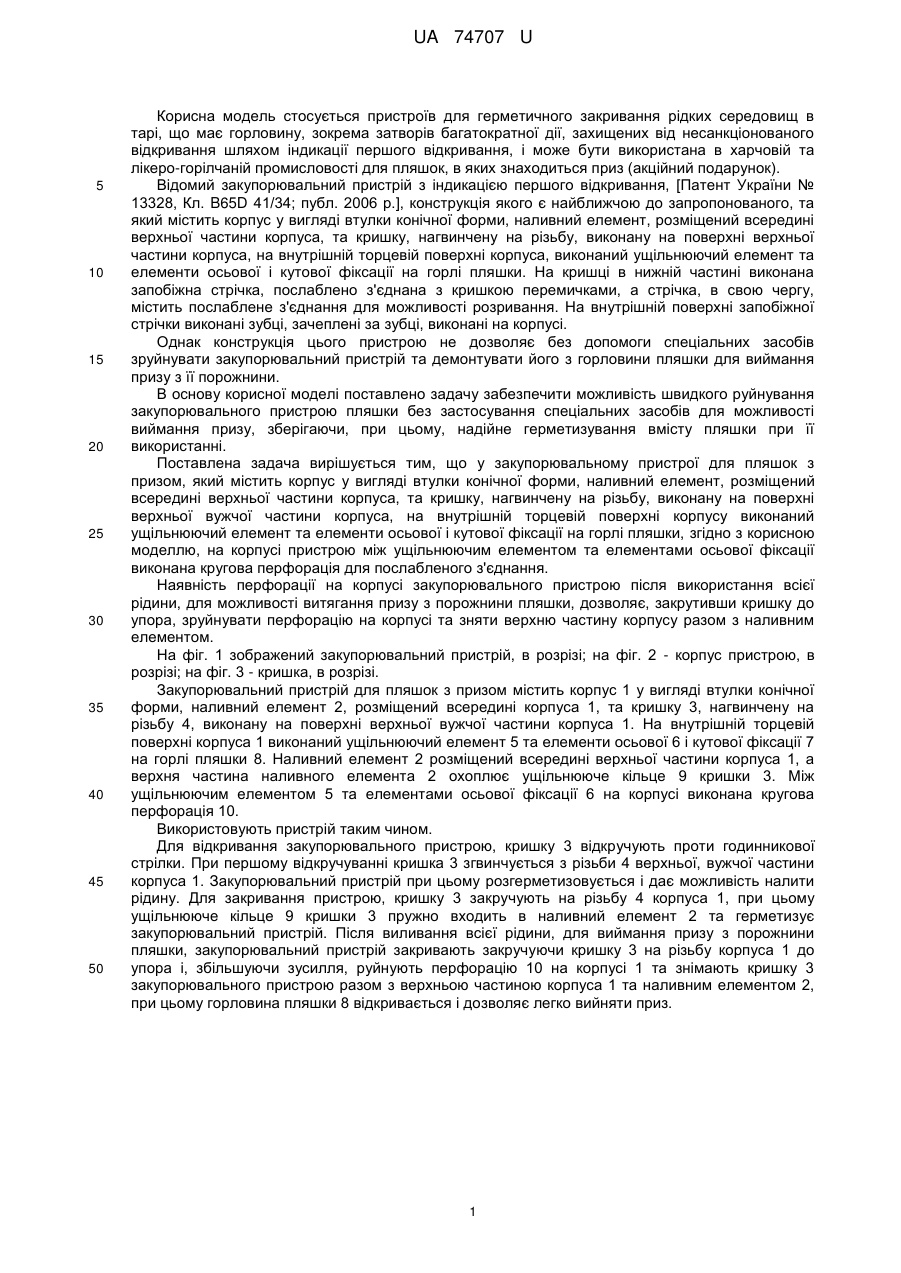

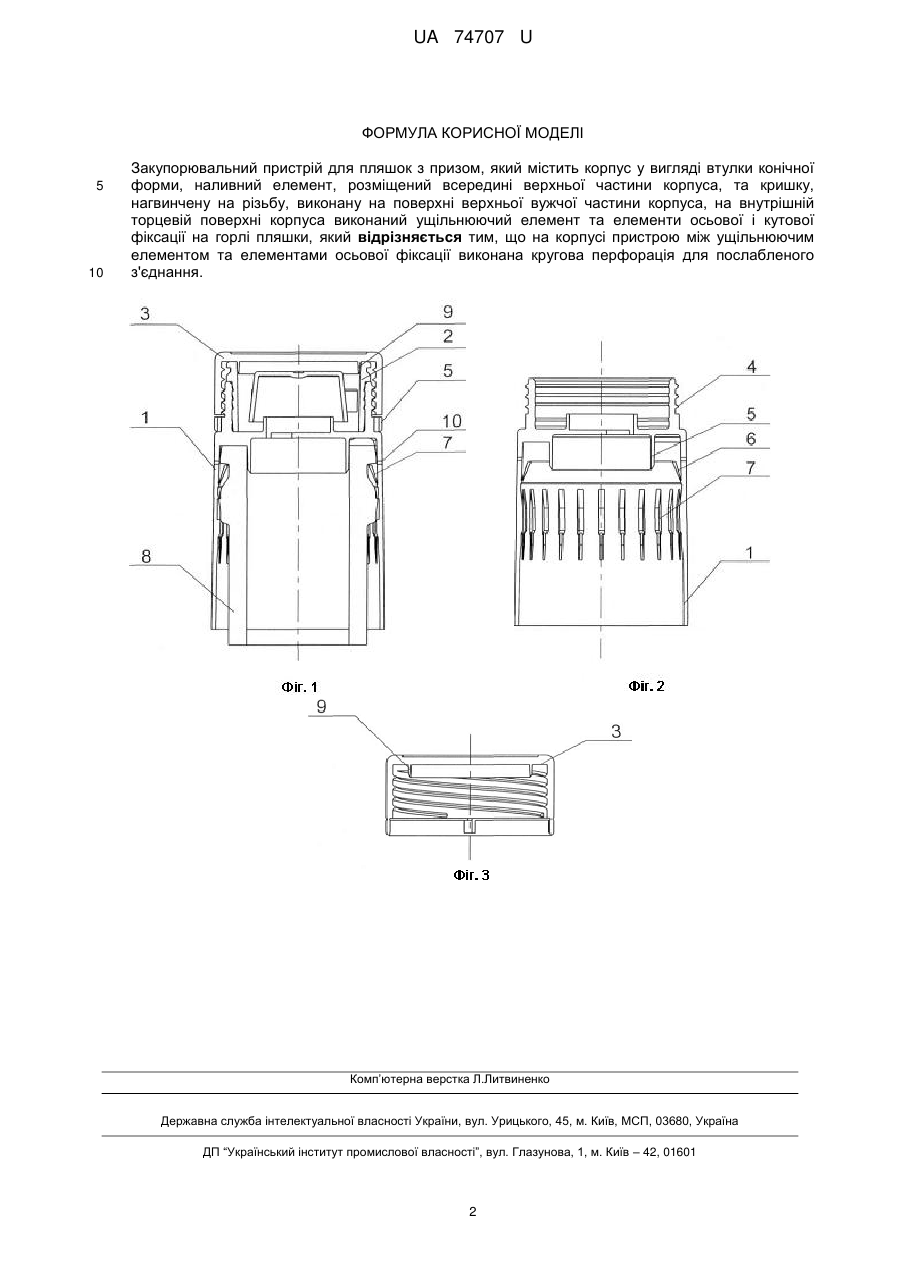

Реферат: Закупорювальний пристрій для пляшок з призом містить корпус у вигляді втулки конічної форми, наливний елемент, розміщений всередині верхньої частини корпуса, та кришку, нагвинчену на різьбу, виконану на поверхні верхньої вужчої частини корпуса. На внутрішній торцевій поверхні корпуса виконаний ущільнюючий елемент та елементи осьової і кутової фіксації на горлі пляшки. На корпусі пристрою між ущільнюючим елементом та елементами осьової фіксації виконана кругова перфорація для послабленого з'єднання. UA 74707 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ ДЛЯ ПЛЯШОК З ПРИЗОМ UA 74707 U UA 74707 U 5 10 15 20 25 30 35 40 45 50 Корисна модель стосується пристроїв для герметичного закривання рідких середовищ в тарі, що має горловину, зокрема затворів багатократної дії, захищених від несанкціонованого відкривання шляхом індикації першого відкривання, і може бути використана в харчовій та лікеро-горілчаній промисловості для пляшок, в яких знаходиться приз (акційний подарунок). Відомий закупорювальний пристрій з індикацією першого відкривання, [Патент України № 13328, Кл. B65D 41/34; публ. 2006 р.], конструкція якого є найближчою до запропонованого, та який містить корпус у вигляді втулки конічної форми, наливний елемент, розміщений всередині верхньої частини корпуса, та кришку, нагвинчену на різьбу, виконану на поверхні верхньої частини корпуса, на внутрішній торцевій поверхні корпуса, виконаний ущільнюючий елемент та елементи осьової і кутової фіксації на горлі пляшки. На кришці в нижній частині виконана запобіжна стрічка, послаблено з'єднана з кришкою перемичками, а стрічка, в свою чергу, містить послаблене з'єднання для можливості розривання. На внутрішній поверхні запобіжної стрічки виконані зубці, зачеплені за зубці, виконані на корпусі. Однак конструкція цього пристрою не дозволяє без допомоги спеціальних засобів зруйнувати закупорювальний пристрій та демонтувати його з горловини пляшки для виймання призу з її порожнини. В основу корисної моделі поставлено задачу забезпечити можливість швидкого руйнування закупорювального пристрою пляшки без застосування спеціальних засобів для можливості виймання призу, зберігаючи, при цьому, надійне герметизування вмісту пляшки при її використанні. Поставлена задача вирішується тим, що у закупорювальному пристрої для пляшок з призом, який містить корпус у вигляді втулки конічної форми, наливний елемент, розміщений всередині верхньої частини корпуса, та кришку, нагвинчену на різьбу, виконану на поверхні верхньої вужчої частини корпуса, на внутрішній торцевій поверхні корпусу виконаний ущільнюючий елемент та елементи осьової і кутової фіксації на горлі пляшки, згідно з корисною моделлю, на корпусі пристрою між ущільнюючим елементом та елементами осьової фіксації виконана кругова перфорація для послабленого з'єднання. Наявність перфорації на корпусі закупорювального пристрою після використання всієї рідини, для можливості витягання призу з порожнини пляшки, дозволяє, закрутивши кришку до упора, зруйнувати перфорацію на корпусі та зняти верхню частину корпусу разом з наливним елементом. На фіг. 1 зображений закупорювальний пристрій, в розрізі; на фіг. 2 - корпус пристрою, в розрізі; на фіг. 3 - кришка, в розрізі. Закупорювальний пристрій для пляшок з призом містить корпус 1 у вигляді втулки конічної форми, наливний елемент 2, розміщений всередині корпуса 1, та кришку 3, нагвинчену на різьбу 4, виконану на поверхні верхньої вужчої частини корпуса 1. На внутрішній торцевій поверхні корпуса 1 виконаний ущільнюючий елемент 5 та елементи осьової 6 і кутової фіксації 7 на горлі пляшки 8. Наливний елемент 2 розміщений всередині верхньої частини корпуса 1, а верхня частина наливного елемента 2 охоплює ущільнююче кільце 9 кришки 3. Між ущільнюючим елементом 5 та елементами осьової фіксації 6 на корпусі виконана кругова перфорація 10. Використовують пристрій таким чином. Для відкривання закупорювального пристрою, кришку 3 відкручують проти годинникової стрілки. При першому відкручуванні кришка 3 згвинчується з різьби 4 верхньої, вужчої частини корпуса 1. Закупорювальний пристрій при цьому розгерметизовується і дає можливість налити рідину. Для закривання пристрою, кришку 3 закручують на різьбу 4 корпуса 1, при цьому ущільнююче кільце 9 кришки 3 пружно входить в наливний елемент 2 та герметизує закупорювальний пристрій. Після виливання всієї рідини, для виймання призу з порожнини пляшки, закупорювальний пристрій закривають закручуючи кришку 3 на різьбу корпуса 1 до упора і, збільшуючи зусилля, руйнують перфорацію 10 на корпусі 1 та знімають кришку 3 закупорювального пристрою разом з верхньою частиною корпуса 1 та наливним елементом 2, при цьому горловина пляшки 8 відкривається і дозволяє легко вийняти приз. 1 UA 74707 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Закупорювальний пристрій для пляшок з призом, який містить корпус у вигляді втулки конічної форми, наливний елемент, розміщений всередині верхньої частини корпуса, та кришку, нагвинчену на різьбу, виконану на поверхні верхньої вужчої частини корпуса, на внутрішній торцевій поверхні корпуса виконаний ущільнюючий елемент та елементи осьової і кутової фіксації на горлі пляшки, який відрізняється тим, що на корпусі пристрою між ущільнюючим елементом та елементами осьової фіксації виконана кругова перфорація для послабленого з'єднання. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
