Знімний роликовий пристрій і пересувна сумка або валіза

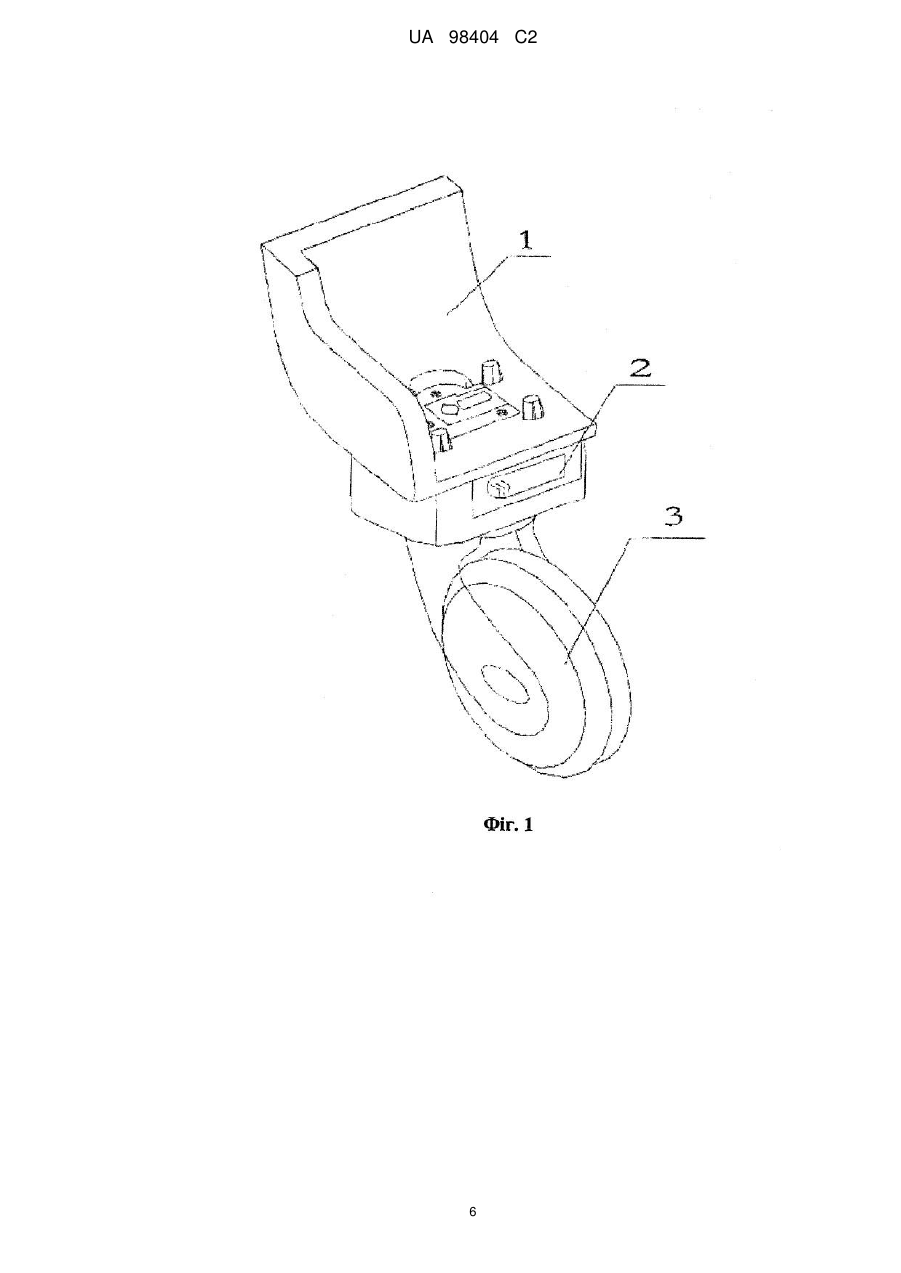

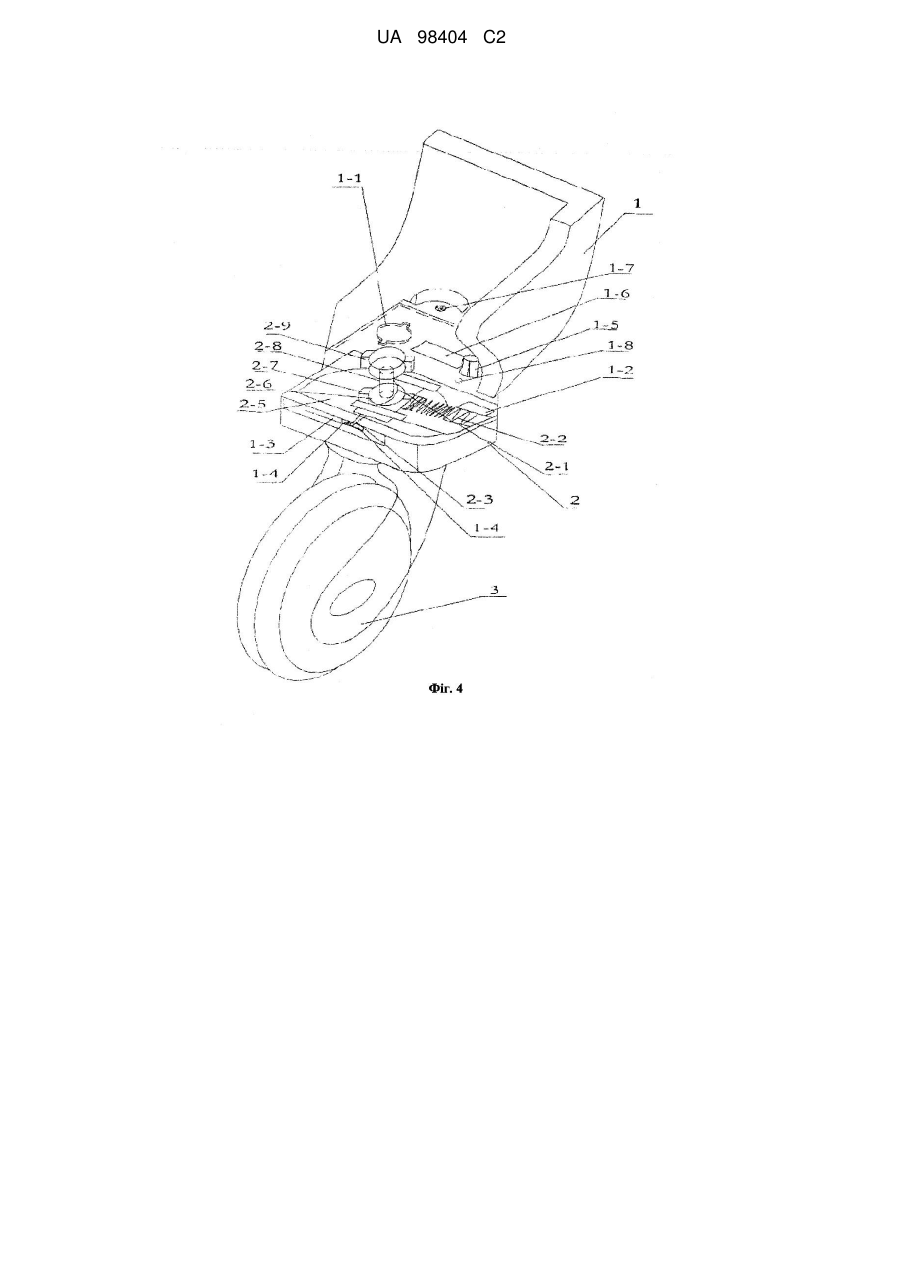

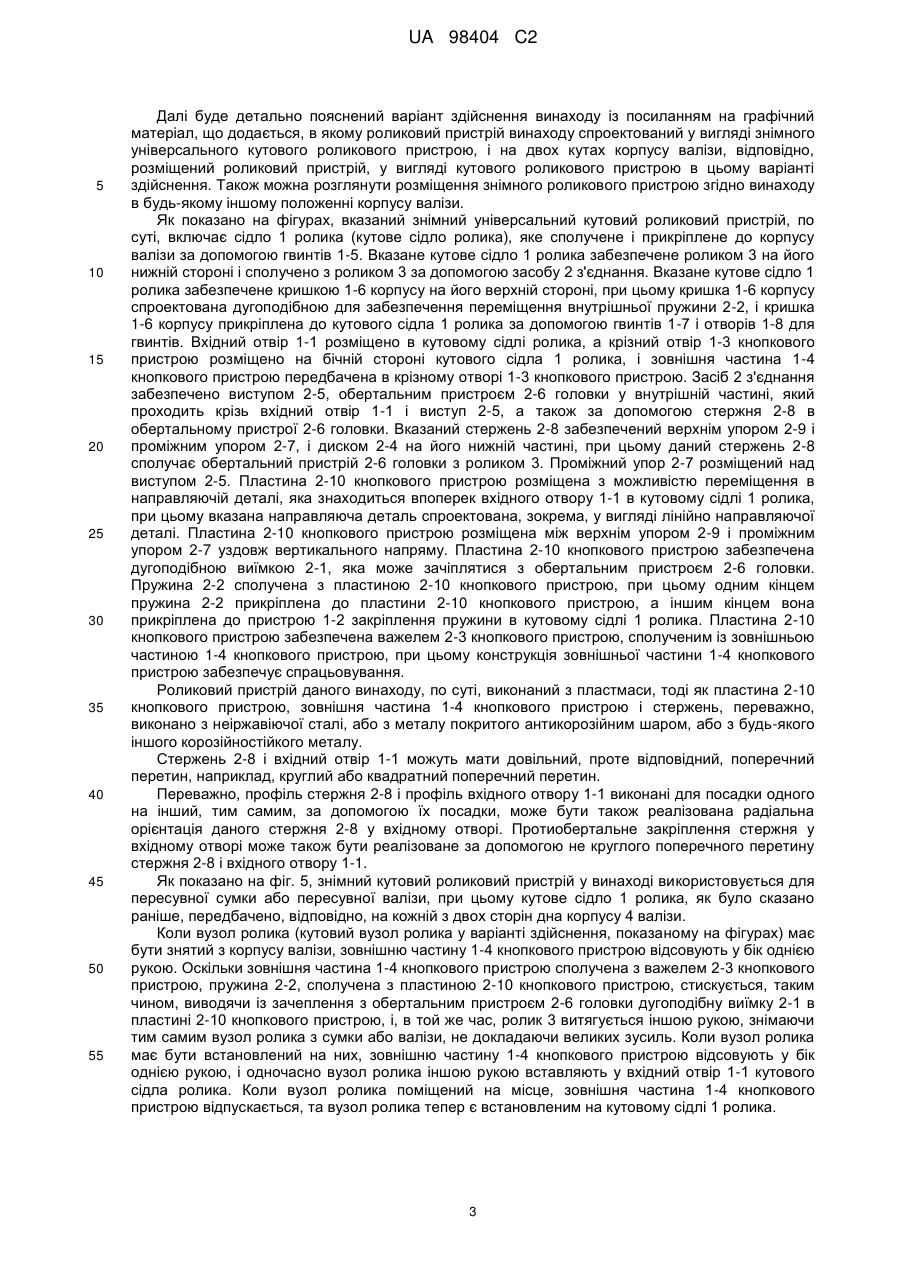

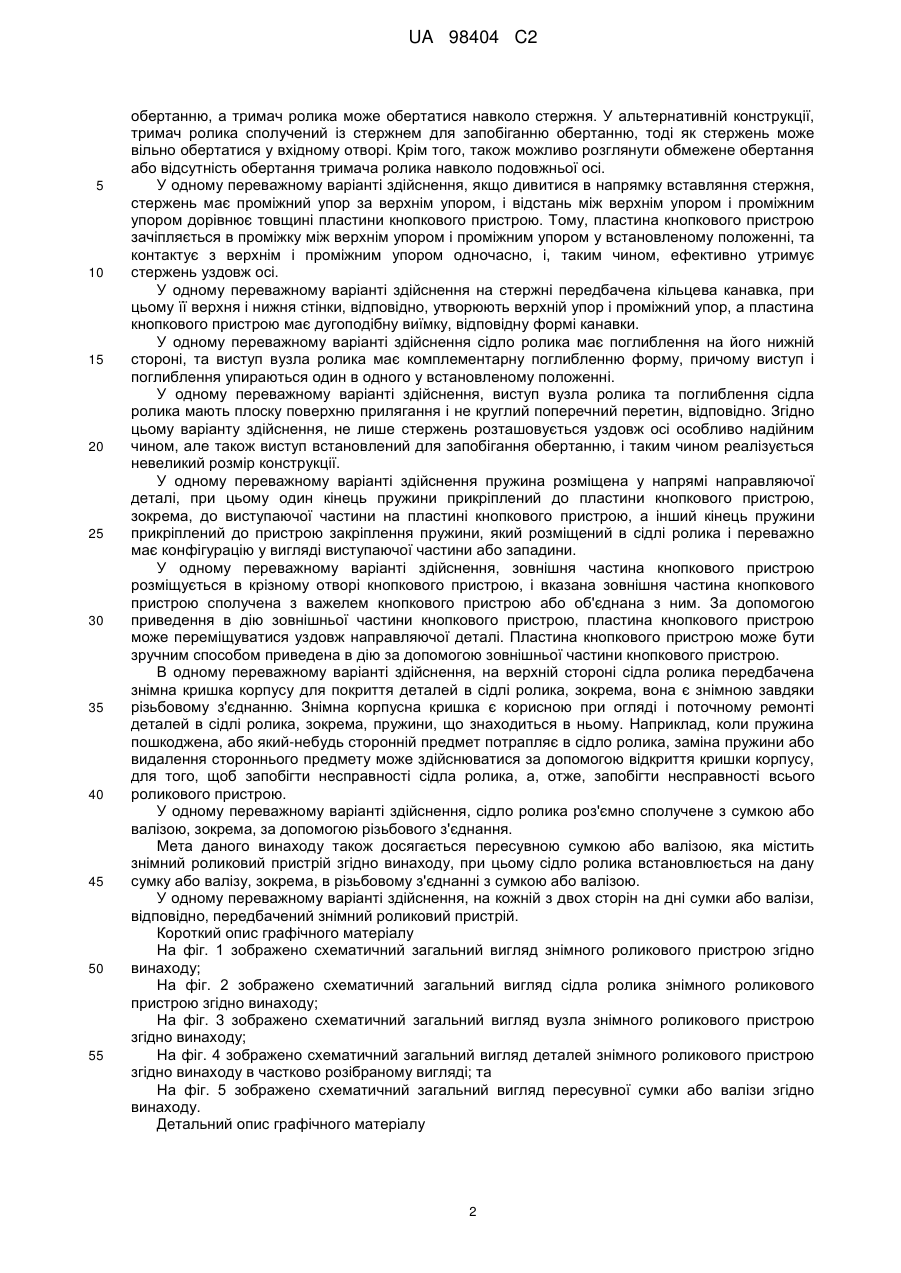

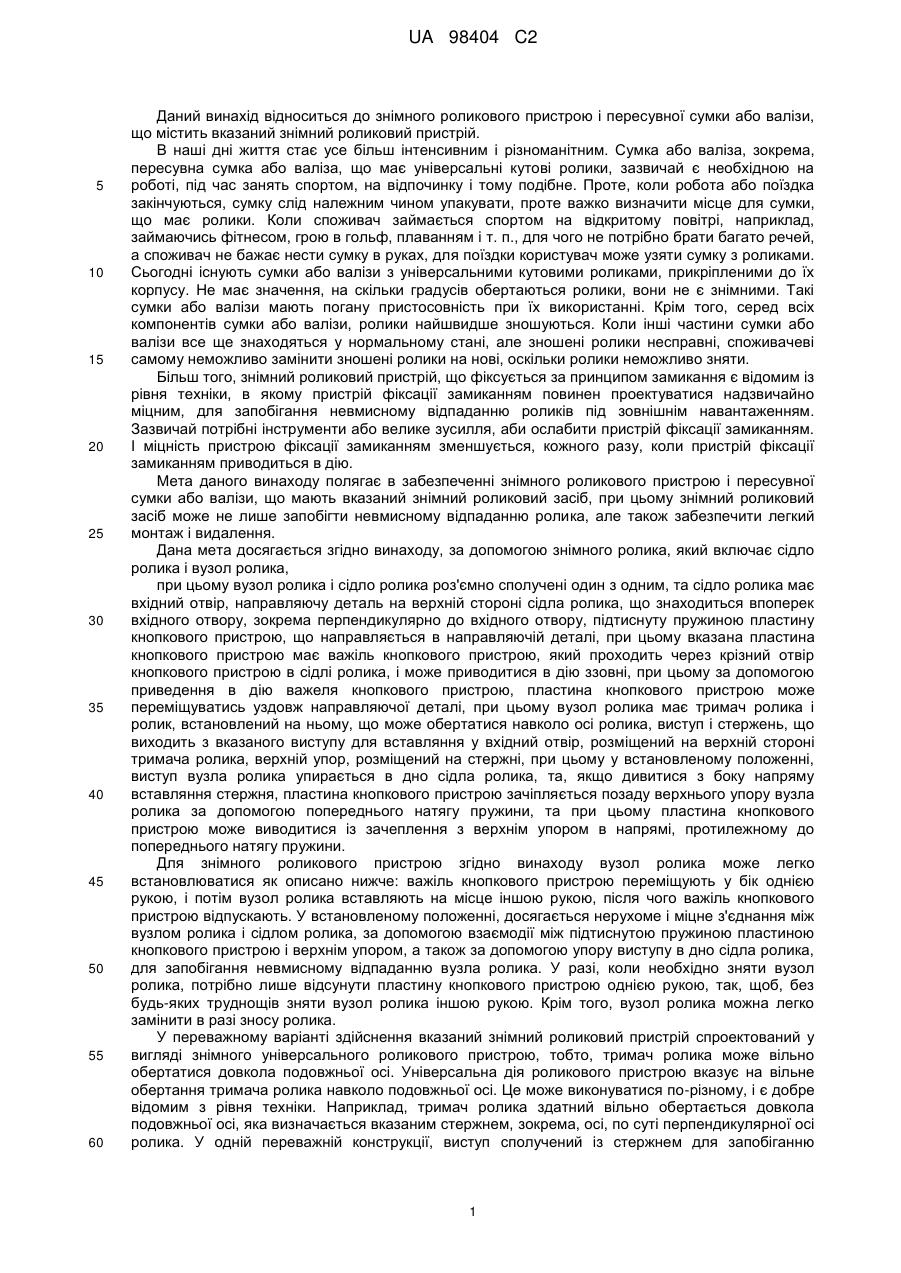

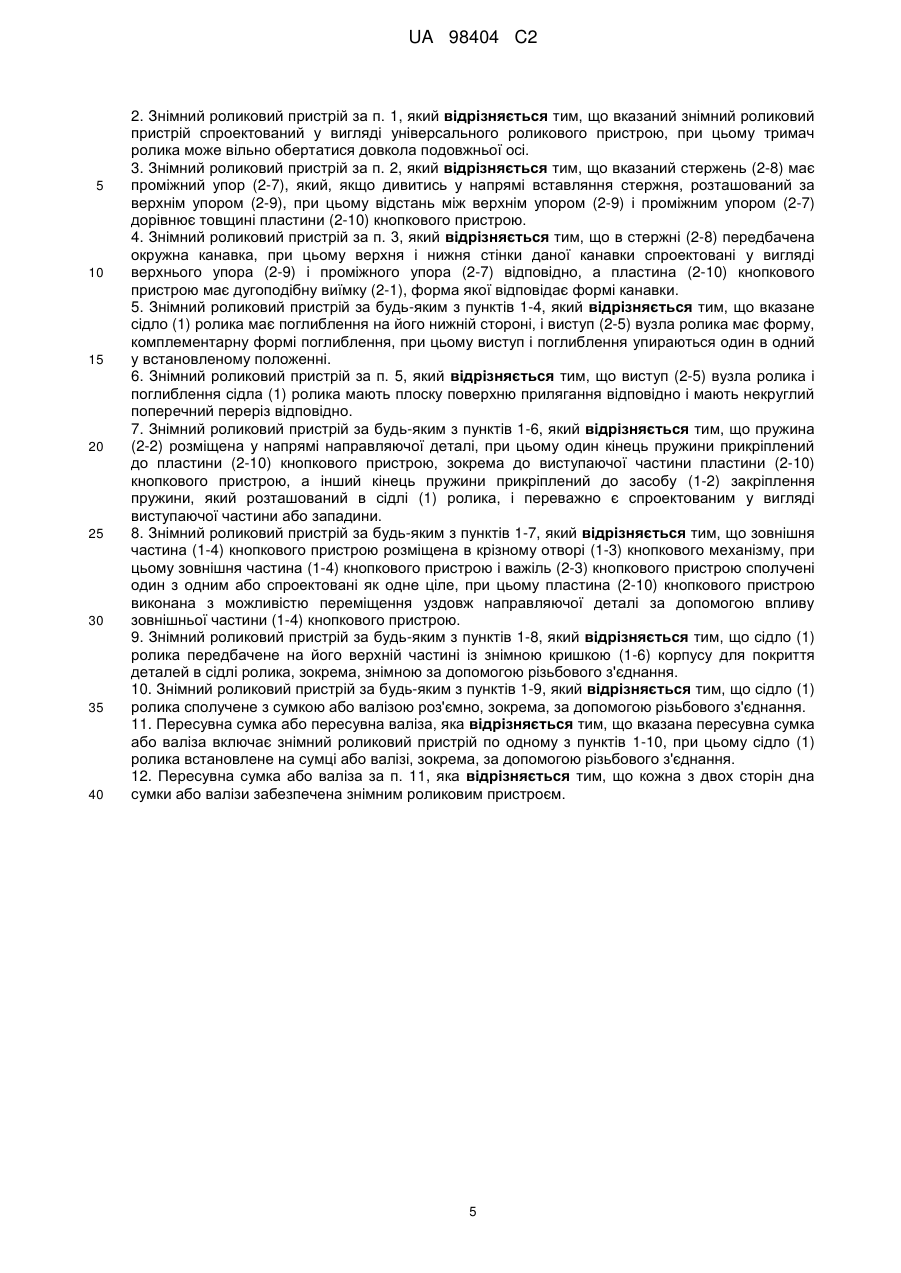

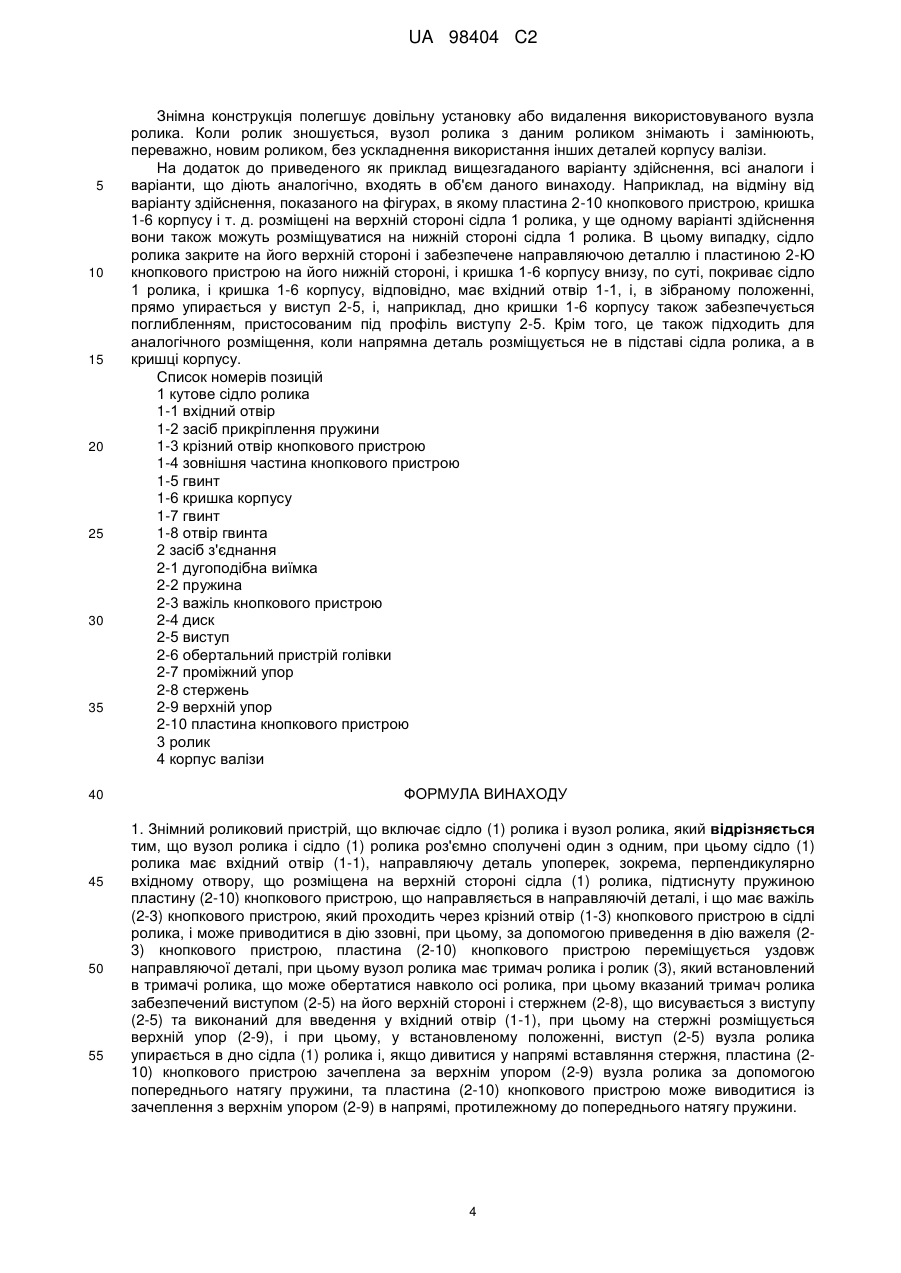

Реферат: Даний винахід належить до знімного роликового пристрою і пересувної сумки або валізи, що має вказаний знімний роликовий пристрій, вказаний роликовий пристрій включає сідло (1) ролика і вузол ролика, які роз’ємно сполучені один з одним. Сідло ролика має вхідний отвір (11) і направляючу деталь, в якій спрямовується підтиснута пружиною пластина (2-10) кнопкового пристрою. Вказана пластина кнопкового пристрою має важіль (2-3) кнопкового пристрою, за допомогою якого пластина кнопкового пристрою може пересуватись уздовж направляючої деталі. Вузол ролика має тримач ролика і ролик (3). Даний тримач ролика забезпечений виступом (2-5) на його верхній стороні і стержнем (2-8), що висувається з виступу. Стержень забезпечений верхнім упором (2-9). У встановленому положенні виступ щільно упирається в дно сідла ролика і, якщо дивитись з боку вставляння стержня, пластина кнопкового пристрою зачеплена за верхнім виступом, будучи підтиснута пружиною. Пластина кнопкового пристрою може бути виведена із зачеплення з верхнім упором в напрямі, протилежному попередньому натягу пружини. Роликовий пристрій згідно з даним винаходом не лише є міцним, але й може легко встановлюватися і зніматися. UA 98404 C2 (12) UA 98404 C2 UA 98404 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до знімного роликового пристрою і пересувної сумки або валізи, що містить вказаний знімний роликовий пристрій. В наші дні життя стає усе більш інтенсивним і різноманітним. Сумка або валіза, зокрема, пересувна сумка або валіза, що має універсальні кутові ролики, зазвичай є необхідною на роботі, під час занять спортом, на відпочинку і тому подібне. Проте, коли робота або поїздка закінчуються, сумку слід належним чином упакувати, проте важко визначити місце для сумки, що має ролики. Коли споживач займається спортом на відкритому повітрі, наприклад, займаючись фітнесом, грою в гольф, плаванням і т. п., для чого не потрібно брати багато речей, а споживач не бажає нести сумку в руках, для поїздки користувач може узяти сумку з роликами. Сьогодні існують сумки або валізи з універсальними кутовими роликами, прикріпленими до їх корпусу. Не має значення, на скільки градусів обертаються ролики, вони не є знімними. Такі сумки або валізи мають погану пристосовність при їх використанні. Крім того, серед всіх компонентів сумки або валізи, ролики найшвидше зношуються. Коли інші частини сумки або валізи все ще знаходяться у нормальному стані, але зношені ролики несправні, споживачеві самому неможливо замінити зношені ролики на нові, оскільки ролики неможливо зняти. Більш того, знімний роликовий пристрій, що фіксується за принципом замикання є відомим із рівня техніки, в якому пристрій фіксації замиканням повинен проектуватися надзвичайно міцним, для запобігання невмисному відпаданню роликів під зовнішнім навантаженням. Зазвичай потрібні інструменти або велике зусилля, аби ослабити пристрій фіксації замиканням. І міцність пристрою фіксації замиканням зменшується, кожного разу, коли пристрій фіксації замиканням приводиться в дію. Мета даного винаходу полягає в забезпеченні знімного роликового пристрою і пересувної сумки або валізи, що мають вказаний знімний роликовий засіб, при цьому знімний роликовий засіб може не лише запобігти невмисному відпаданню ролика, але також забезпечити легкий монтаж і видалення. Дана мета досягається згідно винаходу, за допомогою знімного ролика, який включає сідло ролика і вузол ролика, при цьому вузол ролика і сідло ролика роз'ємно сполучені один з одним, та сідло ролика має вхідний отвір, направляючу деталь на верхній стороні сідла ролика, що знаходиться впоперек вхідного отвору, зокрема перпендикулярно до вхідного отвору, підтиснуту пружиною пластину кнопкового пристрою, що направляється в направляючій деталі, при цьому вказана пластина кнопкового пристрою має важіль кнопкового пристрою, який проходить через крізний отвір кнопкового пристрою в сідлі ролика, і може приводитися в дію ззовні, при цьому за допомогою приведення в дію важеля кнопкового пристрою, пластина кнопкового пристрою може переміщуватись уздовж направляючої деталі, при цьому вузол ролика має тримач ролика і ролик, встановлений на ньому, що може обертатися навколо осі ролика, виступ і стержень, що виходить з вказаного виступу для вставляння у вхідний отвір, розміщений на верхній стороні тримача ролика, верхній упор, розміщений на стержні, при цьому у встановленому положенні, виступ вузла ролика упирається в дно сідла ролика, та, якщо дивитися з бокунапряму вставляння стержня, пластина кнопкового пристрою зачіпляється позаду верхнього упору вузла ролика за допомогою попереднього натягу пружини, та при цьому пластина кнопкового пристрою може виводитися із зачеплення з верхнім упором в напрямі, протилежному до попереднього натягу пружини. Для знімного роликового пристрою згідно винаходу вузол ролика може легко встановлюватися як описано нижче: важіль кнопкового пристрою переміщують у бік однією рукою, і потім вузол ролика вставляють на місце іншою рукою, після чого важіль кнопкового пристрою відпускають. У встановленому положенні, досягається нерухоме і міцне з'єднання між вузлом ролика і сідлом ролика, за допомогою взаємодії між підтиснутою пружиною пластиною кнопкового пристрою і верхнім упором, а також за допомогою упору виступу в дно сідла ролика, для запобігання невмисному відпаданню вузла ролика. У разі, коли необхідно зняти вузол ролика, потрібно лише відсунути пластину кнопкового пристрою однією рукою, так, щоб, без будь-яких труднощів зняти вузол ролика іншою рукою. Крім того, вузол ролика можна легко замінити в разі зносу ролика. У переважному варіанті здійснення вказаний знімний роликовий пристрій спроектований у вигляді знімного універсального роликового пристрою, тобто, тримач ролика може вільно обертатися довкола подовжньої осі. Універсальна дія роликового пристрою вказує на вільне обертання тримача ролика навколо подовжньої осі. Це може виконуватися по-різному, і є добре відомим з рівня техніки. Наприклад, тримач ролика здатний вільно обертається довкола подовжньої осі, яка визначається вказаним стержнем, зокрема, осі, по суті перпендикулярної осі ролика. У одній переважній конструкції, виступ сполучений із стержнем для запобіганню 1 UA 98404 C2 5 10 15 20 25 30 35 40 45 50 55 обертанню, а тримач ролика може обертатися навколо стержня. У альтернативній конструкції, тримач ролика сполучений із стержнем для запобіганню обертанню, тоді як стержень може вільно обертатися у вхідному отворі. Крім того, також можливо розглянути обмежене обертання або відсутність обертання тримача ролика навколо подовжньої осі. У одному переважному варіанті здійснення, якщо дивитися в напрямку вставляння стержня, стержень має проміжний упор за верхнім упором, і відстань між верхнім упором і проміжним упором дорівнює товщині пластини кнопкового пристрою. Тому, пластина кнопкового пристрою зачіпляється в проміжку між верхнім упором і проміжним упором у встановленому положенні, та контактує з верхнім і проміжним упором одночасно, і, таким чином, ефективно утримує стержень уздовж осі. У одному переважному варіанті здійснення на стержні передбачена кільцева канавка, при цьому її верхня і нижня стінки, відповідно, утворюють верхній упор і проміжний упор, а пластина кнопкового пристрою має дугоподібну виїмку, відповідну формі канавки. У одному переважному варіанті здійснення сідло ролика має поглиблення на його нижній стороні, та виступ вузла ролика має комплементарну поглибленню форму, причому виступ і поглиблення упираються один в одного у встановленому положенні. У одному переважному варіанті здійснення, виступ вузла ролика та поглиблення сідла ролика мають плоску поверхню прилягання і не круглий поперечний перетин, відповідно. Згідно цьому варіанту здійснення, не лише стержень розташовується уздовж осі особливо надійним чином, але також виступ встановлений для запобігання обертанню, і таким чином реалізується невеликий розмір конструкції. У одному переважному варіанті здійснення пружина розміщена у напрямі направляючої деталі, при цьому один кінець пружини прикріплений до пластини кнопкового пристрою, зокрема, до виступаючої частини на пластині кнопкового пристрою, а інший кінець пружини прикріплений до пристрою закріплення пружини, який розміщений в сідлі ролика і переважно має конфігурацію у вигляді виступаючої частини або западини. У одному переважному варіанті здійснення, зовнішня частина кнопкового пристрою розміщується в крізному отворі кнопкового пристрою, і вказана зовнішня частина кнопкового пристрою сполучена з важелем кнопкового пристрою або об'єднана з ним. За допомогою приведення в дію зовнішньої частини кнопкового пристрою, пластина кнопкового пристрою може переміщуватися уздовж направляючої деталі. Пластина кнопкового пристрою може бути зручним способом приведена в дію за допомогою зовнішньої частини кнопкового пристрою. В одному переважному варіанті здійснення, на верхній стороні сідла ролика передбачена знімна кришка корпусу для покриття деталей в сідлі ролика, зокрема, вона є знімною завдяки різьбовому з'єднанню. Знімна корпусна кришка є корисною при огляді і поточному ремонті деталей в сідлі ролика, зокрема, пружини, що знаходиться в ньому. Наприклад, коли пружина пошкоджена, або який-небудь сторонній предмет потрапляє в сідло ролика, заміна пружини або видалення стороннього предмету може здійснюватися за допомогою відкриття кришки корпусу, для того, щоб запобігти несправності сідла ролика, а, отже, запобігти несправності всього роликового пристрою. У одному переважному варіанті здійснення, сідло ролика роз'ємно сполучене з сумкою або валізою, зокрема, за допомогою різьбового з'єднання. Мета даного винаходу також досягається пересувною сумкою або валізою, яка містить знімний роликовий пристрій згідно винаходу, при цьому сідло ролика встановлюється на дану сумку або валізу, зокрема, в різьбовому з'єднанні з сумкою або валізою. У одному переважному варіанті здійснення, на кожній з двох сторін на дні сумки або валізи, відповідно, передбачений знімний роликовий пристрій. Короткий опис графічного матеріалу На фіг. 1 зображено схематичний загальний вигляд знімного роликового пристрою згідно винаходу; На фіг. 2 зображено схематичний загальний вигляд сідла ролика знімного роликового пристрою згідно винаходу; На фіг. 3 зображено схематичний загальний вигляд вузла знімного роликового пристрою згідно винаходу; На фіг. 4 зображено схематичний загальний вигляд деталей знімного роликового пристрою згідно винаходу в частково розібраному вигляді; та На фіг. 5 зображено схематичний загальний вигляд пересувної сумки або валізи згідно винаходу. Детальний опис графічного матеріалу 2 UA 98404 C2 5 10 15 20 25 30 35 40 45 50 55 Далі буде детально пояснений варіант здійснення винаходу із посиланням на графічний матеріал, що додається, в якому роликовий пристрій винаходу спроектований у вигляді знімного універсального кутового роликового пристрою, і на двох кутах корпусу валізи, відповідно, розміщений роликовий пристрій, у вигляді кутового роликового пристрою в цьому варіанті здійснення. Також можна розглянути розміщення знімного роликового пристрою згідно винаходу в будь-якому іншому положенні корпусу валізи. Як показано на фігурах, вказаний знімний універсальний кутовий роликовий пристрій, по суті, включає сідло 1 ролика (кутове сідло ролика), яке сполучене і прикріплене до корпусу валізи за допомогою гвинтів 1-5. Вказане кутове сідло 1 ролика забезпечене роликом 3 на його нижній стороні і сполучено з роликом 3 за допомогою засобу 2 з'єднання. Вказане кутове сідло 1 ролика забезпечене кришкою 1-6 корпусу на його верхній стороні, при цьому кришка 1-6 корпусу спроектована дугоподібною для забезпечення переміщення внутрішньої пружини 2-2, і кришка 1-6 корпусу прикріплена до кутового сідла 1 ролика за допомогою гвинтів 1-7 і отворів 1-8 для гвинтів. Вхідний отвір 1-1 розміщено в кутовому сідлі ролика, а крізний отвір 1-3 кнопкового пристрою розміщено на бічній стороні кутового сідла 1 ролика, і зовнішня частина 1-4 кнопкового пристрою передбачена в крізному отворі 1-3 кнопкового пристрою. Засіб 2 з'єднання забезпечено виступом 2-5, обертальним пристроєм 2-6 головки у внутрішній частині, який проходить крізь вхідний отвір 1-1 і виступ 2-5, а також за допомогою стержня 2-8 в обертальному пристрої 2-6 головки. Вказаний стержень 2-8 забезпечений верхнім упором 2-9 і проміжним упором 2-7, і диском 2-4 на його нижній частині, при цьому даний стержень 2-8 сполучає обертальний пристрій 2-6 головки з роликом 3. Проміжний упор 2-7 розміщений над виступом 2-5. Пластина 2-10 кнопкового пристрою розміщена з можливістю переміщення в направляючій деталі, яка знаходиться впоперек вхідного отвору 1-1 в кутовому сідлі 1 ролика, при цьому вказана направляюча деталь спроектована, зокрема, у вигляді лінійно направляючої деталі. Пластина 2-10 кнопкового пристрою розміщена між верхнім упором 2-9 і проміжним упором 2-7 уздовж вертикального напряму. Пластина 2-10 кнопкового пристрою забезпечена дугоподібною виїмкою 2-1, яка може зачіплятися з обертальним пристроєм 2-6 головки. Пружина 2-2 сполучена з пластиною 2-10 кнопкового пристрою, при цьому одним кінцем пружина 2-2 прикріплена до пластини 2-10 кнопкового пристрою, а іншим кінцем вона прикріплена до пристрою 1-2 закріплення пружини в кутовому сідлі 1 ролика. Пластина 2-10 кнопкового пристрою забезпечена важелем 2-3 кнопкового пристрою, сполученим із зовнішньою частиною 1-4 кнопкового пристрою, при цьому конструкція зовнішньої частини 1-4 кнопкового пристрою забезпечує спрацьовування. Роликовий пристрій даного винаходу, по суті, виконаний з пластмаси, тоді як пластина 2-10 кнопкового пристрою, зовнішня частина 1-4 кнопкового пристрою і стержень, переважно, виконано з неіржавіючої сталі, або з металу покритого антикорозійним шаром, або з будь-якого іншого корозійностійкого металу. Стержень 2-8 і вхідний отвір 1-1 можуть мати довільний, проте відповідний, поперечний перетин, наприклад, круглий або квадратний поперечний перетин. Переважно, профіль стержня 2-8 і профіль вхідного отвору 1-1 виконані для посадки одного на інший, тим самим, за допомогою їх посадки, може бути також реалізована радіальна орієнтація даного стержня 2-8 у вхідному отворі. Протиобертальне закріплення стержня у вхідному отворі може також бути реалізоване за допомогою не круглого поперечного перетину стержня 2-8 і вхідного отвору 1-1. Як показано на фіг. 5, знімний кутовий роликовий пристрій у винаході використовується для пересувної сумки або пересувної валізи, при цьому кутове сідло 1 ролика, як було сказано раніше, передбачено, відповідно, на кожній з двох сторін дна корпусу 4 валізи. Коли вузол ролика (кутовий вузол ролика у варіанті здійснення, показаному на фігурах) має бути знятий з корпусу валізи, зовнішню частину 1-4 кнопкового пристрою відсовують у бік однією рукою. Оскільки зовнішня частина 1-4 кнопкового пристрою сполучена з важелем 2-3 кнопкового пристрою, пружина 2-2, сполучена з пластиною 2-10 кнопкового пристрою, стискується, таким чином, виводячи із зачеплення з обертальним пристроєм 2-6 головки дугоподібну виїмку 2-1 в пластині 2-10 кнопкового пристрою, і, в той же час, ролик 3 витягується іншою рукою, знімаючи тим самим вузол ролика з сумки або валізи, не докладаючи великих зусиль. Коли вузол ролика має бути встановлений на них, зовнішню частину 1-4 кнопкового пристрою відсовують у бік однією рукою, і одночасно вузол ролика іншою рукою вставляють у вхідний отвір 1-1 кутового сідла ролика. Коли вузол ролика поміщений на місце, зовнішня частина 1-4 кнопкового пристрою відпускається, та вузол ролика тепер є встановленим на кутовому сідлі 1 ролика. 3 UA 98404 C2 5 10 15 20 25 30 35 40 45 50 55 Знімна конструкція полегшує довільну установку або видалення використовуваного вузла ролика. Коли ролик зношується, вузол ролика з даним роликом знімають і замінюють, переважно, новим роликом, без ускладнення використання інших деталей корпусу валізи. На додаток до приведеного як приклад вищезгаданого варіанту здійснення, всі аналоги і варіанти, що діють аналогічно, входять в об'єм даного винаходу. Наприклад, на відміну від варіанту здійснення, показаного на фігурах, в якому пластина 2-10 кнопкового пристрою, кришка 1-6 корпусу і т. д. розміщені на верхній стороні сідла 1 ролика, у ще одному варіанті здійснення вони також можуть розміщуватися на нижній стороні сідла 1 ролика. В цьому випадку, сідло ролика закрите на його верхній стороні і забезпечене направляючою деталлю і пластиною 2-Ю кнопкового пристрою на його нижній стороні, і кришка 1-6 корпусу внизу, по суті, покриває сідло 1 ролика, і кришка 1-6 корпусу, відповідно, має вхідний отвір 1-1, і, в зібраному положенні, прямо упирається у виступ 2-5, і, наприклад, дно кришки 1-6 корпусу також забезпечується поглибленням, пристосованим під профіль виступу 2-5. Крім того, це також підходить для аналогічного розміщення, коли напрямна деталь розміщується не в підставі сідла ролика, а в кришці корпусу. Список номерів позицій 1 кутове сідло ролика 1-1 вхідний отвір 1-2 засіб прикріплення пружини 1-3 крізний отвір кнопкового пристрою 1-4 зовнішня частина кнопкового пристрою 1-5 гвинт 1-6 кришка корпусу 1-7 гвинт 1-8 отвір гвинта 2 засіб з'єднання 2-1 дугоподібна виїмка 2-2 пружина 2-3 важіль кнопкового пристрою 2-4 диск 2-5 виступ 2-6 обертальний пристрій голівки 2-7 проміжний упор 2-8 стержень 2-9 верхній упор 2-10 пластина кнопкового пристрою 3 ролик 4 корпус валізи ФОРМУЛА ВИНАХОДУ 1. Знімний роликовий пристрій, що включає сідло (1) ролика і вузол ролика, який відрізняється тим, що вузол ролика і сідло (1) ролика роз'ємно сполучені один з одним, при цьому сідло (1) ролика має вхідний отвір (1-1), направляючу деталь упоперек, зокрема, перпендикулярно вхідному отвору, що розміщена на верхній стороні сідла (1) ролика, підтиснуту пружиною пластину (2-10) кнопкового пристрою, що направляється в направляючій деталі, і що має важіль (2-3) кнопкового пристрою, який проходить через крізний отвір (1-3) кнопкового пристрою в сідлі ролика, і може приводитися в дію ззовні, при цьому, за допомогою приведення в дію важеля (23) кнопковогопристрою, пластина (2-10) кнопкового пристрою переміщується уздовж направляючої деталі, при цьому вузол ролика має тримач ролика і ролик (3), який встановлений в тримачі ролика, що може обертатися навколо осі ролика, при цьому вказаний тримач ролика забезпечений виступом (2-5) на його верхній стороні і стержнем (2-8), що висувається з виступу (2-5) та виконаний для введення у вхідний отвір (1-1), при цьому на стержні розміщується верхній упор (2-9), і при цьому, у встановленому положенні, виступ (2-5) вузла ролика упирається в дно сідла (1) ролика і, якщо дивитися у напрямі вставляння стержня, пластина (210) кнопкового пристрою зачеплена за верхнім упором (2-9) вузла ролика за допомогою попереднього натягу пружини, та пластина (2-10) кнопкового пристрою може виводитися із зачеплення з верхнім упором (2-9) в напрямі, протилежному до попереднього натягу пружини. 4 UA 98404 C2 5 10 15 20 25 30 35 40 2. Знімний роликовий пристрій за п. 1, який відрізняється тим, що вказаний знімний роликовий пристрій спроектований у вигляді універсального роликового пристрою, при цьому тримач ролика може вільно обертатися довкола подовжньої осі. 3. Знімний роликовий пристрій за п. 2, який відрізняється тим, що вказаний стержень (2-8) має проміжний упор (2-7), який, якщо дивитись у напрямі вставляння стержня, розташований за верхнім упором (2-9), при цьому відстань між верхнім упором (2-9) і проміжним упором (2-7) дорівнює товщині пластини (2-10) кнопкового пристрою. 4. Знімний роликовий пристрій за п. 3, який відрізняється тим, що в стержні (2-8) передбачена окружна канавка, при цьому верхня і нижня стінки даної канавки спроектовані у вигляді верхнього упора (2-9) і проміжного упора (2-7) відповідно, а пластина (2-10) кнопкового пристрою має дугоподібну виїмку (2-1), форма якої відповідає формі канавки. 5. Знімний роликовий пристрій за будь-яким з пунктів 1-4, який відрізняється тим, що вказане сідло (1) ролика має поглиблення на його нижній стороні, і виступ (2-5) вузла ролика має форму, комплементарну формі поглиблення, при цьому виступ і поглиблення упираються один в одний у встановленому положенні. 6. Знімний роликовий пристрій за п. 5, який відрізняється тим, що виступ (2-5) вузла ролика і поглиблення сідла (1) ролика мають плоску поверхню прилягання відповідно і мають некруглий поперечний переріз відповідно. 7. Знімний роликовий пристрій за будь-яким з пунктів 1-6, який відрізняється тим, що пружина (2-2) розміщена у напрямі направляючої деталі, при цьому один кінець пружини прикріплений до пластини (2-10) кнопкового пристрою, зокрема до виступаючої частини пластини (2-10) кнопкового пристрою, а інший кінець пружини прикріплений до засобу (1-2) закріплення пружини, який розташований в сідлі (1) ролика, і переважно є спроектованим у вигляді виступаючої частини або западини. 8. Знімний роликовий пристрій за будь-яким з пунктів 1-7, який відрізняється тим, що зовнішня частина (1-4) кнопкового пристрою розміщена в крізному отворі (1-3) кнопкового механізму, при цьому зовнішня частина (1-4) кнопкового пристрою і важіль (2-3) кнопкового пристрою сполучені один з одним або спроектовані як одне ціле, при цьому пластина (2-10) кнопкового пристрою виконана з можливістю переміщення уздовж направляючої деталі за допомогою впливу зовнішньої частини (1-4) кнопкового пристрою. 9. Знімний роликовий пристрій за будь-яким з пунктів 1-8, який відрізняється тим, що сідло (1) ролика передбачене на його верхній частині із знімною кришкою (1-6) корпусу для покриття деталей в сідлі ролика, зокрема, знімною за допомогою різьбового з'єднання. 10. Знімний роликовий пристрій за будь-яким з пунктів 1-9, який відрізняється тим, що сідло (1) ролика сполучене з сумкою або валізою роз'ємно, зокрема, за допомогою різьбового з'єднання. 11. Пересувна сумка або пересувна валіза, яка відрізняється тим, що вказана пересувна сумка або валіза включає знімний роликовий пристрій по одному з пунктів 1-10, при цьому сідло (1) ролика встановлене на сумці або валізі, зокрема, за допомогою різьбового з'єднання. 12. Пересувна сумка або валіза за п. 11, яка відрізняється тим, що кожна з двох сторін дна сумки або валізи забезпечена знімним роликовим пристроєм. 5 UA 98404 C2 6 UA 98404 C2 7 UA 98404 C2 8 UA 98404 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
