Роликовий вузол візка конвеєрної машини

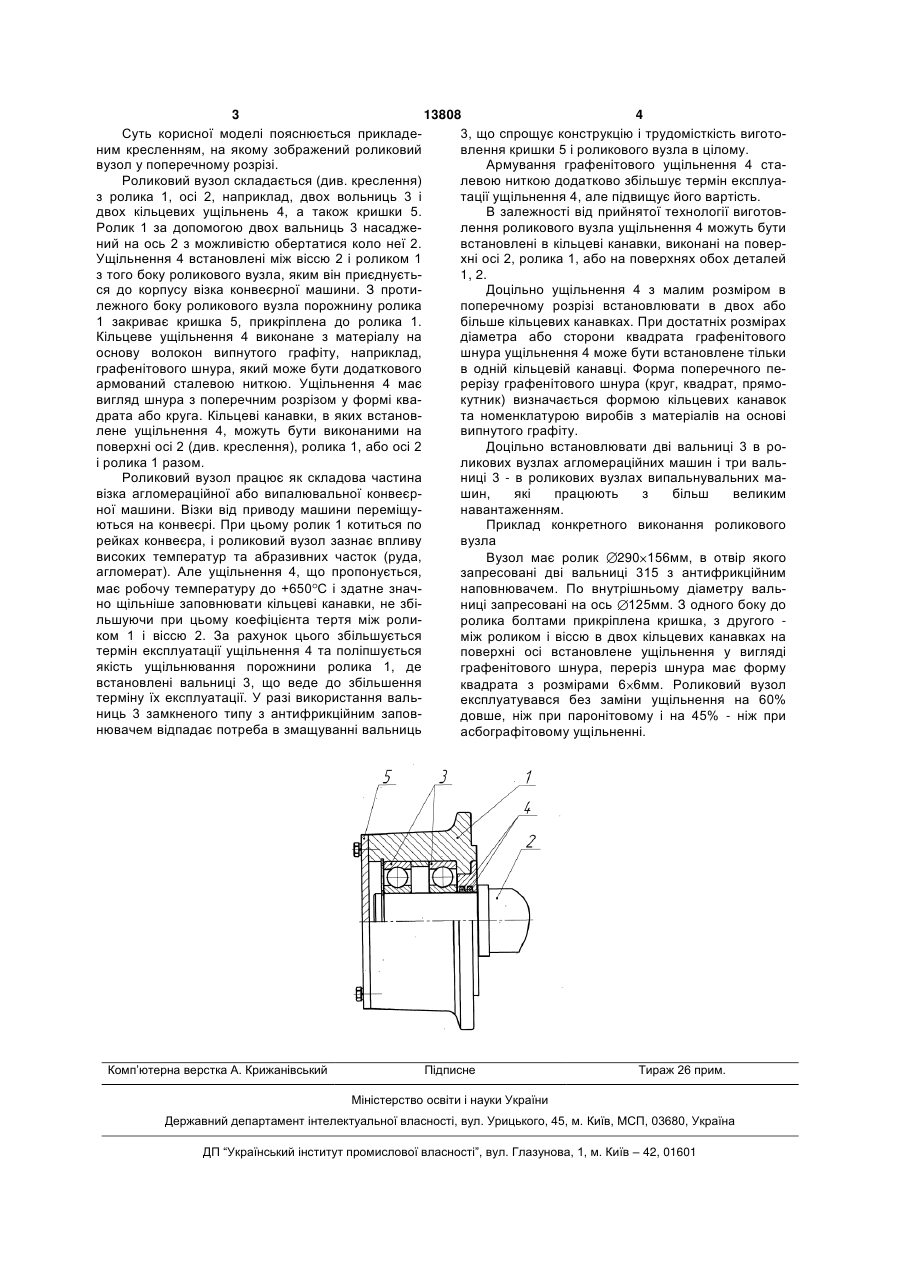

1. Роликовий вузол візка конвеєрної машини, який вміщує ролик, насаджений на вісь за допомогою принаймні однієї вальниці, принаймні одне кільцеве ущільнення, встановлене між віссю і роликом, а також кришку, прикріплену до ролика з протилежного боку роликового вузла, який відрізняється тим, що ущільнення виконане з матеріалу на основі волокон спученого графіту. 2. Роликовий вузол за п. 1, який відрізняється тим, що матеріал ущільнення додатково армований сталевою ниткою. 3 13808 4 Суть корисної моделі пояснюється прикладе3, що спрощує конструкцію і трудомісткість виготоним кресленням, на якому зображений роликовий влення кришки 5 і роликового вузла в цілому. вузол у поперечному розрізі. Армування графенітового ущільнення 4 стаРоликовий вузол складається (див. креслення) левою ниткою додатково збільшує термін експлуаз ролика 1, осі 2, наприклад, двох вольниць 3 і тації ущільнення 4, але підвищує його вартість. двох кільцевих ущільнень 4, а також кришки 5. В залежності від прийнятої технології виготовРолик 1 за допомогою двох вальниць 3 насаджелення роликового вузла ущільнення 4 можуть бути ний на ось 2 з можливістю обертатися коло неї 2. встановлені в кільцеві канавки, виконані на поверУщільнення 4 встановлені між віссю 2 і роликом 1 хні осі 2, ролика 1, або на поверхнях обох деталей з того боку роликового вузла, яким він приєднуєть1, 2. ся до корпусу візка конвеєрної машини. З протиДоцільно ущільнення 4 з малим розміром в лежного боку роликового вузла порожнину ролика поперечному розрізі встановлювати в двох або 1 закриває кришка 5, прикріплена до ролика 1. більше кільцевих канавках. При достатніх розмірах Кільцеве ущільнення 4 виконане з матеріалу на діаметра або сторони квадрата графенітового основу волокон випнутого графіту, наприклад, шнура ущільнення 4 може бути встановлене тільки графенітового шнура, який може бути додаткового в одній кільцевій канавці. Форма поперечного пеармований сталевою ниткою. Ущільнення 4 має рерізу графенітового шнура (круг, квадрат, прямовигляд шнура з поперечним розрізом у формі квакутник) визначається формою кільцевих канавок драта або круга. Кільцеві канавки, в яких встановта номенклатурою виробів з матеріалів на основі лене ущільнення 4, можуть бути виконаними на випнутого графіту. поверхні осі 2 (див. креслення), ролика 1, або осі 2 Доцільно встановлювати дві вальниці 3 в роі ролика 1 разом. ликових вузлах агломераційних машин і три вальРоликовий вузол працює як складова частина ниці 3 - в роликових вузлах випальнувальних мавізка агломераційної або випалювальної конвеєршин, які працюють з більш великим ної машини. Візки від приводу машини переміщунавантаженням. ються на конвеєрі. При цьому ролик 1 котиться по Приклад конкретного виконання роликового рейках конвеєра, і роликовий вузол зазнає впливу вузла високих температур та абразивних часток (руда, Вузол має ролик 290 156мм, в отвір якого агломерат). Але ущільнення 4, що пропонується, запресовані дві вальниці 315 з антифрикційним має робочу температуру до +650 С і здатне значнаповнювачем. По внутрішньому діаметру вально щільніше заповнювати кільцеві канавки, не збіниці запресовані на ось 125мм. З одного боку до льшуючи при цьому коефіцієнта тертя між ролиролика болтами прикріплена кришка, з другого ком 1 і віссю 2. За рахунок цього збільшується між роликом і віссю в двох кільцевих канавках на термін експлуатації ущільнення 4 та поліпшується поверхні осі встановлене ущільнення у вигляді якість ущільнювання порожнини ролика 1, де графенітового шнура, переріз шнура має форму встановлені вальниці 3, що веде до збільшення квадрата з розмірами 6 6мм. Роликовий вузол терміну їх експлуатації. У разі використання вальексплуатувався без заміни ущільнення на 60% ниць 3 замкненого типу з антифрикційним заповдовше, ніж при паронітовому і на 45% - ніж при нювачем відпадає потреба в змащуванні вальниць асбографітовому ущільненні. Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
