Пристрій сигналізації несправності, зокрема, для електричного обладнання, такого як блоковні розетки

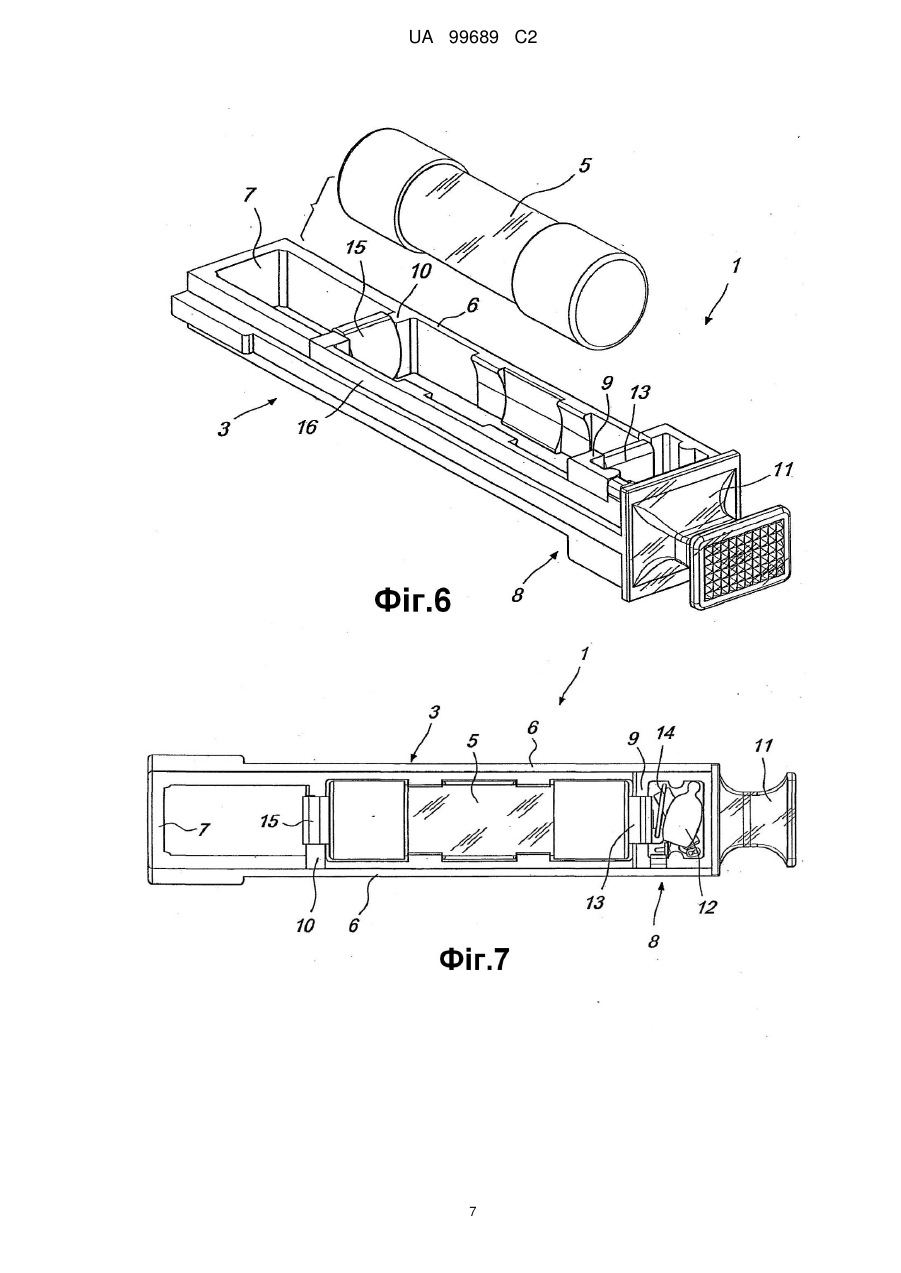

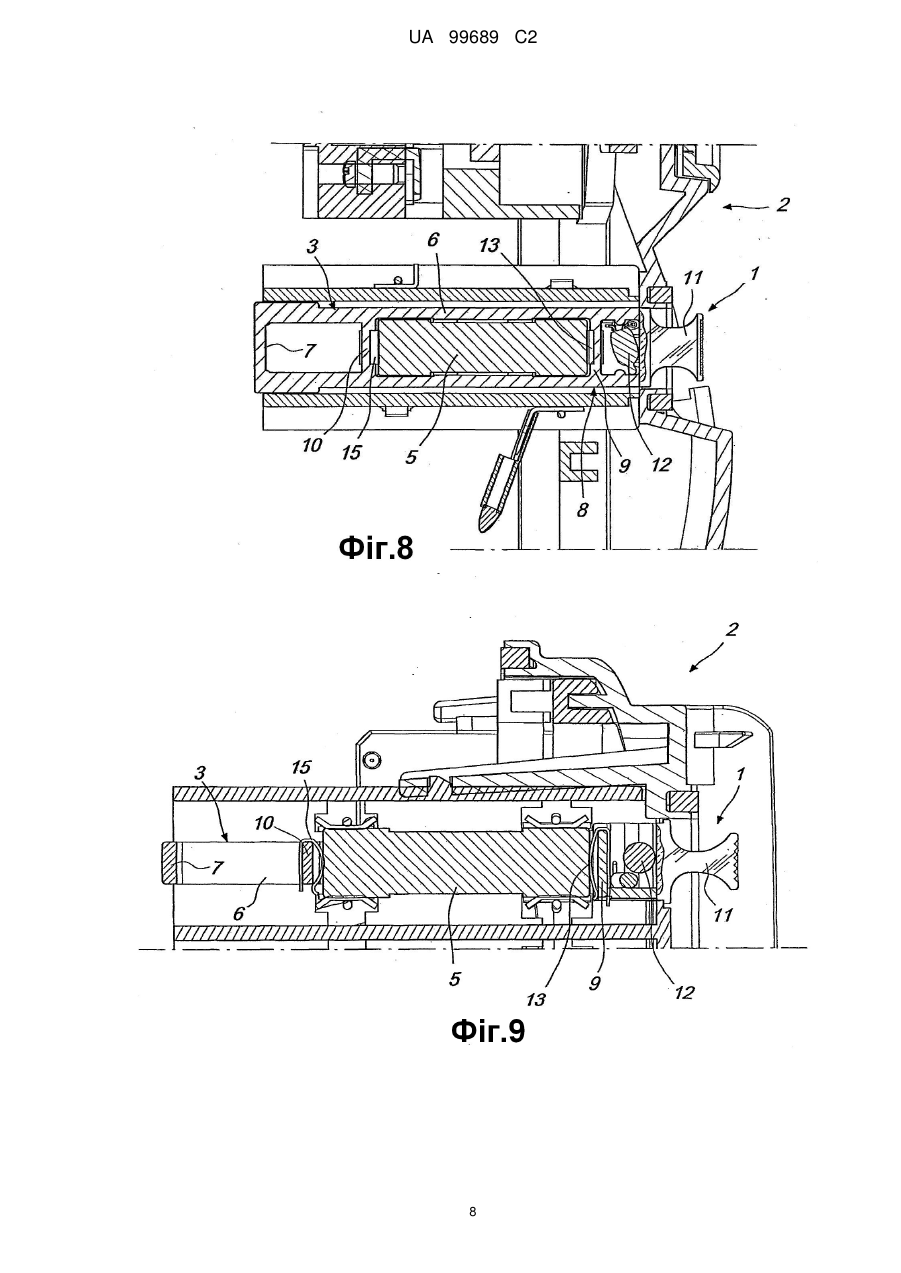

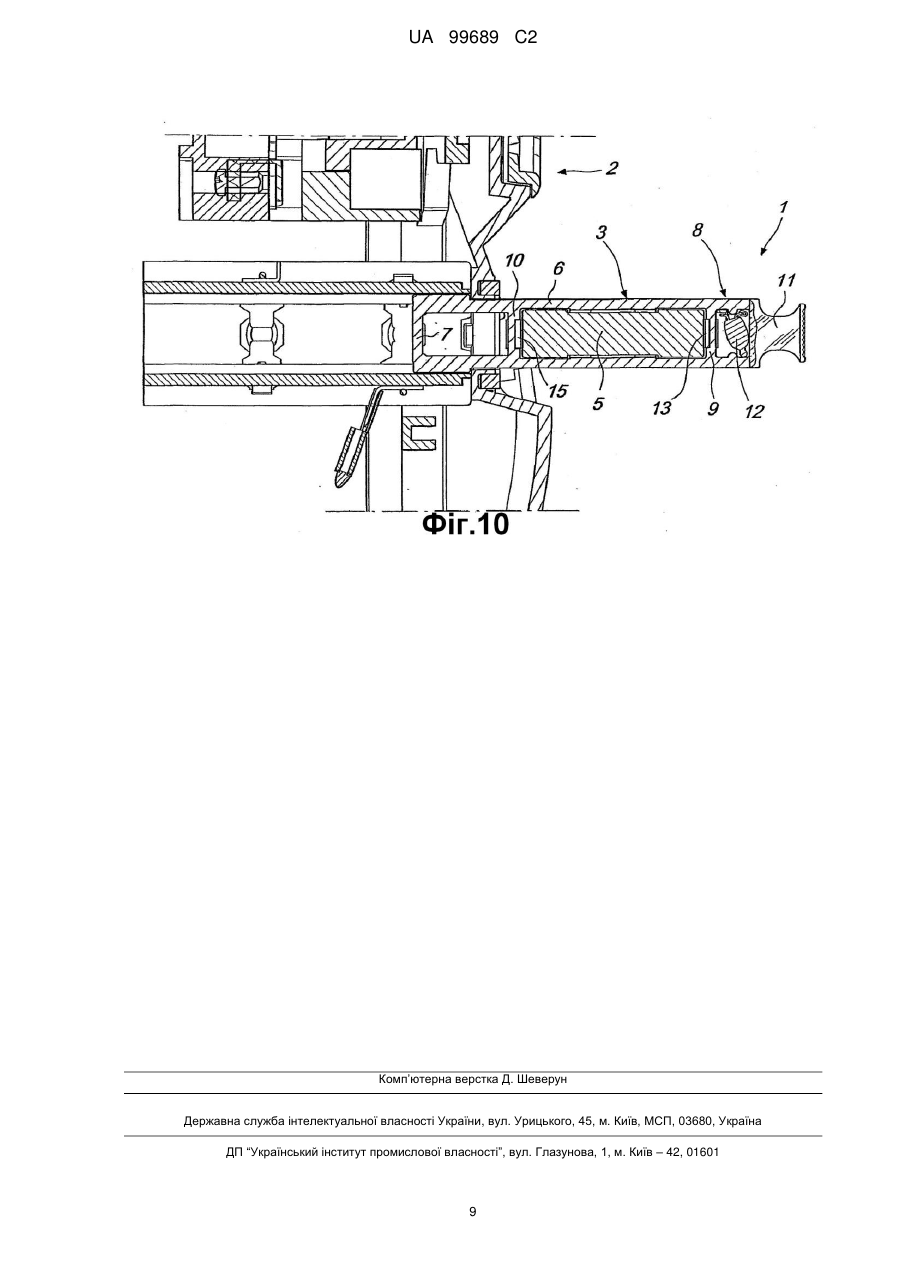

Реферат: Пристрій сигналізації несправності, зокрема, для електричного обладнання, такого як блоковні розетки та їм подібне, має індикатор, виконаний у вигляді лампочки (12), безпосередньо з'єднаної з контактами запобіжника (5), спрацювання якого викликає засвічування лампочки (12). Ця лампочка встановлена у тому ж опорному елементі (3), який вміщує запобіжник. UA 99689 C2 (12) UA 99689 C2 UA 99689 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід має відношення до пристроїв сигналізації несправності, зокрема, до індикатора, який сигналізує перегорання запобіжника у блоковній розетці. Як відомо, блоковні розетки включають в себе механічні або електричні блокувальні пристрої, приєднані до пристроїв роз'єднання, загалом утворених обертовим вимикачем для забезпечення неможливості вставляння або витягання штепсельної вилки за наявності живлення. Блоковні розетки також обладнані захисними запобіжниками для забезпечення безпеки персоналу та збережності обладнання з високим енергоспоживанням. У випадку відхилення від норми, наприклад, перевантажень по току, цей захисний запобіжник спрацьовує, перериваючи живлення. Для полегшення виявлення несправності персоналом, блоковна розетка може бути обладнана індикаторами, які засвічуються для сигналізації того, що запобіжники спрацювали. Ці індикатори звичайно вставлені у пристосовані для цього вмістища всередині корпуса розетки та підключені до відповідних запобіжників за допомогою призначеної для цього електропроводки, яка при спрацюванні запобіжника викликає засвічування відповідного контрольного індикатора. Якщо запобіжник, підключений до контрольного індикатора, спрацював, цей індикатор може не включитися з причини ненормального стану електричного кола контрольного індикатора. У WO-00/63940 та US-5,002,505 і US-3,304,391 описані тримачі запобіжників для електричних пристроїв відповідно з преамбулою п. 1 формули винаходу, прикладеною до цього опису. Метою винаходу є створення пристрою сигналізації з більшою надійністю, ніж у відомих пристроїв. Задачею винаходу є створення пристрою сигналізації з компактною та більш простою конструкцією, що уможливлює зменшення витрат на виготовлення електричного обладнання, у якому він встановлений. Іншою задачею винаходу є створення універсального пристрою сигналізації, який може бути застосований у обладнанні різних типів. Іншою задачею винаходу є створення пристрою, який завдяки своїм конструктивним особливостям здатен забезпечувати підвищену надійність та безпеку у застосуванні. Ця мета досягнута, а згадані й інші задачі, які пояснюються далі, вирішені за допомогою пристрою сигналізації несправності, зокрема, для електричного обладнання, такого як блоковні розетки та їм подібне, за наведеною формулою винаходу. Лампочка встановлена у тому ж опорному елементі, який вміщує запобіжник. Інші характерні особливості і переваги стануть більш зрозумілими з опису деяких варіантів здійснення винаходу, яким віддають перевагу, але які не є виключними та єдино можливими, ілюстрованих необмежувальними прикладами, показаними на супровідних фігурах, на яких: Фіг. 1 являє собою вид у перспективі блоковної розетки з пристроєм сигналізації несправності за винаходом; Фіг. 2 являє собою вид у перспективі блоковної розетки з касетою тримача запобіжника, показаною у відкритому положенні; Фіг. 3 являє собою вид у перспективі блоковної розетки з касетою тримача запобіжника, показаною у відкритому положенні з витягнутим запобіжником; Фіг. 4 являє собою вид у перспективі пристрою, що включає в себе касету тримача запобіжника з вставленим запобіжником; Фіг. 5 являє собою інший вид у перспективі касети тримача запобіжника з вставленим запобіжником; Фіг. 6 являє собою вид у перспективі касети тримача запобіжника з витягнутим запобіжником; Фіг. 7 являє собою вид збоку касети тримача запобіжника пристрою за винаходом; Фіг. 8 являє собою вид збоку у розрізі частини блоковної розетки з пристроєм за винаходом; Фіг. 9 являє собою вид згори у розрізі частини блоковної розетки з пристроєм за винаходом; Фіг. 10 являє собою вид збоку у розрізі, подібний Фіг. 8, на якому показана частина блоковної розетки з пристроєм за винаходом, на якому касета тримача запобіжника показана у витягнутому зі свого гнізда положенні. На згаданих фігурах пристрій за винаходом, в цілому позначений позицією 1, показаний у застосуванні разом з блоковною розеткою, в цілому позначеною позицією 2. У цьому конкретному випадку блоковна розетка має три пристрої сигналізації для відповідної кількості запобіжників, кожний з яких підключений до відповідного тримача запобіжників. 1 UA 99689 C2 5 10 15 20 25 30 Тримач запобіжника включає в себе касету 3, вставлену у гніздо 4 та призначену для розташування запобіжника 5. Касета 3 утворена рамою, яка включає в себе пару поздовжніх елементів 6, з'єднаних днищем 7, фронтальну частину 8 та проміжну стійку 10. Фронтальна частина 8 має відсік, відкритий збоку, і включає в себе внутрішню перегородку 9 та ручку 11, яка виступає назовні. Щонайменше ручка 11 виготовлена з прозорого матеріалу таким чином, що надає можливість бачити індикатор 12, розташований у відсіку, утвореному фронтальною частиною 8. Індикатор 12 за варіантом, якому віддається перевага, виконаний у вигляді неонової лампочки, електрично з'єднаної з переднім контактом 13 із застосуванням пружини 14. Передній контакт 13 виконаний у вигляді пружної пластини, з'єднаної з внутрішньою перегородкою 9, та перебуває у безпосередньому контакті з одним кінцем запобіжника 5. Інший кінець запобіжника 5 також перебуває у контакті з пружним контактом 15, що з'єднаний з проміжною стійкою 10 та утворює задній контакт. Цей пружний контакт 15 електрично з'єднаний за допомогою провідника 16, що прокладений вздовж одного з поздовжніх елементів 6, до другого контакту неонової лампочки. У такий спосіб неонова лампочка 12 має безпосередній контакт з двома контактами виводів запобіжника 5. Спрацювання запобіжника 5 викликає засвічування неонової лампочки 12, видимої крізь ручку 11, яка є прозорою, що надає можливість негайного виявлення касети, яку потрібно витягнути для заміни запобіжника. На практиці встановлено, що винахід досягає поставленої мети та вирішує поставлені задачі створенням пристрою сигналізації, утвореного індикатором, вбудованим усередині опори запобіжника. Перевага винаходу полягає у безпосередньому з'єднанні лампочки 12 з контактами запобіжника, що забезпечує підвищення надійності роботи індикатора. Інша перевага винаходу полягає у спрощенні конструкції пристрою, що призводить до зменшення виробничих витрат. Ця заявка претендує на пріоритет за патентною заявкою Італії № МІ2009А000635, поданою 17 квітня 2009 року, зміст якої включено в цей опис шляхом посилання. ФОРМУЛА ВИНАХОДУ 35 40 45 50 1. Пристрій сигналізації несправності, зокрема, для електричного обладнання, такого як блоковні розетки та їм подібне, який включає в себе індикатор, утворений лампочкою (12), безпосередньо з'єднаною з контактами запобіжника (5), спрацювання якого викликає засвічування згаданої лампочки (12); згадану лампочку (12), встановлену у тому ж опорному елементі, який вміщує згаданий запобіжник (5); тримач запобіжника, що включає в себе касету (3), вставлену у гніздо (4) згаданого електричного обладнання, та вміщує запобіжник (5), який відрізняється тим, що згадана касета (3) утворена рамою, яка включає в себе пару поздовжніх елементів (6), з'єднаних днищем (7), фронтальну частину (8) та проміжну стійку (10), при цьому згадана фронтальна частина (8) має відсік, відкритий збоку, і включає в себе внутрішню перегородку (9) та ручку (11), розташовану ззовні відносно поверхні згаданого електричного обладнання, у якому встановлена згадана касета (3); щонайменше згадана ручка (11) виготовлена з прозорого матеріалу таким чином, що робить видимим згаданий індикатор (12), розташований у згаданому відсіку, утвореному згаданою фронтальною частиною (8). 2. Пристрій сигналізації несправності за п. 1, який відрізняється тим, що згаданий індикатор (12) виконаний у вигляді неонової лампочки, електрично з'єднаної з переднім контактом (13) із застосуванням пружини (14); згаданий передній контакт (13) виконаний у вигляді пружної пластини, з'єднаної зі згаданою внутрішньою перегородкою (9), та перебуває у безпосередньому контакті з одним кінцем згаданого запобіжника (5); інший кінець згаданого запобіжника (5) перебуває у контакті з пружним контактом (15), що з'єднаний зі згаданою проміжною стійкою (10), та утворює задній контакт; згадані передній та задній контакти електрично з'єднані з двома контактами неонової лампочки. 2 UA 99689 C2 3 UA 99689 C2 4 UA 99689 C2 5 UA 99689 C2 6 UA 99689 C2 7 UA 99689 C2 8 UA 99689 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
