Пристрій для кріплення розетки

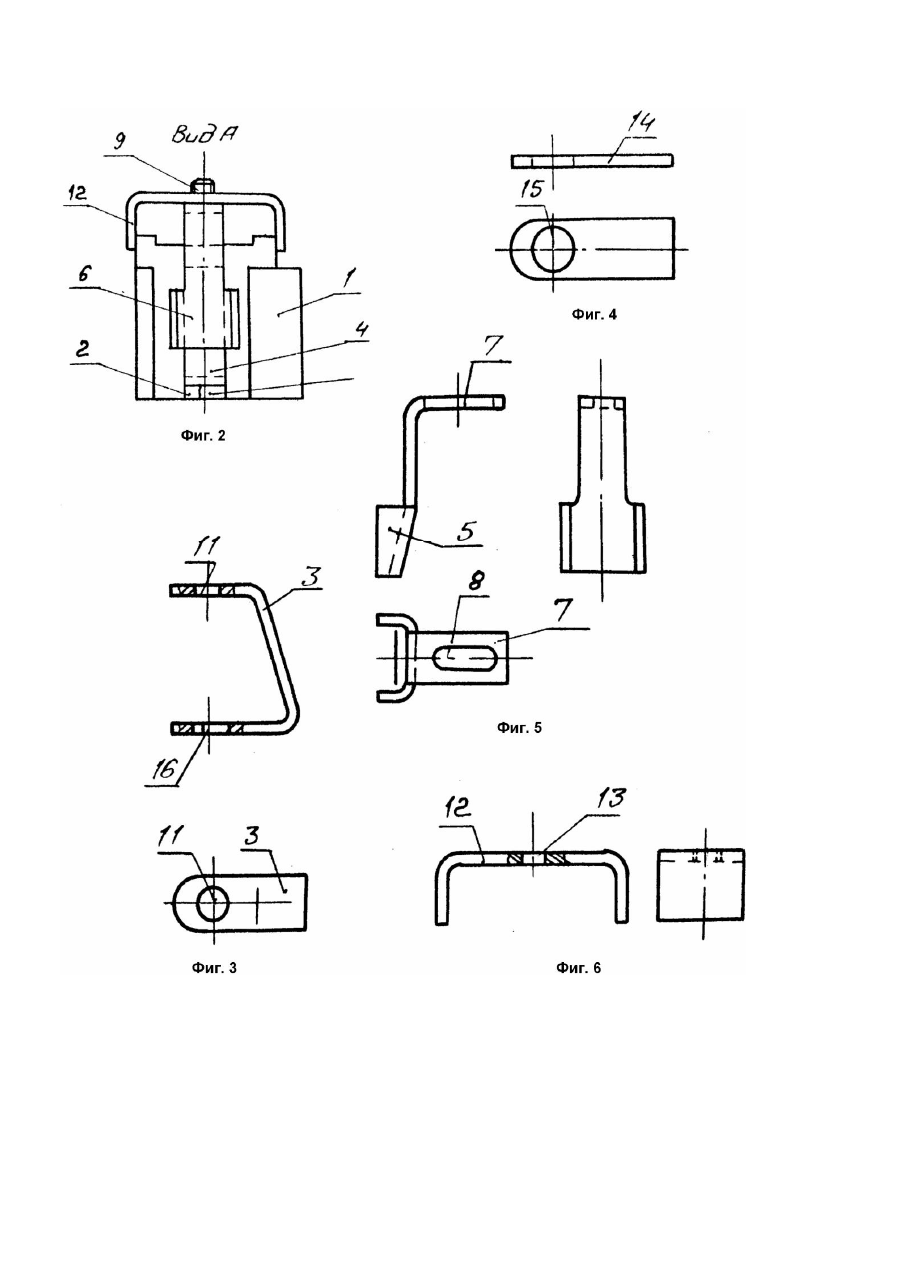

Изобретение относится к бытовой электротехнике, в частности к устройствам для крепления розетки штепсельной в монтажной коробке при скрытой проводке в стене помещения. Известно устройство для крепления деталей, содержащее болт и три клиновых элемента, один из которых центральный, выполнен с симметрично наклонными относительно оси болта боковыми поверхностями и установлен на стержне болта с возможностью взаимодействия с наклонными поверхностями двух боковых клиньев (см.: А.с. СССР №838114, кл. 5 F16B13/00, 1979). Недостаток известного устройства состоит в том, что боковые клинья соединены между собой перемычкой, в которой выполнено отверстие под стержень болта, это исключает возможность его использования для крепления корпуса розетки в монтажной коробке, в котором имеются два отверстия под винты зажимных элементов. Прототипом изобретения является устройство для крепления штепсельной розетки в монтажной коробке, содержащее скобу с двумя резьбовыми отверстиями под винты, установленными в отверстиях по боковым сторонам корпуса розетки и несущими зажимные элементы, выполненные а виде поворотных лапок с зубьями, расположенные в боковых гнездах корпуса и окнах скобы (серийная розетка штепсельная, ГОСТ 7396.0 - 89). Конструкция известного устройства не обеспечивает надежное закрепление корпуса розетки внутри полости монтажной коробки и не отвечает требованиям безопасности, так как не исключены случаи выпадания розетки из монтажной коробки. В основу изобретения поставлена задача обеспечить повышение надежности закрепления корпуса розетки в монтажной коробке и выполнение техники безопасности. Поставленная задача решается тем, что в устройстве для крепления розетки в монтажной коробке, содержащем корпус с двумя отверстиями, в которых установлены винты, соединенные с зажимными элементами, согласно изобретению в боковых гнездах корпуса установлены опорные детали образной формы, каждый зажимной элемент выполнен в виде клина, снабженного отогнутой лапкой с овальным отверстием, в котором размещен стержень винта, на последнем установлена П-образная фиксирующая скоба, охватывающая упомянутую лапку и имеющая резьбовое отверстие под винт. Установка опорных деталей образной формы в боковых гнездах серийного корпуса исключает необходимость переделки последнего и обеспечивает взаимодействие наклонной плоскости детали с клином зажимного элемента для повышения надежности крепления розетки внутри монтажной коробки, смонтированной в стене помещения при скрытой прокладке электропроводов. Совокупность всех существенных признаков изобретения обеспечивает достижение технического результата, заключающегося в повышении надежности крепления розетки в монтажной коробке и обеспечении техники безопасности. На фиг.1 показан общий вид устройства для крепления розетки; на фиг.2 - вид по стрелке А; на фиг.3 - изображена в 2 - х проекциях опорная деталь образной формы; на фиг.4 в двух проекциях показана ограничительная планка; на фиг.5 - в тре х проекциях представлена конструкция зажимного элемента; на фиг.6 - в двух проекциях показана фиксирующая скоба. Устройство для крепления розетки в монтажной коробке содержит корпус 1, в боковых гнездах 2 которого установлены опорные детали 3, 4, зажимные элементы 5 и 6, каждый из которых выполнен в виде клина, снабженного отогнутой лапкой 7 с овальным отверстием 8, в котором размещен стержень винта 9, установленный в отверстии 10 корпуса и в отверстии 11 детали 3. На каждом винте 9 установлена фиксирующая скоба 12, имеющая резьбовое отверстие 13 под стержень винта 9 и охватывающая лапку 7 зажимного элемента 5 или 6. Снизу детали 3 прикреплена контактной сваркой ограничительная планка 14, имеющая отверстие 15 для прохода инструмента (отвертки) при завертывании винта 9. Такое же отверстие 15 выполнено в детали 3 [4]. Монтажная коробка 17 показана пунктиром. Устройство в сборе вводится внутрь монтажной коробки 17, встроенной в стене помещения. При завинчивании винтов 9 их резьбовые стержни перемещают в осевом направлении скобы 12 и зажимные элементы 5, 6, которые в результате взаимодействия с наклонными поверхностями 18 опорных деталей 3 и 4 перемещаются одновременно по горизонтали и заклинивают корпус 1 внутри монтажной коробки 17, обеспечивая надежное крепление розетки, что является преимуществом конструкции данного устройства.
