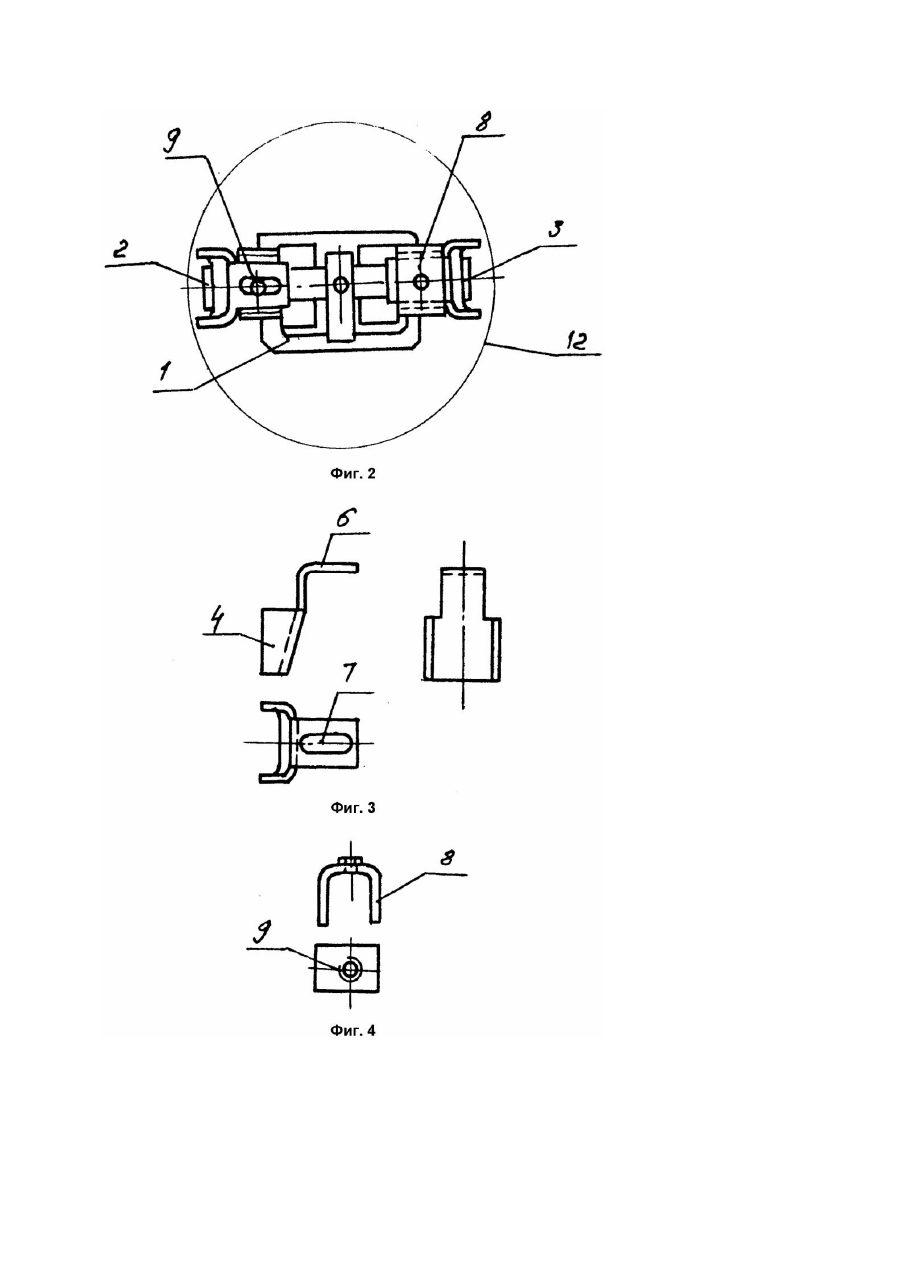

Пристрій для кріплення розетки

Изобретение относится к бытовой электротехнике для крепления розетки штепсельной в монтажной коробке при скрытой проводке в стене помещения. Известно устройство для крепления деталей, содержащее болт и три клиновых элемента, один из которых центральный, выполнен с симметрично наклонными относительно оси болта боковыми поверхностями и установлен на стержне болта с возможностью взаимодействия с наклонными боковыми поверхностями двух боковых клиновых элементов (см.: А.с. СССР №838114, кл.5 F16B13/10, 1979г.). Такое устройство устанавливается в отверстии базовой детали механизма и используется для крепления изделия на конце болта. Недостаток известного устройства состоит в том, что боковые клиновые элементы соединены между собой перемычкой, в которой выполнено отверстие под стержень болта, что исключает возможность его использования для крепления корпуса розетки штепсельной в монтажной коробке, где имеются два отверстия под винты зажимных элементов. Прототипом изобретения является устройство для крепления штепсельной розетки в монтажной коробке, содержащее скобу с двумя резьбовыми отверстиями под винты, установленными в отверстиях по боковым сторонам корпуса розетки и несущими зажимные элементы, выполненные в виде поворотных лапок с зубьями, расположенными в боковых окнах скобы (серийная розетка штепсельная, ГОСТ 73960 - 89). Недостаток известного устройства состоит в том, что его конструкция не обеспечивает надежного закрепления корпуса розетки внутри полости монтажной коробки и не отвечает требованиям безопасности, т.к. не исключены случаи выпадания розетки из монтажной коробки. В основу изобретения поставлена задача обеспечить повышение надежности крепления корпуса розетки внутри монтажной коробки и выполнение техники безопасности. Поставленная задача решается тем, что в устройстве для крепления розетки в монтажной коробке, содержащим корпус с двумя отверстиями, в которых установлены винты, соединенные с зажимными элементами, согласно изобретению, корпус имеет трапециевидную форму, каждый зажимной элемент выполнен в виде клина, снабженного отогнутой лапкой с овальным отверстием, в котором размещен стержень винта, на последнем установлена П-образная фиксирующая скоба, охватывающая упомянутую лапку, и имеющая резьбовое отверстие под винт. Выполнение корпуса розетки трапециевидной формы и зажимных элементов в виде клина, выполненных с отогн утой лапкой с овальным отверстием и расположенной в П-образной фиксирующей скобе с резьбовым отверстием под стержень винта позволяет при завертывании указанного винта производить независимо друг от друга перемещения зажимного элемента по наклонной поверхности корпуса розетки для надежного закрепления ее в монтажной коробке, смонтированной в стене помещения при скрытой прокладке электропроводов. Совокупность всех существенных признаков изобретения обеспечивает достижение технического результата заключающегося в повышении надежности крепления розетки в монтажной коробке и обеспечении техники безопасности. На фиг.1 показан общий вид устройства для крепления розетки; на фиг.2 тоже, вид в плане; на фиг.3 в трех проекциях представлен зажимной элемент; на фиг.4 в двух проекциях изображена фиксирующая скоба. Устройство для крепления розетки в монтажной коробке содержит корпус 1 трапециевидной формы с боковыми поверхностями 2, 3, зажимные элементы 4, 5, каждый из которых выполнен в виде клина, снабженного отогнутой лапкой 6 овальным отверстием 7, в котором размещен стержень винта 8, установленного в ступенчатом отверстии 9 в корпусе 1. На каждом винте 8 установлена П-образная фиксирующая скоба 10, имеющая резьбовое отверстие 11 под стержень винта 8 и охватывающая лапку 6 зажимного элемента 4 или 5. Монтажная коробка обозначена поз.12. Устройство в сборе вводится внутрь монтажной коробки 12 (показана пунктиром), встроенной в стене помещения. При завинчивании винтов 8 их резьбовые стержни перемещают в осевом направлении скобы 10 и зажимные элементы 4, 5, которые в результате взаимодействия с поверхностями 2, 3 корпуса 1 перемещаются по горизонтали и заклинивают его в монтажной коробке 12, обеспечивая надежное крепление розетки, что является преимуществом конструкции.
