Пристрій для введення й витягання трубок для вдмухування палива у фурмений прилад і з фурменого приладу доменної печі

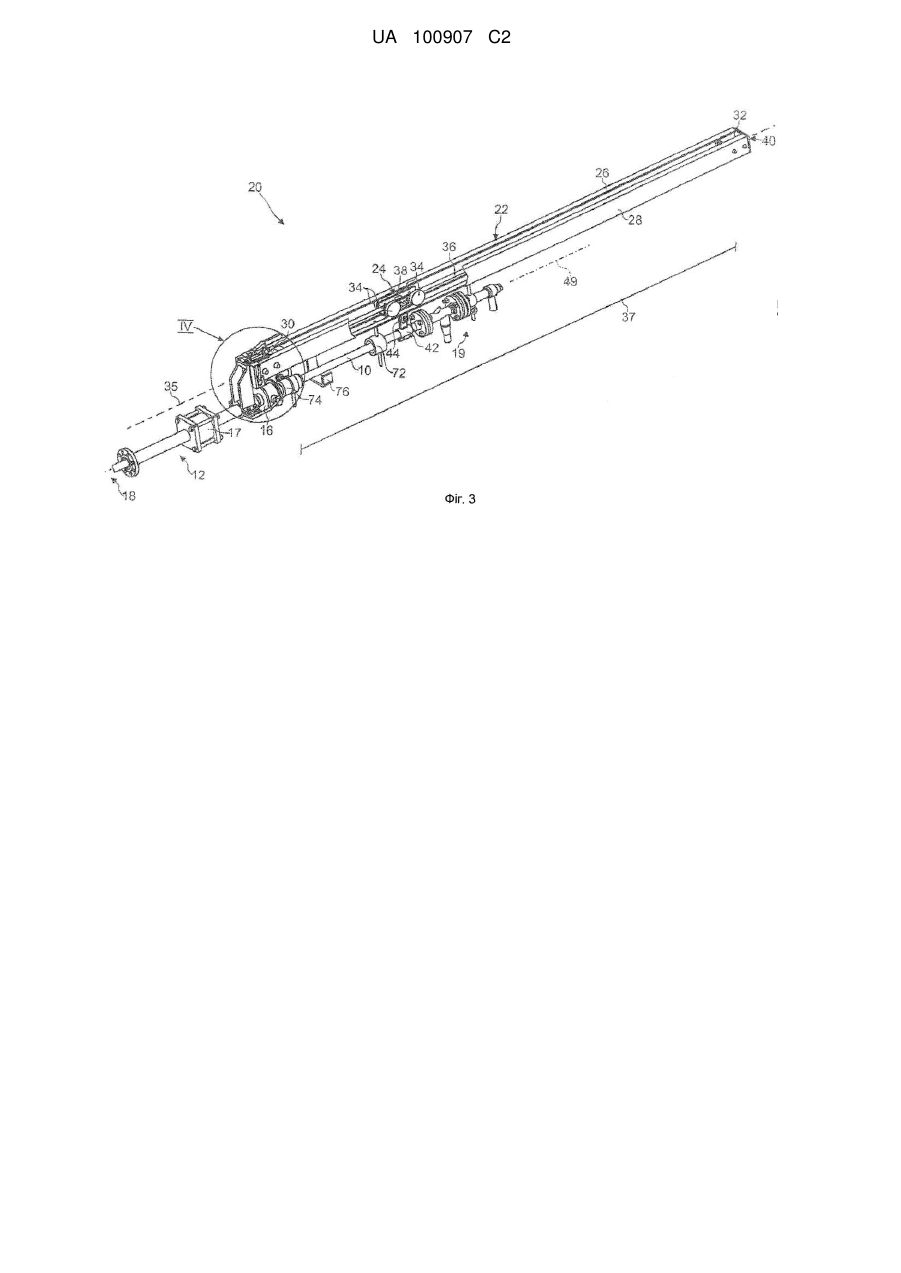

1. Пристрій (20) для введення й витягання трубки (10) для вдмухування палива, насамперед трубки для вдмухування пиловугільного палива у струмі окислювального газу, у фурмений прилад (1) і з фурменого приладу (1) шахтної печі, насамперед доменної печі, при цьому фурмений прилад містить кожух (12) трубки, що задає вісь (49) введення/витягання й встановлений у співвісному подовженні каналу трубки, через який трубка для вдмухування палива може бути введена у фурмений прилад, при цьому пристрій містить:

лінійну напрямну (22) і каретку (24), що рухливо опирається на лінійну напрямну, при цьому каретка виконана з можливістю взаємодії зі сполучним пристроєм (42) для з'єднання трубки (10) для вдмухування з кареткою (24) так, що трубка для вдмухування палива є переміщуваною за допомогою каретки в осьовому напрямку уздовж осі переміщення, при цьому лінійна напрямна містить механізм (36, 38) для лінійного переміщення каретки уздовж осі (35) напрямної й перший півзамок (64, 65, 66) для установки лінійної напрямної на фурмений прилад, і

монтажну опору (50), що має другий півзамок (57, 58, 62), виконаний з можливістю взаємодії з першим півзамком лінійної напрямної (22) для знімного прикріплення лінійної напрямної до фурменого приладу,

при цьому перший півзамок і другий півзамок містять швидкодіючу кріпильну деталь (60, 70) для скріплення разом опори (56) і контропори (64) цих півзамків, при цьому ці опори (56, 64) і монтажна опора (50) виконані для орієнтації лінійної напрямної (22) так, що вісь (35) напрямної лінійної напрямної паралельна осі (49) введення/витягання й так, що вісь переміщення з'єднаної з кареткою трубки для вдмухування палива є співвісною з віссю (49) введення/витягання при знаходженні півзамків у зачепленні.

2. Пристрій за п. 1, в якому монтажна опора (50) виконана для опори лінійної напрямної (22) консольним чином при знаходженні півзамків у зачепленні.

3. Пристрій за п. 1 або 2, в якому механізм (36, 38) є самогальмівним в осьовому напрямку для запобігання небажаного прямолінійного переміщення каретки (24) уздовж осі (35) напрямної.

4. Пристрій за будь-яким з пп. 1-3, в якому механізм (36, 38) містить ходовий гвинт (36), установлений з можливістю обертання навколо осі напрямної у лінійній напрямній, а каретка містить ходову гайку (38), розташовану на ходовому гвинті для лінійного переміщення каретки (24) за допомогою обертання ходового гвинта, при цьому сполучення матеріалу ходового гвинта й ходової гайки, а також кут підйому різьблення ходового гвинта переважно вибрані так, що механізм є самогальмівним.

5. Пристрій за будь-яким з пп. 1-3, в якому механізм містить ланцюговий привід, ремінний привід або рейкову зубчасту передачу, призначені для прямолінійного переміщення каретки й, переважно, виконані самогальмівними.

6. Пристрій за будь-яким із попередніх пунктів, в якому швидкодіюча кріпильна деталь містить кріпильну сергу (70) з важільним приводом (68) на першому півзамку або на другому півзамку й гак (60) на другому півзамку, відповідно на першому півзамку, при цьому гак виконаний з можливістю взаємодії з кріпильною сергою для закріплення лінійної напрямної на монтажній опорі.

7. Пристрій за п. 5 або 6, який містить також виступ (66) на першому півзамку або на другому півзамку й зубець (62) на другому півзамку, відповідно на першому півзамку, при цьому зубець призначений для зачеплення з виступом для того, щоб блокувати лінійну напрямну на монтажній опорі.

8. Пристрій за будь-яким із попередніх пунктів, в якому монтажна опора (50) постійно або знімно прикріплена до фурменого приладу, насамперед до кожуха трубки, і в якому опора другого півзамка виконана за допомогою опорної плити (56), що задає опорну поверхню (57), яка, переважно, перпендикулярна заданої кожухом трубки осі (49) введення/витягання.

9. Пристрій за п. 8, в якому контропора першого півзамка є контропорною плитою (64), що задає контропорну поверхню (65), яка, переважно, перпендикулярна осі (35) напрямної.

10. Пристрій за будь-яким із попередніх пунктів, що містить також сполучний пристрій (42) для з'єднання трубки для вдмухування з кареткою.

11. Пристрій за п. 10, в якому каретка (24) містить першу сполучну ділянку (44), і в якому сполучний пристрій містить хомут (46) для радіальної й осьової фіксації трубки (10) для вдмухування й другу сполучну ділянку (48), виконану з можливістю з'єднання з першою сполучною ділянкою (44) так, що трубка для вдмухування палива є переміщуваною за допомогою каретки в осьовому напрямку уздовж осі переміщення.

12. Пристрій за будь-яким із попередніх пунктів, в якому лінійна напрямна (22) містить щонайменше одну подовжену балку (26, 28), що задає лінійну доріжку, при цьому каретка (24) рухливо встановлена з опорою на лінійну доріжку балки.

13. Пристрій за будь-яким із попередніх пунктів, в якому лінійна напрямна (22) має такі розміри, що довжина ходу каретки (24) більше, ніж глибина введення трубки (10) для вдмухування.

14. Застосування пристрою за будь-яким із попередніх пунктів для зміни трубок (10) для вдмухування палива, насамперед трубок для вдмухування пиловугільного палива у струмі окислювального газу, на фурменому приладі доменної печі.
