Тримач

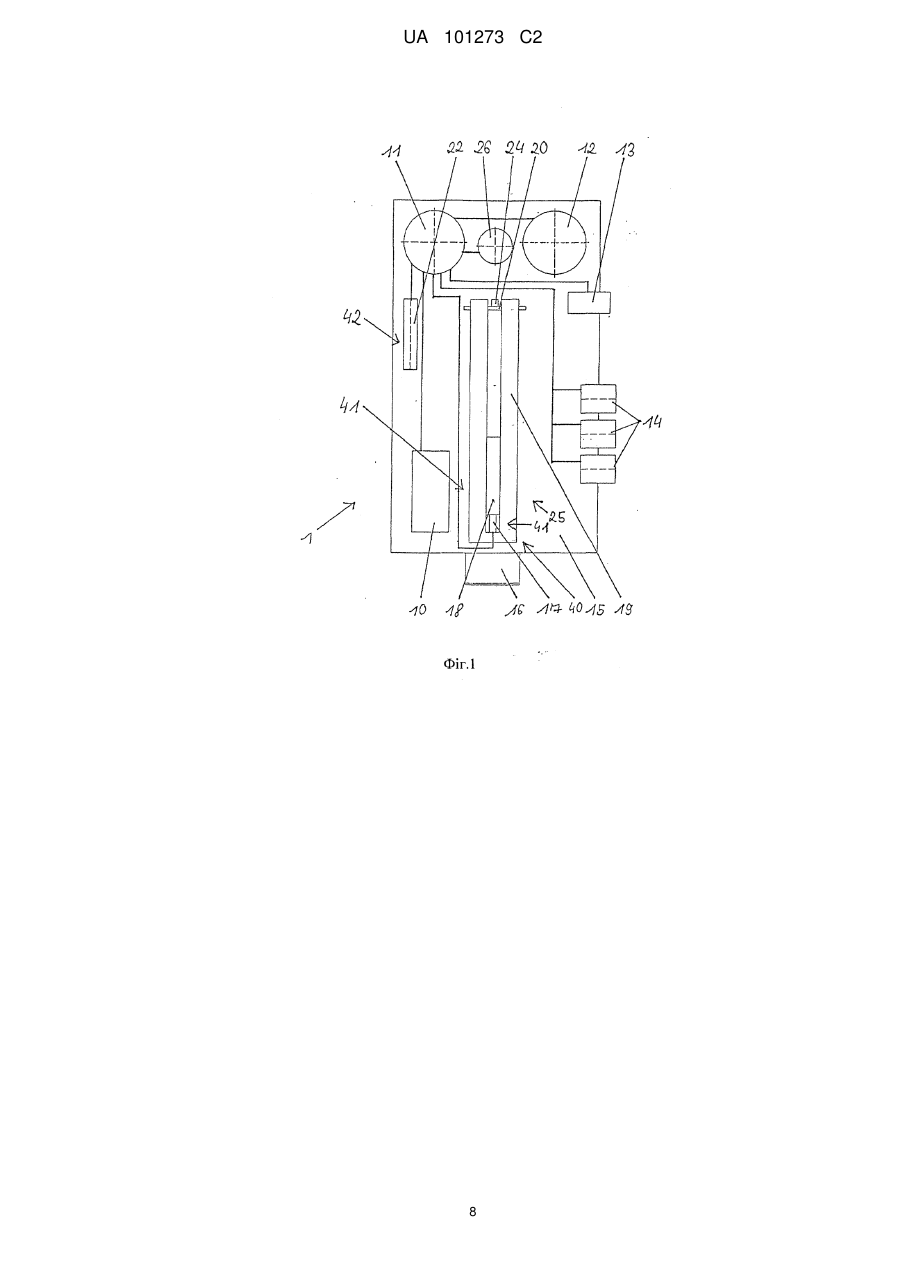

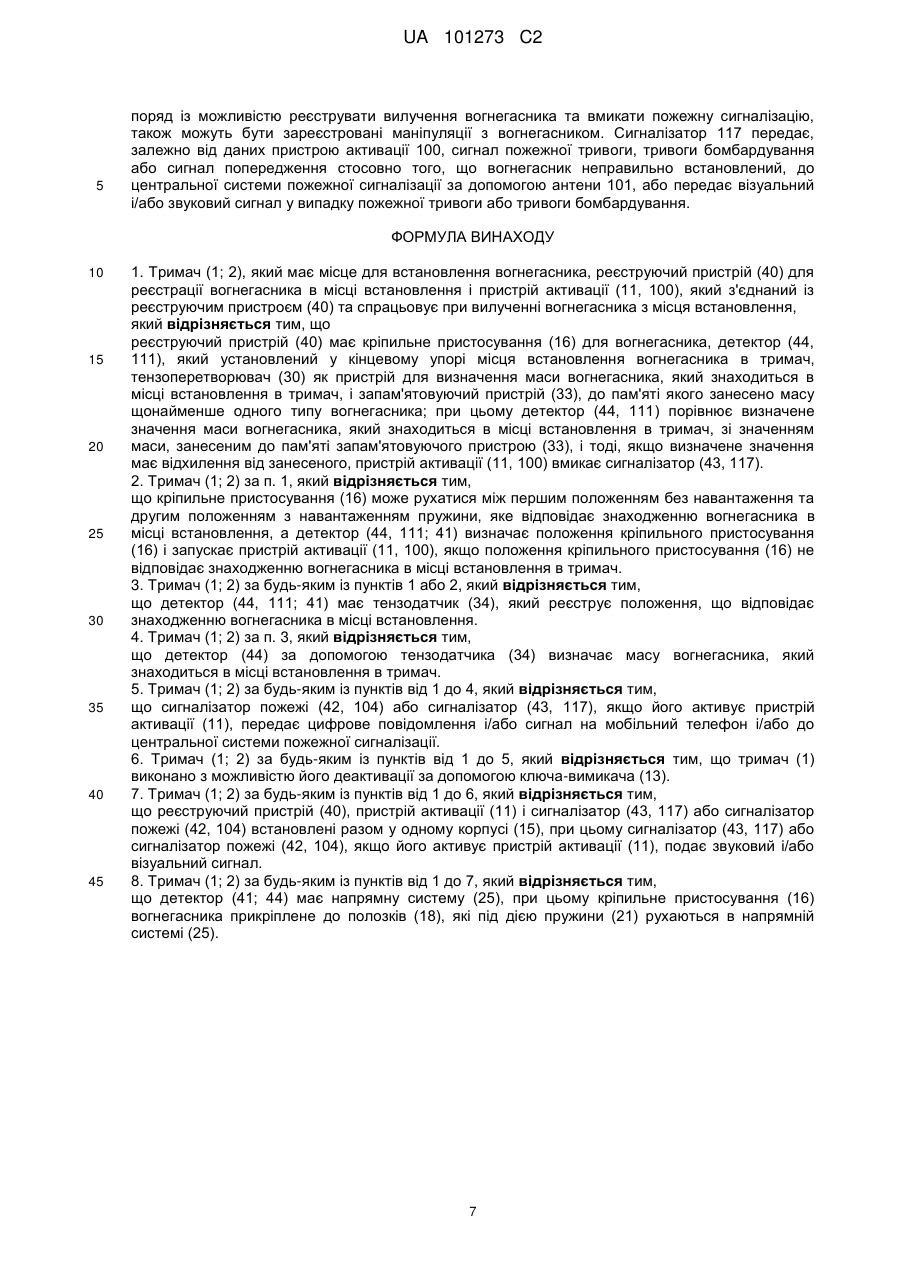

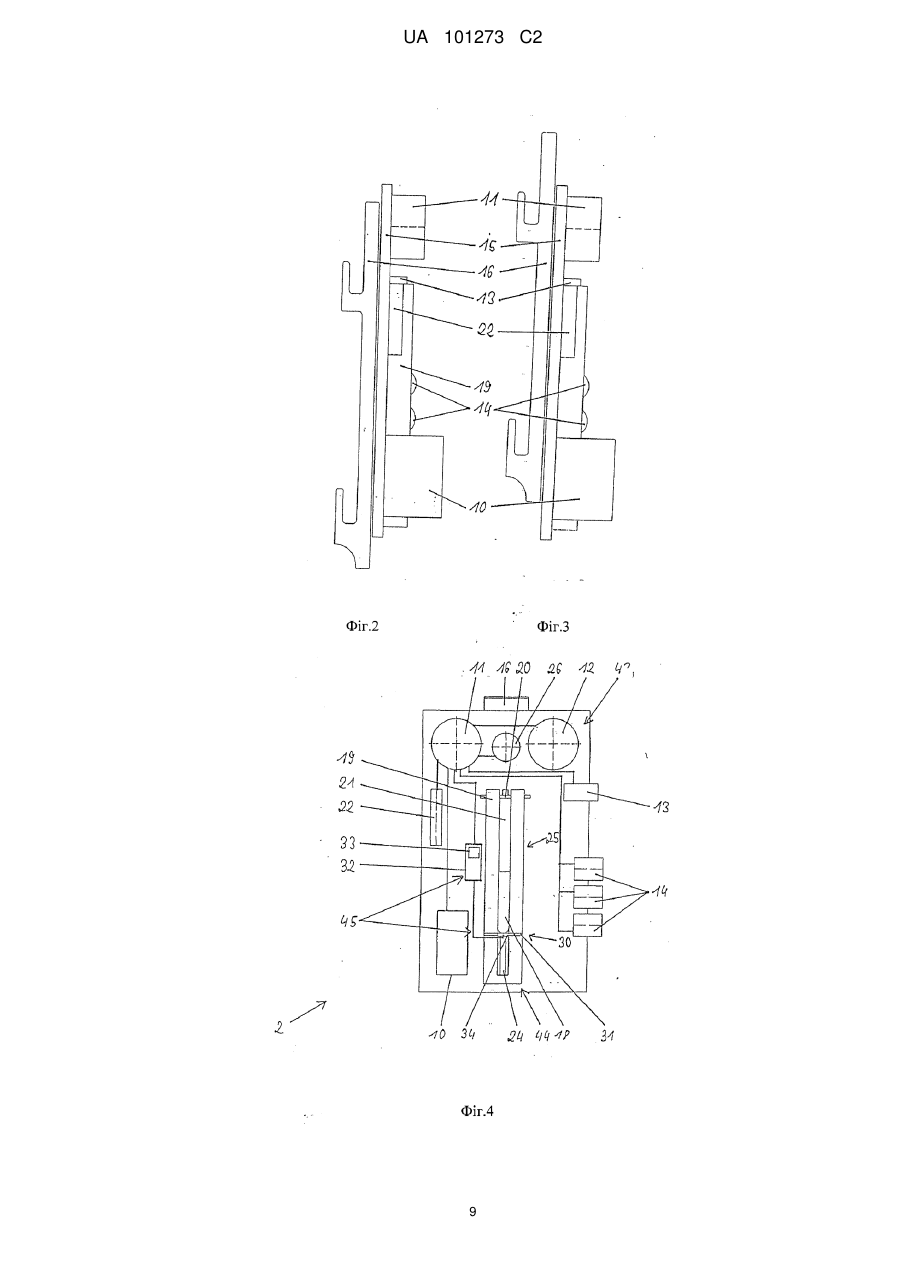

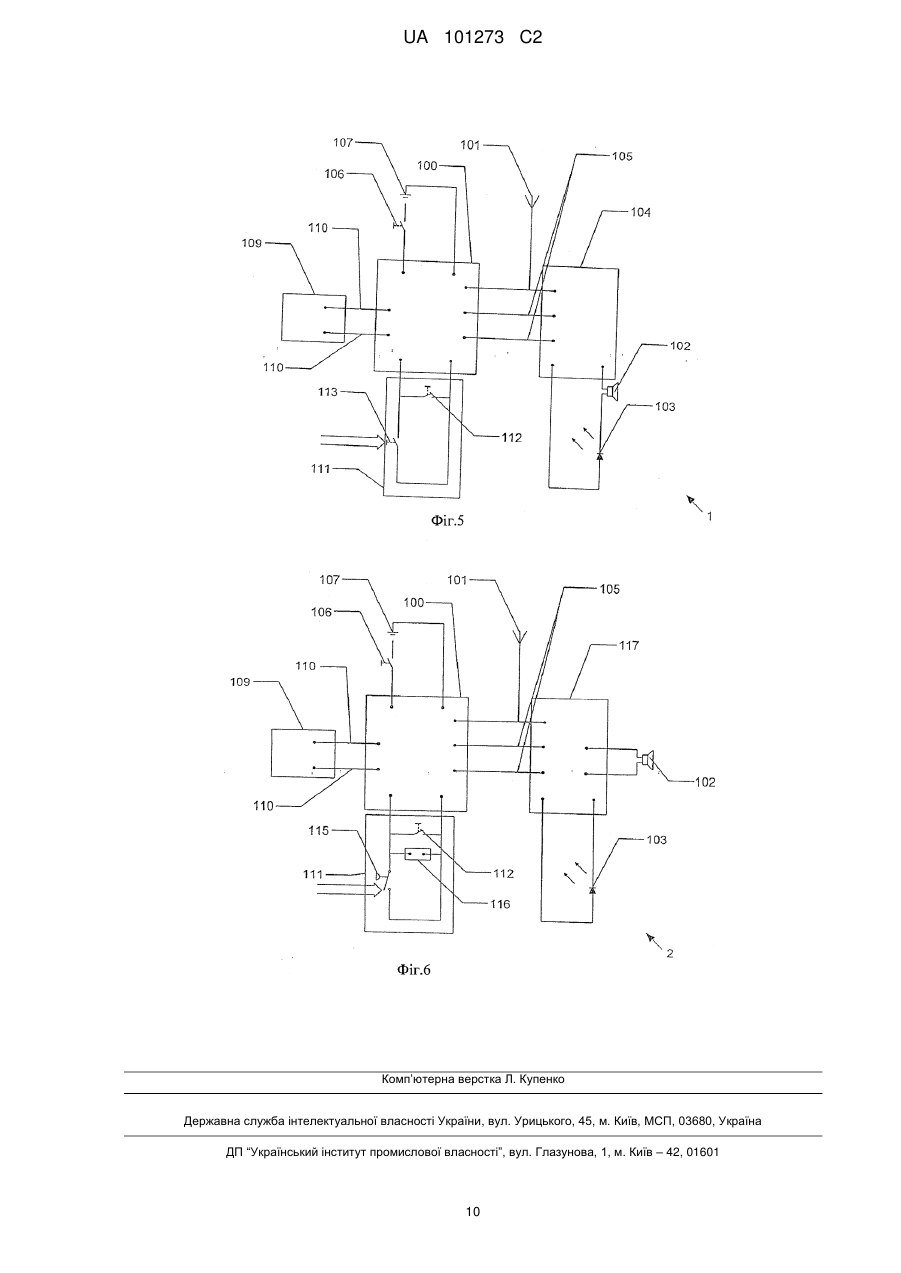

Реферат: Винахід належить до тримача (1, 2), який має місце для встановлення вогнегасника і реєструючий пристрій (40) для реєстрації вогнегасника в місці встановлення, причому пристрій активації (11, 100) з'єднаний із реєструючим пристроєм (40) для того, щоб запускати сигналізатор пожежі (42, 104) чи сигналізатор (43, 117), коли реєструючий пристрій (40) виявляє, що вогнегасник вилучили з місця встановлення. UA 101273 C2 (12) UA 101273 C2 UA 101273 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до тримача, який має місце для встановлення вогнегасника і реєструючий пристрій для реєстрації вогнегасника в місці встановлення. Відомо багато тримачів для вогнегасників, які утримують готовий вогнегасник у спеціальних місцях їхнього розташування, наприклад, у будівлі, щоб за необхідністю вогнегасник був легкодоступним неподалік від джерела займання. Для того, щоб легше можна було знайти вогнегасник у випадку пожежі, в DЕ 202005009481 U1 запропоновано вказувати на місце розташування вогнегасника за допомогою візуального/звукового сигналу, при цьому вмикання сигналу здійснює детектор диму. Однак, також відомо багато схем, які подають сигнал про те, що вогнегасник вилучили з його місця знаходження. Наприклад, з DЕ 1 708 098 відомий тримач для вогнегасника, де тримач обладнаний вмикачем для вмикання світлового сигналізатора і/або звукового сигналізатора у випадку вилучення вогнегасника з тримача. Вмикач встановлений у тримачі як контактний вмикач, на який тисне вогнегасник. З US2007/0028673 А1 відомий пристрій для дистанційного контролю щонайменше одного вогнегасника. Пристрій включає детектор для визначення відсутності вогнегасника у встановленому положенні на місці його знаходження. Також пристрій включає детектор для моніторингу тиску вогнегасника, детектор для реєстрації доступу до вогнегасника і пристрій для передачі контрольного звіту з пункту розміщення вогнегасника до головного пункту. З DЕ 20 2008 007 854 U1 відомий вогнегасник, оснащений сигналізатором безпеки; при цьому вогнегасник оснащений важелем, контактним штирем безпеки вогнегасника, сигналізатором безпеки та контактним датчиком. При цьому сигнал тривоги подається тоді, коли контактний штир безпеки вийнятий зі свого гнізда. З FR 2 455 774 відомий тримач для вогнегасника, де зазначений тримач вмикає пожежну сигналізацію, коли вогнегасник вилучають із тримача. Коли вмикається контактний вмикач, установлений у верхньому кінці напрямної системи, запускається пожежна сигналізація. Пружина розтягується вагою вогнегасника настільки, що у встановленому положенні вогнегасника в тримач контактний вмикач не вмикається. Контактний вмикач вмикається тоді, коли вогнегасник вилучають із його підвіcного пристосування. При цьому пружина тягне вгору підвіcне пристосування – і тоді підвіcне пристосування за допомогою зусилля пружини вмикає контактний вмикач і тим самим вмикає пожежну сигналізацію. У зазначеному документі також запропоновано будову підвіcного пристосування як пружинних вагів з метою встановлення маси вогнегасника, підвішеного в підвіcне пристосування. З JР 9 313 635 А відомий тримач, де контактний вмикач вмикається під дією зусилля пружини, яке виникає при припиненні дії ваги вогнегасника, яка розтягує пружину, тисне на контактний вмикач і тим самим тримає його вимкненим. З JР 10 027 286 А відомий тримач, оснащений контактним вмикачем, який вмикається залежно від ваги вогнегасника. Контактний вмикач вмикається тоді, коли вогнегасник перестає тиснути на нього своєю вагою. Суть винаходу Завданням винаходу є вдосконалення тримача для вогнегасника. Це завдання вирішується за допомогою тримача, який має місце встановлення вогнегасника; реєструючий пристрій для реєстрації вогнегасника в місці встановлення; і пристрій активації, з'єднаний із реєструючим пристроєм, який спрацьовує при вилученні вогнегасника з його місця встановлення; при цьому реєструючий пристрій має кріпильне пристосування для вогнегасника; детектор, установлений у кінцевому упорі в місці встановлення вогнегасника в тримач; тензоперетворювач як пристрій для визначення маси вогнегасника, який знаходиться в місці встановлення в тримач; і запам'ятовуючий пристрій, до пам'яті якого занесено масу щонайменше одного типу вогнегасника; причому детектор порівнює визначене значення маси вогнегасника, який знаходиться в місці встановлення в тримач, зі значенням маси, занесеним до пам'яті запам'ятовуючого пристрою, і тоді, якщо визначене значення має відхилення від занесеного значення, пристрій активації вмикає сигналізатор. Переважні варіанти реалізації розкриті в подальшому описі та доданій формулі винаходу. Згідно з даним винаходом тримач для вогнегасника може вмикати пожежну сигналізацію наступним чином: зазначений тримач для вогнегасника має з'єднані між собою пристрій активації та реєструючий пристрій, при цьому пристрій активації запускає щонайменше один сигналізатор пожежі, коли реєструючий пристрій виявляє вилучення вогнегасника з місця встановлення. Перевага даного винаходу полягає в тому, що у випадку пожежі при вилученні вогнегасника з тримача вмикається пожежна сигналізація і людина, яка вилучила вогнегасник, може негайно починати гасити джерело займання, а не шукати ручну пожежну сигналізацію для увімкнення 1 UA 101273 C2 5 10 15 20 25 30 35 40 45 50 55 сигналу пожежної тривоги або повідомляти про пожежну тривогу телефоном. Таким чином, є можливість загасити джерело займання на початковій стадії, і на цій стадії ще є можливим загасити джерело займання з використанням менших ресурсів та з порівняно малою завданою шкодою, ніж у випадку більш пізнього гасіння. У одному варіанті реалізації даного винаходу реєструючий пристрій тримача має кріпильне пристосування для вогнегасника і детектор, причому кріпильне пристосування може рухатися між першим положенням без навантаження і другим положенням із навантаженням пружини, яке відповідає знаходженню вогнегасника у місці встановлення, а детектор встановлює положення кріпильного пристосування і запускає пристрій активації, якщо положення кріпильного пристосування не відповідає знаходженню вогнегасника у місці встановлення. Таким чином забезпечується вмикання пожежної сигналізації при вилученні вогнегасника. У ще одному варіанті реалізації даного винаходу реєструючий пристрій містить пристрій для визначення маси вогнегасника, який знаходиться в місці встановлення, та детектор, що порівнює визначене значення маси вогнегасника, який знаходиться у місці встановлення, з попередньо заданим значенням, при цьому пристрій активації, з'єднаний із реєструючим пристроєм, запускає детектор, якщо при порівнянні виявлено відхилення, яке досягає порогового значення. Таким чином забезпечується виявлення маніпуляцій із вогнегасником та виявлення вилучення вогнегасника для гaciння пожежі. У ще одному варіанті реалізації даного винаходу детектор має запам'ятовуючий пристрій, до якого занесено значення маси щонайменше одного типу вогнегасника, при цьому детектор порівнює визначене значення маси вогнегасника, який знаходиться у місці встановлення, зі значенням маси вогнегасника, занесеним до запам'ятовуючого пристрою, і запускає пристрій активації у випадку відхилення визначеного значення від занесеного. Таким чином у тримачі забезпечується виявлення маніпуляцій з вогнегасником, наприклад, заміни вогнегасника іншим вогнегасником, та виявлення вилучення вогнегасника для гaciння пожежі. Також забезпечене виявлення вилучення вогнегасника з метою ввімкнути пожежну сигналізацію. У одному варіанті реалізації даного винаходу реєструючий пристрій має тензоперетворювач для вимірювання маси вогнегасника, який знаходиться у місці встановлення в тримач. Зазначений варіант реалізації має перевагу, яка полягає в тому, що тримач може легко та надійно виявляти зміни маси в кріпильному пристосуванні. У ще одному варіанті реалізації даного винаходу, тензоперетворювач у складі тензометричного приладу має пластину, за деформацією якої визначається маса вогнегасника, що знаходиться в тримачі у місці свого встановлення. Зазначений варіант реалізації має перевагу, яка полягає в тому, що масу вогнегасника можна легко та надійно визначати, а прилад має низький рівень зношуваності. У одному варіанті реалізації даного винаходу реєструючий пристрій має контактний вмикач, який подає сигнал про установку вогнегасника в тримач. Таким чином забезпечується просте та надійне виявлення вогнегасника в місці встановлення в тримач. У ще одному варіанті реалізації даного винаходу детектор, коли його активує пристрій активації, надсилає цифрове повідомлення i/або сигнал на мобільний телефон i/або до центральної системи пожежної сигналізації. Таким чином легко й надійно можна передавати сигнал пожежної тривоги та інформувати про пожежну тривогу необхідні групи людей. У ще одному варіанті реалізації даного винаходу тримач може бути деактивованим за допомогою ключа-вимикача. Як наслідок при обслуговуванні тримача пожежна сигналізація не вмикається. У ще одному варіанті реалізації даного винаходу реєструючий пристрій, пристрій активації та детектор встановлені в одному корпусі всі разом, при цьому детектор, коли його активує пристрій активації, передає звуковий i/або візуальний сигнал. Таким чином забезпечується можливість знайти вогнегасник, який знаходиться в тримачі, в темряві і/або задимленій кімнаті у випадку виникнення пожежі. У ще одному варіанті реалізації даного винаходу реєструючий пристрій має напрямну систему, в якій кріпильне пристосування вогнегасника приєднане до полозків, які працюють, рухаючись у напрямній системі під дією пружини. Зазначений варіант реалізації має перевагу, яка полягає в тому, що реєструючий пристрій може стабільно та надійно виявляти й утримувати вогнегасник порівняно високої вагової категорії. Винахід буде пояснений більш детально далі з посиланням на фігури, на яких зображено наступне: на фіг. 1 представлений схематичний вид у плані тримача згідно з першим варіантом реалізації; 2 UA 101273 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 2 та фіг. 3 представлений схематичний виду збоку тримача згідно з першим варіантом реалізації; на фіг. 4 представлений схематичний вид у плані тримача згідно з другим варіантом реалізації; на фіг. 5 представлена принципова електрична схема тримача згідно з першим варіантом реалізації; на фіг. 6 представлена принципова електрична схема тримача згідно з другим варіантом реалізації. На фіг. 1 зображений схематичний вид у плані тримача 1 згідно з першим варіантом реалізації. У корпусі 15 тримача 1 встановлені джерело напруги 10 i ключ-вимикач 13. У кopпycі 15 також встановлено множину світлових елементів 14, гучномовець 12 i антену 22, які разом є частиною сигналізатора пожежі 42. У кopпyci 15 пристрій активації 11 під'єднаний до джерела напруги 10 за допомогою першого електричного з'єднання. Реєструючий пристрій 40 містить детектор 41 i кріпильне пристосування 16, причому детектор 41 має напрямну систему 25, яка містить контактний вмикач 17 і полозки 18. Полозки 18 напрямної системи 25 приєднані до кріпильного болта 20 за допомогою пружини 21. Полозки 18 можуть рухатися в напрямних 19 напрямної системи 25, причому полозки 18 мають кріпильні елементи, що включають кріпильне пристосування 16, за допомогою якого можна повісити вогнегасник. Контактний вмикач 17 детектора 41 з'єднаний за допомогою другого електричного з'єднання з пристроєм активації 11 i встановлений у напрямних 19 так, що полозки 18 можуть вмикати контактний вмикач 17. Корпус 15 має жолобок 24 на потенційній траєкторії руху полозків 18 для того, щоб усередині корпусу 15 направляти кріпильні елементи, які утримують кріпильне пристосування 16. Якщо корпус 15 тримача 1 встановлений вертикально на стенді або на стіні будівлі, пружина 21 попередньо розтягнута вагою кріпильного пристосування 16 i полозків 18. У цьому випадку вибирають таку пружину 21, щоб при такому стані пружини полозки 18 не контактували з контактним вмикачем 17 і положення контактного вмикача 17 залишалося без будь-яких змін. Якщо вогнегасник встановлений у кріпильне пристосування 16, полозки 18 разом із кріпильним пристосуванням 16 рухаються вниз і пружина 21 розтягується. Якщо вогнегасник має мінімальну задану масу і знаходиться в місці встановлення в кріпильне пристосування 16, полозки 18 утримують контактний вмикач 17 у кінцевому упорі напрямних 19. Місце встановлення – це місце, в якому вогнегасник правильно встановлений у кріпильне пристосування 16 і штовхає полозки, з'єднані з кріпильним пристосуванням 16, та тисне на контактний вмикач 17. У цьому стані контактний вмикач 17 знаходиться в положенні перемикання, відмінному від того, коли полозки не контактують із контактним вмикачем. Ключ-вимикач 13 призначений для активації тримача 1 для контролю вилучення вогнегасника з кріпильного пристосування 16 після того, як вогнегасник був установлений до кріпильного пристосування 16. Деактивація тримача 1 при його обслуговуванні може запобігти вмиканню сигналу пожежної тривоги сигналізатором пожежі 42, зокрема гучномовцем 12, і також може запобігти надсиланню повідомлення на мобільний телефон або до центральної системи пожежної сигналізації. Таким чином працездатність тримача 1 може регулярно перевірятися без вмикання пожежної сигналізації. Коли положення вогнегасника змінюється з положення, яке відповідає знаходженню в місці встановлення, на положення, яке відповідає вилученню вогнегасника з кріпильного пристосування 16, розтягнута пружина 21 стискається і відтягує кріпильне пристосування 16 та полозки 18 від контактного вмикача 17, оскільки кріпильне пристосування 16 стає ненавантаженим. У результаті того, що контактний вмикач 17 стає ненавантаженим, контактний вмикач 17 займає положення перемикання, яке відповідає ненавантаженому кріпильному пристосуванню 16. Детектор 41, який містить контактний вмикач 17, з'єднаний через друге електричне з'єднання з пристроєм активації 11 і запускає пристрій активації 11, якщо положення перемикання контактного вмикача 17 змінюється з такого, що відповідає навантаженому кріпильному пристосуванню 16, на таке, що відповідає ненавантаженому кріпильному пристосуванню 16. Запущений пристрій активації 11 вмикає сигналізатор пожежі 42, щоб сповістити про наявність пожежі чи утворення диму. У цьому випадку вилучення вогнегасника аналогічне за своєю дією вмиканню сигналу пожежної тривоги за допомогою ручної пожежної сигналізації. Це технічне рішення має перевагу, яка полягає в тому, що у випадку пожежі людині, яка виявляє загоряння, не потрібно витрачати час на оповіщення про наявність пожежі, а потім починати боротьбу з вогнем, вона одразу вмикає пожежну сигналізацію, починаючи боротьбу з вогнем за допомогою вилученого вогнегасника. Якщо пожежу все ще можна загасити безпосередньо на 3 UA 101273 C2 5 10 15 20 25 30 35 40 45 50 55 60 початковій стадії поширення з використанням вогнегасників, таке вмикання пожежної сигналізації забезпечує перевагу заощадження часу для боротьби з вогнем, оскільки на вмикання пожежної сигналізації час не витрачається. Згідно з попереднім рівнем техніки людина, яка виявляє пожежу, повинна починати боротьбу з вогнем у випадку його виявлення. Однак це відстрочує увімкнення пожежної сигналізації і тим самим професійну боротьбу з вогнем, яку починають пожежники, або негайну боротьбу з джерелом загоряння за допомогою вогнегасника у випадку, якщо людина зайнята пошуком ручної пожежної сигналізації чи здійсненням телефонного дзвінка з метою оповіщення пожежників. Сигналізатор пожежі 42 містить гучномовець 12, світлові елементи 14 і антену 22, які з'єднані з пристроєм активації 11, причому сигналізатор пожежі 42 вмикає пожежну сигналізацію тоді, коли він активується пристроєм активації 11. При виникненні пожежі гучномовець 12 подає чіткий та зрозумілий звуковий сигнал і одночасно світлові елементи 14 подають візуальний сигнал, щоб оповістити про виникнення пожежі й у той же час полегшити пошук вогнегасника. У цьому варіанті реалізації антена 22 використовується для надсилання повідомлення і/або сигналу на мобільний телефон і/або центральну систему пожежної сигналізації. Таким чином сигналізатор пожежі 42 може запустити пожежну сигналізацію по всій будівлі та ініціювати евакуацію з будівлі. Крім того, таким чином може бути локалізоване місце виникнення пожежі, щоб пожежним чи центральній системі пожежної сигналізації вказати на джерело займання за допомогою, наприклад, табло для сигналів пожежної тривоги. Однак, для якнайшвидшого оповіщення якнайбільшої кількості людей на ураженій вогнем території будівлі чи місця загального користування можуть бути залучені інші компоненти, якими є інші підходящі сигналізатори пожежі 42. У цьому варіанті реалізації зв'язок із іншими сигналізаторами пожежі здійснюється через антену 22 за допомогою радіозв'язку. Однак, є можливими інші засоби передачі сигналу, наприклад, через електричні дроти, світлові сигнали або звукові сигнали. Пристрій активації 11 також з'єднаний із детектором диму 26, установленим у корпусі 15. Це технічне рішення має перевагу, яка полягає в тому, що, наприклад, у випадку відмови радіозв'язку, тримач 1 здатний детектувати джерело займання, яке виникло в кімнаті, де знаходиться тримач 1, або на території поблизу тримача 1, і в результаті пристрій активації 11 може активувати сигналізатор пожежі 42. Для того, щоб дим від пожежі міг ефективніше проникати до корпусу 15, на верхній і нижній поверхні корпусу 15 знаходяться вентиляційні щілини (не показані); зазначені вентиляційні щілини дозволяють диму від пожежі проникати до корпусу 15. У цьому варіанті реалізації детектор диму 26 встановлений у корпусі 15, але він може бути також встановлений зовні корпусу 15, наприклад, у пожежонебезпечному місці або на стелі приміщення, щоб виявити пожежу на ранній стадії. Електричне живлення тримача 1 здійснюється за допомогою батареї 10 і/або під'єднання до електромережі (не показано). Батарея 10 забезпечує передачу як візуальних та звукових сигналів, так і радіозв'язку через антену 22, у випадку відсутності електричного живлення від мережі через відключення подачі електроенергії. На фіг. 2 та фіг. 3 показаний схематичний вид збоку тримача 1 згідно з першим варіантом здійснення. Кріпильне пристосування 16 на фіг. 2 зображене в положенні, яке відповідає знаходженню вогнегасника в місці встановлення, як це показано на фіг. 1. На фіг. 3 кріпильне пристосування 16 зображене в положенні вилучення вогнегасника, тобто коли кріпильне пристосування 16 розташоване в тримачі 1 у положенні без навантаження. Проміжні положення між кріпильним пристосуванням 16 у положенні вилучення вогнегасника та кріпильним пристосуванням 16 у положенні, яке відповідає знаходженню вогнегасника в місці встановлення, досягаються тоді, коли вогнегасник, маса якого стала меншою за мінімальну, встановлюється в кріпильне пристосування 16. Крім того, такі проміжні положення можуть також досягатися встановленим у кріпильне пристосування 16 вогнегасником, який уже використовували і частково опорожнили. У цих випадках немає можливості керувати контактним вмикачем 17, як показано на фіг. 1 згідно з першим варіантом реалізації, і таким чином, якщо встановити такий вогнегасник, пожежна сигналізація або сигнал пожежної тривоги не може бути заново налаштований працівником обслуговування. Це технічне рішення має перевагу, яка полягає в тому, що певні мінімальні розміри вогнегасника, які можуть бути прийнятними для даного місця знаходження, можна налаштувати для тримача 1 за допомогою налаштування жорсткості пружини 21, показаної на фіг. 1. На фіг. 4 представлений схематичний вид у плані тримача 2 згідно з другим варіантом реалізації. Тримач 2 по суті конструктивно відповідає зображеному на фіг. 1 тримачу 1. У подальшому тексті ідентичні елементи позначені тими самими символами-посиланнями. Однак, замість контактного вмикача 17, тримач 2 має детектор 44, який містить тензоперетворювач 30 в складі тензометричного приладу 45, з'єднаний із блоком аналізу даних 32, подібним до 4 UA 101273 C2 5 10 15 20 25 30 35 40 45 50 55 60 реєструючого пристрою 40, показаного на фіг. 1. Тензоперетворювач 30 містить пластину 31, на нижній стороні якої встановлений тензодатчик 34 для реєстрування будь-якої деформації пластини 31, коли вона навантажена полозками 18. Залежно від маси вогнегасника, встановленого в кріпильне пристосування 16, розташовані на пластині 31 полозки 18 деформують її. У цей час блок аналізу даних 32 реєструє деформацію пластини 31 і визначає масу вогнегасника, встановленого в кріпильне пристосування 16, виходячи з деформації пластини 31. Якщо визначена маса вогнегасника, встановленого в кріпильне пристосування 16, не відповідає масі, попередньо занесеній до запам'ятовуючого пристрою 33 блока аналізу даних 32, то детектор 44 запускає пристрій активації 11, який активуючи сигналізатор 43 вмикає сигналізацію. При цьому детектор 44 може виявити як вилучення вогнегасника з місця встановлення в тримач, так і неправильне встановлення вогнегасника. Детектор 44 запускає пристрій активації 11, який активує сигналізатор 43 для виконання певної функції. При цьому сигналізатор 43 має такі функції, як подавання сигналу пожежної тривоги, тривоги бомбардування чи сигналу попередження стосовно того, що вогнегасник неправильно встановлений. Сигналізатор 43 містить гучномовець 12 для подачі звукових сигналів, множину світлових елементів 14, розташованих збоку корпусу 15, а також антену 22. Типи сигналів тривоги, які подаються, відрізняються способами подачі сигналу і, отже, його реалізація при неправильно встановленому вогнегаснику наступна: через антену 22 надсилається повідомлення до центральної системи пожежної сигналізації, при цьому не подається сигнал через світлові елементи 14 і гучномовець 12. Множину різних мас, які відповідають різним типам вогнегасників, заносять до запам'ятовуючого пристрою 33 блока аналізу даних 32 детектора 44. При налаштуванні тримача 2 спеціаліст може деблокувати детектор 44 тільки для певних типів вогнегасників. Це технічне рішення має перевагу, яка полягає в тому, що у тримач 2 можуть бути встановлені тільки визначені й передбачені приписом вогнегасники, що забезпечує можливість загасити пожежу, яка може виникнути неподалік від місця розташування вогнегасника. Таким чином, наприклад, вогнегасники із водяним наповненням не можуть бути застосовані для гасіння нафтовмісних речовин. Якщо маса вогнегасника, встановленого в кріпильне пристосування 16, занесена до запам'ятовуючого пристрою 33 блока аналізу даних 32, то маніпуляції з вогнегасником, наприклад, заміна наповнення вогнегасника на вибухову речовину, можуть бути виявлені через те, що його маса буде іншою. Також таким чином блок аналізу даних 32 встановлює часткове спорожнення вогнегасника або вилучення частин вогнегасника. Вилучення вогнегасника може бути виявлене реєструючим пристроєм через втрату маси на кріпильному пристосуванні 16. І якщо вогнегасник вилучають, пристрій активації 11 вмикає пожежну сигналізацію, а пожежна сигналізація за допомогою сигналізатора 43 подає візуальний/звуковий сигнал через світлові елементи 14 і гучномовець 12, при цьому за допомогою антени 22, а саме передачі повідомлення за допомогою антени, вмикається центральна пожежна сигналізація. Як альтернатива, на кріпильному елементі кріпильного пристосування 16 встановлюють тензоперетворювач. Це технічне рішення має перевагу, яка полягає в тому, що місце, потрібне для установки, зменшене в порівнянні з варіантом реалізації, показаним на фіг. 4. Крім того, в цьому випадку можна обійтись без використання напрямної системи. Додатково реєструючий пристрій 40 може також реєструвати швидкість вилучення вогнегасника. У випадку крадіжки вогнегасника злодій, щоб виглядати менш помітним, зазвичай вилучає вогнегасник більш делікатно й повільно в порівнянні з тим, як його раптово і швидко вилучають із кріпильного пристосування у випадку пожежі. Пристрій активації 11 порівнює швидкість вилучення з пороговим значенням і запускає сигнал про крадіжку, наприклад, при значенні швидкості, меншому за порогове, або запускає пожежну сигналізацію при досягненні порогового значення. При цьому сигнал про крадіжку можна зробити відмінним від пожежної сигналізації за допомогою, наприклад, безшумного сигналу без активації звукових/візуальних сигналів, але з передачею сигналу про крадіжку до центральної системи пожежної сигналізації або іншого пристрою, наприклад, для того, щоб було легше спіймати злодія. На фіг. 5 представлена принципова електрична схема згідно з першим варіантом реалізації тримача 1, зображеного на фіг. 1-3. Пристрій активації 100 з'єднаний із детектором 111. Детектор 111 є частиною реєструючого пристрою 40, показаного на фіг. 1 даного варіанта реалізації. Пристрій активації 100 живиться від джерела напруги 107, наприклад, від батареї або від електричної мережі. Джерело напруги 107 може бути вимкнене за допомогою ключавимикача 106. Далі пристрій активації 100 з'єднаний із антеною 101, сигналізатором пожежі 104 та детектором диму 109. Пристрій активації 100 також має контрольний вмикач 112 для того, 5 UA 101273 C2 5 10 15 20 25 30 35 40 45 50 55 60 щоб перевіряти працездатність пристрою активації 100 під час обслуговування. Сигналізатор пожежі 104 має світловий елемент 103 та гучномовець 102, з'єднаний із антеною 101. Детектор 111 містить контактний вмикач 113, який змінює своє положення, коли з ним контактують полозки, показані на фіг. 1. Пристрій активації 100 розпізнає зміну положення перемикання контактного вмикача 113 детектора 111 і у випадку його зміни на положення, яке відповідає вилученню вогнегасника з кріпильного пристосування, показаного на фіг. 1, активує сигналізатор пожежі 104 за допомогою першого електричного з'єднання 105. Натискання на контактний вмикач 113 вогнегасником, який знаходиться в місці встановлення в тримач, показане стрілкою на фіг. 5. Контрольний вмикач 112 пристрою активації 100 симулює зміну положення перемикання контактного вмикача детектора 111. Отже під час обслуговування фахівці можуть перевіряти працездатність пристрою активації 100. Далі пристрій активації 100 може приймати сигнал через антену 101. За допомогою сигналу можна передавати інформацію про пожежну тривогу. Це технічне рішення має перевагу, яка полягає в тому, що пристрій активації 100 може бути активований у випадку запуску центральної пожежної сигналізації іншого сигналізатора пожежі. У цьому випадку, пристрій активації 100 також активує сигналізатор пожежі 104, щоб полегшити пошук вогнегасника або проінформувати людей, які є поблизу, про пожежну тривогу. У цьому варіанті реалізації пристрій активації 100 з'єднаний із детектором диму 109 через друге електричне з'єднання 110. Як показано на фіг. 1, детектор диму 109 може бути встановлений у корпусі тримача. Однак, він може бути встановлений, наприклад, на стелі або у вогненебезпечних місцях, щоб виявити дим чи пожежу на ранній стадії. У випадку виявлення диму чи пожежі детектор диму 109 передає сигнал до пристрою активації 100 через друге електричне з'єднання 110, і тоді пристрій активації 100 вмикає сигналізатор пожежі 104. Це технічне рішення має перевагу, яка полягає в тому, що у випадку виникнення пожежі є можливість швидше знайти вогнегасник, подібно до випадку активування за допомогою зовнішнього сигналу через антену 101. Сигналізатор пожежі 104 призначений якнайясніше інформувати людей, які знаходяться неподалік від тримача, про пожежну тривогу у випадку її виникнення. У даному варіанті реалізації це досягається за допомогою голосного звукового сигналу, який подається гучномовцем 102. Крім того, людей можна інформувати про пожежну тривогу за допомогою світлового елемента 103. У випадку задимлення приміщення або в темряві гучномовець 102, встановлений у тримачі, та світловий елемент 103 полегшують пошук вогнегасника. Це технічне рішення має перевагу, яка полягає в тому, що людина, яка знаходиться в приміщенні, може розпочати боротьбу з вогнем на ранній стадії - до того, як почати боротьбу з вогнем зможуть пожежники. Сигналізатор пожежі 104 також з'єднаний з антеною 101. Через антену 101 сигналізатор пожежі 104 може передати сигнал і/або повідомлення на мобільний телефон і/або на центральну систему пожежної сигналізації; однак, також є можливим з'єднати сигналізатор пожежі 104 з пристроєм пожежної сигналізації за допомогою дротового з'єднання. На фіг. 6 показано принципову електричну схему згідно з другим варіантом реалізації тримача 2, показаного на фіг. 4. Зазначена схема по суті відповідає принциповій електричній схемі тримача 1, показаній на фіг. 5, де ідентичні частини позначені тими ж самими символамипосиланнями. Однак, у даному варіанті реалізації детектор 111 має тензоперетворювач 115 замість контактного вмикача 113, зображеного на фіг. 5, який визначає масу вогнегасника, встановленого в кріпильне пристосування. Далі, сигналізатор 117, замість сигналізатора пожежі 104, подає різні типи сигналів тривоги. Маса вогнегасника позначена на фіг. 6 за допомогою стрілки. Блок аналізу даних 116 знімає покази тензоперетворювача 115 для визначення маси вогнегасника, який знаходиться в місці встановлення в тримач. Підходящі тензоперетворювачі 115 мають, зокрема, тензодатчики, що містять, наприклад, пластину, яка добре визначає деформації, що виникають через змінення маси вогнегасника в кріпильному пристосуванні. Це технічне рішення має перевагу, яка полягає в тому, що при зміненні положення перемикача, подібного до контактного вмикача 113, показаного на фіг. 5, вмикається пожежна сигналізація, а також блок аналізу даних 116 визначає тип вогнегасника, який знаходиться в місці встановлення в тримач. Це технічне рішення також має перевагу, яка полягає в тому, що пристрій активації 100 вмикає сигналізатор 117, якщо вогнегасник не відповідає попередньо визначеному типу, наприклад, водний вогнегасник не повинен використовуватися для гасіння горючих рідин, таких як нафтопродукти. З цією метою при встановленні тримача 2 його налаштовують за типами вогнегасників, які потрібні для даного місця розташування. Додатково в цьому випадку пристрій активації 100 призначений надсилати на сигналізатор 117 різні сигнали залежно від змінення ваги, яку реєструє блок аналізу даних 116. Таким чином, 6 UA 101273 C2 5 поряд із можливістю реєструвати вилучення вогнегасника та вмикати пожежну сигналізацію, також можуть бути зареєстровані маніпуляції з вогнегасником. Сигналізатор 117 передає, залежно від даних пристрою активації 100, сигнал пожежної тривоги, тривоги бомбардування або сигнал попередження стосовно того, що вогнегасник неправильно встановлений, до центральної системи пожежної сигналізації за допомогою антени 101, або передає візуальний і/або звуковий сигнал у випадку пожежної тривоги або тривоги бомбардування. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 1. Тримач (1; 2), який має місце для встановлення вогнегасника, реєструючий пристрій (40) для реєстрації вогнегасника в місці встановлення і пристрій активації (11, 100), який з'єднаний із реєструючим пристроєм (40) та спрацьовує при вилученні вогнегасника з місця встановлення, який відрізняється тим, що реєструючий пристрій (40) має кріпильне пристосування (16) для вогнегасника, детектор (44, 111), який установлений у кінцевому упорі місця встановлення вогнегасника в тримач, тензоперетворювач (30) як пристрій для визначення маси вогнегасника, який знаходиться в місці встановлення в тримач, і запам'ятовуючий пристрій (33), до пам'яті якого занесено масу щонайменше одного типу вогнегасника; при цьому детектор (44, 111) порівнює визначене значення маси вогнегасника, який знаходиться в місці встановлення в тримач, зі значенням маси, занесеним до пам'яті запам'ятовуючого пристрою (33), і тоді, якщо визначене значення має відхилення від занесеного, пристрій активації (11, 100) вмикає сигналізатор (43, 117). 2. Тримач (1; 2) за п. 1, який відрізняється тим, що кріпильне пристосування (16) може рухатися між першим положенням без навантаження та другим положенням з навантаженням пружини, яке відповідає знаходженню вогнегасника в місці встановлення, а детектор (44, 111; 41) визначає положення кріпильного пристосування (16) і запускає пристрій активації (11, 100), якщо положення кріпильного пристосування (16) не відповідає знаходженню вогнегасника в місці встановлення в тримач. 3. Тримач (1; 2) за будь-яким із пунктів 1 або 2, який відрізняється тим, що детектор (44, 111; 41) має тензодатчик (34), який реєструє положення, що відповідає знаходженню вогнегасника в місці встановлення. 4. Тримач (1; 2) за п. 3, який відрізняється тим, що детектор (44) за допомогою тензодатчика (34) визначає масу вогнегасника, який знаходиться в місці встановлення в тримач. 5. Тримач (1; 2) за будь-яким із пунктів від 1 до 4, який відрізняється тим, що сигналізатор пожежі (42, 104) або сигналізатор (43, 117), якщо його активує пристрій активації (11), передає цифрове повідомлення і/або сигнал на мобільний телефон і/або до центральної системи пожежної сигналізації. 6. Тримач (1; 2) за будь-яким із пунктів від 1 до 5, який відрізняється тим, що тримач (1) виконано з можливістю його деактивації за допомогою ключа-вимикача (13). 7. Тримач (1; 2) за будь-яким із пунктів від 1 до 6, який відрізняється тим, що реєструючий пристрій (40), пристрій активації (11) і сигналізатор (43, 117) або сигналізатор пожежі (42, 104) встановлені разом у одному корпусі (15), при цьому сигналізатор (43, 117) або сигналізатор пожежі (42, 104), якщо його активує пристрій активації (11), подає звуковий і/або візуальний сигнал. 8. Тримач (1; 2) за будь-яким із пунктів від 1 до 7, який відрізняється тим, що детектор (41; 44) має напрямну систему (25), при цьому кріпильне пристосування (16) вогнегасника прикріплене до полозків (18), які під дією пружини (21) рухаються в напрямній системі (25). 7 UA 101273 C2 8 UA 101273 C2 9 UA 101273 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
