Протиопіковий тримач для стаканчика
Формула / Реферат
Протиопіковий тримач для стаканчика, що охоплює стаканчик зовні, по периметру, і виконаний як криволінійна, із сполученими кінцями, гнучка смужка, який відрізняється тим, що тримач виконаний як зрізаний круговий перевернутий конус, твірною якого є, сполучений у кільце, рифлений лист із мікропористого волокнистого екологічно безпечного відновлюваного матеріалу, де елементи рифлення виконані як ввігнутості з однієї сторони листа, і випуклості - з іншої.
Текст

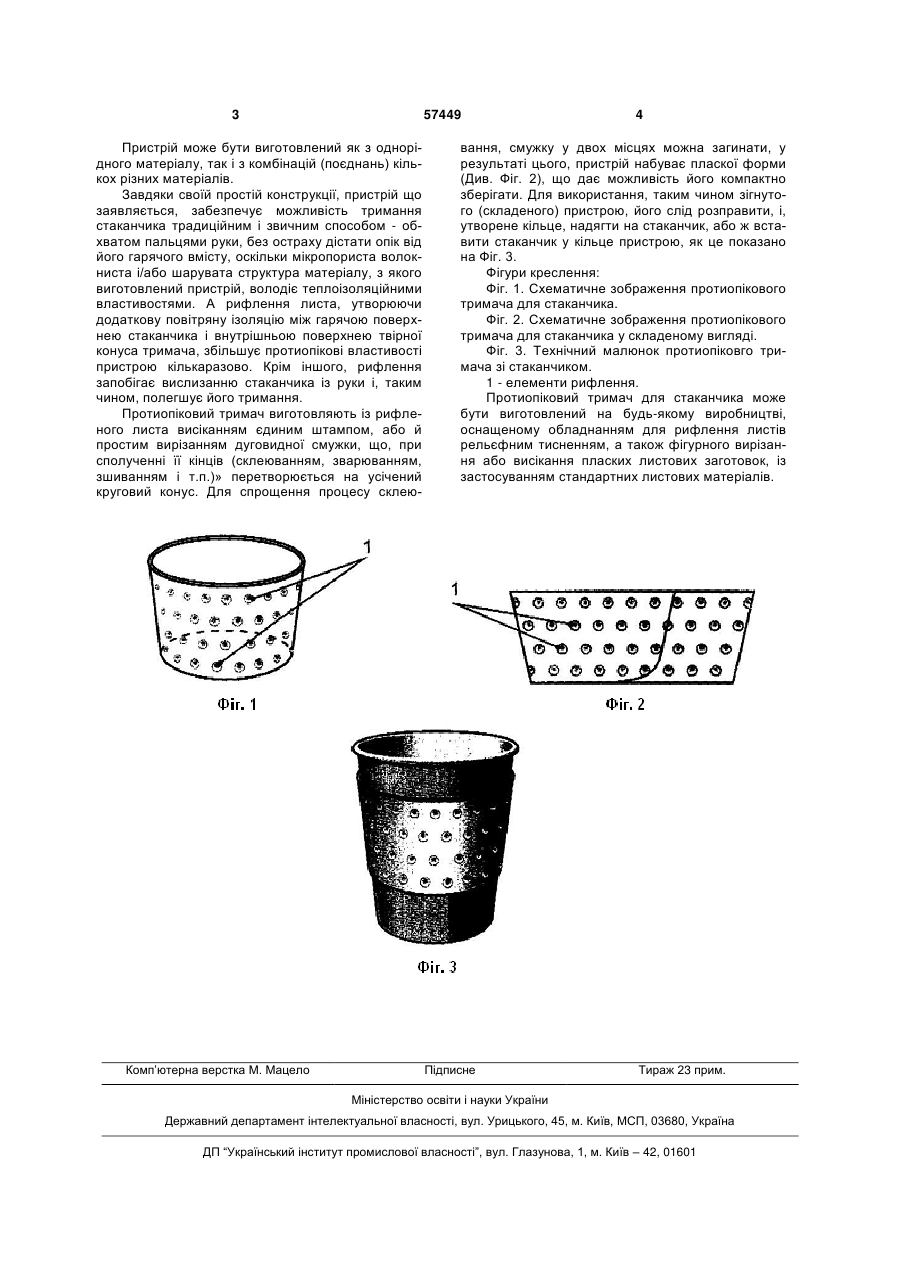

Протиопіковий тримач для стаканчика, що охоплює стаканчик зовні, по периметру, і викона 3 57449 Пристрій може бути виготовлений як з однорідного матеріалу, так і з комбінацій (поєднань) кількох різних матеріалів. Завдяки своїй простій конструкції, пристрій що заявляється, забезпечує можливість тримання стаканчика традиційним і звичним способом - обхватом пальцями руки, без остраху дістати опік від його гарячого вмісту, оскільки мікропориста волокниста і/або шарувата структура матеріалу, з якого виготовлений пристрій, володіє теплоізоляційними властивостями. А рифлення листа, утворюючи додаткову повітряну ізоляцію між гарячою поверхнею стаканчика і внутрішньою поверхнею твірної конуса тримача, збільшує протиопікові властивості пристрою кількаразово. Крім іншого, рифлення запобігає вислизанню стаканчика із руки і, таким чином, полегшує його тримання. Протиопіковий тримач виготовляють із рифленого листа висіканням єдиним штампом, або й простим вирізанням дуговидної смужки, що, при сполученні її кінців (склеюванням, зварюванням, зшиванням і т.п.)» перетворюється на усічений круговий конус. Для спрощення процесу склею Комп’ютерна верстка М. Мацело 4 вання, смужку у двох місцях можна загинати, у результаті цього, пристрій набуває пласкої форми (Див. Фіг. 2), що дає можливість його компактно зберігати. Для використання, таким чином зігнутого (складеного) пристрою, його слід розправити, і, утворене кільце, надягти на стаканчик, або ж вставити стаканчик у кільце пристрою, як це показано на Фіг. 3. Фігури креслення: Фіг. 1. Схематичне зображення протиопікового тримача для стаканчика. Фіг. 2. Схематичне зображення протиопікового тримача для стаканчика у складеному вигляді. Фіг. 3. Технічний малюнок протиопіковго тримача зі стаканчиком. 1 - елементи рифлення. Протиопіковий тримач для стаканчика може бути виготовлений на будь-якому виробництві, оснащеному обладнанням для рифлення листів рельєфним тисненням, а також фігурного вирізання або висікання пласких листових заготовок, із застосуванням стандартних листових матеріалів. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBurn-preventive cup holder
Автори англійськоюDanylchuk Oleksandr Vladyslavovych
Назва патенту російськоюПротивоожоговый держатель для стаканчика
Автори російськоюДанильчук Александр Владиславович
МПК / Мітки
МПК: A47J 45/00, A47G 19/00, A47G 23/00, A47G 19/30
Мітки: тримач, стаканчика, протиопіковий
