Упакування для тютюнових виробів

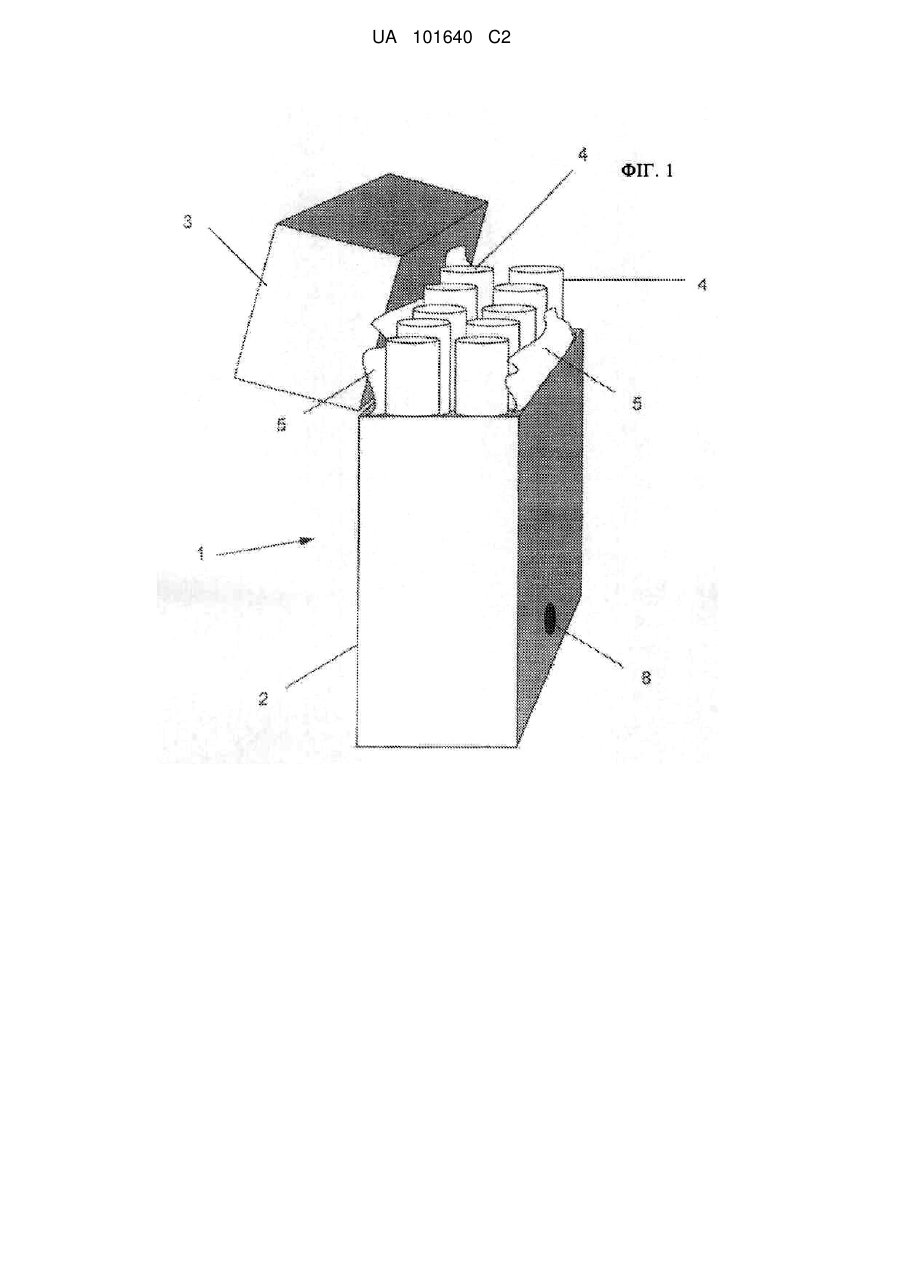

Реферат: У заявці описане упакування для виробів тютюнової промисловості, наприклад сигарет, що включає закриту ємність (1), яка має основний корпус (2) з відкидною кришкою (3), покриту суцільним шаром прозорого пластикового матеріалу (6) для забезпечення повітронепроникної герметизації. В ємності (1) може бути створений надлишковий тиск, наприклад, азоту, через зворотний клапан (8). Упакування може бути біологічно руйнованим, завдяки тому, що ємність (1), її внутрішня обгортка (5) і зовнішнє покриття (6) всі виконані з біологічно розкладаного матеріалу. UA 101640 C2 (12) UA 101640 C2 UA 101640 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до упакування виробів тютюнової промисловості, наприклад, курильних тютюнових виробів, зокрема, сигарет. Звичайне коробчасте упакування сигарет складається з щільно складених сигарет, загорнених в аркуш паперу, ламінований металевою фольгою, поміщених у ємність (коробку), як правило, виконану з картонного листа. Ємність звичайно має кришку на шарнірі, що відкриває доступ до сигарет. Ємність часто формується з заготівлі зі суцільного біленого сульфатного картону, на яку заздалегідь нанесена печатка, і яка складається й обгортається навколо складених сигарет. Ємність обертається прозорою плівкою, що самозаклеюється при нагріванні, як правило, поліпропіленовою, з відривною стрічкою для полегшення розкриття. З перерахованих пакувальних компонентів, тільки зовнішня плівка значною мірою сприяє збереженню властивостей упакованих сигарет при зберіганні. Пластикова плівка є на перешкоді для вологи, однак її ефективність значною мірою залежить від досягнення достатньої герметичності стиків в областях, що перекриваються, складеної плівкової обгортки. Проте, низька вологопроникність пластикової плівки дозволяє зберігати початковий вміст вологи й інших летучих компонентів сигарет, що вони мають відразу після виготовлення, у випадку, якщо упаковані сигарети піддаються впливу навколишнього середовища, що має або більше високу, або більше низьку відносну вологість, чим вологість всередині пачки сигарет. Хоча як матеріал зовнішнього упакування звичайно використовується поліпропіленова плівка, використовувалися також і інші плівкові матеріали, що мають знижену вологопроникність, наприклад, металізовані у вакуумі пластикові плівки, однак ці матеріали також сильно залежать від досягнення гарної герметичності в областях, що перекриваються, складеної плівки, обгорненої навколо ємності. Були запропоновані упакування іншого типу, в яких внутрішня обгортка з суцільного біленого сульфатного картону замінена матеріалами й конструкціями, що забезпечують необхідні вологозахисні властивості і виключають необхідність використання зовнішньої плівки із пластикового матеріалу як обгортку. Як приклад можна привести тверді, виготовлені литтям під тиском пластикові пачки з убудованими ущільненнями. Такий спосіб, однак, не підходить для звичайних картонних ємностей, що виготовляються у великих кількостях за технологією масового виробництва. До документів, на які може бути зроблене посилання відносяться: US 3301468; US 3125213; US 3533550; WO 97/12098; ЕР 1637469 і US 5165535. Відповідно до однієї особливості винаходу, запропоноване упакування, що включає закриту ємність, яка містить вироби тютюнової промисловості, і покриття з пластику, що наноситься на ємність шаром, яке забезпечує повітронепроникне ущільнення внутрішнього простору ємності щодо навколишнього середовища. Шляхом нанесення пластику у вигляді покриття, може бути отриманий суцільний шар за всією зовнішньою поверхнею ємності, завдяки чому немає необхідності у герметичних стиках, і забезпечується поліпшена герметизація між внутрішнім простором ємності й навколишнім середовищем. Для створення перепаду тисків між внутрішнім простором ємності й навколишнім середовищем може бути використаний клапан. Перепад тисків може включати підвищений надлишковий тиск усередині ємності, створюваний, наприклад, інертним газом, наприклад, азотом. Між ємністю й тютюновими виробами може бути поміщена внутрішня обгортка, що може бути піддана біологічному розкладанню. Ємність може виготовлятися з повітропроникного матеріалу, наприклад, картонного листа, наприклад, суцільного біленого сульфатного картону, а шар пластику може простягатися за всією зовнішньою поверхнею ємності для забезпечення повітронепроникності. Шар пластику може включати полімер, наприклад, поліпропілен або поліетилен, і може включати добавки, що сприяють розкладанню матеріалу пластику й (або) добавки, що підвищують повітронепроникність, яка забезпечується пластиковим матеріалом. У шарі пластику може бути зроблена лінія зниженої міцності для полегшення розкриття кришки, у вигляді відривної стрічки або лінії зменшеної товщини у шарі пластику. Винахід також включає спосіб упакування виробів тютюнової промисловості, що включає нанесення покриття пластикового матеріалу на ємність, яка містить тютюнові вироби, для забезпечення повітронепроникності ємності. У даному винаході також пропонується установка для упакування виробів тютюнової промисловості, що включає пристрій, який упаковує, що виконує упакування виробів тютюнової промисловості в ємність, і пристрій для нанесення покриття, що використовується для нанесення на ємність шару покриття з пластикового матеріалу, який забезпечує повітронепроникну герметизацію. 1 UA 101640 C2 5 10 15 20 25 30 35 40 45 50 55 Відповідно до іншої особливості винаходу, запропоноване упакування, що включає ємність і тютюнові вироби всередині м'якого, герметично запечатаного пакета, що перебуває в ємності. Для створення перепаду тисків між внутрішнім простором пакета й середовищем, що оточує пакет, може бути використаний клапан. Для забезпечення доступу до виробів тютюнової промисловості можуть бути використані засоби для розривання герметично запечатаного пакета. Нижче, для забезпечення кращого розуміння винаходу, як ілюстрація приводиться опис варіантів його здійснення з посиланнями на прикладені креслення, на яких: на фіг. 1 представлений перспективний вид пачки сигарет з відкритою кришкою; на фіг. 2 представлений перспективний вид, що відповідає фіг. 1, з відкритою кришкою; на фіг. 3 представлений вид розрізу пачки, показаної на фіг. 1 і 2; на фіг. 4 схематично зображена установка для упакування сигарет; на фіг. 5А-В схематично показане проходження ємності через інший пост для нанесення покриття, в якому використовується нанесення покриття наливанням; на фіг. 6 схематично представлений перетин фрагмента іншого варіанта здійснення поста для нанесення покриття, що використовує тунель з гарячим повітрям; на фіг. 7 схематично представлений вид перетину альтернативного варіанта здійснення пачки сигарет, відповідно до даного винаходу. На фіг. 1-3 показана пачка сигарет відповідно до винаходу, що включає ємність 1 у формі прямокутного основного корпуса 2 з закріпленою на шарнірі відкидною кришкою 3, яка містить два паралельних ряди сигарет 4 з фільтром, поміщених у внутрішню обгортку 5. Ємність виконана з картонного листа, наприклад, із суцільного біленого сульфатного картону, за допомогою згинання з заготівлі з нанесеною печаткою з використанням відомої технології. Внутрішня обгортка 5 може бути виконана з паперу, і не повинна бути ламінована металевою фольгою, тому здатна до біологічного розкладання. Як ясно видно на фіг. 3, зовнішня поверхня контейнера 1 покрита пластиковим матеріалом для створення суцільного покриття 6, що забезпечує повітронепроникну герметизацію. Як показано на фіг. 2, навколо місця стику основного корпуса 2 і кришки 3 поміщена відривна смуга 7, яка дозволяє користувачеві видалити смугу 7, порушивши, тим самим, цілісність покриття 6, для відкривання кришки 3. Відривна смуга 7 може бути нанесена на ємність перед нанесенням покриття 6, або після цього. Відривна смуга 7 створює, таким чином, лінію зниженої міцності, що дозволяє відкрити кришку. Лінія зниженої міцності може бути виконана й іншими способами, наприклад, пластикове покриття 6 може мати насічки, або його товщина може бути зменшена іншим способом без утворення наскрізних розривів, по периметру кришки 3 для забезпечення відкривання кришки. У стінку ємності 1 вставлений зворотний клапан 8. Клапан дозволяє створити перепад тиску між внутрішнім об'ємом ємності й навколишнім простором. Завдяки клапану, можливо створити підвищений тиск усередині ємності, що не буде швидко спадати із часом завдяки наявності повітронепроникного герметичного покриття 6 зовні ємності. Клапан 8 включає вузол, що може бути щільно вставлений у маленький отвір у бічній стінці ємності або до нанесення покриття 6, або після цього. Якщо клапан 8 установлюється після нанесення покриття 6, то клапан 8 може бути приклеєний до покриття 6 при затвердінні покриття. У представленому на фіг. 3 прикладі, клапан 8 включає основний корпус 9 із центральним каналом 10, у якому перебуває зворотний стулчастий клапан 11, що становить єдине ціле з корпусом, завдяки чому газ може накачуватися в ємність, створюючи у ній надлишковий тиск. Рівень надлишкового тиску залежить від механічної міцності ємності 1 з покриттям. Надлишковий тиск дає функціональну перевагу й забезпечує привабливість для користувача. Надлишковий тиск збільшує можливий строк зберігання сигарет завдяки зниженню внутрішнього тиску пари води й інших летучих компонентів, тим самим зменшує можливість утворення плям на сигаретах 4 і їх потьмяніння, у порівнянні з відповідною герметично закупореною ємністю при атмосферному тиску. У результаті того, що підвищений тиск робить ємність 1 більше твердою, вона стає більше приємною й характерною на дотик. При розкритті, користувач чує звук, який видається вихідним газом, що служить свідченням свіжості сигарет, і газ має аромат, який вказує на свіжість тютюнового виробу. Наносиме на ємність 1 покриття 6 може являти собою полімер, наприклад, поліпропілен або поліетилен, що має необхідні фізичні й захисні властивості. Покриття вибирається з гарною адгезією до поверхні ємності 1 і, бажано, затвердіваючим зі збереженням прозорості для того, щоб крізь нього була видна печатка на поверхнях ємності 1. При виборі пластикового покриття 6 може враховуватися відчуття тактильного сприйняття зовнішньої поверхні або візуальне враження від неї. Залежно від вибраного пластикового матеріалу, може виявитися бажаним 2 UA 101640 C2 5 10 15 20 25 30 35 40 45 50 55 60 використовувати покриття прозорим лаком або глянсовою фарбою для поліпшення адгезії пластикового покриття 6 до областей ємності 1 з печаткою. У пластиковому матеріалі можуть використовуватися добавки, що сприяють розкладанню пластикового покриття 6 при готуванні компосту або похованні відходів. Таким чином, внутрішня обгортка 5, в якій немає необхідності використовувати металеву фольгу, разом з ємністю 1 і пластиковим контейнером 6 піддані біологічному розкладанню й можуть бути сертифіковані як такі, що розкладаються або структури, що руйнуються біологічно. Матеріали добавок для використовуваного розкладання можуть бути вибрані з продуктів, запропонованих компанією ЕРІ (Environment Plastics Іnс, Ванкувер, Брит. Колумбія), або інших аналогічних продуктів. Пластикове покриття 6 також може включати матеріал добавки для поліпшення повітронепроникності покриття, без погіршення при цьому його оптичної прозорості. Одним з таких матеріалів є Nanolock™, що випускається компанією InMat Inc., Хіллсборо, Нью Джерсі, США. Ці добавки істотно збільшують стійкість упакування, що вийшло, до зберігання, забезпечуючи майже повну герметичність, поліпшуючи збережність і свіжість тютюнового виробу для користувача. На фіг. 4 показана установка для упакування тютюнових виробів, що дозволяє випускати пачки, показані на фіг. 1-3. Пакувальна машина 12 звичайним способом загортає щільно складені сигарети у внутрішню обгортку 5, а потім у заготівлю з суцільного біленого сульфатного картону з попередньо нанесеною печаткою, формуючи ємність 1. Пачки сигарет з ємностями 1, виготовленими у машині 12, подаються одна за іншою по конвеєру 13 у напрямку 14 до поста 15, де на ємність 1 у місці стику між кришкою 3 і основним корпусом 2 наноситься відривна смуга 7. Потім ємності 1 переміщають від поста 15 нанесення відривної смуги до поста 16 нанесення покриття, в якому рідкий або розплавлений полімерний пластиковий матеріал, що включає згадані вище добавки, накачується з резервуара 17 крізь розпилювальні головки 18, повністю покриваючи матеріалом, що розпилюється, кожну ємність 1, створюючи при цьому суцільне, герметичне покриття 6, показане на фіг. 3. Покриті ємності переміщають від поста 16 нанесення покриття до поста 19 установки клапана, де в ємність впресовується клапан 8. Потім пачки переміщають до поста 20 подачі газу, де крізь зворотний клапан 9 накачується газ для створення надлишкового тиску в ємності 1. Газ може включати очищене повітря або інертний газ, наприклад, азот. В альтернативному варіанті, джерело газу заміняється вакуум-насосом, і з ємностей відсмоктується повітря. Потім ємності 1, що перебувають під тиском, можуть бути перенесені з конвеєра 13 на пакувальний пост (не показаний) для упакування у великі коробки для транспортування. Для того, щоб підвищити герметичність зворотного клапана 8, зовнішня частина клапана, що може бути виконаний з пластику, може бути нагріта з частковим розплавлюванням матеріалу пластику й закупорюванням центрального отвору 10. На фіг. 5 представлений альтернативний варіант здійснення поста 16 нанесення покриття, де ємність 1 проходить крізь завісу 21 рідкого матеріалу покриття. Завіса 21 створюється лінією форсунок 22 і опускається у резервуар 23, звідки нагнітається насосом (не показаний) назад у форсунки 22. Конвеєр 13 складений з двох частин 13а, 13b, між якими опускається завіса 21 рідини. На фіг. 5 показана ємність 1 без покриття, що наближається до поста 16 нанесення покриття, і завіса 21 рідкого матеріалу покриття. Ємність 1 вводиться у завісу 21 частиною 13а конвеєра для нанесення на неї матеріалу покриття завісою 21 з усіх боків, включаючи й нижню частину, як це показано на фіг. 5Б. Потім ємність 1 з покриттям 6 матеріалу, нанесеного завісою 21, переміщається на частину 13b конвеєра, і на фіг. 5В показана повністю покрита ємність 1, що рухається до поста 19 установки клапана, показаному на фіг. 4. На фіг. 6 представлений альтернативний спосіб створення покриття на ємності 1, в якому ємність 1 на частині 13а конвеєра попередньо нещільно обмотується листом пластику 24, без забезпечення герметизації, після чого скидається у тунель 25, в який вентилятором 26 подається висхідний потік гарячого повітря. Ємності 1, кожна з яких обгорнена листом 24, по черзі подаються до верхнього отвору 25а тунелю й падають крізь нагріте повітря до отвору 25b тунелю на частину 13b конвеєра, для переносу до поста 19 установки клапанів, показаному на фіг. 4. Ємності 1 вільно падають під дією сили ваги крізь нагріте повітря, що надходить від вентилятора 26, і обгортка 24 розплавляється, формуючи герметичне, повітронепроникне покриття 6. Перевага вертикального розташування тунелю 25 полягає у тому, що ємності 1 не опираються на конвеєр 13 у процесі розплавлювання, що сприяє формуванню суцільного повітронепроникного покриття 6 за всією ємністю 1. Тунель 25 може бути, однак, розташований і по-іншому, наприклад, горизонтально, з конвеєром, що проходить крізь нього. Інший варіант здійснення сигаретної пачки, відповідно до винаходу, представлений на фіг. 7. У цьому варіанті здійснення, ємність 1 має конструкцію, аналогічну показаній на фіг. 1-3, 3 UA 101640 C2 5 10 15 20 25 30 35 40 45 50 55 60 включаючи основний корпус 2 і кришку 3. Сигарети 4, однак, поміщені всередині м'якого герметичного пакета 27, що може перебувати під тиском. Внутрішня обгортка 5 з попереднього варіанта здійснення тут відсутня, і ніяких зовнішніх покриттів із пластикового матеріалу 6 не використовується. При упакуванні сигарет вони спочатку поміщаються у пластиковий пакет 27 через отвір у верхній частині пакета, який потім поблизу заварюють нагріванням так, щоб створити зварний шов 28 уздовж верху пакета, як це показано на фіг. 7. Потім у пакеті 27 створюється надлишковий тиск із використанням клапана 8, який, у цьому випадку, розташований у днищі пачки. Наддування пакета 27 може виконуватися інертним газом, або очищеним повітрям, як це було описано вище. Закупорений м'який пакет 27 може бути виконаний з полімеру, наприклад, поліетилену або поліпропілену, як це було описано вище, і може включати згадані вище добавки для забезпечення біологічного розкладання. Уздовж верхньої частини пакета може бути сформована лінія 29 зниженої міцності, що полегшує користувачеві розкриття пакета для доступу до сигарет 4. Крім того, в ємності може бути передбачений гострий шип 30, що дозволяє користувачеві натисненням пакетом на шип проколоти й спустити його. Перевага такого варіанта здійснення полягає у тому, що сигарети можуть бути упаковані у звичайну ємність 1, виконану з суцільного біленого сульфатного картону без необхідності використання зовнішньої прозорої пластикової обгортки, або внутрішньої обгортки 5, при цьому сигарети зберігають свіжість, а упакування у цілому піддане біологічному розкладанню. Для фахівців можуть бути очевидними різні зміни й модифікації до описаних варіантів здійснення. Наприклад, нанесення пластикового матеріалу може виконуватися іншими способами, наприклад, зануренням. Крім того, у той час як описані упакування призначені для виробів тютюнової промисловості у вигляді сигарет, вони можуть бути використані для інших подібних виробів, а використовуваний тут термін "виріб тютюнової промисловості" відноситься до будь-якого виробу, зробленому або продаваному тютюновою промисловістю, включаючи а) сигарети, сигарильо, сигари, тютюн для трубок або для сигарет-самокруток (на основі тютюну, похідних тютюну, розпушеного тютюну, порошкового тютюну, або замінників порошку); б) виробів, не призначених для викурювання, що включають тютюн, похідні тютюну, розпушений тютюн, порошковий тютюн, або замінники тютюну, наприклад, нюхальний тютюн, снюс, твердий тютюн, і продукти, що нагріваються без горіння; і в) засоби допомоги уприпиненні паління й інші системи для введення нікотину, наприклад, пластирі, інгалятори, пастилки й жувальна гумка. Цей перелік не передбачається закритим і служить тільки для ілюстрації асортименту виробів, які виробляються й продаються тютюновою промисловістю. ФОРМУЛА ВИНАХОДУ 1. Упакування, що включає закриту ємність (1) з виробами (4) тютюнової промисловості, покриття (6) з пластикового матеріалу, нанесене на ємність шаром, що забезпечує повітронепроникне ущільнення між внутрішнім простором ємності й простором зовні неї, та клапан (8) для забезпечення перепаду тиску між внутрішнім простором ємності й простором зовні неї, де клапан включає зворотний клапан, який щільно вставлений у отвір у стінці ємності, що дозволяє створення перепаду тиску між внутрішнім простором ємності й простором зовні неї. 2. Упакування за п. 1, що має перепад тиску між внутрішнім простором ємності й простором зовні неї. 3. Упакування за п. 2, в якому перепад тиску включає підвищений надлишковий тиск усередині ємності. 4. Упакування за будь-яким попереднім пунктом, в якому ємність містить інертний газ. 5. Упакування за будь-яким попереднім пунктом, що включає внутрішню обгортку (5) між ємністю й тютюновими виробами. 6. Упакування за п. 5, в якому внутрішня обгортка піддається біологічному розкладанню. 7. Упакування за будь-яким попереднім пунктом, в якому ємність має основний корпус (2) і кришку (3), що може відкриватися для забезпечення доступу до виробів тютюнової промисловості, при цьому шар пластикового матеріалу забезпечує герметизацію між основним корпусом і кришкою. 8. Упакування за п. 7, що має лінію зниженої міцності у шарі пластикового матеріалу для спрощення відкривання кришки. 9. Упакування за п. 8, забезпечене відривною смугою (7) для створення лінії зниженої міцності. 10. Упакування за п. 8, в якому лінія зниженої міцності являє собою лінію зменшеної товщини у шарі пластику. 4 UA 101640 C2 5 10 15 20 25 30 35 40 45 50 55 60 11. Упакування за будь-яким попереднім пунктом, в якому ємність виконана з повітропроникного матеріалу, а шар пластику охоплює всю зовнішню поверхню ємності. 12. Упакування за будь-яким попереднім пунктом, в якому ємність виконана з листового картону. 13. Упакування за будь-яким попереднім пунктом, в якому шар пластику включає полімер, наприклад, поліпропілен або поліетилен. 14. Упакування за будь-яким попереднім пунктом, в якому шар пластику включає добавку, що сприяє розкладанню пластикового матеріалу. 15. Упакування за будь-яким попереднім пунктом, в якому шар пластику включає добавку для підвищення повітронепроникності, що забезпечується пластиковим матеріалом. 16. Спосіб упакування виробів тютюнової промисловості, при здійсненні якого на ємність, що містить тютюнові вироби, наносять покриття пластикового матеріалу й, тим самим, забезпечують повітронепроникність цієї ємності, у отвір в стінці ємності щільно вставляють зворотний клапан та забезпечують створення перепаду тиску між внутрішнім простором ємності й простором зовні неї за допомогою зворотного клапана. 17. Спосіб за п. 16, в якому покриття з пластикового матеріалу наносять розпиленням на зовнішню поверхню ємності. 18. Спосіб за п. 16, в якому наносять покриття, проносячи ємність крізь завісу рідкого матеріалу покриття. 19. Спосіб за п. 16, в якому покриття наносять, обертаючи ємність листом плавкого пластикового матеріалу й розплавляючи цей лист із формуванням покриття. 20. Спосіб за п. 19, в якому пропускають ємність через тунель, в який подають нагріте повітря для розплавлювання обгортки. 21. Спосіб за п. 20, в якому забезпечують вільне падіння ємності через тунель назустріч висхідному потоку нагрітого повітря. 22. Спосіб за п. 16, в якому ємність занурюють у пластиковий матеріал для формування шару покриття. 23. Спосіб за будь-яким із пп. 16-22, в якому ємність має основний корпус і кришку, що може відкриватися для забезпечення доступу до виробів тютюнової промисловості, шар пластикового матеріалу, що забезпечує ущільнення між основним корпусом і кришкою й включає лінію зниженої міцності у шарі пластикового матеріалу для забезпечення відкривання кришки. 24. Спосіб за п. 23, в якому забезпечують на ємності відривну смугу або перед нанесенням шару пластику, або після цього. 25. Спосіб за будь-яким із пп. 16-24, в якому створюють перепад тисків між простором усередині й простором зовні ємності, покритої пластиковим матеріалом. 26. Спосіб за будь-яким із пп. 16-25, в якому накачують газ в ємність для створення всередині позитивного надлишкового тиску. 27. Спосіб за будь-яким із пп. 16-26, в якому використовують добавку у пластиковий матеріал, що сприяє його розкладанню. 28. Спосіб за будь-яким із пп. 16-27, в якому використовують добавку у пластиковий матеріал для підвищення його повітронепроникності. 29. Установка для упаковування виробів тютюнової промисловості, що включає пристрій, який упаковує (12), що використовується для упакування зазначених виробів в ємність, пристрій (16, 17, 18) для нанесення покриття, що використовується для нанесення на ємність шару покриття пластикового матеріалу, який забезпечує повітронепроникне ущільнення, та пристрій для щільного вставляння зворотного клапана у отвір у стінці ємності для створення перепаду тиску між внутрішнім простором ємності й простором зовні неї. 30. Установка за п. 29, в якій пристрій для нанесення покриття забезпечує нанесення покриття розпиленням. 31. Установка за п. 29, в якій пристрій для нанесення покриття забезпечує створення завіси (21) рідкого матеріалу покриття, крізь яку проходить ємність. 32. Установка за п. 29, в якій пристрій для нанесення покриття забезпечує обгортання ємності листом (24) плавкого пластикового матеріалу й розплавлювання цього листа для формування покриття. 33. Установка за п. 32, що включає тунель (25), в який подається гаряче повітря для розплавлювання обгортки. 34. Установка за п. 33, в якій тунель розташований вертикально, забезпечуючи вільне падіння ємності через тунель назустріч висхідному потоку нагрітого повітря. 35. Установка за будь-яким із пп. 29-34, що включає джерело (20) газу для накачування газу в ємність через клапан. 5 UA 101640 C2 5 36. Установка за будь-яким із пп. 29-34, що включає вакуум-насос для відкачування газу з ємності через клапан. 37. Установка за будь-яким із пп. 29-36, що включає пристрій для забезпечення ємності відривною смугою. 38. Установка за будь-яким із пп. 29-37, що включає пристрій для формування лінії зниженої міцності у шарі пластику на ємності. 6 UA 101640 C2 7 UA 101640 C2 8 UA 101640 C2 9 UA 101640 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
