Складана кришка коробки

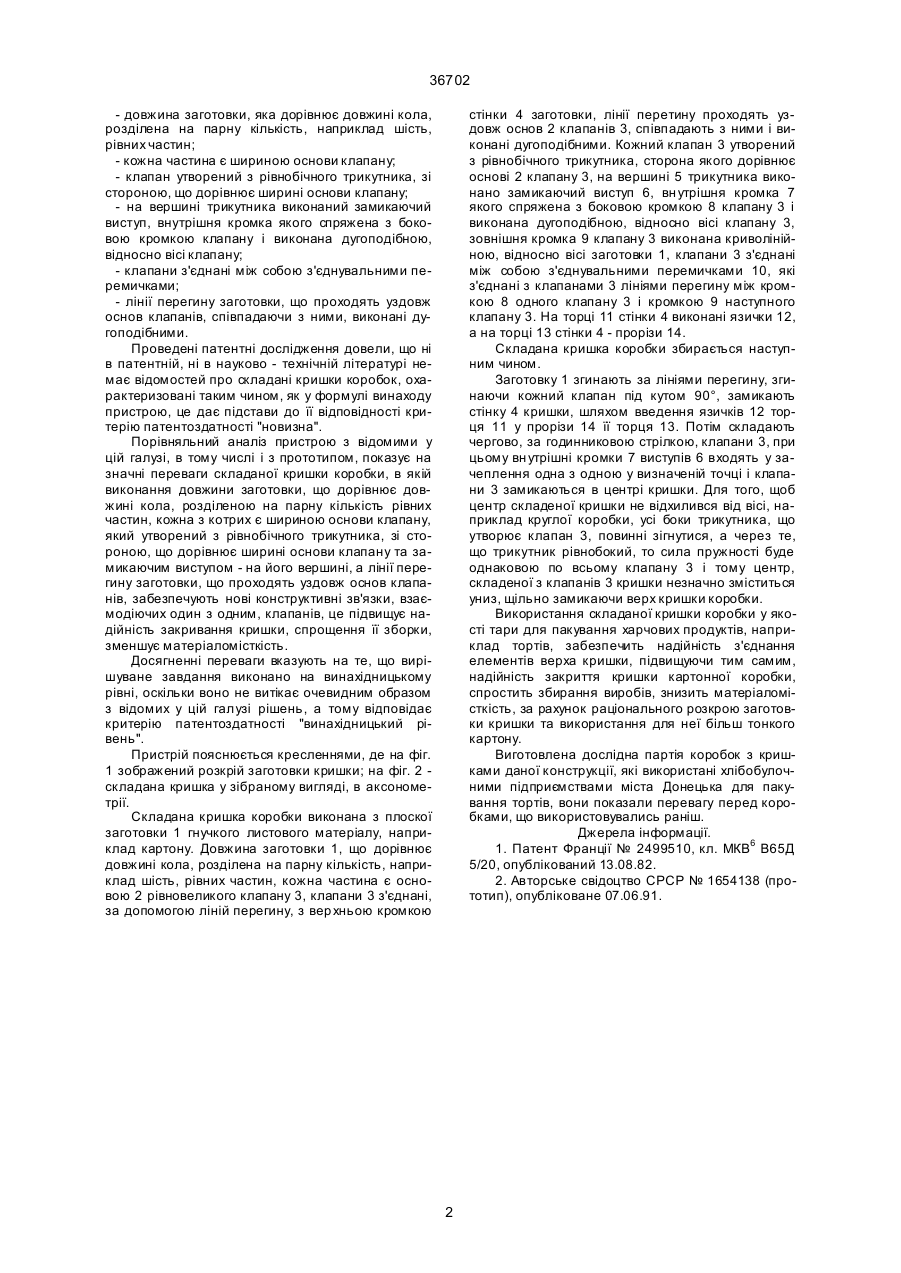

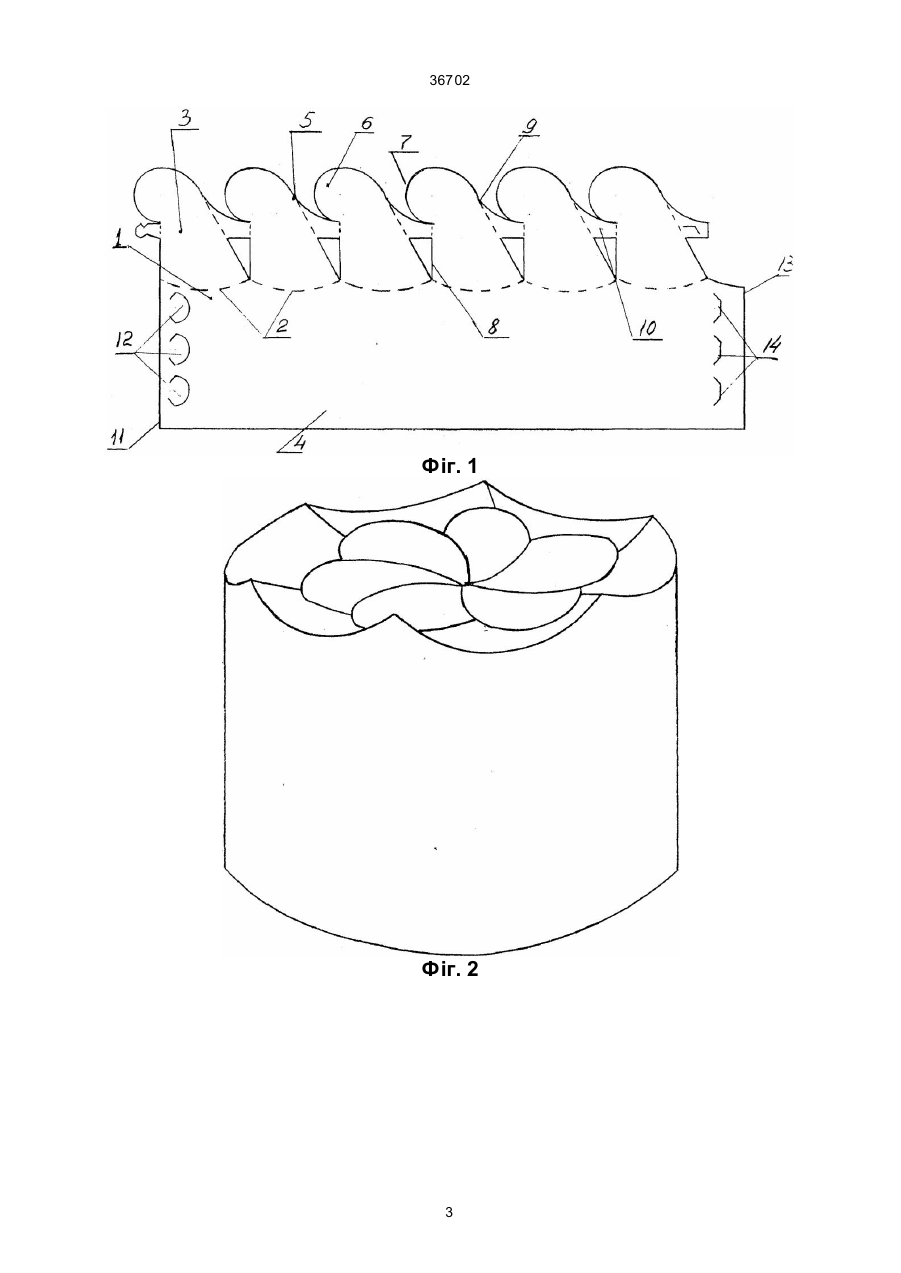

Складана кришка коробки, що виконана з плоскої заготовки листового матеріалу, з вер хньою кромкою якого з'єднані, за допомогою ліній пере 36702 - довжина заготовки, яка дорівнює довжині кола, розділена на парну кількість, наприклад шість, рівних частин; - кожна частина є шириною основи клапану; - клапан утворений з рівнобічного трикутника, зі стороною, що дорівнює ширині основи клапану; - на вершині трикутника виконаний замикаючий виступ, внутрішня кромка якого спряжена з боковою кромкою клапану і виконана дугоподібною, відносно вісі клапану; - клапани з'єднані між собою з'єднувальними перемичками; - лінії перегину заготовки, що проходять уздовж основ клапанів, співпадаючи з ними, виконані дугоподібними. Проведені патентні дослідження довели, що ні в патентній, ні в науково - технічній літературі немає відомостей про складані кришки коробок, охарактеризовані таким чином, як у формулі винаходу пристрою, це дає підстави до її відповідності критерію патентоздатності "новизна". Порівняльний аналіз пристрою з відомими у цій галузі, в тому числі і з прототипом, показує на значні переваги складаної кришки коробки, в якій виконання довжини заготовки, що дорівнює довжині кола, розділеною на парну кількість рівних частин, кожна з котрих є шириною основи клапану, який утворений з рівнобічного трикутника, зі стороною, що дорівнює ширині основи клапану та замикаючим виступом - на його вершині, а лінії перегину заготовки, що проходять уздовж основ клапанів, забезпечують нові конструктивні зв'язки, взаємодіючих один з одним, клапанів, це підвищує надійність закривання кришки, спрощення її зборки, зменшує матеріаломісткість. Досягненні переваги вказують на те, що вирішуване завдання виконано на винахідницькому рівні, оскільки воно не витікає очевидним образом з відомих у цій галузі рішень, а тому відповідає критерію патентоздатності "винахідницький рівень". Пристрій пояснюється кресленнями, де на фіг. 1 зображений розкрій заготовки кришки; на фіг. 2 складана кришка у зібраному вигляді, в аксонометрії. Складана кришка коробки виконана з плоскої заготовки 1 гнучкого листового матеріалу, наприклад картону. Довжина заготовки 1, що дорівнює довжині кола, розділена на парну кількість, наприклад шість, рівних частин, кожна частина є основою 2 рівновеликого клапану 3, клапани 3 з'єднані, за допомогою ліній перегину, з вер хньою кромкою стінки 4 заготовки, лінії перетину проходять уздовж основ 2 клапанів 3, співпадають з ними і виконані дугоподібними. Кожний клапан 3 утворений з рівнобічного трикутника, сторона якого дорівнює основі 2 клапану 3, на вершині 5 трикутника виконано замикаючий виступ 6, вн утрішня кромка 7 якого спряжена з боковою кромкою 8 клапану 3 і виконана дугоподібною, відносно вісі клапану 3, зовнішня кромка 9 клапану 3 виконана криволінійною, відносно вісі заготовки 1, клапани 3 з'єднані між собою з'єднувальними перемичками 10, які з'єднані з клапанами 3 лініями перегину між кромкою 8 одного клапану 3 і кромкою 9 наступного клапану 3. На торці 11 стінки 4 виконані язички 12, а на торці 13 стінки 4 - прорізи 14. Складана кришка коробки збирається наступним чином. Заготовку 1 згинають за лініями перегину, згинаючи кожний клапан під кутом 90°, замикають стінку 4 кришки, шляхом введення язичків 12 торця 11 у прорізи 14 її торця 13. Потім складають чергово, за годинниковою стрілкою, клапани 3, при цьому вн утрішні кромки 7 виступів 6 входять у зачеплення одна з одною у визначеній точці і клапани 3 замикаються в центрі кришки. Для того, щоб центр складеної кришки не відхилився від вісі, наприклад круглої коробки, усі боки трикутника, що утворює клапан 3, повинні зігнутися, а через те, що трикутник рівнобокий, то сила пружності буде однаковою по всьому клапану 3 і тому центр, складеної з клапанів 3 кришки незначно зміститься униз, щільно замикаючи верх кришки коробки. Використання складаної кришки коробки у якості тари для пакування харчових продуктів, наприклад тортів, забезпечить надійність з'єднання елементів верха кришки, підвищуючи тим самим, надійність закриття кришки картонної коробки, спростить збирання виробів, знизить матеріаломісткість, за рахунок раціонального розкрою заготовки кришки та використання для неї більш тонкого картону. Виготовлена дослідна партія коробок з кришками даної конструкції, які використані хлібобулочними підприємствами міста Донецька для пакування тортів, вони показали перевагу перед коробками, що використовувались раніш. Джерела інформації. 1. Патент Франції № 2499510, кл. МКВ6 В65Д 5/20, опублікований 13.08.82. 2. Авторське свідоцтво СРСР № 1654138 (прототип), опубліковане 07.06.91. 2 36702 Фіг. 1 Фіг. 2 3 36702 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
