Система акумулювання сонячної енергії

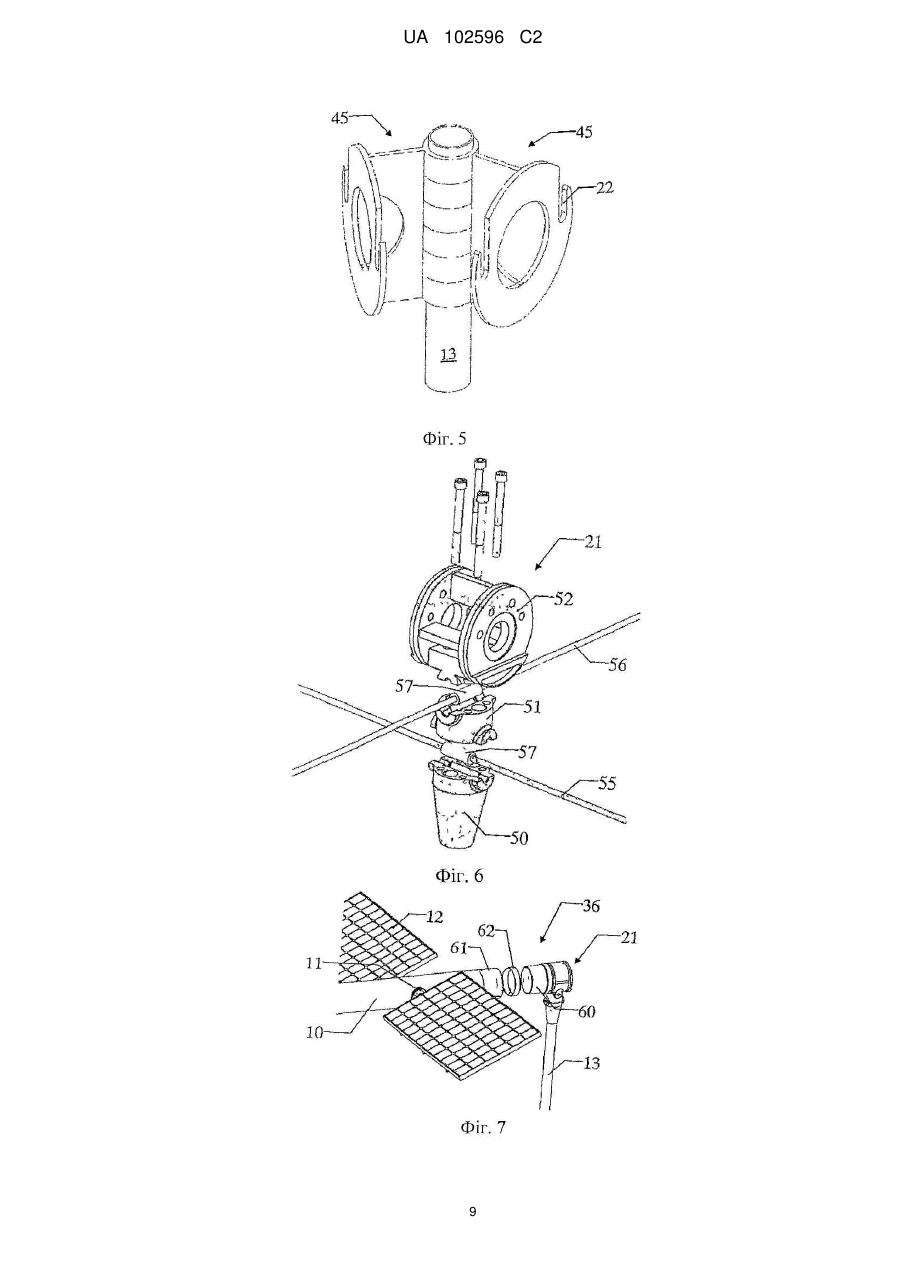

1. Система акумулювання сонячної енергії, що містить множину пристроїв стеження за Сонцем, в якій кожен згаданий пристрій стеження за Сонцем містить основну горизонтальну трубку (10), яка несе навантаження, здатну повертатися навколо своєї осі; множину допоміжних трубок (11), закріплених таким чином, що вони можуть переміщуватися перпендикулярно згаданій основній трубці (10) і здатні повертатися навколо своєї осі; причому на кожній із згаданих допоміжних трубок (11) закріплена панель (12), яка здатна поглинати сонячну енергію; опорну конструкцію, що містить перший стояк (13) і другий стояк (13), розташовані вертикально; при цьому кожен із згаданого першого стояка (13) і згаданого другого стояка (13) містить з'єднувальний елемент (21), розташований біля їх верхньої частини, для надійного закріплення згаданої основної трубки (10) на його кінцях; причому згаданий з'єднувальний елемент (21) містить першу поперечну ділянку для прикріплення згаданої основної трубки і другу поперечну ділянку для прикріплення можливої додаткової основної трубки; яка відрізняється тим, що згадана основна трубка (10) містить ковзне з'єднання (60, 61, 62), що забезпечує їй можливість подовжуватися, причому згадане ковзне з'єднання (60, 61, 62) закріплене на одному кінці (61) на згаданій основній трубці (10), а на іншому кінці (60) на згаданій першій поперечній ділянці; при цьому згаданий перший стояк (13) і згаданий другий стояк (13) містять точку (17) зчеплення біля їх основи; причому згадана точка (17) зчеплення містить першу забезпечену отворами пластину (6), закріплену на кожному із згаданого першого стояка (13) і згаданого другого стояка (13); при цьому кожна згадана точка (17) зчеплення містить закріплений ходовий гвинт (16, 18), зафіксований вгвинчуванням в ґрунт; другу забезпечену отворами пластину (5), яка закріплена на згаданому ходовому гвинті (16, 18); штир (7), який вставляється через отвори згаданих забезпечених отворами пластин (5, 6); причому кожен із згаданого першого стояка (13) і згаданого другого стояка (13) підтримується у вертикальному положенні щонайменше двома кабелями (55, 56), прикріпленими до грунту; при цьому згадані щонайменше два кабелі (55, 56) прикріплені до ґрунту за допомогою ходових гвинтів (16, 18); згаданий з'єднувальний елемент (21) містить нижню ділянку (50), для його закріплення на кожному із згаданого першого стояка (13) і згаданого другого стояка (13), проміжну ділянку (51) і верхню ділянку (52); причому між згаданою нижньою ділянкою (50) і згаданою проміжною ділянкою (51) забезпечене посадочне місце для першого кабелю (55), розташованого перпендикулярно осі згаданої основної трубки (10); між згаданою проміжною ділянкою (51) і згаданою верхньою ділянкою (52) забезпечене посадочне місце для другого кабелю (56), розташованого в тому ж напрямку, що і вісь згаданої основної трубки (10); причому згадані перший і другий кабелі забезпечені стопорними втулками (57), які відігнуті на кабелі на відстанях, які дуже точно попередньо визначають на заводі; при цьому встановлення втулок в певне положення встановлює з великою точністю відстань між згаданим першим стояком (13) і згаданим другим стояком (13).

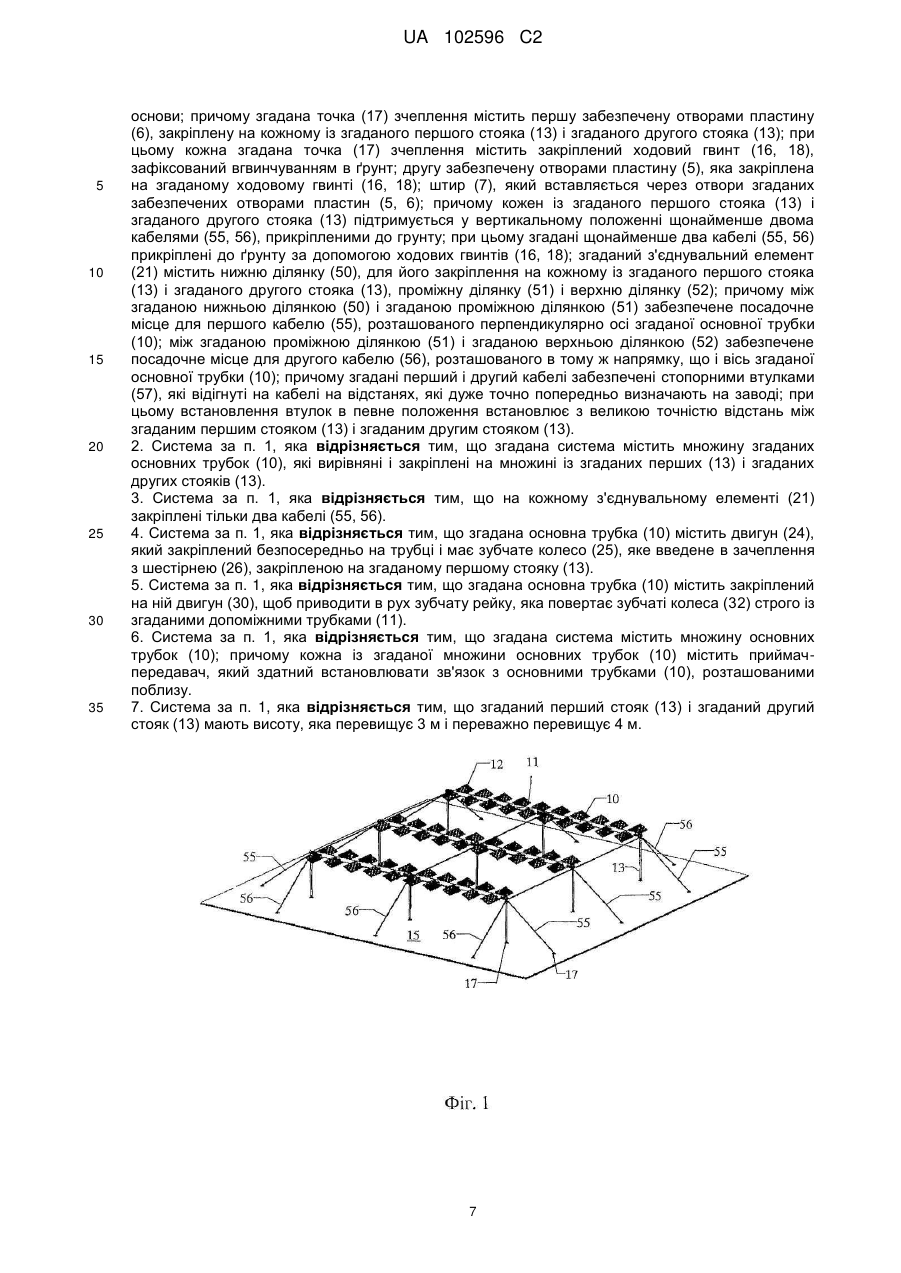

2. Система за п. 1, яка відрізняється тим, що згадана система містить множину згаданих основних трубок (10), які вирівняні і закріплені на множині із згаданих перших (13) і згаданих других стояків (13).

3. Система за п. 1, яка відрізняється тим, що на кожному з'єднувальному елементі (21) закріплені тільки два кабелі (55, 56).

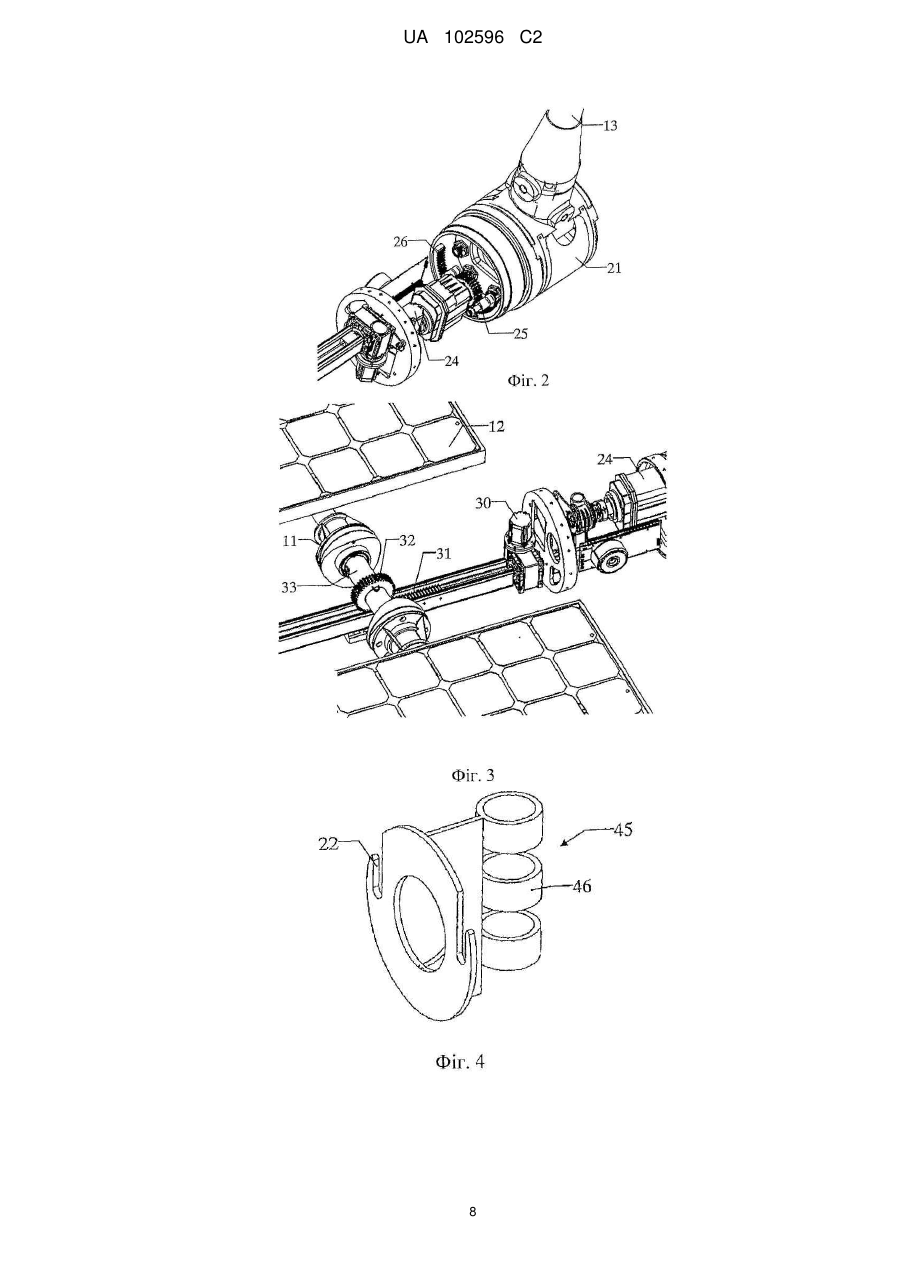

4. Система за п. 1, яка відрізняється тим, що згадана основна трубка (10) містить двигун (24), який закріплений безпосередньо на трубці і має зубчате колесо (25), яке введене в зачеплення з шестірнею (26), закріпленою на згаданому першому стояку (13).

5. Система за п. 1, яка відрізняється тим, що згадана основна трубка (10) містить закріплений на ній двигун (30), щоб приводити в рух зубчату рейку, яка повертає зубчаті колеса (32) строго із згаданими допоміжними трубками (11).

6. Система за п. 1, яка відрізняється тим, що згадана система містить множину основних трубок (10); причому кожна із згаданої множини основних трубок (10) містить приймач-передавач, який здатний встановлювати зв'язок з основними трубками (10), розташованими поблизу.

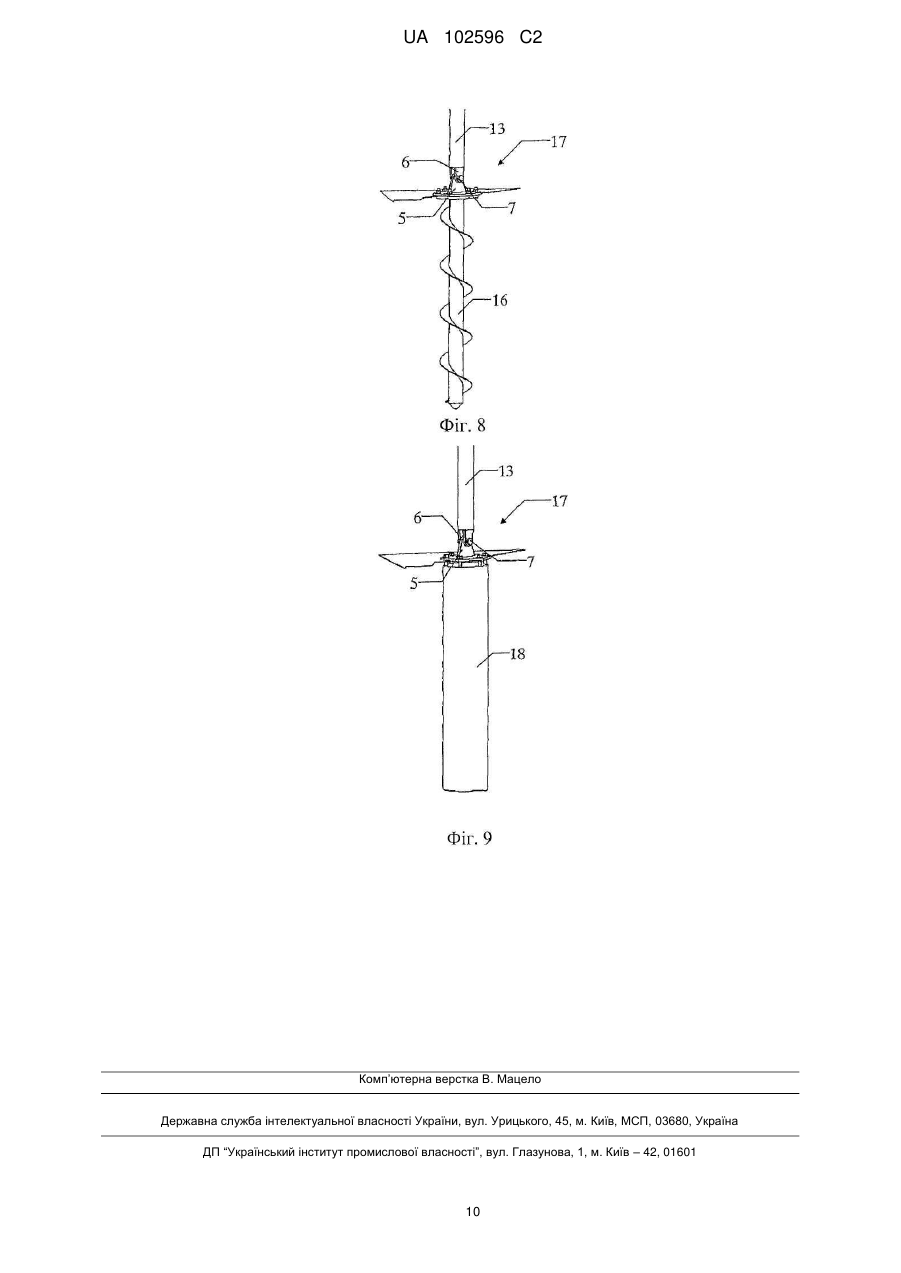

7. Система за п. 1, яка відрізняється тим, що згаданий перший стояк (13) і згаданий другий стояк (13) мають висоту, яка перевищує 3 м і переважно перевищує 4 м.
