Система концентрації та перетворення сонячної променевої енергії

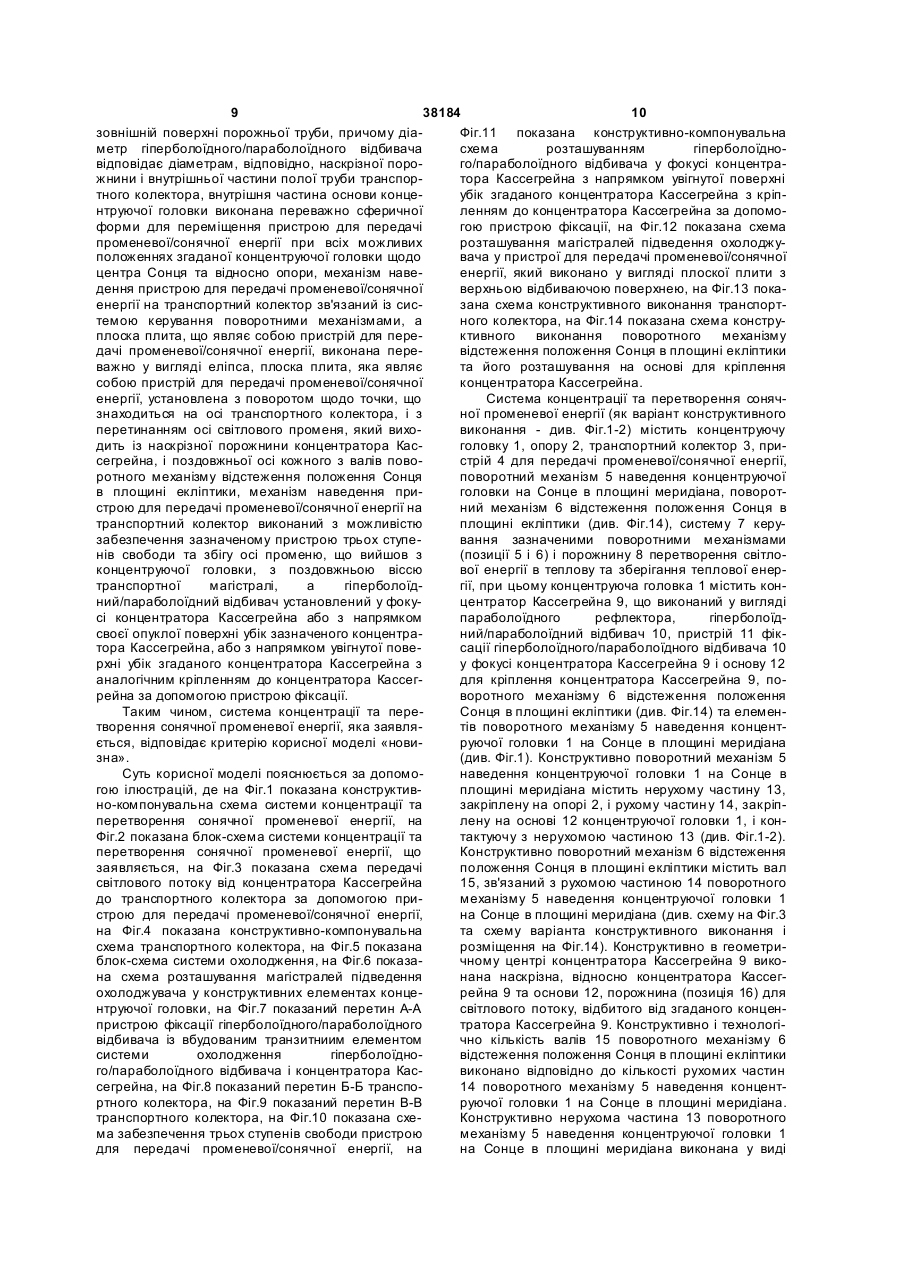

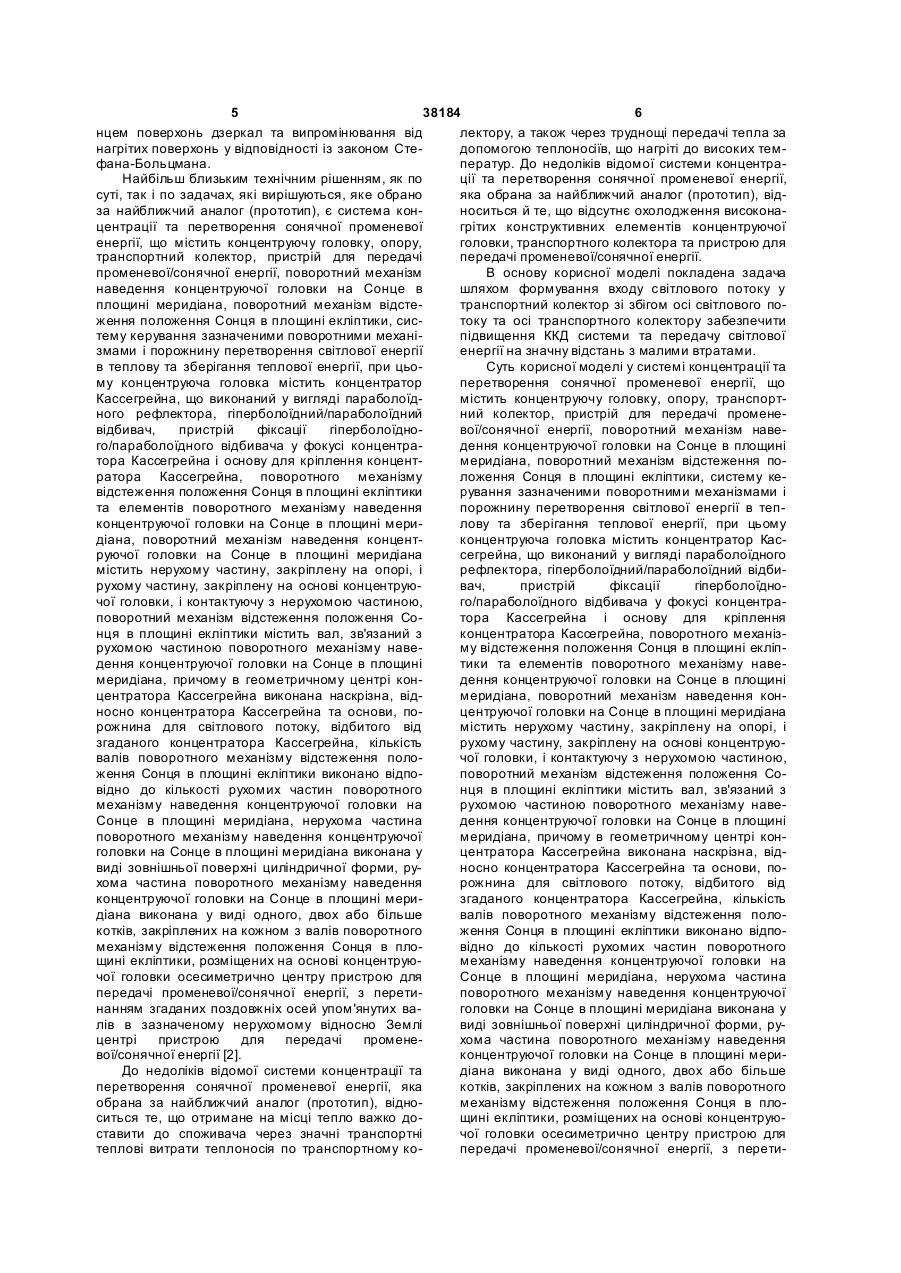

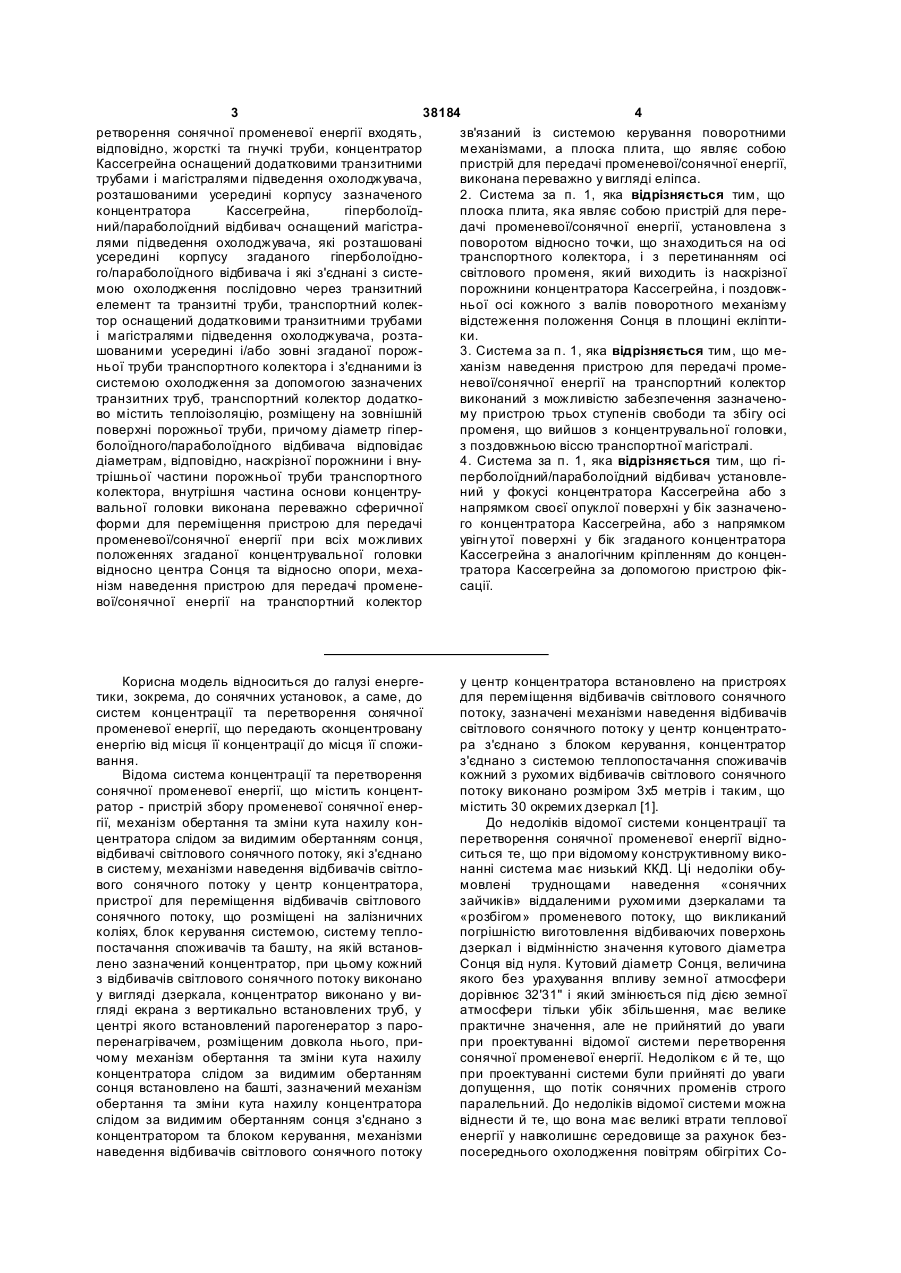

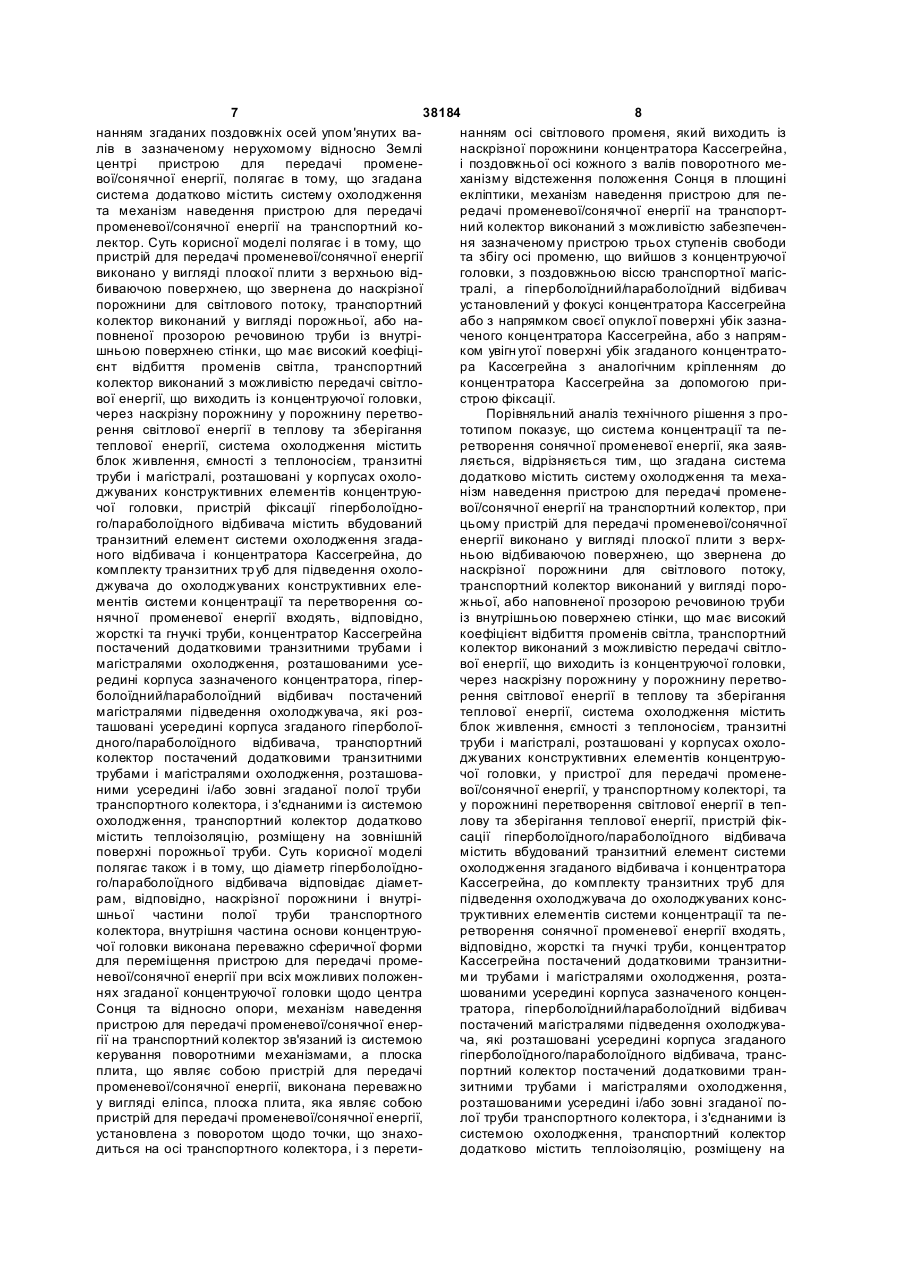

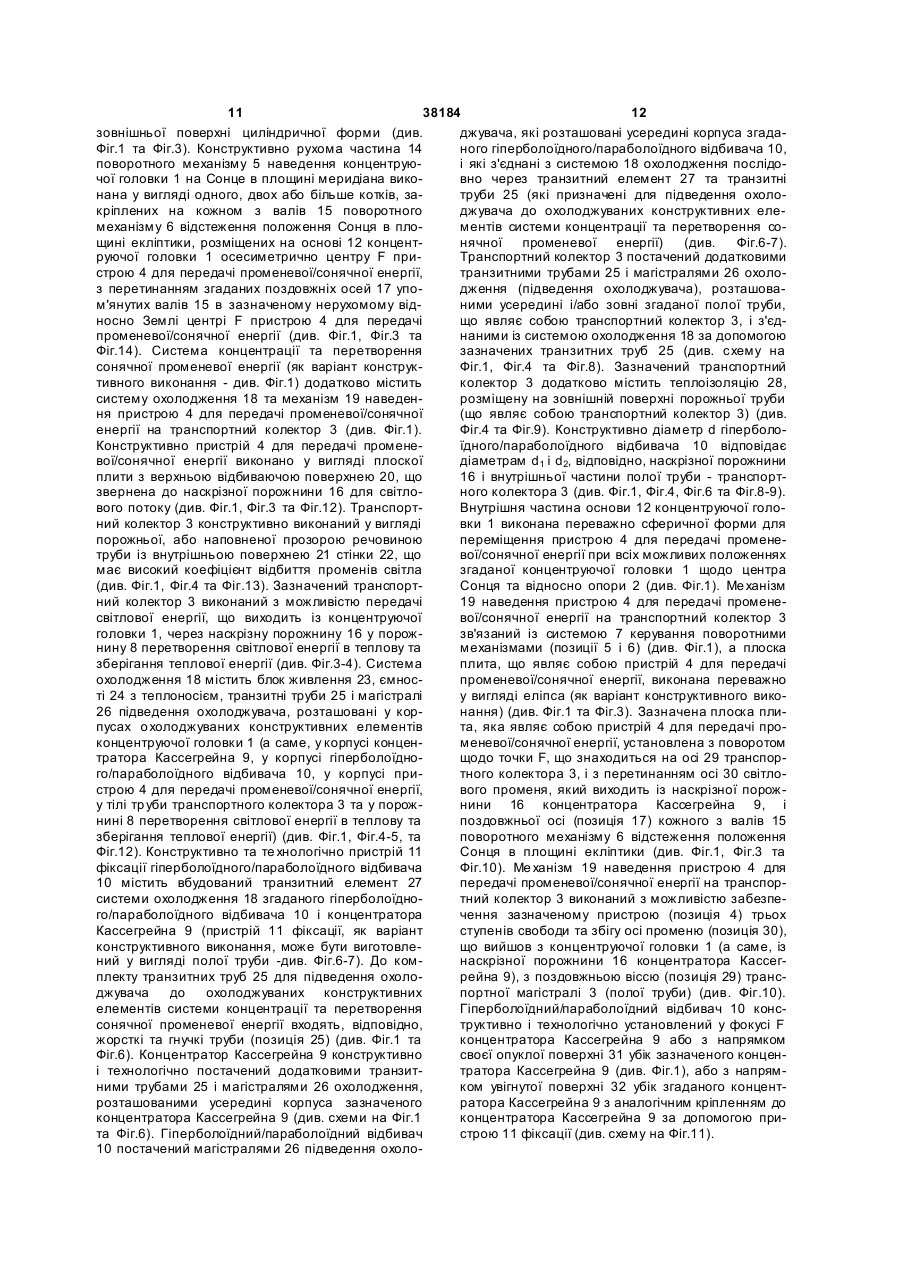

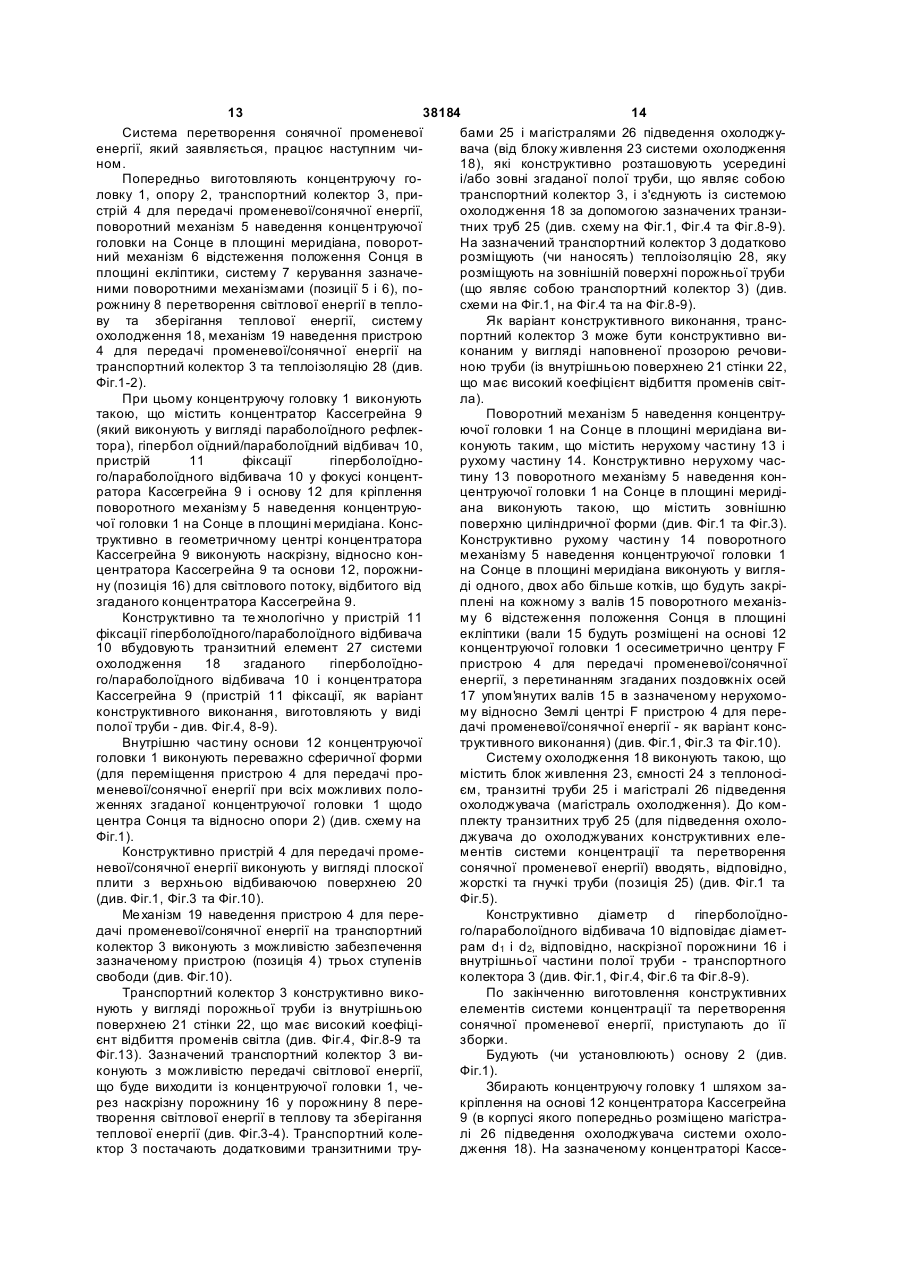

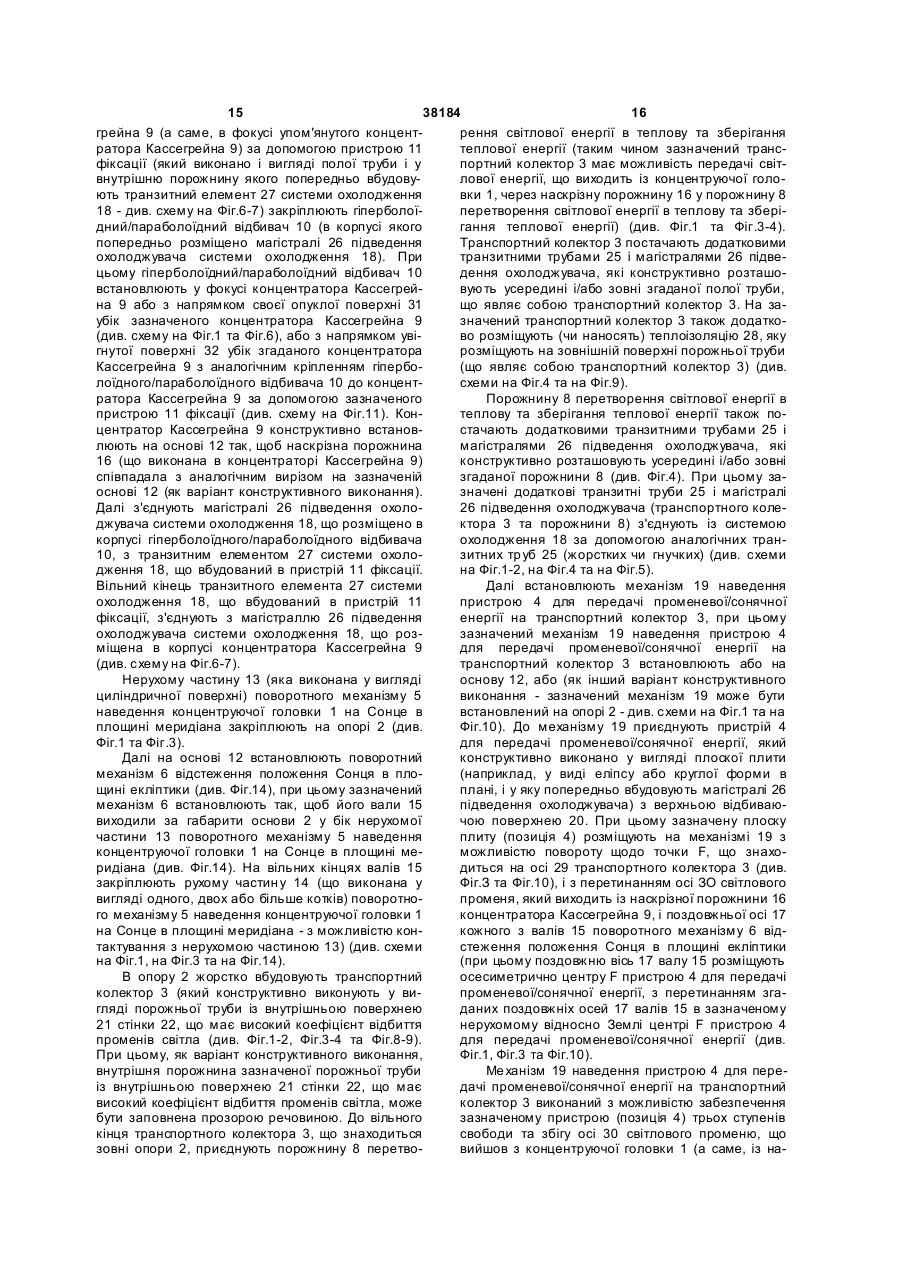

1. Система концентрації та перетворення сонячної променевої енергії, що містить концентрувальну головку, опору, транспортний колектор, пристрій для передачі променевої/сонячної енергії, поворотний механізм наведення концентрувальної головки на Сонце в площині меридіана, поворотний механізм відстеження положення Сонця в площині екліптики, систему керування зазначеними поворотними механізмами і порожнину перетворення світлової енергії в теплову та зберігання теплової енергії, при цьому концентрувальна головка містить концентратор Кассегрейна, що виконаний у вигляді параболоїдного рефлектора, гіперболоїдний/параболоїдний відбивач, пристрій фіксації гіперболоїдного/параболоїдного відбивача у фокусі концентратора Кассегрейна і основу для кріплення концентратора Кассегрейна, поворотного механізму відстеження положення Сонця в площині екліптики та елементів поворотного механізму наведення концентрувальної головки на Сонце в площині меридіана, поворотний механізм наведення концентрувальної головки на Сонце в площині меридіана містить нерухому частин у, закріплену на опорі, і рухому частину, закріплену на основі концентрувальної головки і контактуючу з нерухомою частиною, поворотний механізм відстеження положення Сонця в площині екліптики містить вал, зв'язаний з рухомою частиною поворотного механізму наведення концентрувальної головки на Сонце в площині меридіана, причому в геометричному центрі концентратора Кассегрейна виконана наскрізна, відносно концентратора Кассегрейна та основи, порожнина для світлового потоку, відбитого від згаданого концентратора Кассегрейна, кількість валів поворотного механізму відстеження положення Сонця в площині екліптики 2 (19) 1 3 38184 4 ретворення сонячної променевої енергії входять, зв'язаний із системою керування поворотними відповідно, жорсткі та гнучкі труби, концентратор механізмами, а плоска плита, що являє собою Кассегрейна оснащений додатковими транзитними пристрій для передачі променевої/сонячної енергії, трубами і магістралями підведення охолоджувача, виконана переважно у вигляді еліпса. розташованими усередині корпусу зазначеного 2. Система за п. 1, яка відрізняється тим, що концентратора Кассегрейна, гіперболоїдплоска плита, яка являє собою пристрій для перений/параболоїдний відбивач оснащений магістрадачі променевої/сонячної енергії, установлена з лями підведення охолоджувача, які розташовані поворотом відносно точки, що знаходиться на осі усередині корпусу згаданого гіперболоїднотранспортного колектора, і з перетинанням осі го/параболоїдного відбивача і які з'єднані з систесвітлового променя, який виходить із наскрізної мою охолодження послідовно через транзитний порожнини концентратора Кассегрейна, і поздовжелемент та транзитні труби, транспортний колекньої осі кожного з валів поворотного механізму тор оснащений додатковими транзитними трубами відстеження положення Сонця в площині екліптиі магістралями підведення охолоджувача, розтаки. шованими усередині і/або зовні згаданої порож3. Система за п. 1, яка відрізняється тим, що меньої труби транспортного колектора і з'єднаними із ханізм наведення пристрою для передачі промесистемою охолодження за допомогою зазначених невої/сонячної енергії на транспортний колектор транзитних труб, транспортний колектор додатковиконаний з можливістю забезпечення зазначеново містить теплоізоляцію, розміщену на зовнішній му пристрою трьох ступенів свободи та збігу осі поверхні порожньої труби, причому діаметр гіперпроменя, що вийшов з концентрувальної головки, болоїдного/параболоїдного відбивача відповідає з поздовжньою віссю транспортної магістралі. діаметрам, відповідно, наскрізної порожнини і вну4. Система за п. 1, яка відрізняється тим, що гітрішньої частини порожньої труби транспортного перболоїдний/параболоїдний відбивач установлеколектора, внутрішня частина основи концентруний у фокусі концентратора Кассегрейна або з вальної головки виконана переважно сферичної напрямком своєї опуклої поверхні у бік зазначеноформи для переміщення пристрою для передачі го концентратора Кассегрейна, або з напрямком променевої/сонячної енергії при всіх можливих увігн утої поверхні у бік згаданого концентратора положеннях згаданої концентрувальної головки Кассегрейна з аналогічним кріпленням до конценвідносно центра Сонця та відносно опори, мехатратора Кассегрейна за допомогою пристрою фікнізм наведення пристрою для передачі променесації. вої/сонячної енергії на транспортний колектор Корисна модель відноситься до галузі енергетики, зокрема, до сонячних установок, а саме, до систем концентрації та перетворення сонячної променевої енергії, що передають сконцентровану енергію від місця її концентрації до місця її споживання. Відома система концентрації та перетворення сонячної променевої енергії, що містить концентратор - пристрій збору променевої сонячної енергії, механізм обертання та зміни кута нахилу концентратора слідом за видимим обертанням сонця, відбивачі світлового сонячного потоку, які з'єднано в систему, механізми наведення відбивачів світлового сонячного потоку у центр концентратора, пристрої для переміщення відбивачів світлового сонячного потоку, що розміщені на залізничних коліях, блок керування системою, систему теплопостачання споживачів та башту, на якій встановлено зазначений концентратор, при цьому кожний з відбивачів світлового сонячного потоку виконано у вигляді дзеркала, концентратор виконано у вигляді екрана з вертикально встановлених труб, у центрі якого встановлений парогенератор з пароперенагрівачем, розміщеним довкола нього, причому механізм обертання та зміни кута нахилу концентратора слідом за видимим обертанням сонця встановлено на башті, зазначений механізм обертання та зміни кута нахилу концентратора слідом за видимим обертанням сонця з'єднано з концентратором та блоком керування, механізми наведення відбивачів світлового сонячного потоку у центр концентратора встановлено на пристроях для переміщення відбивачів світлового сонячного потоку, зазначені механізми наведення відбивачів світлового сонячного потоку у центр концентратора з'єднано з блоком керування, концентратор з'єднано з системою теплопостачання споживачів кожний з рухомих відбивачів світлового сонячного потоку виконано розміром 3x5 метрів і таким, що містить 30 окремих дзеркал [1]. До недоліків відомої системи концентрації та перетворення сонячної променевої енергії відноситься те, що при відомому конструктивному виконанні система має низький ККД. Ці недоліки обумовлені труднощами наведення «сонячних зайчиків» віддаленими рухомими дзеркалами та «розбігом» променевого потоку, що викликаний погрішністю виготовлення відбиваючих поверхонь дзеркал і відмінністю значення кутового діаметра Сонця від нуля. Кутовий діаметр Сонця, величина якого без урахування впливу земної атмосфери дорівнює 32'31'' і який змінюється під дією земної атмосфери тільки убік збільшення, має велике практичне значення, але не прийнятий до уваги при проектуванні відомої системи перетворення сонячної променевої енергії. Недоліком є й те, що при проектуванні системи були прийняті до уваги допущення, що потік сонячних променів строго паралельний. До недоліків відомої системи можна віднести й те, що вона має великі втрати теплової енергії у навколишнє середовище за рахунок безпосереднього охолодження повітрям обігрітих Со 5 38184 6 нцем поверхонь дзеркал та випромінювання від лектору, а також через труднощі передачі тепла за нагрітих поверхонь у відповідності із законом Стедопомогою теплоносіїв, що нагріті до високих темфана-Больцмана. ператур. До недоліків відомої системи концентраНайбільш близьким технічним рішенням, як по ції та перетворення сонячної променевої енергії, суті, так і по задачах, які вирішуються, яке обрано яка обрана за найближчий аналог (прототип), відза найближчий аналог (прототип), є система конноситься й те, що відсутнє охолодження високонацентрації та перетворення сонячної променевої грітих конструктивних елементів концентруючої енергії, що містить концентруючу головку, опору, головки, транспортного колектора та пристрою для транспортний колектор, пристрій для передачі передачі променевої/сонячної енергії. променевої/сонячної енергії, поворотний механізм В основу корисної моделі покладена задача наведення концентруючої головки на Сонце в шляхом формування входу світлового потоку у площині меридіана, поворотний механізм відстетранспортний колектор зі збігом осі світлового поження положення Сонця в площині екліптики, систоку та осі транспортного колектору забезпечити тему керування зазначеними поворотними механіпідвищення ККД системи та передачу світлової змами і порожнину перетворення світлової енергії енергії на значну відстань з малими втратами. в теплову та зберігання теплової енергії, при цьоСуть корисної моделі у системі концентрації та му концентруюча головка містить концентратор перетворення сонячної променевої енергії, що Кассегрейна, що виконаний у вигляді параболоїдмістить концентруючу головку, опору, транспортного рефлектора, гіперболоїдний/параболоїдний ний колектор, пристрій для передачі променевідбивач, пристрій фіксації гіперболоїднової/сонячної енергії, поворотний механізм навего/параболоїдного відбивача у фокусі концентрадення концентруючої головки на Сонце в площині тора Кассегрейна і основу для кріплення концентмеридіана, поворотний механізм відстеження поратора Кассегрейна, поворотного механізму ложення Сонця в площині екліптики, систему кевідстеження положення Сонця в площині екліптики рування зазначеними поворотними механізмами і та елементів поворотного механізму наведення порожнину перетворення світлової енергії в тепконцентруючої головки на Сонце в площині мерилову та зберігання теплової енергії, при цьому діана, поворотний механізм наведення концентконцентруюча головка містить концентратор Касруючої головки на Сонце в площині меридіана сегрейна, що виконаний у вигляді параболоїдного містить нерухому частину, закріплену на опорі, і рефлектора, гіперболоїдний/параболоїдний відбирухому частину, закріплену на основі концентруювач, пристрій фіксації гіперболоїдночої головки, і контактуючу з нерухомою частиною, го/параболоїдного відбивача у фокусі концентраповоротний механізм відстеження положення Сотора Кассегрейна і основу для кріплення нця в площині екліптики містить вал, зв'язаний з концентратора Кассегрейна, поворотного механізрухомою частиною поворотного механізму навему відстеження положення Сонця в площині екліпдення концентруючої головки на Сонце в площині тики та елементів поворотного механізму навемеридіана, причому в геометричному центрі кондення концентруючої головки на Сонце в площині центратора Кассегрейна виконана наскрізна, відмеридіана, поворотний механізм наведення конносно концентратора Кассегрейна та основи, поцентруючої головки на Сонце в площині меридіана рожнина для світлового потоку, відбитого від містить нерухому частину, закріплену на опорі, і згаданого концентратора Кассегрейна, кількість рухому частину, закріплену на основі концентруювалів поворотного механізму відстеження полочої головки, і контактуючу з нерухомою частиною, ження Сонця в площині екліптики виконано відпоповоротний механізм відстеження положення Совідно до кількості рухомих частин поворотного нця в площині екліптики містить вал, зв'язаний з механізму наведення концентруючої головки на рухомою частиною поворотного механізму навеСонце в площині меридіана, нерухома частина дення концентруючої головки на Сонце в площині поворотного механізму наведення концентруючої меридіана, причому в геометричному центрі конголовки на Сонце в площині меридіана виконана у центратора Кассегрейна виконана наскрізна, відвиді зовнішньої поверхні циліндричної форми, руносно концентратора Кассегрейна та основи, похома частина поворотного механізму наведення рожнина для світлового потоку, відбитого від концентруючої головки на Сонце в площині меризгаданого концентратора Кассегрейна, кількість діана виконана у виді одного, двох або більше валів поворотного механізму відстеження полокотків, закріплених на кожном з валів поворотного ження Сонця в площині екліптики виконано відпомеханізму відстеження положення Сонця в пловідно до кількості рухомих частин поворотного щині екліптики, розміщених на основі концентруюмеханізму наведення концентруючої головки на чої головки осесиметрично центру пристрою для Сонце в площині меридіана, нерухома частина передачі променевої/сонячної енергії, з перетиповоротного механізму наведення концентруючої нанням згаданих поздовжніх осей упом'янутих ваголовки на Сонце в площині меридіана виконана у лів в зазначеному нерухомому відносно Землі виді зовнішньої поверхні циліндричної форми, руцентрі пристрою для передачі променехома частина поворотного механізму наведення вої/сонячної енергії [2]. концентруючої головки на Сонце в площині мериДо недоліків відомої системи концентрації та діана виконана у виді одного, двох або більше перетворення сонячної променевої енергії, яка котків, закріплених на кожном з валів поворотного обрана за найближчий аналог (прототип), відномеханізму відстеження положення Сонця в плоситься те, що отримане на місці тепло важко дощині екліптики, розміщених на основі концентруюставити до споживача через значні транспортні чої головки осесиметрично центру пристрою для теплові витрати теплоносія по транспортному копередачі променевої/сонячної енергії, з перети 7 38184 8 нанням згаданих поздовжніх осей упом'янутих вананням осі світлового променя, який виходить із лів в зазначеному нерухомому відносно Землі наскрізної порожнини концентратора Кассегрейна, центрі пристрою для передачі променеі поздовжньої осі кожного з валів поворотного мевої/сонячної енергії, полягає в тому, що згадана ханізму відстеження положення Сонця в площині система додатково містить систему охолодження екліптики, механізм наведення пристрою для пета механізм наведення пристрою для передачі редачі променевої/сонячної енергії на транспортпроменевої/сонячної енергії на транспортний коний колектор виконаний з можливістю забезпеченлектор. Суть корисної моделі полягає і в тому, що ня зазначеному пристрою трьох ступенів свободи пристрій для передачі променевої/сонячної енергії та збігу осі променю, що вийшов з концентруючої виконано у вигляді плоскої плити з верхньою відголовки, з поздовжньою віссю транспортної магісбиваючою поверхнею, що звернена до наскрізної тралі, а гіперболоїдний/параболоїдний відбивач порожнини для світлового потоку, транспортний установлений у фокусі концентратора Кассегрейна колектор виконаний у вигляді порожньої, або наабо з напрямком своєї опуклої поверхні убік зазнаповненої прозорою речовиною труби із внутріченого концентратора Кассегрейна, або з напрямшньою поверхнею стінки, що має високий коефіціком увігн утої поверхні убік згаданого концентратоєнт відбиття променів світла, транспортний ра Кассегрейна з аналогічним кріпленням до колектор виконаний з можливістю передачі світлоконцентратора Кассегрейна за допомогою привої енергії, що виходить із концентруючої головки, строю фіксації. через наскрізну порожнину у порожнину перетвоПорівняльний аналіз технічного рішення з прорення світлової енергії в теплову та зберігання тотипом показує, що система концентрації та петеплової енергії, система охолодження містить ретворення сонячної променевої енергії, яка заявблок живлення, ємності з теплоносієм, транзитні ляється, відрізняється тим, що згадана система труби і магістралі, розташовані у корпусах охолододатково містить систему охолодження та мехаджуваних конструктивних елементів концентруюнізм наведення пристрою для передачі променечої головки, пристрій фіксації гіперболоїднової/сонячної енергії на транспортний колектор, при го/параболоїдного відбивача містить вбудований цьому пристрій для передачі променевої/сонячної транзитний елемент системи охолодження згадаенергії виконано у вигляді плоскої плити з верхного відбивача і концентратора Кассегрейна, до ньою відбиваючою поверхнею, що звернена до комплекту транзитних тр уб для підведення охолонаскрізної порожнини для світлового потоку, джувача до охолоджуваних конструктивних елетранспортний колектор виконаний у вигляді пороментів системи концентрації та перетворення сожньої, або наповненої прозорою речовиною труби нячної променевої енергії входять, відповідно, із внутрішньою поверхнею стінки, що має високий жорсткі та гнучкі труби, концентратор Кассегрейна коефіцієнт відбиття променів світла, транспортний постачений додатковими транзитними трубами і колектор виконаний з можливістю передачі світломагістралями охолодження, розташованими усевої енергії, що виходить із концентруючої головки, редині корпуса зазначеного концентратора, гіперчерез наскрізну порожнину у порожнину перетвоболоїдний/параболоїдний відбивач постачений рення світлової енергії в теплову та зберігання магістралями підведення охолоджувача, які розтеплової енергії, система охолодження містить ташовані усередині корпуса згаданого гіперболоїблок живлення, ємності з теплоносієм, транзитні дного/параболоїдного відбивача, транспортний труби і магістралі, розташовані у корпусах охолоколектор постачений додатковими транзитними джуваних конструктивних елементів концентруютрубами і магістралями охолодження, розташовачої головки, у пристрої для передачі промененими усередині і/або зовні згаданої полої труби вої/сонячної енергії, у транспортному колекторі, та транспортного колектора, і з'єднаними із системою у порожнині перетворення світлової енергії в тепохолодження, транспортний колектор додатково лову та зберігання теплової енергії, пристрій фікмістить теплоізоляцію, розміщену на зовнішній сації гіперболоїдного/параболоїдного відбивача поверхні порожньої труби. Суть корисної моделі містить вбудований транзитний елемент системи полягає також і в тому, що діаметр гіперболоїдноохолодження згаданого відбивача і концентратора го/параболоїдного відбивача відповідає діаметКассегрейна, до комплекту транзитних труб для рам, відповідно, наскрізної порожнини і внутріпідведення охолоджувача до охолоджуваних консшньої частини полої труби транспортного труктивних елементів системи концентрації та пеколектора, внутрішня частина основи концентруюретворення сонячної променевої енергії входять, чої головки виконана переважно сферичної форми відповідно, жорсткі та гнучкі труби, концентратор для переміщення пристрою для передачі промеКассегрейна постачений додатковими транзитниневої/сонячної енергії при всіх можливих положенми трубами і магістралями охолодження, розтанях згаданої концентруючої головки щодо центра шованими усередині корпуса зазначеного конценСонця та відносно опори, механізм наведення тратора, гіперболоїдний/параболоїдний відбивач пристрою для передачі променевої/сонячної енерпостачений магістралями підведення охолоджувагії на транспортний колектор зв'язаний із системою ча, які розташовані усередині корпуса згаданого керування поворотними механізмами, а плоска гіперболоїдного/параболоїдного відбивача, трансплита, що являє собою пристрій для передачі портний колектор постачений додатковими транпроменевої/сонячної енергії, виконана переважно зитними трубами і магістралями охолодження, у вигляді еліпса, плоска плита, яка являє собою розташованими усередині і/або зовні згаданої попристрій для передачі променевої/сонячної енергії, лої труби транспортного колектора, і з'єднаними із установлена з поворотом щодо точки, що знахосистемою охолодження, транспортний колектор диться на осі транспортного колектора, і з перетидодатково містить теплоізоляцію, розміщену на 9 38184 10 зовнішній поверхні порожньої труби, причому діаФіг.11 показана конструктивно-компонувальна метр гіперболоїдного/параболоїдного відбивача схема розташуванням гіперболоїдновідповідає діаметрам, відповідно, наскрізної порого/параболоїдного відбивача у фокусі концентражнини і внутрішньої частини полої труби транспортора Кассегрейна з напрямком увігнутої поверхні тного колектора, внутрішня частина основи концеубік згаданого концентратора Кассегрейна з кріпнтруючої головки виконана переважно сферичної ленням до концентратора Кассегрейна за допомоформи для переміщення пристрою для передачі гою пристрою фіксації, на Фіг.12 показана схема променевої/сонячної енергії при всіх можливих розташування магістралей підведення охолоджуположеннях згаданої концентруючої головки щодо вача у пристрої для передачі променевої/сонячної центра Сонця та відносно опори, механізм навеенергії, який виконано у вигляді плоскої плити з дення пристрою для передачі променевої/сонячної верхньою відбиваючою поверхнею, на Фіг.13 покаенергії на транспортний колектор зв'язаний із сисзана схема конструктивного виконання транспорттемою керування поворотними механізмами, а ного колектора, на Фіг.14 показана схема конструплоска плита, що являє собою пристрій для перективного виконання поворотного механізму дачі променевої/сонячної енергії, виконана перевідстеження положення Сонця в площині екліптики важно у вигляді еліпса, плоска плита, яка являє та його розташування на основі для кріплення собою пристрій для передачі променевої/сонячної концентратора Кассегрейна. енергії, установлена з поворотом щодо точки, що Система концентрації та перетворення сонячзнаходиться на осі транспортного колектора, і з ної променевої енергії (як варіант конструктивного перетинанням осі світлового променя, який виховиконання - див. Фіг.1-2) містить концентруючу дить із наскрізної порожнини концентратора Касголовку 1, опору 2, транспортний колектор 3, присегрейна, і поздовжньої осі кожного з валів повострій 4 для передачі променевої/сонячної енергії, ротного механізму відстеження положення Сонця поворотний механізм 5 наведення концентруючої в площині екліптики, механізм наведення приголовки на Сонце в площині меридіана, поворотстрою для передачі променевої/сонячної енергії на ний механізм 6 відстеження положення Сонця в транспортний колектор виконаний з можливістю площині екліптики (див. Фіг.14), систему 7 керузабезпечення зазначеному пристрою трьох ступевання зазначеними поворотними механізмами нів свободи та збігу осі променю, що вийшов з (позиції 5 і 6) і порожнину 8 перетворення світлоконцентруючої головки, з поздовжньою віссю вої енергії в теплову та зберігання теплової енертранспортної магістралі, а гіперболоїдгії, при цьому концентруюча головка 1 містить конний/параболоїдний відбивач установлений у фокуцентратор Кассегрейна 9, що виконаний у вигляді сі концентратора Кассегрейна або з напрямком параболоїдного рефлектора, гіперболоїдсвоєї опуклої поверхні убік зазначеного концентраний/параболоїдний відбивач 10, пристрій 11 фіктора Кассегрейна, або з напрямком увігнутої повесації гіперболоїдного/параболоїдного відбивача 10 рхні убік згаданого концентратора Кассегрейна з у фокусі концентратора Кассегрейна 9 і основу 12 аналогічним кріпленням до концентратора Кассегдля кріплення концентратора Кассегрейна 9, порейна за допомогою пристрою фіксації. воротного механізму 6 відстеження положення Таким чином, система концентрації та переСонця в площині екліптики (див. Фіг.14) та елементворення сонячної променевої енергії, яка заявлятів поворотного механізму 5 наведення концентється, відповідає критерію корисної моделі «новируючої головки 1 на Сонце в площині меридіана зна». (див. Фіг.1). Конструктивно поворотний механізм 5 Суть корисної моделі пояснюється за допомонаведення концентруючої головки 1 на Сонце в гою ілюстрацій, де на Фіг.1 показана конструктивплощині меридіана містить нерухому частину 13, но-компонувальна схема системи концентрації та закріплену на опорі 2, і рухому частин у 14, закріпперетворення сонячної променевої енергії, на лену на основі 12 концентруючої головки 1, і конФіг.2 показана блок-схема системи концентрації та тактуючу з нерухомою частиною 13 (див. Фіг.1-2). перетворення сонячної променевої енергії, що Конструктивно поворотний механізм 6 відстеження заявляється, на Фіг.3 показана схема передачі положення Сонця в площині екліптики містить вал світлового потоку від концентратора Кассегрейна 15, зв'язаний з рухомою частиною 14 поворотного до транспортного колектора за допомогою примеханізму 5 наведення концентруючої головки 1 строю для передачі променевої/сонячної енергії, на Сонце в площині меридіана (див. схему на Фіг.3 на Фіг.4 показана конструктивно-компонувальна та схему варіанта конструктивного виконання і схема транспортного колектора, на Фіг.5 показана розміщення на Фіг.14). Конструктивно в геометриблок-схема системи охолодження, на Фіг.6 показачному центрі концентратора Кассегрейна 9 викона схема розташування магістралей підведення нана наскрізна, відносно концентратора Кассегохолоджувача у конструктивних елементах концерейна 9 та основи 12, порожнина (позиція 16) для нтруючої головки, на Фіг.7 показаний перетин А-А світлового потоку, відбитого від згаданого конценпристрою фіксації гіперболоїдного/параболоїдного тратора Кассегрейна 9. Конструктивно і технологівідбивача із вбудованим транзитниим елементом чно кількість валів 15 поворотного механізму 6 системи охолодження гіперболоїдновідстеження положення Сонця в площині екліптики го/параболоїдного відбивача і концентратора Касвиконано відповідно до кількості рухомих частин сегрейна, на Фіг.8 показаний перетин Б-Б транспо14 поворотного механізму 5 наведення концентртного колектора, на Фіг.9 показаний перетин В-В руючої головки 1 на Сонце в площині меридіана. транспортного колектора, на Фіг.10 показана схеКонструктивно нерухома частина 13 поворотного ма забезпечення трьох ступенів свободи пристрою механізму 5 наведення концентруючої головки 1 для передачі променевої/сонячної енергії, на на Сонце в площині меридіана виконана у виді 11 38184 12 зовнішньої поверхні циліндричної форми (див. джувача, які розташовані усередині корпуса згадаФіг.1 та Фіг.3). Конструктивно рухома частина 14 ного гіперболоїдного/параболоїдного відбивача 10, поворотного механізму 5 наведення концентруюі які з'єднані з системою 18 охолодження послідочої головки 1 на Сонце в площині меридіана виковно через транзитний елемент 27 та транзитні нана у вигляді одного, двох або більше котків, затруби 25 (які призначені для підведення охолокріплених на кожном з валів 15 поворотного джувача до охолоджуваних конструктивних елемеханізму 6 відстеження положення Сонця в пломентів системи концентрації та перетворення сощині екліптики, розміщених на основі 12 концентнячної променевої енергії) (див. Фіг.6-7). руючої головки 1 осесиметрично центру F приТранспортний колектор 3 постачений додатковими строю 4 для передачі променевої/сонячної енергії, транзитними трубами 25 і магістралями 26 охолоз перетинанням згаданих поздовжніх осей 17 уподження (підведення охолоджувача), розташовам'янутих валів 15 в зазначеному нерухомому відними усередині і/або зовні згаданої полої труби, носно Землі центрі F пристрою 4 для передачі що являє собою транспортний колектор 3, і з'єдпроменевої/сонячної енергії (див. Фіг.1, Фіг.3 та наними із системою охолодження 18 за допомогою Фіг.14). Система концентрації та перетворення зазначених транзитних труб 25 (див. схему на сонячної променевої енергії (як варіант конструкФіг.1, Фіг.4 та Фіг.8). Зазначений транспортний тивного виконання - див. Фіг.1) додатково містить колектор 3 додатково містить теплоізоляцію 28, систему охолодження 18 та механізм 19 наведенрозміщену на зовнішній поверхні порожньої труби ня пристрою 4 для передачі променевої/сонячної (що являє собою транспортний колектор 3) (див. енергії на транспортний колектор 3 (див. Фіг.1). Фіг.4 та Фіг.9). Конструктивно діаметр d гіперболоКонструктивно пристрій 4 для передачі променеїдного/параболоїдного відбивача 10 відповідає вої/сонячної енергії виконано у вигляді плоскої діаметрам d1 і d2, відповідно, наскрізної порожнини плити з верхньою відбиваючою поверхнею 20, що 16 і внутрішньої частини полої труби - транспортзвернена до наскрізної порожнини 16 для світлоного колектора 3 (див. Фіг.1, Фіг.4, Фіг.6 та Фіг.8-9). вого потоку (див. Фіг.1, Фіг.3 та Фіг.12). ТранспортВнутрішня частина основи 12 концентруючої голоний колектор 3 конструктивно виконаний у вигляді вки 1 виконана переважно сферичної форми для порожньої, або наповненої прозорою речовиною переміщення пристрою 4 для передачі променетруби із внутрішньою поверхнею 21 стінки 22, що вої/сонячної енергії при всіх можливих положеннях має високий коефіцієнт відбиття променів світла згаданої концентруючої головки 1 щодо центра (див. Фіг.1, Фіг.4 та Фіг.13). Зазначений транспортСонця та відносно опори 2 (див. Фіг.1). Ме ханізм ний колектор 3 виконаний з можливістю передачі 19 наведення пристрою 4 для передачі променесвітлової енергії, що виходить із концентруючої вої/сонячної енергії на транспортний колектор 3 головки 1, через наскрізну порожнину 16 у порожзв'язаний із системою 7 керування поворотними нину 8 перетворення світлової енергії в теплову та механізмами (позиції 5 і 6) (див. Фіг.1), а плоска зберігання теплової енергії (див. Фіг.3-4). Система плита, що являє собою пристрій 4 для передачі охолодження 18 містить блок живлення 23, ємноспроменевої/сонячної енергії, виконана переважно ті 24 з теплоносієм, транзитні труби 25 і магістралі у вигляді еліпса (як варіант конструктивного вико26 підведення охолоджувача, розташовані у корнання) (див. Фіг.1 та Фіг.3). Зазначена плоска плипусах о холоджуваних конструктивних елементів та, яка являє собою пристрій 4 для передачі проконцентруючої головки 1 (а саме, у корпусі конценменевої/сонячної енергії, установлена з поворотом тратора Кассегрейна 9, у корпусі гіперболоїднощодо точки F, що знаходиться на осі 29 транспорго/параболоїдного відбивача 10, у корпусі притного колектора 3, і з перетинанням осі 30 світлострою 4 для передачі променевої/сонячної енергії, вого променя, який виходить із наскрізної порожу тілі тр уби транспортного колектора 3 та у порожнини 16 концентратора Кассегрейна 9, і нині 8 перетворення світлової енергії в теплову та поздовжньої осі (позиція 17) кожного з валів 15 зберігання теплової енергії) (див. Фіг.1, Фіг.4-5, та поворотного механізму 6 відстеження положення Фіг.12). Конструктивно та те хнологічно пристрій 11 Сонця в площині екліптики (див. Фіг.1, Фіг.3 та фіксації гіперболоїдного/параболоїдного відбивача Фіг.10). Ме ханізм 19 наведення пристрою 4 для 10 містить вбудований транзитний елемент 27 передачі променевої/сонячної енергії на транспорсистеми охолодження 18 згаданого гіперболоїднотний колектор 3 виконаний з можливістю забезпего/параболоїдного відбивача 10 і концентратора чення зазначеному пристрою (позиція 4) трьох Кассегрейна 9 (пристрій 11 фіксації, як варіант ступенів свободи та збігу осі променю (позиція 30), конструктивного виконання, може бути виготовлещо вийшов з концентруючої головки 1 (а саме, із ний у вигляді полої труби -див. Фіг.6-7). До комнаскрізної порожнини 16 концентратора Кассегплекту транзитних труб 25 для підведення охолорейна 9), з поздовжньою віссю (позиція 29) трансджувача до охолоджуваних конструктивних портної магістралі 3 (полої труби) (див. Фіг.10). елементів системи концентрації та перетворення Гіперболоїдний/параболоїдний відбивач 10 конссонячної променевої енергії входять, відповідно, труктивно і технологічно установлений у фокусі F жорсткі та гнучкі труби (позиція 25) (див. Фіг.1 та концентратора Кассегрейна 9 або з напрямком Фіг.6). Концентратор Кассегрейна 9 конструктивно своєї опуклої поверхні 31 убік зазначеного концені технологічно постачений додатковими транзиттратора Кассегрейна 9 (див. Фіг.1), або з напрямними трубами 25 і магістралями 26 охолодження, ком увігнутої поверхні 32 убік згаданого концентрозташованими усередині корпуса зазначеного ратора Кассегрейна 9 з аналогічним кріпленням до концентратора Кассегрейна 9 (див. схеми на Фіг.1 концентратора Кассегрейна 9 за допомогою прита Фіг.6). Гіперболоїдний/параболоїдний відбивач строю 11 фіксації (див. схему на Фіг.11). 10 постачений магістралями 26 підведення охоло 13 38184 14 Система перетворення сонячної променевої бами 25 і магістралями 26 підведення охолоджуенергії, який заявляється, працює наступним чивача (від блоку живлення 23 системи охолодження ном. 18), які конструктивно розташовують усередині Попередньо виготовляють концентруючу гоі/або зовні згаданої полої труби, що являє собою ловку 1, опору 2, транспортний колектор 3, притранспортний колектор 3, і з'єднують із системою стрій 4 для передачі променевої/сонячної енергії, охолодження 18 за допомогою зазначених транзиповоротний механізм 5 наведення концентруючої тних труб 25 (див. схему на Фіг.1, Фіг.4 та Фіг.8-9). головки на Сонце в площині меридіана, поворотНа зазначений транспортний колектор 3 додатково ний механізм 6 відстеження положення Сонця в розміщують (чи наносять) теплоізоляцію 28, яку площині екліптики, систему 7 керування зазначерозміщують на зовнішній поверхні порожньої труби ними поворотними механізмами (позиції 5 і 6), по(що являє собою транспортний колектор 3) (див. рожнину 8 перетворення світлової енергії в теплосхеми на Фіг.1, на Фіг.4 та на Фіг.8-9). ву та зберігання теплової енергії, систему Як варіант конструктивного виконання, трансохолодження 18, механізм 19 наведення пристрою портний колектор 3 може бути конструктивно ви4 для передачі променевої/сонячної енергії на конаним у вигляді наповненої прозорою речовитранспортний колектор 3 та теплоізоляцію 28 (див. ною труби (із внутрішньою поверхнею 21 стінки 22, Фіг.1-2). що має високий коефіцієнт відбиття променів світПри цьому концентруючу головку 1 виконують ла). такою, що містить концентратор Кассегрейна 9 Поворотний механізм 5 наведення концентру(який виконують у вигляді параболоїдного рефлекючої головки 1 на Сонце в площині меридіана витора), гіпербол оїдний/параболоїдний відбивач 10, конують таким, що містить нерухому частину 13 і пристрій 11 фіксації гіперболоїднорухому частину 14. Конструктивно нерухому часго/параболоїдного відбивача 10 у фокусі конценттину 13 поворотного механізму 5 наведення конратора Кассегрейна 9 і основу 12 для кріплення центруючої головки 1 на Сонце в площині меридіповоротного механізму 5 наведення концентруюана виконують такою, що містить зовнішню чої головки 1 на Сонце в площині меридіана. Консповерхню циліндричної форми (див. Фіг.1 та Фіг.3). труктивно в геометричному центрі концентратора Конструктивно рухому частин у 14 поворотного Кассегрейна 9 виконують наскрізну, відносно конмеханізму 5 наведення концентруючої головки 1 центратора Кассегрейна 9 та основи 12, порожнина Сонце в площині меридіана виконують у вигляну (позиція 16) для світлового потоку, відбитого від ді одного, двох або більше котків, що будуть закрізгаданого концентратора Кассегрейна 9. плені на кожному з валів 15 поворотного механізКонструктивно та те хнологічно у пристрій 11 му 6 відстеження положення Сонця в площині фіксації гіперболоїдного/параболоїдного відбивача екліптики (вали 15 будуть розміщені на основі 12 10 вбудовують транзитний елемент 27 системи концентруючої головки 1 осесиметрично центру F охолодження 18 згаданого гіперболоїднопристрою 4 для передачі променевої/сонячної го/параболоїдного відбивача 10 і концентратора енергії, з перетинанням згаданих поздовжніх осей Кассегрейна 9 (пристрій 11 фіксації, як варіант 17 упом'янутих валів 15 в зазначеному нерухомоконструктивного виконання, виготовляють у виді му відносно Землі центрі F пристрою 4 для переполої труби - див. Фіг.4, 8-9). дачі променевої/сонячної енергії - як варіант консВнутрішню частину основи 12 концентруючої труктивного виконання) (див. Фіг.1, Фіг.3 та Фіг.10). головки 1 виконують переважно сферичної форми Систему охолодження 18 виконують такою, що (для переміщення пристрою 4 для передачі промістить блок живлення 23, ємності 24 з теплоносіменевої/сонячної енергії при всіх можливих полоєм, транзитні труби 25 і магістралі 26 підведення женнях згаданої концентруючої головки 1 щодо охолоджувача (магістраль охолодження). До комцентра Сонця та відносно опори 2) (див. схему на плекту транзитних труб 25 (для підведення охолоФіг.1). джувача до охолоджуваних конструктивних елеКонструктивно пристрій 4 для передачі промементів системи концентрації та перетворення невої/сонячної енергії виконують у вигляді плоскої сонячної променевої енергії) вводять, відповідно, плити з верхньою відбиваючою поверхнею 20 жорсткі та гнучкі труби (позиція 25) (див. Фіг.1 та (див. Фіг.1, Фіг.3 та Фіг.10). Фіг.5). Ме ханізм 19 наведення пристрою 4 для переКонструктивно діаметр d гіперболоїднодачі променевої/сонячної енергії на транспортний го/параболоїдного відбивача 10 відповідає діаметколектор 3 виконують з можливістю забезпечення рам d1 і d2, відповідно, наскрізної порожнини 16 і зазначеному пристрою (позиція 4) трьох ступенів внутрішньої частини полої труби - транспортного свободи (див. Фіг.10). колектора 3 (див. Фіг.1, Фі г.4, Фіг.6 та Фіг.8-9). Транспортний колектор 3 конструктивно викоПо закінченню виготовлення конструктивних нують у вигляді порожньої труби із внутрішньою елементів системи концентрації та перетворення поверхнею 21 стінки 22, що має високий коефіцісонячної променевої енергії, приступають до її єнт відбиття променів світла (див. Фіг.4, Фіг.8-9 та зборки. Фіг.13). Зазначений транспортний колектор 3 виБудують (чи установлюють) основу 2 (див. конують з можливістю передачі світлової енергії, Фіг.1). що буде виходити із концентруючої головки 1, чеЗбирають концентруючу головку 1 шляхом зарез наскрізну порожнину 16 у порожнину 8 перекріплення на основі 12 концентратора Кассегрейна творення світлової енергії в теплову та зберігання 9 (в корпусі якого попередньо розміщено магістратеплової енергії (див. Фіг.3-4). Транспортний колелі 26 підведення охолоджувача системи охолоктор 3 постачають додатковими транзитними трудження 18). На зазначеному концентраторі Кассе 15 38184 16 грейна 9 (а саме, в фокусі упом'янутого концентрення світлової енергії в теплову та зберігання ратора Кассегрейна 9) за допомогою пристрою 11 теплової енергії (таким чином зазначений трансфіксації (який виконано і вигляді полої труби і у портний колектор 3 має можливість передачі світвнутрішню порожнину якого попередньо вбудовулової енергії, що виходить із концентруючої голоють транзитний елемент 27 системи охолодження вки 1, через наскрізну порожнину 16 у порожнину 8 18 - див. схему на Фіг.6-7) закріплюють гіперболоїперетворення світлової енергії в теплову та зберідний/параболоїдний відбивач 10 (в корпусі якого гання теплової енергії) (див. Фіг.1 та Фіг.3-4). попередньо розміщено магістралі 26 підведення Транспортний колектор 3 постачають додатковими охолоджувача системи охолодження 18). При транзитними трубами 25 і магістралями 26 підвецьому гіперболоїдний/параболоїдний відбивач 10 дення охолоджувача, які конструктивно розташовстановлюють у фокусі концентратора Кассегрейвують усередині і/або зовні згаданої полої труби, на 9 або з напрямком своєї опуклої поверхні 31 що являє собою транспортний колектор 3. На заубік зазначеного концентратора Кассегрейна 9 значений транспортний колектор 3 також додатко(див. схему на Фіг.1 та Фіг.6), або з напрямком увіво розміщують (чи наносять) теплоізоляцію 28, яку гнутої поверхні 32 убік згаданого концентратора розміщують на зовнішній поверхні порожньої труби Кассегрейна 9 з аналогічним кріпленням гіпербо(що являє собою транспортний колектор 3) (див. лоїдного/параболоїдного відбивача 10 до концентсхеми на Фіг.4 та на Фіг.9). ратора Кассегрейна 9 за допомогою зазначеного Порожнину 8 перетворення світлової енергії в пристрою 11 фіксації (див. схему на Фіг.11). Контеплову та зберігання теплової енергії також поцентратор Кассегрейна 9 конструктивно встановстачають додатковими транзитними трубами 25 і люють на основі 12 так, щоб наскрізна порожнина магістралями 26 підведення охолоджувача, які 16 (що виконана в концентраторі Кассегрейна 9) конструктивно розташовують усередині і/або зовні співпадала з аналогічним вирізом на зазначеній згаданої порожнини 8 (див. Фіг.4). При цьому заоснові 12 (як варіант конструктивного виконання). значені додаткові транзитні труби 25 і магістралі Далі з'єднують магістралі 26 підведення охоло26 підведення охолоджувача (транспортного коледжувача системи охолодження 18, що розміщено в ктора 3 та порожнини 8) з'єднують із системою корпусі гіперболоїдного/параболоїдного відбивача охолодження 18 за допомогою аналогічних тран10, з транзитним елементом 27 системи охолозитних тр уб 25 (жорстких чи гнучких) (див. схеми дження 18, що вбудований в пристрій 11 фіксації. на Фіг.1-2, на Фіг.4 та на Фіг.5). Вільний кінець транзитного елемента 27 системи Далі встановлюють механізм 19 наведення охолодження 18, що вбудований в пристрій 11 пристрою 4 для передачі променевої/сонячної фіксації, з'єднують з магістраллю 26 підведення енергії на транспортний колектор 3, при цьому охолоджувача системи охолодження 18, що роззазначений механізм 19 наведення пристрою 4 міщена в корпусі концентратора Кассегрейна 9 для передачі променевої/сонячної енергії на (див. схему на Фіг.6-7). транспортний колектор 3 встановлюють або на Нерухому частину 13 (яка виконана у вигляді основу 12, або (як інший варіант конструктивного циліндричної поверхні) поворотного механізму 5 виконання - зазначений механізм 19 може бути наведення концентруючої головки 1 на Сонце в встановлений на опорі 2 - див. схеми на Фіг.1 та на площині меридіана закріплюють на опорі 2 (див. Фіг.10). До механізму 19 приєднують пристрій 4 Фіг.1 та Фіг.3). для передачі променевої/сонячної енергії, який Далі на основі 12 встановлюють поворотний конструктивно виконано у вигляді плоскої плити механізм 6 відстеження положення Сонця в пло(наприклад, у виді еліпсу або круглої форми в щині екліптики (див. Фіг.14), при цьому зазначений плані, і у яку попередньо вбудовують магістралі 26 механізм 6 встановлюють так, щоб його вали 15 підведення охолоджувача) з верхньою відбиваювиходили за габарити основи 2 у бік нерухомої чою поверхнею 20. При цьому зазначену плоску частини 13 поворотного механізму 5 наведення плиту (позиція 4) розміщують на механізмі 19 з концентруючої головки 1 на Сонце в площині меможливістю повороту щодо точки F, що знахоридіана (див. Фіг.14). На вільних кінцях валів 15 диться на осі 29 транспортного колектора 3 (див. закріплюють рухому частин у 14 (що виконана у Фіг.З та Фіг.10), і з перетинанням осі ЗО світлового вигляді одного, двох або більше котків) поворотнопроменя, який виходить із наскрізної порожнини 16 го механізму 5 наведення концентруючої головки 1 концентратора Кассегрейна 9, і поздовжньої осі 17 на Сонце в площині меридіана - з можливістю конкожного з валів 15 поворотного механізму 6 відтактування з нерухомою частиною 13) (див. схеми стеження положення Сонця в площині екліптики на Фіг.1, на Фіг.3 та на Фіг.14). (при цьому поздовжню вісь 17 валу 15 розміщують В опору 2 жорстко вбудовують транспортний осесиметрично центру F пристрою 4 для передачі колектор 3 (який конструктивно виконують у випроменевої/сонячної енергії, з перетинанням згагляді порожньої труби із внутрішньою поверхнею даних поздовжніх осей 17 валів 15 в зазначеному 21 стінки 22, що має високий коефіцієнт відбиття нерухомому відносно Землі центрі F пристрою 4 променів світла (див. Фіг.1-2, Фіг.3-4 та Фіг.8-9). для передачі променевої/сонячної енергії (див. При цьому, як варіант конструктивного виконання, Фіг.1, Фіг.3 та Фіг.10). внутрішня порожнина зазначеної порожньої труби Ме ханізм 19 наведення пристрою 4 для переіз внутрішньою поверхнею 21 стінки 22, що має дачі променевої/сонячної енергії на транспортний високий коефіцієнт відбиття променів світла, може колектор 3 виконаний з можливістю забезпечення бути заповнена прозорою речовиною. До вільного зазначеному пристрою (позиція 4) трьох ступенів кінця транспортного колектора 3, що знаходиться свободи та збігу осі 30 світлового променю, що зовні опори 2, приєднують порожнину 8 перетвовийшов з концентруючої головки 1 (а саме, із на 17 38184 18 скрізної порожнини 16), з поздовжньою віссю (пора Кассегрейна 9 та основи 12) і попадають на зиція 29) транспортної магістралі 3 (полої труби) пристрій 4 для передачі променевої/сонячної ене(див. Фіг.10). До зазначеної магістралі 26 підвергії, який конструктивно виконано у вигляді плоскої дення охолоджувача, що знаходиться у корпусі плити (наприклад, у виді еліпсу або круглої форми плоскої плити (позиція 4), приєднують транзитні в плані) з верхньою відбиваючою поверхнею 20. труби 25 системи охолодження (які можуть бути При цьому за допомогою механізму 19 наведення жорсткими чи гнучкими) (див. Фіг.1 та Фіг.12). пристрою 4 для передачі променевої/сонячної Поворотний механізм 5 наведення концентруенергії на транспортний колектор 3, зазначений ючої головки на Сонце в площині меридіана, повопристрій 4 установлюють так, щоб вісь 30 відбиторотний механізм 6 відстеження положення Сонця го проміню збігалася з віссю 29 транспортного ков площині екліптики та механізм 19 наведення лектора 3 (див. схему на Фіг.10). пристрою 4 для передачі променевої/сонячної Зазначений потік сонячної променевої енергії енергії на транспортний колектор 3 підключають проходить по всіх світловідбиваючим поверхням до системи 7 керування зазначеними механізмами (позиція 21) транспортного колектора 3 (який, як (позиції 5, 6 і 19) (див. схему на Фіг.1 та блок-схему варіанти конструктивного виконання, виготовляна Фіг.2). ється або у вигляді порожньої, або наповненої Систему охолодження 18 (яка містить блок прозорою речовиною труби із внутрішньою поверживлення 23, ємності 24 з теплоносієм, транзитні хнею стінки, що має високий коефіцієнт відбиття труби 25 і магістралі 26 підведення охолоджувача) променів світла) у напрямку порожнини 8 перетвоприєднують до зазначених магістралей 26, що рення світлової енергії в теплову та зберігання розташовані у корпусах о холоджуваних конструктеплової енергії (див. схему на Фіг.3). тивних елементів концентруючої головки 1 (а саМинувши транспортний колектор 3 потік соняме, у корпусі концентратора Кассегрейна 9, у корчної променевої енергії попадає в порожнину 8 пусі гіперболоїдного/параболоїдного відбивача 10, перетворення світлової енергії в теплову та зберіу корпусі пристрою 4 для передачі променегання теплової енергії (див. схему на Фіг.3). вої/сонячної енергії, у тілі труби транспортного При переміщенні Сонця за сезонами викорисколектора 3 та у порожнині 8 перетворення світлотовують для переміщення концентруючої головки вої енергії в теплову та зберігання теплової енер1 поворотний механізм 5 наведення концентруюгії) (див. Фіг.1-2 та Фіг.5). чої головки 1 на Сонце в площині меридіана, а для Виготовлена таким чином система концентраповороту концентруючої головки 1 (для відстеженції та перетворення сонячної променевої енергії є ня положення Сонця протягом дня (при переміготовою до роботи (експлуатації). щенні Сонця зі сходу на захід) використовують для Вмикають систему 7 керування поворотним переміщення концентруючої головки 1 поворотний механізмом 5 наведення концентруючої головки 1 механізм 6 відстеження положення Сонця в плона Сонце в площині меридіана, поворотним мехащині екліптики (з обертанням навколо осі 17 - осі нізмом 6 відстеження положення Сонця в площині вала 15 поворотного механізму 6 відстеження поекліптики та механізмом 19 наведення пристрою 4 ложення Сонця в площині екліптики). для передачі променевої/сонячної енергії на Протягом дня відстежують положення Сонця і транспортний колектор 3 і забезпечують поворот здійснюють наведення на нього концентруючої концентрируючої головки 1 на Сонце так, щоб соголовки 1 (а саме, концентратора Кассегрейна 9) нячні промені підходили до концентруючої головки за допомогою механізму 6 відстеження положення 1 і проходили скрізь наскрізну порожнину 16 конСонця в площині екліптики (див. Фіг.14). При цьому центратора Кассегрейна 9 паралельно осі 30 (осі здійснюють за допомогою механізму 19 перемісвітлового променя, який виходить із наскрізної щення відносно точки F пристрою 4 для передачі порожнини 16 концентратора Кассегрейна 9 у бік променевої/сонячної енергії (який конструктивно пристрою 4 для передачі променевої/сонячної виконано у вигляді плоскої плити (наприклад, у енергії). виді еліпсу (див. Фіг.10 та Фіг.12) або круглої форПри цьому промені Сонця попадають на увіми в плані) з верхньою відбиваючою поверхнею гнуту поверхню концентратора Кассегрейна 9 і 20) так, щоб відбитий промінь (що вийшов з конвідбиваються від неї у бік зовнішньої поверхні гіцентруючої головки 1, а саме, з наскрізної порожперболоїдного/параболоїдного відбивача 10 (при нини 16 концентратора Кассегрейна 9) постійно цьому зазначений гіперболоїдний/параболоїдний збігався з поздовжньою віссю 29 транспортної мавідбивач 10 є розміщеним у фокусі концентратора гістралі 3, при цьому необхідне положення плоскої Кассегрейна 9 або з напрямком своєї опуклої поплити (позиція 4) забезпечується за допомогою верхні 31 убік зазначеного концентратора Кассегподачі керуючого сигналу з системи 7 керування рейна 9 (див. Фіг.1 та Фіг.6), або з напрямком увіна вхід зазначеного механізму 19 (див. Фіг.2 та гнутої поверхні 32 убік згаданого концентратора Фіг.10). Кассегрейна 9 з аналогічним кріпленням до концеЗ моменту початку роботи системи концентрантратора Кассегрейна 9 за допомогою пристрою ції та перетворення сонячної променевої енергії 11 фіксації (див. Фіг.11). Відбиті з гіперболоїдновключається в роботу і система охолодження 18, го/параболоїдного відбивача 10 сонячні промені яка забезпечує подачу охолоджувача до всіх високонцентровано проходять через наскрізну порожконагрітих конструктивних елементів системи, а нину (позиція 16) для світлового потоку, відбитого саме: - до охолоджуваних конструктивних елеменвід згаданого концентратора Кассегрейна 9 (яка тів концентруючої головки 1 (відповідно, до концевиконана в геометричному центрі концентратора нтратора Кассегрейна 9 та до гіперболоїдноКассегрейна 9, відносно зазначеного концентратого/параболоїдного відбивача 10), - до пристрою 4 19 38184 20 для передачі променевої/сонячної енергії, - до прототипом, досягається шляхом встановлення труби транспортного колектора 3, - до порожнини додаткового пристрою для передачі промене8 перетворення світлової енергії в теплову та збевої/сонячної енергії, який виконано у вигляді плосрігання теплової енергії) (див. Фіг.1 та Фіг.3). При кої плити з верхньою відбиваючою поверхнею, і цьому за допомогою блоку живлення 23 (який мозабезпечує сполучення осі сонячного променя, що же бути виконаний у виді насосу) теплоносій з ємвийшов із концентрируючої головки і відбитий заностей 24 подається по транзитним трубам 25 значеним пристроєм, з віссю транспортного колек(жорстким та/або гнучким) до магістралей 26 підтора, який виконаний або у вигляді порожньої труведення охолоджувача, що вбудовані у корпуси би із внутрішньою поверхнею стінки, що має концентратора Кассегрейна 9, гіперболоїдновисокий коефіцієнт відбиття променів світла, або з го/параболоїдного відбивача 10, а також у принаповненням внутрішньої порожнини зазначеної стрій 4 для передачі променевої/сонячної енергії, у труби прозорою речовиною. Підвищення ефективтрубу транспортного колектора 3 та у порожнину 8 ності застосування системи концентрації та переперетворення світлової енергії в теплову та зберітворення сонячної променевої енергії, яка заявлягання теплової енергії (див. Фіг.5). ється, у порівнянні з прототипом, досягається Проходячи по зазначених магістралях 26, тепшляхом встановлення механізмів управління полоносій відбирає тепло у високонагрітих конструкложенням концентрируючої головки та пристроєм тивних елементів системи, тим самим здійснює їх для передачі променевої/сонячної енергії. Підвиохолодження. Тим самим підвищується ККД конщення ефективності застосування системи концецентратора Кассегрейна 9 та гіперболоїднонтрації та перетворення сонячної променевої енего/параболоїдного відбивача 10 і, як наслідок, підргії, яка заявляється, у порівнянні з прототипом, вищується ККД всієї системи концентрації та досягається й тим, що шляхом виконання трансперетворення сонячної променевої енергії, яка портного колектора у вигляді порожньої труби із заявляється, на підставі зменшення транспортних внутрішньою поверхнею стінки, що має високий теплових витрат енергії теплоносія, що нагрітий до коефіцієнт відбиття променів світла, або з наповвисоких температур, та тепловіддачі з поверхні ненням внутрішньої порожнини зазначеної труби (тому, що енергія подається у внутрішню частину прозорою речовиною, забезпечується передача парового котла чи теплосховища - у порожнину сонячної променевої енергії від концентрируючої перетворення світлової енергії в теплову та зберіголовки до споживача (у вигляді сонячних промегання теплової енергії). нів) з малими витратами, що забезпечить підвиТакож ККД всієї системи концентрації та перещення ККД системи, яка заявляється. творення сонячної променевої енергії, яка заявляДжерела інформації: ється, підвищується за рахунок зменшення капіта1. Г.Н. Делягин, В.И. Лебедев, Б.А. Пермяков льних витрат на будівництво системи та «Теплогенерирующие установки», М., С тройиздат, зменшення експлуатаційних витрат на доставку 1986, стор. 216-218 - аналог. тепла споживачам. 2. Патент США №4,286,581 «Solar energy conПідвищення ефективності застосування сисversion system» від 01.09.1981, МПК 8 F 24 J 3/02 теми концентрації та перетворення сонячної пропрототип. меневої енергії, яка заявляється, у порівнянні з 21 38184 22 23 38184 24 27 38184 28 29 Комп’ютерна в ерстка Г. Паяльніков 38184 Підписне 30 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
