Металевий стелаж для демонстрації товарів, що містить кінцеву або задню панельну обшивку

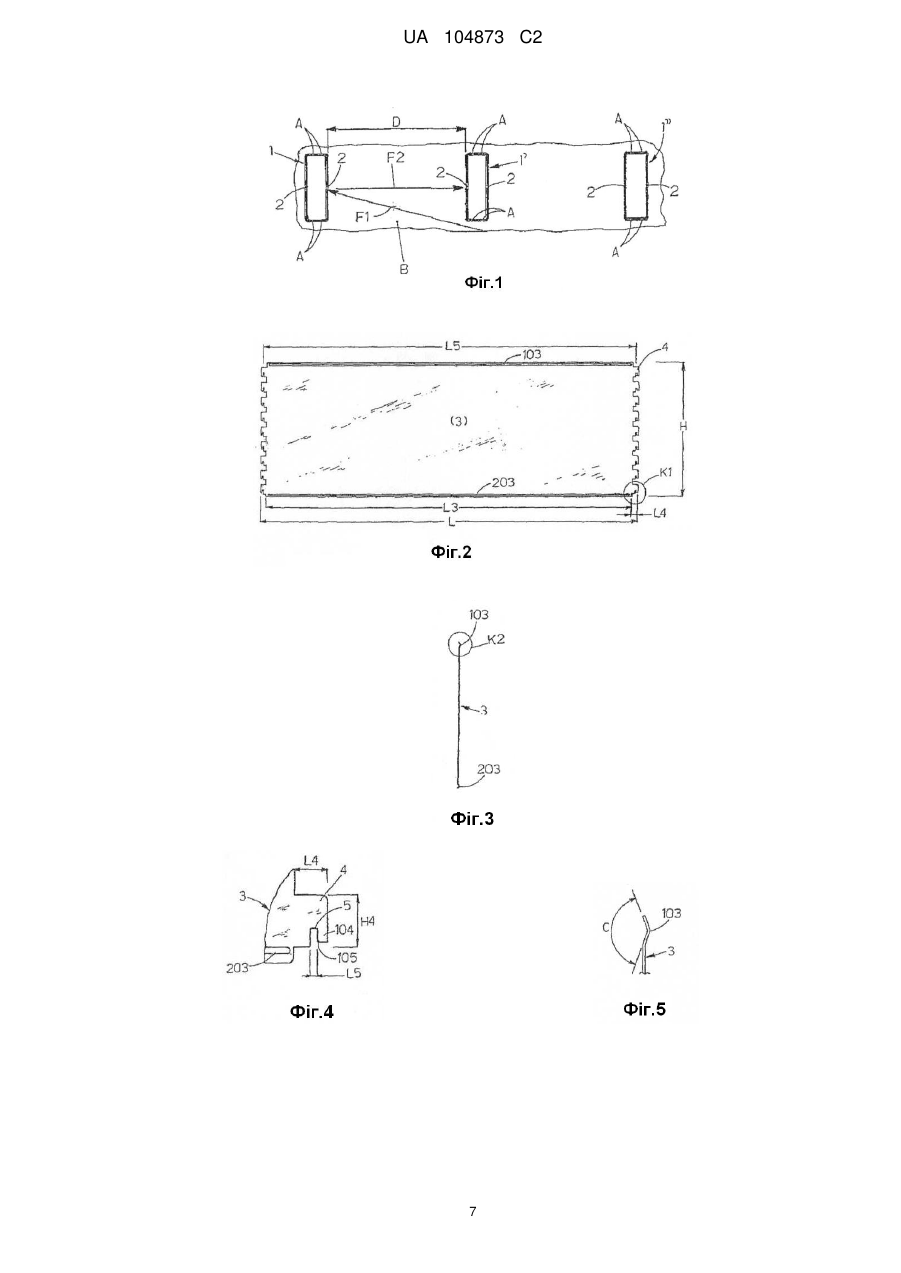

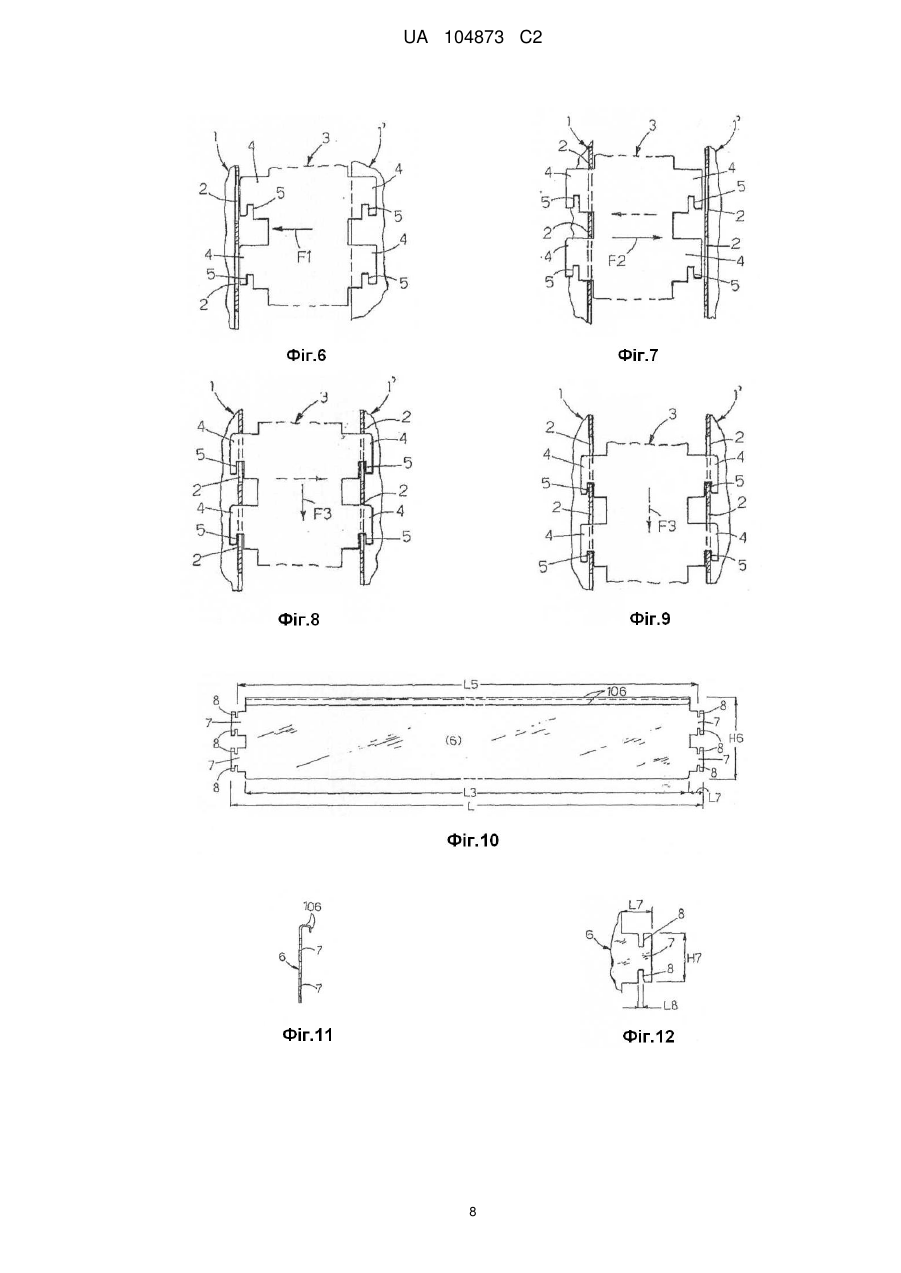

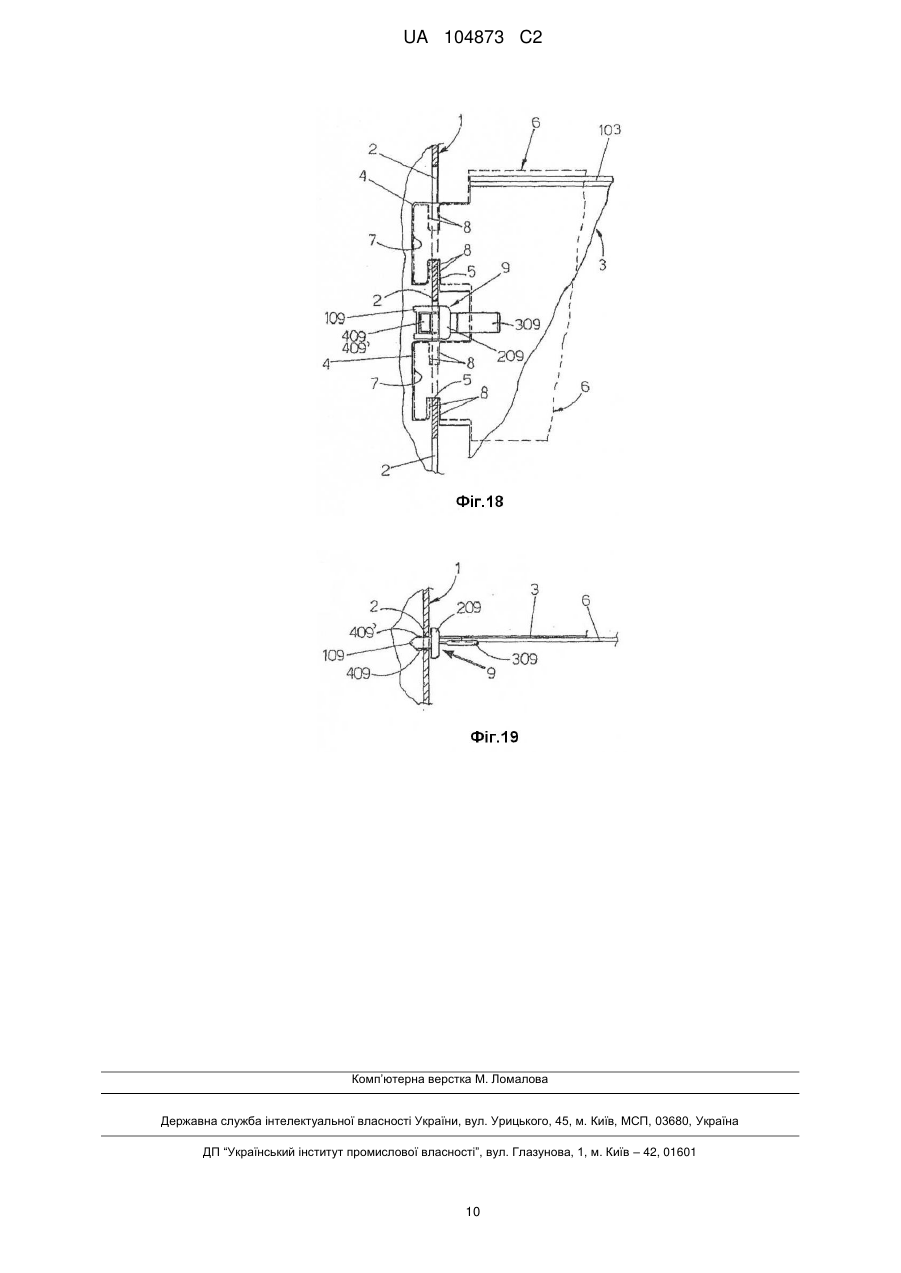

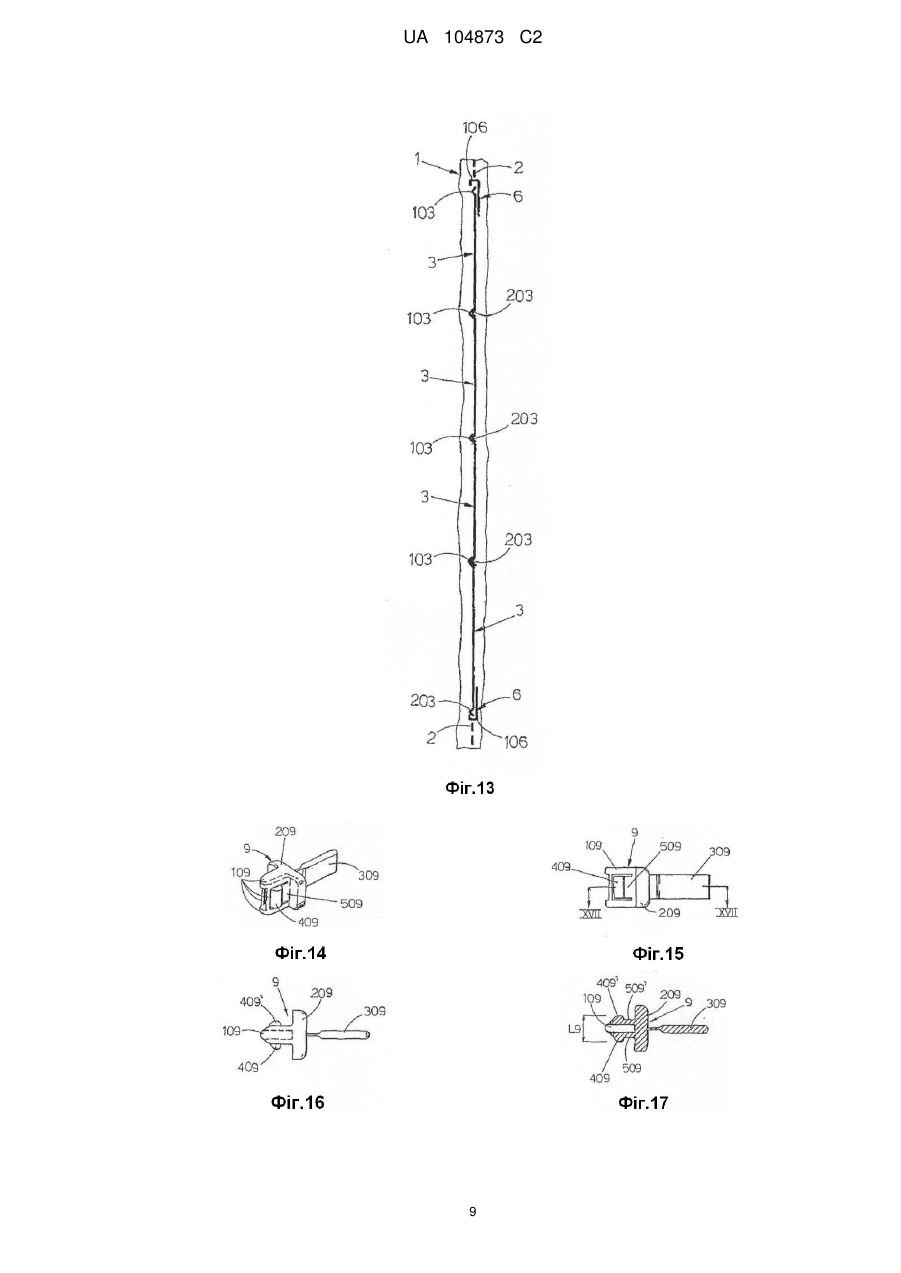

Реферат: Металевий стелаж, призначений для демонстрації товарів, містить кінцеву абу задню панельну обшивку, утворену стояками (1, 1'), які розташовані на внутрішніх сторонах з вертикальними рядами монтажних отворів (2), до яких задні панелі (3) і посилювальні поперечні деталі (6) можуть бути прикріплені своїми бічними гаками, в якому задні панелі (3) виконані в формі плоских листів, виконаних з металевого листа з обмеженою товщиною. При цьому панелі (3) мають розміри, що містять ширину (L3), по суті, меншу, ніж відстань (D), яка присутня між внутрішніми сторонами стояків (1, 1') стелажа, і виконані поперечно з виступами (4, 5), що зачіплюються, простягання (L4) яких, складене з корисною шириною (L3) панелі (3), дорівнює або дещо менша, ніж внутрішня відстань (D) між стояками. Завдяки цьому можливо спочатку вставляти виступи (4, 5), що зачіплюються, однієї вертикальної сторони панелі (3), в монтажні отвори (2) відповідного стояка (1), втримуючи задню панель (3) первинно нахиленою, щоб не перетинатися з іншим стояком (1'), після чого ця ж панель (3) може вставлятись перпендикулярно між двома стояками стелажа і зміщуватись горизонтально, щоб також вставити її інші бічні виступи (4, 5), що зачіплюються, в монтажні отвори (2) іншого стояка, і, коли панель симетрично розташована між стояками, вона може зміщуватись вниз так, щоб щілини (5), утворені в нижній стороні бокових виступів (4, сідали на нижні сторони монтажних отворів (2) стояків, фіксуючи задні панелі (3) на місці. Задні панелі (3) виконані з UA 104873 C2 (12) UA 104873 C2 підсилювальними загинами (103, 203), що збільшують їхній опір щонайменше поперечним згинальним навантаженням, при цьому щілини (5), виконані в нижній стороні бічних виступів (4), що зачіплюються, задніх панелей (3), мають набагато більшу ширину, ніж товщина стінки стояків із зачіплювальними монтажними отворами (2), щоб забезпечувати такий ступінь зазору, що дозволяє здійснювати прикріплення задніх панелей (3) до стояків (1, 1'). UA 104873 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до кінцевої або задньої панельної обшивки для металевих стелажів, виконаних для демонстрації товарів в місцях продажу, причому згадані стелажі утворені щонайменше двома стояками, які прикріплені до відповідної опорної структури і передбачені з передніми монтажними отворами, щоб можна було зачіплювати всередині них виступаючі полиці, на які розміщуються товари, які демонструються, і містять кінцеву або, так звану, задню панельну обшивку, яка прикріплена до бічних монтажних отворів згаданих стояків, щоб розділяти протилежно розташовані полиці цього ж двостороннього демонстраційного стелажа, або для додавання заднього екрана до полиць одностороннього демонстраційного стелажа. Зокрема, у винаході розглянуті поліпшення, зокрема, прийнятні для металевих стелажів з великою ємністю демонстрації товарів, таких як описані в Італійському патенті № 257249, виданому Заявнику, де задня панельна обшивка має такі розміри і виконана так, що вона може бути розташована між стояками цього ж стелажа, будучи утримуваною відносно передньої сторони цих стояків, так, що демонстраційна полиця або полиці можуть бути виконані із заднім подовженням, яке міститься всередині згаданих стояків, розташоване на короткій відстані від згаданої задньої панелі або панелей в утримуваному положенні, щоб відповідно збільшувати ємність демонстраційних полиць стелажа. Згадана панельна обшивка передбачена біля кінців з гаками, які в згаданому раніше запатентованому рішенні можуть бути прикріплені до монтажних отворів, утворених в маленьких структурах з канавками, типу зубчатої рейки, які можуть бути зачеплені з монтажними отворами, передбаченими в середині згаданих стояків. У згаданому вище патенті передбачена можливість передбачення задньої панельної обшивки з обмеженою товщиною для розташування точно в середині стояків, щоб утворювати екран, що використовується як для передньої демонстраційної сторони, так і для задньої демонстраційної сторони цього ж двостороннього демонстраційного стелажа; проте, описані рішення є відносно складними відносно конструкції і установки, через наявність згаданих проміжних рейкових структур, і відносно проблематичними як через згадану вище складність, так і через факт той, що задня панельна обшивка займає великий об'єм під час складування, з чим пов'язані труднощі під час зберігання і/або транспортування різних компонентів стелажа. Задачею винаходу є усунення згаданих вище проблем за допомогою задньої панельної обшивки з обмеженою товщиною, якаможе бути складована, щоб займати мінімальну кількість простору, разом з ідентичною або схожою панельною обшивкою, і яка може бути безпосередньо зачеплена своїми гаками на вертикальних сторонах з бічними проміжними монтажними отворами стояків стелажа. Попередній рівень техніки, який є найближчим до розв'язання цієї технічної проблеми, складається з Європейського патенту 1629744, згідно з яким задні панелі складаються з плоских листів або фольги з металевого листа з товщиною, яка дорівнює, приблизно, 1 мм, що мають ширину, яка по суті, дорівнює або дещо менша, ніж відстань, що є між внутрішніми сторонами двох послідовних стояків стелажа, і передбачені на вертикальних сторонах з виступами, що знаходяться в одній площині і горизонтально виступають, які при вигляді спереду мають форму Г (перевернутої L) і утворюють гаки для безпосереднього прикріплення до прямокутних проміжних монтажних отворів в сторонах вертикальних колон. Оскільки повна ширина кожної задньої панелі, включаючи бічні кріпильні виступи, перевершує згадану відстань між внутрішніми сторонами пар стояків стелажа, сама панель може бути розташована між згаданими стояками і прикріплена до них, тільки, якщо вона буде перед цим піддана згинальному або викривляючому впливу в поперечному напрямку, причому цей вплив допускається формою задньої панелі, яка подібна до плоского листа. Оскільки задні панелі навіть після прикріплення до стояків все ще є дуже гнучкими в поперечному напрямку, стояки повинні бути обов'язково зафіксовані і посилені в їх відносно рознесеному положенні парою металевих поперечних деталей, які мають Z-подібний профіль і, отже, є, по суті, жорсткими і передбачені біля своїх кінців з гаками, які прикріпляються до згаданих проміжних щілин в сторонах стояків, будучи розташованими зверху і знизу згаданих стояків. Ці поперечні деталі, оскільки вони жорсткі, повинні бути встановлені в той час, коли два стояки стелажа розташовані на місці, по черзі, щоб утворити з ними чотирикутну і жорстку раму, яка потім буде завершена установкою згаданих гнучких задніх панелей. Кінці цих поперечних деталей передбачені з виступами, які, коли згадані поперечні деталі встановлені, можуть бути заломлені всередину відповідного монтажного отвору в стояках, щоб запобігати повному підйому і випадковому витяганню цих поперечних деталей і разом з ними задньої панелі або панелей. Попереднє рішення має проблеми, описані нижче. Задня панельна обшивка, навіть незважаючи на те, що вона виконана з порівняно великою товщиною, є дуже гнучкою в поперечному напрямку, так що вона може легко вигинатися, якщо в неї вдавлюються продукти, 1 UA 104873 C2 5 10 15 20 25 30 35 40 45 50 55 60 розташовані на демонстраційних полицях, що створює непривабливий ефект або змінює розташування або стабільність продуктів, які знаходяться на протилежній стороні стелажа. Інший недолік полягає в складності здійснення розбирання підсилювальних поперечних деталей через складність отримання доступу до згаданих заломлених фіксуючих виступів, які сховані всередині вертикальних колон. Спроби випрямити ці виступи частково приводять до їх поломки з очевидними наслідками. Нарешті, ще один недолік полягає в наявності під час встановлення, зокрема, поперечної деталі, яка обмежує переміщення оператора під час зборки задніх панелей, також в зв'язку з тим фактом, що, коли зборка виконана, верхня сторона екрана, утвореного цими панелями, повинна стикатися знизу з верхом горизонтально заломленого краю згаданої поперечної деталі, так, що остання, таким чином, може здійснити бажаний вплив по запобіганню випадковому підйому задньої панелі або панелей, розташованих знизу. Винахід спрямований на подолання всіх цих і інших недоліків попереднього рівня техніки за допомогою задньої панельної обшивки згідно з пунктом 1 і подальшими залежними пунктами формули винаходу, основаними на наступному запропонованому рішенні. Задня панельна обшивка утворена, в основному, панелями, які складаються з плоского листа і передбачені з одним або декількома загинами і відповідними підсилювальними ребрами, які збільшують опір згаданих панелей щонайменше поперечним згинаючим зусиллям, навіть, незважаючи на те, що вони виконані з металевого листа з обмеженою товщиною, наприклад, близько 0,8-0,7 мм. Ці задні панелі також можуть бути такими, що складуються одна на одну, в маленькій кількості простору, завдяки відкритому профілю згаданих підсилювальних загинів, і, більше того, є легшими і більш економічними, ніж панелі попереднього рівня техніки, завдяки їх малій товщині. Ці ж задні панелі можуть бути встановлені на стояки стелажа, які вже розташовані на своєму місці, без необхідності бути підданими будь-якому поперечному вигину, завдяки факту того, що ці задні панелі мають ширину, яка відповідно менша відстані, присутньої між внутрішніми сторонами згаданих стояків, і тому, що вони передбачені з бічними гаками, розташованими на відстані від їх вертикальних сторін, так, що можна вставляти спочатку гаки однієї вертикальної сторони панелі в монтажні отвори відповідного стояка, утримуючи спочатку задню панель нахиленою так, щоб не перетинатися з іншим стояком. Коли перший ряд гаків був встановлений, панель вставляється перпендикулярно між стояками і потім зміщується горизонтально так, щоб вставити також інший ряд бічних гаків всередину монтажних отворів іншого стояка, і, коли панель симетрично розташована між стояками, вона зміщується вниз, щоб утворені вниз щілини, які утворюють згадані бічні гаки панелі, сідали на нижні сторони монтажних отворів стояків, фіксуючи згадані панелі на місці. З цим же рішенням зборки верхня поперечна деталь і нижня поперечна деталь задньої сторони виконані так, що щонайменше верхня поперечна деталь може бути зібрана після збирання задньої панелі або панелей, щоб бути встановленою над верхньою стороною заднього екрана, і щоб забезпечувати його необхідним захистом проти випадкового підйому. Випадковий підйом щонайменше верхньої поперечної деталі задньої панелі відвернений простим защіпанням, що зачіплюється, вставленням всередину простору монтажних отворів, який є вільним і розташований над гаками панелі і/або поперечної деталі, вставок, які виконані для того, щоб бути видимими і, при необхідності, легко витягнутими, коли потрібно розібрати поперечну деталь і задні панелі для здійснення часткового або повного розбирання стелажа або для здійснення часткових або повних його модифікацій. Додаткові характерні ознаки винаходу і переваги, які виникають з нього, будуть краще зрозумілі з подальшого опису з посиланням на фігури на прикладених кресленнях, де: Фіг. 1 являє собою вигляд зверху в плані вертикальних колон двох послідовних стелажів, що розташовані поруч один з одним; Фіг. 2 і 3 являють собою, відповідно, вигляд спереду у вертикальній проекції задньої панелі згідно з винаходом; На фіг. 4 і 5 зображені збільшені часткові вигляди, визначені колами К1 і К2 на фіг. 2 і 3, що належать, відповідно, до одного з кріпильних гаків і профілю однієї з горизонтальних сторін задньої панелі; На фіг. 6, 7, 8 і 9 зображений вигляд спереду у вертикальній проекції задньої панелі під час основних етапів прикріплення до стояків стелажа, зображеного тут частково в повному вигляді і частково в розрізі; Фіг. 10 і 11 являють собою вигляд спереду у вертикальній проекції і вигляд збоку у вертикальній проекції, відповідно, однієї з поперечних деталей для взаємного з'єднання стояків стелажа і завершення задньої панельної обшивки зверху і знизу; На фіг. 12 зображений вигляд збоку, в такому ж масштабі, що і один з гаків задньої панелі, одного з кріпильних гаків поперечної деталі згідно з фіг. 10, які виконані так, щоб робити 2 UA 104873 C2 5 10 15 20 25 30 35 40 45 50 55 60 поперечну деталь "оборотною" і прийнятною для встановлення як зверху, так і знизу задньої панельної обшивки; На фіг. 13 зображений вигляд збоку можливого зв'язаного з'єднання декількох задніх панелей з відповідними верхніми і нижніми поперечними деталями; На фіг. 14 зображений вигляд в перспективі фіксуючого пристрою, що видаляється, для запобігання небажаному підйому одного або більше компонентів задньої панельної обшивки; На фіг. 15 і 16 зображені вигляд збоку у вертикальній проекції і вигляд зверху пристрою згідно з фіг. 14; На фіг. 17 зображені додаткові подробиці фіксуючого пристрою в подовжньому розрізі, взятому по лінії XVII-XVII на фіг. 15; На фіг. 18 і 19 зображені, відповідно, вигляд збоку і вигляд в плані з частковими розрізами верхньої ділянки, де верхня поперечна деталь встановлена на задню панель, і зображений один з фіксуючих пристроїв згідно з фіг. 14-17, встановлений на місці. На фіг. 1, номерами 1, 1' і 1" позначені, для прикладу, стояки, що мають прямокутний поперечний переріз, двох послідовних стелажів, які зв'язані один з одним і мають спільний проміжний стояк 1', і які спираються на землю за допомогою будь-якої відповідної опорної структури В. Стояки звичайно спрямовані їх меншими стінками до передніх сторін стелажа, і ці стінки звичайно передбачені щонайменше з двома рядами симетрично розташованих монтажних отворів А, розташованих на відповідній відстані один від одного і виконаних з можливістю встановлення полиць для підтримки і демонстрації товарів (не зображених), тоді як в середині внутрішніх і зовнішніх стінок, які є більш широкими, ті ж стояки мають на кожній стінці щонайменше один вертикальний ряд прямокутних монтажних отворів 2, також видимих на фіг. 6, які знаходяться на однаковій відстані один від одного з відповідним інтервалом, і мають відповідний розмір і виконані з можливістю встановлення складальної одиниці задньої панельної обшивки, описаної додатково нижче. Буквою D позначена відстань між внутрішніми сторонами стояків кожного стелажа. Задня панельна обшивка містить, по суті, задні панелі 3, як видно з фіг. 2 і 3, які мають висоту Н, яка пропорційна висоті стояків 1 стелажа, будучи, наприклад, дільником останньої, і які мають ширину L3, яка, по суті, менша, ніж відстань D між внутрішніми сторонами стояків 1, 1' стелажа, і яка досягнута за допомогою вирізання і згинання листа металу відповідної товщини, включаючи товщину меншу, ніж один міліметр, наприклад, близько 0,7-0,8 мм. Таке зменшення товщини можливе завдяки тому, що щонайменше одна або обидві горизонтальні сторони панелі 3 мають ребра, переважно, із загинами 103 і 203, що мають профіль в формі сильно розкритої V, з тупим внутрішнім кутом С (дивись фіг. 3 і 5), щоб запобігати бічному згинанню обговорюваних панелей, це є корисною умовою для поліпшення завантаження, розвантаження і установок згаданих бічних панелей. Вертикальні сторони панелі 3 передбачені як єдине ціле з виступами 4, які краще видно на частковому вигляді на фіг. 4, і які розташовані на відстані одна від одної з таким же інтервалом, як монтажні отвори 2 в стояках 1, причому їх висота Н4 є дещо меншою, ніж висота згаданих монтажних отворів 2, і їх кутова ділянка відповідно скруглена, щоб сприяти вставлянню цих виступів 4 в ті ж монтажні отвори 2 (дивись нижче). На своїй нижній горизонтальній стороні і на невеликій відстані від зовнішньої вертикальної сторони згадані виступи 4 мають відкриту вертикальну щілину 5, ширина L5 якої відповідно більша, ніж товщина стінок стояків 1 із згаданими монтажними отворами 2. Зовнішня кутова ділянка 105 щілини 5 відповідно скошена, і частина 104 виступу, що знаходиться зовні згаданої щілини 5, має дещо меншу висоту, ніж висота Н4, щоб сприяти встановленню задніх панелей, як додатково описано нижче. Виступи 4 разом з нижніми щілинами 5 утворюють гаки для прикріплення задніх панелей 3 до монтажних отворів 2 стояків 1 стелажа. L4 означає глибину або виступання згаданих виступів 4. Загальна ширина кожної панелі 3 L3+2×L4. Сума L3 і L4 повинна бути такою, що дорівнює або дещо менша, ніж згадана внутрішня відстань D між стояками 1, 1' стелажа, і ця ж відстань, в свою чергу, належить до відстані L5, що є між щілинами 5 в протилежних бічних виступах 4 панелі 3. Встановлення задніх панелей 3 на стелаж виконується таким чином, який буде тепер описаний. З фіг. 1 і 6 видно, як панель 3 підводиться до монтажних отворів 2, наприклад, розташованої зліва стояка 1, з відповідними виступами 4, що зачеплюються зліва, тоді як ця ж панель 3 розташована похило, як визначено стрілкою F1 на фіг. 1, щоб бути розташованою з рядом виступів 4, що зачеплюються справа, перед стояком 1'. За допомогою сполучення панелі 3 поперечного зміщення, як визначено цією ж стрілкою F1 на фіг. 6, розташовані зліва виступи 4 вставляються всередину щілин 2 в стояку 1, і під час цієї операції і завдяки згаданим розмірам 3 UA 104873 C2 5 10 15 20 25 30 35 40 45 50 55 60 ширини L3 і L4 панелі 3, розташовані праворуч виступи 4 розташовуються в рамках відстані D між стояками 1 і 1', як видно з фіг. 7, щоб оператор міг штовхати панель 3 і розташувати її перпендикулярно відносно стояків 1, 1', як визначено стрілкою F2 на фіг. 1, виступи панелі 3, що зачеплюються справа, також сполучаються з монтажними отворами 2 стояка 1', як видно з фіг. 7. У цей момент оператор переміщує панель 3 в напрямку, позначеному стрілкою F2 на фіг. 7, щоб вставити виступи 4, що зачеплюються справа, в монтажні отвори 2 розташованого праворуч стояка, тоді як розташовані зліва виступи цієї ж панелі 3 висуваються відповідно і тільки частково з відповідних монтажних отворів в стояку 1, як видно з фіг. 8. При виконанні цього зміщення оператор дозволяє виступам 4 панелі 3 спиратися на нижню сторону монтажних отворів 2 стояків 1, 1' стелажа, як позначено стрілкою F3, так, що завдяки вазі згаданої панелі, коли щілини 5 згаданих виступів 4 стикаються з нижніми сторонами монтажних отворів 2, панель і згадані виступи 4 опускаються і зачіплюються з цими нижніми сторонами, як видно з фіг. 9, це відбувається завдяки факту того, що міжосьова відстань L5 (фіг. 2), що є між щілинами 5 у виступах 4 протилежних сторін панелі 3, належить до міжосьової відстані, що є між щілинами 2 у внутрішніх сторонах протилежних стояків 1 і 1' стелажа. Достатні розміри ширини щілин 5 в порівнянні з товщиною стінки стояка з монтажними отворами 2 сприяють зачепленню згаданих задніх панелей 3 з цими ж стояками 1, 1'. Задня панель 3 залишається міцно зачепленою з монтажними отворами 2 стояків стелажа і може бути видалена тільки, якщо їй будуть надані послідовні або об'єднані підіймаючі і поступальні переміщення. На фіг. 13 показано, як за допомогою згаданої вище процедури декілька задніх панелей 3 може бути послідовно поміщено між стояками цього ж стелажа, з розташуванням внапуск сторін 103 і 203 цих панелей, що мають ребра, щоб утворити складені ребра, які забезпечують більший опір поперечним згинаючим зусиллям, що впливають на панелі. Потрібно розуміти, що порядок розташування, зображений на фіг. 13, є чисто ілюстративним, і що він може бути модифікований в залежності від вимог, щоб також було можливо розташовувати нижню або верхню частину задньої панелі 3 в проміжній частині наступної панелі з частковим перекриттям згаданих послідовних панелей, ця умова можлива завдяки значній різниці між товщиною виступів (0,7-0,8 мм), що зачеплюються, і шириною монтажних отворів 2, наприклад, близько, приблизно, 5 мм. Потрібно розуміти, що задні панелі 3 можуть бути передбачені в комбінації або як альтернатива згаданим кінцевим загинам 103 і 203 з загинами, які мають ребра, також в частині між горизонтальними сторонами, і що ці проміжні загини можуть бути горизонтальними і/або вертикальними і/або похилими, щоб додатково поліпшити опір вигину цих панелей, таким чином, без обмеження або задавання умов можливості завантаження цих же задніх панелей в малому об'ємі, оскільки для цих загинів також буде характерний відкритий профіль. З фіг. 10, 11 і 13 видно, що задня панельна обшивка кожного стелажа завершена розташуванням над і під екраном, утвореним за допомогою згаданих вище панелей 3, "оборотної" поперечної деталі 6, виконаної з металевого листа відповідної товщини, наприклад, близько 2,5 мм, що має обмежену висоту Н6 і горизонтальну сторону 106, загнуту гакоподібно, з внутрішньою шириною, що по суті, перевершує товщину кінцевих загинів 103, 203 згаданих панелей 3, оскільки вона призначена для того, щоб бути встановленою над цими ж загинами, як видно з фіг. 13. Поперечна деталь 6 має такі ж довжини L, L3 і L5 як у панелей 3, і передбачена в поперечному напрямку щонайменше з двома виступами 7, що зачеплюються, які, як видно з порівняння фіг. 4 і 12, мають довжину L7 і висоту Н7, що дорівнюють довжині L4 і висоті Н4 виступів 4 задніх панелей 3, і відрізняються таким же взаємним розташуванням або інтервалом, оскільки вони також призначені для вставляння всередину бічних монтажних отворів 2 в стояках стелажа. Виступи 7 поперечної деталі 6 мають утворені як на нижній стороні, так і на верхній стороні щілини 8, які суміщені одна з одною і мають ширину L8, що перевершує ширину L5 виступів 5, що зачеплюються, панелей 3, оскільки вони призначені для зачеплення з меншим зазором зі стояками 1, 1'. Завдяки подвійній наявності щілин 8 в обох горизонтальних сторонах виступів 7, поперечна деталь 6 може бути встановлена як на верхню частину, так і на нижню частину екрана, утвореного задніми панелями 3, з розташуванням, відповідно, заломленої сторони 106 в першому випадку зверху і у другому випадку знизу. Процедура місцеположення поперечних деталей 6 подібна до процедури для панелей 3, зображеної на фіг. 6-9, тому її опис опущений. З фіг. 18 видно, як, завдяки обмеженій товщині металевого листа, що утворює панелі 3 і поперечні деталі 6, як виступ 4, що зачіплюється, панелі 3, зображеної безперервними лініями, так і виступ 7, що зачіплюється, поперечної деталі 6, зображеної переривистими лініями, можуть бути посаджені всередині одного і того ж бічного монтажного отвору 2 стояка 1 стелажа. 4 UA 104873 C2 5 10 15 20 25 30 35 40 На цьому ж кресленні також показано, як заломлена сторона 106 верхньої поперечної деталі 6 встановлена зверху заломленої сторони 103 панелі 3, запобігаючи виникненню її небажаних підіймаючих моментів. Звернемося знову до фіг. 18, з якої видно, як для запобігання небажаному підйому щонайменше поперечних деталей 6 і, де це можливо, також деяких проміжних панелей 3 заднього екрана, можливо вставляти з можливістю видалення в простір монтажних отворів 2 стояка 1, які залишені вільними виступами 4 і/або 7, що зачеплюються, вставку 9 будь-якої прийнятної форми, типу і матеріалу, яка має головне призначення, що полягає в зайнятті згаданого вільного простору 2 і запобігання згаданому небажаному підіймаючому руху виступів, що зачеплюються. Хороші результати досягнуті зі вставкою 9, зображеною на фіг. 14-17, виконаною з прийнятного пластику, що має Т-подібну форму при вигляді в плані, з носовою частиною 109, виконаною з можливістю вставлення всередину згаданого вільного простору монтажного отвору 2 стояка, і з основою 209 для опори на внутрішню сторону цього ж стояка, як зображено на фіг. 18 і 19, з яких видно, як ця ж основа 209 передбачена як єдине ціле з гнучким робочим виступом 309, який, коли вставка була зібрана, залишається розташованим вздовж сторони панелі 3 і є легко видимим, завдяки також прийнятному кольору пластику, який утворюють згадану вставку 9. Із подробиць, зображених на фіг. 14-16, видно, як носова частина 109 вставки 9 передбачена в бічному напрямку з відповідно скругленими і виступаючими зубцями 409, 409', розташованими на кінцях гнучких язичків 509, 509', які утворені частиною корпусу цієї ж носової частини 109. Відстань L9, яка є між самої зовнішньою поверхнею зубців 409, 409', відповідно перевершує ширину монтажних отворів 2 так, що, коли носова частина 109 вставки 9 вдавлюється всередину монтажного отвору 2, згадані зубці 409, 409' переміщаються один до одного завдяки згинанню підтримуючих язичків 509, 509' доти, доки згадана відстань L9 не буде такою, що дорівнює ширині монтажного отвору 2. За цих умов носова частина 109 може бути вставлена всередину монтажного отвору 2, і коли зубці 409, 409' проходять за цей монтажний отвір, ці ж зубці і розширяються і пружно повертаються до початкової відстані L9 так, що вставка 9 залишається надійно прикріпленою до стояків 1, як видно з фіг. 18 і 19. Для витягання вставки 9 з монтажного отвору 2 достатньо захопити язичок 309 і потягнути його від стояків 1, одночасно прикладаючи до вставки 9 невеликі поперечні коливальні моменти, які допомагають зубцям 409, 409' переміщуватися один до одного і проходити за монтажний отвір 2. Потрібно розуміти, що вставка, подібна до позначеної номером 9, може бути інакше виконана зі стального дроту або пластинчатої пружини, причому згадані матеріали мають більшу ковзну дію в порівнянні зі сталлю стояків стелажа і більшу міцність, ніж міцність будьякого пластику, навіть, якщо він посилений наповнюючими волокнами, все це може бути виконано способами, відомими фахівцеві в даній галузі техніки. Об'єм винаходу також включає в себе варіанти, які передбачають утворення задніх панелей 3 частково з дерев'яними дошками, з металевою сіткою і/або з іншими матеріалами. У формулі винаходу номера, зображені в дужках, є чисто індикативними і не обмежують об'єм захисту формули винаходу. ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Металевий стелаж, призначений для демонстрації товарів, що містить кінцеву або задню панельну обшивку, утворену стояками (1, 1'), які розташовані на внутрішніх сторонах з вертикальними рядами монтажних отворів (2), до яких задні панелі (3) і посилювальні поперечні деталі (6) можуть бути прикріплені своїми бічними гаками, в якому задні панелі (3) виконані в формі плоских листів, виконаних з металевого листа з обмеженою товщиною, причому ці панелі (3) мають розміри, що містять ширину (L3), по суті, меншу, ніж відстань (D), яка присутня між внутрішніми сторонами стояків (1, 1') стелажа, і виконані поперечно з виступами (4, 5), що зачіплюються, простягання (L4) яких, складене з корисною шириною (L3) панелі (3), дорівнює або дещо менше, ніж внутрішня відстань (D) між стояками, причому завдяки всьому цьому можливо спочатку вставляти виступи (4, 5), що зачіплюються, однієї вертикальної сторони панелі (3), в монтажні отвори (2) відповідного стояка (1), утримуючи задню панель (3) первинно нахиленою, щоб не перетинатися з іншим стояком (1'), після чого ця ж панель (3) вставляється перпендикулярно між двома стояками стелажа і зміщується горизонтально, щоб також вставити її інші бічні виступи (4, 5), що зачіплюються, в монтажні отвори (2) іншого стояка, і, коли панель симетрично розташована між стояками, вона зміщується вниз так, щоб щілини (5), утворені в нижній стороні бокових виступів (4), сідали на нижні сторони монтажних отворів (2) стояків, фіксуючи задні панелі (3) на місці, який відрізняється тим, що задні панелі (3) виконані з 5 UA 104873 C2 5 10 15 20 25 30 35 40 45 50 55 посилювальними загинами (103, 203), що збільшують їх опір щонайменше поперечним вигинальним навантаженням, при цьому щілини (5), виконані в нижній стороні бічних нижніх виступів (4), що зачіплюються, задніх панелей (3), мають набагато більшу ширину, ніж товщина стінки стояків із зачіплювальними монтажними отворами (2), щоб забезпечувати деякий ступінь зазору для здійснення прикріплення задніх панелей (3) до стояків (1, 1'). 2. Металевий стелаж за п. 1, який відрізняється тим, що задні панелі (3) виконані з одним або більше загинами (103, 203), що мають профіль в формі сильно відкритої V, причому на верхній горизонтальній стороні і/або на нижній стороні і/або вздовж цих же сторін ці загини відкриті на однаковій стороні або на протилежних сторонах цієї ж панелі (3). 3. Металевий стелаж за п. 2, який відрізняється тим, що задні панелі (3) виконані, в комбінації з або як альтернатива згаданим кінцевим загинам (103, 203), з загинами, що мають ребра, також в частині, розташованій між горизонтальними сторонами, причому проміжні загини можуть бути горизонтальними і/або вертикальними, і/або похилими для додаткового поліпшення опору вигину цих панелей без обмеження або задання умов можливості завантаження цих же задніх панелей в малому об'ємі, оскільки для цих загинів також буде характерний відкритий профіль. 4. Металевий стелаж за п. 1, який відрізняється тим, що поперечні деталі (6) для завершення задньої панельної обшивки також виконані з металевого листа з товщиною, що перевершує товщину задніх панелей (3), мають щонайменше одну сторону (106), загнуту в формі гака, і виконані в поперечному напрямку з кріпильними виступами (7, 8), які подібні до виступів (4, 5) задніх панелей, щоб ці поперечні деталі (6), щонайменше їхня верхня поперечна деталь, могли бути зібрані на стояках (1, 1') після збирання задньої панелі або панелей (3) для їх встановлення своєю стороною (106), що має форму гака, на верхню сторону екрана і чинити на останній необхідний утримуючий вплив, що забезпечує захист від випадкового підйому. 5. Металевий стелаж за п. 4, який відрізняється тим, що поперечні деталі (6) є "оборотними" і для цього виконані зі щілинами (8), що зачіплюються, утвореними як в нижній частині, так і у верхній частині відповідних бічних виступів (7), при цьому щілини суміщені одна з одною, щоб поперечна деталь могла бути встановлена на верхню сторону задньої панелі (3), з її власною стороною (106), що має форму гака, розташованою зверху, і могла бути встановлена на нижню сторону цієї ж задньої панелі (3), з її стороною (106), що має форму гака, розташованою знизу. 6. Металевий стелаж за п. 5, який відрізняється тим, що щілини (8), які зачіплюються, мають ширину, що дещо перевершує товщину стінки стояків (1, 1'), виконаних з монтажними отворами (2), що зачіплюються, щоб встановлення поперечних деталей (6) на згадані стояки здійснювалося з обмеженою величиною зазору в напрямку ширини стелажа. 7. Металевий стелаж за п. 1, який відрізняється тим, що він містить вставки (9), які вставляються і фіксуються з можливістю видалення в просторі монтажних отворів (2) стояків (1, 1'), який є вільним і розташований над бічними гаками, що зачіплюються, поперечної деталі (6), і/або задньої панелі (3) для запобігання здійсненню цими компонентами небажаних підіймальних переміщень. 8. Металевий стелаж за п. 7, який відрізняється тим, що вставка (9) виконана в бічному напрямку з носовою частиною (109) для розміщення всередині монтажного отвору (2) стояка, з підпружиненими зубцями (409, 409') для зачеплення защіпанням всередині монтажного отвору (2), і виконана з обмежуючою переміщення основою (209) для спирання на стояк, і її задня частина має захоплювальний і робочий язичок (309). 9. Металевий стелаж за п. 2, який відрізняється тим, що захоплювальний язичок (309) є плоским, гнучким і довгим, щоб бути розташованим вздовж сторони задньої панелі (3) і/або поперечної деталі (6) і мати можливість бути легко виявленим і захопленим, коли потрібно видалити фіксуючу вставку (9). 10. Металевий стелаж за п. 9, який відрізняється тим, що згадана фіксуюча вставка (9) виконана з таким кольором, що вона може бути легко виявлена для забезпечення перевірки на відстані правильності її встановлення, при цьому вона може бути легко захоплена для її видалення. 11. Металевий стелаж за п. 7, який відрізняється тим, що згадана фіксуюча вставка (9) може бути виконана з використанням прийнятних пластиків, при необхідності посилених наповнюючими волокнами, або залізного дроту, або пластинчастих пружин. 6 UA 104873 C2 7 UA 104873 C2 8 UA 104873 C2 9 UA 104873 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
