Кукурудзозбиральна жатка до зернозбирального комбайна

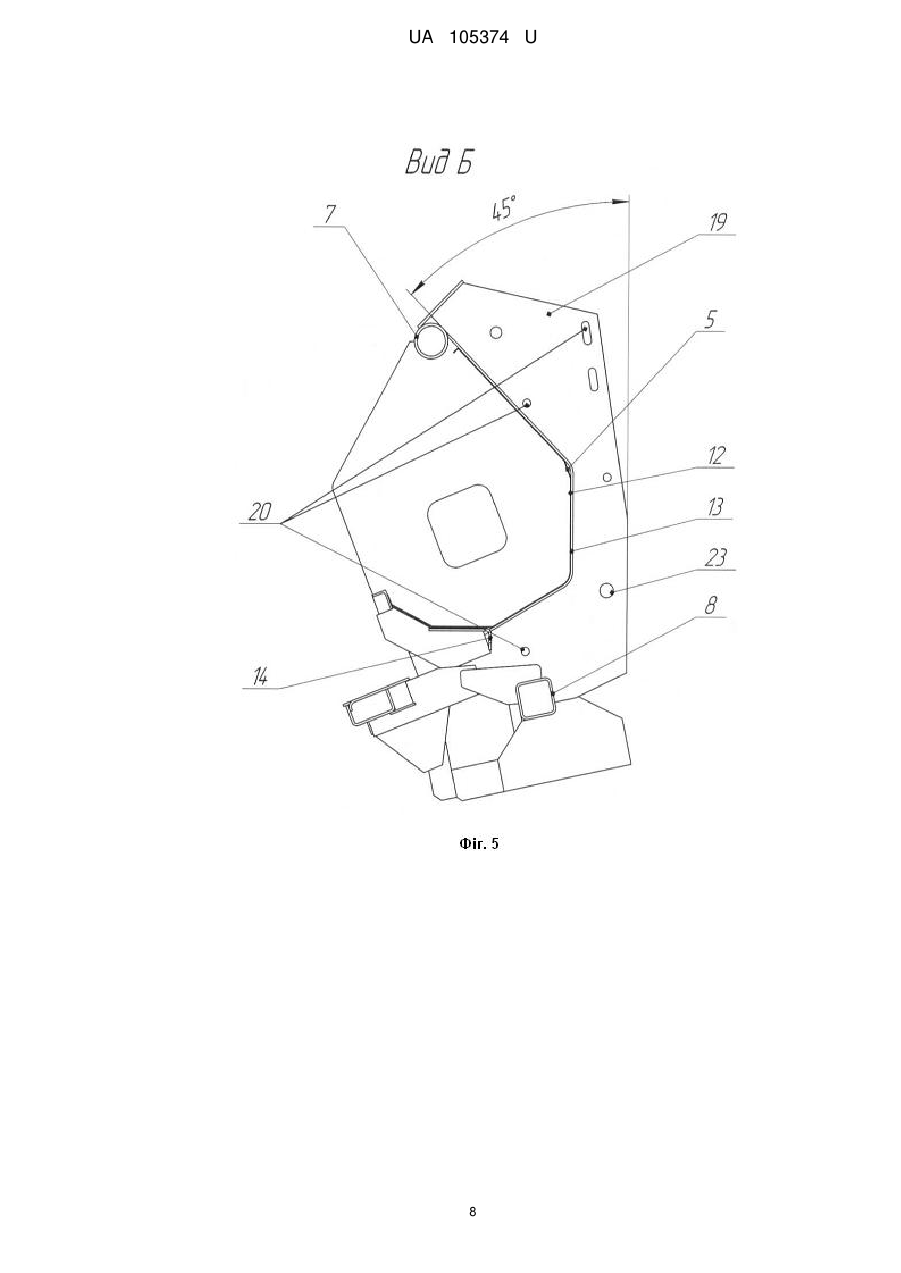

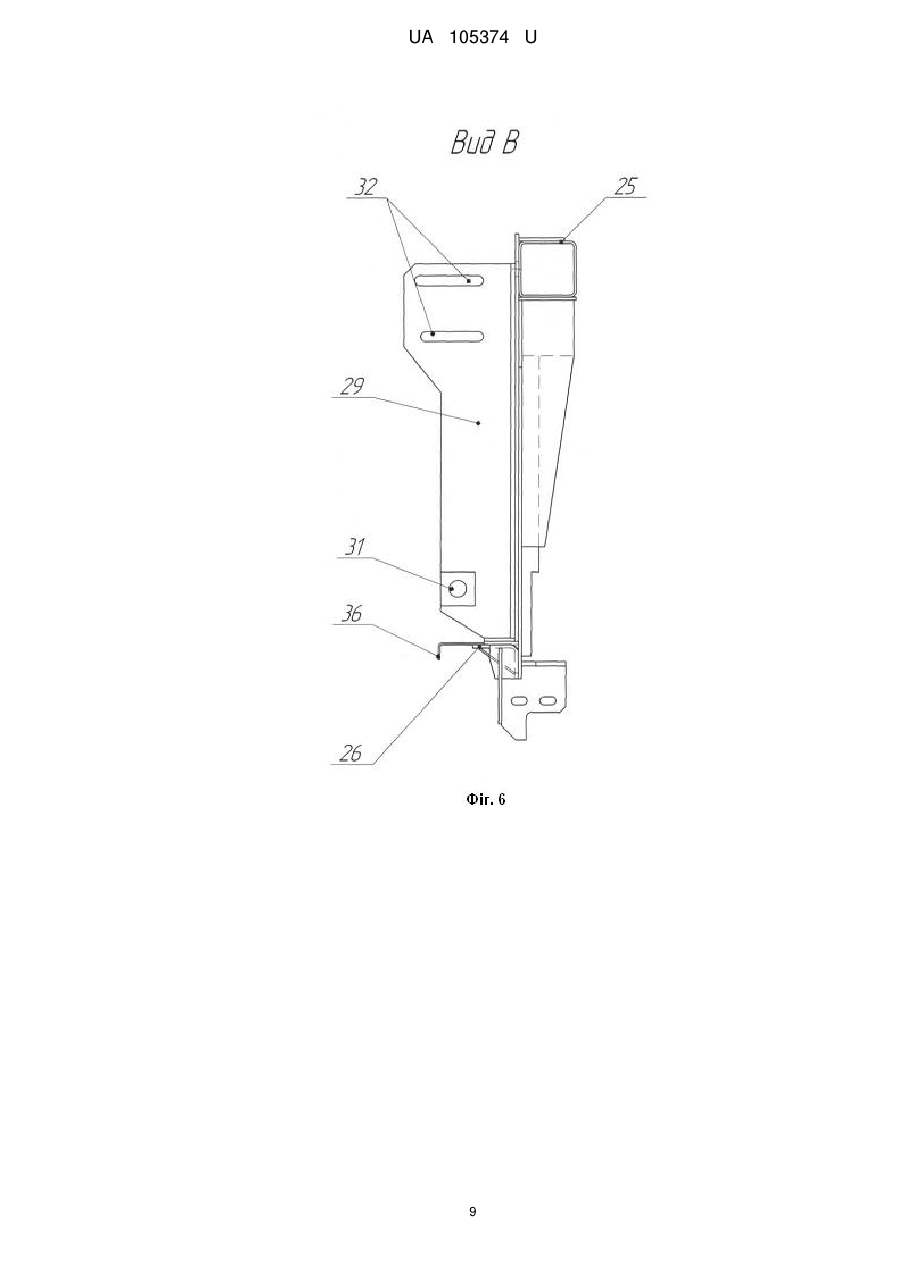

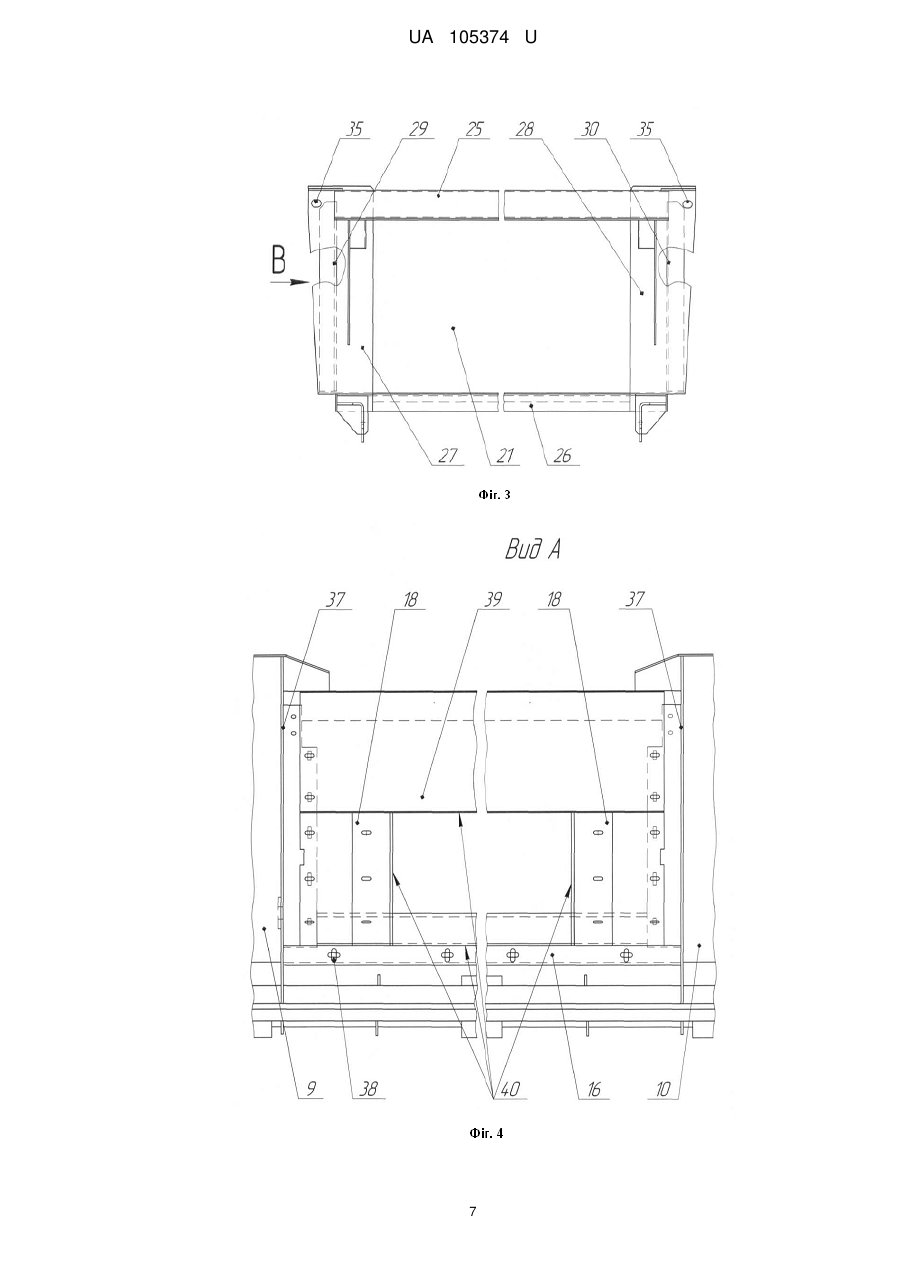

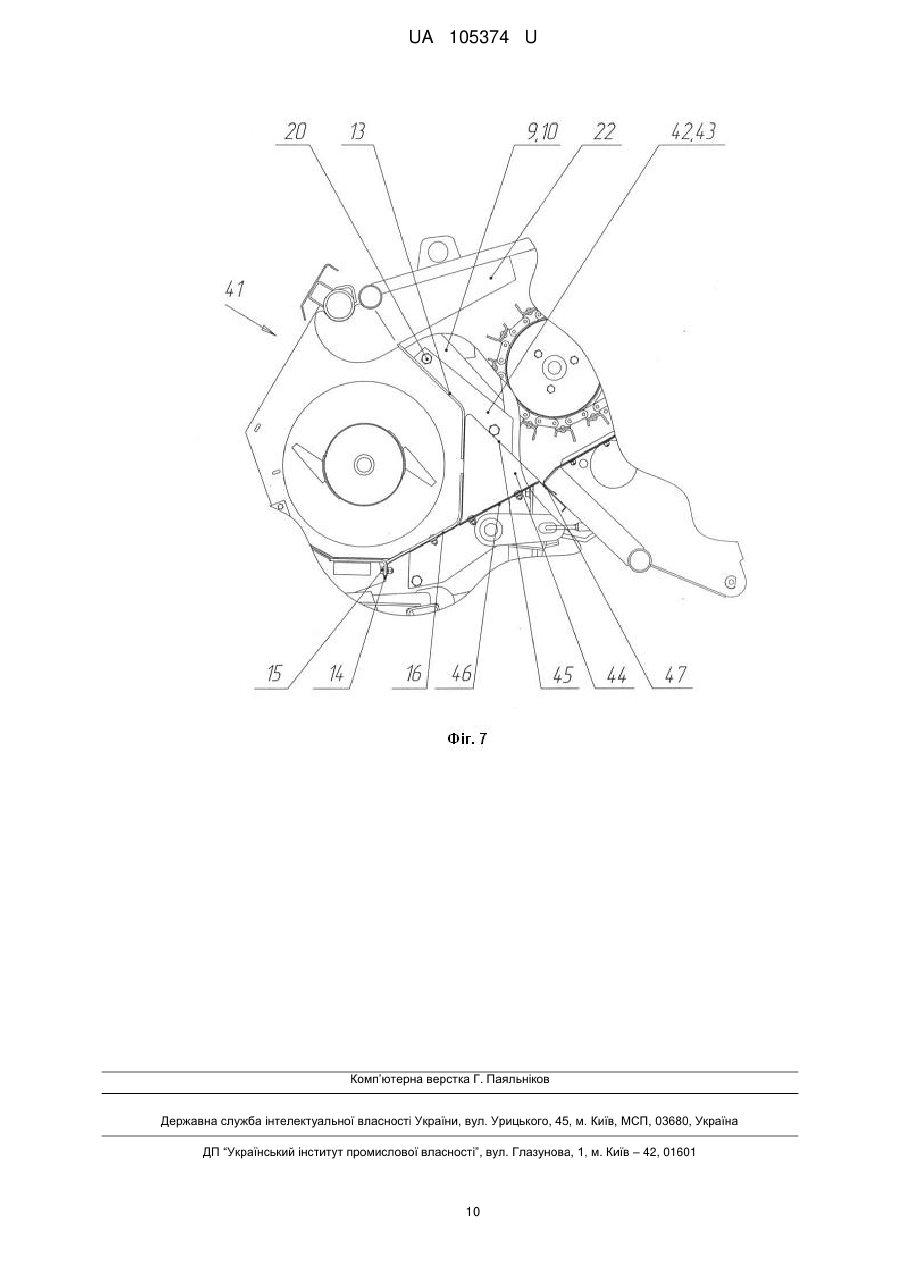

Реферат: Кукурудзозбиральна жатка до зернозбирального комбайна містить русла для збирання качанів, подрібнювачі стебел і шнек з кожухом, закріплені на рамі. Рама складається з верхньої і нижньої балок, які з'єднані між собою щонайменше двома шпангоутами. При цьому верхня балка має циліндричну форму і встановлена над шнеком спереду від його осі, а задні стінки кожуха шнека і передні стінки шпангоутів мають коритоподібну форму з розширенням наперед і розміщенням верхніх частин передніх стінок шпангоутів по дотичній до циліндричної поверхні верхньої балки під кутом переважно 45 °. Між шпангоутами під кожухом шнека встановлено кутник, на вертикальній площині якого виконані отвори для закріплення змінних днищ. Передні стінки шпангоутів виконані подовженими у бік до середини жатки і містять отвори для закріплення змінних знімних напрямних щитків. Бокові стінки шпангоутів містять отвори для закріплення змінного пристрою навіски на комбайн. При цьому базові отвори в бокових стінках шпангоутів розміщені в нижніх частинах шпангоутів вище кутника, і в ці базові отвори встановлено осі для закріплення змінного пристрою навіски на комбайн. UA 105374 U (12) UA 105374 U UA 105374 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до кукурудзозбиральних жаток до зернозбирального комбайна. Відома машина, яка складається з жатки (збиральної приставки) та комбайна з проміжною перехідною рамкою для навішування жатки на комбайн, яка включає верхню і нижню поперечини, які з двох бічних кінців з'єднані одна з одною вертикальними опорами. На нижній поперечині встановлені з можливістю обертання нижні ролики. Опорні елементи проходять відповідно діагонально між вертикальною опорою і верхньої поперечиною, при цьому для збільшення жорсткості встановлені трикутні пластини. Вертикальні опори і поперечини з двох сторін поперечин відповідно з'єднані U-подібним захватом. Утворені за рахунок U-подібної форми кармани захватів проходять горизонтально в поперечному напрямку. На обох бічних стінах захватів в двох положеннях є отвори, що проходять горизонтально впоперек переднього напрямку. В кожний отвір вставлено кріпильний пристрій [Патент US8 322 122В2 від 04.05.2011 р. з конвенційним пріоритетом від 05.05.2010 p., опублікований 04.12.2012 р. та Євразійський патент № 201100469 від 14.04.2011 p., опублікований 30.12.2011 р.]. Недоліком цього пристрою є те, що, незважаючи на вирішення питання зміни кута нахилу жатки, не вирішується питання навішування жатки на різні типи комбайнів з різноманітними розмірами прив'язок, так як пристрій може використовуватися тільки на одному типі комбайна. Відома кукурудзозбиральна жатка до зернозбирального комбайна, яка містить русла для збирання качанів, подрібнювачі стебел і шнек з кожухом, закріплені на рамі, що складається з верхньої і нижньої балок, які з'єднані між собою щонайменше двома шпангоутами, при цьому верхня балка має циліндричну форму і встановлена над шнеком спереду від його осі, а задні стінки кожуха шнека і передні стінки шпангоутів мають коритоподібну форму з розширенням наперед і розміщенням верхніх частин передніх стінок шпангоутів по дотичній до циліндричної поверхні верхньої балки під кутом переважно 45° [Натурний зразок "Машина кукурудзозбиральна КМС-8", виробництва ТОВ НВП "Херсонський машинобудівний завод", 2012 р.]. Недоліком цієї машини є те, що при великій різноманітності в господарствах типів комбайнів і необхідності навішування її на ці різні типи комбайнів, як вітчизняні, так і зарубіжні, необхідно було в кожному конкретному випадку заміряти та вивчати приєднувальні параметри кожного комбайна, розробляти та виготовляти індивідуальні перехідні рамки. Переобладнання жаток для навішування на різні типи комбайнів потребувало багато часу та великих матеріальних витрат. В основу корисної моделі поставлена задача створення кукурудзозбиральної жатки до зернозбирального комбайна з можливістю навішування її на цілий спектр вітчизняних та зарубіжних комбайнів без особливих матеріальних витрат та мінімальних витрат часу на переобладнання жатки при зміні комбайна і забезпечити надійне її фіксування. Для вирішення поставленої задачі в кукурудзозбиральній жатці до зернозбирального комбайна, яка містить русла для збирання качанів, подрібнювачі стебел і шнек з кожухом, закріплені на рамі, що складається з верхньої і нижньої балок, які з'єднані між собою щонайменше двома шпангоутами, при цьому верхня балка має циліндричну форму і встановлена над шнеком спереду від його осі, а задні стінки кожуха шнека і передні стінки шпангоутів мають коритоподібну форму з розширенням наперед і розміщенням верхніх частин передніх стінок шпангоутів по дотичній до циліндричної поверхні верхньої балки під кутом переважно 45°, згідно з корисною моделлю, між шпангоутами під кожухом шнека встановлено кутник, на вертикальній площині якого виконані отвори для закріплення змінних днищ, передні стінки шпангоутів виконані подовженими у бік до середини жатки і містять отвори для закріплення змінних знімних напрямних щитків, бокові стінки шпангоутів містять отвори для закріплення змінного пристрою навіски на комбайн, при цьому базові отвори в бокових стінках шпангоутів розміщені в нижніх частинах шпангоутів вище кутника, і в ці базові отвори встановлено осі для закріплення змінного пристрою навіски на комбайн. Змінний пристрій навіски на комбайн по меншій мірі складається із несучої балки та нижнього бруса, які з'єднані між собою двома пластинами, на яких закріплено дві стійки з отворами, якими вони встановлені на осі, розташованій в базових отворах шпангоутів і притиснуті до зовнішніх стінок шпангоутів за допомогою кріпильних елементів (не показано) через отвори у стійках і бокових стінках шпангоутів. Отвори в стійках виконані овальними, а кожний змінний пристрій навіски на комбайн забезпечено тягами регулювання кута його нахилу, при цьому тяги одним кінцем закріплені на пальцях, встановлених в отвір зовнішньої стінки шпангоута, а другими кінцями на пластинах змінного пристрою навіски на комбайн через отвори, розташовані на них. 1 UA 105374 U 5 10 15 20 25 30 35 40 45 50 55 60 Нижній брус змінного пристрою навіски на комбайн забезпечено подовжувачем, ширина якого дорівнює переважно відстані між внутрішніми стінками шпангоутів, а передній його кінець виступає наперед від базових отворів, між кутником і подовжувачем встановлено знімне змінне днище, яке заднім кінцем лягає на подовжувач і притискується до нього за рахунок закріплення його кріпильними елементами (не показано), встановленими в вертикальні овальні отвори на кутнику. За допомогою отворів на передніх стінках шпангоутів встановлено змінні знімні верхній і бокові напрямні щитки, які разом із змінним знімним днищем утворюють канал подачі качанів з шнека жатки в комбайн. Змінний (варіант) пристрій навіски на комбайн, по меншій мірі, складається із двох боковин з опорами, опорні поверхні яких є продовженням верхніх частин передніх стінок шпангоутів, при цьому боковини закріплені на бокових стінках шпангоутів через отвори в бокових стінках шпангоутів і боковин, при цьому змінне знімне днище закріплене переднім кінцем на кутнику, а збоку - на кронштейнах опор, утворює з опорними поверхнями опор та верхніми частинами передніх стінок шпангоутів стикову площину змінного пристрою навіски на комбайн та комбайном. Встановлення між шпангоутами під кожухом шнека кутника, на вертикальній площині якого розміщено отвори для закріплення змінних днищ, та виконання передніх стінок шпангоутів подовженими у бік до середини жатки і розміщення отворів на них для закріплення змінних знімних напрямних щитків, та розміщення отворів у бокових стінках шпангоутів для закріплення змінного пристрою навіски на комбайн, а також розташування базових отворів в бокових стінках шпангоутів в нижніх частинах шпангоутів вище кутника, в які встановлено осі для закріплення змінного пристрою навіски на комбайн, дає можливість навішувати жатку на цілий спектр вітчизняних та зарубіжних комбайнів без особливих матеріальних витрат та мінімальних витрат часу на переобладнання жатки при зміні комбайна і забезпечити надійне її фіксування. Виготовлення змінного пристрою навіски на комбайн, по меншій мірі, із несучої балки та нижнього бруса, які з'єднані між собою двома пластинами, на яких закріплено дві стійки з отворами, якими вони встановлені на осі, розташовані в базових отворах шпангоутів і притиснуті до зовнішніх стінок шпангоутів за допомогою кріпильних елементів (не показано) через отвори у стійках і бокових стінках шпангоутів, дозволяє при мінімальних матеріальних витратах, замінюючи змінний пристрій навіски, забезпечити встановлення кукурудзозбиральної жатки практично на комбайни будь-якого типу. Виконання отворів в стійках овальними і забезпечення кожного змінного пристрою навіски на комбайн тягами регулювання кута його нахилу, та закріплення тяг одним кінцем на пальцях, встановлених в отвір зовнішньої стінки шпангоута, а другими кінцями - на пластинах змінного пристрою навіски на комбайн через отвори, розташовані на них, забезпечує регулювання кута нахилу жатки в залежності від типу комбайна, на який навішується жатка. Забезпечення нижнього бруса змінного пристрою навіски на комбайн подовжувачем, ширина якого дорівнює переважно відстані між внутрішніми стінками шпангоутів, при цьому передній його кінець виступає наперед від базових отворів, та встановлення між кутником і подовжувачем знімного змінного днища, яке заднім кінцем лягає на подовжувач і притискується до нього за рахунок закріплення його кріпильними елементами (не показано), встановленими в вертикальні овальні отвори на кутнику дає можливість виключити втрати продукту, та спростити конструкцію. Встановлення змінних знімних верхнього і бокових напрямних щитків за допомогою отворів на передніх стінках шпангоутів, разом із змінним знімним днищем, утворюючи канал подачі качанів з шнека жатки в комбайн, який слугує для безперешкодного і без втрат передавання зібраного продукту у комбайн для подальшої переробки, створює просту конструкцію, що здешевлює виготовлення жатки та забезпечує надійність здійснення технологічного процесу. Можливість за допомогою отворів на передніх стінках шпангоутів встановлювати змінні знімні верхній і бокові напрямні щитки, які разом із змінним знімним днищем утворюють канал подачі качанів з шнека жатки в комбайн, також забезпечує безвтратний процес збирання продукту. Виконання варіанта змінного пристрою навіски на комбайн, який, по меншій мірі, складається із двох боковин з опорами, опорні поверхні яких є продовженням верхніх частин передніх стінок шпангоутів, при цьому закріплення боковин на бокових стінках шпангоутів через отвори в бокових стінках шпангоутів і боковин та закріплення змінного знімного днища переднім кінцем на кутнику, а збоку - на кронштейнах опор, що утворює з опорними поверхнями опор та верхніми частинами передніх стінок шпангоутів стикову площину змінного пристрою навіски на комбайн та комбайном, дозволяє ще більше розширити можливість навішування 2 UA 105374 U 5 10 15 20 25 30 35 40 45 50 55 60 кукурудзозбиральної жатки до зернозбирального комбайна на комбайни з специфічним виконанням приєднувальних елементів комбайна для навішування жаток. Корисну модель пояснюють креслення, на яких зображено: на фіг. 1 - загальний вигляд жатки для збирання кукурудзи з механізмом її навішування на комбайні, вигляд зліва; на фіг. 2 - вигляд на раму жатки ззаду; на фіг. 3 - вигляд ззаду на навісний пристрій; на фіг. 4 - вигляд А ззаду на навісний пристрій з відображенням змінних напрямних щитків; на фіг. 5 - вигляд Б на раму збоку; на фіг. 6 - вигляд В на навісний пристрій збоку; на фіг. 7 - варіант навісного пристрою. Кукурудзозбиральна жатка до зернозбирального комбайна складається з жатки 1, яка містить русла 2 для збирання качанів, подрібнювачі стебел 3 і шнек 4 з кожухом 5, закріплені на рамі 6, що складається з верхньої 7 і нижньої 8 балок, які з'єднані між собою щонайменше двома шпангоутами 9, 10, при цьому верхня балка 7 має циліндричну форму і встановлена над шнеком 4 спереду від його осі 11, а задні стінки 12 кожуха 5 шнека 4 і передні стінки 13 шпангоутів 9 і 10 мають коритоподібну форму з розширенням наперед і розміщенням верхніх частин передніх стінок 13 шпангоутів 9 та 10 по дотичній до циліндричної поверхні верхньої балки 7 під кутом переважно 45°. Між шпангоутами 9, 10 під кожухом 5 шнека 4 встановлено кутник 14, на вертикальній площині якого виконані отвори 15 для закріплення змінних днищ 16. Передні стінки 13 шпангоутів 9, 10 виконані подовженими у бік до середини жатки і містять отвори 17 для закріплення змінних знімних напрямних щитків 18, бокові стінки 19 шпангоутів 9, 10 містять отвори 20 для закріплення змінного пристрою навіски 21 на комбайн 22, при цьому базові отвори 23 в бокових стінках 19 шпангоутів 9, 10 розміщені в нижніх частинах шпангоутів вище кутника 14, і в ці базові отвори 23 встановлено осі 24 для закріплення змінного пристрою навіски 21 на комбайн. Змінний пристрій навіски 21 на комбайн 22, по меншій мірі, складається із несучої балки 25 та нижнього бруса 26, які з'єднані між собою двома пластинами 27, 28, на яких закріплено дві стійки 29, 30 з отворами 31, якими вони встановлені на осі 24, розташовані в базових отворах 23 шпангоутів 9, 10 і притиснуті до зовнішніх стінок шпангоутів за допомогою кріпильних елементів (не показано) через отвори 31 у стійках 29, 30 і бокових стінках 19 шпангоутів 9, 10. Крім цього в стійках 29, 30 виконані овальні отвори 32, а кожний змінний пристрій навіски 21 на комбайн 22 забезпечено тягами 33 регулювання кута його нахилу, при цьому тяги 33 одним кінцем закріплені на пальцях 34, встановлених в отвір зовнішньої стінки шпангоута 9, 10, а другими кінцями - на пластинах 27, 28 змінного пристрою навіски 21 на комбайн через отвори 35, розташовані на них. Нижній брус 26 змінного пристрою навіски 21 на комбайн забезпечено подовжувачем 36, ширина якого дорівнює переважно відстані між внутрішніми стінками 37 шпангоутів 9, 10, а передній його кінець виступає наперед від базових отворів 23. Між кутником 14 і подовжувачем 36 встановлено знімне змінне днище 16, яке заднім кінцем лягає на подовжувач 36 і притискується до нього за рахунок закріплення його кріпильними елементами (не показано), встановленими в вертикальні овальні отвори 38 днища 16. За допомогою отворів 17 на передніх подовжених стінках 13 шпангоутів 9, 10 встановлено змінні знімні верхній 39 і бокові 18 напрямні щитки, які разом із змінним знімним днищем 16 утворюють канал 40 подачі качанів з шнека 4 жатки 1 в комбайн 22. Змінний пристрій навіски 41 (варіант) на комбайн 22, по меншій мірі, складається із двох боковин 42, 43 з опорами 44, опорні поверхні 45 яких є продовженням верхніх частин передніх стінок 13 шпангоутів 9, 10, при цьому боковини 42, 43 закріплені на бокових внутрішніх стінках 37 шпангоутів 9, 10 через отвори 20 в бокових зовнішніх 19 та внутрішніх 37 стінках шпангоутів 9, 10 і боковин 42, 43, а змінне знімне днище 16 закріплене переднім кінцем на кутнику 14 через отвори 15, а збоку - на кронштейнах 46 опор 44 і утворює з опорними поверхнями опор 45 та верхніми частинами передніх стінок 13 шпангоутів стикову, переважно під кутом 45°, площину 47 змінного пристрою навіски 41 на комбайн та комбайном 22. Пристрій, що заявляється, працює наступним чином. При необхідності навішування жатки 1 на зернозбиральний комбайн певного типу підбирають змінний навісний пристрій 21 або 41. Змінний пристрій 21 за допомогою отворів 31 в нижній частині стойок 29, 30 закріплюють на осі 24, які вставлені в базові отвори 23 шпангоутів 9, 10. Верхню частину змінного пристрою 21 закріплюють через овальні отвори 32 в стійках 29, 30 і отвори 20, розташовані в бокових стінках 19 шпангоутів 9, 10. Кріпильними елементами стійки 29, 30 притискують до бокових стійок 19 3 UA 105374 U 5 10 15 20 25 30 35 40 45 50 шпангоутів 9, 10. Змінний пристрій 21 встановлюють нижнім брусом 26 з подовжувачем 36 в середину шпангоутів 9, 10 між їх внутрішніми стінками 37. На пальці 34, вставлені в отвори 20 зовнішніх стінок 19 шпангоутів 9, 10, закріпляють тяги 33 одними кінцями, а другими кінцями вставляють в отвори 35 в пластинах 27, 28 змінного пристрою 21. Між кутником 14 рами 6 і подовжувачем 36 нижнього брусу 26 встановлюють змінне днище 16, яке заднім кінцем притискують до подовжувача 36 за рахунок закріплення днища 16 кріпильними елементами у вертикальні овальні отвори 38 днища 16. На отвори 17 на передніх подовжених стінках 13 шпангоутів 9, 10 закріпляють верхній 39 і бокові 18 напрямні щитки, які разом зі змінним днищем 16 утворять канал подачі качанів 40 з шнека 4 в комбайн 22. Змінні бокові напрямні щитки 18 встановлюють необхідної довжини, забезпечуючи відповідність розмірів каналу подачі качанів 40 і приймального вікна комбайна 22. Комбайн 22 підганяють до жатки 1, піднімають її вверх за несучу балку 25 в транспортне положення. Жатка 1 своєю вагою притискає змінний пристрій навіски 21 його нижнім брусом 26 до комбайна 22, утворивши з'єднання з комбайном 22 без зазору. Опускають жатку 1 в робоче положення, установлюючи потрібну висоту зрізу стебел подрібнювачем стебел 3. Тягами 33 регулюють кут нахилу змінного пристрою навіски 21, забезпечуючи навіску на комбайни 22 з різними кутами нахилу пристроїв під'єднання жаток 1, а також додаткову функцію регулювання куту нахилу русел 2 для збирання качанів. Виконання ширини подовжувача 36, рівною відстані між внутрішніми стінками 37 шпангоутів 9, 10, і довжини, при якій його кінець виступає наперед від базових отворів 23, а також розміщення базових отворів вище кутника 14, дозволяє створити з'єднання без зазорів між кожухом 5 шнека 4, внутрішніми стінками 37 шпангоутів 9, 10 та нижнім брусом 26, яке не потребує додаткового ущільнення з'єднання при регулюванні кута нахилу змінного пристрою навіски 21. Комбайн з навішаною жаткою 1 за допомогою змінного пристрою навіски готовий до роботи. Рухаючись по полю, жатка 1 за допомогою русел 2 збирає качани і подає їх у шнек 4 з кожухом 5, закріплені на рамі 6, що складається з верхньої 7 і нижньої 8 балок. Подрібнювачем стебел 3 стебла подрібнюються та розкидаються по полю чи збираються у ємність в залежності від технології збирання. Зібрані качани з шнека 4 подаються в канал 40, створений змінними знімними напрямними щитками 39, 18 та змінним днищем 16, і направляються далі в комбайн для подальшої обробки. При навішуванні жатки 1 на зернозбиральний комбайн 22 по варіанту навісного пристрою 41 боковини 42, 43 з опорами 44 закріплюють до внутрішніх боковинах 37 шпангоутів 9, 10 кріпильними елементами через отвори 20 в бокових зовнішніх 19 та внутрішніх 37 стінках шпангоутів 9, 10 і боковинах 42, 43. Опори 44 установлюють в положення, при якому опорні поверхні 45 опор 44 будуть продовженням верхніх частин передніх стінок 13 шпангоутів 9, 10. Змінне днище 16 закріплюють переднім кінцем на кутнику 14 через отвори 15, а збоку - на кронштейнах 46 опор 44, і утворюють з опорними поверхнями опор 45 та верхніми частинами передніх стінок 13 шпангоутів стикову, під кутом переважно 45°, площину 47 змінного пристрою навіски 41 на комбайн та комбайном 22. Комбайн 22 підганяють до жатки 1, захвачують пристроєм, під'єднаним до жаток, верхню балку 7 рами 6 і кріпильними елементами стягують елементи шпангоутів 9, 10 та перехідного пристрою 41, які утворюють стикову площину 47 з стиковою поверхнею пристрою під'єднання жаток. Робота комбайна з навішаною жаткою 1 за допомогою змінного пристрою навіски 41 аналогічна роботі жатки 1 зі змінним пристрою навіски 21. Конструктивно просте та гнучке адаптування за допомогою варіантів змінного пристрою навіски дозволяє вирішити задачу навішування жатки на цілий спектр зернозбиральних комбайнів як вітчизняного, так і зарубіжного виробництва, що у свою чергу вирішує проблеми господарств при збиранні зернових культур. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Кукурудзозбиральна жатка до зернозбирального комбайна, яка містить русла для збирання качанів, подрібнювачі стебел і шнек з кожухом, закріплені на рамі, що складається з верхньої і нижньої балок, які з'єднані між собою щонайменше двома шпангоутами, при цьому верхня балка має циліндричну форму і встановлена над шнеком спереду від його осі, а задні стінки кожуха шнека і передні стінки шпангоутів мають коритоподібну форму з розширенням наперед і розміщенням верхніх частин передніх стінок шпангоутів по дотичній до циліндричної поверхні верхньої балки під кутом переважно 45 °, яка відрізняється тим, що між шпангоутами під 4 UA 105374 U 5 10 15 20 25 30 35 кожухом шнека встановлено кутник, на вертикальній площині якого виконані отвори для закріплення змінних днищ, передні стінки шпангоутів виконані подовженими у бік до середини жатки і містять отвори для закріплення змінних знімних напрямних щитків, бокові стінки шпангоутів містять отвори для закріплення змінного пристрою навіски на комбайн, при цьому базові отвори в бокових стінках шпангоутів розміщені в нижніх частинах шпангоутів вище кутника, і в ці базові отвори встановлено осі для закріплення змінного пристрою навіски на комбайн. 2. Кукурудзозбиральна жатка до зернозбирального комбайна за п. 1, яка відрізняється тим, що змінний пристрій навіски на комбайн, по меншій мірі, складається із несучої балки та нижнього бруса, які з'єднані між собою двома пластинами, на яких закріплено дві стойки з отворами, якими вони встановлені на осі, розташовані в базових отворах шпангоутів і притиснуті до зовнішніх стінок шпангоутів за допомогою кріпильних елементів через отвори у стійках і бокових стінках шпангоутів. 3. Кукурудзозбиральна жатка до зернозбирального комбайна за п. 2, яка відрізняється тим, що отвори в стійках виконані овальними, а кожний змінний пристрій навіски на комбайн забезпечено тягами регулювання кута його нахилу, при цьому тяги одним кінцем закріплені на пальцях, встановлених в отвір зовнішньої стінки шпангоута, а другими кінцями - на пластинах змінного пристрою навіски на комбайн через отвори, розташовані на них. 4. Кукурудзозбиральна жатка до зернозбирального комбайна за п. 2, яка відрізняється тим, що нижній брус змінного пристрою навіски на комбайн забезпечено подовжувачем, ширина якого дорівнює переважно відстані між внутрішніми стінками шпангоутів, а передній його кінець виступає наперед від базових отворів. 5. Кукурудзозбиральна жатка до зернозбирального комбайна за п. 4, яка відрізняється тим, що між кутником і подовжувачем встановлено знімне змінне днище, яке заднім кінцем лягає на подовжувач і притискується до подовжувача за рахунок закріплення його кріпильними елементами, встановленими в вертикальні овальні отвори днища. 6. Кукурудзозбиральна жатка до зернозбирального комбайна за п. 1 і п. 5, яка відрізняється тим, що за допомогою отворів на передніх стінках шпангоутів встановлено змінні знімні верхній і бокові напрямні щитки, які разом із змінним знімним днищем утворюють канал подачі качанів з шнека жатки в комбайн. 7. Кукурудзозбиральна жатка до зернозбирального комбайна за п. 1, яка відрізняється тим, що змінний пристрій навіски на комбайн, по меншій мірі, складається із двох боковин з опорами, опорні поверхні яких є продовженням верхніх частин передніх стінок шпангоутів, при цьому боковини закріплені на бокових стінках шпангоутів через отвори в бокових стінках шпангоутів і боковин, а змінне знімне днище закріплене переднім кінцем на кутнику, а збоку - на кронштейнах опор і утворює з опорними поверхнями опор та верхніми частинами передніх стінок шпангоутів стикову площину змінного пристрою навіски на комбайн та комбайном. 5 UA 105374 U 6 UA 105374 U 7 UA 105374 U 8 UA 105374 U 9 UA 105374 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
