Гостроверха упаковка для розливних харчових продуктів, спосіб її виготовлення та листовий пакувальний матеріал для виготовлення цієї упаковки

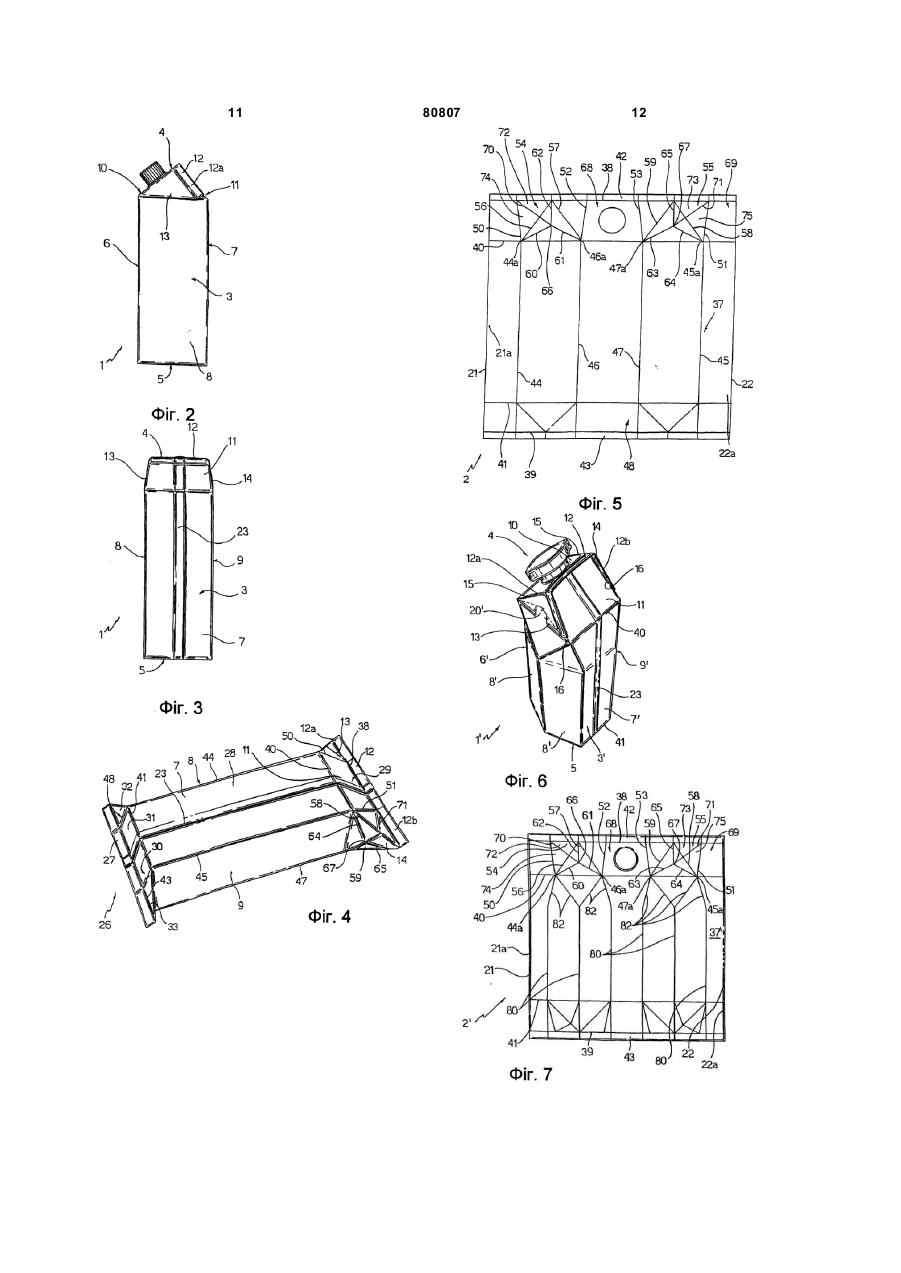

1. Гостроверха упаковка (1, 1', 1") для розливних харчови х продуктів, що має призматичну головн у частину (3, 3', 3") та гребенеподібну верхню частин у (4), яка зверху обмежує згадану головну частин у (3, 3', 3") і складається з передньої похилої верхньої стінки (10) і задньої похилої верхньої стінки (11), котрі з'єднані між собою верхнім поперечним зварним швом (12), яка відрізняється тим, що згадана гребенеподібна верхня частина (4) містить пару бічних клапанів (13, 14), які знаходяться поблизу відповідних прикінцевих частин (12а, 12b) згаданого верхнього поперечного зварного шва (12), причому кожен згаданий бічний клапан має одну сторону поблизу однієї (10) із згаданих передньої і задньої похилих верхніх стінок (10, 11) і другу сторону, яка утворена відповідною згаданою прикінцевою частиною (12а, 12b) згаданого верхнього поперечного зварного шва (12), і тим, що згадані бічні клапани (13, 14) загнуті на відповідні верхні частини (20, 20', 20") протилежних бічних стінок (8, 9; 8', 9'; 8", 9") згаданої головної частини (3, 3', 3") для позиціювання згаданої другої сторони кожного бічного клапана (13, 14) поблизу іншої стінки (11) згаданих передньої та задньої похилої верхньої стінок (10, 11). 2. Упаковка за п. 1, яка відрізняється тим, що її отримують з подушкоподібного пакета (26), який має принаймні одну звужену кінцеву частину (29), обмежену згаданим верхнім поперечним зварним швом (12), яка визначає згадані передню і задню похилі верхні стінки (10, 11) і оснащена згаданими 2 (19) 1 3 80807 4 частину (4) згаданої упаковки (1, 1', 1"), яка згаданою другою поперечною лінію згинання (40), оснащена згаданими бічними клапанами (13, 14). рівнобедрений трикутник і які визначають бічні 8. Листовий пакувальний матеріал для зовнішні межі відповідного згаданого бічного виготовлення гостроверхої упаковки (1) за будьклапана (13; 14), і, крім того, кожна згадана перша яким одним із пунктів 1 - 5, який відрізняється зона (54; 55) містить другу по хилу лінію згинання тим, що він містить схему згинання (37, 37', 37"), (70; 71), яка йде з центра (66; 67) рівнобедреного яка у свою чергу містить, у прикінцевій частині, трикутника до відповідної згаданої поздовжньої котра задумана для формування згаданої лінії згинання (50; 51). гребенеподібної верхньої частини (4) згаданої 9. Листовий пакувальний матеріал за п. 8, який упаковки (1, 1', 1"), першу поперечну лінію відрізняє ться тим, що в кожній згаданій першій згинання (38), яка обмежує згаданий верхній зоні (54; 55) згадана друга похила лінія згинання поперечний зварний шов (12), другу поперечну (70; 71) досягає точки перетину між відповідною лінію згинання (40), якою формуються згаданою поздовжньою лінією згинання (50; 51) і горизонтальні кути згаданої гребенеподібної згаданою першою поперечною лінією згинання верхньої частини (4), та множину поздовжніх ліній (38). згинання (50, 51, 52, 53), які обмежують, разом з 10. Листовий пакувальний матеріал за одним з пп. першою і другою поперечними лініями згинання 8 або 9, який відрізняється тим, що кожна (38, 40), пару перших зон (54; 55), якими згадана перша зона (54; 55) містить треті похилі визначаються згадані бічні клапани (13; 14), і пару лінії згинання (60; 61, 62; 63, 64, 65), які йдуть други х зон (68; 69), якими визначаються згадані уздовж відповідних бісектрис згаданого передня і задня похилі верхні стінки (10; 11), рівнобедреного трикутника. причому кожна із згаданих перших зон (54; 55) 11. Листовий пакувальний матеріал за будь-яким з містить пару перших похилих ліній згинання (56, пунктів 8 - 10, який відрізняється тим, що він має 57; 58, 59), які з'єднуються на згаданій першій форму стрічки. поперечній лінії згинання (38), обмежують, разом із Винахід стосується гостроверхої упаковки для розливних харчових продуктів. Відомо, що багато розливних харчових продуктів, таких, як плодово-ягідні соки, молоко ультрависокої пастеризації (оброблене при ультрависоких температурах), вино, томатний соус то що, продається в упаковках, виготовлених із стерильного пакувального матеріалу. Пакувальний матеріал має багатошарову структур у, яка складається з шару волокнистого матеріалу, наприклад, паперу, покритого з обох боків шарами термозварюваного пластичного матеріалу, наприклад, поліетилену, а у випадку асептичних упаковок для продуктів довготермінового зберігання, таких, як молоко ультрависокої пастеризації, пакувальний матеріал містить також шар непроникного для кисню бар'єрного матеріалу, наприклад, у вигляді алюмінієвої фольги, яка накладається на шар термозварюваного пластичного матеріалу і в свою чергу покривається іншим шаром термозварюваного пластичного матеріалу, котрий у кінцевому рахунку і визначаєвнутрішню поверхню упаковки, що контактує з харчовим продуктом. Типовим прикладом такої упаковки є упаковка у формі паралелепіпеда для рідких або розливних харчових продуктів, відома як Tetra Brik Aseptic (зареєстрований товарний знак), яка формується з нескінченної труби, отримуваної згинанням і поздовжнім зварюванням стрічкового пакувального матеріалу; стрічка пакувального матеріалу стерилізується власне в пакувальній машині, наприклад, за рахунок застосування хімічного стерилізаційного засобу, такого, як розчин перекису водню, який після стерилізації видаляється з поверхонь пакувального матеріалу, наприклад, випаровуванням при нагріванні; а стерилізована у такий спосіб стрічка пакувального матеріалу утримується в умовах закритого стерильного середовища, згинається і поздовжньо зварюється з метою формування вертикальної труби. Труба заповнюється стерильним або стерильно обробленим харчовим продуктом, а далі зварюється і через рівні проміжки перерізається з утворенням пакетів у формі подушок, з яких у подальшому механічним згинанням формуються кінцеві упаковки, наприклад, у формі паралелепіпеда. Відомі два основні види розливальних і формуючих машин з подачею стрічки: першим і більш поширеним видом є машина, що має дві пари губок, які рухаються зворотно-поступально; до машин цього виду входять, наприклад, машини серій ТВ (Tetra Brik) і ТВА (Tetra Brik Aseptic), які виготовляються фірмою Tetra Brick Packaging Systems в Лунді (Швеція), Ruben Rausings gata, та в Модені (Італія), Via Delfini 1. Другим видом пакувальної машини з подачею стрічки є машина з нескінченним ланцюгом, де формувальні і зварювальні елементи виконані у вигляді двох нескінченних ланцюгів, що стикаються, а не губок, які рухаються зворотно-поступально. Аби уможливити згинання стрічкового пакувального матеріалу, як при формуванні, так і під час кінцевого згинання, на виробничій лінії на пакувальний матеріал наносяться лінії згинання, які утворюють так звану "схему згинання". Альтернативно, пакувальний матеріал може бути розрізаним на листові заготовки, з яких на формуючій оправці формується упаковка, а готові упаковки заповнюються харчовим продуктом і заварюються. Одним з прикладів такої упаковки є 5 80807 6 так звана "гостроверха" упаковка, зазвичай відома Фіг.8 - перспектива ще одного варіанта під фірмовою назвою Tetra Rex (зареєстрований гостроверхої упаковки згідно з даним винаходом; товарний знак), яка має гребенеподібну верхню та частину, утворену двома похилими або скошеними Фіг.9 - частина стрічкового пакувального стінками, які з'єднані між собою верхнім матеріалу з повторюваним відтиском для поперечним зварним швом. виготовлення упаковки з Фіг.8. Зокрема, сформовані на формуючих оправках, На Фігурах 1, 2 і 3 гостроверха упаковка для незавершені упаковки мають форму відкритого харчових продуктів, згідно з даним винаходом, зверху паралелепіпеда; гребенеподібна вершина позначена позицією 1. утворюється шляхом притискування одна до одної Упаковка 1 виготовляється із стрічкового протилежних бічних стінок у верхній частині пакувального матеріалу 2 (Фіг.5) - далі "матеріал незавершених упаковок, щоб виставити вгору 2" - і складається з головної частини 3 у формі верхні краї інших стінок, які потім зварюються між паралелепіпеда та гребенеподібної верхньої собою з утворенням поперечного зварного шва. частини 4, якою визначається верхня межа Будучи сформованими, пакети зазначеного головної частини 3. виду можуть піддаватися подальшим етапам Головна частина 3, зокрема, має переважно обробки, наприклад, оснащенню пристроєм квадратну стінку основи 5, передню стінку 6, повторно закупорюваного отвору. задню стінку 7 та пару бічних стінок 8, 9. Гостроверхі упаковки дуже зручно Гребенеподібна верхня частина 4 містить використовува ти в поєднанні з пристроями передню похилу верхню стінку 10 і задню похилу повторно закупорюваних отворів, оскільки скошені верхню стінку 11, які з'єднані між собою верхнім верхні стінки ширші, ніж відповідні плоскі частини поперечним зварним швом 12 упаковки 1. паралелепіпеда, а це дозволяє застосовувати Важливим аспектом даного винаходу є те, що закупорювальні пристрої більших розмірів, гребенеподібна верхня частина 4 містить пару наприклад, оснащені нагвинчуваними ковпачками верхніх бічних клапанів 13, 14, які знаходяться або чимось подібним. поблизу відповідних бічних прикінцевих частин Задача даного винаходу полягає в тому, щоб 12а, 12b верхнього поперечного зварного шва 12 запропонувати гостроверху упаковку, яку можна та відігнуті назовні від верхнього об'єму упаковки, легко і дешево виготовляти в розливальних призначеного для харчового продукту і машинах з подачею стрічки, таких, як вищезгадані обмеженого передньою і задньою похилими машини серій ТВ та ТВА або машини з верхніми стінками 10, 11. нескінченним ланцюгом, без внесення істотних Кожен бічний клапан 13, 14 має одну сторону, змін до цих машин. яка визначається бічним краєм 15 передньої Ця мета досягається з допомогою похилої верхньої стінки 10, і другу сторону, яка гостроверхої упаковки, заявленої в пункті 1 утворена відповідною бічною прикінцевою формули винаходу. частиною 12а, 12b поперечного зварного шва 12 і Інша задача даного винаходу полягає в тому, загнута на бічний край 16 задньої похилої верхньої щоб запропонувати спосіб виготовлення такої стінки 11. гостроверхої упаковки. Бічні клапани 13, 14 загнуті на відповідні Ще одна задача даного винаходу полягає в трикутні верхні частини 20 бічних стінок 8, 9. тому, щоб запропонувати стрічковій пакувальний Верхні частини 20 плоскі і по суті копланарні або матеріал з нанесеною схемою згинання, який полого нахилені всередину відносно відповідних придатний для виготовлення такої гостроверхої бічних стінок 8, 9, що краще пояснюється далі. упаковки. Щоб краще зрозуміти нову форму упаковки, Три варіанти здійснення даного винаходу, звернімося до Фігур 4 і 5. Упаковка 1 яким віддається перевага і які не вносять виготовляється з нескінченної труби (не показана) обмежень, будуть описані у вигляді прикладів з пакувального матеріалу, яку отримують шляхом посиланням на додані ілюстрації, де: згинання і поздовжнього зварювання матеріалу 2 Фіг.1 - перспектива гостроверхої упаковки (Фіг.5) уздовж його бічних країв 21, 22. Більш згідно з даним винаходом; точно, крайова частина 21а матеріалу 2 Фіг.2 - бічна вертикальна проекція упаковки з накладається на протилежну крайову частин у 22а і Фіг.1; приварюється до неї так, щоб отримати Фіг.3 - вид ззаду упаковки з Фіг.1; поздовжній зварний шов 23, який у готовій Фіг.4 - перспектива пакета у вигляді подушки, упаковці 1 проходить по суті вздовж вертикальної який являє собою проміжний продукт для центральної лінії задньої стінки 7. виготовлення упаковки з Фіг.1; Далі труба зварюється упоперек через постійні Фіг.5 - частина стрічкового пакувального інтервали з утворенням поперечних зварних швів, матеріалу з повторюваним відтиском для уздовж яких вона потім розрізається, внаслідок виготовлення упаковки з Фіг.1; чого утворюються так звані подушкоподібні пакети, Фіг.6 перспектива іншого варіанта які є проміжним продуктом, придатним для гостроверхої упаковки згідно з даним винаходом; перетворення в завершену упаковку 1 шляхом Фіг.7 - частина стрічкового пакувального виконання множини прикінцевих етапів згинання. матеріалу з повторюваним відтиском для Подушкоподібний пакет, позначений позицією 26, виготовлення упаковки з Фіг.6; показано на Фіг.4. З розгляду однієї єдиної завершеної упаковки 1 або, рівнозначно, одного єдиного 7 80807 8 подушкоподібного пакета 26 видно, що згаданий В інтересах ясності зазначимо, що передня поперечний зварний шов складається із згаданого стінка 6 упаковки 1 обмежується лініями 46, 47, вище верхнього поперечного зварного шва 12 і задня стінка 7 обмежується лініями 44, 45, бічна нижнього поперечного зварного шва 27, стінка 8 обмежується лініями 44, 46, а бічна стінка показаного на Фіг.4. 9 обмежується лініями 45, 47. Подушкоподібний пакет 26 складається з Крім того, схема згинання 37 містить множину базової частини 28 у формі паралелепіпеда, додаткових ліній згинання на ділянці, обмеженої чотирма стінками, які відповідають розташованій між поперечною лінією згинання 40 стінкам 6, 7, 8, 9 головної частини 3 завершеної та областю 42 верхнього поперечного зварного упаковки 1, і протилежних кінцевих частин 29, 30, шва. Ці додаткові лінії згинання містять чотири що звужуються від базової частини 28 до фактично поздовжні лінії згинання 50, 51, 52, 53, відповідних поперечних швів 12, 27. якими визначаються бічні кути передньої похилої Звужена кінцева частина 29 визначає передню верхньої стінки 10 та задньої похилої верхньої і задню похилі верхні стінки 10, 11 завершеної стінки 11, і починаються вони в точках перетину упаковки 1 і має бічні клапани 13, 14, які 44а, 45а, 46а, 47а лінії 40 з кожною з поздовжніх випинаються з протилежних боків передньої і ліній 44, 45, 46, 47. У показаних прикладах лінії 50, задньої похилих верхні х стінок 10, 11 і які, як 51, 52 і 53 мають невеликий нахил, аби стінки 10, пояснювалося вище, пристосовані, аби бути 11 формувалися у вигляді трапецій із звуженням загнутими на відповідні верхні частини 20 бічних угор у, проте вони можуть бути і цілком стінок 8, 9. поздовжніми, тобто бути продовженням Звужена кінцева частина 30 пристосована до поздовжніх ліній 44, 45, 46, 47. того, щоб у відомий спосіб бути зігнутою для Лініями 50, 52, частиною області 42 верхнього отримання стінки основи 5; зокрема, звужена поперечного зварного шва, яка знаходиться між кінцева частина 30 утворюється парою похилих лініями 50, 52, і частиною лінії 40 між точками стінок 31, які з'єднані між собою нижнім перетину 44а, 46а обмежується зона 54 клапана, поперечним зварним швом 27 і які визначають якою визначається бічний клапан 13. Аналогічно, пару нижніх бічних клапанів 32, 33, що лініями 51, 53, частиною області 42 верхнього випинаються. поперечного зварного шва, яка знаходиться між Аби зробити стінку основи 5 плоскою, звужена лініями 51, 53, і частиною лінії 40 між точками кінцева частина 30 стискається в бік звуженої перетину 45а, 47а обмежується зона 55 клапана, кінцевої частини 29 так, щоб загнути бічні клапани якою визначається бічний клапан 14. Крім того, 32, 33 на похилі стінки 31 і приварити їх. поздовжніми лініями згинання 50, 51, 52, 53, Стрічковий матеріал 2 несе на собі схему поперечною лінією згинання 40 та областю 42 згинання 37, тобто множину ослаблених ліній, які поперечного зварного шва обмежуються інші дві утворені валками для приминання і являють зони 68, 69, кожна з яких знаходиться між зонами собою лінії згинання, уздовж яких матеріал 54, 55 і визначає, відповідно, передню і задню згинають під час етапів формування і кінцевого похилі верхні стінки 10, 11. згинання. Крім того, в кожній зоні 54, 55 клапана, схема На Фіг. 5 показано відрізок матеріалу 2 з згинання 37 містить пару похилих ліній згинання повторюваним відтиском, тобто точну довжину 56, 57 і, відповідно, ліній 58, 59, які починаються з матеріалу, яка використовується для виготовлення точок 44а, 46а і, відповідно, з точок 45а, 47а, та однієї упаковки. з'єднуються в області 42 поперечного зварного Схема згинання 37 містить відомі чотири шва, утворюючи разом з частиною лінії 40, що поперечні лінії згинання 38, 39, 40, 41: лінії 38, 39 знаходиться між точками 44а, 46а, і, відповідно, знаходяться поблизу поперечних кінців 45а, 47а, рівнобедрений трикутник. повторюваного відтиску і обмежують відповідні Лініями 56, 57 і, відповідно, лініями 58, 59, області 42, 43 верхнього ι нижнього поперечних визначаються бічні зовнішні межі бічних клапанів зварних швів; лінії 40, 41 утворюють горизонтальні 13, 14. кути гребенеподібної верхньої частини 4 та основи Уздовж відповідних бісектрис рівнобедреного 5, і заради ясності розуміння схеми вони показані трикутника пролягли три додаткові лінії згинання, на Фігурах 1 і 4. які позначені позиціями 60, 61, 62 для зони 54 Схема згинання 37 містить також відомі чотири клапана і, відповідно, позиціями 63, 64, 65 для поздовжні лінії згинання 44, 45, 46, 47, які зони 55 клапана і які перетинаються в центрі утворюють бічні кути упаковки 1 і лежать між вписаного кола, котрий для зони 54 клапана поперечними лініями згинання 40, 41, а також позначено позицією 66 і, відповідно, для зони 55 містить множину ліній згинання 48, які розташовані клапана - позицією 67. на ділянці між лінією 41 та областю 43 нижнього Лінії 60, 61 зони 54 клапана проходять між поперечного зварного шва і які запроектовані так, центром 66 вписаного кола і відповідними точками щоб можна було утворити нижні бічні клапани 32, 44а, 46а і обмежують згори верхню частину 20 33 (Фіг.4) подушкоподібного пакета 26. Лінії 48 бічної стінки 8. Аналогічно, лінії 63, 64 зони 55 розміщені за відомою схемою і тут детально не клапана проходять між центром 67 вписаного кола описуються. і відповідними точками 45а, 47а і обмежують згори Поздовжні лінії згинання 44, 45 знаходяться верхню частину 20 бічної стінки 9. поблизу відповідних бічних країв 21, 22 тоді, як І нарешті, в кожній зоні 54, 55 клапана, схема поздовжні лінії згинання 46, 47 розміщені між згинання 37 містить додаткову похилу лінію лініями 44, 45. згинання 70, 71, яка перетинає відповідну лінію 56, 9 80807 10 58 і пролягає між відповідним центром 66, 67 Упаковка 1'' має передню стінку 6'', задню вписаного кола і відповідною точкою перетину стінку 7'', протилежні бічні стінки 8'', 9'' і чотири поперечної лінії згинання 38 з поздовжньою лінією реброві стінки 90. Бічні клапани 13, 14 упаковки 1'' згинання 50, 51. загинаються на відповідні верхні частини 20'' У кожній зоні 54, 55 клапана лінією 70, 71, бічних стінок 8'', 9''. лінією, 56, 58 та частиною лінії 38, що знаходиться Переваги упаковки 1, 1', 1'' згідно з даним між лініями 56, 70, і, відповідно, між лініями 58, 71, винаходом зрозумілі з попереднього опису. обмежується кінцева частина 72, 73 відповідного Зокрема, завдяки тому факту, що бічного клапана 13, 14, яка загинається на гребенеподібну верхню частину 4 отримують відповідну суміжну частину 74, 75 матеріалу 2, що загинанням бічних клапанів 13, 14 звуженої обмежена відповідною лінією 50, 51 і тими кінцевої частини 29 подушкоподібного пакета 26 за частинами ліній 56, 70 і, відповідно, ліній 58, 71, межі об'єму, обмеженого передньою і задньою котрі знаходяться між точкою їх перетину і похилими верхніми стінками 10, 11, упаковку 1, 1', відповідною лінією 50, 51. Зрозуміло, що головна 1'' можна легко і дешево виготовляти в частина 3 упаковки 1, яка знаходиться між краями розливальних машинах з подачею стрічки, таких, 21, 22 і лініями згинання 40, 41, конструктивно як вищезгадані машини серій ТВ та ТВА або може мати будь-яку форму, тоді як гребенеподібна машини з нескінченним ланцюгом, без внесення верхня частина 4 залишається без змін. істотних змін до цих машин. Цього результату На Фігурах 6, 7, 8 і 9 основний принцип даного можна досягти просто шляхом додавання кількох винаходу застосовано до гостроверхих упаковок ліній згинання (60, 61, 62, 70; 63, 64, 65, 71) на 1', 1'' з призматичними головними частинами 3', 3'', верхню поперечну ділянку стрічкового які мають, відповідно, шестикутний і восьмикутний пакувального матеріалу, який зазвичай поперечні перерізи. В наступному описі упаковка використовується для отримання упаковок у формі 1', 1'' розглядається лише настільки, наскільки паралелепіпеда, шестикутної або восьмикутної вона відрізняється від упаковки 1, а для будь-яких призми. деталей, котрі подібні або є відповідниками вже Зрозуміло, що до описаних та описаних деталей, використовуються ті ж самі проілюстрованих тут упаковок 1, 1', 1'' можуть бути позиції. внесені зміни без відхилення, проте, від обсягу Упаковки 1', 1'' виготовлені з відповідних доданої формули винаходу. стрічкових пакувальних матеріалів 2', 2'', для яких Очевидно, що упаковки, описані в згаданих повторювані відтиски показано на Фігурах 7, 9. варіантах здійснення даного винаходу, можна Матеріали 2', 2'' містять відповідні схеми отримати з листового пакувального матеріалу не згинання 37', 37'', кожна з яких має чотири лише у вигляді стрічки, але також і у вигляді поперечні лінії згинання, котрі подібні до листової заготовки, якщо це допускає варіант поперечних ліній згинання 38, 39, 40, 41 матеріалу здійснення винаходу. 2, а тому позначені тими ж позиціями. Крім того, головні частини упаковок, описаних На ділянці, що знаходиться між поперечною в різних варіантах здійснення даного винаходу, лінією згинання 40 і областю 42 верхнього можуть мати форми, що відрізняються від поперечного зварного шва, лінії згинання кожної показаних. схеми 37', 37'' розташовані так само, як і відповідні лінії згинання схеми 37, тоді як на ділянці, що знаходиться між поперечною лінією згинання 41 і областю 43 нижнього поперечного зварного шва, лінії згинання розташовані відомим чином, а тому детально не описуються. Схеми згинання 37', 37'' мають відповідно шість і вісім поздовжніх ліній згинання 80, 81, по яких формуються бічні кути відповідних упаковок 1', 1''. Кожна точка перетину 44а, 45а, 46а, 47а кожної схеми згинання 37', 37'' визначається перетином поперечної лінії згинання 40 з відповідною парою похилих ліній, які позначені позицією 82 для схеми згинання 37' і, відповідно, позицією 83 для схеми згинання 37'' та які розходяться від точки перетину і з'єднують дві відповідні сусідні поздовжні лінії згинання 80 і, відповідно, 81. Відповідно до описаної вище конфігурації ліній згинання головна частина 3' упаковки 1' обмежується передньою і задньою стінками 6', 7' та протилежними парами відхилених бічних стінок 8', 9'. Бічні клапани 13, 14 упаковки 1' загинаються на відповідні верхні частини 20' протилежних бічних стінок 8', 9'. 11 80807 12 13 80807 14
