Секція обробки рядка, що має притискний пристрій, і сівалка з подібними секціями

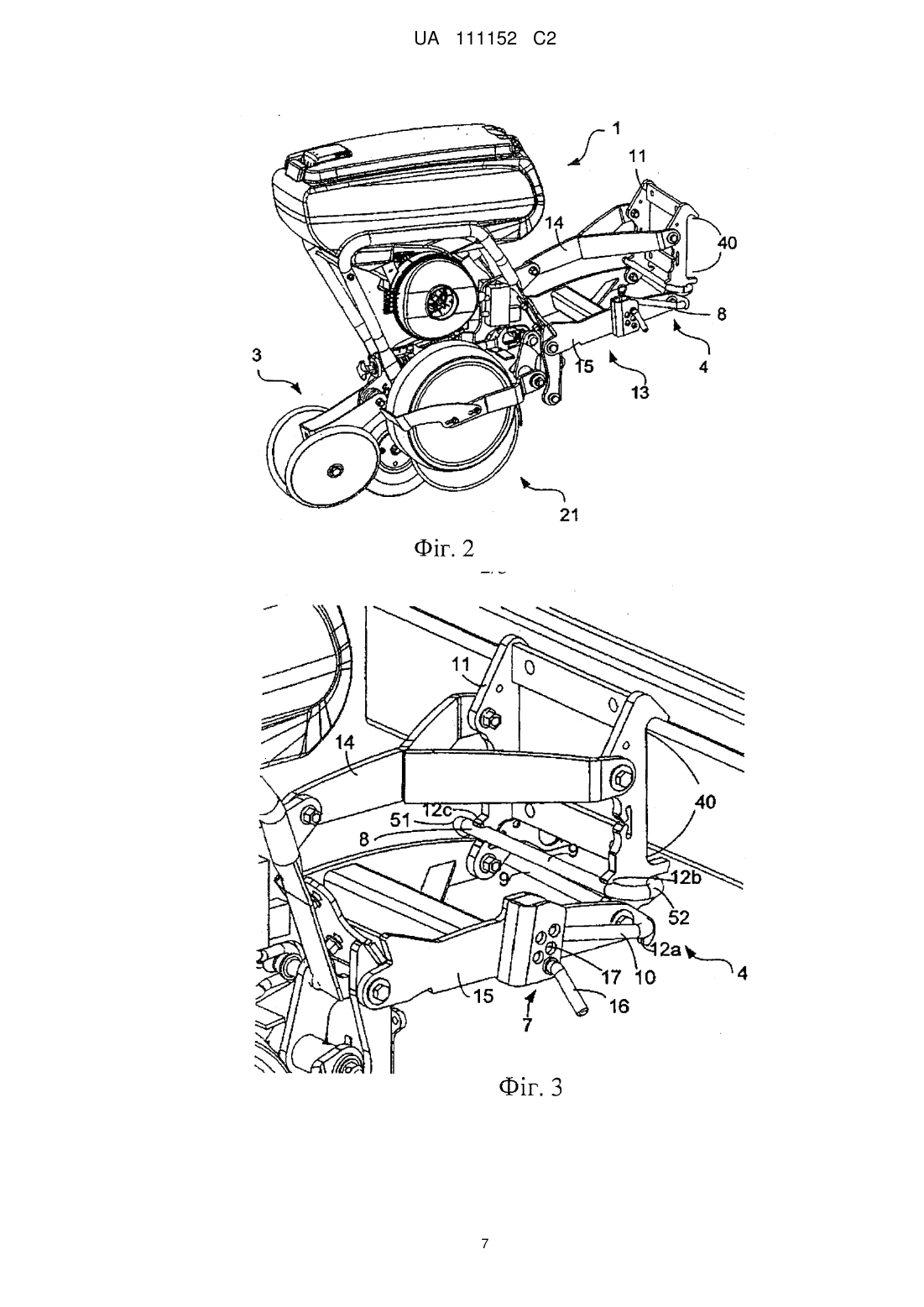

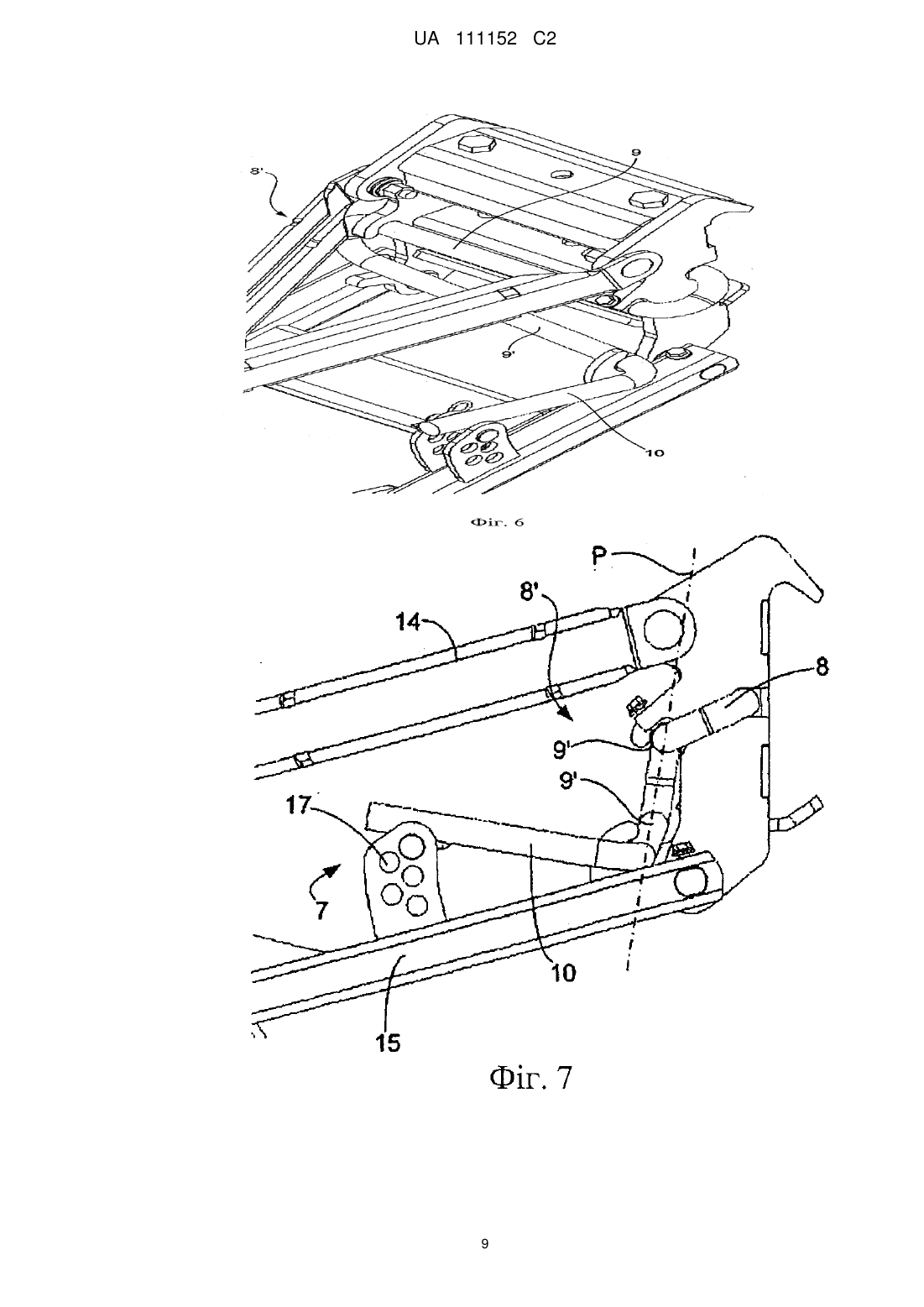

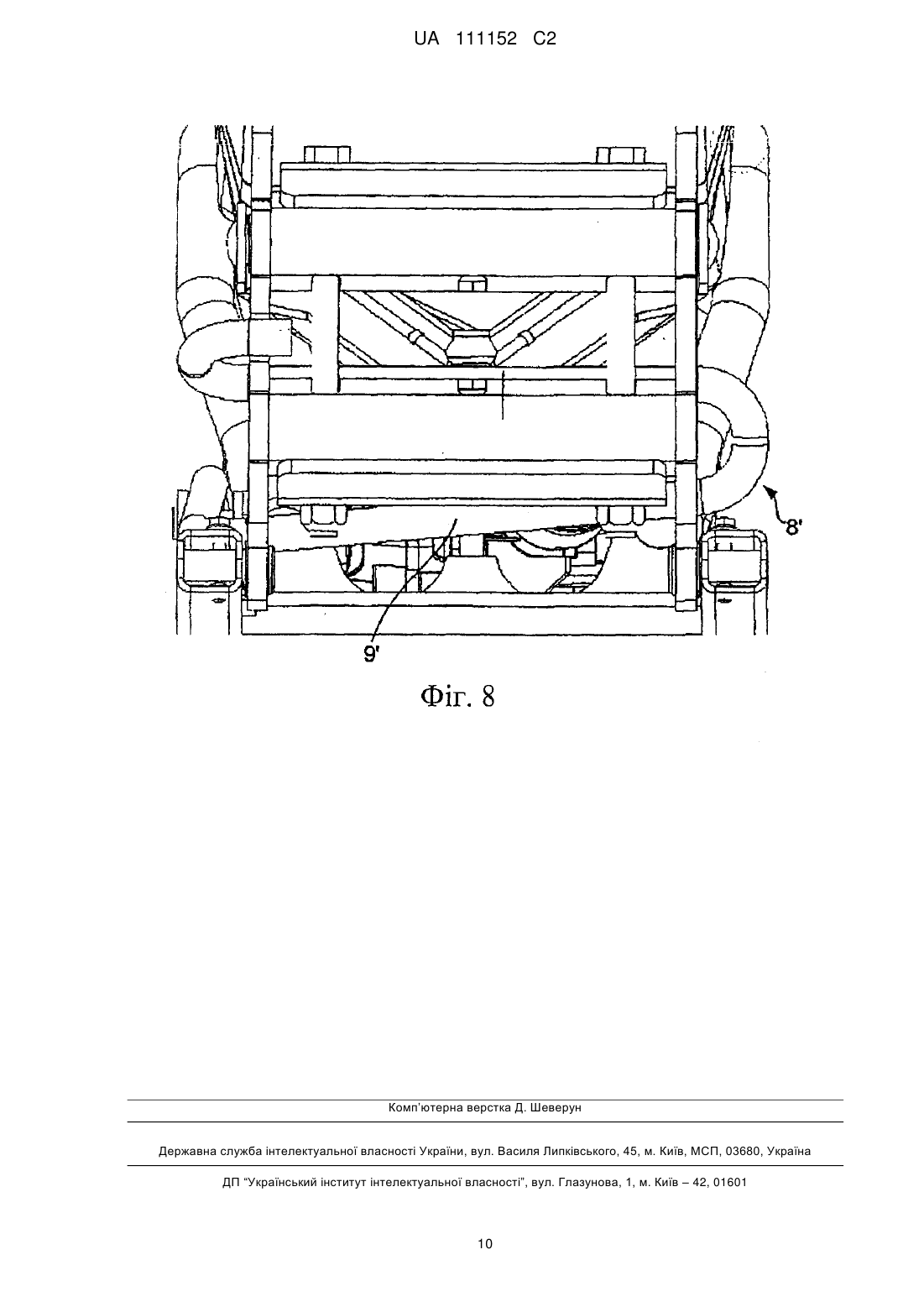

Реферат: Секція (1) обробки рядка, що підлягає прикріпленню до поперечної штанги (2) сільськогосподарського знаряддя (20), містить інструментальну частину (3), що має щонайменше одну ґрунтообробну частину, і змішувальний пристрій (4) для змішення інструментальної частини (3) до землі, при цьому змішувальний пристрій містить пружинний засіб (5), розташований між першим упором (6), який є нерухомим відносно поперечної штанги (2), і другим упором (7), який є рухомим відносно поперечної штанги (2), і важільний пристрій (13), виконаний і можливістю з'єднання між поперечним брусом (2) та інструментальною частиною (3), при цьому важільний пристрій (13) розташований по суті в напрямку руху секції обробки рядків, а рухомий упор (7) прикріплений до вказаного важільного пристрою (13), причому важільний пристрій (13) містить верхній важільний елемент (14) і нижній важільний елемент (15), які виконані з можливістю переміщення паралельно один одному, при цьому пружинний засіб (5) містить торсійний стрижень (8), основна протяжність якого розташована по суті паралельно землі. UA 111152 C2 (12) UA 111152 C2 UA 111152 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки Представлений винахід стосується сільськогосподарського знаряддя у вигляді секції обробки рядків, виконаної з можливістю прикріплення до поперечної штанги сільськогосподарської машини, причому дана секція обробки рядка притискається до землі за допомогою притискного пристрою. Попередній Рівень Техніки У сільськогосподарському секторі часто використовують знаряддя, які призначені для буксирування позаду сільськогосподарської машини, такої як трактор. Подібні знаряддя звичайно містять штангу, розташовану упоперек напрямку руху сільськогосподарської машини, яка також називається поперечною штангою, до якої бік у бік можуть бути прикріплені окремі інструментальні блоки для одночасної обробки смуги землі, по суті відповідній довжині поперечної штанги. Окремі інструментальні блоки часто називають "секції обробки рядків", оскільки вони обробляють землю вздовж рядків, або борозен, в напрямку руху сільськогосподарської машини. Прикладом секцій обробки рядків є секції обробки рядків, призначені для посіву. Деякі сільськогосподарські культури, що культивуються в сільськогосподарському секторі, для оптимального росту вимагають, щоб рослини були відділені певною відстанню одна від одної. При посіві сільськогосподарських культур даного типу часто використовують секції обробки рядків, виконані з можливістю висіву в кожний момент часу одного насіння. Таким чином, кожна з секцій обробки рядків при буксируванні позаду сільськогосподарської машини може висівати окреме насіння в рядок таким чином, щоб відстань між насінням була вибрана так, щоб забезпечити найкращий можливий результат. Секції обробки рядків можуть також містити, крім механізмів розподілу насіння, множину деталей для обробки ґрунту, часто у вигляді колісних агрегатів для створення борозен, для вирівнювання і для закладення. Існують також секції обробки рядків, які використовують виключно для різних типів культивації ґрунту і які не призначені для посіву. Для правильного функціонування секції обробки рядка вона повинна бути розташована на прийнятному рівні відносно землі для приведення виконаних для цього деталей в зачеплення з ґрунтом, і вона повинна чинити деякий тиск на оброблювану землю. У багатьох випадках маса самої секції обробки рядків недостатня для досягнення задовільного тиску, що означає, що є потреба в зміщенні секції обробки рядка до землі. Для пристрою до нерівностей в поверхні землі в напрямку руху сільськогосподарської машини зміщуючий пристрій звичайно є пружним, а для пристрою до нерівностей в поверхні землі в напрямку поперечної штанги кожна окрема секція обробки рядка зміщується окремо. US7540333 розкриває пристрій, в якому ґрунтообробна секція зміщується до землі за допомогою циліндричної пружини, розташованої в торсійній конфігурації. Коли до циліндричної пружини прикладається скручувальне зусилля, вона чинить тиск на окремий вузол тиску притиску, який передає зусилля на важільну систему, з'єднану з ґрунтообробною секцією. Циліндрична пружина і блок тиску розташовані на вказаному встановлюваному засобі, який, в свою чергу, розташований поруч з додатковим встановлюваним засобом для прикріплення секції обробки рядка до поперечної штанги, розташованої на сільськогосподарській машині, що тягне знаряддя. 2007/0039746 А1 розкриває вузол створення тиску притискання для сільськогосподарськогознаряддя, що буксується трактором. Вузол створення тиску притискання включає щонайменше один торсійний елемент, розташований на рамі, причому торсійний елемент має один нерухомий встановлювальний елемент на рамі і один регульований встановлювальний елемент на рамі. Вузол додатково включає регулювальний механізм для зміни крутного моменту торсійного елемента в регульованому встановлювальному елементі; і щонайменше один елемент створення тиску притискання, призначений для прийняття зусилля від торсійного елемента для прикладання спрямованої вниз сили до верхніх елементів рами. US 4380853 розкриває вузол установки дискової батареї культиватора з торсійним стрижнем. Даний вузол установки дискової батареї культиватора являє собою досить видовжений виріб, який містить вісь, яка несе множину дисків. Крім того, в даному рішенні торсійний стрижень з'єднується безпосередньо з поперечною штангою сільськогосподарського знаряддя, а не зі з'єднувальною рамою. Іншими відомими зміщувальними пристроями для секцій обробки рядків, наприклад, є пристрої, які використовують гідравлічні і/або натискні пружини для викликання змішувального зусилля на важелі, розташовані між ґрунтоутворюючими інструментами і поперечною штангою, на якій встановлена секція обробки рядка. 1 UA 111152 C2 5 10 15 20 25 30 35 40 45 50 55 60 Недолік відомих зміщувальних пристроїв полягає в тому, що вони мають пропорційно велику кількість деталей і що вони є відносно складними, і в деяких випадках важко регульованими. Таким чином, є потреба в альтернативному і/або вдосконаленому зміщувальному пристрої для зміщення секції обробки рядка до землі. Суть винаходу Основна задача полягає в тому, щоб надати секцію обробки рядка, що має зміщувальний пристрій, який легко виготовляти і який не вимагає великої кількості окремих деталей. Винахід обмежено прикладеними незалежними пунктами формули винаходу. Варіанти здійснення винаходу будуть зрозумілі із залежних пунктів формули винаходу, з наступного опису і прикладених креслень. Згідно з першим аспектом, надана секція обробки рядка, що підлягає прикріпленню до поперечної штанги сільськогосподарського знаряддя, причому дана секція обробки рядка містить: інструментальну частину, що має щонайменше одну ґрунтообробну частину; зміщувальний пристрій для зміщення інструментальної частини до землі, при цьому зміщувальний пристрій містить пружинний засіб, розташований між першим упором, який є нерухомим відносно поперечної штанги, і другим упором, який є рухомим відносно поперечної штанги, і важільний пристрій, виконаний з можливістю з'єднання між поперечною штангою і інструментальною частиною, при цьому важільний пристрій розташований по суті в напрямку руху секції обробки рядка, а рухомий упор прикріплений до вказаного важільного пристрою, причому важільний пристрій містить верхній важільний елемент і нижній важільний елемент, які виконані з можливістю переміщення паралельно один до одного, а змішувальний пристрій додатково містить з'єднувальну раму, яка виконана з можливістю закріплення відносно поперечної штанги і яка містить вказаний перший упор. Згідно з винаходом пружинний засіб містить торсійний стрижень, основна протяжність якого розташована по суті паралельно до землі, при цьому головна робоча торсійна ділянка торсійного стрижня містить щонайменше дві по суті паралельні ділянки, і торсійний стрижень містить важіль для обертання торсійної ділянки торсійного стрижня навколо своєї поздовжньої осі. Під “кріпленням до поперечної штанги” мається на увазі або знімне, або фіксоване/постійне кріплення секції обробки рядка до поперечної штанги. Під "поперечною штангою" мається на увазі з'єднувальний пристрій, який надає можливість кріплення секцій обробки рядків таким чином, щоб вони переміщувалися по суті паралельно один до одного в напрямку руху сільськогосподарської машини. Таким чином, "поперечна штанга" не виключає штангу, яка утворює кут інший, ніж 90°, з напрямком руху. "Ґрунтообробна частина" може бути виконана з можливістю входження в зіткнення або без можливості входження в зіткнення з ґрунтом. Секція обробки рядка може бути виконана з можливістю посіву. Під "торсійним стрижнем" мається на увазі ділянка стрижня, яка при обертанні навколо свого подовжнього напрямку прикладає обертове зусилля або крутний момент. Під виразом "по суті паралельно до землі" мається на увазі напрямок, який при нормальному використанні розташований по суті горизонтально. Перевага даного рішення полягає в тому, що воно пропонує просту конструкцію, яка забезпечує можливість ефективного пружного зміщення інструментальної частини відносно землі без великого числа окремих деталей. Головна активна торсійна ділянка торсійного стрижня може бути перпендикулярною до основного напрямку руху секції обробки рядків. Головна робоча торсійна ділянка торсійного стрижня може бути по суті паралельною до поперечної штанги. Під "головною активною торсійною ділянкою" мається на увазі протяжність торсійного стрижня, який виконаний з можливістю обертання навколо своєї подовжньої осі для надання обертального зусилля або крутного моменту. Між по суті паралельними ділянками, які розташовуються по суті паралельно до землі, тобто по суті горизонтально, таким чином, є "перехідна ділянка", тобто зігнута частина між двома по суті паралельними ділянками. Як альтернатива, зігнута частина може бути замінена окремою деталлю, до якої прикріплена відповідна торсійна ділянка і яка діє як важіль. Це має перевагу надання довгого ходу пружини і великого крутного моменту, який забезпечує можливість більш сильного зміщувального зусилля. Щонайменше один з упорів може бути регульованим. Це має перевагу в тому, що зміщення може бути відрегульоване за потреби. Регульований упор може містити стрижень, який можна переміщувати між попередньо заданими положеннями. 2 UA 111152 C2 5 10 15 20 25 30 35 40 45 50 55 Таким чином, виходить простий пристрій для обертання торсійного стрижня навколо своєї подовжньої осі. Важіль може бути виконаний з можливістю щільного прилягання до регульованого упора, Важіль може бути у вигляді окремої деталі. Важіль може складатися з кінцевої ділянки торсійного стрижня, яка розташовується під кутом до головної робочої торсійної ділянки торсійного стрижня. Кінцева ділянка може бути виконана з можливістю щільного прилягання до регульованого упора. Важіль може бути по суті перпендикулярним до основної торсійній ділянці торсійного стрижня. Під виразом "розташовується по суті в напрямку руху секції обробки рядків" мається на увазі, що важільний пристрій розташовується між секцією обробки рядка та інструментальною частиною, які розташовані по суті одна за одною в напрямку руху сільськогосподарської машини. Це не виключає того, що важільний пристрій може рухатися і/або обертатися таким чином, щоб один або декілька його ділянок зміщувалися вгору або вниз. Рухомий упор може бути розташований на нижньому важільному елементі. З'єднувальна рама і/або важільний пристрій може містити заглиблення, які можуть мати форму, яка забезпечує можливість беззазорного зчеплення з торсійним стрижнем. Це забезпечує стійку конструкцію. Уявна площина, яка утворена вказаними щонайменше двома торсійними ділянками, може утворювати кут, що становить щонайменше 45°, щонайменше 60° або щонайменше 75° з горизонтальною площиною. Великий кут знижує вимоги горизонтального простору. Уявна площина (P), яка утворена вказаними щонайменше двома торсійними ділянками (9), може бути по суті безперервною. Це полегшує монтаж. Як альтернатива, уявна площина (P) яка утворена вказаними щонайменше двома торсійними ділянками (9), може не бути безперервною, наприклад, уриваючись монтажною підвіскою і/або одним з вказаних важільних елементів. У результаті, виходить переважний розподіл зусиль. Згідно з другим аспектом, надана сівалка, що містить щонайменше дві секції обробки рядків згідно з викладеним вище. Сівалкою може бути сівалка точного висівання. Короткий опис креслень Фіг. 1 являє собою перспективне зображення сільськогосподарського знаряддя, яке виконане з можливістю буксирування позаду сільськогосподарської машини, такої як трактор, що містить поперечну штангу, на якій бік у бік встановлена множина секцій обробки рядків. Фіг. 2 являє собою перспективне зображення секції обробки рядка згідно з Фіг. 1. Фіг. З являє собою перспективне зображення притискного пристрою секції обробки рядка згідно з Фіг. 2. Фіг. 4 показує притискний пристрій згідно з Фіг. 3 з іншого кута. Фіг. 5 являє собою вигляд збоку притискного пристрою згідно з Фіг. 3 і 4. Фіг. 6-8 показують ще один варіант здійснення притискного пристрою. Опис варіантів здійснення Фіг. 1 показує множину секцій 1 обробки рядків, встановлених бік у бік вздовж поперечної штанги 2 сільськогосподарського знаряддя 20, в цьому випадку у вигляді сівалки точного висіву, яка також називається "сівалка", яка виконана з можливістю буксирування позаду сільськогосподарської машини, такою як трактор, таким чином, щоб смуги землі, по якій рухається сільськогосподарська машина, оброблялися вздовж рядків або борозен, відповідаючи руху окремих секцій 1 обробки рядків. Секції 1 обробки рядків виконані з можливістю посіву і містять множину ґрунтообробних деталей 21. Фіг. 2 показує секцію 1 обробки рядка. Секція 1 обробки рядка містить інструментальну частину 3 з множиною ґрунтообробних частин 21 і з'єднувальну раму 11, яка виконана з можливістю фіксованого прикріплення секції 1 обробки рядка до поперечної штанги 2. На з'єднувальній рамі 11 передбачені заглиблення 40, що забезпечують її облягаюче кріплення до поперечної штанги 2. Між з'єднувальною рамою 11 та інструментальною частиною 3 розташований важільний пристрій 13. Важільний пристрій 13 містить верхній важільний елемент 14 і нижній важільний елемент 15, які на своїх відповідних задніх кінцях прикріплені до з'єднувальної рами 11, а на своїх відповідних передніх кінцях прикріплені до інструментальної частини 3. Верхній важільний елемент 14 і нижній важільний елемент 15 виконані з можливістю переміщення паралельно один до одного. Зміщувальний пристрій 4 виконаний з можливістю притиснення інструментальної частини 3 до землі. 3 UA 111152 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. З і 4 показують змішувальний пристрій 4 згідно з Фіг. 2, а Фіг. 5 являє собою його вигляд збоку. Змішувальний пристрій 4 містить пружинний засіб 5, який містить торсійний стрижень 8, і розташований між першим упором 6, який виконаний з можливістю закріплення відносно поперечної штанги 2, і другим упором 7, який є рухомим відносно поперечної штанги 2. Фіксований упор 6 об'єднаний із з'єднувальною рамою 11, а рухомий упор 7 розташований на нижньому важільному елементі 15. Основна протяжність торсійного стрижня 8 розташована по суті паралельно до землі, а в цьому випадку по суті паралельно до поперечної штанги 2, і містить дві по суті паралельних торсійних ділянки 9. Торсійний стрижень 8 додатково містить дві перехідні ділянки 51, 52 і кінцева ділянка 10, яка утворює важіль для обертання торсійних ділянок 9 навколо їх подовжньої осі. Кінцева ділянка 10 розташована по суті перпендикулярно до торсійних ділянок 9 і розташована по суті в напрямку руху, вздовж нижнього важільного елемента 15. Кінцева ділянка 10 виконана з можливістю щільного прилягання до рухомого упора 7. Рухомий упор 7 є регульованим і містить стрижень 16, який можна переміщувати між попередньо заданими положеннями у вигляді крізних отворів 17. Нижній важільний елемент 15 містить заглиблення 12а, яке забезпечує можливість облягаючого зчеплення з торсійним стрижнем 8. З'єднувальна рама 11 також містить заглиблення 12b, 12с, які надають можливість облягаючого зчеплення з торсійним стрижнем 8. Коли сільськогосподарське знаряддя 20 буксирується позаду сільськогосподарської машини, окремі секції 1 обробки рядків рухаються бік у бік в напрямку руху сільськогосподарської машини, при цьому кожна секція обробки рядка висіває насіння вздовж рядка, або борозни, в землі. Оскільки кожна з секцій 1 обробки рядків має окремий зміщувальний пристрій 4, вони здатні рухатися у вертикальному напрямку незалежно один від одного і за допомогою цього пристосовуватися до будь-яких нерівностей в поверхні землі упоперек напрямку руху. Зміщувальний пристрій 4 відповідної секції 1 обробки рядка спричиняє зміщення інструментальної частини 3 секції 1 обробки рядків до землі, для того, щоб ґрунтообробні частини 21, наприклад, що прикочують катки і висіваючі диски, входили в зачеплення із землею придатним чином. У цьому випадку дві взаємно по суті паралельних торсійних ділянки 9 забезпечують достатньо довгий хід пружини і задовільний крутний момент для забезпечення чудового притиснення. Рухомий упор 7 регулюється стрижнем 16, переміщуваним між різними положеннями 17. Чим вище вибране положення 17, тим більше буде обертання кінцевої ділянки 10 і, таким чином, притискне зусилля торсійного стрижня 8 і його торсійних ділянок 9. В одному варіанті здійснення протяжність поперечної штанги 2 не перпендикулярна до напрямку руху. Поперечна штанга 2 може, наприклад, утворювати кут інший, ніж 90°, з напрямком руху, для того, щоб встановлені на ній секції 1 обробки рядків не утворювали пряму лінію упоперек напрямку руху. В одному варіанті здійснення сільськогосподарське знаряддя 20 поміщене попереду або збоку від сільськогосподарської машини. Встановлюваний засіб може бути прикріплений до штанги прийнятним чином. Передбачається, що кріплення може бути безперервним або знімним. В одному варіанті здійснення поперечна штанга 2 утворює об'єднану частину з одним або декількома встановлюваними засобами для окремих секцій 1 обробки рядків. З'єднувальна рама 11 може утворювати об'єднану частину з встановлюваним пристроєм для прикріплення секції обробки рядка до поперечної штанги 2. З'єднувальна рама 11 може утворювати об'єднану частину з поперечною штангою 2. Важільний пристрій 13 може містити один, два або більше важільних елементів, які можуть бути виконані з можливістю переміщення по суті паралельно один до одного. Кожний з відповідних важільних елементів 14 і/або 15 може містити одну, дві або більше деталі, які розташовуються між поперечною штангою 2 і інструментальною частиною 3. Кожний важільний елемент 14 і/або 15 може бути прикріплений до з'єднувальної рами 11 і/або інструментальної частини 3 в одній, двох або більше точках кріплення. В одному варіанті здійснення зміщувальний пристрій 4 розташований на верхньому важільному елементі 14. В одному варіанті здійснення важільний пристрій 13 містить тільки один важільний елемент. В одному варіанті здійснення інструментальна частина 3 з’єднана безпосередньо з поперечною штангою 2. Упори 6, 7 можуть бути складовими частинами деталей, до яких вони прикріплені. 4 UA 111152 C2 5 10 15 20 25 30 35 40 Рухомий упор 7 може бути розташований на верхньому важільному елементі 14. Фіксований упор 6 може бути регульованим. В одному варіанті здійснення регульованими є як фіксований упор 6, так і рухомий упор 7. Попередньо задані положення 17, між якими може переміщуватися стрижень 16, можуть бути надані у вигляді крізних отворів, заглиблень, виступаючих частин або можуть бути будьякою іншою прийнятною конструкцією. Протяжність торсійного стрижня 8 може містити одну, дві або більше по суті паралельних торсійних ділянок 9. Кількість по суті паралельних торсійних ділянок може бути вибрана таким чином, щоб забезпечити необхідний хід пружини. Торсійний стрижень може мати необхідний поперечний переріз, наприклад, чотирикутний поперечний переріз (квадратний або прямокутний) або округлий поперечний переріз (круглий або овальний). Крім того, торсійний стрижень може бути однорідним або трубчастим. Також можливе надання торсійного стрижня, який виготовлений з пластин. В одному варіанті здійснення важіль 10, який щільно прилягає до рухомого упора, не є перпендикулярним до протяжності торсійної ділянки. В одному варіанті здійснення важіль 10 виконаний у вигляді окремої деталі, розташованої між торсійним стрижнем і упором. Окрема деталь може бути виконана з можливістю утворення важеля для обертання однієї або декількох торсійних ділянок. У ще одному варіанті здійснення дві або більше по суті паралельних торсійних ділянки взаємопов’язані окремим важільним елементом, який діє як важіль для передачі крутного моменту від однієї торсійної ділянки до наступної торсійної ділянки. Квадратний поперечний переріз торсійного стрижня може полегшити розміщення окремого важеля між торсійною ділянкою торсійного стрижня і фіксованим або рухомим упором. Далі з посиланням на Фіг. 6-8 буде описаний додатковий варіант здійснення зміщувального пристрою. Як і у варіанті здійснення, показаному на Фіг. 2-5, торсійний стрижень 8’ має важіль 10 і пару по суті паралельних основних торсійних ділянок 9’, із зігнутою ділянкою, розташованою між ними. Зігнута ділянка має кут кривизни, який дорівнює приблизно 180 градусів. Дві основних торсійних ділянки 9’ (по суті прямих ділянки) можуть утворювати уявну площину, яка може утворити кут, що становить щонайменше 45°, щонайменше 60° або щонайменше 75° з горизонтальною площиною. У варіанті здійснення, показаному на Фіг. 2-5, торсійні ділянки 9 розташовані на різних сторонах частини з'єднувальної рами 11. Монтажні підвіски для прикріплення нижніх важільних елементів проходять через уявну площину, утворену двома основними торсійними ділянками 9. Це надає можливість компактної конструкції, яка забезпечує переважний розподіл зусиль. У варіанті здійснення, показаному на Фіг. 6-8, дві основних торсійних ділянки 9’ розташовані на одній і тій же стороні з'єднувальної рами 11, а уявна площина, утворена двома основними торсійними ділянками, є по суті безперервною. З Фіг. 7 зрозуміло, що торсійна пружина 8’ може бути вставлена за рахунок її переміщення упоперек напрямку руху і по суті горизонтально. У результаті, виходить пружинний пристрій, який є легшим для установлення і заміни. ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Секція (1) обробки рядка, що підлягає прикріпленню до поперечної штанги (2) сільськогосподарського знаряддя (20), причому секція (1) обробки рядка містить: інструментальну частину (3), що має щонайменше одну ґрунтообробну частину (21); зміщувальний пристрій (4) для зміщення інструментальної частини (3) до землі, при цьому зміщувальний пристрій (4) містить пружинний засіб (5), розташований між першим упором (6), який є нерухомим відносно поперечної штанги (2), і другим упором (7), який є рухомим відносно поперечної штанги (2); і важільний пристрій (13), виконаний з можливістю з'єднання між поперечною штангою (2) і інструментальною частиною (3), при цьому важільний пристрій (13) розташований по суті в напрямку руху секції обробки рядка, а рухомий упор (7) прикріплений до вказаного важільного пристрою (13), причому важільний пристрій (13) містить верхній важільний елемент (14) і нижній важільний елемент (15), які виконані з можливістю переміщення паралельно один до одного, а зміщувальний пристрій (4) додатково містить з'єднувальну раму (11), яка виконана з можливістю закріплення відносно поперечної штанги (2) і яка містить вказаний перший упор (6), яка відрізняється тим, що пружинний засіб (5) містить торсійний стрижень (8), основна протяжність 5 UA 111152 C2 5 10 15 20 25 якого розташована по суті паралельно до землі, при цьому головна робоча торсійна ділянка торсійного стрижня (8) містить щонайменше дві по суті паралельні ділянки (9), і торсійний стрижень (8) містить важіль (10) для обертання торсійної ділянки (9) торсійного стрижня (8) навколо своєї поздовжньої осі. 2. Секція (1) за п. 1, в якій головна робоча торсійна ділянка (9) торсійного стрижня (8) розташована перпендикулярно до основного напрямку руху секції обробки рядків. 3. Секція (1) за п. 1 або 2, в якій головна робоча торсійна ділянка (9) торсійного стрижня (8) розташована по суті паралельно до поперечної штанги (2). 4. Секція (1) за будь-яким з попередніх пунктів, в якій щонайменше один з упорів (6, 7) є регульованим. 5. Секція (1) за п. 4, в якій регульований упор містить стрижень (16), який може переміщуватися між попередньо заданими положеннями (17). 6. Секція (1) за будь-яким з пп. 1-5, в якій рухомий упор (7) розташований на нижньому важільному елементі (15). 7. Секція (1) за будь-яким з пп. 1-6, в якій з'єднувальна рама (11) і/або важільний пристрій (13) містять/містить заглиблення (12) з формою, яка забезпечує можливість беззазорного зчеплення з торсійним стрижнем (8). 8. Секція за будь-яким з попередніх пунктів, в якій вказані щонайменше дві торсійні ділянки (9) розташовані так, щоб утворювати уявну площину (Р), яка утворює кут, що становить щонайменше 45°, щонайменше 60° або щонайменше 75°, з горизонтальною площиною. 9. Секція за будь-яким з пп. 1-8, в якій уявна площина (Р), яка по суті утворена вказаними щонайменше двома торсійними ділянками (9), є по суті безперервною. 10. Секція за будь-яким з пп. 1-8, в якій уявна площина (Р), яка по суті утворена вказаними щонайменше двома торсійними ділянками (9), не є безперервною, наприклад переривається монтажною підвіскою і/або одним зі вказаних важільних елементів. 11. Сівалка, що містить щонайменше дві секції (1) обробки рядка за будь-яким з попередніх пунктів. 12. Сівалка за п. 11, при цьому сівалкою є сівалка (20) точного висівання. 6 UA 111152 C2 7 UA 111152 C2 8 UA 111152 C2 9 UA 111152 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
