Відвал бульдозера з комбінованою ножовою системою

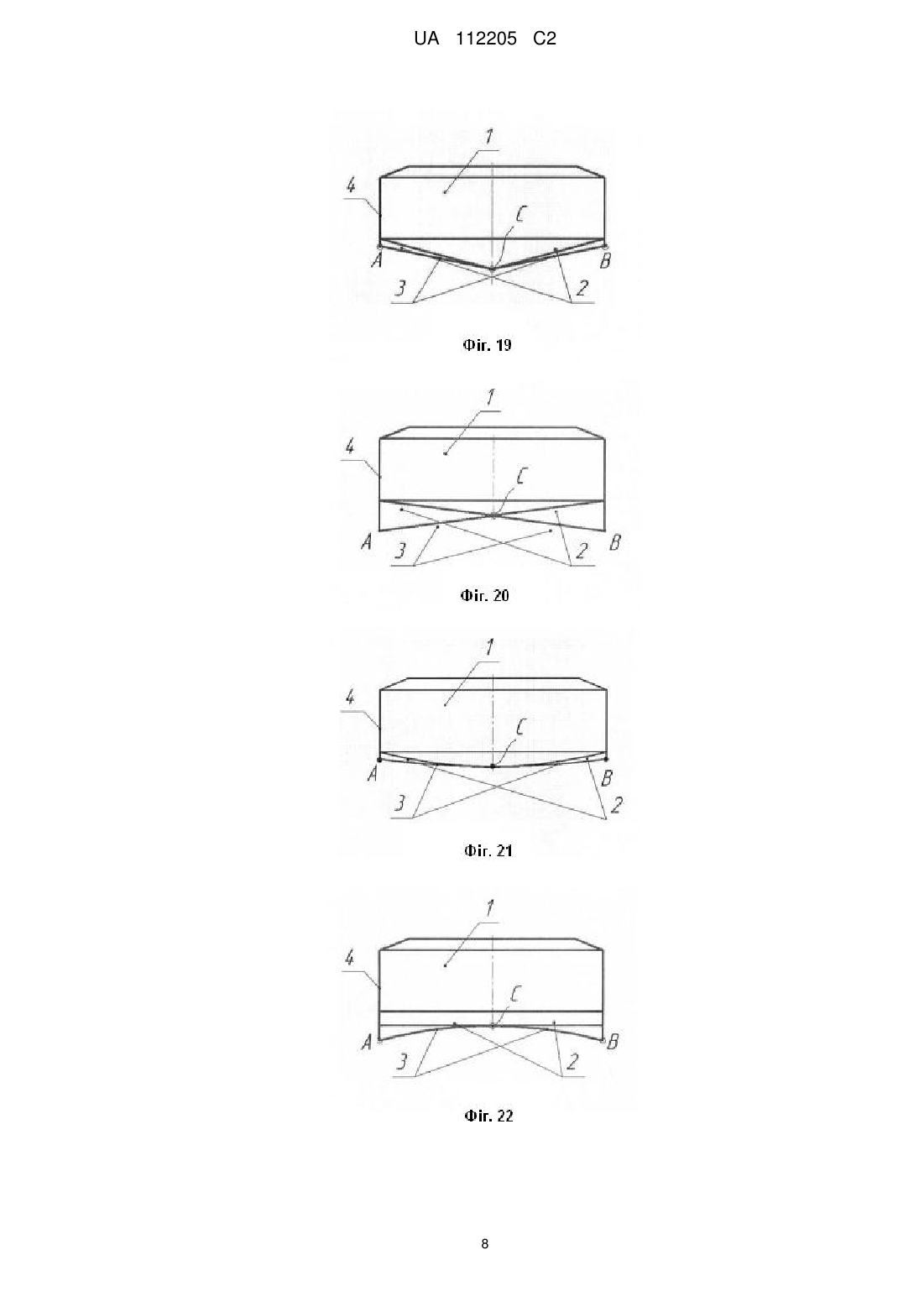

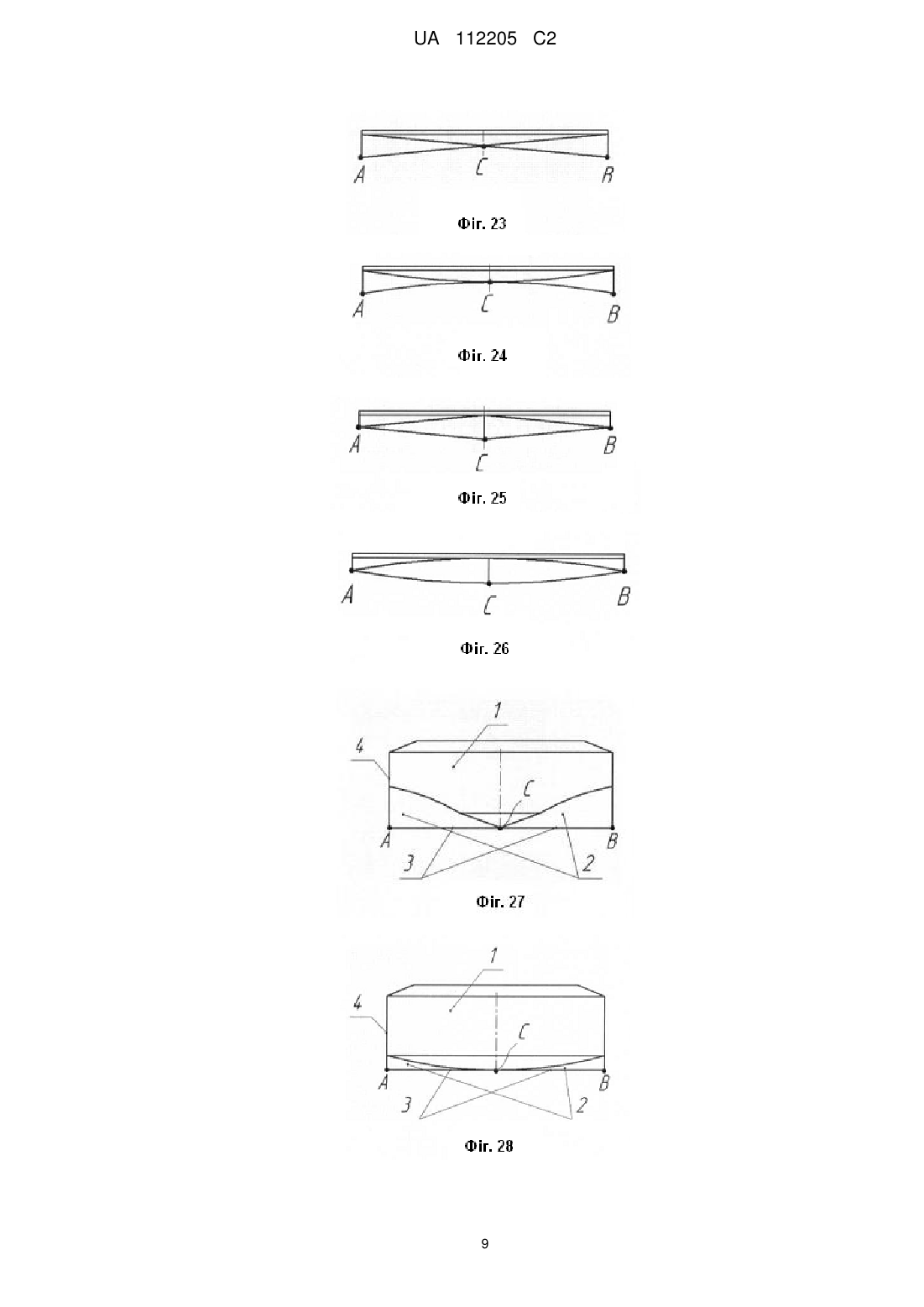

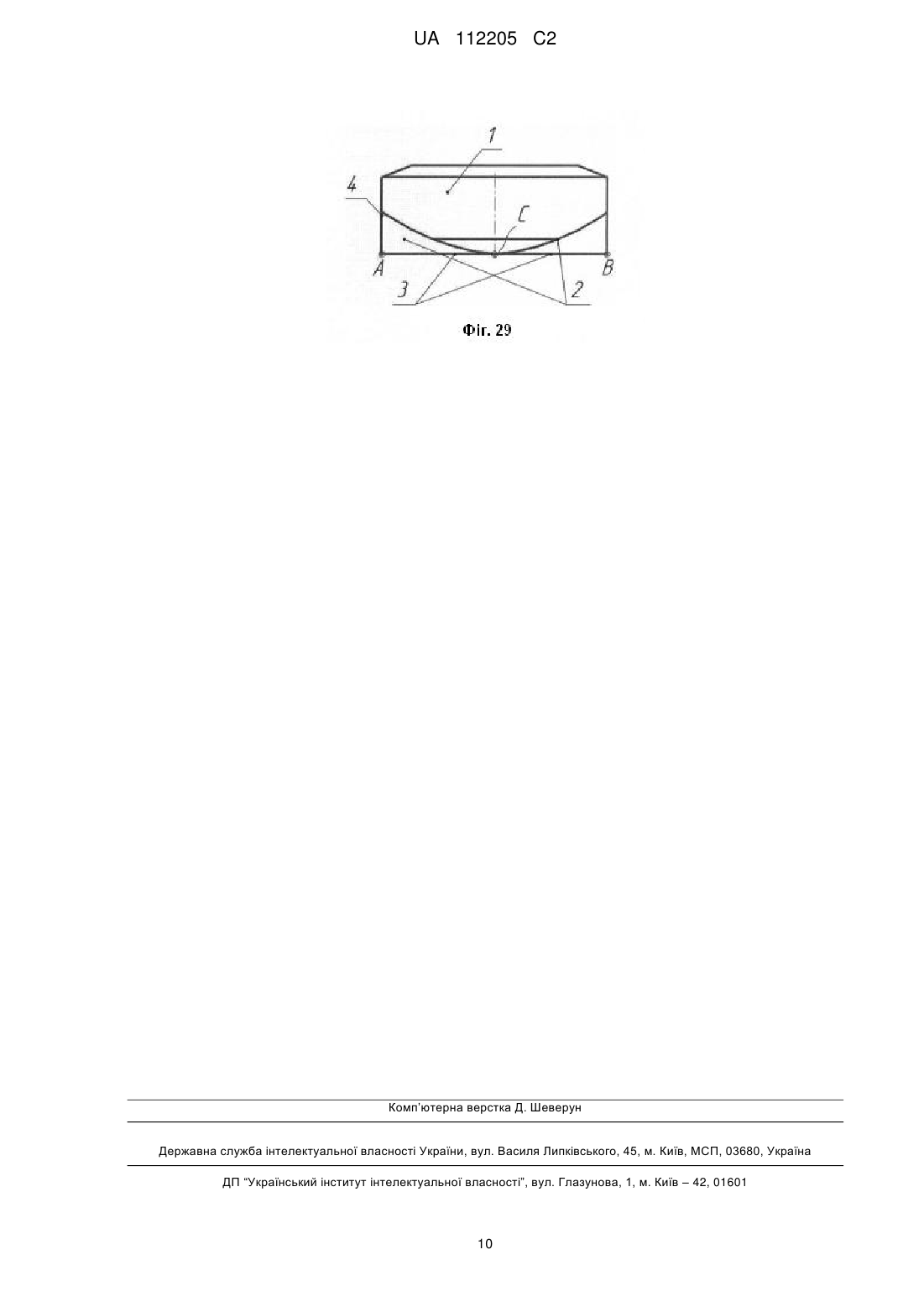

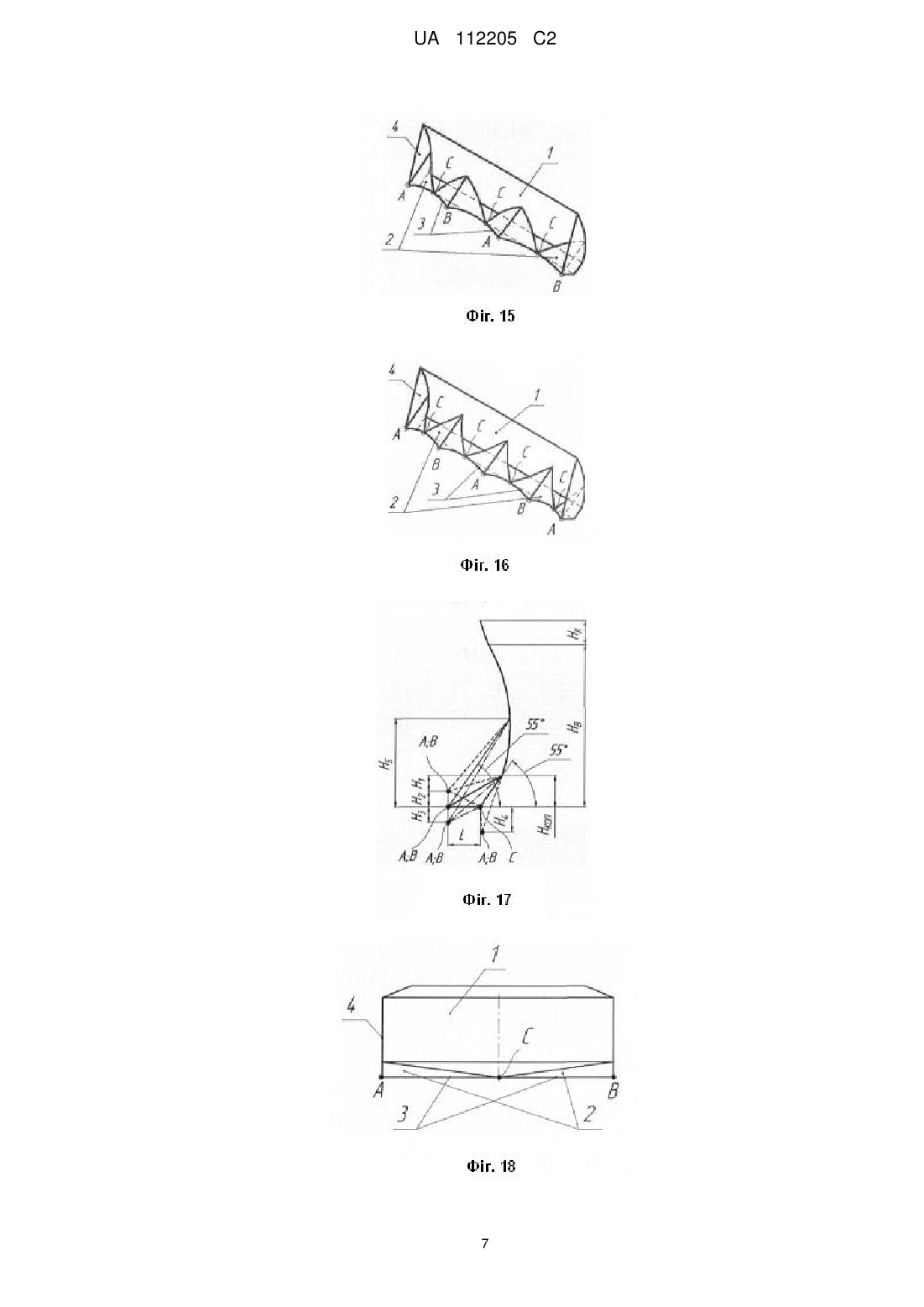

Реферат: Відвал бульдозера з комбінованою ножовою системою включає традиційний неповоротний відвал і ріжучі ножі. При цьому ріжучі ножі виконані з окремих пластин і з'єднані між собою попарно і з відвалом так, що ріжучі краї розташовані симетрично відносно подовжньої вертикальної площини симетрії відвала під заданим кутом між собою у фронтальній і вертикальній проекції, а пластини ножів встановлені під гострим кутом до горизонталі таким чином, щоб забезпечити виключно косе копання ґрунту.Технічний результат: зниження енергоємності копання ґрунту бульдозерним відвалом, поліпшення нагромадження та переміщення ґрунту по відвалу і зменшення втрат ґрунту в бокові валики шляхом використання виключно косого копання ґрунту, створення умов спрямування відділеної від масиву ґрунтової стружки всередину призми ґрунту перед відвалом, заміна блокованого копання ґрунту напіввільним чи вільним і утворення плоскої чи неплоскої поверхні ґрунту після проходження бульдозерного відвала. UA 112205 C2 (12) UA 112205 C2 UA 112205 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до машин для земляних робіт, а саме до робочих органів землерийнотранспортних машин. Винахід направлений на зниження енергоємності копання ґрунту за рахунок поліпшення нагромадження і переміщення ґрунту по відвалу і зменшення втрат ґрунту в бокові валики. Відомий бульдозерний робочий орган, що містить лобову поверхню, бокові ножі, виступний середній ніж, який встановлено відносно під більшим кутом різання стосовно бокових, та бокові косинки, що з'єднують їх. При цьому виступний середній ніж має трапецієподібну форму та оснащений зубами, кут різання яких більший, ніж у виступного ножа, а кут нахилу бокових ножів зменшується у міру віддалення від площини симетрії робочого органа (деклараційний патент на корисну модель України № 12473, МПК E02F 3/76, 2006, бюл. № 2). Основним недоліком бульдозерного робочого органа є одночасна неможливість: використання виключно косого копання ґрунту; створення умов спрямування відділеної від масиву ґрунтової стружки всередину призми ґрунту перед відвалом; заміна блокованого копання ґрунту напіввільним чи вільним; і утворення плоскої чи неплоскої поверхні ґрунту після проходження бульдозерного відвала. Найближчим до винаходу, що заявляється, є бульдозерний відвал, що містить висувні секції з ножами та напрямними і гідропривід керування секціями. При цьому на стичних кромках висувних секцій виконані зубці, а самі секції з'єднані з відвалом в бокових частинах (деклараційний патент на корисну модель України № 15558, МПК E02F 3/76, 2005, бюл. № 7). Але основним недоліком даного технічного рішення також є те, що бульдозерним відвалом одночасно неможливо: використовувати виключно косе копання ґрунту; створювати умови спрямування відділеної від масиву ґрунтової стружки всередину призми ґрунту перед відвалом; замінити блоковане копання ґрунту напіввільним чи вільним; і утворити плоску чи неплоску поверхню ґрунту після його проходження. Технічна задача, що вирішується винаходом, який заявляється, і спрямована на зниження енергоємності копання ґрунту бульдозерним відвалом, поліпшення нагромадження та переміщення ґрунту по відвалу і зменшення втрат ґрунту в бокові валики - є використання виключно косого копання ґрунту, створення умов спрямування відділеної від масиву ґрунтової стружки всередину призми ґрунту перед відвалом, заміна блокованого копання ґрунту напіввільним чи вільним і утворення плоскої чи неплоскої поверхні ґрунту бульдозерним відвалом. Суть винаходу полягає в тому, що відвал бульдозера з комбінованою ножовою системою містить традиційний неповоротний відвал і ріжучі ножі. Новим є те, що ріжучі ножі виконані з окремих пластин і з'єднані між собою попарно і з відвалом так, що ріжучі краї розташовані симетрично відносно подовжньої вертикальної площини симетрії відвала під заданим кутом між собою у фронтальній і вертикальній проекції, а пластини ножів встановлені під гострим кутом до горизонталі таким чином, щоб забезпечити виключно косе копання ґрунту. На фіг. 1 - аксонометрія відвала бульдозера з комбінованою ножовою системою, розміщеною в межах висоти традиційної ножової системи, з однією парою ножів з прямолінійним ріжучим краєм кожного ножа; на фіг. 2, 3, 4 - те ж з двома, трьома, чотирма парами ножів відповідно; на фіг. 5, 6, 7, 8 - зображення по фіг. 1, 2, 3, 4 з криволінійним ріжучим краєм кожного ножа відповідно; на фіг. 9-16 зображення по фіг. 1-8 з комбінованою ножовою системою, розміщеною вище меж висоти традиційної ножової системи, відповідно; на фіг. 17 об'єднана параметрична схема відвала бульдозера з комбінованою ножовою системою; на фіг. 18 - вигляд спереду по фіг. 1; на фіг. 19 - зображення по фіг. 18 з розміщенням точки С нижче точок А та В; фіг. 20 - зображення по фіг. 18 з розміщенням точки С вище точок А та В; на фіг. 21 і фіг. 22 - зображення по фіг. 19 і фіг. 20 з криволінійним периметром ріжучого краю; на фіг. 23 - вигляд зверху по фіг. 1, 9, 18, 19, 20; на фіг. 24 - вигляд зверху по фіг. 5, 13, 21, 22; на фіг. 25 - вигляд зверху по фіг. 23 з виносом точки С вперед відносно точок А і В; на фіг. 26 - вигляд зверху по фіг. 24, 23 з виносом точки С вперед відносно точок А і В; на фіг. 27 - вигляд спереду по фіг. 9; на фіг. 28 - вигляд спереду по фіг. 5; на фіг. 29 - вигляд спереду по фіг. 13. Відвал бульдозера з комбінованою ножовою системою включає традиційний неповоротний відвал 1 і ріжучі ножі 2. Ріжучі ножі 2 виконані з окремих пластин і з'єднані між собою попарно і з відвалом 1. Ріжучі краї 3 ножів 2 можуть знаходитися в одній чи в різних площинах, розташовані симетрично відносно подовжньої вертикальної площини симетрії відвала 1 під заданим кутом між собою у фронтальній і вертикальній проекціях, можуть бути прямими, ламаними чи криволінійними, кількість пар може бути задана, а кут нахилу пластин ножів 2 до горизонталі заданий таким чином, щоб забезпечити виключно косе копання ґрунту. Працює відвал бульдозера з комбінованою ножовою системою так. 1 UA 112205 C2 5 10 15 20 25 30 35 При необхідності копання ґрунту з утворенням плоскої поверхні після проходу відвала бульдозера можна застосовувати його комплектацію комбінованою ножовою системою по фіг. 1-16, фіг. 18 та фіг. 27-29. Тобто, точки А, В, С, що характеризують ріжучий край, розміщені в одній горизонтальній площині. При цьому у випадку застосування комбінованої ножової системи, що знаходиться у межах загальної товщини стружки Нкоп, слід виконувати комплектацію відвала бульдозера комбінованою ножовою системою згідно з фіг. 1-8 та фіг. 18 і фіг. 28. У випадку застосування комбінованої ножової системи, у якій кут копання ножів знаходиться у межах 55°, тобто у межах традиційних для бульдозерних відвалів, слід виконувати комплектацію відвала бульдозера комбінованою ножовою системою згідно фіг. з 9-16, фіг. 27, фіг. 29. При необхідності копання ґрунту з утворенням профільної поверхні після проходу відвала бульдозера можна застосовувати його комплектацію комбінованою ножовою системою по фіг. 19-22. Залежно від типу ліній ріжучого краю комбіновані ножові системи відвала бульдозера розділені на ті, в яких він являє собою ламану лінію, що складається з прямолінійних ділянок, та з криволінійним ріжучим краєм у вигляді дуг кола певного радіуса. У даному випадку тип лінії ріжучого краю впливатиме на енергоємність процесу копання ґрунту. При цьому подовжня відстань L між точками А, В і точкою С згідно з фіг. 17 вибирається за умови заміни блокованого копання напіввільним чи вільним. Конструктивно комбіновану ножову систему можна розмістити як з боку лобової площини відвала бульдозера, так і з її протилежної сторони. При необхідності створити профільну поверхню ґрунту після проходу відвала бульдозера з комбінованою ножовою системою, в якій точки А, В і С розміщені в одній горизонтальній площині, нахилом відвала вперед чи назад можна створити їх вертикальне зміщення. Аналогічно вказаному, при необхідності створити плоску поверхню ґрунту після проходу відвала бульдозера з комбінованою ножовою системою, в якій точки А, В і С мають вертикальне зміщення, нахилом відвала вперед чи назад можна їх розмістити в одній площині. Також регулюванням кута нахилу відвала вперед чи назад, тобто зміною кута копання можна регулювати висоту профілю ґрунту після проходу відвала бульдозера. Таким чином, заявлений винахід забезпечує зниження енергоємності копання ґрунту бульдозерним відвалом, поліпшення нагромадження та переміщення ґрунту по відвалу і зменшення втрат ґрунту в бокові валики - за рахунок одночасності використання виключно косого копання ґрунту, створення умов спрямування відділеної від масиву ґрунтової стружки всередину призми ґрунту перед відвалом, заміна блокованого копання ґрунту напіввільним чи вільним і утворення плоскої чи неплоскої поверхні ґрунту після проходження бульдозерного відвала. ФОРМУЛА ВИНАХОДУ 40 Відвал бульдозера з комбінованою ножовою системою, що включає традиційний неповоротний відвал і ріжучі ножі, який відрізняється тим, що ріжучі ножі виконані з окремих пластин і з'єднані між собою попарно і з відвалом так, що ріжучі краї розташовані симетрично відносно подовжньої вертикальної площини симетрії відвала під заданим кутом між собою у фронтальній і вертикальній проекції, а пластини ножів встановлені під гострим кутом до горизонталі таким чином, щоб забезпечити виключно косе копання ґрунту. 2 UA 112205 C2 3 UA 112205 C2 4 UA 112205 C2 5 UA 112205 C2 6 UA 112205 C2 7 UA 112205 C2 8 UA 112205 C2 9 UA 112205 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
