Відвал бульдозера

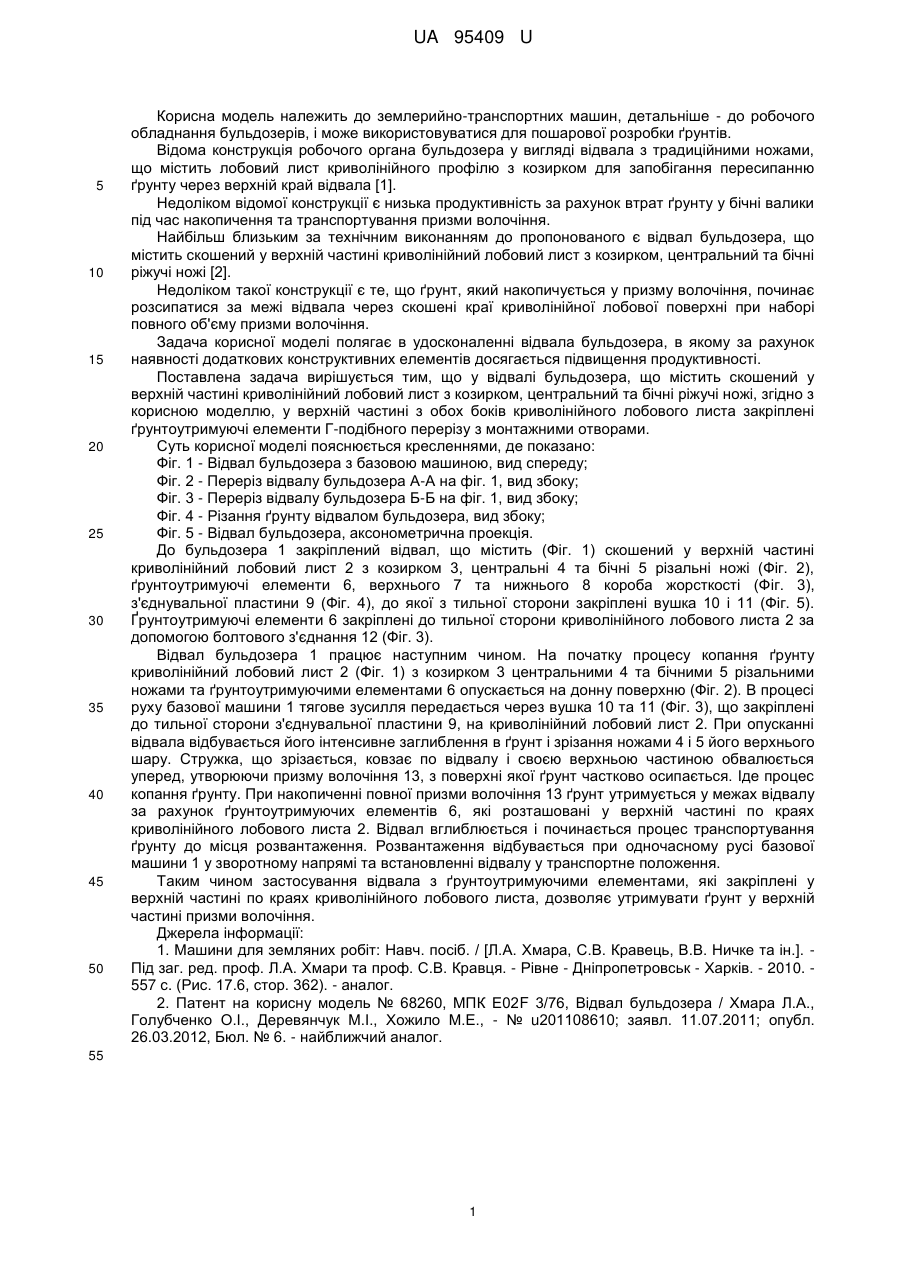

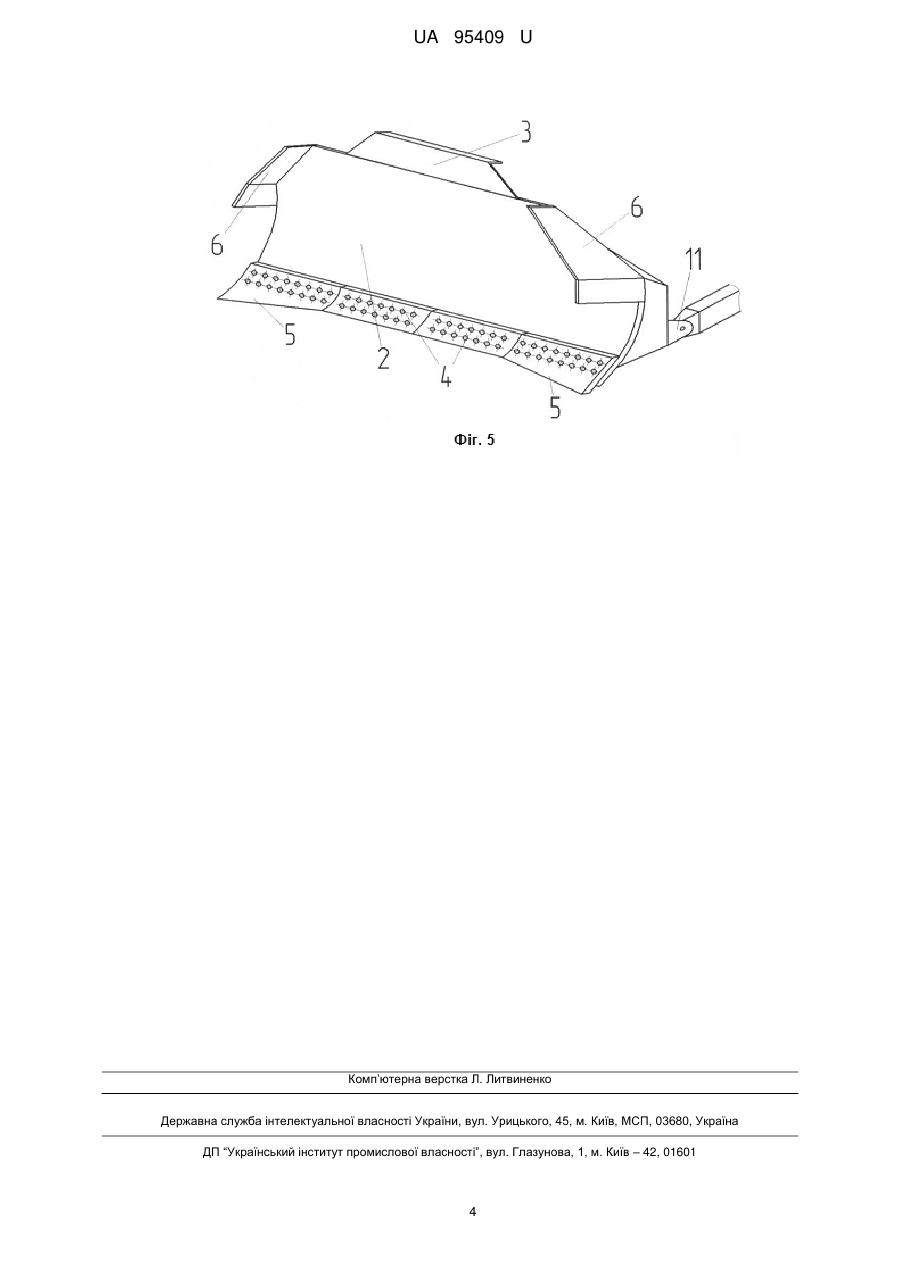

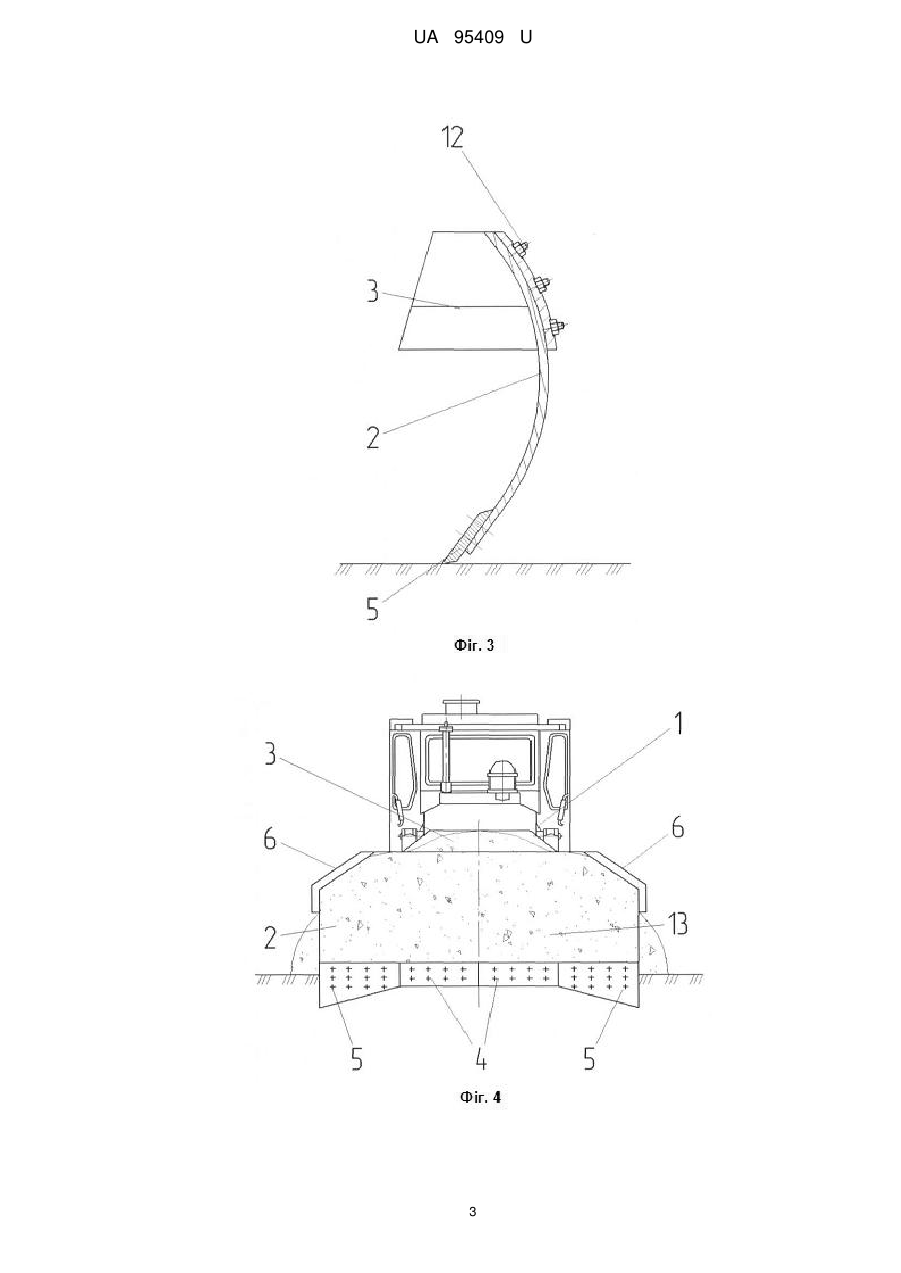

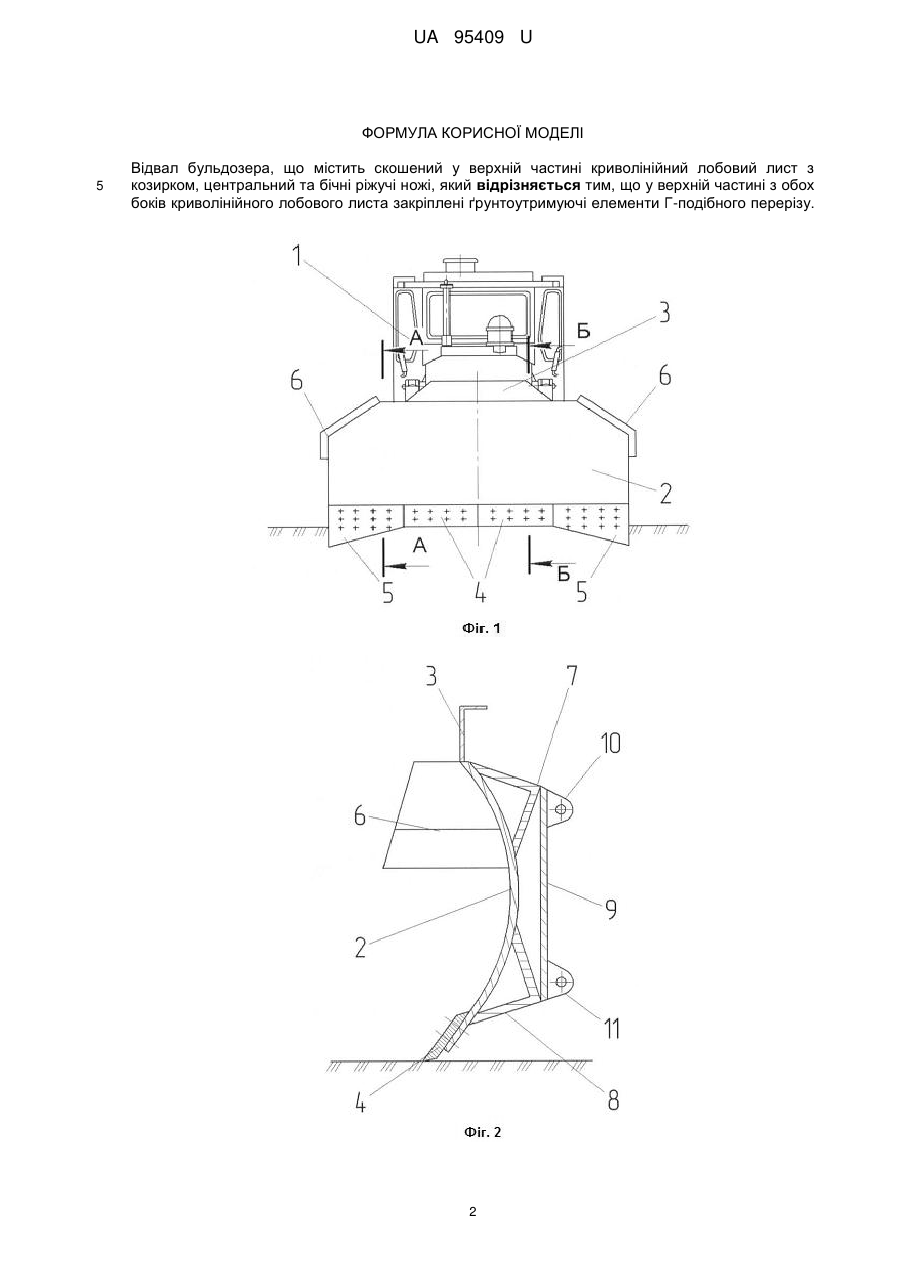

Реферат: Відвал бульдозера містить скошений у верхній частині криволінійний лобовий лист з козирком, центральний та бічні ріжучі ножі. У верхній частині з обох боків криволінійного лобового листа закріплені ґрунтоутримуючі елементи Г-подібного перерізу. UA 95409 U (12) UA 95409 U UA 95409 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до землерийно-транспортних машин, детальніше - до робочого обладнання бульдозерів, і може використовуватися для пошарової розробки ґрунтів. Відома конструкція робочого органа бульдозера у вигляді відвала з традиційними ножами, що містить лобовий лист криволінійного профілю з козирком для запобігання пересипанню ґрунту через верхній край відвала [1]. Недоліком відомої конструкції є низька продуктивність за рахунок втрат ґрунту у бічні валики під час накопичення та транспортування призми волочіння. Найбільш близьким за технічним виконанням до пропонованого є відвал бульдозера, що містить скошений у верхній частині криволінійний лобовий лист з козирком, центральний та бічні ріжучі ножі [2]. Недоліком такої конструкції є те, що ґрунт, який накопичується у призму волочіння, починає розсипатися за межі відвала через скошені краї криволінійної лобової поверхні при наборі повного об'єму призми волочіння. Задача корисної моделі полягає в удосконаленні відвала бульдозера, в якому за рахунок наявності додаткових конструктивних елементів досягається підвищення продуктивності. Поставлена задача вирішується тим, що у відвалі бульдозера, що містить скошений у верхній частині криволінійний лобовий лист з козирком, центральний та бічні ріжучі ножі, згідно з корисною моделлю, у верхній частині з обох боків криволінійного лобового листа закріплені ґрунтоутримуючі елементи Г-подібного перерізу з монтажними отворами. Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - Відвал бульдозера з базовою машиною, вид спереду; Фіг. 2 - Переріз відвалу бульдозера А-А на фіг. 1, вид збоку; Фіг. 3 - Переріз відвалу бульдозера Б-Б на фіг. 1, вид збоку; Фіг. 4 - Різання ґрунту відвалом бульдозера, вид збоку; Фіг. 5 - Відвал бульдозера, аксонометрична проекція. До бульдозера 1 закріплений відвал, що містить (Фіг. 1) скошений у верхній частині криволінійний лобовий лист 2 з козирком 3, центральні 4 та бічні 5 різальні ножі (Фіг. 2), ґрунтоутримуючі елементи 6, верхнього 7 та нижнього 8 короба жорсткості (Фіг. 3), з'єднувальної пластини 9 (Фіг. 4), до якої з тильної сторони закріплені вушка 10 і 11 (Фіг. 5). Ґрунтоутримуючі елементи 6 закріплені до тильної сторони криволінійного лобового листа 2 за допомогою болтового з'єднання 12 (Фіг. 3). Відвал бульдозера 1 працює наступним чином. На початку процесу копання ґрунту криволінійний лобовий лист 2 (Фіг. 1) з козирком 3 центральними 4 та бічними 5 різальними ножами та ґрунтоутримуючими елементами 6 опускається на донну поверхню (Фіг. 2). В процесі руху базової машини 1 тягове зусилля передається через вушка 10 та 11 (Фіг. 3), що закріплені до тильної сторони з'єднувальної пластини 9, на криволінійний лобовий лист 2. При опусканні відвала відбувається його інтенсивне заглиблення в ґрунт і зрізання ножами 4 і 5 його верхнього шару. Стружка, що зрізається, ковзає по відвалу і своєю верхньою частиною обвалюється уперед, утворюючи призму волочіння 13, з поверхні якої ґрунт частково осипається. Іде процес копання ґрунту. При накопиченні повної призми волочіння 13 ґрунт утримується у межах відвалу за рахунок ґрунтоутримуючих елементів 6, які розташовані у верхній частині по краях криволінійного лобового листа 2. Відвал вглиблюється і починається процес транспортування ґрунту до місця розвантаження. Розвантаження відбувається при одночасному русі базової машини 1 у зворотному напрямі та встановленні відвалу у транспортне положення. Таким чином застосування відвала з ґрунтоутримуючими елементами, які закріплені у верхній частині по краях криволінійного лобового листа, дозволяє утримувати ґрунт у верхній частині призми волочіння. Джерела інформації: 1. Машини для земляних робіт: Навч. посіб. / [Л.А. Хмара, С.В. Кравець, В.В. Ничке та ін.]. Під заг. ред. проф. Л.А. Хмари та проф. С.В. Кравця. - Рівне - Дніпропетровськ - Харків. - 2010. 557 с. (Рис. 17.6, стор. 362). - аналог. 2. Патент на корисну модель № 68260, МПК Е02F 3/76, Відвал бульдозера / Хмара Л.А., Голубченко О.І., Деревянчук М.І., Хожило М.Е., - № u201108610; заявл. 11.07.2011; опубл. 26.03.2012, Бюл. № 6. - найближчий аналог. 55 1 UA 95409 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Відвал бульдозера, що містить скошений у верхній частині криволінійний лобовий лист з козирком, центральний та бічні ріжучі ножі, який відрізняється тим, що у верхній частині з обох боків криволінійного лобового листа закріплені ґрунтоутримуючі елементи Г-подібного перерізу. 2 UA 95409 U 3 UA 95409 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
