Механічний яс

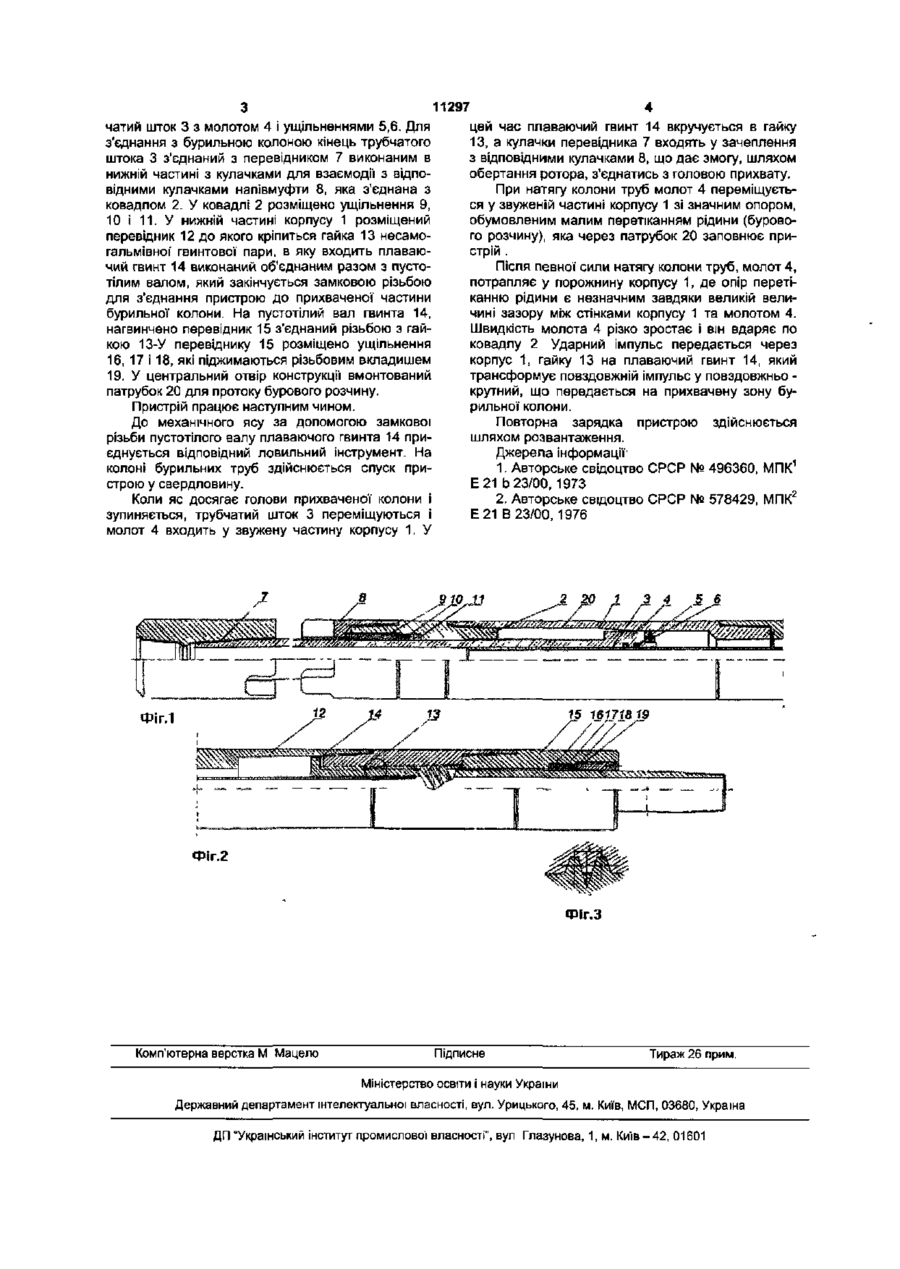

Механічний яс, який включає корпус, трубчатий шток з молотом і вузол роз'єднання у вигляді гвинтової пари, який відрізняється тим, що вузол роз'єднання у вигляді несамогальмівної гвинтової пари розташований у нижній частині корпусу і містить не зв'язаний безпосередньо з молотом плаваючий гвинт, виконаний об'єднаним разом з пустотілим валом, який закінчується замковою різьбою для з'єднання пристрою з прихваченою частиною колони бурильних труб. Корисна модель відноситься до пристроїв для ліквідації прихватів бурового інструменту у свердловині, а саме до механічних ясів Відомий пристрій для ліквідації прихватів колони труб у свердловині [1], який включає корпус із поздовжніми вікнами, що мають на бічний поверхні зубчаті виступи, штангу з зубчатими виступами, яка встановлена в корпусі, вузол роз'єднання у вигляді взаємодіючих між собою бічних поверхонь виступів корпусу й штанги, при чому ці бічні поверхні виконані по спіралі Недоліком вказаного пристрою є необхідність заряджати його для виконання ударів по прихваченій зоні бурильного інструменту за допомогою закручування колони бурильних труб на заданий кут за допомогою ротора, що спричиняє збільшення механічних напружень у частині колони вільної' від прихвату ланки колони до ударного пристрою і знижує ефективність роботи пристрою. Найбільш близьким до пристрою, що пропонується, є механічний яс [2], який включає корпус з ковадлом, трубчатий шток з молотом і вузол роз'єднання у вигляді гвинтової пари, ніпель якої розміщений на штоку, а гайка в корпусі. Під гайкою встановлена пружна втулка, а шток виконаний з виступами, які розміщені над і під втулкою для її з'єднання і роз'єднання з гайкою. Недоліком такого пристрою є те, що для приводу його в дію необхідно з одночасним натягом бурильної колони виконувати її обертання ротором, при цьому в неприхваченій частині колони труб виникають складні механічні напруження, що може привести до поломок бурильної колони Досить швидкий вихід з ладу гвинтової пари також знижує ефективність роботи пристрою. Задачею корисної моделі є підвищення ефективності роботи механічного яса за рахунок передачі на прихвачену зону повздовжньо -крутних імпульсів при умові тільки повздовжнього натягу бурильної' колони. Для вирішення поставленої задачі у механічному ясі, який включає корпус, трубчатий шток з молотом і вузол роз'єднання у вигляді гвинтової пари, згідно з запропонованим технічним рішенням, вузол роз'єднання у вигляді несамогальмівної гвинтової пари розташований у нижній частині корпусу і містить не зв'язаний безпосередньо з молотом плаваючий гвинт виконаний об'єднаним разом пустотілим валом, який закінчується замковою різьбою для з'єднання пристрою до прихваченої частини колони бурильних труб Застосування механічного яса, що пропонується, дозволяє підвищити ефективність робіт по ліквідації аварії за рахунок використання потенційної енергії розтягнутої колони для нанесення потужних ударів по прихваченій зоні у вигляді повздовжньо-крутних імпульсів. На Фіг 1-3 наведено загальний вигляд механічного ясу в положенні, що відповідає натягнутому стану колони бурильних труб. Механічний яс складається з корпусу 1 в якому розміщено ковадло 2 у вигляді перевідника, труб 1 О) CM 11297 цей час плаваючий гвинт 14 вкручується в гайку чатий шток 3 з молотом 4 і ущільненнями 5,6. Для 13, а кулачки перевідника 7 входять у зачеплення з'єднання з бурильною колоною кінець трубчатого з відповідними кулачками 8, що дає змогу, шляхом штока 3 з'єднаний з перевідником 7 виконаним в обертання ротора, з'єднатись з головою прихвату. нижній частині з кулачками для взаємодії з відповідними кулачками напівмуфти 8, яка з'єднана з При натягу колони труб молот 4 переміщуєтьковадлом 2. У ковадлі 2 розміщено ущільнення 9, ся у звуженій частині корпусу 1 зі значним опором, 10 і 11. У нижній частині корпусу 1 розміщений обумовленим малим перетіканням рідини (буровоперевідник 12 до якого кріпиться гайка 13 несамого розчину), яка через патрубок 20 заповнює пригальмівної' гвинтової пари, в яку входить плаваюстрій . чий гвинт 14 виконаний об'єднаним разом з пустоПісля певної сили натягу колони труб, молот 4, тілим валом, який закінчується замковою різьбою потрапляє у порожнину корпусу 1, де опір перетідля з'єднання пристрою до прихваченої частини канню рідини є незначним завдяки великій велибурильної колони. На пустотілий вал гвинта 14, чині зазору між стінками корпусу 1 та молотом 4. нагвинчено перевідник 15 з'єднаний різьбою з гайШвидкість молота 4 різко зростає і він вдаряє по кою 13-У перевіднику 15 розміщено ущільнення ковадлу 2 Ударний імпульс передається через 16, 17 і 18, які піджимаються різьбовим вкладишем корпус 1, гайку 13 на плаваючий гвинт 14, який 19. У центральний отвір конструкції вмонтований трансформує повздовжній імпульс у повздовжньо патрубок 20 для протоку бурового розчину. крутний, що передається на прихвачену зону бурильної колони. Пристрій працює наступним чином. До механічного ясу за допомогою замкової Повторна зарядка пристрою здійснюється різьби пустотілого валу плаваючого гвинта 14 пришляхом розвантаження. єднується відповідний ловильний інструмент. На Джерела інформації1 колоні бурильних труб здійснюється спуск при1. Авторське свідоцтво СРСР № 496360, МПК1 строю у свердловину. Е21 b 23/00, 1973 Коли яс досягає голови прихваченої колони і 2. Авторське свідоцтво СРСР № 578429, МПК2 зупиняється, трубчатий шток 3 переміщуються і Е21 В 23/00, 1976 молот 4 входить у звужену частину корпусу 1. У Фіг.2 Фіг.З Комп'ютерна верстка М Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
