Телескопічний виконавчий орган прохідницького комбайна

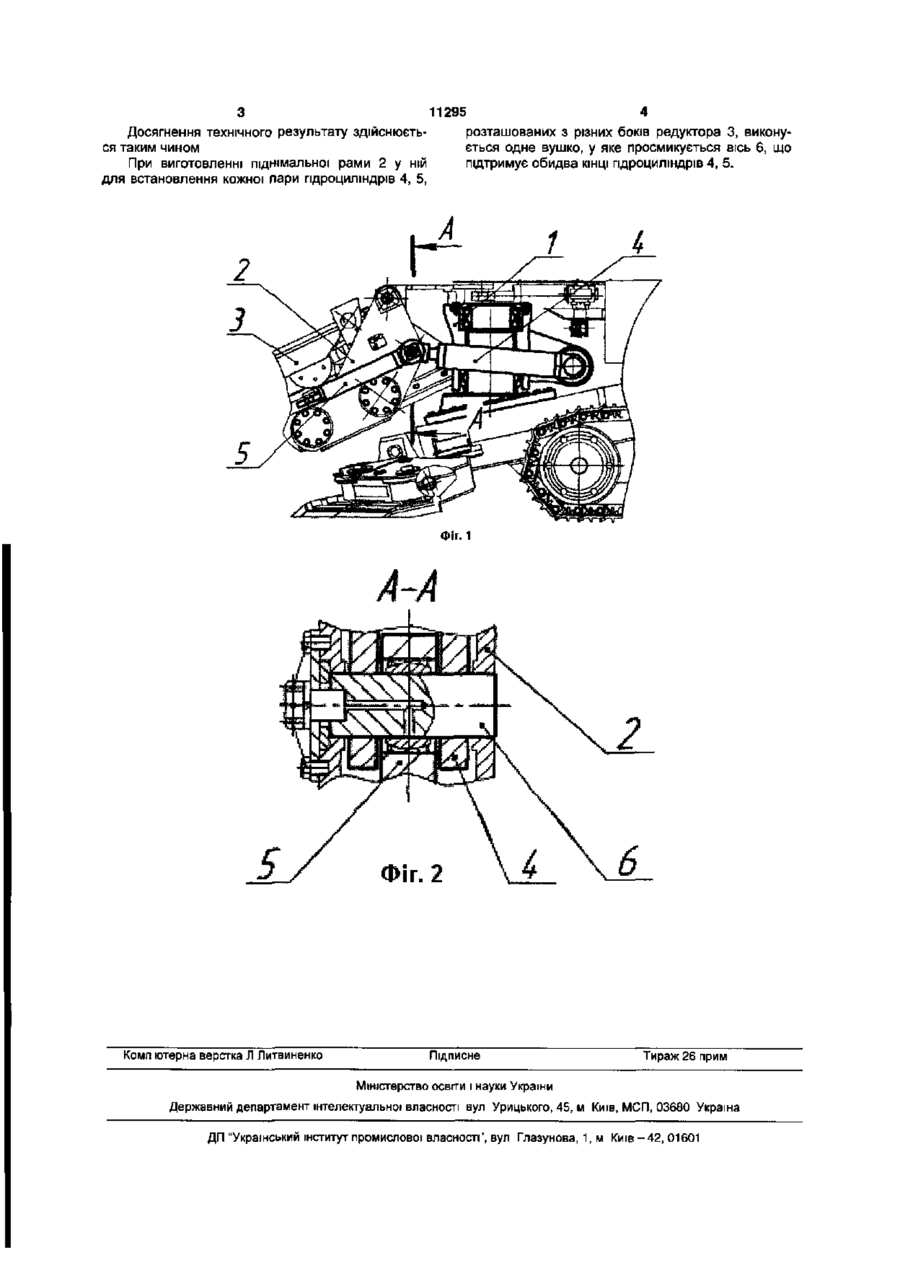

Телескопічний виконавчий орган прохідницького комбайна, що містить турель, на якій встановлена піднімальна рама, розміщений у рамі редуктор, гідроциліндри підйому, зв'язані одними кінцями з туреллю, а іншими кінцями - з піднімальною рамою, гідроциліндри висування, зв'язані одними кінцями з піднімальною рамою, а іншими кінцями - з редуктором, який відрізняється тим, що кінці гідроциліндрів підйому І гідроциліндрів висування, зв'язані з піднімальною рамою І розташовані з різних боків редуктора, встановлені на спільних опорах. Корисна модель відноситься до гірничої промисловості і може бути використана в телескопічних виконавчих органах прохідницьких комбайнів. Відомий телескопічний виконавчий орган прохідницького комбайна [патент України №36894А, від 22.02.2000, Е21С27/24], що містить турель, на якій встановлена піднімальна рама. У рамі розміщений редуктор. Виконавчий орган має гідроциліндри підйому, зв'язані одними кінцями з туреллю, а іншими кінцями - з піднімальною рамою, і гідроциліндри висування, зв'язані одними кінцями з піднімальною рамою, а іншими кінцями - з редуктором. При цьому кінці гідроциліндрів підйому і гідроциліндрів висування, зв'язані з піднімальною рамою і розташовані з різних боків редуктора, встановлені в різних опорах. Кожна опора виконана у вигляді вушка піднімальної рами, у якій розміщена вісь, що підтримує відповідний гідроциліндр. Однак, така конструкція складна у виготовленні, рама піднімальна має значні розміри за висотою й шириною. В основу корисної моделі поставлена задача: у телескопічному виконавчому органі прохідницького комбайна забезпечити суміщення опор кінців гідроциліндрів підйому і гідроциліндрів висування, зв'язаних з піднімальною рамою, що дозволить спростити конструкцію і знизити трудомісткість виготовлення, а також зменшити габаритні розміри піднімальної рами. Поставлена задача вирішується тим, що в телескопічному виконавчому органі прохідницького комбайна, що містить турель, на якій встановлена піднімальна рама, розміщений у рамі редуктор, гідроциліндри підйому, зв'язані одними кінцями з туреллю, а іншими кінцями - з піднімальною рамою, гідроциліндри висування, зв'язані одними кінцями з піднімальною рамою, а іншими кінцями з редуктором, відповідно до корисної моделі, кінці гідроциліндрів підйому І гідроциліндрів висування, зв'язані з піднімальною рамою і розташовані з різних боків редуктора, встановлені на спільних опорах. Така конструкція забезпечує розміщення опор кінців гідроциліндрів в одному вузлі, що дозволяє знизити трудомісткість виготовлення І зменшити габаритні розміри піднімальної рами. На Фіг.1 зображений телескопічний виконавчий орган прохідницького комбайна; на Фіг.2 - розріз А-А на Фіг.1. Виконавчий орган складається з турелі 1, на якій встановлена піднімальна рама 2. У піднімальній рамі 2 розміщений редуктор 3. З туреллю 1 одними кінцями зв'язані гідроциліндри підйому 4. З редуктором 3 одними кінцями зв'язані гідроциліндри висування 5. Другі кінці гідроциліндрів підйому 4 і гідроциліндрів висування 5, розташованих з різних боків редуктора 3, зв'язані з піднімальною рамою 2 і встановлені на спільній опорі - на одній осі 6, розміщеній у вушку піднімальної рами 2. ю о CM О) З 11295 4 Досягнення технічного результату здіиснюєтьрозташованих з різних боків редуктора 3, виконуся таким чином ється одне вушко, у яке просмикується вісь 6, що При виготовленні піднімальної рами 2 у ній підтримує обидва КІНЦІ гідроциліндрів 4, 5. для встановлення кожної пари гідроциліндрів 4, 5, ФІг. 1 Комп ютерна верстка Л Литвиненко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП, 03680 Україна ДП "Український інститут промислової власності', вул Глазунова, 1, м Київ-42, 01601
