Поворотний конвертер

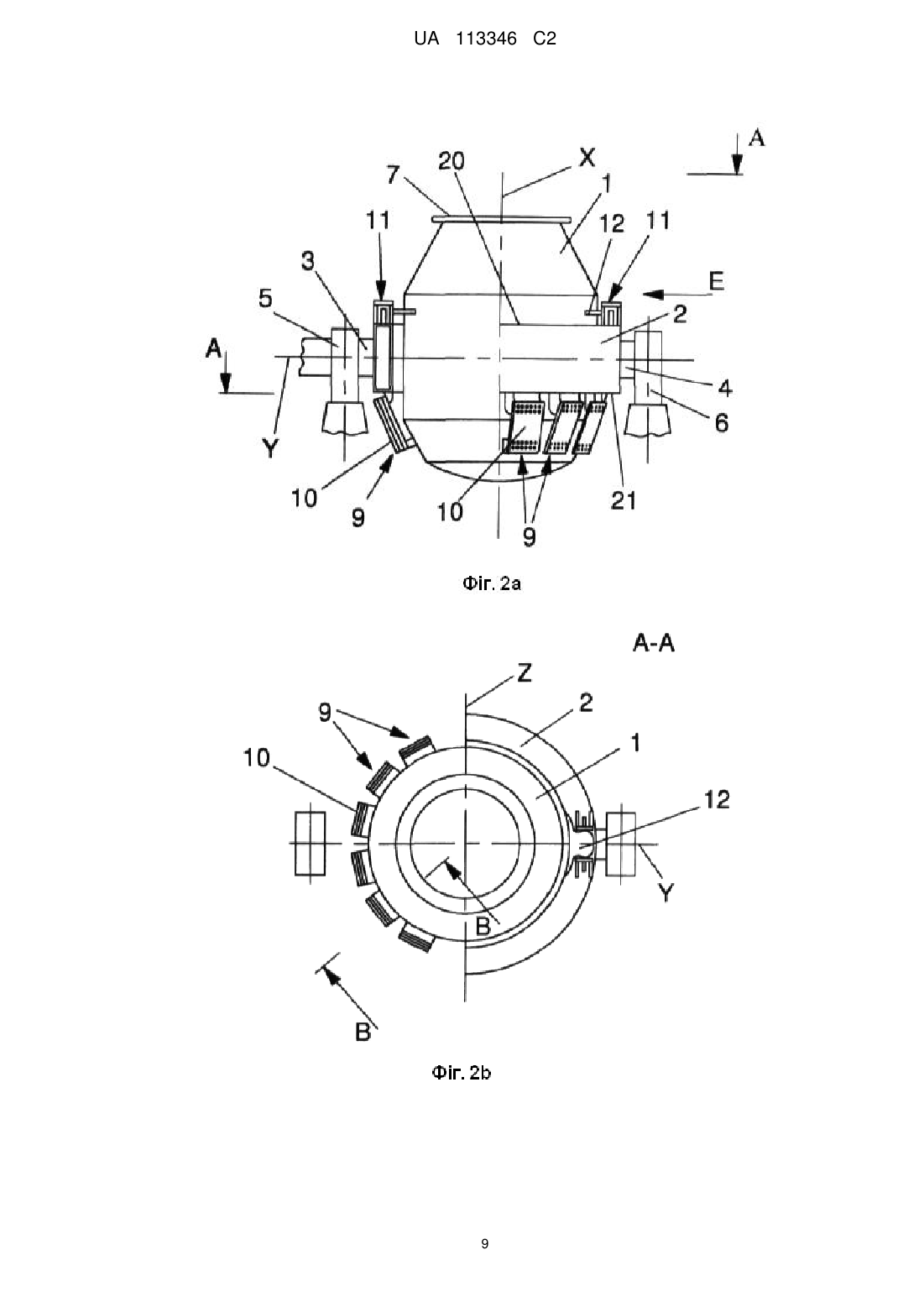

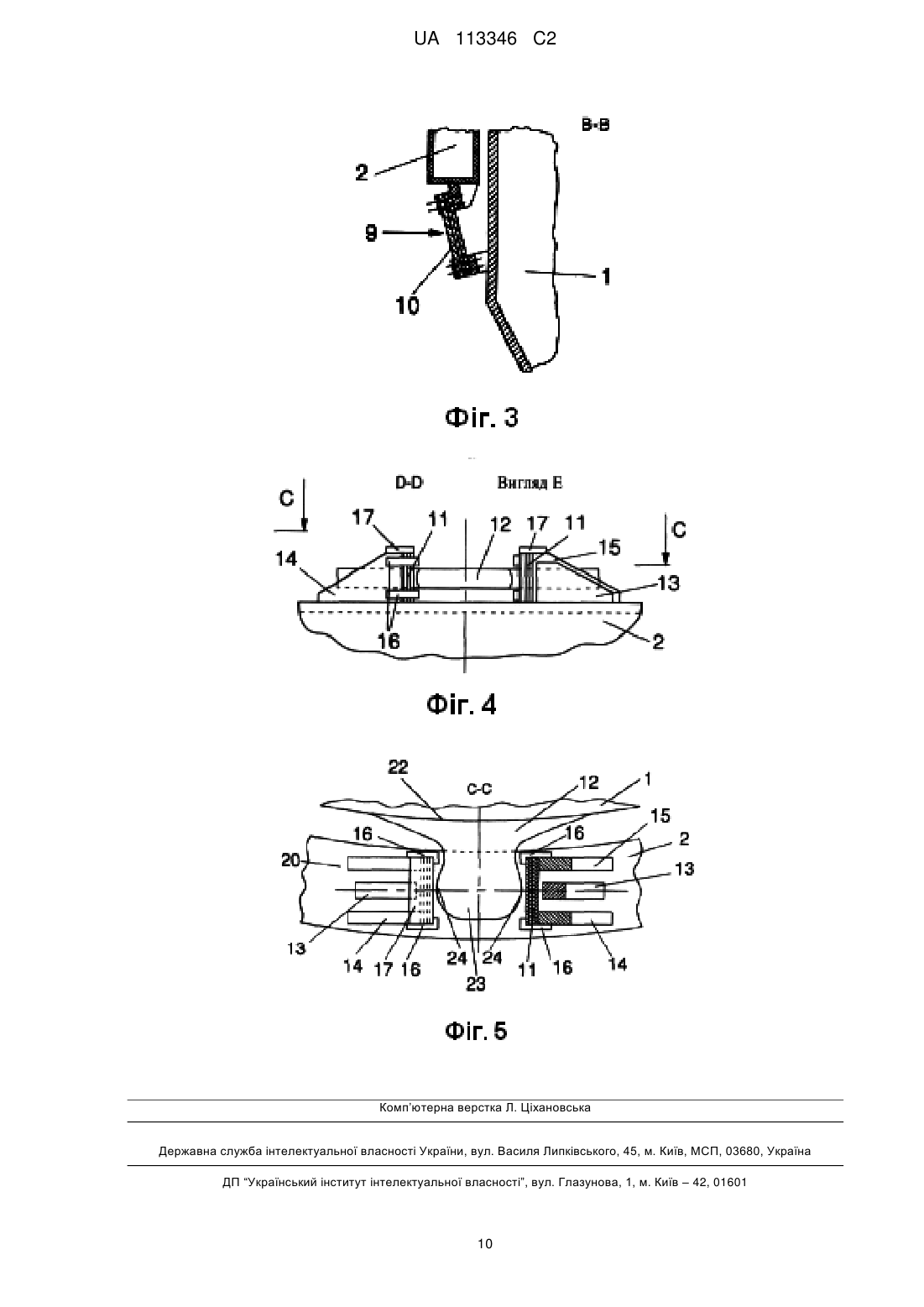

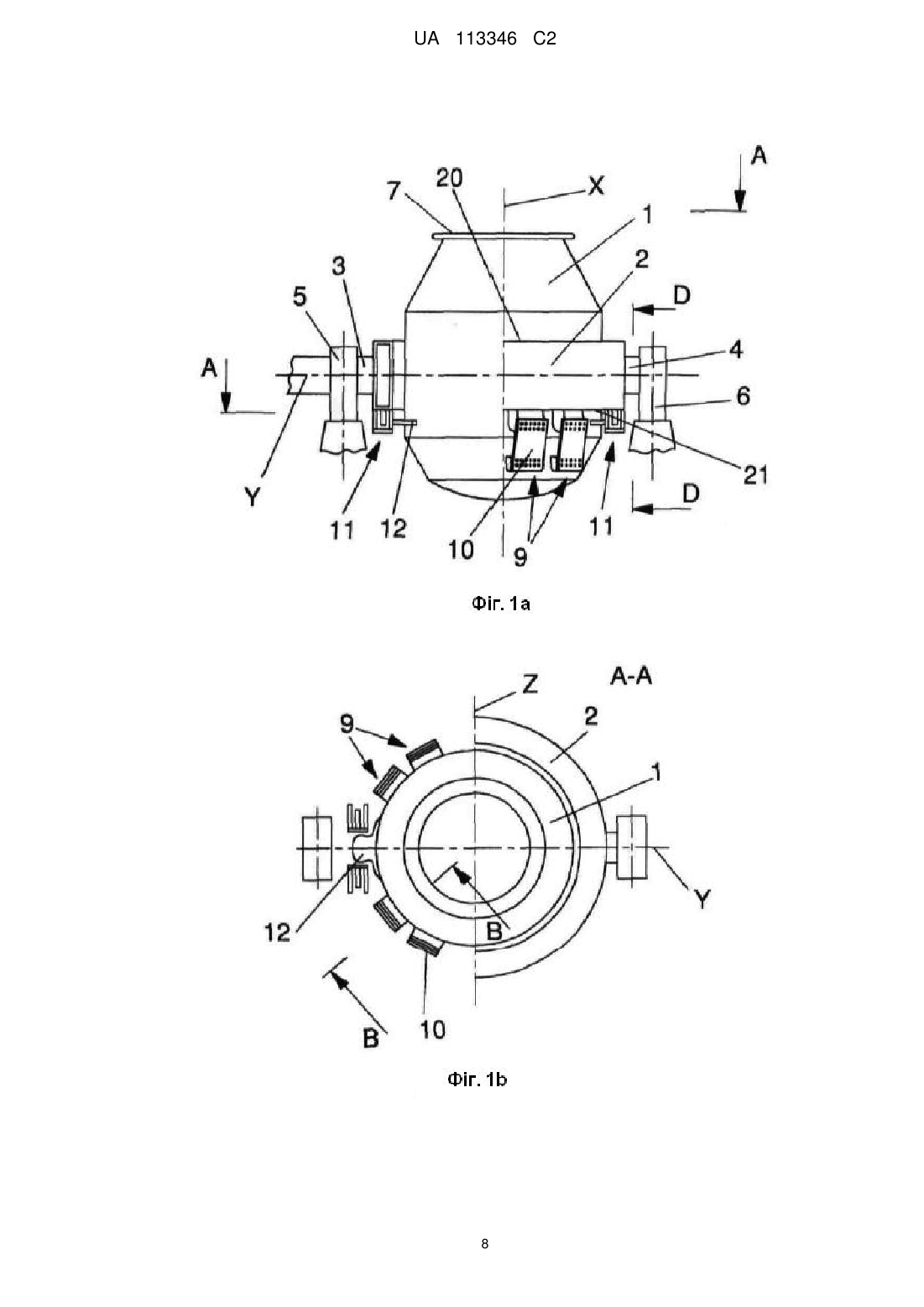

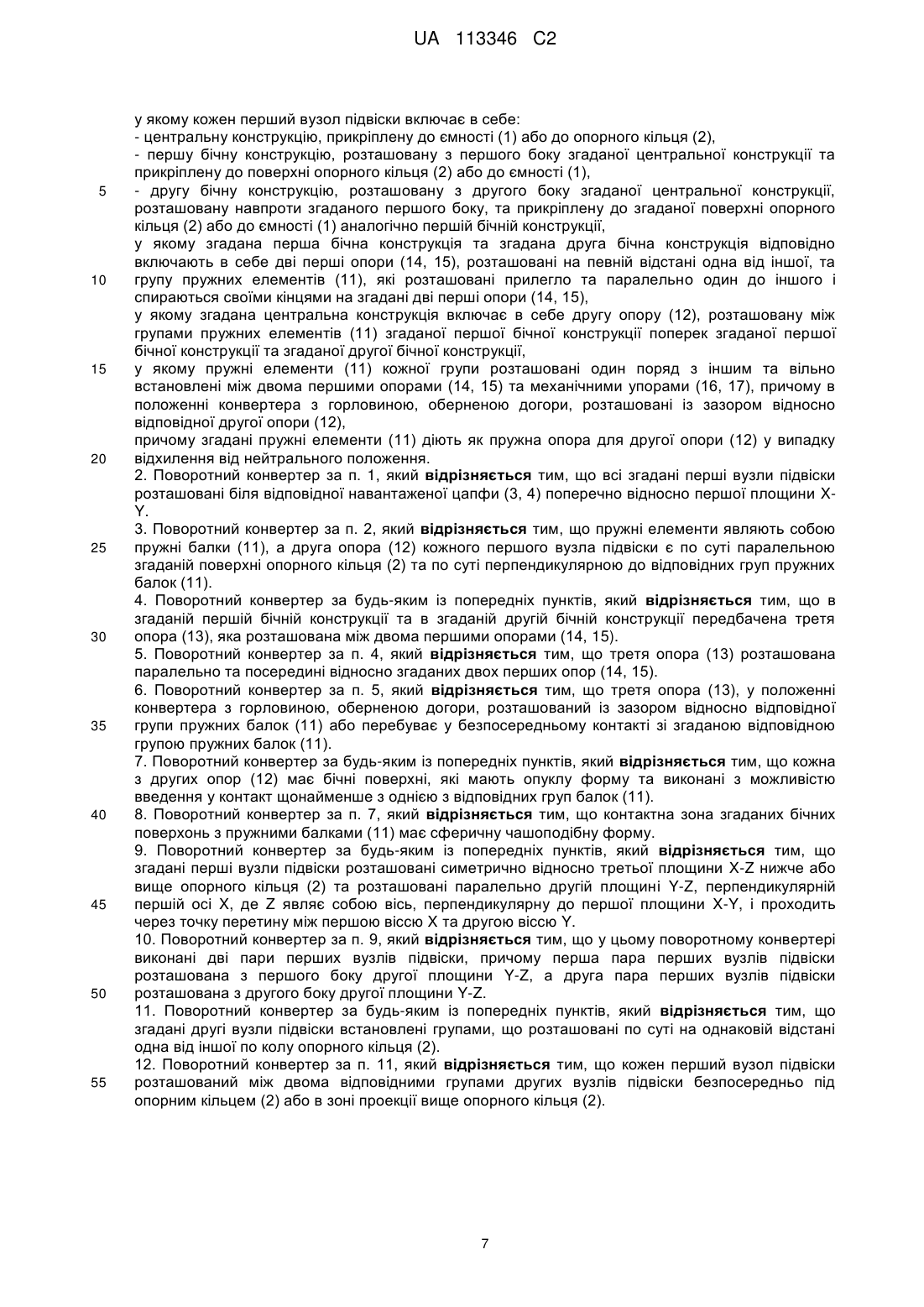

Реферат: Поворотний конвертер, що містить ємність (1), яка визначає першу вісь (X); опорне кільце (2), розташоване співвісно з ємністю (1) на певній відстані від згаданої ємності та містить дві навантажені цапфи (3, 4), які розташовані діаметрально протилежно, визначають другу вісь (Y), перпендикулярну першій осі (X), та виконані так, щоб забезпечувати можливість повертання конвертера навколо згаданої другої осі; перші та другі вузли підвіски, які з'єднують згадану ємність (1) зі згаданим опорним кільцем (2); у якому виконана щонайменше одна пара перших вузлів підвіски, причому кожний перший вузол підвіски містить центральну конструкцію, прикріплену до ємності (1); першу бічну конструкцію, розташовану з першого боку згаданої центральної конструкції та прикріплену до поверхні опорного кільця (2); другу бічну конструкцію, розташовану з другого боку навпроти згаданої першої бічної конструкції та прикріплену до згаданої поверхні опорного кільця (2); у якому згадана перша бічна конструкція та згадана друга бічна конструкція відповідно містять дві перші опори (14, 15), розташовані на певній відстані одна від іншої, та групу пружних балок (11), які розташовані прилегло та паралельно одна до іншої і спираються своїми кінцями на згадані дві перші опори (14, 15); та у якому згадана центральна конструкція включає в себе другу опору (12), розташовану між групами пружних балок (11) згаданої першої бічної конструкції поперек згаданої першої бічної конструкції та згаданої другої бічної конструкції. За одним із варіантів здійснення цього винаходу між двома першими опорами (14, 15) розташована третя опора (13). UA 113346 C2 (12) UA 113346 C2 UA 113346 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Цей винахід має відношення до поворотного конвертера, обладнаного системою підвіски ємності конвертера, яка з'єднує згадану ємність з опорним кільцем. Рівень техніки Конвертери являють собою поворотні металургійні агрегати, призначені для виготовлення або обробки рідких металів та металевих сплавів. Камера конвертера спирається на декілька елементів підвіски, які розташовані знизу або зверху опорного кільця та прикріплені одним своїм кінцем до камери конвертера, а іншим своїм кінцем до опорного кільця. Головним призначенням кисневого конвертера є переробка чавуна, виготовленого у доменній печі, у нерафіновану рідку сталь, яка після цього може бути рафінована на подальших етапах виробництва сталі. Конвертери також можна застосовувати наприклад, для деванадації або дефосфоризації рідкого гарячого металу до стану, наприклад, так званого напівгарячого металу, який може бути завантажений у кисневий конвертер для подальшої обробки. Головним призначенням таких конвертерів, що нижче названі конвертерами BOF (або основними сталеплавильними печами з подаванням кисню у ванну), є декарбонізація та видалення фосфору, ванадію, кремнію тощо з гарячого метала, рідкого чавуна або рідкого попередньо розплавленого металу та оптимізація температури сталі, так що подальшу обробку можна виконувати до початку литва з мінімальним нагріванням та охолодженням сталі. Під час екзотермічних реакцій окислення, які відбуваються в конвертері, вивільнюється велика кількість теплової енергії - більша ніж енергія, необхідна для досягнення певної визначеної температури сталі. Цей надлишок тепла йде на розплавлення металевого брухту та/або доданої залізної руди. Оскільки конвертер BOF по суті являє собою піч, він також зазнає значного термічного розширення. З цієї причини конвертер оточують опорним кільцем з певним визначеним зазором. Крім термічних навантажень на з'єднувальні елементи (підвіску) діють високі механічні навантаження, обумовлені вагою обладнання, причому згадані механічні навантаження змінюються в залежності від кута нахилу камери конвертера. Це означає, що елементи підвіски мають бути виконані так, щоб забезпечити відсутність перевантаження цих елементів за будьякого кута нахилу. Крім того, ці елементи мають бути захищені від проливань рідкої сталі або шлаку з горловини конвертера. Існують декілька видів систем підвіски конвертерів, наявних на ринку за сучасного рівня техніки. Один з прикладів відомого кисневого конвертера описаний у DE1903685B2. Згаданий конвертер включає в себе ємність або камеру, яка визначає межі реактора, яка має по суті циліндричну форму, та яка спирається на опорне кільце або на цапфове кільце, яке оточує ємність, та розташоване на певній відстані від нього. Конвертер має дві опорні осі ("цапфи"), які розташовані діаметрально одна навпроти іншої, й агрегат спирається на дві опори, прикріплені до фундамента. Керування повертанням ємності забезпечується через одну з цих двох опорних цапф. Згаданий конвертер включає в себе систему підвіски на основі пластинчатих елементів для підтримування конвертера у вертикальному положенні зсередини опорного кільця. Згадані пластинчаті елементи розташовані знизу опорного кільця, беручи до уваги вертикальне положення конвертера з горловиною, оберненою догори. Підтримування конвертера в горизонтальному положенні, коли конвертер повернутий на +90 або -90 градусів відносно згаданого вертикального положення, забезпечене жорсткими опорами, прикріпленими до ємності, та жорсткими опорами, прикріпленими до опорного кільця. Інша підвіска для конвертера описана у WO2008/092488. Вона включає в себе пластинчаті елементи для частини підвіски та жорсткий стрижень, прикріплений подібно маятнику. Ця підвіска є занадто жорсткою та створює проблеми у забрудненому та розігрітому середовищі, де експлуатують конвертери. У WO2011/069395 описана підвіска, виконана з блокувальних механізмів та маятників. Її застосування також є проблемним у забрудненому та розігрітому середовищі, та вона схильна до швидкого зношення. Для уникнення ударних навантажень додаткові контактні елементи між опорами на ємності, а також на опорному кільці мають бути розташовані та відрегульовані так, щоб уникнути зазорів. Однак будь-які різниці температур у цих додаткових елементах можуть викликати додаткові навантаження на елементи підвіски. Виходячи з цього, існує необхідність у створенні поворотного конвертера, який забезпечує можливість подолання згаданих вище недоліків. 1 UA 113346 C2 5 10 15 20 25 30 35 40 45 50 55 60 Суть винаходу Головною метою винаходу є створення підвіски для ємності поворотного конвертера, яка з'єднує згадану ємність з опорним кільцем та забезпечує можливість уникнення як ударних навантажень, так і перевантажень у зонах між частиною підвіски, прикріпленою до ємності, та частинами підвіски, прикріпленими до опорного кільця, а також забезпечує можливість компенсації термічних розширень, забезпечуючи надійну роботу та зменшений знос у забруднених та гарячих середовищах. Іншою метою винаходу є створення конвертера з системою підвіски, здатною до поглинання вібрацій, зумовлених процесом плавлення. Отже, у цьому винаході згадані вище цілі досягають за рахунок створення поворотного конвертера, який за п. 1 формули винаходу включає в себе: ємність, яка визначає першу вісь (X); опорне кільце, що розташоване співвісно з ємністю на певній відстані від згаданої ємності та включає в себе дві опорні цапфи, які розташовані діаметрально одна навпроти іншої, визначають другу вісь Y, перпендикулярну першій осі X, та виконані так, щоб забезпечувалась можливість повертання конвертера навколо згаданої другої осі; щонайменше одну пару перших вузлів підвіски та множину других вузлів підвіски, які з'єднують згадану ємність зі згаданим опорним кільцем; у якому згадані другі вузли підвіски являють собою пластинчаті елементи підвіски, з'єднані як єдине ціле та прикріплені з першого свого кінця до ємності (1), а з другого свого кінця до опорного кільця, та в якому кожен перший вузол підвіски включає в себе - центральну конструкцію, прикріплену до ємності або до опорного кільця, - першу бічну конструкцію, розташовану з першого боку згаданої центральної конструкції та прикріплену до поверхні опорного кільця або до ємності, - другу бічну конструкцію, розташовану з другого боку згаданої центральної конструкції, розташованому навпроти згаданого першого боку, та прикріплену до згаданої поверхні опорного кільця або до ємності аналогічно першій бічній конструкції, у якому згадана перша бічна конструкція та згадана друга бічна конструкція відповідно включають в себе дві перші опори, розташовані на певній відстані одна від іншої, та групу пружних елементів, які розташовані прилегло та паралельно один до іншого і спираються своїми кінцями на згадані дві перші опори, та в якому згадана центральна конструкція включає в себе другу опору, розташовану між групами пружних балок згаданої першої бічної конструкції поперек згаданої першої бічної конструкції та згаданої другої бічної конструкції, причому згадані пружні балки діють як пружна опора для згаданої другої опори у випадку відхилення від нейтрального положення. Підвіски за цим винаходом призначені для підтримування конвертера у горизонтальному положенні, тобто для сприймання навантажень, коли конвертер приймає горизонтальне положення (наприклад, для випускання плавки тощо). Внаслідок того, що частина горизонтальних навантажень (приблизно 20-30 %) сприймається пластинчатими елементами, які головним чином сприймають навантаження від конвертера у вертикальному положенні, горизонтальна підвіска може бути спроектована з меншими складовими елементами. Внаслідок того, що зазори між пружними балками та другими опорами, а також пружність цих пружних балок можуть бути вибрані розробником системи підвіски, існують різні схеми можливого навантаження: - з низькою пружністю (дуже жорсткі балки), а також без зазорів між пружними балками та другою опорою - горизонтальні вузли підвіски працюють майже так, як жорсткі опори; - з високою пружністю пружних елементів та великими зазорами між пружними балками та другими опорами - система підвіски є "м'якою", і навантаження сприймається головним чином двома бічними елементами перших опор. Система підвіски може бути оптимізована, так що проектні термічні розширення других опор, прикріплених до кожуха ємності, будуть ідентичними зазорам між пружними балками та згаданими другими опорами. Це означає, що термічне розширення компенсується цим зазором для уникнення перевантажень, і тоді всі елементи перебувають у повному контакті між собою. Крім того, через зміну пружності пружних балок розподілення навантажень між другими бічними опорами та можливою третьою середньою опорою також може змінюватися. Балки можуть мати прямокутну або квадратну форму з відповідними розмірами. В описі та у формулі винаходу вони можуть зватися як балки або пластини, без обмеження обсягу цього винаходу. Так, горизонтальні вузли підвіски конвертера за цим винаходом мають такі переваги: 2 UA 113346 C2 5 10 15 20 25 30 35 40 45 50 55 60 - забезпечення можливості легкого поглинання термічних розширень ємності за рахунок використання переваги, яка забезпечується виключно пружністю згаданих пружних елементів; - уможливлення термічних розширень, в тому числі змінних, конструкції без перевантажень у конструкційних елементах; - ефективне поглинання вібрацій, які виникають під час подавання кисню в ємність; - ефективне сприймання сил, які виникають через інерцію ємності, під час початку та закінчення його повертання; - зберігання центрування ємності відносно опорного кільця з високою точністю в усіх умовах нахилу; - надзвичайна простота складання; - придатність для конверторів усіх розмірів. Висока точність центрування ємності відносно опорного кільця дозволяє термічне розширення ємності, викликане високими температурами в процесі перетворення, без контактування між ємністю та опорним кільцем. Інша перевага полягає в тому, що будова конвертера, включаючи виступи, створена такою, щоб конвертер був вписаний у сферу, радіус якої визначений вимогами до будови устаткування, у склад якого входить конвертер. Залежні пункти формули відповідають варіантам здійснення цього винаходу, яким віддають перевагу. Стислий опис фігур Особливості та переваги цього винаходу стануть зрозумілі з докладного опису варіантів виконання кисневого конвертера, яким віддають перевагу, але які не є виключними, та які проілюстровані лише як необмежувальні приклади за допомогою супровідних креслень, на яких на фіг. 1a показаний вигляд збоку першого варіанта виконання конвертера за цим винаходом у вертикальному положенні плавлення; на фіг. 1b показаний вигляд зверху з місцевим розрізом конвертера, показаного на фіг. 1a; на фіг. 2a показаний вигляд збоку другого варіанта виконання конвертера за цим винаходом у вертикальному положенні плавлення; на фіг. 2b показаний вигляд зверху з місцевим розрізом конвертера, показаного на фіг. 2a; на фіг. 3 показаний місцевий розріз частини конвертера, виконаний у площині, позначеній BB на фіг. 1b та фіг. 2b; на фіг. 4 показаний місцевий вигляд збоку частини конвертера, показаного на фіг. 2b; на фіг. 5 показаний вигляд зверху з місцевим розрізом частини конвертера, показаного на фіг. 4; Ті самі елементи або вузли позначені на фігурах однаковими номерам позицій. Докладний опис переважних варіантів здійснення цього винаходу На фігурах показані варіанти виконання кисневого конвертера, яким віддають перевагу. Згаданий конвертер включає в себе: - ємність 1, або камеру, яка визначає вісь X, має завантажувальну горловину 7 для металобрухту та рідкого гарячого металу, рідкого чавуна або рідкого попередньо розплавленого металу, а також має бічну льотку (не показана) для рідкої сталі, отриманої наприкінці процесу перетворення; - опорне кільце 2, призначене для підтримування ємності 1, причому згадане кільце 2 розташоване співвісно з ємністю 1 на певній належній відстані від неї; - дві опорні цапфи 3, 4, або осі повертання, згаданого опорного кільця 2, або "цапфи", які розташовані діаметрально одна навпроти іншої та визначають вісь Y, перпендикулярну осі X, причому щонайменше одна зі згаданих опорних цапф з'єднана з поворотним механізмом (не показаний); - перші та другі вузли підвіски, які з'єднують ємність 1 з опорним кільцем 2, а також виконують центрувальну функцію між ємністю та кільцем. Перші вузли підвіски призначені для утворення горизонтальної опори конвертера, коли ємність повертають під кутом до +90 або -90 градусів відносно положення, показаного на фіг. 1a або 2a. Другі вузли підвіски призначені для утворення опори, що сприймає навантаження, які діють на конвертер у вертикальному положенні, тобто у положенні, коли горловина 7 ємності обернена догори (фіг. 1a або фіг. 2a). Завдяки їх конструкції та розташуванню другі вузли підвіски сприймають частину навантаження від конвертера, коли його повертають під кутом +90 або -90 градусів відносно положення, показаного на фіг. 1a або фіг. 2a, що дозволяє зменшити розміри перших вузлів підвіски. Якщо визначити додаткову вісь Z як вісь, що перпендикулярна площині X-Y та проходить 3 UA 113346 C2 5 10 15 20 25 30 35 40 45 50 55 60 через точку перетину осей X та Y, то і утворена площина Y-Z, яку можна вважати "екваторіальною" площиною конвертера, і утворена площина X-Z є площинами, перпендикулярними площині X-Y. Ємність 1 має циліндричну центральну частину та дві частини, виконані у формі зрізаного конуса, причому обидві частини, виконані у формі зрізаного конуса, розташовані з обох боків згаданої циліндричної центральної частини. Перша частина, виконана у формі зрізаного конуса, одним торцем приварена або іншим чином нерухомо прикріплена до згаданої циліндричної центральної частини, а з іншого торця вона має завантажувальну горловину 7 ємності. Друга частина, виконана у формі зрізаного конуса, одним торцем приварена або іншим чином нерухомо прикріплена до згаданої циліндричної центральної частини з протилежного боку відносно першої частини, виконаної у формі зрізаного конуса, а з іншого торця розташоване днище ємності 1. За іншими прикладами ємність може мати згадану другу частину іншої форми, що відрізняється від форми зрізаного конуса, наприклад, сферичну чашоподібну або іншу відповідну геометричну форму. Опорне кільце 2, розташоване в центральній частині ємності 1, виконане порожнистим та переважно має прямокутний поперечний переріз. Кільце 2 має першу поверхню 20, обернену до тієї частини ємності, у якій розташована завантажувальна горловина 7; другу поверхню 21, протилежну першій поверхні 20, обернену до тієї частини ємності 1, у якій розташоване її днище; третю внутрішню поверхню, обернену до центральної частини ємності; та четверту зовнішню поверхню, протилежну внутрішній поверхні. За варіантом, який забезпечує певні переваги, конвертер включає в себе щонайменше два перших вузла підвіски, призначених для утворення горизонтальної опори конвертера. Згадані перші вузли підвіски розташовані по суті паралельно площині Y-Z, по суті перпендикулярній площині Y-X, та розташовані по суті симетрично відносно площини X-Z нижче (фіг. 1a) або вище (фіг. 2a) опорного кільця 2. В одному з варіантів виконання (не показаний) конвертер включає в себе дві пари перших вузлів підвіски: перша пара перших вузлів підвіски розташована з першого боку площини Y-Z, а друга пара перших вузлів підвіски розташована з другого боку площини Y-Z. Згадані перші вузли підвіски включають у себе (як показано, зокрема, на фіг. 4 та фіг. 5): - центральну конструкцію, прикріплену, наприклад, зварюванням до ємності 1 конвертера; - першу бічну конструкцію, розташовану з першого боку згаданої центральної конструкції та прикріплену, наприклад, зварюванням до поверхні 20 або поверхні 21 (фіг. 1a або фіг. 2a) опорного кільця 2 ємності 1; - другу бічну конструкцію, розташовану з другого боку згаданої центральної конструкції навпроти згаданої першої бічної конструкції та прикріплену, наприклад, зварюванням до згаданої поверхні 20 (фіг. 2a) або до згаданої поверхні 21 (фіг. 1a) опорного кільця 2. Перша та друга бічні конструкції розташовані по суті симетрично відносно центральної конструкції. За варіантом, який забезпечує певні переваги, кожна бічна конструкція включає в себе дві перші опори 14, 15, розташовані на певній відстані одна від одної, та групу пружних балок 11, які розташовані прилегло та паралельно одна до іншої і спираються своїми кінцями на згадані дві перші опори 14, 15. Крім того, центральна конструкція включає в себе другу опору 12, розташовану між двома групами пружних балок 11 згаданих бічних конструкцій, у поперечному напрямку, причому пружні балки 11 діють як пружна опора або амортизатор для другої опори 12 у випадку відхилення від нейтрального положення, яким вважають положення конвертера з горловиною, оберненою догори (фіг. 1a, фіг. 2a). За необхідності пружні балки можуть бути виконані у формі пластин, наприклад, прямокутних, товщина яких значно менше, ніж два інші розміри. Усі перші вузли підвіски, або горизонтальні вузли підвіски, розташовані на відповідній навантаженій цапфі 3, 4 у поперечному напрямку до площини X-Y. Друга опора 12 кожного першого вузла підвіски є по суті паралельною поверхням 20, 21 опорного кільця 2 та по суті перпендикулярною до відповідних груп пружних балок 11. Отже, балки 11 розташовані перпендикулярно до поверхонь 20, 21 опорного кільця 2. У варіанті здійсненні цього винаходу, якому віддають перевагу, пружні балки 11 виконані у вигляді металевих пластин. Пружні балки 11 кожної групи розташовані одна поряд з іншою та вільно встановлені між першими опорами 14, 15 та механічними упорами 16 та 17. Механічні упори 16 та 17 розташовані, наприклад, біля кінців та/або зверху пружних балок 11 і частково перекривають зовнішні поверхні опор 14 та 15. Балки 11 розташовані більш-менш вільно, забезпечуючи можливість будь-якої деформації. 4 UA 113346 C2 5 10 15 20 25 30 35 40 45 50 55 60 Отже, балки 11 не є жорстко зафіксованими, а лише утримуються на місці механічними упорами 16 та 17. Ця особливість забезпечує максимальну пружність та уникнення додаткових напружень, викликаних обмеженням термічного розширення. Ця особливість також забезпечує додаткову перевагу, яка полягає у тому, що ці пружні балки 11 можуть бути замінені або відрегульовані після певного періоду експлуатації для змінювання або регулювання механічних характеристик амортизатора. Згадані пружні балки 11 кожної групи в положенні конвертера з горловиною 7, оберненою догори, розташовані із зазором відносно відповідної другої опори 12 або розташовані в безпосередньому контакті з відповідною згаданою другою опорою 12. В обох випадках термічне розширення опор 12, прикріплених до зовнішнього кожуха ємності, компенсується пружною деформацією згаданих пружних балок 11. За варіантом, який забезпечує певні переваги, та який докладно показаний на фіг. 5, другі опори 12 мають основу 22, прилеглу до кожуха конвертера, та головку 23, форма якої забезпечує її розташування у просторі між двома групами пружних балок 11. Другі опори 12 мають бічні поверхні 24 головки 23, які мають опуклу форму та виконані так, щоб забезпечувалась можливість введення в контакт щонайменше з однією з відповідних груп пружних балок 11. Для забезпечення пересування опор 12, прикріплених до камери конвертера, по трьом напрямкам за умов експлуатації контактна зона згаданої поверхні опор 12 з балками 11 має сферичну форму, а за варіантом, якому віддається перевага, - сферичну чашоподібну форму. Отже, опори 12 можуть пересуватися в напрямках, паралельних трьом осям: X, Y та Z. Опора на опорному кільці 2 конвертера виконана у вигляді двох опор 14, 15 - по одній з кожного кінця пружних балок 11, - які постійно перебувають у контакті зі згаданими пружними балками 11. У варіантах здійснення, показаних на фіг. 4 та фіг. 5, третя опора 13 виконана в обох бічних конструкціях та розташована між двома першими опорами 14, 15. За варіантом, якому віддають перевагу, третя опора 13 розташована паралельно та посередині відносно двох відповідних перших опор 14, 15. Кожна третя опора 13 у положенні конвертера з горловиною 7, оберненою догори, за варіантом, якому віддають перевагу, розташована із зазором відносно відповідної групи пружних балок 11. Коли пружні балки 11 деформуються навантаженням від ємності конвертера під час нахилення, середня опора 13 входить у контакт з пружними балками 11 під певним визначеним кутом нахилу, обмежуючи деформацію пружних балок 11 та перенімаючи частину цього навантаження. Альтернативно кожна третя опора 13 перебуває у безпосередньому контакті з відповідною групою пружних балок 11 також і в нейтральному положенні. У цьому випадку можливе отримання більш або менш жорсткої конструкції або нежорсткої конструкції залежно від конкретної конструкції. За ще одним варіантом здійснення цього винаходу (докладно не показаний), прийнятним, наприклад, в конверторах зменшеного розміру, необхідність у третіх опорах 13 відпадає, і тому згадані опори 13 не передбачені. У всіх варіантах здійснення винаходу, показаних на фігурах, утворені групи вертикальних вузлів підвіски розташовані по суті на однаковій відстані одна від іншої по колу опорного кільця 2 та включають в себе пластинчаті елементи 9 підвіски, у яких пластини 10 з'єднані як єдине ціле та прикріплені з першого свого кінця до ємності 1, а з другого свого кінця - до опорного кільця 2. Альтернативно згадані групи вертикальних вузлів підвіски включають в себе пружні стрижні (не показані), причому згадані стрижні нероз'ємно з'єднані першим кінцем з ємністю 1, а другим кінцем - з опорним кільцем 2. Кожен горизонтальний вузол підвіски розташований між двома відповідними групами вертикальних вузлів підвіски безпосередньо під опорним кільцем 2 (фіг. 1a, фіг. 1b) або розташований між двома відповідними групами вертикальних вузлів підвіски у зоні проекції вище опорного кільця 2 (фіг. 2a, фіг. 2b). Дві опорні цапфи 3, 4, які приводить у дію щонайменше один механізм повертання, забезпечують можливість повертання конвертера навколо осі Y. Конвертер, як правило, повертають з першого положення, у якому він перебуває вертикально із завантажувальною горловиною 7, оберненою догори (фіг. 1a або фіг. 2a), у друге положення, нахилене приблизно під кутом 30° відносно вертикальної осі, повертанням опорних цапф 3, 4 у першому напрямку обертання. У цьому другому положенні через горловину 7 відбувається завантаження рідкого чавуна та металевого брухту. Після завантаження конвертер повертають у перше положення, показане на фіг. 1a. Одна 5 UA 113346 C2 5 10 15 20 25 30 35 40 45 або більше кисневих фурм, введених у ємність через горловину 7, забезпечує(-ють) подавання кисню протягом заздалегідь визначеного проміжку часу, значно знижуючи вміст вуглецю та зменшують концентрацію таких небажаних домішок, як сірка та фосфор. Після того, як перетворення в нерафіновану рідку сталь завершено, конвертер пересувають з першого положення, показаного на фіг. 1a, у третє положення, нахилене під кутом до +90° або -90° відносно вертикальної осі, повертанням опорних цапф 3, 4 у другому напрямку обертання, протилежному першому. У цьому третьому положенні через випускний отвір (льотку) у ємності конвертера зазвичай відбувається випускання рідкої сталі. В усіх варіантах здійснення цього винаходу навантаження, визначене сумою ваги ємності 1, ваги рідкого чавуна та металевого брухту, передається на фундамент за допомогою опорного кільця 2, горизонтальних та вертикальних вузлів підвіски, осей 3, 4 повертання та відповідних опор. Зокрема, будова горизонтальних й вертикальних вузлів підвіски забезпечує можливість сприймання згаданої ваги за будь-якого нахилу ємності 1. Вертикальні вузли підвіски діють по суті як, наприклад, з'єднувальні тяги при куті нахилу конвертера відносно вертикальної осі, що дорівнює 0°. З іншого боку, вони діють виключно як стійки при куті нахилу, що дорівнює 180°, та частково діють і як, наприклад, з'єднувальні тяги, і як стійки при кутах нахилу, які відрізняються від 0° або 180°. Положення, у якому кут нахилу дорівнює 180°, тобто з горловиною 7, оберненою донизу, передбачено для зливання шлаку, очистки ємності після випускання або для інших цілей (наприклад, зберігання гарячого стану конвертера). Горизонтальні вузли підвіски забезпечують оптимальне підтримування, стійкість та жорсткість ємності. Згадані горизонтальні вузли підвіски служать у принципі для сприймання ваги ємності у напрямку, який перетинає вісь Y, коли вона нахилена під кутом до +90 або -90° (положення випускання), а також для сприймання складової частини навантаження, перпендикулярної до осі X конвертера у будь-якому іншому стані. Отже, в цілому навантаження на вертикальні вузли підвіски поступово змінюються від певної максимальної величини, коли конвертер перебуває у вертикальному положенні, до певної мінімальної величини, коли конвертер перебуває у горизонтальному положенні. У той же час навантаження на горизонтальні вузли підвіски поступово змінюються по суті від нуля до певної максимальної величини, коли конвертер пересувається з горизонтального положення у вертикальне положення. Моменти, що утворюються під час обертання конвертера навколо осі Y, ідеально сприймаються описаними горизонтальними та вертикальними вузлами підвіски. В альтернативному варіанті здійснення цього винаходу (не показаний) єдина різниця у порівнянні з описаними вище згаданими варіантами здійснення полягає у тому, що перші вузли підвіски включають в себе: - центральну конструкцію, прикріплену, наприклад, зварюванням, до поверхні 20 або поверхні 21 опорного кільця 2 ємності 1; - першу бічну конструкцію, розташовану з першого боку згаданої центральної конструкції та прикріплену, наприклад, зварюванням, до ємності 1 конвертера; - другу бічну конструкцію, розташовану з другого боку згаданої центральної конструкції навпроти згаданої першої бічної конструкції та прикріплену, наприклад, зварюванням, до згаданої ємності 1. Також у цьому випадку перша та друга бічні конструкції розташовані по суті симетрично відносно центральної конструкції. ФОРМУЛА ВИНАХОДУ 50 55 60 1. Поворотний конвертер, який включає в себе: ємність (1), яка визначає першу вісь (X), опорне кільце (2), розташоване співвісно з ємністю (1) на певній відстані від згаданої ємності, та яке включає в себе дві навантажені цапфи (3, 4), які розташовані діаметрально протилежно та визначають другу вісь (Y), перпендикулярну першій осі (X), та виконані так, щоб забезпечувати можливість повертання конвертера навколо згаданої другої осі, щонайменше одну пару перших вузлів підвіски та множину других вузлів підвіски, які з'єднують згадану ємність (1) зі згаданим опорним кільцем (2), у якому згадані другі вузли підвіски являють собою пластинчаті елементи підвіски (9), з'єднані як єдине ціле та прикріплені з першого свого кінця до ємності (1), а з другого свого кінця - до опорного кільця (2), 6 UA 113346 C2 5 10 15 20 25 30 35 40 45 50 55 у якому кожен перший вузол підвіски включає в себе: - центральну конструкцію, прикріплену до ємності (1) або до опорного кільця (2), - першу бічну конструкцію, розташовану з першого боку згаданої центральної конструкції та прикріплену до поверхні опорного кільця (2) або до ємності (1), - другу бічну конструкцію, розташовану з другого боку згаданої центральної конструкції, розташовану навпроти згаданого першого боку, та прикріплену до згаданої поверхні опорного кільця (2) або до ємності (1) аналогічно першій бічній конструкції, у якому згадана перша бічна конструкція та згадана друга бічна конструкція відповідно включають в себе дві перші опори (14, 15), розташовані на певній відстані одна від іншої, та групу пружних елементів (11), які розташовані прилегло та паралельно один до іншого і спираються своїми кінцями на згадані дві перші опори (14, 15), у якому згадана центральна конструкція включає в себе другу опору (12), розташовану між групами пружних елементів (11) згаданої першої бічної конструкції поперек згаданої першої бічної конструкції та згаданої другої бічної конструкції, у якому пружні елементи (11) кожної групи розташовані один поряд з іншим та вільно встановлені між двома першими опорами (14, 15) та механічними упорами (16, 17), причому в положенні конвертера з горловиною, оберненою догори, розташовані із зазором відносно відповідної другої опори (12), причому згадані пружні елементи (11) діють як пружна опора для другої опори (12) у випадку відхилення від нейтрального положення. 2. Поворотний конвертер за п. 1, який відрізняється тим, що всі згадані перші вузли підвіски розташовані біля відповідної навантаженої цапфи (3, 4) поперечно відносно першої площини XY. 3. Поворотний конвертер за п. 2, який відрізняється тим, що пружні елементи являють собою пружні балки (11), а друга опора (12) кожного першого вузла підвіски є по суті паралельною згаданій поверхні опорного кільця (2) та по суті перпендикулярною до відповідних груп пружних балок (11). 4. Поворотний конвертер за будь-яким із попередніх пунктів, який відрізняється тим, що в згаданій першій бічній конструкції та в згаданій другій бічній конструкції передбачена третя опора (13), яка розташована між двома першими опорами (14, 15). 5. Поворотний конвертер за п. 4, який відрізняється тим, що третя опора (13) розташована паралельно та посередині відносно згаданих двох перших опор (14, 15). 6. Поворотний конвертер за п. 5, який відрізняється тим, що третя опора (13), у положенні конвертера з горловиною, оберненою догори, розташований із зазором відносно відповідної групи пружних балок (11) або перебуває у безпосередньому контакті зі згаданою відповідною групою пружних балок (11). 7. Поворотний конвертер за будь-яким із попередніх пунктів, який відрізняється тим, що кожна з других опор (12) має бічні поверхні, які мають опуклу форму та виконані з можливістю введення у контакт щонайменше з однією з відповідних груп балок (11). 8. Поворотний конвертер за п. 7, який відрізняється тим, що контактна зона згаданих бічних поверхонь з пружними балками (11) має сферичну чашоподібну форму. 9. Поворотний конвертер за будь-яким із попередніх пунктів, який відрізняється тим, що згадані перші вузли підвіски розташовані симетрично відносно третьої площини X-Z нижче або вище опорного кільця (2) та розташовані паралельно другій площині Y-Z, перпендикулярній першій осі X, де Z являє собою вісь, перпендикулярну до першої площини X-Y, і проходить через точку перетину між першою віссю X та другою віссю Y. 10. Поворотний конвертер за п. 9, який відрізняється тим, що у цьому поворотному конвертері виконані дві пари перших вузлів підвіски, причому перша пара перших вузлів підвіски розташована з першого боку другої площини Y-Z, а друга пара перших вузлів підвіски розташована з другого боку другої площини Y-Z. 11. Поворотний конвертер за будь-яким із попередніх пунктів, який відрізняється тим, що згадані другі вузли підвіски встановлені групами, що розташовані по суті на однаковій відстані одна від іншої по колу опорного кільця (2). 12. Поворотний конвертер за п. 11, який відрізняється тим, що кожен перший вузол підвіски розташований між двома відповідними групами других вузлів підвіски безпосередньо під опорним кільцем (2) або в зоні проекції вище опорного кільця (2). 7 UA 113346 C2 8 UA 113346 C2 9 UA 113346 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
