Конвертер

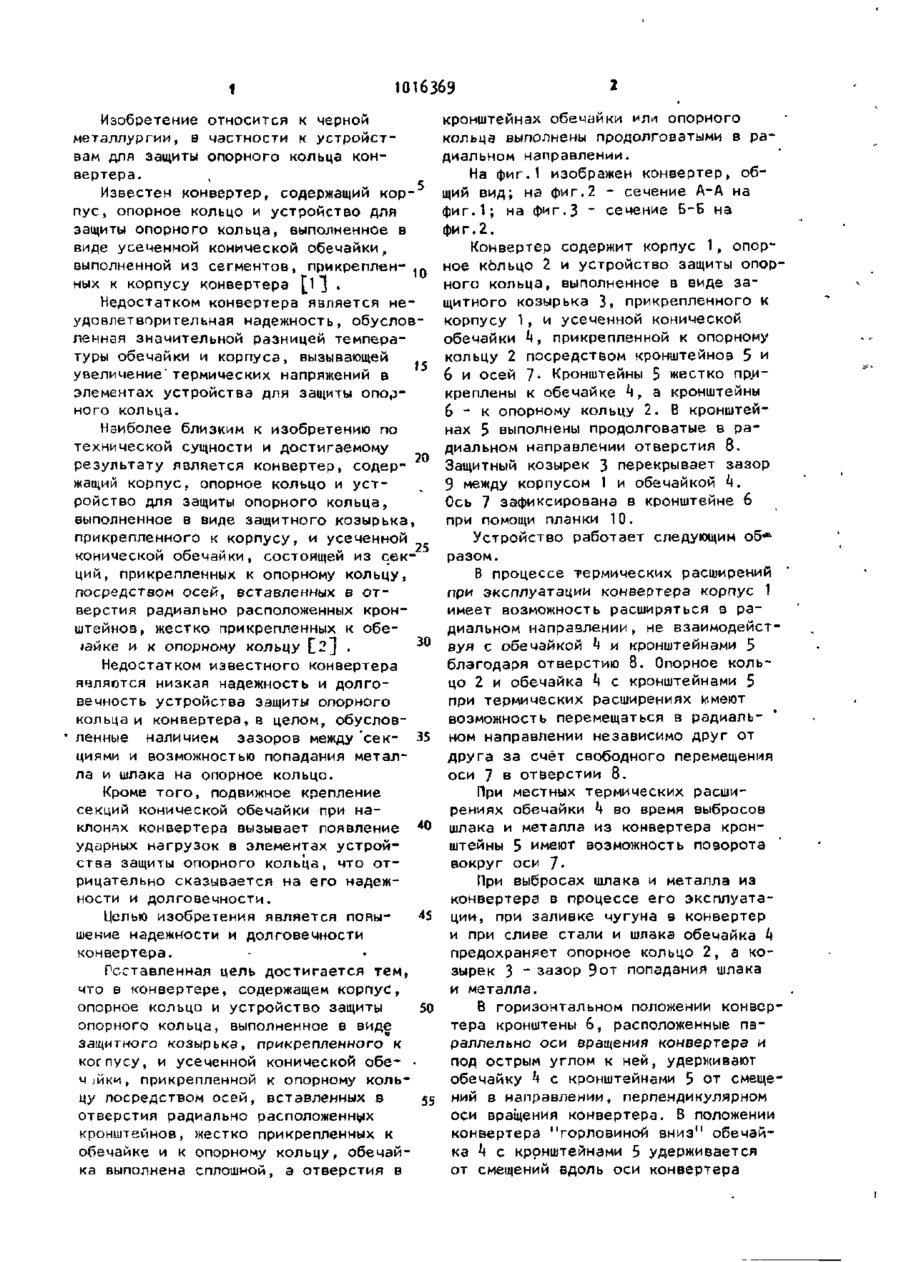

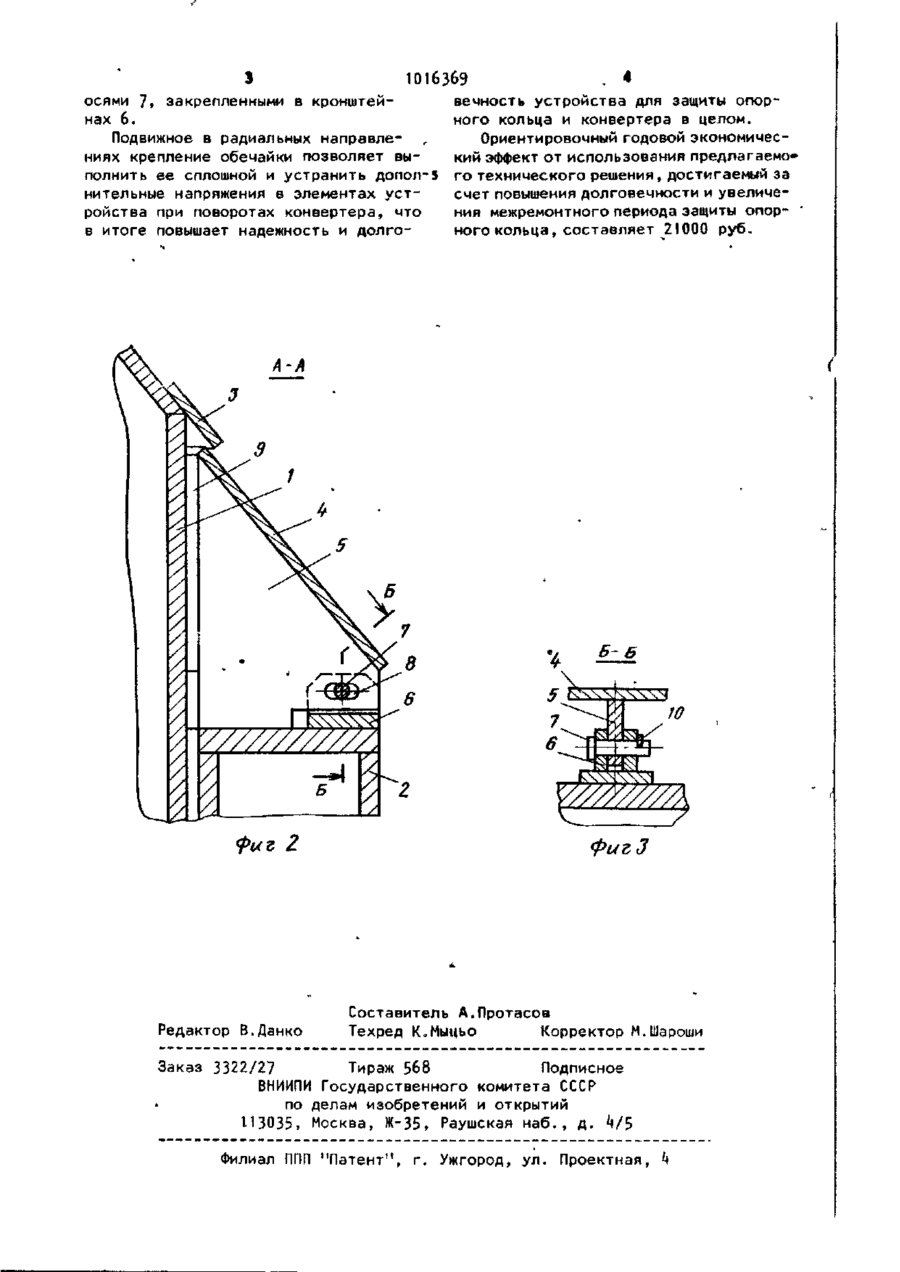

СОЮЗ СОВЁТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 1 А 3(51) С 21 С ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3395635/22-02 (22) It.02.82 (46) 07.05.83. Вюл. ІГ 17 (72) Л.М.Джалтырь, В.А.Набоїв и А,Н.Волков (71) Производственное объединение "Ждановтяжмаш" (53)_669.184(088.8) (56) 1. Патент США \f МАЭ706, кл. 266-2^3, опублик. Т9792. Механизация ремонтов механического оборудования на предприятиях черной металлургии "СССР.t Обзорная информация. Вып.1. "Черметинформация", М., 1981, cAh-15. КОНВЕРТЕР» -содержащий корпус, опорное кольцо и устройство защиты опорного кольца, выполненное в виде защитного козырька,прикрепленного к корпусу, и усеченной конической обечайки, прикрепленной к опорному колБцу посредством осей, вставленных в отверстия радиально расположенных кронштейнов, жестко прикрепленных к обечайке и к опорному кольцу, о т л и ч а ю щ и й с я тем, что, с целью повышения его надежности и долговечности, обечайка выполнена сплошной^ а отверстия в кронштейнах обечайки или опорного кольца выполнены продолговатыми в радиальном направлении. І с 6 S О5 О5 CD Фиг 1 1 1016369 Изобретение относится к черной металлургии, в частности к устройствам для защиты опорного кольца конвертера. Известен конвертер, содержащий корпус, опорное кольцо и устройство для защиты опорного кольца, выполненное в виде усеченной конической обечайки, выполненной из сегментов, прикреплен- 1 0 ных к корпусу конвертера [1 " . J Недостатком конвертера является неудовлетворительная надежность, обусловленная значительной разницей температуры обечайки и корпуса, вызывающей 15 увеличение'термических напряжений в элементах устройства для защиты опорного кольца. Наиболее близким к изобретению по технической сущности и достигаемому результату является конвертер, содер- 20 жащий корпус, опорное кольцо и устройство для защиты опорного кольца, выполненное в виде защитного козырька, прикрепленного к корпусу, и усеченной конической обечайки, состоящей из сек-25 ций, прикрепленных к опорному кольцу, посредством осей, вставленных в отверстия радиально расположенных кронштейнов, жестко прикрепленных к обе30 чайке и к опорному кольцу [2] . Недостатком известного конвертера являются низкая надежность и долговечность устройства защиты опорного кольца и конвертера, в целом, обусловленные наличием зазоров между 'сек- 35 циями и возможностью попадания металла и шлака на опорное кольцо. Кроме того, подвижное крепление секций конической обечайки при наклонах конвертера вызывает появление 4t) ударных нагрузок в элементах устройства защиты опорного кольца, что отрицательно сказывается на его надежности и долговечности. Целью изобретения является noRbt- 45 шение надежности и долговечности конвертера. Поставленная цель достигается тем, что в конвертере, содержащем корпус, опорное кольцо и устройство защиты 50 опорного кольца, выполненное в виде защитного козырька, прикрепленного к когпусу, и усеченной конической обе- • чійки, прикрепленной к опорному кольцу посредством осей, вставленных в 55 отверстия радиально расположенных кронштейнов, жестко прикрепленных к обечайке и к опорному кольцу, обечайка выполнена сплошной, а отверстия в кронштейнах обечайки или опорного кольца выполнены продолговатыми в радиальном направлении. На фиг,1 изображен конвертер, общий вид; на фиг.2 - сечение А-А на фиг.1; на фиг.З ' сечение Б-Б на фиг.2. Конвертер содержит корпус 1, опорное кбльцо 2 и устройство защиты опорного кольца, выполненное в виде защитного козырька 3, прикрепленного к корпусу 1, и усеченной конической обечайки * , прикрепленной к опорному * кольцу 2 посредством кронштейнов 5 и 6 и осей 7- Кронштейны 5 жестко прикреплены к обечайке k, а кронштейны 6 - к опорному кольцу 2. В кронштейнах 5 выполнены продолговатые в радиальном направлении отверстия 8. Защитный козырек 3 перекрывает зазор 9 между корпусом 1 и обечайкой h. Ось 7 зафиксирована в кронштейне 6 при помощи планки 10. Устройство работает следующим о б л разом. Б процессе термических расширений при эксплуатации конвертера корпус 1 имеет возможность расширяться в радиальном направлении, не взаимодействуя с обечайкой k и кронштейнами 5 благодаря отверстию 8. Опорное кольцо 2 и обечайка h с кронштейнами 5 при термических расширениях имеют возможность перемещаться в радиальном направлении независимо друг от друга за счёт свободного перемещения оси 7 в отверстии 8. При местных термических расширениях обечайки k во время выбросов шлака и металла из конвертера кронштейны 5 имеют возможность поворота вокруг оси 7При выбросах шлака и металла из конвертера в процессе его эксплуатации, при заливке чугуна в конвертер и при сливе стали и шлака обечайка Ц предохраняет опорное кольцо 2, а козырек 3 ~ зазор 9от попадания шлака и металла. В горизонтальном положении конвертера кронштены 6, расположенные параллельно оси вращения конвертера и под острым углом к ней, удерживают обечайку h с кронштейнами 5 от смещений в направлении, перпендикулярном оси вращения конвертера. В положении конвертера "горловиной вниз" обечайка * с кронштейнами 5 удерживается 4 от смещений вдоль оси конвертера З 10 16369 .4 осями 7t закрепленными в кронштейвечность устройства для защиты опорного кольца и конвертера в целом. нах 6. Ориентировочный годовой экономичесПодвижное в радиальных направлекий эффект от использования предлагаемониях крепление обечайки позволяет выполнить ее сплошной и устранить допол -5 го технического решения, достигаемый за счет повышения долговечности и увеличенительные напряжения в элементах устния межремонтного периода защиты опорройства при поворотах конвертера, что ного кольца, составляет 21000 руб. в итоге повышает надежность и долго А-А
