Комбінація дискового барабанного циліндрового замка і ключа

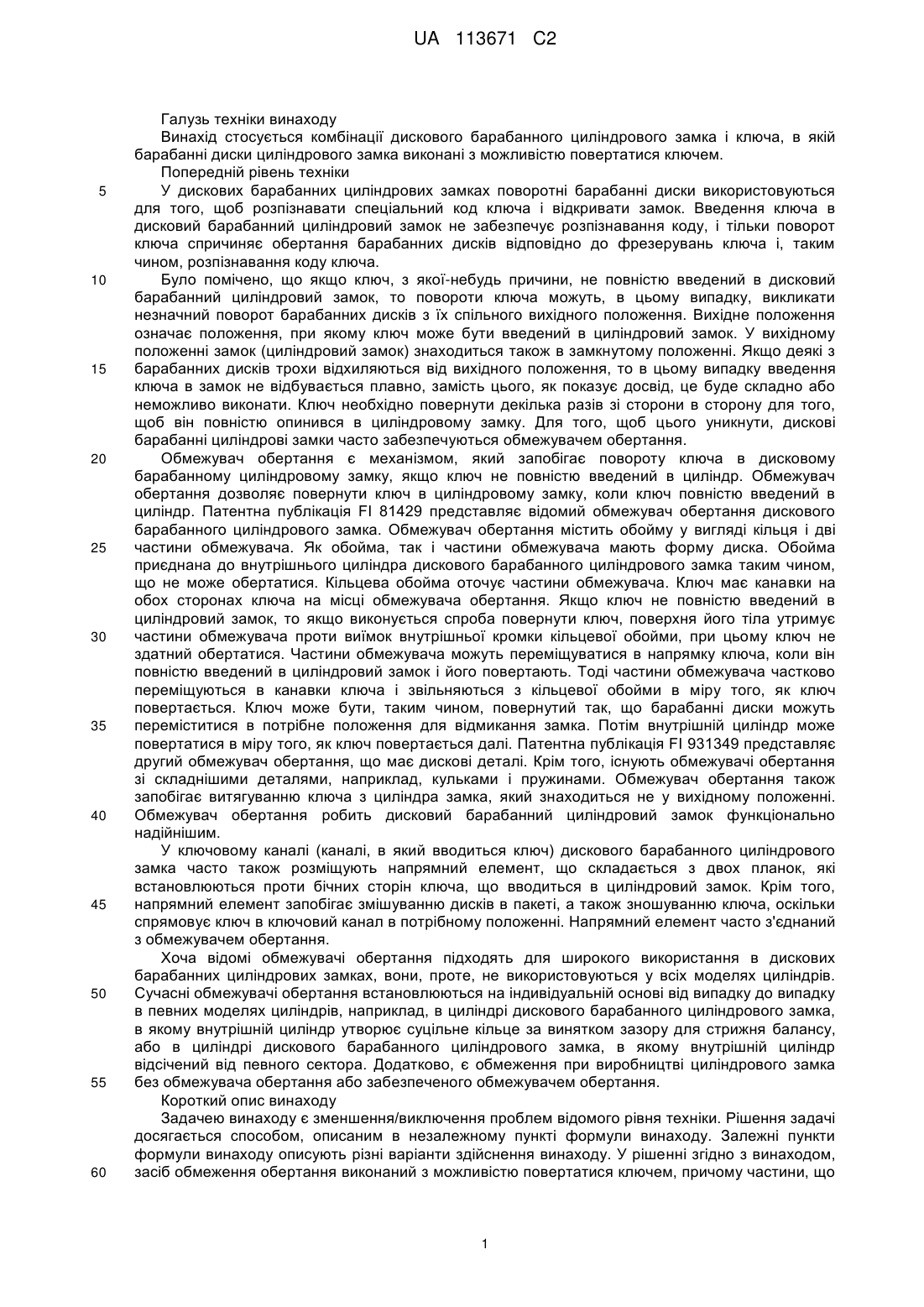

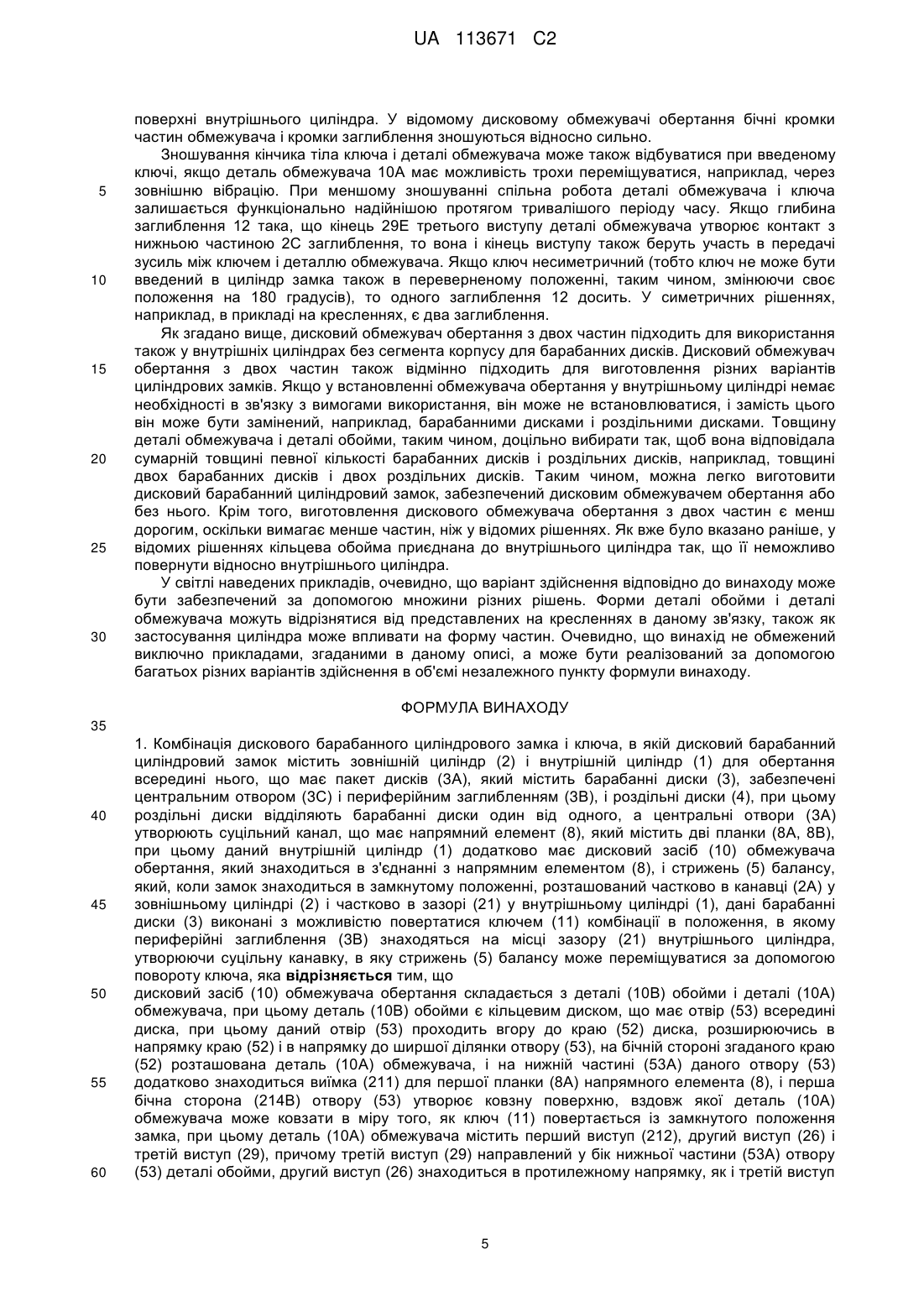

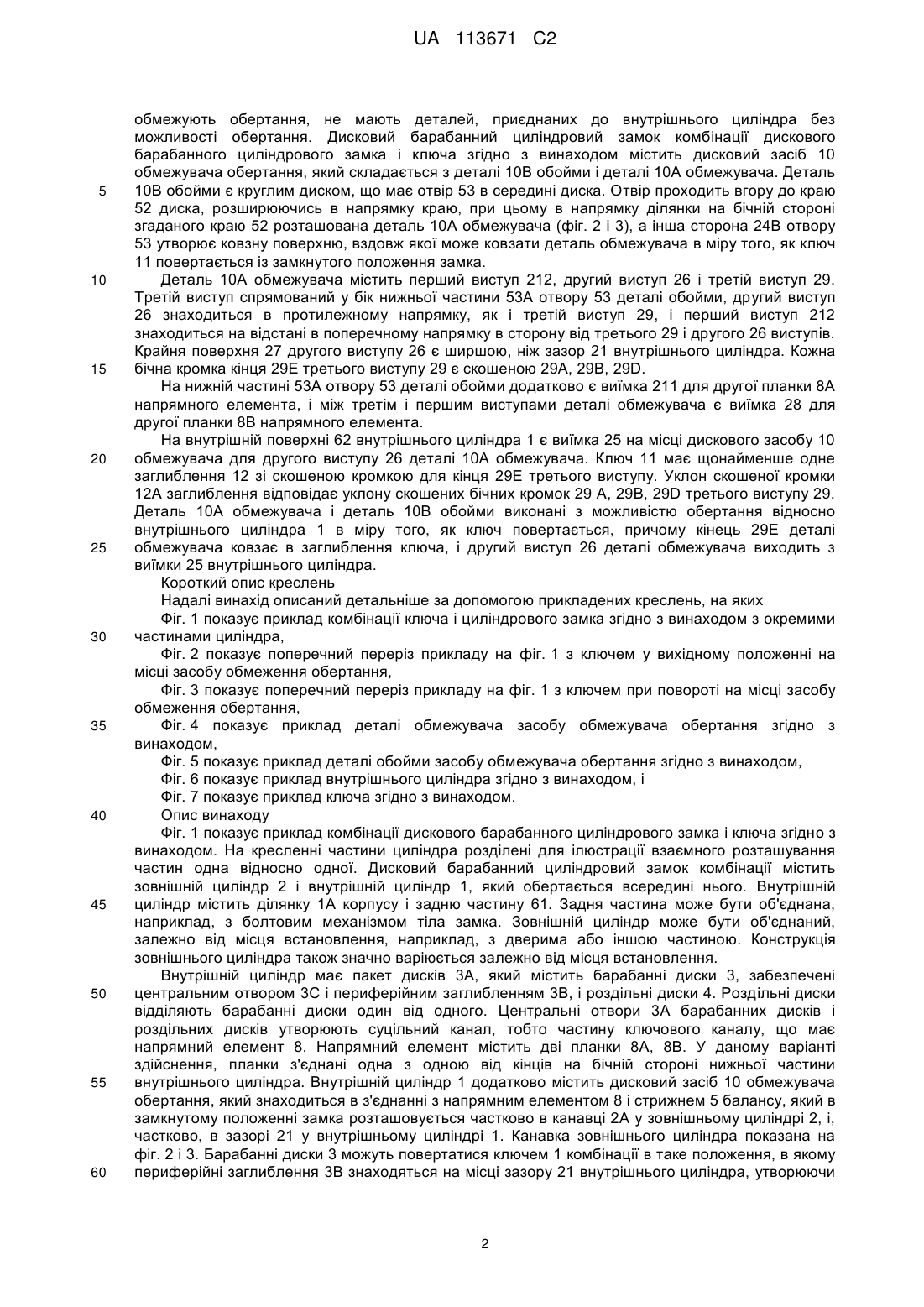

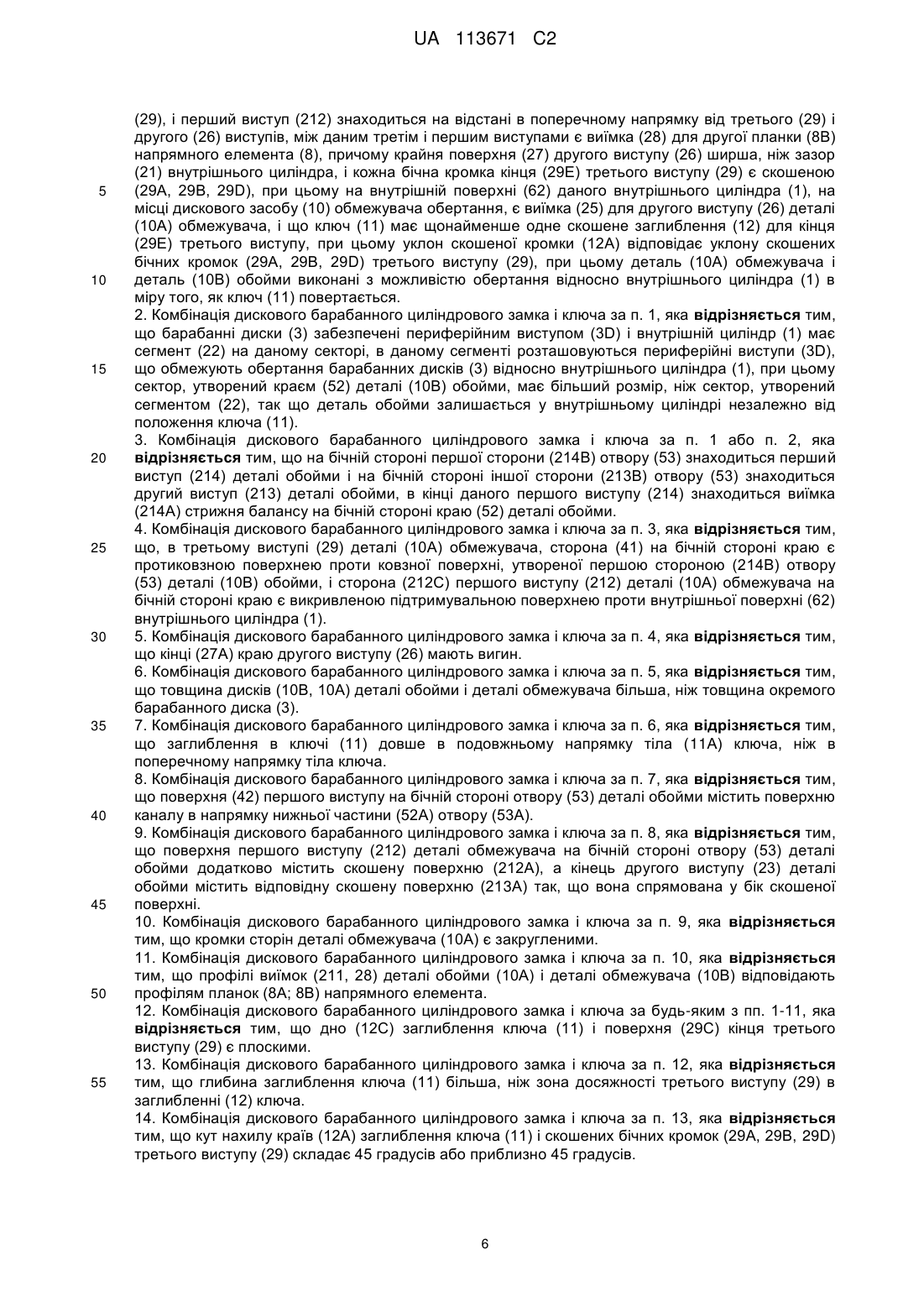

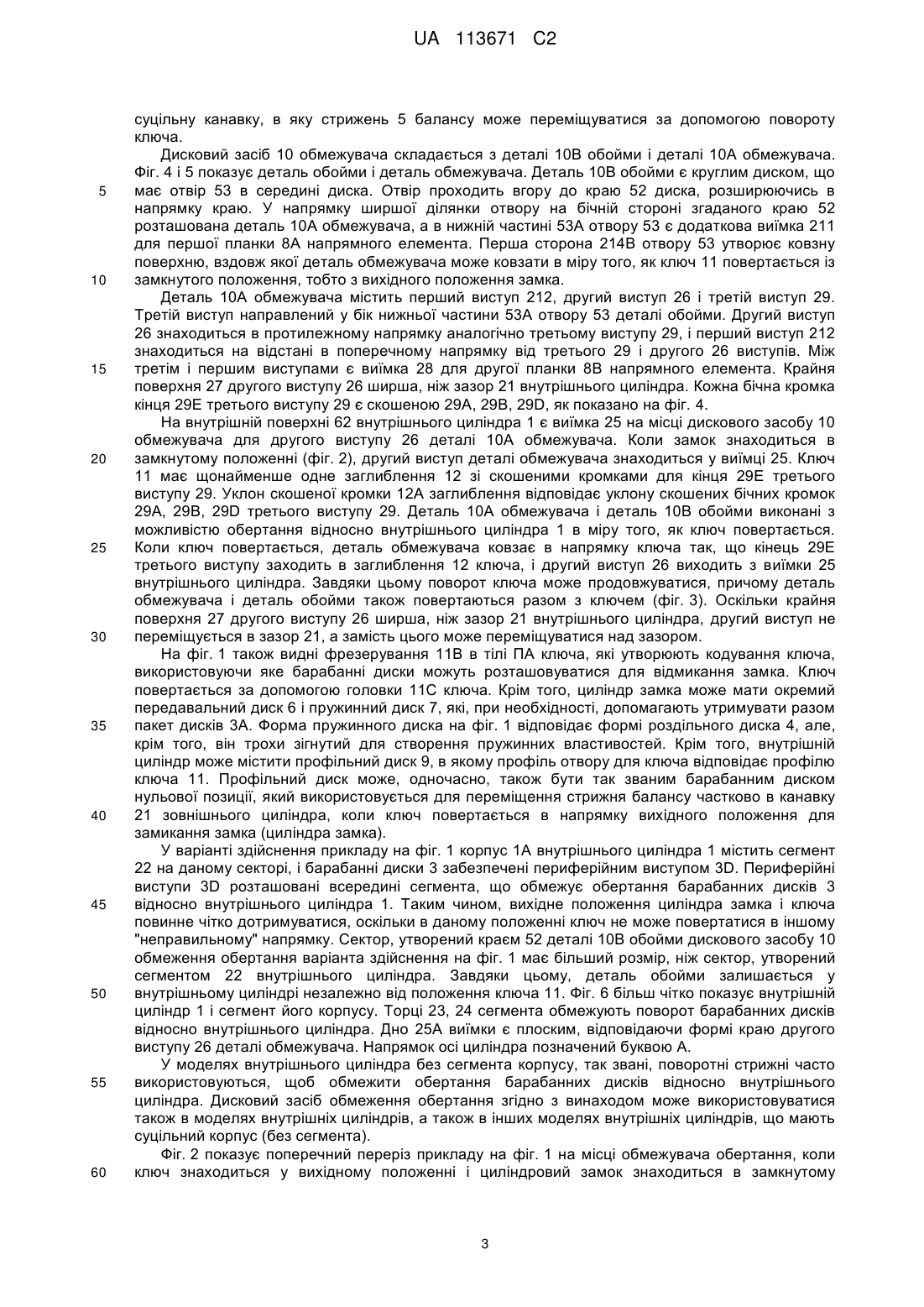

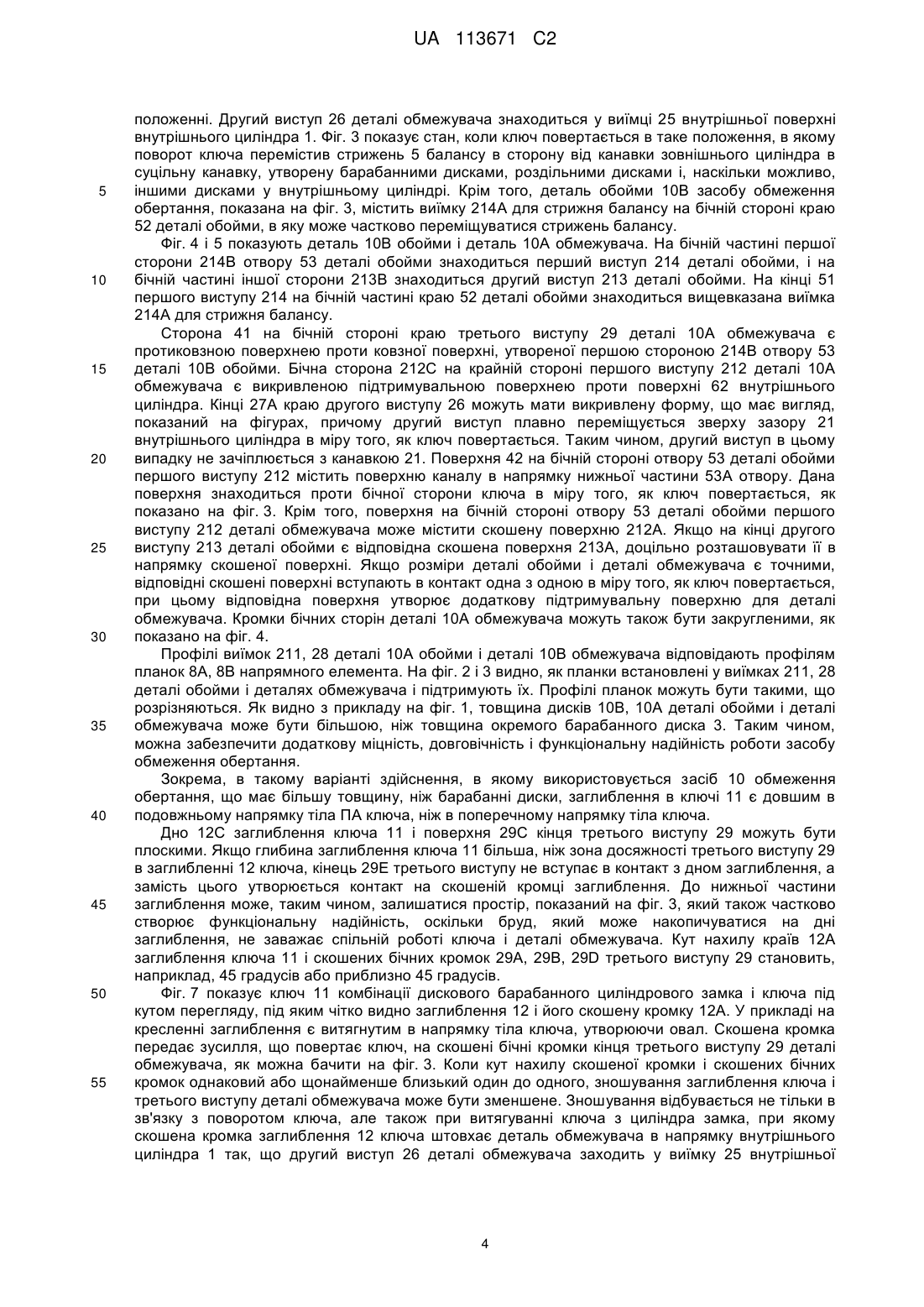

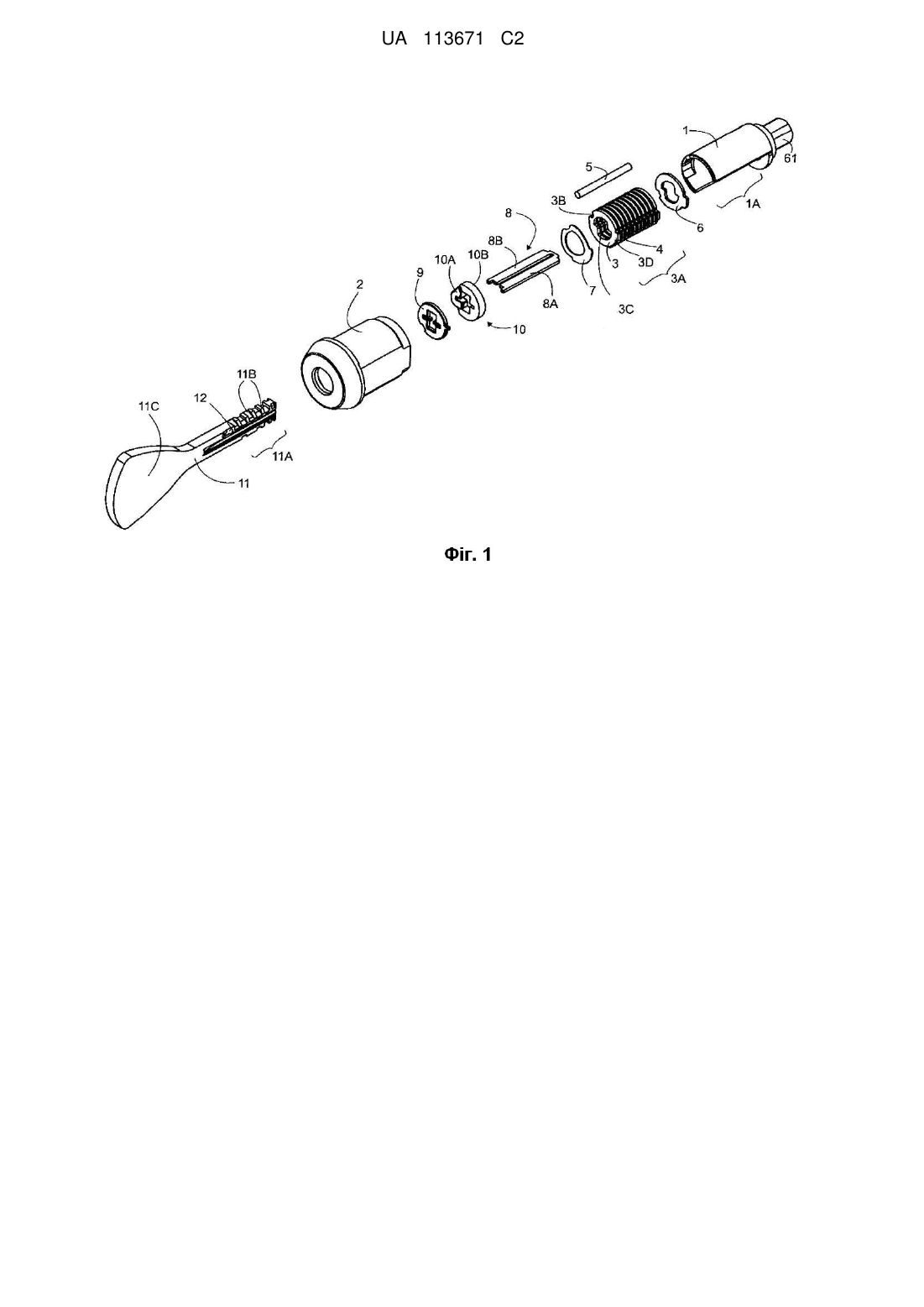

Реферат: Дисковий засіб (10) обмежувача обертання комбінації дискового барабанного циліндрового замка і ключа виконаний з можливістю повертатися ключем (11), причому засіб обмеження обертання не має деталей, прикріплених без можливості обертання до внутрішнього циліндра (1). Дисковий засіб (10) обмежувача обертання утворений деталлю (10В) обойми і деталлю (10А) обмежувача. Деталь (10В) обойми є круглим диском, що має отвір (53) всередині диска. Отвір проходить вгору до краю (52) диска, розширюючись в напрямку краю, і в напрямку сегмента на ширшій стороні отвору розташована деталь (10А) обмежувача. На внутрішній поверхні (62) внутрішнього циліндра (1) є виїмка (25) на місці дискового засобу (10) обмежувача обертання. Ключ (11) має щонайменше одне заглиблення (12) зі скошеними кромками. UA 113671 C2 (12) UA 113671 C2 UA 113671 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки винаходу Винахід стосується комбінації дискового барабанного циліндрового замка і ключа, в якій барабанні диски циліндрового замка виконані з можливістю повертатися ключем. Попередній рівень техніки У дискових барабанних циліндрових замках поворотні барабанні диски використовуються для того, щоб розпізнавати спеціальний код ключа і відкривати замок. Введення ключа в дисковий барабанний циліндровий замок не забезпечує розпізнавання коду, і тільки поворот ключа спричиняє обертання барабанних дисків відповідно до фрезерувань ключа і, таким чином, розпізнавання коду ключа. Було помічено, що якщо ключ, з якої-небудь причини, не повністю введений в дисковий барабанний циліндровий замок, то повороти ключа можуть, в цьому випадку, викликати незначний поворот барабанних дисків з їх спільного вихідного положення. Вихідне положення означає положення, при якому ключ може бути введений в циліндровий замок. У вихідному положенні замок (циліндровий замок) знаходиться також в замкнутому положенні. Якщо деякі з барабанних дисків трохи відхиляються від вихідного положення, то в цьому випадку введення ключа в замок не відбувається плавно, замість цього, як показує досвід, це буде складно або неможливо виконати. Ключ необхідно повернути декілька разів зі сторони в сторону для того, щоб він повністю опинився в циліндровому замку. Для того, щоб цього уникнути, дискові барабанні циліндрові замки часто забезпечуються обмежувачем обертання. Обмежувач обертання є механізмом, який запобігає повороту ключа в дисковому барабанному циліндровому замку, якщо ключ не повністю введений в циліндр. Обмежувач обертання дозволяє повернути ключ в циліндровому замку, коли ключ повністю введений в циліндр. Патентна публікація FI 81429 представляє відомий обмежувач обертання дискового барабанного циліндрового замка. Обмежувач обертання містить обойму у вигляді кільця і дві частини обмежувача. Як обойма, так і частини обмежувача мають форму диска. Обойма приєднана до внутрішнього циліндра дискового барабанного циліндрового замка таким чином, що не може обертатися. Кільцева обойма оточує частини обмежувача. Ключ має канавки на обох сторонах ключа на місці обмежувача обертання. Якщо ключ не повністю введений в циліндровий замок, то якщо виконується спроба повернути ключ, поверхня його тіла утримує частини обмежувача проти виїмок внутрішньої кромки кільцевої обойми, при цьому ключ не здатний обертатися. Частини обмежувача можуть переміщуватися в напрямку ключа, коли він повністю введений в циліндровий замок і його повертають. Тоді частини обмежувача частково переміщуються в канавки ключа і звільняються з кільцевої обойми в міру того, як ключ повертається. Ключ може бути, таким чином, повернутий так, що барабанні диски можуть переміститися в потрібне положення для відмикання замка. Потім внутрішній циліндр може повертатися в міру того, як ключ повертається далі. Патентна публікація FI 931349 представляє другий обмежувач обертання, що має дискові деталі. Крім того, існують обмежувачі обертання зі складнішими деталями, наприклад, кульками і пружинами. Обмежувач обертання також запобігає витягуванню ключа з циліндра замка, який знаходиться не у вихідному положенні. Обмежувач обертання робить дисковий барабанний циліндровий замок функціонально надійнішим. У ключовому каналі (каналі, в який вводиться ключ) дискового барабанного циліндрового замка часто також розміщують напрямний елемент, що складається з двох планок, які встановлюються проти бічних сторін ключа, що вводиться в циліндровий замок. Крім того, напрямний елемент запобігає змішуванню дисків в пакеті, а також зношуванню ключа, оскільки спрямовує ключ в ключовий канал в потрібному положенні. Напрямний елемент часто з'єднаний з обмежувачем обертання. Хоча відомі обмежувачі обертання підходять для широкого використання в дискових барабанних циліндрових замках, вони, проте, не використовуються у всіх моделях циліндрів. Сучасні обмежувачі обертання встановлюються на індивідуальній основі від випадку до випадку в певних моделях циліндрів, наприклад, в циліндрі дискового барабанного циліндрового замка, в якому внутрішній циліндр утворює суцільне кільце за винятком зазору для стрижня балансу, або в циліндрі дискового барабанного циліндрового замка, в якому внутрішній циліндр відсічений від певного сектора. Додатково, є обмеження при виробництві циліндрового замка без обмежувача обертання або забезпеченого обмежувачем обертання. Короткий опис винаходу Задачею винаходу є зменшення/виключення проблем відомого рівня техніки. Рішення задачі досягається способом, описаним в незалежному пункті формули винаходу. Залежні пункти формули винаходу описують різні варіанти здійснення винаходу. У рішенні згідно з винаходом, засіб обмеження обертання виконаний з можливістю повертатися ключем, причому частини, що 1 UA 113671 C2 5 10 15 20 25 30 35 40 45 50 55 60 обмежують обертання, не мають деталей, приєднаних до внутрішнього циліндра без можливості обертання. Дисковий барабанний циліндровий замок комбінації дискового барабанного циліндрового замка і ключа згідно з винаходом містить дисковий засіб 10 обмежувача обертання, який складається з деталі 10В обойми і деталі 10А обмежувача. Деталь 10В обойми є круглим диском, що має отвір 53 в середині диска. Отвір проходить вгору до краю 52 диска, розширюючись в напрямку краю, при цьому в напрямку ділянки на бічній стороні згаданого краю 52 розташована деталь 10А обмежувача (фіг. 2 і 3), а інша сторона 24В отвору 53 утворює ковзну поверхню, вздовж якої може ковзати деталь обмежувача в міру того, як ключ 11 повертається із замкнутого положення замка. Деталь 10А обмежувача містить перший виступ 212, другий виступ 26 і третій виступ 29. Третій виступ спрямований у бік нижньої частини 53А отвору 53 деталі обойми, другий виступ 26 знаходиться в протилежному напрямку, як і третій виступ 29, і перший виступ 212 знаходиться на відстані в поперечному напрямку в сторону від третього 29 і другого 26 виступів. Крайня поверхня 27 другого виступу 26 є ширшою, ніж зазор 21 внутрішнього циліндра. Кожна бічна кромка кінця 29Е третього виступу 29 є скошеною 29А, 29В, 29D. На нижній частині 53А отвору 53 деталі обойми додатково є виїмка 211 для другої планки 8А напрямного елемента, і між третім і першим виступами деталі обмежувача є виїмка 28 для другої планки 8В напрямного елемента. На внутрішній поверхні 62 внутрішнього циліндра 1 є виїмка 25 на місці дискового засобу 10 обмежувача для другого виступу 26 деталі 10А обмежувача. Ключ 11 має щонайменше одне заглиблення 12 зі скошеною кромкою для кінця 29Е третього виступу. Уклон скошеної кромки 12А заглиблення відповідає уклону скошених бічних кромок 29 А, 29В, 29D третього виступу 29. Деталь 10А обмежувача і деталь 10В обойми виконані з можливістю обертання відносно внутрішнього циліндра 1 в міру того, як ключ повертається, причому кінець 29Е деталі обмежувача ковзає в заглиблення ключа, і другий виступ 26 деталі обмежувача виходить з виїмки 25 внутрішнього циліндра. Короткий опис креслень Надалі винахід описаний детальніше за допомогою прикладених креслень, на яких Фіг. 1 показує приклад комбінації ключа і циліндрового замка згідно з винаходом з окремими частинами циліндра, Фіг. 2 показує поперечний переріз прикладу на фіг. 1 з ключем у вихідному положенні на місці засобу обмеження обертання, Фіг. 3 показує поперечний переріз прикладу на фіг. 1 з ключем при повороті на місці засобу обмеження обертання, Фіг. 4 показує приклад деталі обмежувача засобу обмежувача обертання згідно з винаходом, Фіг. 5 показує приклад деталі обойми засобу обмежувача обертання згідно з винаходом, Фіг. 6 показує приклад внутрішнього циліндра згідно з винаходом, і Фіг. 7 показує приклад ключа згідно з винаходом. Опис винаходу Фіг. 1 показує приклад комбінації дискового барабанного циліндрового замка і ключа згідно з винаходом. На кресленні частини циліндра розділені для ілюстрації взаємного розташування частин одна відносно одної. Дисковий барабанний циліндровий замок комбінації містить зовнішній циліндр 2 і внутрішній циліндр 1, який обертається всередині нього. Внутрішній циліндр містить ділянку 1А корпусу і задню частину 61. Задня частина може бути об'єднана, наприклад, з болтовим механізмом тіла замка. Зовнішній циліндр може бути об'єднаний, залежно від місця встановлення, наприклад, з дверима або іншою частиною. Конструкція зовнішнього циліндра також значно варіюється залежно від місця встановлення. Внутрішній циліндр має пакет дисків 3A, який містить барабанні диски 3, забезпечені центральним отвором 3С і периферійним заглибленням 3В, і роздільні диски 4. Роздільні диски відділяють барабанні диски один від одного. Центральні отвори 3A барабанних дисків і роздільних дисків утворюють суцільний канал, тобто частину ключового каналу, що має напрямний елемент 8. Напрямний елемент містить дві планки 8А, 8В. У даному варіанті здійснення, планки з'єднані одна з одною від кінців на бічній стороні нижньої частини внутрішнього циліндра. Внутрішній циліндр 1 додатково містить дисковий засіб 10 обмежувача обертання, який знаходиться в з'єднанні з напрямним елементом 8 і стрижнем 5 балансу, який в замкнутому положенні замка розташовується частково в канавці 2А у зовнішньому циліндрі 2, і, частково, в зазорі 21 у внутрішньому циліндрі 1. Канавка зовнішнього циліндра показана на фіг. 2 і 3. Барабанні диски 3 можуть повертатися ключем 1 комбінації в таке положення, в якому периферійні заглиблення 3В знаходяться на місці зазору 21 внутрішнього циліндра, утворюючи 2 UA 113671 C2 5 10 15 20 25 30 35 40 45 50 55 60 суцільну канавку, в яку стрижень 5 балансу може переміщуватися за допомогою повороту ключа. Дисковий засіб 10 обмежувача складається з деталі 10В обойми і деталі 10А обмежувача. Фіг. 4 і 5 показує деталь обойми і деталь обмежувача. Деталь 10В обойми є круглим диском, що має отвір 53 в середині диска. Отвір проходить вгору до краю 52 диска, розширюючись в напрямку краю. У напрямку ширшої ділянки отвору на бічній стороні згаданого краю 52 розташована деталь 10А обмежувача, а в нижній частині 53А отвору 53 є додаткова виїмка 211 для першої планки 8А напрямного елемента. Перша сторона 214В отвору 53 утворює ковзну поверхню, вздовж якої деталь обмежувача може ковзати в міру того, як ключ 11 повертається із замкнутого положення, тобто з вихідного положення замка. Деталь 10А обмежувача містить перший виступ 212, другий виступ 26 і третій виступ 29. Третій виступ направлений у бік нижньої частини 53А отвору 53 деталі обойми. Другий виступ 26 знаходиться в протилежному напрямку аналогічно третьому виступу 29, і перший виступ 212 знаходиться на відстані в поперечному напрямку від третього 29 і другого 26 виступів. Між третім і першим виступами є виїмка 28 для другої планки 8В напрямного елемента. Крайня поверхня 27 другого виступу 26 ширша, ніж зазор 21 внутрішнього циліндра. Кожна бічна кромка кінця 29Е третього виступу 29 є скошеною 29А, 29В, 29D, як показано на фіг. 4. На внутрішній поверхні 62 внутрішнього циліндра 1 є виїмка 25 на місці дискового засобу 10 обмежувача для другого виступу 26 деталі 10А обмежувача. Коли замок знаходиться в замкнутому положенні (фіг. 2), другий виступ деталі обмежувача знаходиться у виїмці 25. Ключ 11 має щонайменше одне заглиблення 12 зі скошеними кромками для кінця 29Е третього виступу 29. Уклон скошеної кромки 12А заглиблення відповідає уклону скошених бічних кромок 29А, 29В, 29D третього виступу 29. Деталь 10А обмежувача і деталь 10В обойми виконані з можливістю обертання відносно внутрішнього циліндра 1 в міру того, як ключ повертається. Коли ключ повертається, деталь обмежувача ковзає в напрямку ключа так, що кінець 29Е третього виступу заходить в заглиблення 12 ключа, і другий виступ 26 виходить з виїмки 25 внутрішнього циліндра. Завдяки цьому поворот ключа може продовжуватися, причому деталь обмежувача і деталь обойми також повертаються разом з ключем (фіг. 3). Оскільки крайня поверхня 27 другого виступу 26 ширша, ніж зазор 21 внутрішнього циліндра, другий виступ не переміщується в зазор 21, а замість цього може переміщуватися над зазором. На фіг. 1 також видні фрезерування 11В в тілі ПА ключа, які утворюють кодування ключа, використовуючи яке барабанні диски можуть розташовуватися для відмикання замка. Ключ повертається за допомогою головки 11С ключа. Крім того, циліндр замка може мати окремий передавальний диск 6 і пружинний диск 7, які, при необхідності, допомагають утримувати разом пакет дисків 3А. Форма пружинного диска на фіг. 1 відповідає формі роздільного диска 4, але, крім того, він трохи зігнутий для створення пружинних властивостей. Крім того, внутрішній циліндр може містити профільний диск 9, в якому профіль отвору для ключа відповідає профілю ключа 11. Профільний диск може, одночасно, також бути так званим барабанним диском нульової позиції, який використовується для переміщення стрижня балансу частково в канавку 21 зовнішнього циліндра, коли ключ повертається в напрямку вихідного положення для замикання замка (циліндра замка). У варіанті здійснення прикладу на фіг. 1 корпус 1А внутрішнього циліндра 1 містить сегмент 22 на даному секторі, і барабанні диски 3 забезпечені периферійним виступом 3D. Периферійні виступи 3D розташовані всередині сегмента, що обмежує обертання барабанних дисків 3 відносно внутрішнього циліндра 1. Таким чином, вихідне положення циліндра замка і ключа повинне чітко дотримуватися, оскільки в даному положенні ключ не може повертатися в іншому "неправильному" напрямку. Сектор, утворений краєм 52 деталі 10В обойми дискового засобу 10 обмеження обертання варіанта здійснення на фіг. 1 має більший розмір, ніж сектор, утворений сегментом 22 внутрішнього циліндра. Завдяки цьому, деталь обойми залишається у внутрішньому циліндрі незалежно від положення ключа 11. Фіг. 6 більш чітко показує внутрішній циліндр 1 і сегмент його корпусу. Торці 23, 24 сегмента обмежують поворот барабанних дисків відносно внутрішнього циліндра. Дно 25А виїмки є плоским, відповідаючи формі краю другого виступу 26 деталі обмежувача. Напрямок осі циліндра позначений буквою А. У моделях внутрішнього циліндра без сегмента корпусу, так звані, поворотні стрижні часто використовуються, щоб обмежити обертання барабанних дисків відносно внутрішнього циліндра. Дисковий засіб обмеження обертання згідно з винаходом може використовуватися також в моделях внутрішніх циліндрів, а також в інших моделях внутрішніх циліндрів, що мають суцільний корпус (без сегмента). Фіг. 2 показує поперечний переріз прикладу на фіг. 1 на місці обмежувача обертання, коли ключ знаходиться у вихідному положенні і циліндровий замок знаходиться в замкнутому 3 UA 113671 C2 5 10 15 20 25 30 35 40 45 50 55 положенні. Другий виступ 26 деталі обмежувача знаходиться у виїмці 25 внутрішньої поверхні внутрішнього циліндра 1. Фіг. 3 показує стан, коли ключ повертається в таке положення, в якому поворот ключа перемістив стрижень 5 балансу в сторону від канавки зовнішнього циліндра в суцільну канавку, утворену барабанними дисками, роздільними дисками і, наскільки можливо, іншими дисками у внутрішньому циліндрі. Крім того, деталь обойми 10В засобу обмеження обертання, показана на фіг. 3, містить виїмку 214А для стрижня балансу на бічній стороні краю 52 деталі обойми, в яку може частково переміщуватися стрижень балансу. Фіг. 4 і 5 показують деталь 10В обойми і деталь 10А обмежувача. На бічній частині першої сторони 214В отвору 53 деталі обойми знаходиться перший виступ 214 деталі обойми, і на бічній частині іншої сторони 213В знаходиться другий виступ 213 деталі обойми. На кінці 51 першого виступу 214 на бічній частині краю 52 деталі обойми знаходиться вищевказана виїмка 214А для стрижня балансу. Сторона 41 на бічній стороні краю третього виступу 29 деталі 10А обмежувача є протиковзною поверхнею проти ковзної поверхні, утвореної першою стороною 214В отвору 53 деталі 10В обойми. Бічна сторона 212С на крайній стороні першого виступу 212 деталі 10А обмежувача є викривленою підтримувальною поверхнею проти поверхні 62 внутрішнього циліндра. Кінці 27А краю другого виступу 26 можуть мати викривлену форму, що має вигляд, показаний на фігурах, причому другий виступ плавно переміщується зверху зазору 21 внутрішнього циліндра в міру того, як ключ повертається. Таким чином, другий виступ в цьому випадку не зачіплюється з канавкою 21. Поверхня 42 на бічній стороні отвору 53 деталі обойми першого виступу 212 містить поверхню каналу в напрямку нижньої частини 53А отвору. Дана поверхня знаходиться проти бічної сторони ключа в міру того, як ключ повертається, як показано на фіг. 3. Крім того, поверхня на бічній стороні отвору 53 деталі обойми першого виступу 212 деталі обмежувача може містити скошену поверхню 212А. Якщо на кінці другого виступу 213 деталі обойми є відповідна скошена поверхня 213А, доцільно розташовувати її в напрямку скошеної поверхні. Якщо розміри деталі обойми і деталі обмежувача є точними, відповідні скошені поверхні вступають в контакт одна з одною в міру того, як ключ повертається, при цьому відповідна поверхня утворює додаткову підтримувальну поверхню для деталі обмежувача. Кромки бічних сторін деталі 10А обмежувача можуть також бути закругленими, як показано на фіг. 4. Профілі виїмок 211, 28 деталі 10А обойми і деталі 10В обмежувача відповідають профілям планок 8А, 8В напрямного елемента. На фіг. 2 і 3 видно, як планки встановлені у виїмках 211, 28 деталі обойми і деталях обмежувача і підтримують їх. Профілі планок можуть бути такими, що розрізняються. Як видно з прикладу на фіг. 1, товщина дисків 10В, 10А деталі обойми і деталі обмежувача може бути більшою, ніж товщина окремого барабанного диска 3. Таким чином, можна забезпечити додаткову міцність, довговічність і функціональну надійність роботи засобу обмеження обертання. Зокрема, в такому варіанті здійснення, в якому використовується засіб 10 обмеження обертання, що має більшу товщину, ніж барабанні диски, заглиблення в ключі 11 є довшим в подовжньому напрямку тіла ПА ключа, ніж в поперечному напрямку тіла ключа. Дно 12С заглиблення ключа 11 і поверхня 29С кінця третього виступу 29 можуть бути плоскими. Якщо глибина заглиблення ключа 11 більша, ніж зона досяжності третього виступу 29 в заглибленні 12 ключа, кінець 29Е третього виступу не вступає в контакт з дном заглиблення, а замість цього утворюється контакт на скошеній кромці заглиблення. До нижньої частини заглиблення може, таким чином, залишатися простір, показаний на фіг. 3, який також частково створює функціональну надійність, оскільки бруд, який може накопичуватися на дні заглиблення, не заважає спільній роботі ключа і деталі обмежувача. Кут нахилу країв 12А заглиблення ключа 11 і скошених бічних кромок 29А, 29В, 29D третього виступу 29 становить, наприклад, 45 градусів або приблизно 45 градусів. Фіг. 7 показує ключ 11 комбінації дискового барабанного циліндрового замка і ключа під кутом перегляду, під яким чітко видно заглиблення 12 і його скошену кромку 12А. У прикладі на кресленні заглиблення є витягнутим в напрямку тіла ключа, утворюючи овал. Скошена кромка передає зусилля, що повертає ключ, на скошені бічні кромки кінця третього виступу 29 деталі обмежувача, як можна бачити на фіг. 3. Коли кут нахилу скошеної кромки і скошених бічних кромок однаковий або щонайменше близький один до одного, зношування заглиблення ключа і третього виступу деталі обмежувача може бути зменшене. Зношування відбувається не тільки в зв'язку з поворотом ключа, але також при витягуванні ключа з циліндра замка, при якому скошена кромка заглиблення 12 ключа штовхає деталь обмежувача в напрямку внутрішнього циліндра 1 так, що другий виступ 26 деталі обмежувача заходить у виїмку 25 внутрішньої 4 UA 113671 C2 5 10 15 20 25 30 поверхні внутрішнього циліндра. У відомому дисковому обмежувачі обертання бічні кромки частин обмежувача і кромки заглиблення зношуються відносно сильно. Зношування кінчика тіла ключа і деталі обмежувача може також відбуватися при введеному ключі, якщо деталь обмежувача 10А має можливість трохи переміщуватися, наприклад, через зовнішню вібрацію. При меншому зношуванні спільна робота деталі обмежувача і ключа залишається функціонально надійнішою протягом тривалішого періоду часу. Якщо глибина заглиблення 12 така, що кінець 29E третього виступу деталі обмежувача утворює контакт з нижньою частиною 2С заглиблення, то вона і кінець виступу також беруть участь в передачі зусиль між ключем і деталлю обмежувача. Якщо ключ несиметричний (тобто ключ не може бути введений в циліндр замка також в переверненому положенні, таким чином, змінюючи своє положення на 180 градусів), то одного заглиблення 12 досить. У симетричних рішеннях, наприклад, в прикладі на кресленнях, є два заглиблення. Як згадано вище, дисковий обмежувач обертання з двох частин підходить для використання також у внутрішніх циліндрах без сегмента корпусу для барабанних дисків. Дисковий обмежувач обертання з двох частин також відмінно підходить для виготовлення різних варіантів циліндрових замків. Якщо у встановленні обмежувача обертання у внутрішньому циліндрі немає необхідності в зв'язку з вимогами використання, він може не встановлюватися, і замість цього він може бути замінений, наприклад, барабанними дисками і роздільними дисками. Товщину деталі обмежувача і деталі обойми, таким чином, доцільно вибирати так, щоб вона відповідала сумарній товщині певної кількості барабанних дисків і роздільних дисків, наприклад, товщині двох барабанних дисків і двох роздільних дисків. Таким чином, можна легко виготовити дисковий барабанний циліндровий замок, забезпечений дисковим обмежувачем обертання або без нього. Крім того, виготовлення дискового обмежувача обертання з двох частин є менш дорогим, оскільки вимагає менше частин, ніж у відомих рішеннях. Як вже було вказано раніше, у відомих рішеннях кільцева обойма приєднана до внутрішнього циліндра так, що її неможливо повернути відносно внутрішнього циліндра. У світлі наведених прикладів, очевидно, що варіант здійснення відповідно до винаходу може бути забезпечений за допомогою множини різних рішень. Форми деталі обойми і деталі обмежувача можуть відрізнятися від представлених на кресленнях в даному зв'язку, також як застосування циліндра може впливати на форму частин. Очевидно, що винахід не обмежений виключно прикладами, згаданими в даному описі, а може бути реалізований за допомогою багатьох різних варіантів здійснення в об'ємі незалежного пункту формули винаходу. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Комбінація дискового барабанного циліндрового замка і ключа, в якій дисковий барабанний циліндровий замок містить зовнішній циліндр (2) і внутрішній циліндр (1) для обертання всередині нього, що має пакет дисків (3А), який містить барабанні диски (3), забезпечені центральним отвором (3С) і периферійним заглибленням (3В), і роздільні диски (4), при цьому роздільні диски відділяють барабанні диски один від одного, а центральні отвори (3А) утворюють суцільний канал, що має напрямний елемент (8), який містить дві планки (8А, 8В), при цьому даний внутрішній циліндр (1) додатково має дисковий засіб (10) обмежувача обертання, який знаходиться в з'єднанні з напрямним елементом (8), і стрижень (5) балансу, який, коли замок знаходиться в замкнутому положенні, розташований частково в канавці (2А) у зовнішньому циліндрі (2) і частково в зазорі (21) у внутрішньому циліндрі (1), дані барабанні диски (3) виконані з можливістю повертатися ключем (11) комбінації в положення, в якому периферійні заглиблення (3В) знаходяться на місці зазору (21) внутрішнього циліндра, утворюючи суцільну канавку, в яку стрижень (5) балансу може переміщуватися за допомогою повороту ключа, яка відрізняється тим, що дисковий засіб (10) обмежувача обертання складається з деталі (10В) обойми і деталі (10А) обмежувача, при цьому деталь (10В) обойми є кільцевим диском, що має отвір (53) всередині диска, при цьому даний отвір (53) проходить вгору до краю (52) диска, розширюючись в напрямку краю (52) і в напрямку до ширшої ділянки отвору (53), на бічній стороні згаданого краю (52) розташована деталь (10А) обмежувача, і на нижній частині (53А) даного отвору (53) додатково знаходиться виїмка (211) для першої планки (8А) напрямного елемента (8), і перша бічна сторона (214В) отвору (53) утворює ковзну поверхню, вздовж якої деталь (10А) обмежувача може ковзати в міру того, як ключ (11) повертається із замкнутого положення замка, при цьому деталь (10А) обмежувача містить перший виступ (212), другий виступ (26) і третій виступ (29), причому третій виступ (29) направлений у бік нижньої частини (53А) отвору (53) деталі обойми, другий виступ (26) знаходиться в протилежному напрямку, як і третій виступ 5 UA 113671 C2 5 10 15 20 25 30 35 40 45 50 55 (29), і перший виступ (212) знаходиться на відстані в поперечному напрямку від третього (29) і другого (26) виступів, між даним третім і першим виступами є виїмка (28) для другої планки (8В) напрямного елемента (8), причому крайня поверхня (27) другого виступу (26) ширша, ніж зазор (21) внутрішнього циліндра, і кожна бічна кромка кінця (29Е) третього виступу (29) є скошеною (29А, 29В, 29D), при цьому на внутрішній поверхні (62) даного внутрішнього циліндра (1), на місці дискового засобу (10) обмежувача обертання, є виїмка (25) для другого виступу (26) деталі (10А) обмежувача, і що ключ (11) має щонайменше одне скошене заглиблення (12) для кінця (29Е) третього виступу, при цьому уклон скошеної кромки (12А) відповідає уклону скошених бічних кромок (29А, 29В, 29D) третього виступу (29), при цьому деталь (10А) обмежувача і деталь (10В) обойми виконані з можливістю обертання відносно внутрішнього циліндра (1) в міру того, як ключ (11) повертається. 2. Комбінація дискового барабанного циліндрового замка і ключа за п. 1, яка відрізняється тим, що барабанні диски (3) забезпечені периферійним виступом (3D) і внутрішній циліндр (1) має сегмент (22) на даному секторі, в даному сегменті розташовуються периферійні виступи (3D), що обмежують обертання барабанних дисків (3) відносно внутрішнього циліндра (1), при цьому сектор, утворений краєм (52) деталі (10В) обойми, має більший розмір, ніж сектор, утворений сегментом (22), так що деталь обойми залишається у внутрішньому циліндрі незалежно від положення ключа (11). 3. Комбінація дискового барабанного циліндрового замка і ключа за п. 1 або п. 2, яка відрізняється тим, що на бічній стороні першої сторони (214В) отвору (53) знаходиться перший виступ (214) деталі обойми і на бічній стороні іншої сторони (213В) отвору (53) знаходиться другий виступ (213) деталі обойми, в кінці даного першого виступу (214) знаходиться виїмка (214А) стрижня балансу на бічній стороні краю (52) деталі обойми. 4. Комбінація дискового барабанного циліндрового замка і ключа за п. 3, яка відрізняється тим, що, в третьому виступі (29) деталі (10А) обмежувача, сторона (41) на бічній стороні краю є протиковзною поверхнею проти ковзної поверхні, утвореної першою стороною (214В) отвору (53) деталі (10В) обойми, і сторона (212С) першого виступу (212) деталі (10А) обмежувача на бічній стороні краю є викривленою підтримувальною поверхнею проти внутрішньої поверхні (62) внутрішнього циліндра (1). 5. Комбінація дискового барабанного циліндрового замка і ключа за п. 4, яка відрізняється тим, що кінці (27А) краю другого виступу (26) мають вигин. 6. Комбінація дискового барабанного циліндрового замка і ключа за п. 5, яка відрізняється тим, що товщина дисків (10В, 10А) деталі обойми і деталі обмежувача більша, ніж товщина окремого барабанного диска (3). 7. Комбінація дискового барабанного циліндрового замка і ключа за п. 6, яка відрізняється тим, що заглиблення в ключі (11) довше в подовжньому напрямку тіла (11А) ключа, ніж в поперечному напрямку тіла ключа. 8. Комбінація дискового барабанного циліндрового замка і ключа за п. 7, яка відрізняється тим, що поверхня (42) першого виступу на бічній стороні отвору (53) деталі обойми містить поверхню каналу в напрямку нижньої частини (52А) отвору (53А). 9. Комбінація дискового барабанного циліндрового замка і ключа за п. 8, яка відрізняється тим, що поверхня першого виступу (212) деталі обмежувача на бічній стороні отвору (53) деталі обойми додатково містить скошену поверхню (212А), а кінець другого виступу (23) деталі обойми містить відповідну скошену поверхню (213А) так, що вона спрямована у бік скошеної поверхні. 10. Комбінація дискового барабанного циліндрового замка і ключа за п. 9, яка відрізняється тим, що кромки сторін деталі обмежувача (10А) є закругленими. 11. Комбінація дискового барабанного циліндрового замка і ключа за п. 10, яка відрізняється тим, що профілі виїмок (211, 28) деталі обойми (10А) і деталі обмежувача (10В) відповідають профілям планок (8А; 8В) напрямного елемента. 12. Комбінація дискового барабанного циліндрового замка і ключа за будь-яким з пп. 1-11, яка відрізняється тим, що дно (12С) заглиблення ключа (11) і поверхня (29С) кінця третього виступу (29) є плоскими. 13. Комбінація дискового барабанного циліндрового замка і ключа за п. 12, яка відрізняється тим, що глибина заглиблення ключа (11) більша, ніж зона досяжності третього виступу (29) в заглибленні (12) ключа. 14. Комбінація дискового барабанного циліндрового замка і ключа за п. 13, яка відрізняється тим, що кут нахилу країв (12А) заглиблення ключа (11) і скошених бічних кромок (29А, 29В, 29D) третього виступу (29) складає 45 градусів або приблизно 45 градусів. 6 UA 113671 C2 7 UA 113671 C2 8 UA 113671 C2 9 UA 113671 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
