Англійський ключ для циліндрового замка

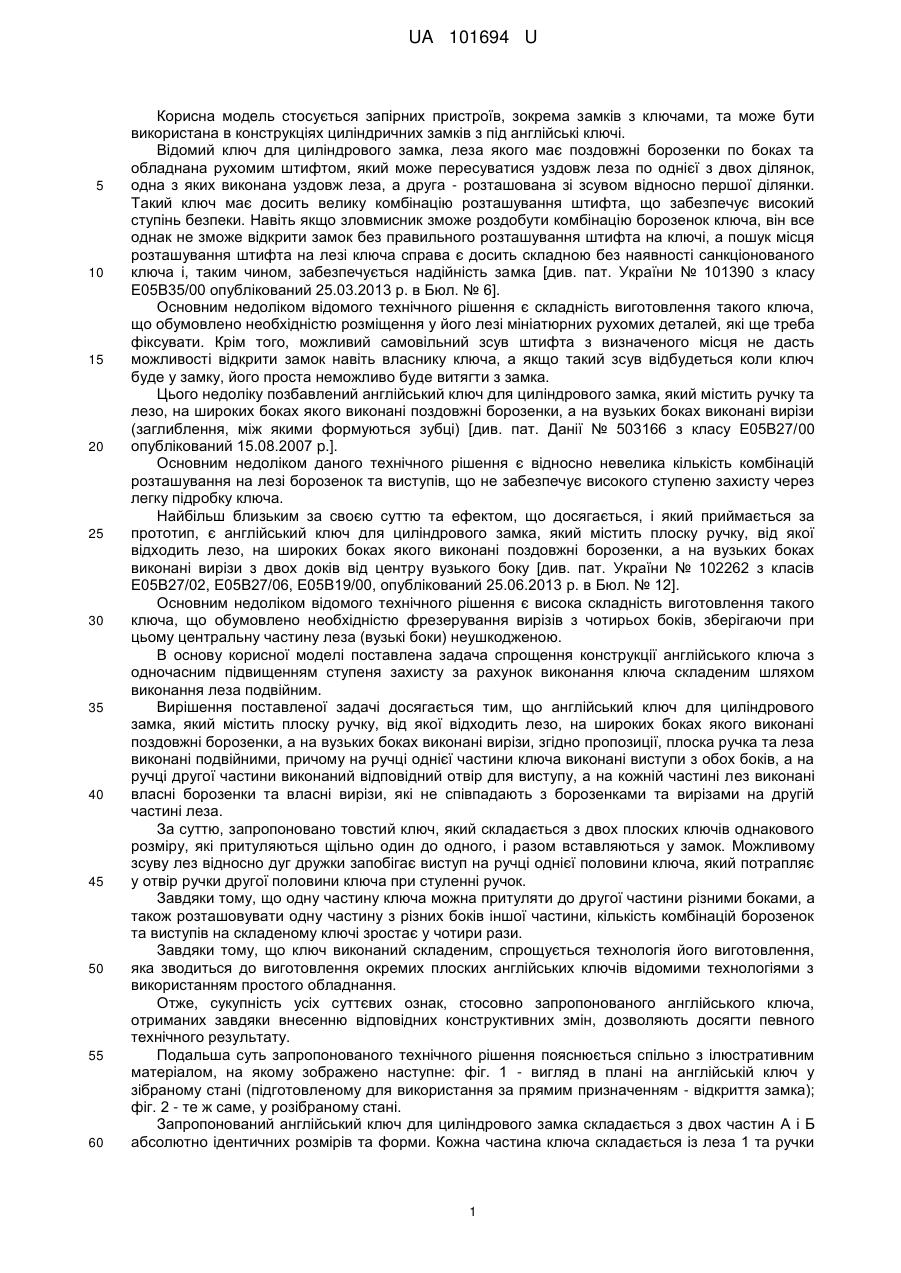

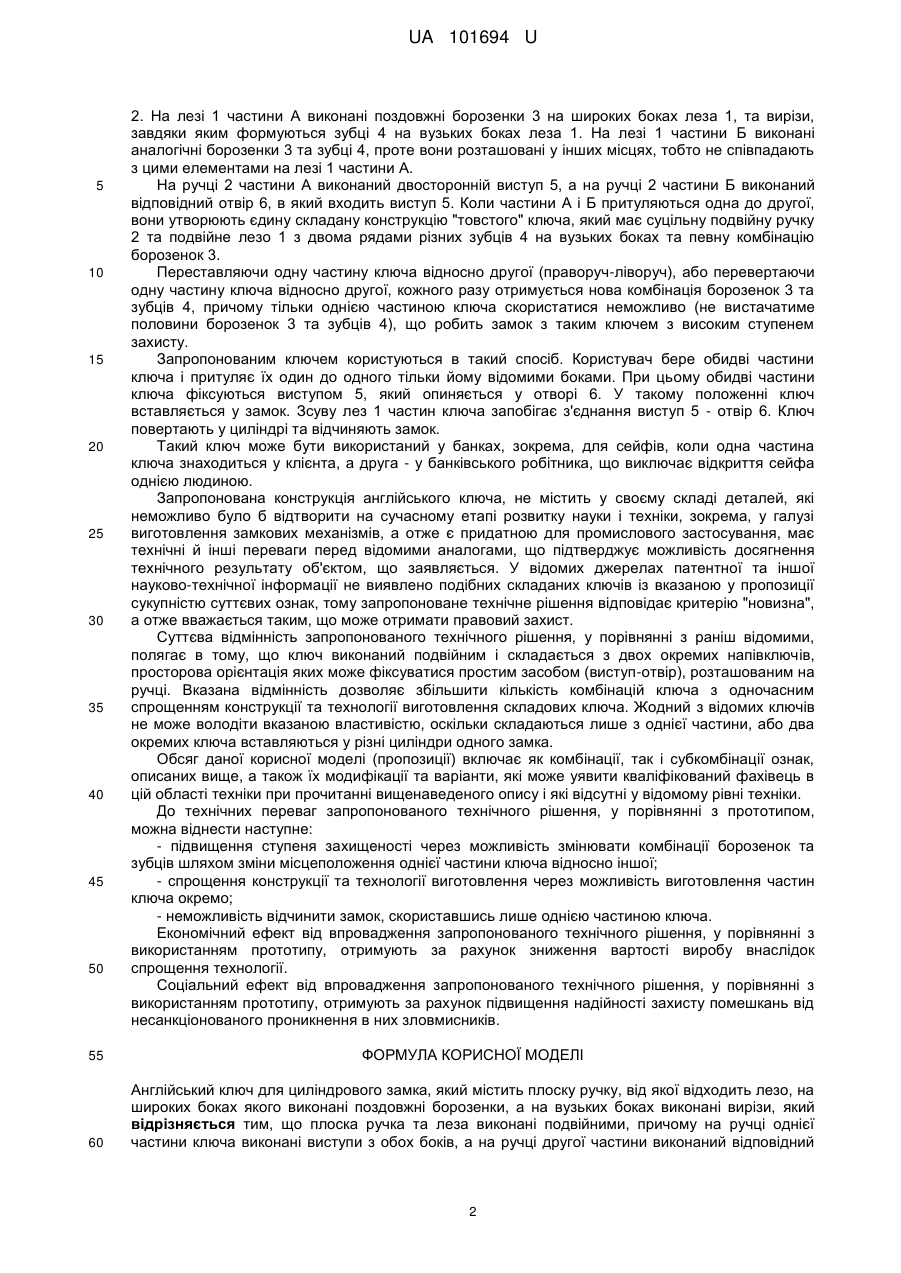

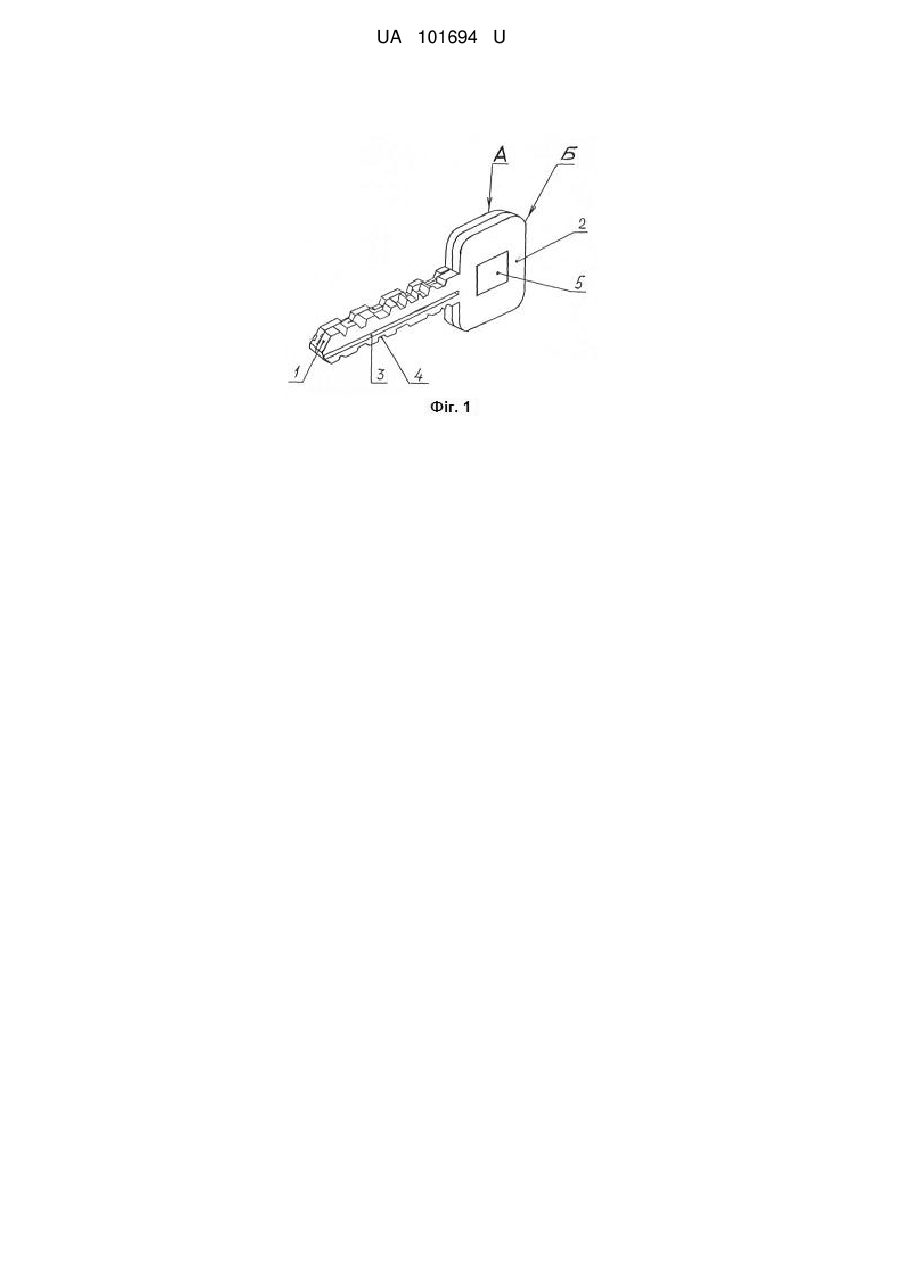

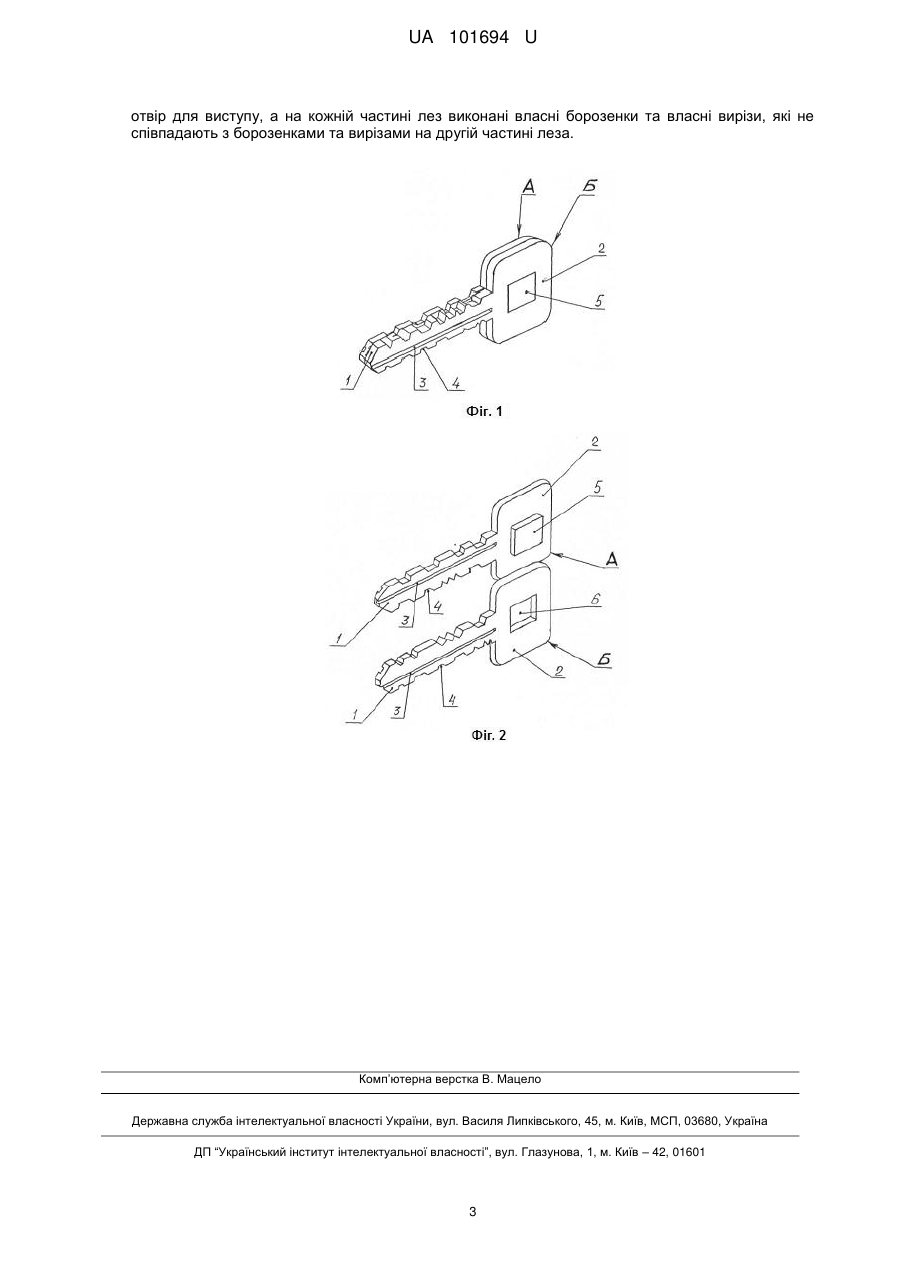

Реферат: UA 101694 U UA 101694 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується запірних пристроїв, зокрема замків з ключами, та може бути використана в конструкціях циліндричних замків з під англійські ключі. Відомий ключ для циліндрового замка, леза якого має поздовжні борозенки по боках та обладнана рухомим штифтом, який може пересуватися уздовж леза по однієї з двох ділянок, одна з яких виконана уздовж леза, а друга - розташована зі зсувом відносно першої ділянки. Такий ключ має досить велику комбінацію розташування штифта, що забезпечує високий ступінь безпеки. Навіть якщо зловмисник зможе роздобути комбінацію борозенок ключа, він все однак не зможе відкрити замок без правильного розташування штифта на ключі, а пошук місця розташування штифта на лезі ключа справа є досить складною без наявності санкціонованого ключа і, таким чином, забезпечується надійність замка [див. пат. України № 101390 з класу Е05В35/00 опублікований 25.03.2013 р. в Бюл. № 6]. Основним недоліком відомого технічного рішення є складність виготовлення такого ключа, що обумовлено необхідністю розміщення у його лезі мініатюрних рухомих деталей, які ще треба фіксувати. Крім того, можливий самовільний зсув штифта з визначеного місця не дасть можливості відкрити замок навіть власнику ключа, а якщо такий зсув відбудеться коли ключ буде у замку, його проста неможливо буде витягти з замка. Цього недоліку позбавлений англійський ключ для циліндрового замка, який містить ручку та лезо, на широких боках якого виконані поздовжні борозенки, а на вузьких боках виконані вирізи (заглиблення, між якими формуються зубці) [див. пат. Данії № 503166 з класу Е05В27/00 опублікований 15.08.2007 p.]. Основним недоліком даного технічного рішення є відносно невелика кількість комбінацій розташування на лезі борозенок та виступів, що не забезпечує високого ступеню захисту через легку підробку ключа. Найбільш близьким за своєю суттю та ефектом, що досягається, і який приймається за прототип, є англійський ключ для циліндрового замка, який містить плоску ручку, від якої відходить лезо, на широких боках якого виконані поздовжні борозенки, а на вузьких боках виконані вирізи з двох доків від центру вузького боку [див. пат. України № 102262 з класів Е05В27/02, Е05В27/06, Е05В19/00, опублікований 25.06.2013 р. в Бюл. № 12]. Основним недоліком відомого технічного рішення є висока складність виготовлення такого ключа, що обумовлено необхідністю фрезерування вирізів з чотирьох боків, зберігаючи при цьому центральну частину леза (вузькі боки) неушкодженою. В основу корисної моделі поставлена задача спрощення конструкції англійського ключа з одночасним підвищенням ступеня захисту за рахунок виконання ключа складеним шляхом виконання леза подвійним. Вирішення поставленої задачі досягається тим, що англійський ключ для циліндрового замка, який містить плоску ручку, від якої відходить лезо, на широких боках якого виконані поздовжні борозенки, а на вузьких боках виконані вирізи, згідно пропозиції, плоска ручка та леза виконані подвійними, причому на ручці однієї частини ключа виконані виступи з обох боків, а на ручці другої частини виконаний відповідний отвір для виступу, а на кожній частині лез виконані власні борозенки та власні вирізи, які не співпадають з борозенками та вирізами на другій частині леза. За суттю, запропоновано товстий ключ, який складається з двох плоских ключів однакового розміру, які притуляються щільно один до одного, і разом вставляються у замок. Можливому зсуву лез відносно дуг дружки запобігає виступ на ручці однієї половини ключа, який потрапляє у отвір ручки другої половини ключа при стуленні ручок. Завдяки тому, що одну частину ключа можна притуляти до другої частини різними боками, а також розташовувати одну частину з різних боків іншої частини, кількість комбінацій борозенок та виступів на складеному ключі зростає у чотири рази. Завдяки тому, що ключ виконаний складеним, спрощується технологія його виготовлення, яка зводиться до виготовлення окремих плоских англійських ключів відомими технологіями з використанням простого обладнання. Отже, сукупність усіх суттєвих ознак, стосовно запропонованого англійського ключа, отриманих завдяки внесенню відповідних конструктивних змін, дозволяють досягти певного технічного результату. Подальша суть запропонованого технічного рішення пояснюється спільно з ілюстративним матеріалом, на якому зображено наступне: фіг. 1 - вигляд в плані на англійській ключ у зібраному стані (підготовленому для використання за прямим призначенням - відкриття замка); фіг. 2 - те ж саме, у розібраному стані. Запропонований англійський ключ для циліндрового замка складається з двох частин А і Б абсолютно ідентичних розмірів та форми. Кожна частина ключа складається із леза 1 та ручки 1 UA 101694 U 5 10 15 20 25 30 35 40 45 50 2. На лезі 1 частини А виконані поздовжні борозенки 3 на широких боках леза 1, та вирізи, завдяки яким формуються зубці 4 на вузьких боках леза 1. На лезі 1 частини Б виконані аналогічні борозенки 3 та зубці 4, проте вони розташовані у інших місцях, тобто не співпадають з цими елементами на лезі 1 частини А. На ручці 2 частини А виконаний двосторонній виступ 5, а на ручці 2 частини Б виконаний відповідний отвір 6, в який входить виступ 5. Коли частини А і Б притуляються одна до другої, вони утворюють єдину складану конструкцію "товстого" ключа, який має суцільну подвійну ручку 2 та подвійне лезо 1 з двома рядами різних зубців 4 на вузьких боках та певну комбінацію борозенок 3. Переставляючи одну частину ключа відносно другої (праворуч-ліворуч), або перевертаючи одну частину ключа відносно другої, кожного разу отримується нова комбінація борозенок 3 та зубців 4, причому тільки однією частиною ключа скористатися неможливо (не вистачатиме половини борозенок 3 та зубців 4), що робить замок з таким ключем з високим ступенем захисту. Запропонованим ключем користуються в такий спосіб. Користувач бере обидві частини ключа і притуляє їх один до одного тільки йому відомими боками. При цьому обидві частини ключа фіксуються виступом 5, який опиняється у отворі 6. У такому положенні ключ вставляється у замок. Зсуву лез 1 частин ключа запобігає з'єднання виступ 5 - отвір 6. Ключ повертають у циліндрі та відчиняють замок. Такий ключ може бути використаний у банках, зокрема, для сейфів, коли одна частина ключа знаходиться у клієнта, а друга - у банківського робітника, що виключає відкриття сейфа однією людиною. Запропонована конструкція англійського ключа, не містить у своєму складі деталей, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, у галузі виготовлення замкових механізмів, а отже є придатною для промислового застосування, має технічні й інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено подібних складаних ключів із вказаною у пропозиції сукупністю суттєвих ознак, тому запропоноване технічне рішення відповідає критерію "новизна", а отже вважається таким, що може отримати правовий захист. Суттєва відмінність запропонованого технічного рішення, у порівнянні з раніш відомими, полягає в тому, що ключ виконаний подвійним і складається з двох окремих напівключів, просторова орієнтація яких може фіксуватися простим засобом (виступ-отвір), розташованим на ручці. Вказана відмінність дозволяє збільшити кількість комбінацій ключа з одночасним спрощенням конструкції та технології виготовлення складових ключа. Жодний з відомих ключів не може володіти вказаною властивістю, оскільки складаються лише з однієї частини, або два окремих ключа вставляються у різні циліндри одного замка. Обсяг даної корисної моделі (пропозиції) включає як комбінації, так і субкомбінації ознак, описаних вище, а також їх модифікації та варіанти, які може уявити кваліфікований фахівець в цій області техніки при прочитанні вищенаведеного опису і які відсутні у відомому рівні техніки. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: - підвищення ступеня захищеності через можливість змінювати комбінації борозенок та зубців шляхом зміни місцеположення однієї частини ключа відносно іншої; - спрощення конструкції та технології виготовлення через можливість виготовлення частин ключа окремо; - неможливість відчинити замок, скориставшись лише однією частиною ключа. Економічний ефект від впровадження запропонованого технічного рішення, у порівнянні з використанням прототипу, отримують за рахунок зниження вартості виробу внаслідок спрощення технології. Соціальний ефект від впровадження запропонованого технічного рішення, у порівнянні з використанням прототипу, отримують за рахунок підвищення надійності захисту помешкань від несанкціонованого проникнення в них зловмисників. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Англійський ключ для циліндрового замка, який містить плоску ручку, від якої відходить лезо, на широких боках якого виконані поздовжні борозенки, а на вузьких боках виконані вирізи, який відрізняється тим, що плоска ручка та леза виконані подвійними, причому на ручці однієї частини ключа виконані виступи з обох боків, а на ручці другої частини виконаний відповідний 2 UA 101694 U отвір для виступу, а на кожній частині лез виконані власні борозенки та власні вирізи, які не співпадають з борозенками та вирізами на другій частині леза. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
