Закупорювальний пристрій, вузол закупорювання та засіб індикації розкриття для пляшки з рідиною

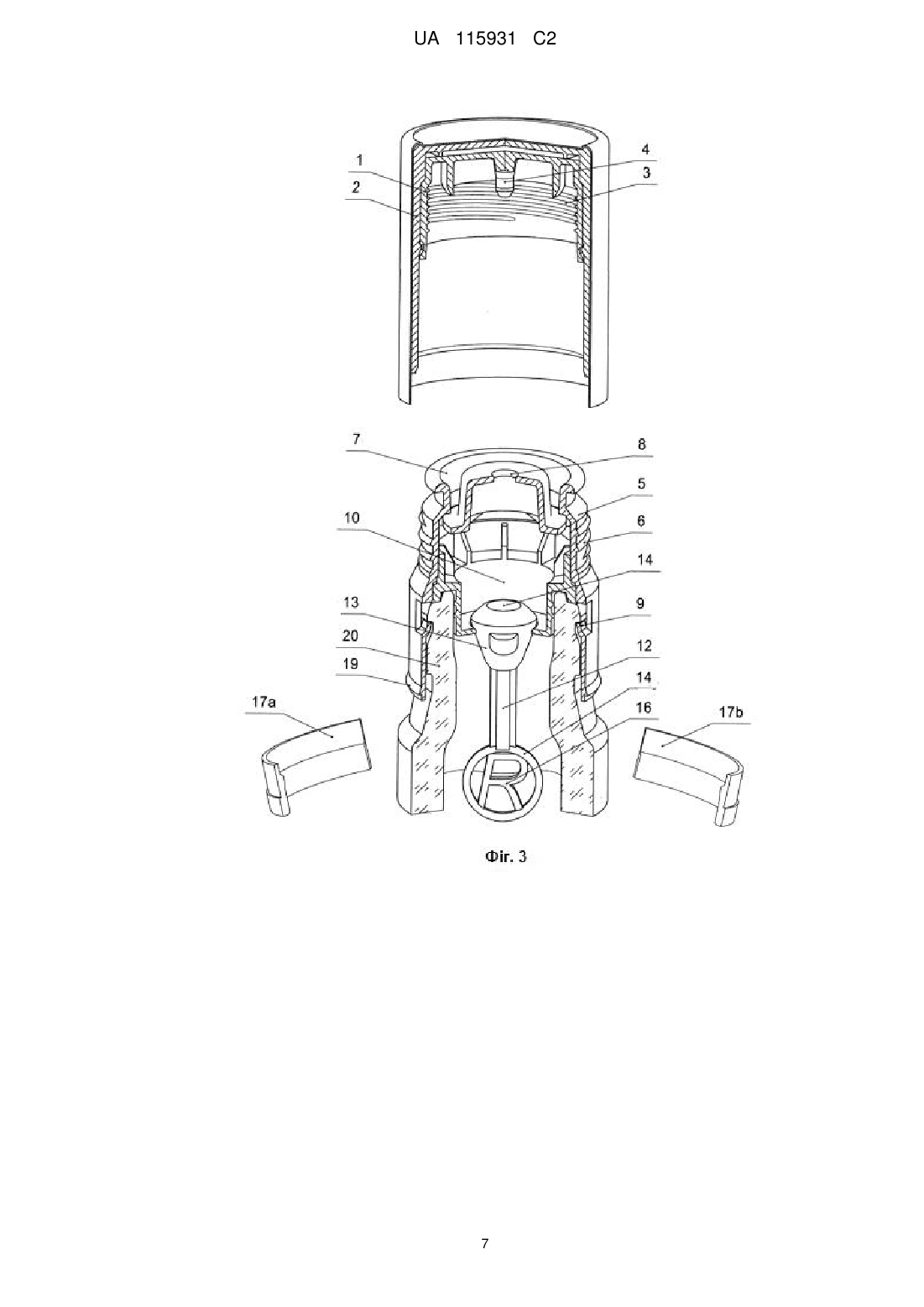

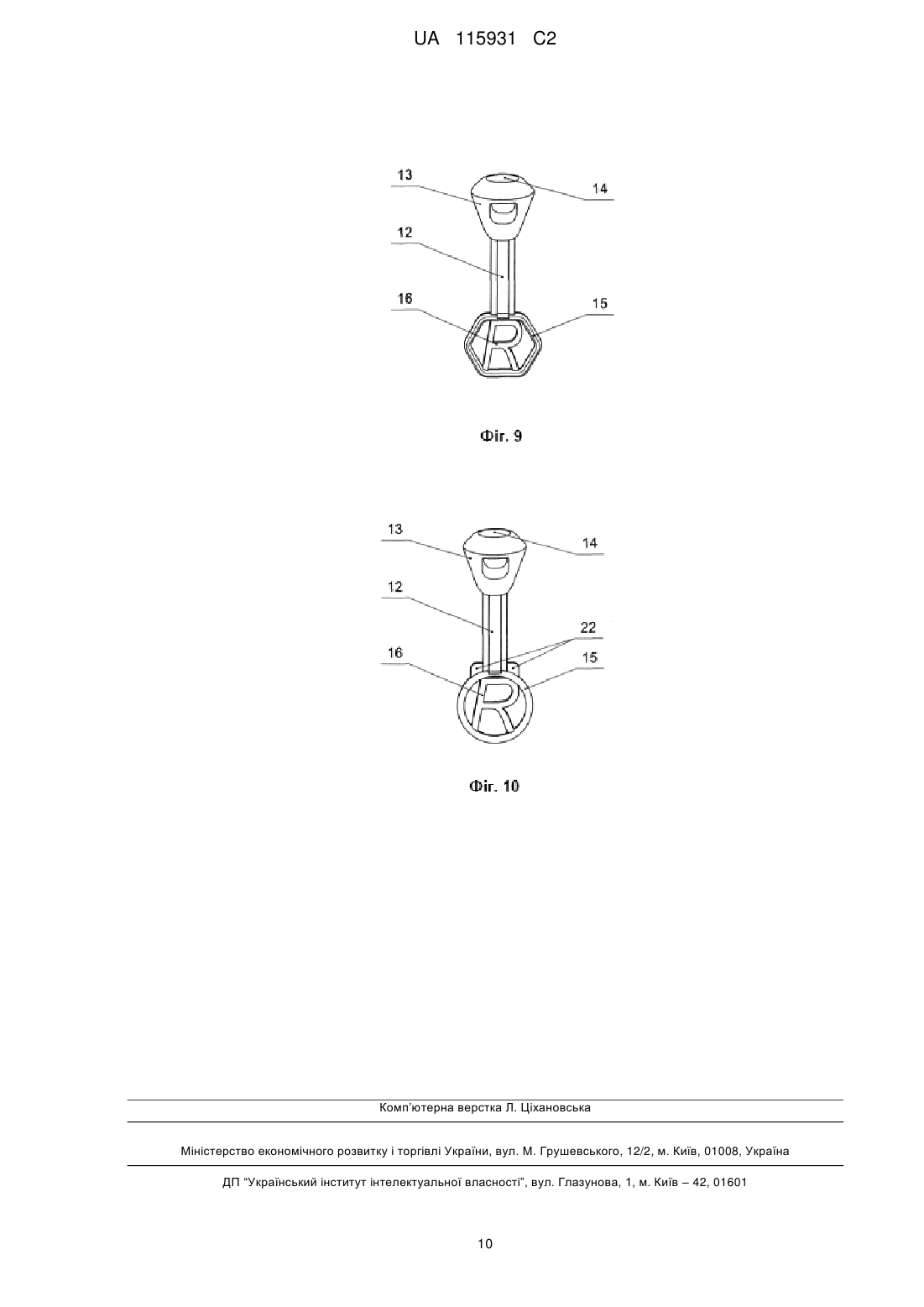

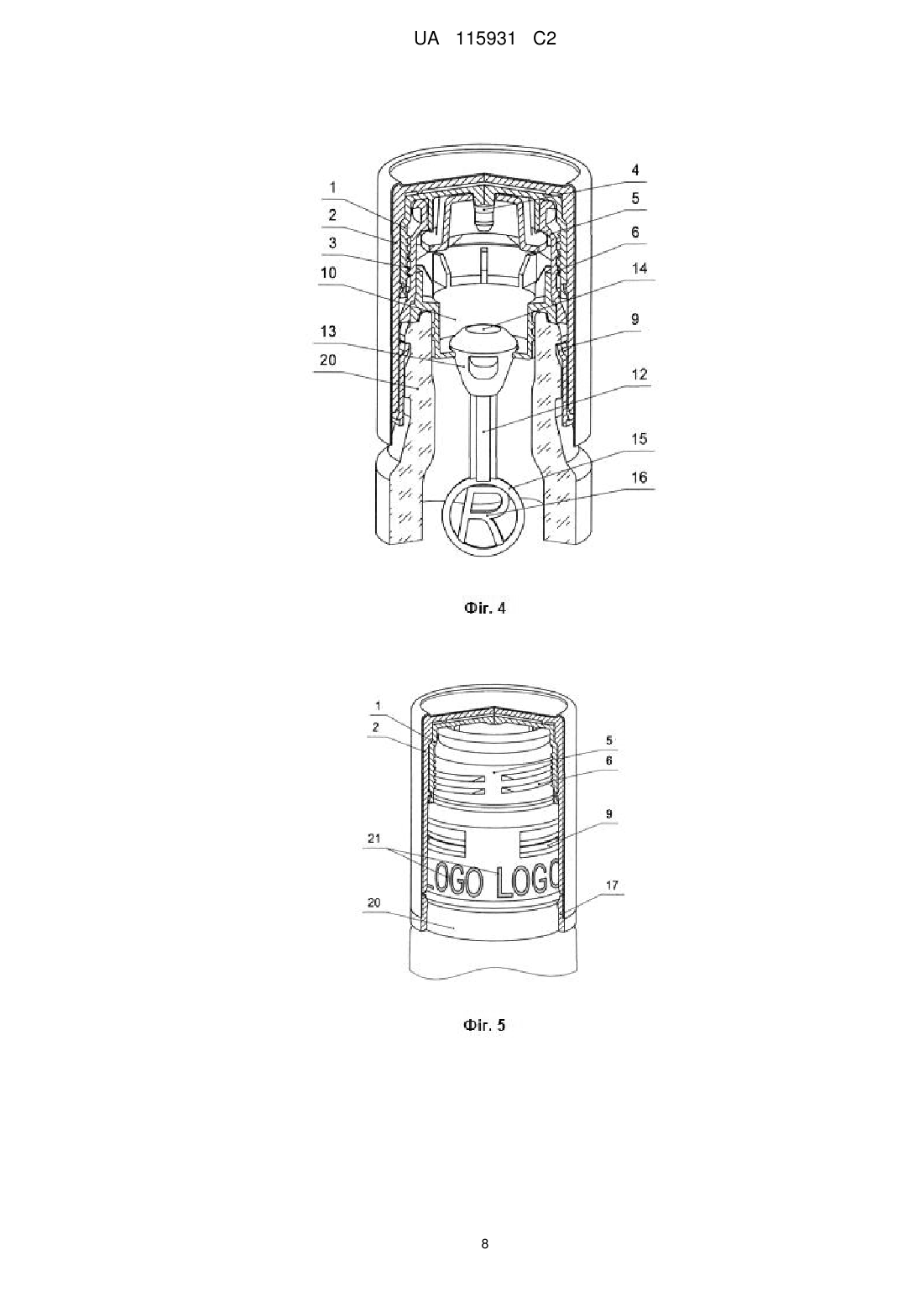

Реферат: Винахід належить до закупорювального пристрою із засобом індикації розкриття, що встановлюється на горловині пляшки з рідиною. Згідно з винаходом, що заявляється, індикаційний блок 15 виконаний у вигляді порожнистої рами, всередині якої розташований, щонайменше один, об'ємний символьний елемент 16. Також згідно з винаходом, що заявляється, у нижній частині кожуха 2 кришки 1 розташоване відривне кільце 17, при цьому в нижній частині роздавального пристрою 5 розташована юбка 18, в нижній частині якої розташований кільцевої виступ 19 для відокремлення відривного кільця 17 від зазначеного кожуха 2, при цьому на поверхні юбки 18 розміщений, щонайменше один, графічний елемент 21. Технічним результатом запропонованої групи винаходів є запобігання можливості несанкціонованому спрацьовуванню засобу індикації закупорювального пристрою, в результаті чого підвищується надійність закупорювального пристрою і вузла закупорювання пляшки з UA 115931 C2 (12) UA 115931 C2 рідиною, а також створення додаткових засобів сигналізації захисту, які дозволять кінцевому споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною після її першого розкриття. UA 115931 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до закупорювальних пристроїв, що встановлюються на горловині пляшки з рідиною. Більш детально, даний винахід належить до закупорювального пристрою, вузла закупорювання та засобу індикації розкриття для пляшки з рідиною. Відомий закупорювальний пристрій, вузол закупорювання та засіб індикації розкриття пляшки з рідиною див. №№ PCT/UA2012/000031, RU159742, RU159744, UA101171 і UA101173. Відомий закупорювальний пристрій для пляшки з рідиною, що містить; - кришку з кожухом, що містить внутрішню різьбу, осьовий тримач, виконаний у вигляді пальця; - роздавальний пристрій, що містить зовнішню різьбу, яка взаємодіє з згаданою внутрішньою різьбою згаданої кришки, роздавальний отвір для згаданої рідини, отвір для згаданого осьового тримача, засіб фіксації згаданого роздавального пристрою на горловині згаданої пляшки, пробку з осьовим отвором, яка сполучена з внутрішньою поверхнею роздавального пристрою; - засіб індикації розкриття, який розташований в згаданому осьовому отворі пробки та містить хвостовик, розташований з одного боку згаданого засобу індикації, в якому виконано посадковий отвір для закріплення засобу індикації на осьовому тримачі, індикаційний блок розкриття, розташований опозитно згаданому хвостовику. Відомий вузол закупорювання пляшки з рідиною, в якому вищезазначений закупорювальний пристрій, який містить вищезазначений засіб індикації, розташований на горловині пляшки з рідиною. Недоліками відомого закупорювального пристрою вузла закупорювання і засобу індикації розкриття пляшки з рідиною, є те, що в процесі транспортування зібраного закупорювального пристрою від лінії його складання до розливної лінії, на якій здійснюється посадка закупорювального пристрою на горловину пляшки з рідиною і формування вузла закупорювання або транспортування закупореної пляшки з рідиною до кінцевого споживача, не виключено несанкціоноване спрацьовування засобу індикації внаслідок того, що індикаційний блок розкриття, який має певну масу в процесі транспортування піддається значним коливанням, які, впливаючи на місце сполучення посадкового отвору з хвостовиком засобу індикації, призводять до ненавмисного порушення сполучення зазначених елементів і засобу індикації спрацьовування. Недоліками відомого технічного рішення, у частині засобу індикації розкриття пляшки з рідиною, також є великі витрати матеріалів на його виготовлення, і відсутність додаткових засобів сигналізації захисту від підробки. Також недоліками відомого технічного рішення, є відсутність додаткових засобів сигналізації захисту, які дозволять споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною, після першого розкриття. Задачею винаходу, що заявляється, є запобігання можливості несанкціонованому спрацьовуванню засобу індикації закупорювального пристрою, та в результаті підвищення надійності і ефективності закупорювального пристрою і вузла закупорювання пляшки з рідиною, в тому числі за рахунок наявності засобів сигналізації, що надають кінцевому споживачеві додаткові засоби, щоб швидко пересвідчитися щодо походження вмісту закупореної пляшки з рідиною, після першого її розкриття. Також, задачею запропонованого винаходу є створення додаткового засобу сигналізації захисту, який дозволить споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною після першого розкриття. Інші завдання та переваги винаходу, що заявляється, будуть розглянуті нижче у міру викладення дійсного опису та креслень. Поставлена задача, запропонованого винаходу, вирішується тим, що у відомому закупорювальному пристрої для пляшки з рідиною, що містить: кришку з кожухом, що містить: внутрішню різьбу, осьовий тримач, виконаний у вигляді пальця, роздавальний пристрій, що містить: зовнішню різьбу, яка взаємодіє з згаданою внутрішньою різьбою згаданої кришки, роздавальний отвір для згаданої рідини, отвір для згаданого осьового тримача, засіб фіксації згаданого роздавального пристрою на горловині згаданої пляшки, пробку з осьовим отвором, яка сполучена з внутрішньою поверхнею роздавального пристрою, засіб індикації розкриття, який розташований в згаданому осьовому отворі пробки та містить: 1 UA 115931 C2 5 10 15 20 25 30 35 40 45 50 55 60 хвостовик, який розташований з одного боку згаданого засобу індикації, в якому виконаний посадковий отвір для закріплення засобу індикації на осьовому тримачі, індикаційний блок розкриття, який розташований опозитно згаданого хвостовика, відповідно до винаходу, що заявляється, індикаційний блок виконаний у вигляді порожнистої рами, всередині якої розташований, щонайменше один, об'ємний символьний елемент. Поставлена задача вирішується тим, що у відомому засобі індикації розкриття пляшки з рідиною, що містить: хвостовик, який розташований з одного боку згаданого засобу індикації, в якому виконаний посадковий отвір для закріплення засобу індикації на осьовому тримачі, індикаційний блок розкриття, розташований опозитно до згаданого хвостовика, відповідно до винаходу, що заявляється, індикаційний блок виконаний у вигляді порожнистої рами, всередині якої розташований, щонайменше один, об'ємний символьний елемент. Виконання індикаційного блока у вигляді порожнистої рами, всередині якої розташований об'ємний символьний елемент дозволяє: - зменшити вагу індикаційного блока, що дозволить зменшити вірогідність несанкціонованого спрацьовування засобу індикації; - зменшити витрати матеріалів на виготовлення засобу індикації; - збільшити жорсткість порожнистої рами за рахунок розташування в ній символьного елемента; - отримати засіб індикації, який дозволить кінцевому споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною, після першого її розкриття, що дозволить уникнути отруєнь внаслідок вживання кінцевим споживачем фальсифікованої рідини. Так як, наприклад, для алкогольних компаній, які випускають різні сорти алкогольної продукції, для кожного сорту алкогольної продукції може бути застосований певний об'ємний символьний елемент, при цьому на етикетці, яка розташована на пляшці з рідиною, або за допомогою інших засобів буде повідомлено про наявність певного символьного елемента на індикаційному блоці. Враховуючи, що витрати на виготовлення засобу індикації великі, а особливо витратним є створення прес-форм, то для якісної підробки алкогольної продукції необхідно буде виготовляти відповідний індикаційний блок з певним об'ємним символьним елементом, що призведе до збільшення накладних витрат і зниження прибутковості фальсифікованого напою, на що фальсифікатори не підуть. Таким чином, при реалізації цього винаходу використовується додатковий засіб сигналізації захисту, що дозволить забезпечити кінцевим споживачам впевненість в походженні рідини, шляхом точної фіксації факту першого розкриття закупореної пляшки з рідиною, і тим самим уникнути отруєння організму в результаті вживання фальсифікованої рідини. В одному з можливих варіантів виконання закупорювального пристрою для пляшки з рідиною, в нижній частині кожуха кришки розташоване відривне кільце, при цьому в нижній частині роздавального пристрою розташована юбка, в нижній частині якої розташований кільцевий виступ для відокремлення відривного кільця від вказаного кожуха, при цьому на поверхні юбки розміщений, щонайменше один, графічний елемент. Це дозволяє створити додатковий засіб сигналізації захисту, наявність якого дозволяє споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною після першого розкриття. Наявність додаткового засобу сигналізації додатково дозволить кінцевому споживачеві упевнитися в достовірності походження вмісту закупореної пляшки з рідиною, після першого розкриття. Поставлена задача вирішується тим, що в частині відомого вузла закупорювання пляшки з рідиною, що характеризується наявністю горловини пляшки, на яку посаджено закупорювальний пристрій, відповідно до винаходу, закупорювальний пристрій виконано у відповідності з одним із пунктів 1 або 2 формули винаходу. При розгляді варіантів здійснення даної групи винаходів використовується вузька термінологія. Однак дана група винаходів не обмежується прийнятими термінами і слід мати на увазі, що кожен такий термін охоплює всі еквівалентні елементи, які працюють аналогічним чином і використовуються для вирішення тих же задач. Заявлена група винаходів пояснюється кресленнями, де на: Фіг. 1 - зображений загальний вигляд закупорювального пристрою. Фіг. 2 - зображений загальний вигляд вузла закупорювання пляшки з рідиною. Фіг. 3 - зображена схема першого розкриття вузла закупорювання пляшки з рідиною. Фіг. 4 - зображений вузол закупорювання пляшки з рідиною після його першого розкриття. Фіг. 5 - зображений вузол закупорювання пляшки з рідиною, в якому показана зовнішня поверхня роздавального пристрою. 2 UA 115931 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 6 - зображений вузол закупорювання пляшки з рідиною без кришки. Фіг. 7 - зображений засіб індикації розкриття (другий варіант реалізації засобу індикації, який зображено на фігурах 1-4). Фіг. 8 - зображений засіб індикації розкриття (третій варіант). Фіг. 9 - зображений засіб індикації розкриття (четвертий варіант). Фіг. 10 - зображений засіб індикації розкриття (п'ятий варіант). На Фіг. 1 зображений закупорювальний пристрій для пляшки з рідиною, згідно з запропонованим винаходом. Закупорювальний пристрій містить кришку 1 із зовнішнім кожухом 2. При цьому кришка 1 забезпечена внутрішньою різьбою 3 та внутрішнім осьовим тримачем 4, який виконаний у вигляді пальця. Також закупорювальний пристрій містить: - роздавальний пристрій 5, який забезпечений зовнішньою різьбою 6, яка взаємодіє з внутрішньою різьбою 3, виконаною в кришці 1, при цьому роздавальний пристрій 5 забезпечено роздавальним отвором 7 для рідини, отвором 8 (див. Фіг. 3) для осьового тримача 4 і засобом фіксації 9 роздавального пристрою 5 на горловині пляшки; - пробку 10 з осьовим отвором 11, при цьому пробка 10 сполучена з внутрішньою поверхнею роздавального пристрою 5; - засіб індикації 12 розкриття, який розташований всередині отвору 11 пробки 10 та забезпечений хвостовиком 13, розташованим з одного боку засобу індикації 12, та індикаційним блоком 15 розкриття, розташованим опозитно до хвостовика 13, при цьому індикаційний блок 15 виконаний у вигляді порожнистої рами, всередині якої розташований об'ємний символьний елемент 16, який примикає до згаданої порожнистої рами. У нижній частині зовнішнього кожуха 2 кришки 1 розташоване відривне кільце 17, при цьому в нижній частині роздавального пристрою 5 розташована юбка 18, в нижній частині якої розташований кільцевий виступ 19 для відокремлення відривного кільця 17 від кожуха 2. На Фіг. 2 зображений загальний вигляд вузла закупорювання пляшки з рідиною, який являє собою закупорювальний пристрій, зображений на Фіг. 1, який посаджений на горловину 20 пляшки. На Фіг. 3 зображена схема першого розкриття вузла закупорювання пляшки з рідиною, яка зображена на Фіг. 2. В результаті відокремлення кришки 1 від роздавального пристрою 5 відбувається відокремлення відривного кільця 17 від кожуха 2, в результаті чого відривне кільце 17 розпадається на дві частини 17а і 17b. Також в результаті відокремлення кришки 1 від роздавального пристрою 5 відбувається відокремлення хвостовика 13 від осьового тримача 4 з подальшим випаданням індикаційного блока 15 з закупорювального пристрою, що свідчить про перше розкриття пляшки з рідиною. На Фіг. 4 зображений вузол закупорювання пляшки з рідиною після його першого розкриття. При цьому кришка 1 посаджена на роздавальний пристрій 5, а засіб індикації 12 знаходиться в нижньому положенні, в результаті чого хвостовик 13 опирається на край осьового отвору 11 пробки 10, при цьому індикаційний блок 15 сигналізує про перше розкриття пляшки з рідиною. Засіб індикації 12 містить індикаційний блок 15 розкриття, який розташований опозитно до хвостовика 13. При цьому індикаційний блок 15 виконаний у вигляді кільцеподібної порожнистими рами, всередині якої розташований об'ємний символьний елемент 16, який примикає до порожнистої рами. На Фіг. 5 зображений вузол закупорювання пляшки з рідиною, в якому показана зовнішня поверхня роздавального пристрою 5, який зображений на Фіг. 1. Зовнішня поверхня роздавального пристрою 5 забезпечена юбкою 18, яка розташована в нижній частині зовнішньої поверхні роздавального пристрою 5. На поверхні юбки 18 виконані графічні елементи 21. Роздавальний пристрій 5 закріплено на горловині пляшки 20 за допомогою засобу фіксації 9. На Фіг. 6 зображений вузол закупорювання пляшки з рідиною без кришки 1, в якому роздавальний пристрій 5 розташований на горловині 20 пляшки і містить: зовнішню різьбу 6, роздавальний отвір 7, отвір 8 для осьового тримача 4, засіб фіксації 9 роздавального пристрою 5 на горловині 20 пляшки. На Фіг. 7 зображений засіб індикації 12, відповідно до запропонованого винаходу, який містить: хвостовик 13, розташований з одного боку згаданого засобу індикації 12, в якому виконаний посадковий отвір 14 для закріплення засобу індикації 12 на осьовому тримачі 4. Індикаційний блок 15 розкриття, розташований опозитно до хвостовика 13. При цьому індикаційний блок 15 виконаний у вигляді прямокутної порожнистої рами, всередині якої розташований об'ємний символьний елемент 16, який примикає до порожнистої рами. 3 UA 115931 C2 5 10 15 20 25 30 35 40 45 50 55 60 На Фіг. 8 зображений варіант реалізації засобу індикації 12, в якому індикаційний блок 15 виконаний у вигляді трикутної порожнистої рами, всередині якої розташований об'ємний символьний елемент 16. На Фіг. 9 зображений варіант реалізації засобу індикації 12, в якому індикаційний блок 15 виконаний у вигляді порожнистої рами, виконаної у формі правильного п'ятикутника, при цьому всередині згаданої рами розташований об'ємний символьний елемент 16. На Фіг. 10 зображений варіант реалізації засобу індикації 12, в якому індикаційний блок 15 являє собою порожнисту раму, виконану у формі кільця, при цьому всередині згаданої рами розташований об'ємний символьний елемент 16. При цьому засіб індикації 12 містить два стопори 22, які примикають до верхньої частини індикаційного блока 15. Для виготовлення закупорювального пристрою, згідно з запропонованим винаходом, спочатку окремо виготовляють: - кришку 1; - зовнішній кожух 2; - роздавальний пристрій 5; - пробку 10, - засіб індикації 12 розкриття, в якому індикаційний блок 15 виконаний у вигляді порожнистої рами всередині якої розташований об'ємний символьний елемент 16. Після цього на складальній лінії виготовляють закупорювальний пристрій. Спочатку здійснюють посадку кришки 1 на зовнішню різьбу 6 роздавального пристрою 5, насаджують зовнішній кожух 2 і здійснюють сполучення пробки з внутрішньою поверхнею роздавального пристрою 5. Потім проводять встановлення засобу індикації 12 на осьовий тримач 4 кришки 1. Для цього в осьовий отвір 11 пробки 10 вводять хвостовик 13 і закріплюють його на осьовому тримачі 4 за рахунок посадки з натягом в посадковому отворі 14. Слід зазначити, що, згідно з можливими варіантами реалізації запропонованої групи винаходів, в залежності від вимог до закупорювального пристрою з боку замовників, можливі, наприклад, такі варіанти реалізації кожного винаходу, що входять в групу винаходів: - використання засобу індикації 12, в якому в нижній частині зовнішнього кожуха 2 кришки 1 розташоване відривне кільце 17, при цьому в нижній частині роздавального пристрою 5 розташована юбка 18, в нижній частині якої розташований кільцевий виступ 19 для відокремлення відривного кільця 17 від кожуха 2, при цьому на поверхні юбки 18 виконаний, щонайменше один, графічний елемент 21. Використання даного варіанта винаходу дозволить отримати новий тип індикації, який утворений наявністю графічних елементів 21 на поверхні спідниці 18. При цьому після відокремлення кришки 1 від роздавального пристрою 5, споживач зможе побачити графічні елементи 21, що буде додатково свідчити про автентичність придбаної ним продукції (пляшки з рідиною), що також є перевагою запропонованого винаходу. Також слід зазначити, що графічний елемент 21 може бути нанесений на поверхню юбки 18 наступним чином: в прес-формі при литті роздавального пристрою; різними видами друку; гарячим тисненням фольгою; лазерними та іншими видами гравіювання; напиленням, наклейкою і т.д. - наявність в засобі індикації 12 двох стопорів 22, які примикають до верхньої частини індикаційного блоку 15. Наявність двох стопорів 22 у зібраному закупорювальному пристрої дозволять забезпечити контакт з краєм осьового отвору 11 пробки 10 і зменшити коливання засобу індикації 12 в процесі транспортування закупорювального пристрою від лінії збірки до розливної лінії, або в процесі транспортування закупореної пляшки рідини кінцевому споживачеві, що знижує ймовірність несанкціонованого спрацьовування засобу індикації 12 закупорювального пристрою. Після виготовлення закупорювального пристрою його доставляють на розливну лінію, на якій здійснюється його посадка на горловину 20 пляшки з рідиною, в результаті чого утворюється вузол закупорювання пляшки з рідиною. Потім закупорена пляшка з рідиною відправляється до кінцевого споживача. В результаті першого розкриття кінцевим споживачем закупореної пляшки з рідиною відбувається відокремлення кришки 1 від роздавального пристрою 5 та відбувається відокремлення хвостовика 13 від внутрішнього осьового тримача 4, що приводить до випадання індикаційного блока 15 з закупорювального пристрою, при цьому хвостовик 13 опирається на край осьового отвору 11 пробки 10. Випадання з закупорювального пристрою індикаційного блока 15, виконаного у вигляді порожнистої рами, всередині якої розташований символьний елемент 16, який сигналізує кінцевому споживачеві (придбаної закупореної пляшки з рідиною). Також, слід окремо відзначити, що в результаті розташування в нижній частині кожуха 2 відривного кільця 17 відбувається його відрив від кожуха 2 за рахунок взаємодії з кільцевим 4 UA 115931 C2 5 10 15 виступом 19, який розташований в нижній частині юбки 18 роздавального пристрою 5. Після відриву відривного кільця 17 від кожуха 2 кільце 17 розпадається на дві частини 17а і 17Ь. Після відокремлення кришки 1 від роздавального пристрою 5 наявність графічних елементів 21, виконаних на поверхні юбки 18, також сигналізує кінцевому споживачеві про достовірне походження товару, що є перевагою запропонованого винаходу. Зрозуміло, що запропонований винахід не обмежується вище представленими прикладами. Наприклад, об'ємний символьний елемент 16 індикаційного блока 15 та графічний елемент 21, який розташований на юбці 18 роздавального пристрою 5 можуть бути використані для проведення всіляких заохочувальних акцій, що також є перевагою запропонованого винаходу. Також кільцевий виступ 19, розташований в нижній частині юбки 18 роздавального пристрою 5, може складатися з фрагментів. Технічним результатом запропонованої групи винаходів є запобігання можливості несанкціонованому спрацьовуванню засобу індикації закупорювального пристрою, в результаті чого підвищується надійність закупорювального пристрою і вузла закупорювання пляшки з рідиною, а також створення додаткових засобів сигналізації захисту, які дозволять кінцевому споживачеві додатково упевнитися в походженні вмісту закупореної пляшки з рідиною після її першого розкриття. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 1. Закупорювальний пристрій для пляшки з рідиною, який містить кришку з кожухом, що містить: внутрішню різьбу, осьовий тримач, виконаний у вигляді пальця, роздавальний пристрій, що містить зовнішню різьбу, яка взаємодіє зі згаданою внутрішньою різьбою згаданої кришки, роздавальний отвір для згаданої рідини, отвір для згаданого осьового тримача, засіб фіксації згаданого роздавального пристрою на горловині згаданої пляшки, пробку з осьовим отвором, яка пов'язана з внутрішньою поверхнею роздавального пристрою, засіб індикації розкриття, який розташований в згаданому осьовому отворі пробки та містить: хвостовик, який розташований з одного боку згаданого засобу індикації, в якому виконаний посадковий отвір для закріплення засобу індикації на осьовому тримачі, індикаційний блок розкриття, який розташований опозитно до згаданого хвостовика, який відрізняється тим, що індикаційний блок виконаний у вигляді порожнистої рами, всередині якої розташований, щонайменше один, об'ємний символьний елемент. 2. Пристрій за п. 1, який відрізняється тим, що в нижній частині кожуха кришки розташоване відривне кільце, при цьому в нижній частині роздавального пристрою розташована юбка, в нижній частині якої розташований кільцевий виступ для відокремлення відривного кільця від зазначеного кожуха, при цьому на поверхні юбки розміщений, щонайменше один, графічний елемент. 3. Вузол закупорювання пляшки з рідиною, що характеризується наявністю горловини пляшки, на яку посаджено закупорювальний пристрій, який відрізняється тим, що закупорювальний пристрій виконаний відповідно до одного з вищезазначених пунктів 1 або 2. 4. Засіб індикації розкриття пляшки з рідиною, що містить хвостовик, який розташований з одного боку згаданого засобу індикації, в якому виконаний посадковий отвір для закріплення засобу індикації на осьовому тримачі, індикаційний блок розкриття, який розташований опозитно до згаданого хвостовика, який відрізняється тим, що індикаційний блок виконаний у вигляді порожнистої рами, всередині якої розташований, щонайменше один, об'ємний символьний елемент. 5 UA 115931 C2 6 UA 115931 C2 7 UA 115931 C2 8 UA 115931 C2 9 UA 115931 C2 Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
