Пристрій для контролю зменшення маси вогнепальної речовини в балоні

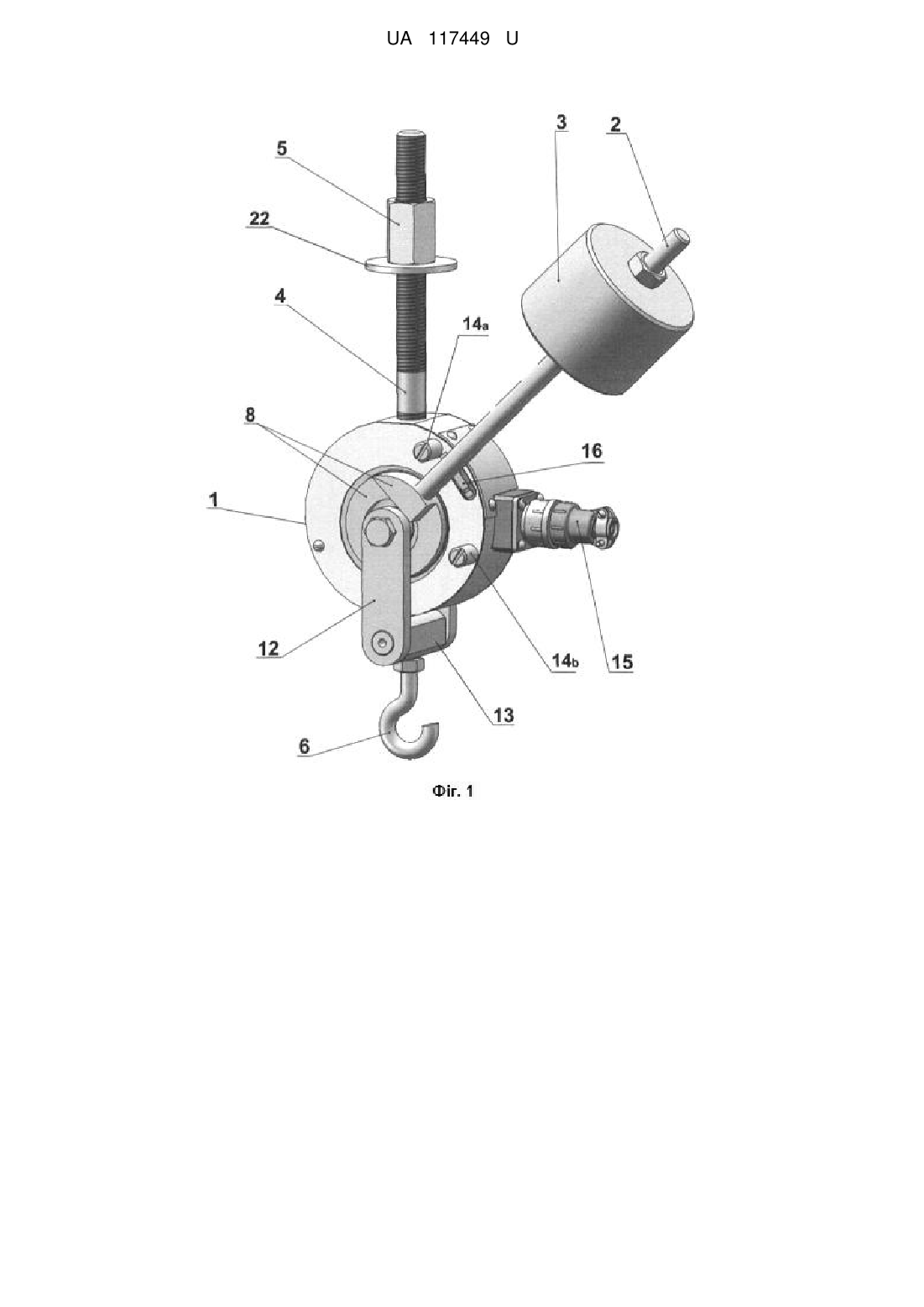

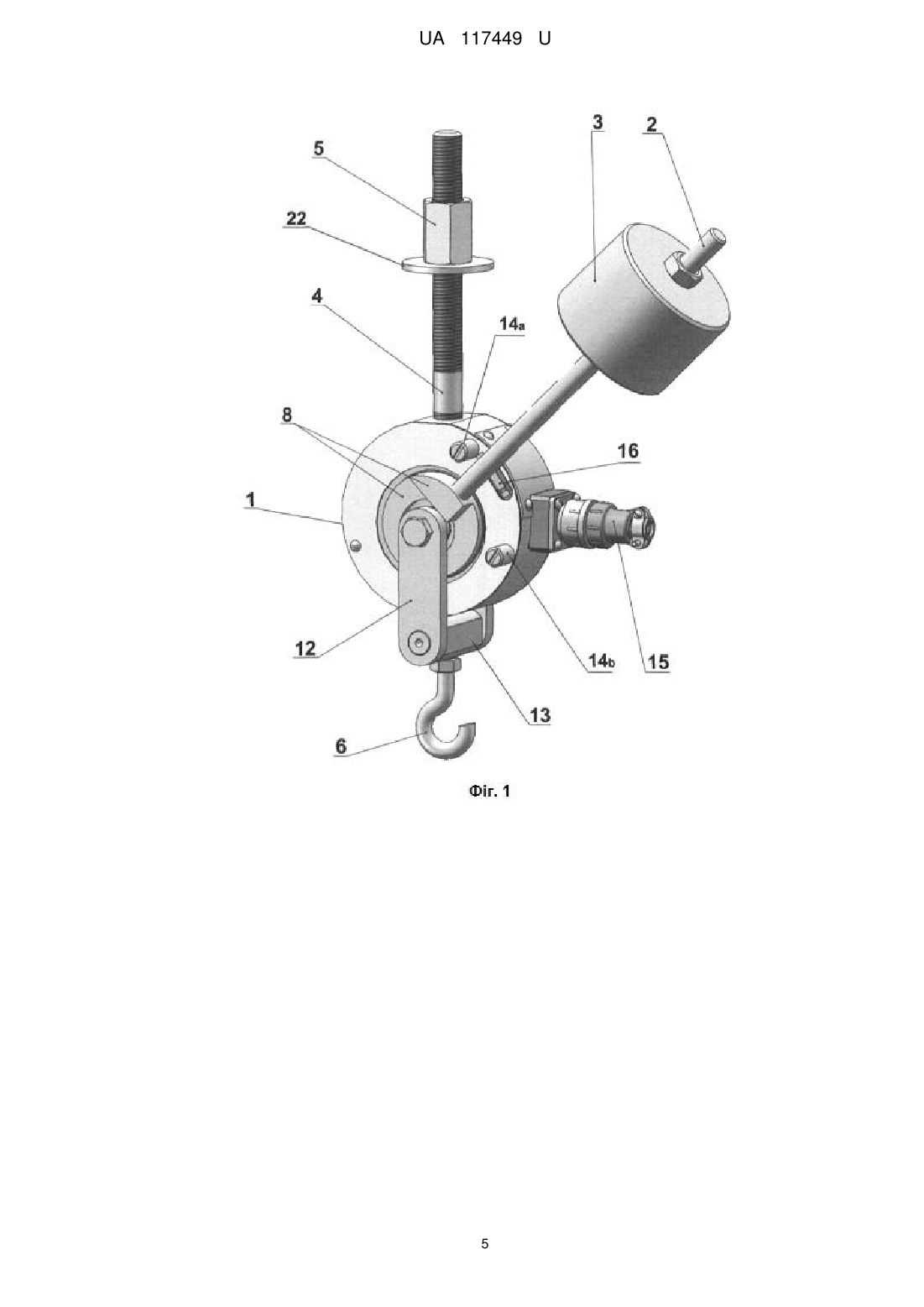

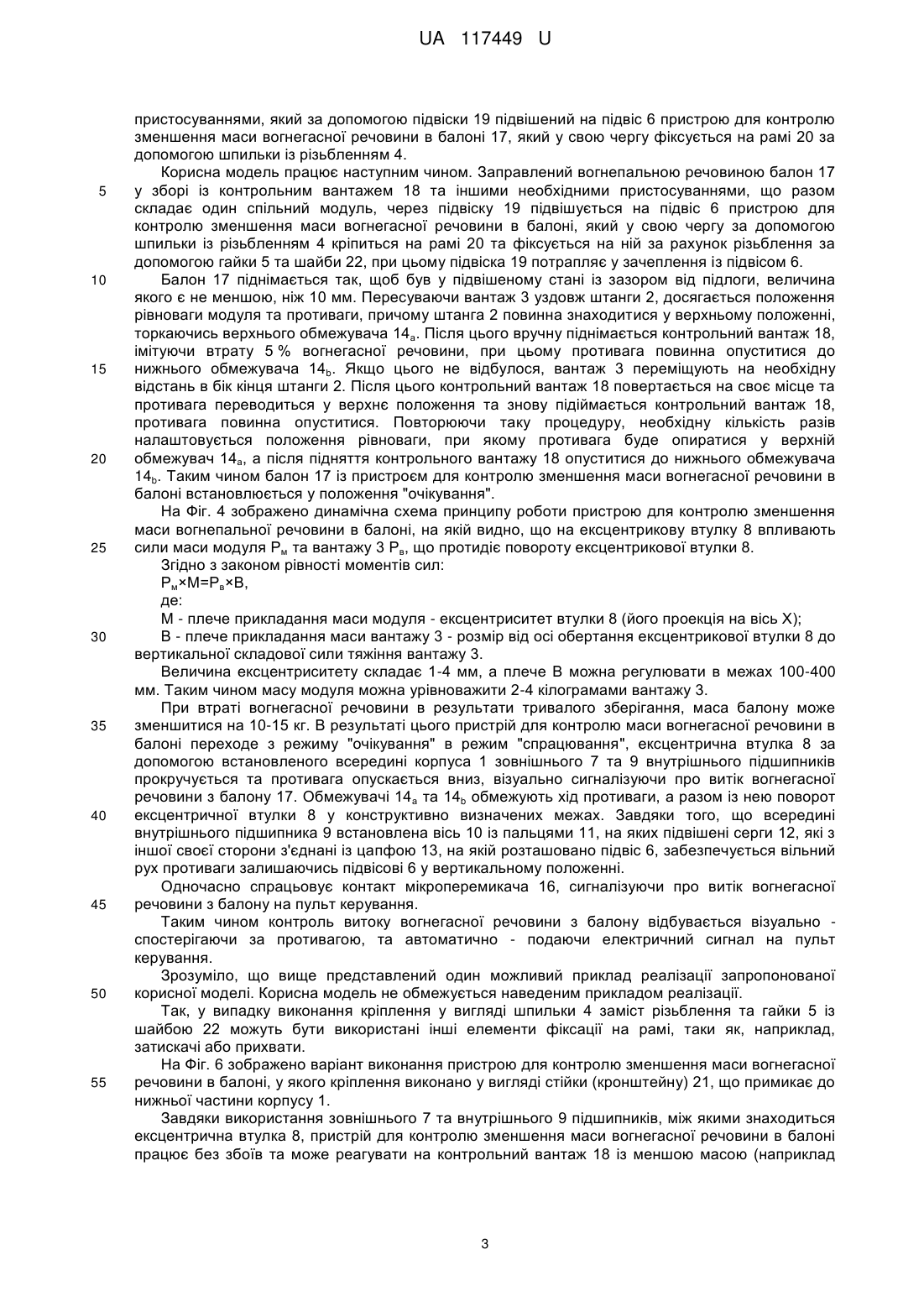

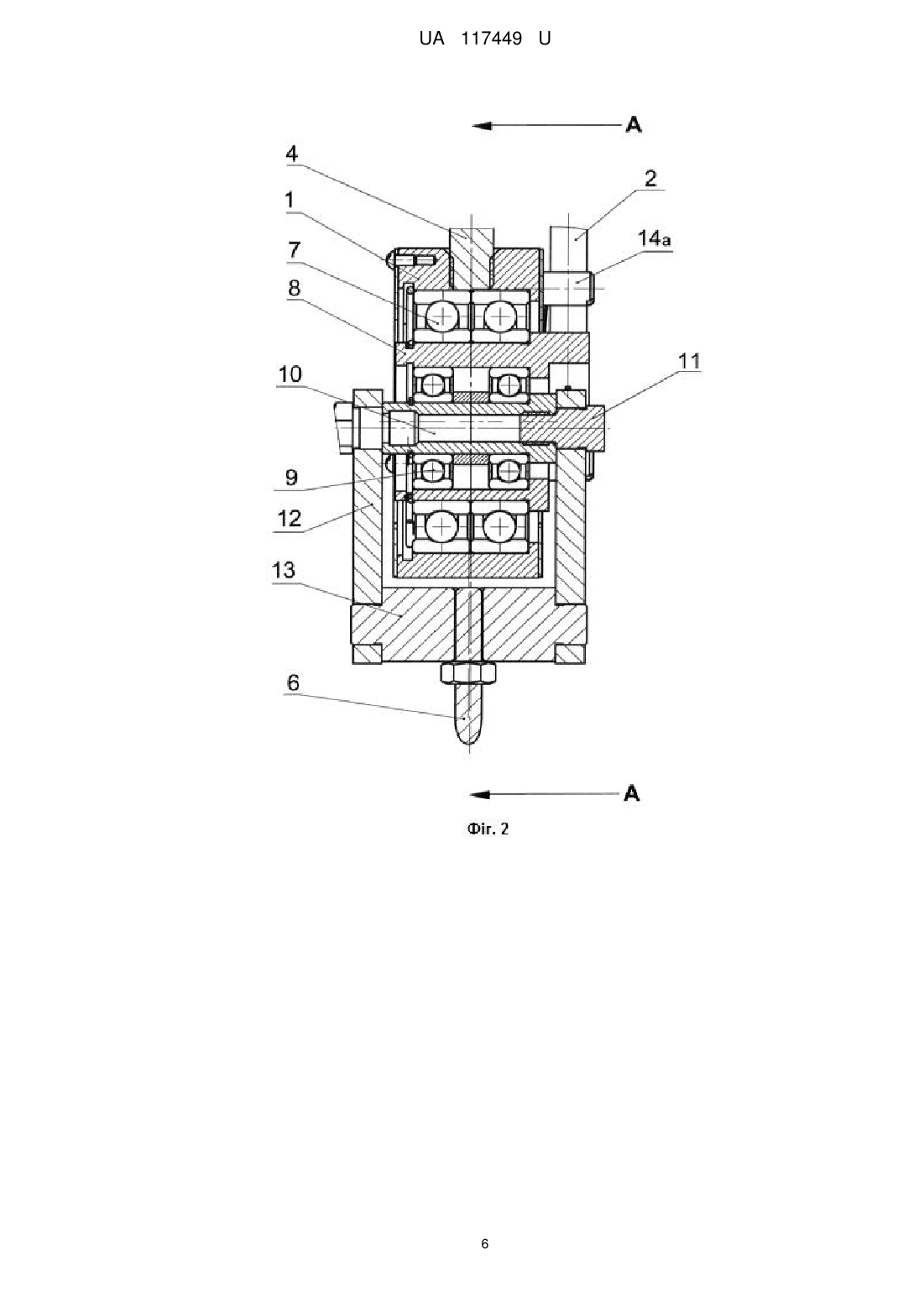

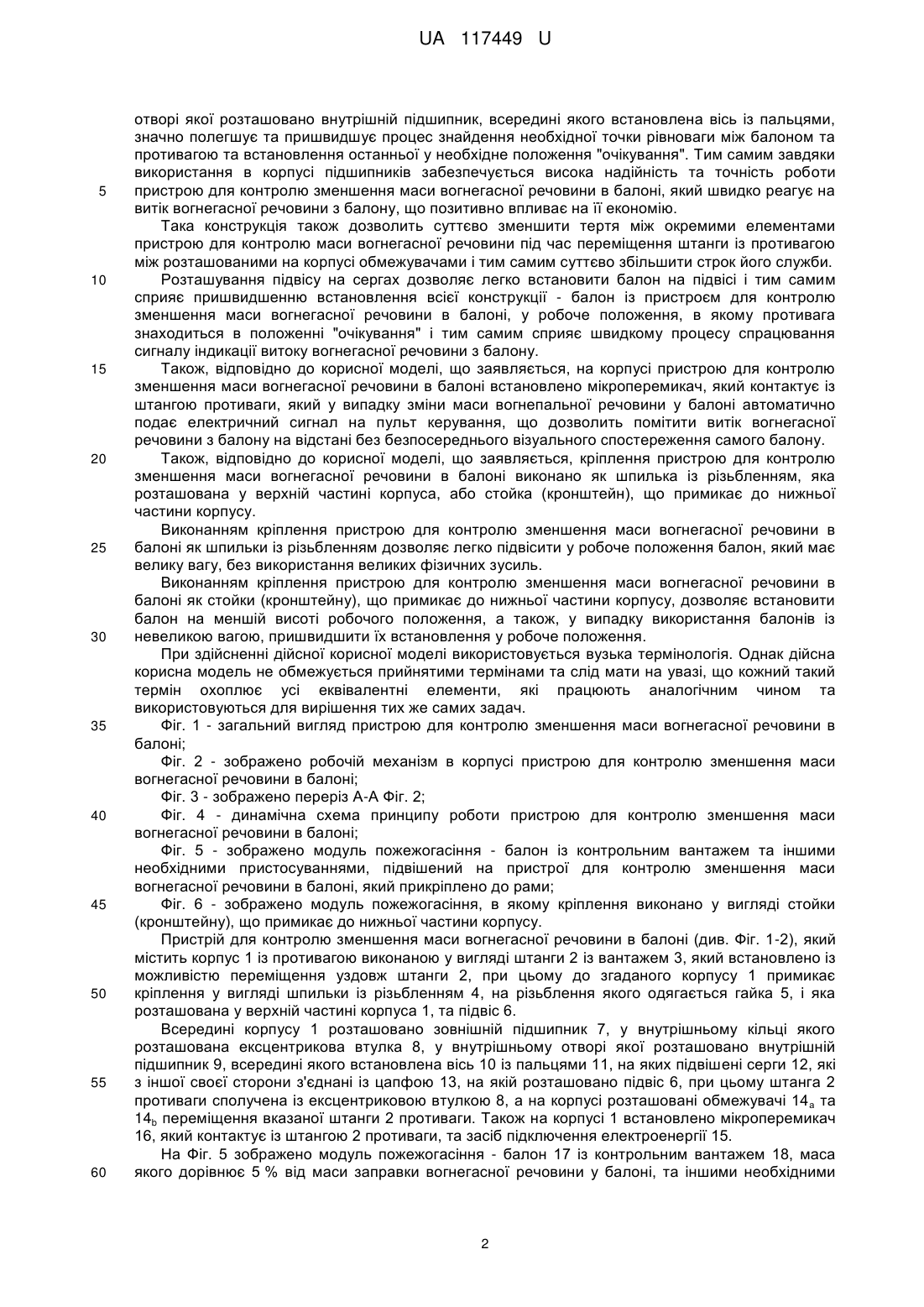

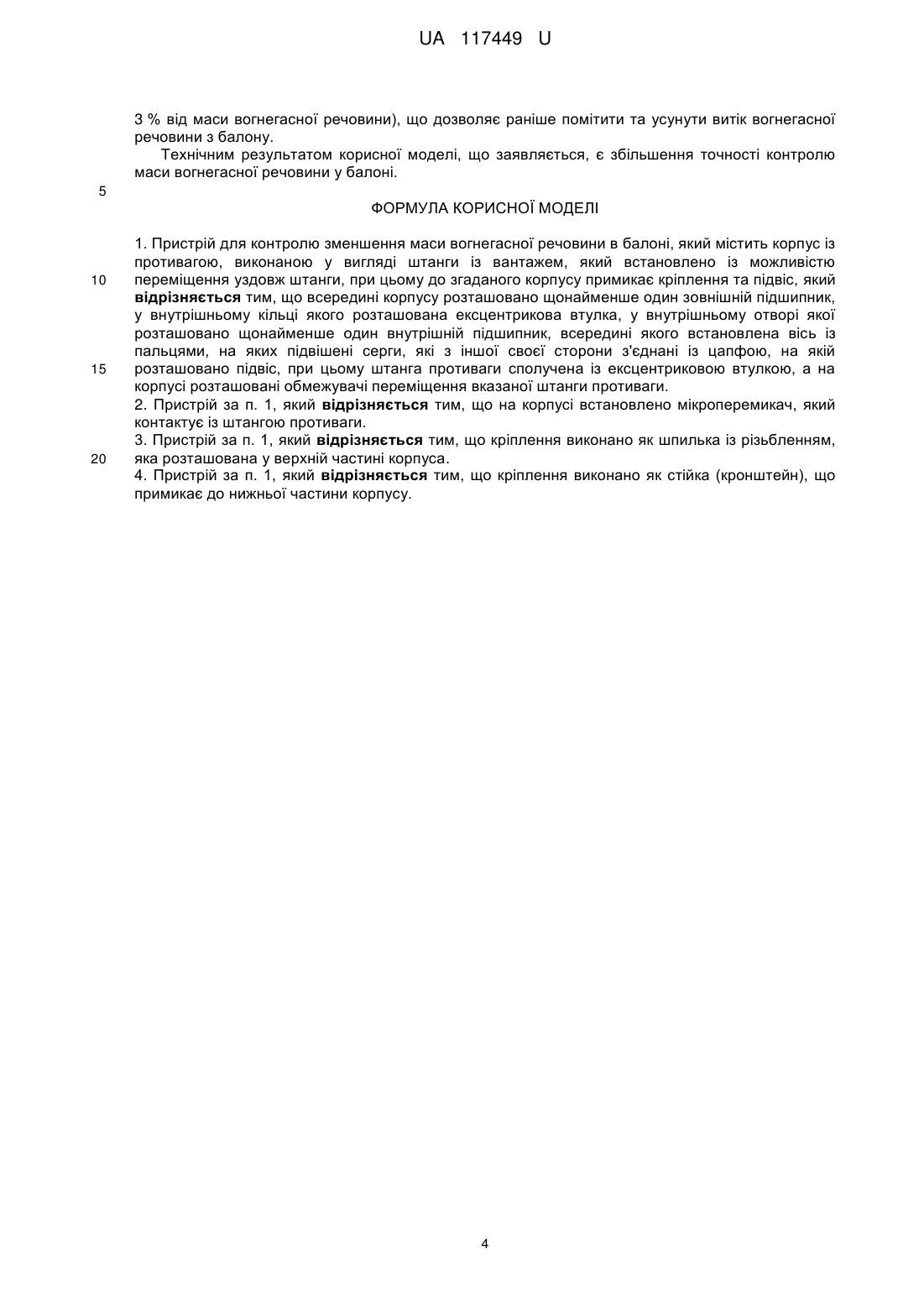

Реферат: Пристрій для контролю зменшення маси вогнегасної речовини в балоні містить корпус із противагою, виконаною у вигляді штанги із вантажем, який встановлено із можливістю переміщення уздовж штанги, при цьому до згаданого корпусу примикає кріплення та підвіс. Всередині корпусу розташовано щонайменше один зовнішній підшипник, у внутрішньому кільці якого розташована ексцентрикова втулка, у внутрішньому отворі якої розташовано щонайменше один внутрішній підшипник, всередині якого встановлена вісь із пальцями, на яких підвішені серги, які з іншої своєї сторони з'єднані із цапфою, на якій розташовано підвіс. При цьому штанга противаги сполучена із ексцентриковою втулкою, а на корпусі розташовані обмежувачі переміщення вказаної штанги противаги. UA 117449 U (54) ПРИСТРІЙ ДЛЯ КОНТРОЛЮ ЗМЕНШЕННЯ МАСИ ВОГНЕПАЛЬНОЇ РЕЧОВИНИ В БАЛОНІ UA 117449 U UA 117449 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пожежної техніки. Більш детально, корисна модель належить до пристроїв, що використовуються в установках газового гасіння пожеж та призначених для визначення та сигналізації про зменшення маси вогнегасної речовини у балоні внаслідок її витоку (сигналізатор зміни маси). Відомі різні пристрої для контролю маси вогнегасної речовини в балоні, [див. патенти №№ СН183251, ЕР0882470, RU2476760, SU1210860, US5591943, US6488099]. Найбільш близьким технічним рішенням, обраним за найближчий аналог, є пристрій для контролю зменшення маси вогнегасної речовини в балоні за авторським свідоцтвом № SU1210860, який містить корпус із противагою виконаною у вигляді штанги із вантажем, який встановлено із можливістю переміщення уздовж штанги, при цьому до згаданого корпусу примикає кріплення та підвіс. Конструктивною особливістю найближчого аналога є те, що пристрій для контролю зменшення маси вогнегасної речовини в балоні виконано у вигляді шарнірно встановленого на нерухомій стойці двоплечного важеля, довге плече якого утворено противагою, а коротке плече - рухомою рамкою із валом. В рамці встановлено хитна опора, яка підпирається пружиною. У випадку зменшення ваги вогнегасної речовини у балоні момент сили противаги переважає над моментом сили балону, та двоплічний важіль за допомогою рамки починає рухатися в бік противаги, тобто відбувається ковзання рамки по лискам хитної опори, що несприятливо позначиться на точності спрацювання. Таким чином недоліком найближчого аналога є низький діапазон і точність контролю вогнегасної речовини в балоні, що призводить до великих втрат цієї речовини. Також недоліком найближчого аналога є те, що під час руху двоплечого важеля у будь яку сторону під впливом великої ваги балону він подається значному механічному впливу, що призводить до швидкого зносу пристрою для контролю маси вогнегасної речовини і тому це потребує постійного змазування, що складно забезпечити в умовах тривалого безперервного використання пристрою для контролю зменшення маси вогнегасної речовини в балоні. Також рух великих мас може призвести до порушення зв'язку між нерухомою опорою та конічним поглибленням опори, або перевороту проти часової стрілки навколо точки зіткнення рамки в плиту. Оскільки сила тертя на лисках опори зліва та справа може бути неоднаковою, то при плоско-паралельному переміщенні рамки по лискам опори є можливим перекошення рамки, що призведе до збоїв роботи системи, що також є недоліком двоплечого. Також недоліком найближчого аналога є складність забезпечення лиски хитної опори від забруднення. Також недоліком найближчого аналога є складність конструкції та незручність встановлення пристрою для контролю маси вогнегасної речовини у необхідне положення "очікування". Задачею корисної моделі, що заявляється, є збільшення точності контролю маси вогнегасної речовини у балоні. Також задачею корисної моделі, що заявляється, є збільшення строку експлуатації пристрою для контролю маси вогнегасної речовини. Також задачею корисної моделі, що заявляється, є створення зручної та простої у використанні конструкції пристрою для контролю маси вогнегасної речовини. Також задачею корисної моделі, що заявляється, є усунення вищевказаних недоліків відомих пристроїв для контролю маси вогнегасної речовини. Також задачею корисної моделі, що заявляється, є збільшення арсеналу конструкцій пристроїв для контролю маси вогнегасної речовини. Інші задачі та переваги корисної моделі, що заявляється, будуть розглянуті нижче по мірі викладення дійсного опису та фігур. Для вирішення поставленої задачі у відомому пристрої для контролю зменшення маси вогнегасної речовини в балоні, який містить корпус із противагою виконаною у вигляді штанги із вантажем, який встановлено із можливістю переміщення уздовж штанги, при цьому до згаданого корпусу примикає кріплення та підвіс, відповідно до корисної моделі, що заявляється, всередині корпусу розташовано щонайменше один зовнішній підшипник, у внутрішньому кільці якого розташована ексцентрикова втулка, у внутрішньому отворі якої розташовано щонайменше один внутрішній підшипник, всередині якого встановлена вісь із пальцями, на яких підвішені серги, які з іншої своєї сторони з'єднані із цапфою, на якій розташовано підвіс, при цьому штанга противаги сполучена із ексцентриковою втулкою, а на корпусі розташовані обмежувачі переміщення вказаної штанги противаги. Розташування всередині корпусу зовнішнього підшипника, у внутрішньому кільці якого розташована ексцентрикова втулка, з якою сполучена штанга противаги, та у внутрішньому 1 UA 117449 U 5 10 15 20 25 30 35 40 45 50 55 60 отворі якої розташовано внутрішній підшипник, всередині якого встановлена вісь із пальцями, значно полегшує та пришвидшує процес знайдення необхідної точки рівноваги між балоном та противагою та встановлення останньої у необхідне положення "очікування". Тим самим завдяки використання в корпусі підшипників забезпечується висока надійність та точність роботи пристрою для контролю зменшення маси вогнегасної речовини в балоні, який швидко реагує на витік вогнегасної речовини з балону, що позитивно впливає на її економію. Така конструкція також дозволить суттєво зменшити тертя між окремими елементами пристрою для контролю маси вогнегасної речовини під час переміщення штанги із противагою між розташованими на корпусі обмежувачами і тим самим суттєво збільшити строк його служби. Розташування підвісу на сергах дозволяє легко встановити балон на підвісі і тим самим сприяє пришвидшенню встановлення всієї конструкції - балон із пристроєм для контролю зменшення маси вогнегасної речовини в балоні, у робоче положення, в якому противага знаходиться в положенні "очікування" і тим самим сприяє швидкому процесу спрацювання сигналу індикації витоку вогнегасної речовини з балону. Також, відповідно до корисної моделі, що заявляється, на корпусі пристрою для контролю зменшення маси вогнегасної речовини в балоні встановлено мікроперемикач, який контактує із штангою противаги, який у випадку зміни маси вогнепальної речовини у балоні автоматично подає електричний сигнал на пульт керування, що дозволить помітити витік вогнегасної речовини з балону на відстані без безпосереднього візуального спостереження самого балону. Також, відповідно до корисної моделі, що заявляється, кріплення пристрою для контролю зменшення маси вогнегасної речовини в балоні виконано як шпилька із різьбленням, яка розташована у верхній частині корпуса, або стойка (кронштейн), що примикає до нижньої частини корпусу. Виконанням кріплення пристрою для контролю зменшення маси вогнегасної речовини в балоні як шпильки із різьбленням дозволяє легко підвісити у робоче положення балон, який має велику вагу, без використання великих фізичних зусиль. Виконанням кріплення пристрою для контролю зменшення маси вогнегасної речовини в балоні як стойки (кронштейну), що примикає до нижньої частини корпусу, дозволяє встановити балон на меншій висоті робочого положення, а також, у випадку використання балонів із невеликою вагою, пришвидшити їх встановлення у робоче положення. При здійсненні дійсної корисної моделі використовується вузька термінологія. Однак дійсна корисна модель не обмежується прийнятими термінами та слід мати на увазі, що кожний такий термін охоплює усі еквівалентні елементи, які працюють аналогічним чином та використовуються для вирішення тих же самих задач. Фіг. 1 - загальний вигляд пристрою для контролю зменшення маси вогнегасної речовини в балоні; Фіг. 2 - зображено робочій механізм в корпусі пристрою для контролю зменшення маси вогнегасної речовини в балоні; Фіг. 3 - зображено переріз А-А Фіг. 2; Фіг. 4 - динамічна схема принципу роботи пристрою для контролю зменшення маси вогнегасної речовини в балоні; Фіг. 5 - зображено модуль пожежогасіння - балон із контрольним вантажем та іншими необхідними пристосуваннями, підвішений на пристрої для контролю зменшення маси вогнегасної речовини в балоні, який прикріплено до рами; Фіг. 6 - зображено модуль пожежогасіння, в якому кріплення виконано у вигляді стойки (кронштейну), що примикає до нижньої частини корпусу. Пристрій для контролю зменшення маси вогнегасної речовини в балоні (див. Фіг. 1-2), який містить корпус 1 із противагою виконаною у вигляді штанги 2 із вантажем 3, який встановлено із можливістю переміщення уздовж штанги 2, при цьому до згаданого корпусу 1 примикає кріплення у вигляді шпильки із різьбленням 4, на різьблення якого одягається гайка 5, і яка розташована у верхній частині корпуса 1, та підвіс 6. Всередині корпусу 1 розташовано зовнішній підшипник 7, у внутрішньому кільці якого розташована ексцентрикова втулка 8, у внутрішньому отворі якої розташовано внутрішній підшипник 9, всередині якого встановлена вісь 10 із пальцями 11, на яких підвішені серги 12, які з іншої своєї сторони з'єднані із цапфою 13, на якій розташовано підвіс 6, при цьому штанга 2 противаги сполучена із ексцентриковою втулкою 8, а на корпусі розташовані обмежувачі 14 а та 14b переміщення вказаної штанги 2 противаги. Також на корпусі 1 встановлено мікроперемикач 16, який контактує із штангою 2 противаги, та засіб підключення електроенергії 15. На Фіг. 5 зображено модуль пожежогасіння - балон 17 із контрольним вантажем 18, маса якого дорівнює 5 % від маси заправки вогнегасної речовини у балоні, та іншими необхідними 2 UA 117449 U 5 10 15 20 25 30 35 40 45 50 55 пристосуваннями, який за допомогою підвіски 19 підвішений на підвіс 6 пристрою для контролю зменшення маси вогнегасної речовини в балоні 17, який у свою чергу фіксується на рамі 20 за допомогою шпильки із різьбленням 4. Корисна модель працює наступним чином. Заправлений вогнепальною речовиною балон 17 у зборі із контрольним вантажем 18 та іншими необхідними пристосуваннями, що разом складає один спільний модуль, через підвіску 19 підвішується на підвіс 6 пристрою для контролю зменшення маси вогнегасної речовини в балоні, який у свою чергу за допомогою шпильки із різьбленням 4 кріпиться на рамі 20 та фіксується на ній за рахунок різьблення за допомогою гайки 5 та шайби 22, при цьому підвіска 19 потрапляє у зачеплення із підвісом 6. Балон 17 піднімається так, щоб був у підвішеному стані із зазором від підлоги, величина якого є не меншою, ніж 10 мм. Пересуваючи вантаж 3 уздовж штанги 2, досягається положення рівноваги модуля та противаги, причому штанга 2 повинна знаходитися у верхньому положенні, торкаючись верхнього обмежувача 14а. Після цього вручну піднімається контрольний вантаж 18, імітуючи втрату 5 % вогнегасної речовини, при цьому противага повинна опуститися до нижнього обмежувача 14b. Якщо цього не відбулося, вантаж 3 переміщують на необхідну відстань в бік кінця штанги 2. Після цього контрольний вантаж 18 повертається на своє місце та противага переводиться у верхнє положення та знову підіймається контрольний вантаж 18, противага повинна опуститися. Повторюючи таку процедуру, необхідну кількість разів налаштовується положення рівноваги, при якому противага буде опиратися у верхній обмежувач 14а, а після підняття контрольного вантажу 18 опуститися до нижнього обмежувача 14b. Таким чином балон 17 із пристроєм для контролю зменшення маси вогнегасної речовини в балоні встановлюється у положення "очікування". На Фіг. 4 зображено динамічна схема принципу роботи пристрою для контролю зменшення маси вогнепальної речовини в балоні, на якій видно, що на ексцентрикову втулку 8 впливають сили маси модуля Рм та вантажу 3 Рв, що протидіє повороту ексцентрикової втулки 8. Згідно з законом рівності моментів сил: Рм×M=Рв×В, де: М - плече прикладання маси модуля - ексцентриситет втулки 8 (його проекція на вісь X); В - плече прикладання маси вантажу 3 - розмір від осі обертання ексцентрикової втулки 8 до вертикальної складової сили тяжіння вантажу 3. Величина ексцентриситету складає 1-4 мм, а плече В можна регулювати в межах 100-400 мм. Таким чином масу модуля можна урівноважити 2-4 кілограмами вантажу 3. При втраті вогнегасної речовини в результати тривалого зберігання, маса балону може зменшитися на 10-15 кг. В результаті цього пристрій для контролю маси вогнегасної речовини в балоні переходе з режиму "очікування" в режим "спрацювання", ексцентрична втулка 8 за допомогою встановленого всередині корпуса 1 зовнішнього 7 та 9 внутрішнього підшипників прокручується та противага опускається вниз, візуально сигналізуючи про витік вогнегасної речовини з балону 17. Обмежувачі 14а та 14b обмежують хід противаги, а разом із нею поворот ексцентричної втулки 8 у конструктивно визначених межах. Завдяки того, що всередині внутрішнього підшипника 9 встановлена вісь 10 із пальцями 11, на яких підвішені серги 12, які з іншої своєї сторони з'єднані із цапфою 13, на якій розташовано підвіс 6, забезпечується вільний рух противаги залишаючись підвісові 6 у вертикальному положенні. Одночасно спрацьовує контакт мікроперемикача 16, сигналізуючи про витік вогнегасної речовини з балону на пульт керування. Таким чином контроль витоку вогнегасної речовини з балону відбувається візуально спостерігаючи за противагою, та автоматично - подаючи електричний сигнал на пульт керування. Зрозуміло, що вище представлений один можливий приклад реалізації запропонованої корисної моделі. Корисна модель не обмежується наведеним прикладом реалізації. Так, у випадку виконання кріплення у вигляді шпильки 4 заміст різьблення та гайки 5 із шайбою 22 можуть бути використані інші елементи фіксації на рамі, таки як, наприклад, затискачі або прихвати. На Фіг. 6 зображено варіант виконання пристрою для контролю зменшення маси вогнегасної речовини в балоні, у якого кріплення виконано у вигляді стійки (кронштейну) 21, що примикає до нижньої частини корпусу 1. Завдяки використання зовнішнього 7 та внутрішнього 9 підшипників, між якими знаходиться ексцентрична втулка 8, пристрій для контролю зменшення маси вогнегасної речовини в балоні працює без збоїв та може реагувати на контрольний вантаж 18 із меншою масою (наприклад 3 UA 117449 U 3 % від маси вогнегасної речовини), що дозволяє раніше помітити та усунути витік вогнегасної речовини з балону. Технічним результатом корисної моделі, що заявляється, є збільшення точності контролю маси вогнегасної речовини у балоні. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Пристрій для контролю зменшення маси вогнегасної речовини в балоні, який містить корпус із противагою, виконаною у вигляді штанги із вантажем, який встановлено із можливістю переміщення уздовж штанги, при цьому до згаданого корпусу примикає кріплення та підвіс, який відрізняється тим, що всередині корпусу розташовано щонайменше один зовнішній підшипник, у внутрішньому кільці якого розташована ексцентрикова втулка, у внутрішньому отворі якої розташовано щонайменше один внутрішній підшипник, всередині якого встановлена вісь із пальцями, на яких підвішені серги, які з іншої своєї сторони з'єднані із цапфою, на якій розташовано підвіс, при цьому штанга противаги сполучена із ексцентриковою втулкою, а на корпусі розташовані обмежувачі переміщення вказаної штанги противаги. 2. Пристрій за п. 1, який відрізняється тим, що на корпусі встановлено мікроперемикач, який контактує із штангою противаги. 3. Пристрій за п. 1, який відрізняється тим, що кріплення виконано як шпилька із різьбленням, яка розташована у верхній частині корпуса. 4. Пристрій за п. 1, який відрізняється тим, що кріплення виконано як стійка (кронштейн), що примикає до нижньої частини корпусу. 4 UA 117449 U 5 UA 117449 U 6 UA 117449 U 7 UA 117449 U 8 UA 117449 U 9 UA 117449 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
