Різець для зовнішнього точіння

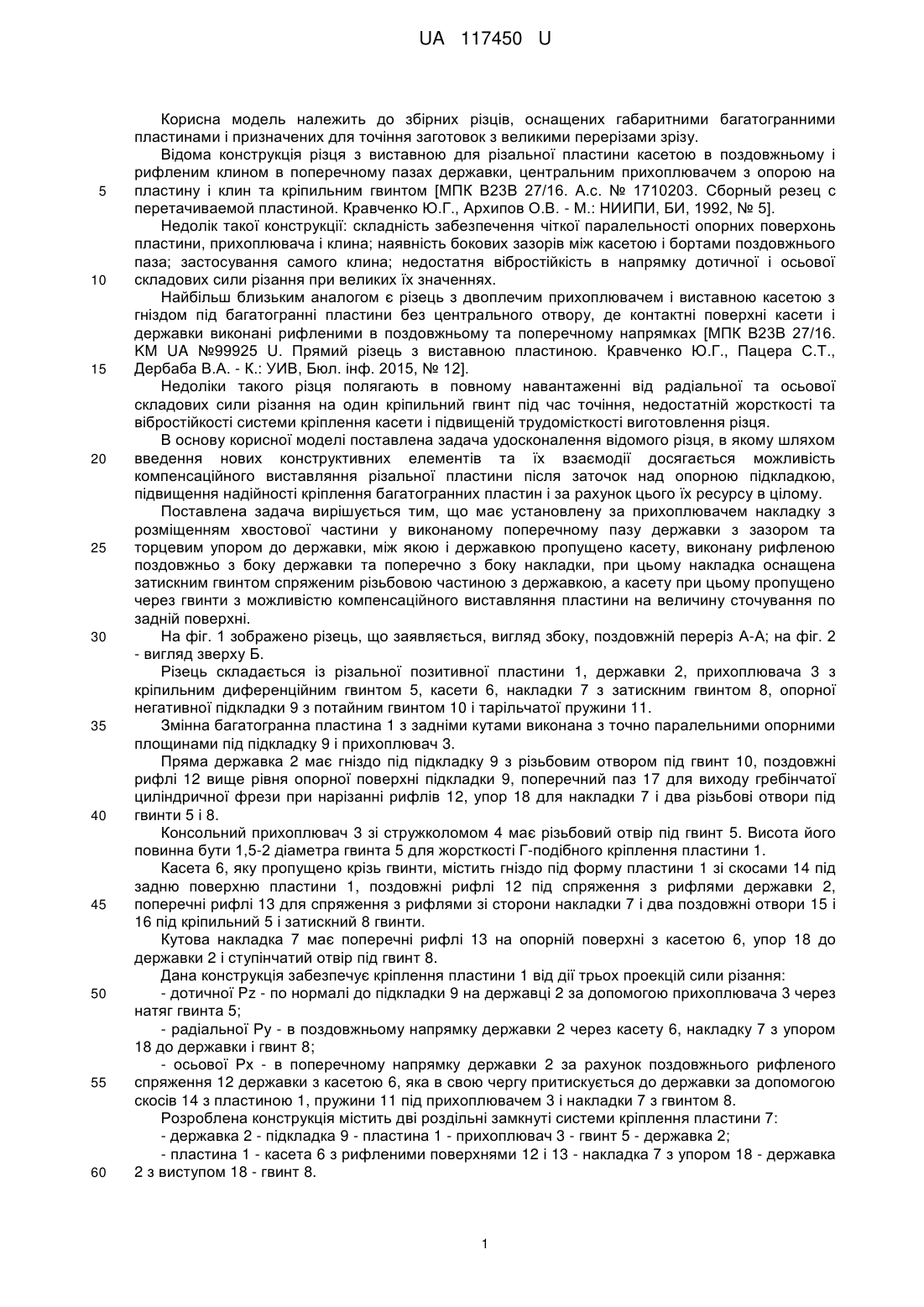

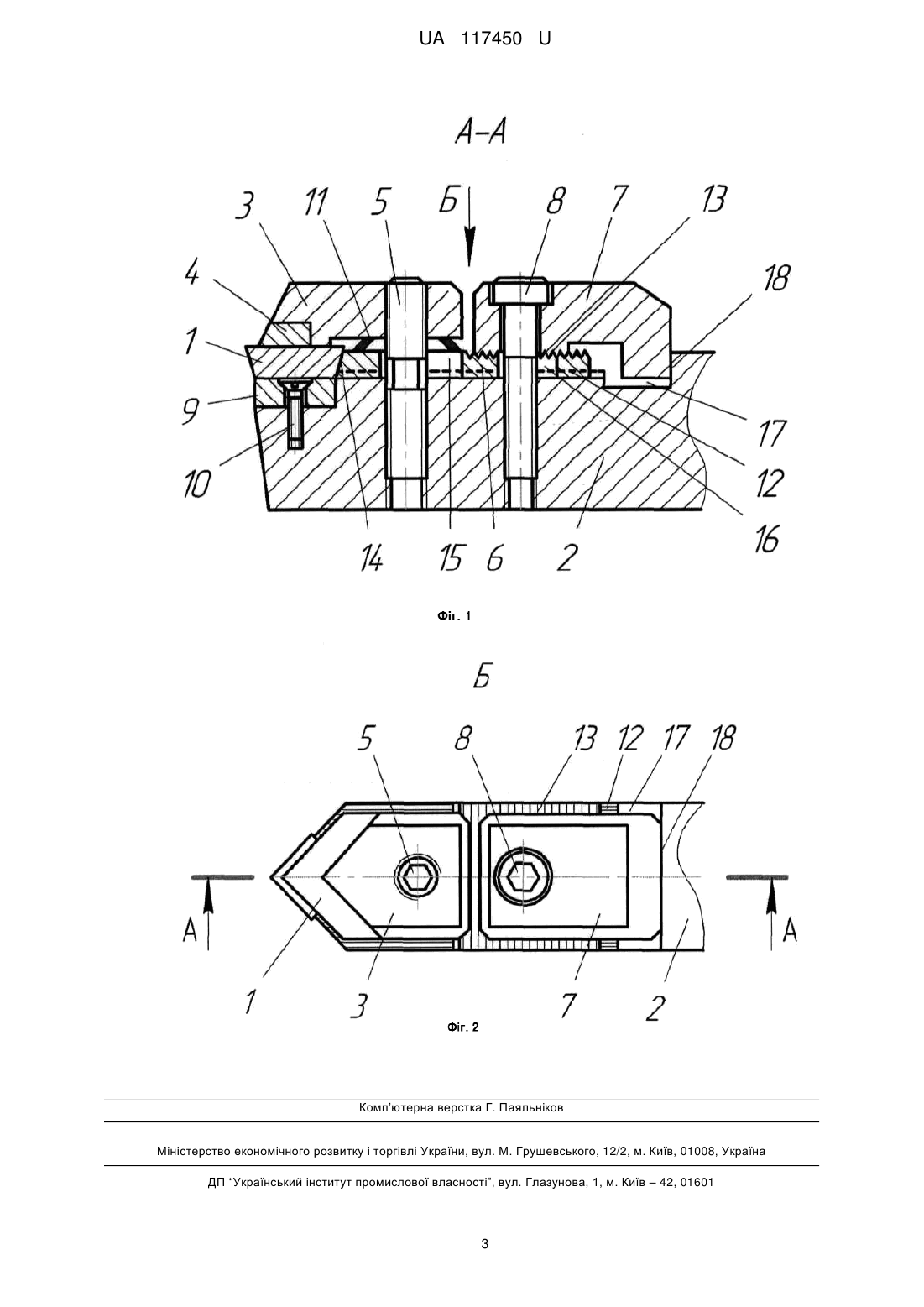

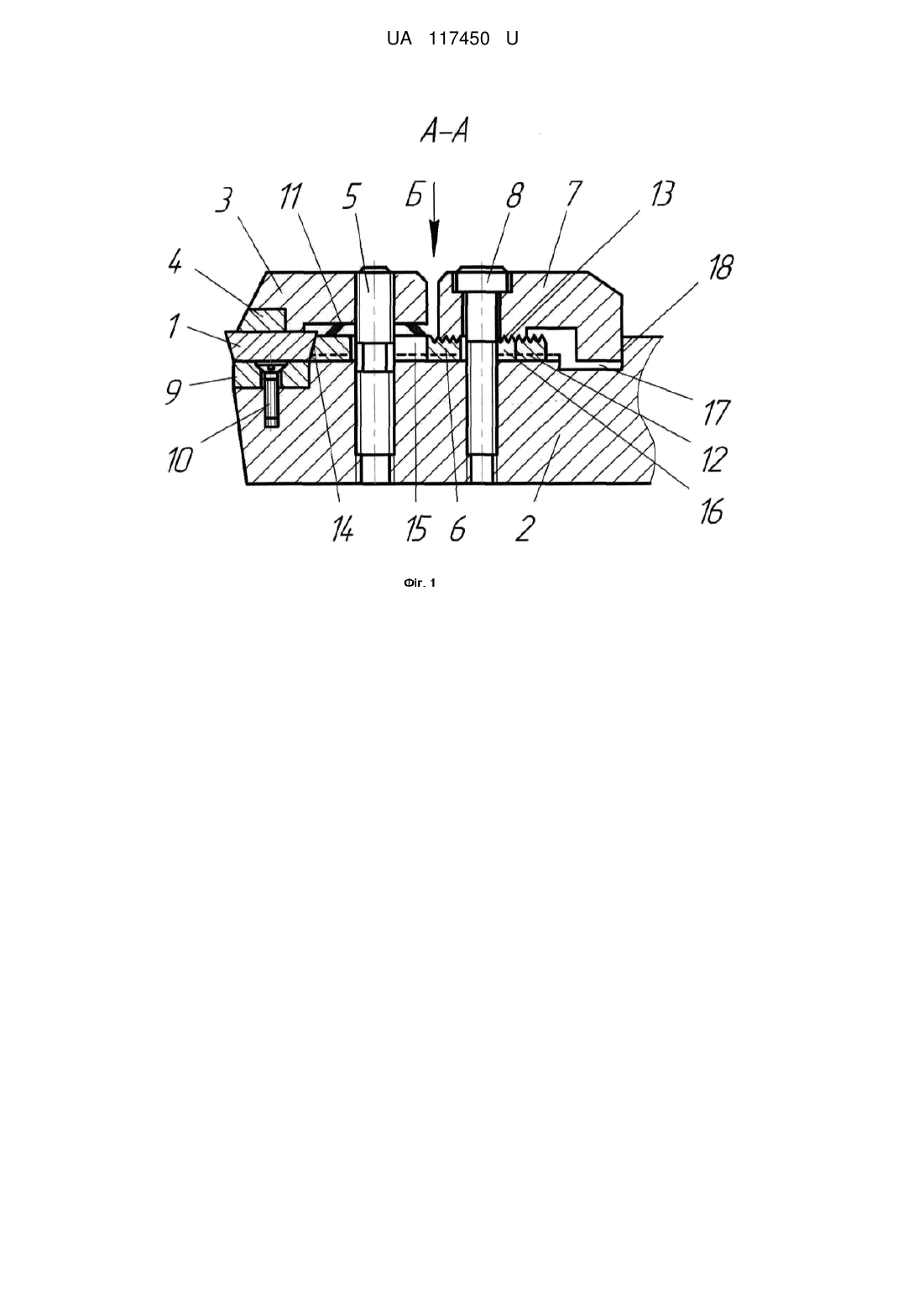

Реферат: Різець для зовнішнього точіння включає державку, багатогранну позитивну різальну пластину, негативну опорну підкладку, касету з гніздом під пластину і прихоплювач з кріпильним гвинтом. Має установлену за прихоплювачем накладку з розміщенням хвостової частини у виконаному поперечному пазу державки з зазором та торцевим упором до державки, між якою і державкою пропущено касету, виконану рифленою поздовжньо з боку державки та поперечно з боку накладки. При цьому накладка оснащена затискним гвинтом спряженим різьбовою частиною з державкою, а касету при цьому пропущено через гвинти з можливістю компенсаційного виставляння пластини на величину сточування по задній поверхні. UA 117450 U (54) РІЗЕЦЬ ДЛЯ ЗОВНІШНЬОГО ТОЧІННЯ UA 117450 U UA 117450 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до збірних різців, оснащених габаритними багатогранними пластинами і призначених для точіння заготовок з великими перерізами зрізу. Відома конструкція різця з виставною для різальної пластини касетою в поздовжньому і рифленим клином в поперечному пазах державки, центральним прихоплювачем з опорою на пластину і клин та кріпильним гвинтом [МПК В23В 27/16. А.с. № 1710203. Сборный резец с перетачиваемой пластиной. Кравченко Ю.Г., Архипов О.В. - М.: НИИПИ, БИ, 1992, № 5]. Недолік такої конструкції: складність забезпечення чіткої паралельності опорних поверхонь пластини, прихоплювача і клина; наявність бокових зазорів між касетою і бортами поздовжнього паза; застосування самого клина; недостатня вібростійкість в напрямку дотичної і осьової складових сили різання при великих їх значеннях. Найбільш близьким аналогом є різець з двоплечим прихоплювачем і виставною касетою з гніздом під багатогранні пластини без центрального отвору, де контактні поверхні касети і державки виконані рифленими в поздовжньому та поперечному напрямках [МПК В23В 27/16. KM UA №99925 U. Прямий різець з виставною пластиною. Кравченко Ю.Г., Пацера С.Т., Дербаба В.А. - К.: УИВ, Бюл. інф. 2015, № 12]. Недоліки такого різця полягають в повному навантаженні від радіальної та осьової складових сили різання на один кріпильний гвинт під час точіння, недостатній жорсткості та вібростійкості системи кріплення касети і підвищеній трудомісткості виготовлення різця. В основу корисної моделі поставлена задача удосконалення відомого різця, в якому шляхом введення нових конструктивних елементів та їх взаємодії досягається можливість компенсаційного виставляння різальної пластини після заточок над опорною підкладкою, підвищення надійності кріплення багатогранних пластин і за рахунок цього їх ресурсу в цілому. Поставлена задача вирішується тим, що має установлену за прихоплювачем накладку з розміщенням хвостової частини у виконаному поперечному пазу державки з зазором та торцевим упором до державки, між якою і державкою пропущено касету, виконану рифленою поздовжньо з боку державки та поперечно з боку накладки, при цьому накладка оснащена затискним гвинтом спряженим різьбовою частиною з державкою, а касету при цьому пропущено через гвинти з можливістю компенсаційного виставляння пластини на величину сточування по задній поверхні. На фіг. 1 зображено різець, що заявляється, вигляд збоку, поздовжній переріз А-А; на фіг. 2 - вигляд зверху Б. Різець складається із різальної позитивної пластини 1, державки 2, прихоплювача 3 з кріпильним диференційним гвинтом 5, касети 6, накладки 7 з затискним гвинтом 8, опорної негативної підкладки 9 з потайним гвинтом 10 і тарільчатої пружини 11. Змінна багатогранна пластина 1 з задніми кутами виконана з точно паралельними опорними площинами під підкладку 9 і прихоплювач 3. Пряма державка 2 має гніздо під підкладку 9 з різьбовим отвором під гвинт 10, поздовжні рифлі 12 вище рівня опорної поверхні підкладки 9, поперечний паз 17 для виходу гребінчатої циліндричної фрези при нарізанні рифлів 12, упор 18 для накладки 7 і два різьбові отвори під гвинти 5 і 8. Консольний прихоплювач 3 зі стружколомом 4 має різьбовий отвір під гвинт 5. Висота його повинна бути 1,5-2 діаметра гвинта 5 для жорсткості Г-подібного кріплення пластини 1. Касета 6, яку пропущено крізь гвинти, містить гніздо під форму пластини 1 зі скосами 14 під задню поверхню пластини 1, поздовжні рифлі 12 під спряження з рифлями державки 2, поперечні рифлі 13 для спряження з рифлями зі сторони накладки 7 і два поздовжні отвори 15 і 16 під кріпильний 5 і затискний 8 гвинти. Кутова накладка 7 має поперечні рифлі 13 на опорній поверхні з касетою 6, упор 18 до державки 2 і ступінчатий отвір під гвинт 8. Дана конструкція забезпечує кріплення пластини 1 від дії трьох проекцій сили різання: - дотичної Pz - по нормалі до підкладки 9 на державці 2 за допомогою прихоплювача 3 через натяг гвинта 5; - радіальної Ру - в поздовжньому напрямку державки 2 через касету 6, накладку 7 з упором 18 до державки і гвинт 8; - осьової Рх - в поперечному напрямку державки 2 за рахунок поздовжнього рифленого спряження 12 державки з касетою 6, яка в свою чергу притискується до державки за допомогою скосів 14 з пластиною 1, пружини 11 під прихоплювачем 3 і накладки 7 з гвинтом 8. Розроблена конструкція містить дві роздільні замкнуті системи кріплення пластини 7: - державка 2 - підкладка 9 - пластина 1 - прихоплювач 3 - гвинт 5 - державка 2; - пластина 1 - касета 6 з рифленими поверхнями 12 і 13 - накладка 7 з упором 18 - державка 2 з виступом 18 - гвинт 8. 1 UA 117450 U 5 10 15 20 25 30 35 40 Перша система кріплення з частково викрученим гвинтом 5 дає можливість виконувати періодичні провороти багатогранних пластин 1 після зношування однієї з вершин. Друга система в вільному стані з частково викрученими гвинтами 5 і 8 дозволяє компенсувати величину сточування пластини 1 після заточок способом виставляння касети 6 в радіальному напрямку з використанням поперечного рифленого спряження 73 з накладкою 7. Поєднання рифлених поздовжнього спряження 12 касети 6 з державкою 2 і поперечного спряження 73 накладки 7 з касетою 6 забезпечує під натягом гвинта 8 необхідну жорсткість кріплення касети на державці, з можливістю підвищення глибини і подачі різання та продуктивності обробки точінням. Контактна площинність пластини 1 з підкладкою 9 повинна бути меншою 0,01 мм. Негативна підкладка 9 виготовляється із твердого сплаву або швидкорізальної сталі (HRC=54-60), вона по товщині може бути рівна, а по габаритам повинна відповідати опорній поверхні пластини 1. Між упором 18 накладки 7 і пазом 17 державки 2 має бути обов'язковий зазор. Технологічно виконання отворів в накладці 7 і під різьбу в державці 2 проводиться за одну установку при контакті упорних поверхонь 18 накладки і державки. Для підвищення надійності вузла кріплення пластини 2 в різці рифлені ділянки державки 2 повинні пройти поверхневу загартовку, а касета 6 і гвинти 5 та 8 повинні вироблятися із легованих сталей і мати твердість HRC-42-48. Крок рифлів приймається не менше 1,0 мм, діаметр гвинтів 5 і 8-не менше М8 і М5 відповідно. Конструктивно підкладка 9 і касета 6 можуть виготовлятися змінними під різні форми і розміри пластини 1. Симетричні кути в плані підкладки визначаються по формулі φ= φ'= 90 -ε/2, а кут розтрубу касети дорівнює β = 180 - ε, де ε = 180(n-2)/n - кут при вершині пластини 1 з числом граней n=4,5 або 6. Багаторазові заточки пластини 1 виконуються тільки по задній поверхні. Кількість можливих заточок дорівнює і = δ/g, де δ - розмірний запас на багаторазові заточки; g=htgα + c - величина зйому при заточці в основній площині Pν, h - допустима величина фаски зносу в площині різання Рn, α - задній кут, с - технологічний припуск на заточку. Кріплення пластини 1 здійснюється наступним чином. Спершу касета 6 з гвинтами 5 і 8 в отворах 15 і 16 виставляється на поздовжніх рифлях 12 з державкою 2. Потім виставляється пластина 1 з касетою 6 на підкладці 9 на одній лінії опорних поверхонь з дотриманням контакту упору 18. Далі виконується спряження накладки 7 з касетою 6 і попереднє затягування гвинта 8. Після контролю положення пластини 1 в гнізді касети б і на підкладці 9 проводиться попереднє затягування гвинта 5. Закінчується кріплення остаточним затягуванням по черзі гвинтів 8 і 5. При вилученні пластини 1 на заточку, спочатку розкручується гвинт 5, потім - гвинт 8 на висоту рифлів 13. Техніко-економічний результат корисної моделі полягає в забезпеченні періодичних проворотів і повторних заточок багатогранних пластин та посиленні надійності вузла їх кріплення, що спільно зі зростанням жорсткості і вібростійкості роздільної системи кріплення та залежного від них періоду стійкості леза, сприяє підвищенню ресурсу різальних пластин як наслідок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Різець для зовнішнього точіння, що включає державку, багатогранну позитивну різальну пластину, негативну опорну підкладку, касету з гніздом під пластину і прихоплювач з кріпильним гвинтом, який відрізняється тим, що має установлену за прихоплювачем накладку з розміщенням хвостової частини у виконаному поперечному пазу державки з зазором та торцевим упором до державки, між якою і державкою пропущено касету, виконану рифленою поздовжньо з боку державки та поперечно з боку накладки, при цьому накладка оснащена затискним гвинтом спряженим різьбовою частиною з державкою, а касету при цьому пропущено через гвинти з можливістю компенсаційного виставляння пластини на величину сточування по задній поверхні. 2 UA 117450 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
