Захисний пристрій при наплавленні шліцьових і гладких валів різних типорозмірів

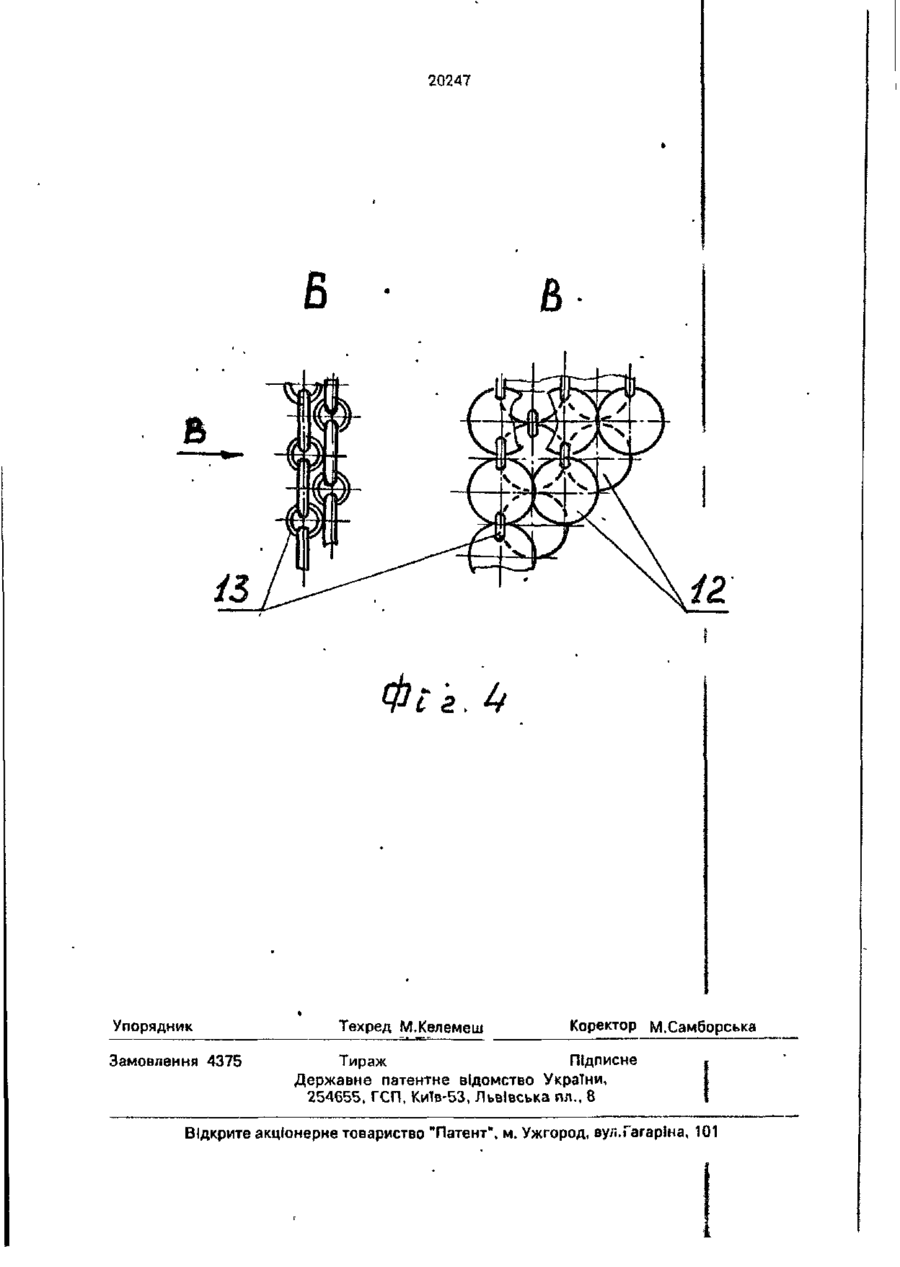

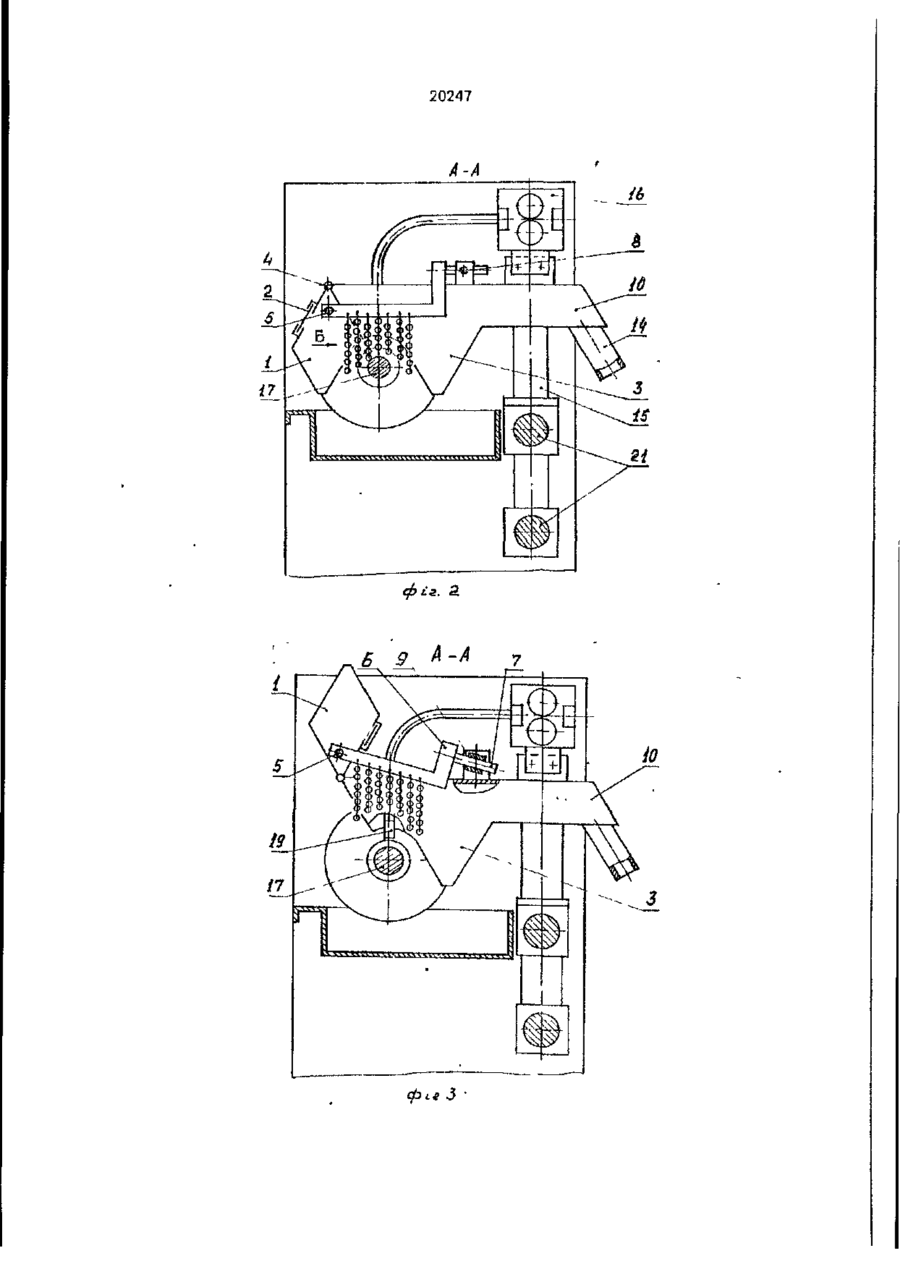

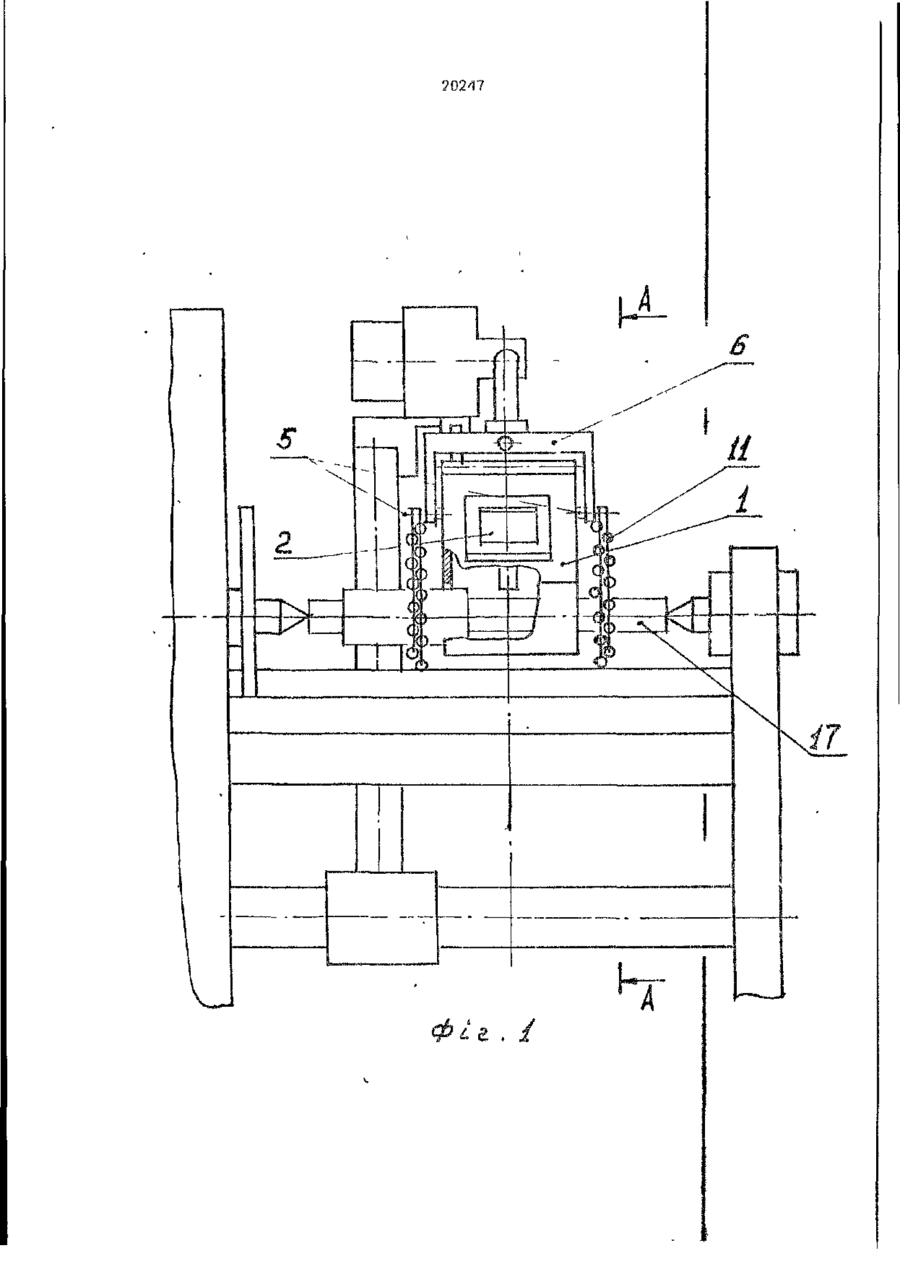

1. Захисний пристрій при наплавленні шліцьових І гладких валів різних типорозмірів, який має лобову кришку, з світлофільтром в спостережницькому ВІКНІ, шарнірне з'єднання з розтрубом повітроводу, який в і д р і з н я є т ь с я тим, що лобова кришка додатково шарнірно з'єднана з вилкою, шток якої встановлений з можливістю переміщення в шарнірі, закріпленому на розтрубі повітроводу, при цьому, вилка з двох боків оснащена гірляндними шторками, наприклад, підвісками (лускоподібними пластинками), периферійні ланки яких довші центральних, а кришка і розтруб, в закритому положенні, утворюють знизу відкритий зіа і по бокових сторонах - фасонний виріз. 2. Пристрій поп. 1, який в і д р і з н я є т ь с я тим, що повітровод встановлений на рухомій регулюємій стійці подавального механізму. Винахід відноситься до зварювальної техніки, в особливості до захисних пристроїв покращення умов праці при відновленні деталей способом електродугового наплавлення. Відомий захисний пристрій, в якому є світлофільтр, вмонтований в кожух, І пристрій для закріплення його на голові зварювальника. Проте, такий захисний пристрій є Індивідуальним і захищає робітника тільки від світлового випромінювання, але не захищає навколишній простір як від світлового випромінювання, так і від аерозолів. Відомий захисний пристрій у вигляді жорстко закріпленої на рухомому електроді Іскрогасмльної втулки [Авт. св. СССР № 668794]. Проте такий пристрій придатний тільки для контактного зварювання І не може бути придатний для наплавлення тіл обертання, деталей типу "вал" з різними діаметрами. Відомий електродотримач для електродів з відсмоктуванням газопиловиділень, що має рукоятку з газовідводним каналом, на якій закріплений вузол фіксування електроду І розміщений навколо нього газовідводний патрубок[Авт. св. СССР N; 1146161]. Проте, такий патрубок також не забезпечує захист від бризок І світловипромінювання в навколишнє середовище. 20247 Пристрій має лобову кришку І з світлофільтром 2, з'єднану з розтрубом З шарніром 4, яка додатково за допомогою шарнірів 5 з'єднана з вилкою 6, шток 7 якої взаємодіє з шарнірною втулкою 8, встановленою в кронштейні 9, закріпленому на повітроводі 10, при цьому, вилка 6 з двох боків оснащена гірляидними шторками 11, виконаними, наприклад, у вигляді ПІДВІСОК (лускоподібних пластинок) 12 (фіг. 4), з'єднаними одна з другою кільцями 13. Повітровод 10 оснащено патрубком 14, до якого під'єднується цехова система примусової вентиляції, І встановлено на рухомій регулюємій стійці 15 подавального механізму 16. Пристрій працює таким чином. В неробочому положенні лобова кришка 1 знаходиться в положенні, зображеному на фіг. З, коли розтруб 3 відкритий спереду для встановлення наплавляемого вала 17. В цьому положенні шток 7 вилки 6, з'єднаної з лобовою кришкою 1 через шарніри 5, зміщується в шарнірній втулці 8. Робоче положення пристрою зображене на фіг. 1 І фіг. 2. ПрлянднІ шторки 11 перекривають щілину між наплавляємим валом 17 І фасонним вирізом розтруба 3, тим самим, запобігають розкиданню бризок розплавленого металу І випромінювання зварювальної дуги в навколишній простір. Конструкція розтруба 3 забезпечує скид шлаку І частинок металу в піддон 18, Гнучкість гірляндних шторок 11 дозволяє здійснювати вищеназваний захист при проходженні зварювального мундштука 19 вздовж наплавляемого валу 17 незалежно від зміни його перерізу. Повітровод 101 подавальний механізм 16 закріплені на стійці 15, яка в процесі наплавлення переміщується по напрямним 21. Зварювальний мундштук 19 І розтруб З повітроводу 10 в робочому положенні переміщуються спільно. Відсмоктування газових (аерозольних викидів) здійснюється через повітровод 10. Гірляндні шторки 11 виконані, наприклад, у вигляді пластин (дисків) 12 (див. фіг. 4), з'єднаних один з другим 50 кільцями 13, утворюючи гнучкі ланцюги (гірлянди). Гірлянди розміщені одна відносно другої таким чином, що диски 12 перекривають можливі просвіти. Найбільш близьким до запропонованого є екранірований пристрій [Авт. св. СССР N? 659827) - прототип, виконаний у вигляді двох роз'ємних половин, кожна Із яких шарнірно з'єднана з кожухом, силовий циліндр жорстко 5 закріплений на станині, пристрій оснащено валом, змонтованим в кожусі, І поворотним важілем, встановленим на вказаному валу І зв'язаним Із штоком силового циліндра, при цьому, на валу в свою чергу закріплені сек- 10 тори, зв'язані за допомогою гнучкого зв'язку з роз'єднаними половинами захисного екрану, при цьому пристрій оснащено підпружиненими штовхачами, закріпленими на кожусі, які взаємодіють з роз'ємними по- 15 ловинами екрану. Такий пристрій на дозволяє безперешкодно, в робочому положенні, наглядати, при необхідності, за процесом наплавлення, а також, при наплавленні 20 валів, не перекриває технологічну щілину між пристроєм І шаром наплавленого металу І, тим самим, не захищає зовнішнє середовище від світлового випромінювання. Крім того, такий пристрій потребує до- 25 даткового пристрою для відведення газопиловиділень І не забезпечує можливості встановити його на рухомій, регулюємій стійці подавального механізму. Метою пристрою є підвищення ЗО зручності експлуатації, ефективності захисту від бризок металу, аерозолів І світлового випромінювання. Вказана ціль досягається тим, що лобова кришка додатково шарнірно з'єднана з 35 вилкою, шток якої встановлений з можливістю переміщення в шарнірі, закріпленому на розтрубі повітроводу, при цьому, вилка з двох сторін оснащена гірляндними шторками, наприклад, 40 підвісками (лускоподібними пластинами), пєриферійнї ланки яких довші центральних, а кришка І розтруб, в закритому положенні, утворюють знизу відкритий зів і по боковим сторонам фасонний виріз, при цьому 45 повітровод встановлений на рухомій, регулюємій стійці подавального механізму. На фіг. 1 зображений захисний пристрій, загальний вигляд; на фіг. 2 - розріз А-Ана фіг. 1; на фіг. З - розріз А~А на ф!г. 1 (з піднятою лобовою кришкою); на фіг. 4 вид Б на фіг, 2. 20247 20247 4-А фіг. З Б 9 Л -А фи 3 • 7 20247 Упорядник Замовлення 4375 Техред М.Келемеш Коректор М.Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Киів-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
