Радіотелефон, передавач та спосіб управління підсилювачем потужності

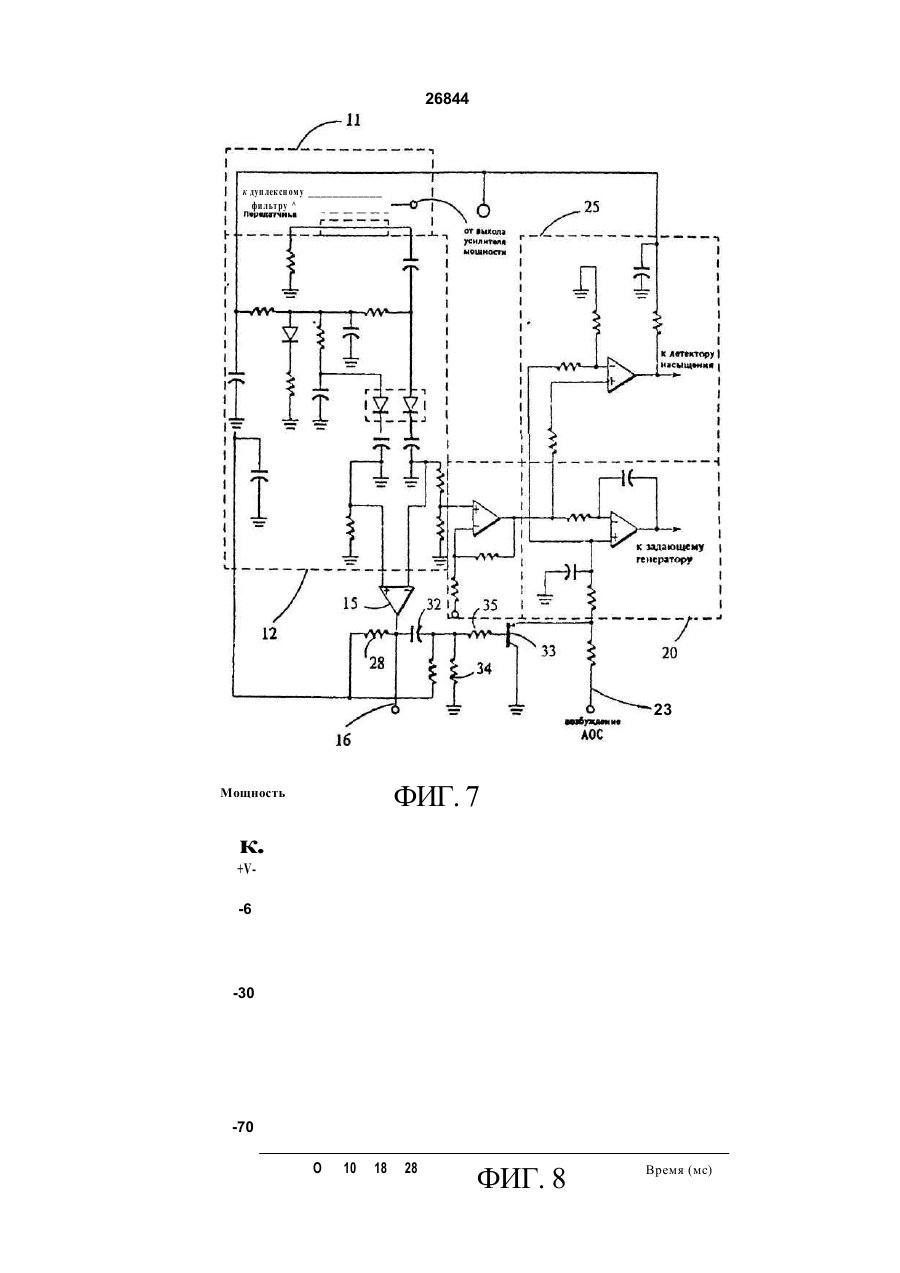

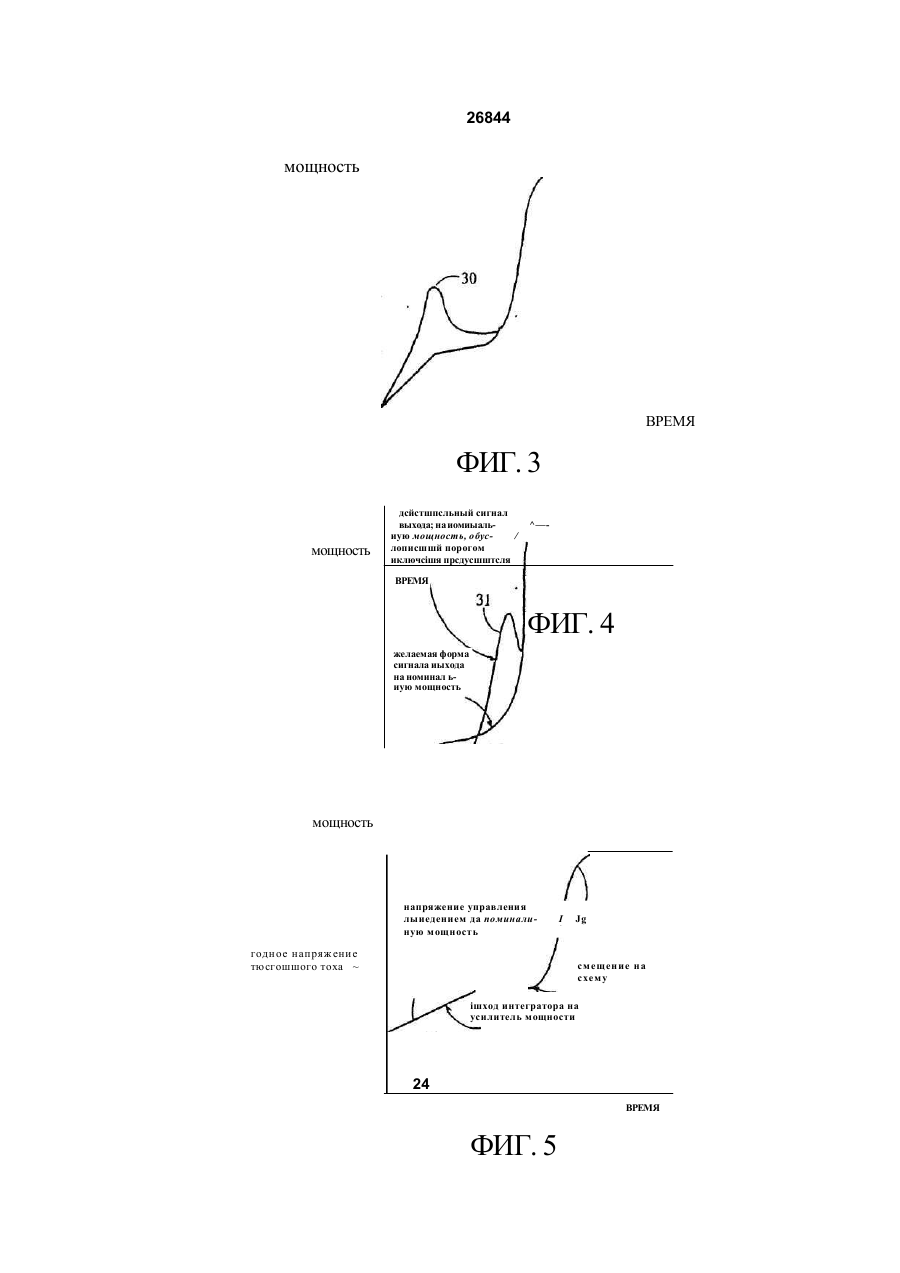

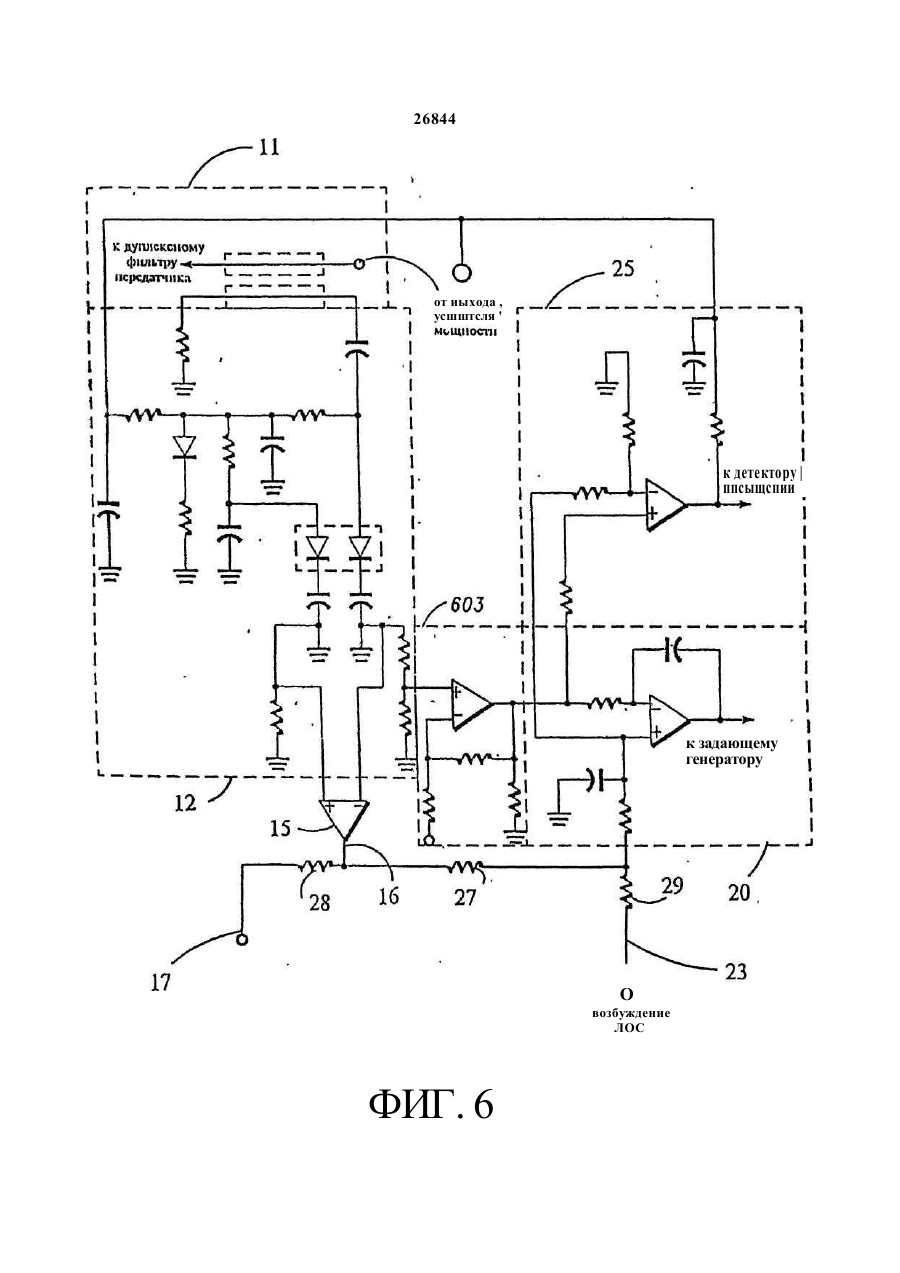

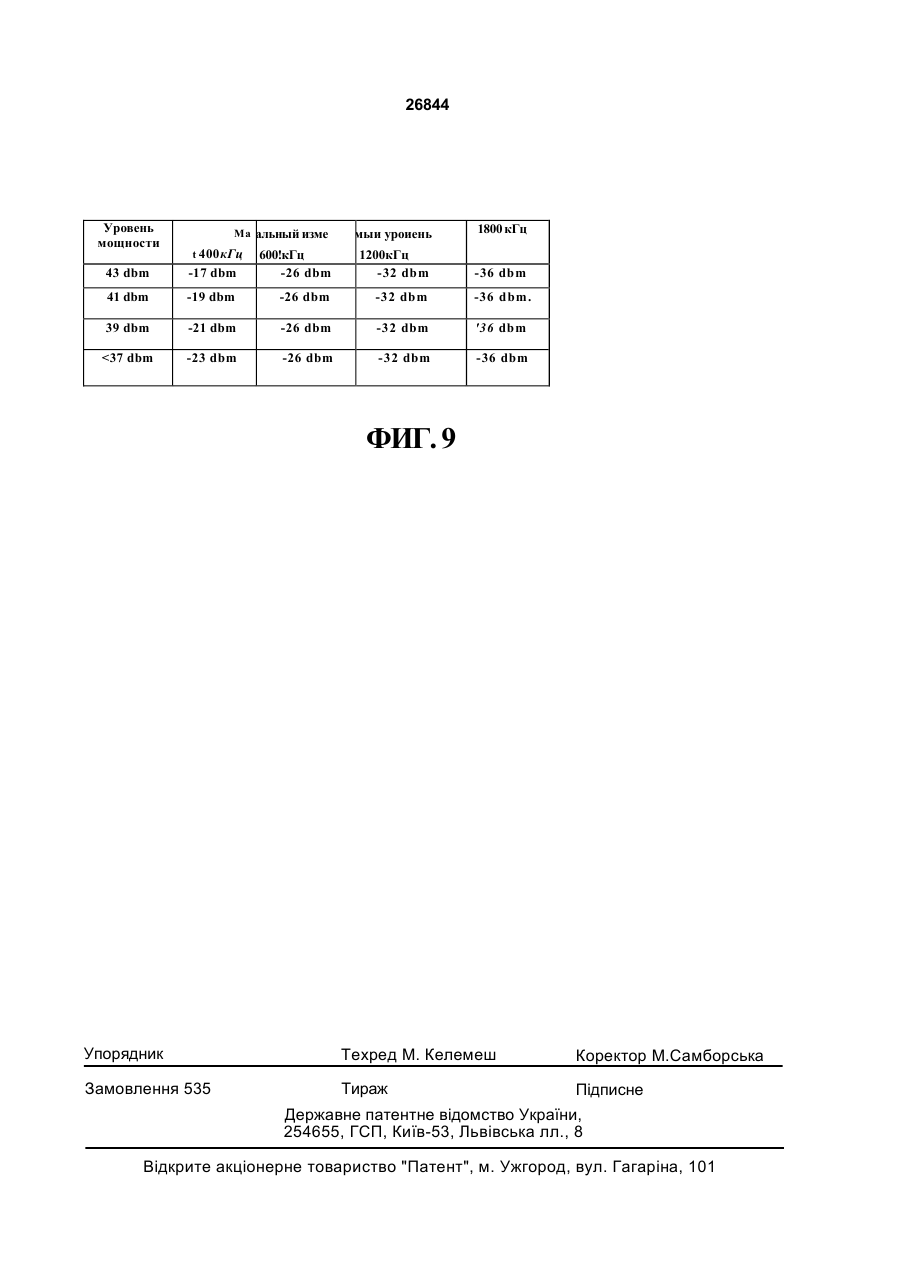

1. Радиотелефон, содержащий пере датчик, включа ющи й в себя ус илитель мощности, имеющий по меньшей м ере два входа и по меньшей мере один вы ход, причем" первый из указанных по мень шей Мере ДВУХ ВХОДОВ ПОДКЛЮЧеН КО ВХОД' ному сигналу, и контур управления, указанный контур управления включает в себя интегратор, имеющий вход и выход, указанный выход подключен ко второму из указанных по меньшей мере двух входов усилителя мощности, схему детекти-* рования, имеющую вход и выход, указанный вход подключен к выходному сигналу усилителя мощности, и цифровой процессор сигналов (DSP), имеющий вход и вы ход, при этом указанный выход указанного DSP подключен к указанному входу указанного интегратора о т л и ч а ю щ ий с я тем, что указанный контур управления также содержит компаратор, имеющий вход и выход, причем указанный вход компаратора подключен к выходу средства детектирования и указанный выход компаратора подключен к указанному входу указанного DSP. 2. Передатчик, включающий в себя усилитель мощности для усиления перво го "сигнала и контур управления, где ука занный усилитель мощности имеет по меньшей мере два входа, по меньшей мере один выход, при этом указанный первый сигнал подсоединен к первому из указанных по меньшей мере двух входов указанного усилителя мощности, указан ный контур управления содержит интегра тор, имеющий вход и выход, указанный выход подключен ко второму из указан ных по меньшей мере двух входов усили теля мощности, средство детектирования, имеющее вход и выход, указанный вход подключен к указанному одному выходу усилителя мощности, и цифровой процес сор сигналов (DSP), имеющий вход и вы ход, при этом указанный выход указанно го DSP подключен к указанному входу ука занного интегратора о т л и ч а ю щ и й с я тем, что указанный контур управ ления также содержит компаратор, имею щий вход и выход, причем указанный вход компаратора подключен к выходу средст ва детектирования и указанный выход ком паратора подключен к указанному входу указанного DSP. 3. Передатчик по п. 2 о т л и ч а ющ и й с я тем, что указанный усилитель мощности содержит задающий генератор. 4. Передатчик по любому из пп. 2 и 3, о т л и ч а ю щ и й с я тем, что указанный DSP подключен к цифроаналоговому преобразователю. 5. Передатчик по п. 2, о т л и ч а гащи й с я тем , что указан н ый конту р управления дополнительно содержит де тектор насыщения, подключенный между указанным выходом указанного средства детектирования и указанным выходом ука занного компаратора, и указанным вто з с 00 (-» w О 26844 рым из указанных по меньшей мере двух входов указанного усилителя мощности через указанный интегратор. 6. Способ управления усилителем мощности передатчика или радиотелефона, имеющим по меньшей мере два входных сигнала и выходной сигнал, причем первый из указанных входных сигналов подвергается усилению указанным усилителем мощности с формированием таким образом выходного сигнала, при этом величина усиления зависит от второго из указанных входных сигналов, о т л и ч а ю щ и й с я тем, что включает в себя операции детектирования активации указанного усилителя мощности и формирования третьего сигнала, указывающего на активацию усилителя мощности, определения уровня напряжения второго из указанных входных сигналов указанного усилителя мощности в ответ на указанный третий сигнал, и формирования, в зависимости от определения указанного уровня напряжения, второго из указанных входных сигналов указанного усилителя мощности. 7. С п о с о б п о п . 6 , о т л и ч а ю щ и й с я тем, что указанная операция детектирования активации усилителя мощ ности включает в себя операции опреде ления мощности указанного выходного сигнала усилителя мощности, сравнива ния уровня мощности указанного выход ного сигнала с опорным сигналом напря жения, и формирования указанного трет ьего сигнала в зависимости от результата сравнивания указанного выходного сигна ла и указанного опорного сигнала. 8. Способ по любому из пп. 6 и 7, о т л и ч а ю щ и й с я тем, что он включает в себя операцию формирования четвертого сигнала, в ответ на указанный третий сигнал и при отсутствии формиро вания второго из указанных входных сиг налов, используемого для управления ука занным усилителем мощности. Изобретение относится к схемам управления усилителями мощности, в частности к схемам управления выведением усилителей мощности в режим номинальной мощности. Использование усилителей мощности в передаче радиочастотных сигналов охватывает широкую сферу, включая, но не ограничиваясь применением усилителей мощности в радиотелефонных системах связи. Радиотелефонная система связи подразумевает наличие некоего множества стационарных приемопередающих станций. Каждая такая приемопередающая станция является интерфейсным элементом между системой проводной телефонной связи и многочисленными переносными, или мобильными, радиотелефонными системами, располагающимися в пределах географической зоны, обслуживаемой указанной стационарной приемопередающей станцией. Стационарная приемопередающая станция и радиотелефон поддерживают между собой связь, посылая друг другу и принимая друг от друга ЧМ радиочастотные сигналы. В аналоговой системе радиотелефонной связи предусматривается наличие широкого спектра (диапазона) радиочастот для осуществления радиотелефонной свя зи. Имеющийся спектр радиочастот разбивается на относительно узкие частотные сегменты (поддиапазоны). По запросу, каждому радиотелефону выделяется 5 частотный канал, по которому осуществляются передача и прием информации от стационарной приемопередающей станции. Такая система связи известна как многоканальная система связи с частот10 ным разделением каналов (FDMA). При телефонном разговоре передатчик радиотелефона включается и остается функционировать на фиксированной частоте в течение всего времени разговора. Таким 15 образом, для конкретного телефонного разговора, который может продолжаться несколько минут, нужно одноразовое включение и одноразовое отключение передатчика и, соответственно, усилителя мощ20 ности радиотелефона. Стационарная приемопередающая станция также может оставаться включенной на протяжении всего телефонного разговора. Нагрузочные требования по включе25 нию и выключению, предъявляемые к усилителю мощности в системе FDMA, с учетом ограниченного числа включений, не столь строги Когда включение передатчика происходит быстро, возникает одно30 моментный крупный всплеск шумового 26844 сигнала, однако, поскольку это происходит только один раз на протяжении разговора, это явление не оказывает существенного влияния на систему связи. Аналогичным образом, когда происходит медленное включение усилителя мощности, в начале телефонного разговора возникает незаметная пауза. Эти проблемы представляют лишь малоощутимые неудобства для пользователя и не оказывают существенного негативного влияния на работу системы связи. В современных цифровых сотовых системах радиотелефонной связи требования по включению, предъявляемые к усилителю мощности, возросли многократно. В новых системах используется многоканальная связь с временным разделением каналов (TDMA). В системе связи TDMA 8 или 16 радиотелефонов совместно используют единый канал с шириной полосы 200 кГц, по которому они осуществляют прием и передачу. Каждому радиотелефону на канале выделяется один временной интервал в 577 мс в режиме последовательного повторения. В течение указанного временного интервала радиотелефон выводит усилитель мощности на необходимую частоту и мощность, осуществляет передачу необходимых данных, и быстро отключает усилитель мощности, с тем чтобы не мешать и не создавать помех другим пользователям, использующим эту же частотную полосу. Таким образом, требования по управлению работой усилителя мощности значительно возросли. Группой GSM в марте 1991 года были разработаны рекомендации с определением цифровой радиотелефонной системы связи. В этих рекомендациях были учтены возросшие требования к усилителям мощности и определены параметры временной эталонной таблицы, как показано на рис. 8 и 9, которым должны соответствовать все элементы радиотелефонного оборудования, используемого в такой системе связи. Технические условия, касающиеся временной и частотной эталонных таблиц, определяют требования по очень плавному наращиванию характеристик усилителя мощности в режиме включения при строгих временных ограничениях [1]. Без выполнения этих требований цифровые системы связи TDMA не могли бы функционировать. Если усилитель мощности включается слишком медленно, даже на протяжении лишь нескольких микросекунд, в информации, передаваемой между стационарной приемопередающей станцией и радиотелефоном, возникают значительные искажения. Слишком быстрое включение усилителя мощ5 ности на номинальный режим приводит к всплеску широкополосного сигнала, вызывающего радиопомехи в работе радиотелефонов, работающих на той же частоте, или соседних частотах. Таким обра10 зом, очевидна потребность в устройстве управления усилителем мощности, которое бы обеспечивало быстрое и плавное включение и выведение усилителя мощности на требуемый уровень мощности, и 15 при этом исключало выброс частотных шумов или потерю информации. В настоящее время на практике для осуществления включения усилителя мощности в режим номинальной мощности в 20 соответствии с техническими требованиями GSM используется цифровой процессор сигналов (DSP) совместно с цифроаналоговым преобразователем (ЦАП). Напряжение автоматического управления вы25 ходным сигналом (АОС), формируемое DSP, подается на интегратор, где оно сравнивается с выходным сигналом детектора мощности радиочастотного сигнала. Разность между сигналом АОС и 30 сигналом детектора подается на вход управления системы усиления мощности. При идеальных условиях такая система усиления мощности с замкнутым контуром будет осуществлять регулирование 35 напряжения управления до тех пор, пока выходной сигнал детектора схемы управления РЧ не уравняется с напряжением АОС. Однако в действительности система далека от идеальной. 40 Пример усилителя мощности с использованием автоматического управления выходным сигналом (АОС) приведен в патенте США, являющегося прототипом, где описывается схема автоматического 45 управления мощностью выходного сигнала для усилителя радиочастотного сигнала с широким динамическим диапазоном. В частности, Вилмур описывает усовершенствованную схему автоматического уп50 равления выходным сигналом для усилителя мощности радиочастотного сигнала, которая обеспечивает точное поддерживание заданного уровня выходной мощности в пределах широкого диапазона час55 тот радиочастотного сигнала и температурных режимов без необходимости дополнительного усложнения использованием цепи температурной компенсации. Кроме того, предлагаемое Вилмуром решение позволяет осуществлять выбор из 26844 множества уровней мощности выходного сигнала в соответствии с сигналами управления. На практике, при получении радиочастотного сигнала система выполняет нелинейное усиление указанного сигнала перед задействованием генератора сигнала величины мощности, формирующего сигнал величины мощности, соотносящегося с указанным усиленным радиочастотным сигналом. Указанный сигнал величины мощности затем корректируется по поправочному коэффициенту, определяемому указанными сигналами управления, и регулируемый усилитель мощности выполняет корректировку в соответствии с указанным откорректированным сигналом величины мощности, формируя соответствующую величину выходной мощности радиочастотного сигнала [2]. Две характеристики системы являются причиной недостатков в соблюдении параметров временной и частотной эталонных таблиц. Во-первых, детектор имеет ограниченный диапазон, в пределах которого он может выполнять детектирование радиочастотного сигнала на выходе усилителя. Ниже этого диапазона, детектор выдает небольшое напряжение, которое не соотносится с изменениями уровня мощности усилителя. В этом случае контур управления остается разомкнутым, и выходной сигнал мощности никоим образом не соотносится с напряжением АОС. По существу, интегратор стремится сообщить своему .выходному сигналу максимальное напряжение, поскольку напряжение детектора больше напряжения АОС. Во-вторых, задающий генератор/усилитель мощности обычно имеет порог включения, которому интегратор должен соответствовать перед тем, как на вход усилителя может быть подан сигнал с формой волны, соответствующей режиму выведения на мощность. Недостатки контура управления приводят к тому, что при активации усилителя мощности и, затем, детектора, контур управления замыкается и пытается отслеживать напряжение АОС. На этой стадии контур управления пытается следить за напряжением АОС на его токовом уровне. Это приводит к нарушению требований частотной эталонной таблицы из-за резкого включения усилителя мощности, как показано на фиг. 4. Таким образом, существует потребность в контуре управления мощности, способном адаптироваться к требованиям каждого индивидуального усилителя мощности и обеспечивающим быстрое и плав 8 ное выведение усилителя мощности в рабочий (номинальный) режим. Настоящее изобретение направлено на устранение изложенных выше недос5 татков цифровой системы связи TDMA. Кроме того, предлагаемое изобретение восполняет существующую потребность в контуре управления усилителем мощности, адаптирующемся к требованиям каж10 дого конкретного усилителя мощности и обеспечивающем быстрое и плавное выведение в режим номинальной мощности. Для решения вышеизложенных задач настоящее изобретение включает в себя 15 передатчик и радиотелефон, каждый из которых имеет усилитель мощности для усиления первого сигнала и контур управления для управления указанным усилителем мощности. Усилитель мощности 20 имеет по меньшей мере два входа, по меньшей мере один выход, активный и неактивный режимы, и чувствителен к напряжению второго сигнала. Указанный первый сигнал имеет уровень мощности и 25 первую частоту, и подключен к первому входу усилителя мощности. Контур управления включает в себя интегратор для формирования указанного второго сигнала, подключенный ко второму входу ука30 занного усилителя мощности, средство детектирования и сравнивания для формирования третьего сигнала, чувствительное к активному режиму указанного усилителя мощности, и процессор цифрового сиг35 нала для определения уровня напряжения указанного второго сигнала в зависимости от состояния указанного третьего сигнала, благодаря чему указанный усилитель мощности выводится в активный ре40 жим без существенного всплеска частотного шума. Настоящее изобретение также предлагает способ управления усилителем мощности в передатчике и в радиотеле45 фоне. Указанный усилитель мощности имеет по меньшей мере два входных сигнала, первый из которых усиливается указанным усилителем мощности, благодаря чему формируется выходной сигнал, при50 чем величина усиления зависит от второго входного сигнала. Способ таким образом включает в себя операции детектирования и индикации активизации указанного усилителя мощности, определения уров55 ня напряжения указанного второго входного сигнала для усилителя мощности, чувствительного к (указанному) третьему сигналу, и формирования, в зависимости от результата указанного определения уровня напряжения, второго входного сиг 26844 нала для указанного усилителя мощности. На фиг. 1 показана блок-схема радиотелефонной системы связи в соответствии с настоящим изобретением; на фиг. 2 - блок-схема усилителя мощности и соответствующей схемы управления усилителем мощности в соответствии с настоящим изобретением; на фиг. 3 - график "мощность-время" выходного сигнала усилителя мощности; на фиг. 4 - график "мощность-время", показывающий желаемый выходной сигнал усилителя мощности и форму сигнала усилителя мощности, в котором не используется настоящее изобретение; на фиг. 5 - график "мощность-время" контура управления усилителем мощности; на фиг. 6 - электрическая схема цепи управления усилителем мощности в соответствии с настоящим изобретением; на фиг. 7 - электрическая схема альтернативного варианта осуществления настоящего изобретения; на фиг. 8 - временная эталонная таблица GSM, определенная рекомендациями GSM 05.05 (4.2.2.); на фиг. 9 - частотная эталонная таблица GSM, определенная рекомендациями GSM 05.05 (4.5.2). Описанное здесь изобретение может быть использовано в радиотелефонной системе связи TDMA, которая показана на фиг. 1. Радиотелефонная система содержит стационарную приемопередающую станцию 1, которая посылает радиочастотные сигналы на переносные и мобильные радиотелефоны, находящиеся в пределах географической зоны охвата. Одним из таких телефонов является переносной радиотелефон 2. Радиотелефонной системе связи выделяется частотный диапазон, в пределах которого разрешается осуществлять радиосвязь. Указанный частотный диапазон разбивается на несколько каналов (полос) шириной 200 кГц. Каждый канал может обеспечивать связь между приемопередающей станцией 1 и (предельно) 8 радиотелефонами в пределах ее зоны охвата. Каждому радиотелефону выделяется временной интервал, в течение которого должны осуществляться передача и прием информации от приемопередающей станции 1. Каждый временной интервал имеет продолжительность приблизительно 577 микросекунд. Переносной радиотелефон 2, модель N F19UVD0960AA, выпускаемый компанией Моторола, Инк., содержит передатчик 3, приемник 4, и цифровой процессор сигналов (DSP) 5, например, DSP 56000, выпускаемый компанией Моторо 10 ла, Инк. Сигналы между DSP 5 и передатчиком 3 передаются по сигнальной шине 6. И передатчик 3, и приемопередающая 5 станция 1 содержат усилители мощности, отвечающие строгим требованиям, определенным в рекомендациях GSM ETSI/PT12 05.05 (4.2.2 и 4.5.2), март 1991 года. Технические условия требуют, чтобы лю10 бой передатчик соответствовал параметрам временной эталонной таблицы, показанной на рис. 8, и частотной эталонной таблицы, показанной на фиг. 9. Антенна 7 используется для передачи и приема 15 радиочастотных сигналов на/от приемопередающей станции 1. Принимая сигналы, антенна 7 преобразует эти сигналы в электрические радиочастотные сигналы-импульсы и пере20 дает их на приемник 4. Приемник 4 демодулирует и преобразует электрические радиочастотные сигналы в сигналы данных (информационные сигналы), используемые остальными компонентами пере25 носного радиотелефона 2. Передавая радиочастотные сигналы, DSP 5 подает на передатчик 3 информацию, которая должна быть передана, и управляющую информацию для передат30 чика 3, через сигнальную шину 6. Передатчик 3 принимает информацию, преобразует ее в электрические радиочастотные импульсы (сигналы) и сообщает этим электрическим радиочастотным импульсам 35 с помощью усилителя мощности соответствующую необходимую величину мощности. Затем антенна 7, получая электрические радиочастотные сигналы (импульсы), преобразует их в радиочастотные сиг40 налы и передает эти сигналы в эфир для использования их приемопередающей станцией 1. Усилитель мощности 8 и связанные с 45 ним устройства управления расположены в передатчике 3 и показаны на блок-схеме рис. 2. Усилитель мощности 8 предназначен для приема радиочастотных входных сигналов, содержащих голосовую и 50 иную информацию, которая должна быть передана на стационарную приемоперед а ю щ у ю с т а н ци ю 1 , и у с и л е н и я входных радиочастотных сигналов до уровня мощности, необходимого для осуществ-55 ления передачи. Задающий генератор 9 представляет собой регулируемый усилитель мощности, который осуществляет коррекцию входных радиочастотных сигналов 10 до соответствующего входного уровня для усилителя мощности 8. 11 26844 Блок-схема на фиг.2 содержит несколько контуров управления, включая стандартный контур управления, контур управления выведением на режим номинальной мощности, и контур определения насыщения усилителей мощности. Все указанные контуры управления используют цепь связи 11. Цепь связи 11 представляет собой электромагнитную цепь связи, которая подключает выходные радиочастотные сигналы к контурам управления, не приводя к избыточным потерям в выходных радиочастотных сигналах, Схема детектирования 12 определяет уровень мощности прямой волны выходных радиочастотных сигналов и выдает сигнал уровня мощности 13, напряжение которого отвечает величине мощности прямой волны в выходных радиочастотных сигналах. Схема детектирования 12 также выдает опорный сигнал 14. Напряжение опорного сигнала 14 отвечает выходному сигналу смещения постоянного тока, выдаваемому схемой детектирования в отсутствие работы усилителя мощности 8. Контур управления усилителем мощности использует компаратор 15 и DSP 5 в качестве дополнения к стандартному контуру управления. Компаратор 15 выдает выходной сигнал 16. Выходной сигнал 16 показывает определение активного режима усилителя мощности 8 и задающего генератора 9. Выходной сигнал 17 формируется DSP 5 и используется для подъема уровня выходного сигнала 16. Выходной сигнал 17 имеет высокий уровень в начале временного интервала; уровень выходного сигнала 17 понижается после выдачи DSP 5 выходного сигнала нужной формы 18. Таким образом уровень выходного сигнала 16 удерживается высоким в течение активного временного интервала и до того, как усилитель 8 и задающий генератор 9 входят в активный режим. После активации усилителя мощности 8 и задающего генератора выходной сигнал 16 понижается. Через 10 мс после начала активного временного интервала DSP 5 формирует сигнал нужной формы и передает его на цифроаналоговый преобразователь 19. В данном предпочтительном варианте осуществления изобретения предпочтительной формой 18 сигнала является поднимающаяся гармоническая (косинусоидальная) волна, обеспечивающая плавное выведение усилителя мощности 8 на нужный уровень мощности. Цифроаналоговый преобразователь 19 преобразует цифровой входной сигнал в аналоговый выход 12 ной сигнал, известный как сигнал АОС. Далее сигнал АОС подается на интегратор 20, и выходной сигнал 21 интегратора 20 подается в качестве управляющего нап5 ряжения на задающий генератор 9 для управления уровнем усиления задающего генератора 9. На фиг. 5 показана картина напряжения сигнала АОС. Вначале DSP 5 и, соот10 ветственно, цифроаналоговый преобразователь 19, совместно с выходным сигналом 16 выдают неизменяемое напряжение постоянного тока 22 на сигнале АОС 23, и интегратор, таким образом, выдает 15 линейный сигнал, график которого имеет постоянный угол наклона, как показано поз. 24. Этот сигнал 24 выдается до тех пор, пока компаратор 15 не детектирует переход усилителя мощности 8 в актив20 ный режим. После детектирования активности усилителя мощности 8 выходной сигнал 16 понижается, что обеспечивает эффективное прекращение линейного наращивания мощности. Напряжение сигна25 ла АОС 23 удерживается достаточным для поддержания активного состояния усилителя мощности 8 до момента, когда DSP 5 выдаст сигнал нужной формы для выведения задающего генератора и усили30 теля мощности на их соответствующий уровень мощности. В предпочтительном варианте осуществления изобретения задержка составляет 10 мс от начала временного интервала и нужной формой сиг35 нала является поднимающаяся гармоническая волна 18, как показано на рис. 5. Контур управления насыщением препятствует превышению задающим генератором 9 и усилителем мощности 8 их 40 пределов усиления благодаря входному сигналу управления 21. Контур управления насыщением состоит из цепи связи 11, схемы детектирования 12, компаратора-детектора насыщения 25 и DSP 5. Де45 тектор насыщения 25 сравнивает выходной сигнал 13 схемы детектирования с напряжением сигнала АОС 23 с целью определения изменяется ли выходной сигнал 13 схемы детектирования в ответ на 50 изменение напряжения сигнала АОС 23. . Это сравнение показывает насыщение от управляющего напряжения когда напряжение выходного сигнала 13 схемы детектирования падает ниже напряжения сиг55 нала АОС 23, так как напряжение схемы детектирования не будет изменяться в ответ на соответствующее изменение напряжения сигнала АОС 23 в ходе насыщения. Выходной сигнал 26 детектора насыщения подается на DSP 5, который со 13 26844 держит определенный алгоритм. Этот алгоритм пошагово понижает напряжение сигнала АОС 23 до тех пор, пока напряжение выходного сигнала 13 схемы детектирования не изменится. Затем напряжение сигнала АОС 23 может быть пошагово повышено или понижено. В предпочтительном варианте осуществления изобретения напряжение сигнала АОС 23 дополнительно понижается, чтобы обеспечить уверенность в том, что усилитель мощности 8 остается ненасыщенным; однако напряжение сигнала АОС 23 может быть повышено до приближения к порогу насыщения в зависимости от конкретных нужд конкретного исполнения. Напряжение сигнала АОС 23 удерживается на уровне, немного меньшем порога насыщения до окончания временного интервала. Более подробно контур управления насыщением описан в заявке на патент США No. 07/709,737, озаглавленной "Способ и устройство для определения и регулирования насыщения усилителя мощности", поданной от имени Black и др. 03.06.91 и принадлежащей владельцу настоящей заявки. На фиг. 6 представлена электрическая схема предпочтительного варианта выполнения контура управления выведением усилителя мощности на режим номинальной мощности. В этом предпочтительном варианте осуществления изобретения выходной сигнал 16 компаратора подключен через резистор 27 к сигналу АОС 23. Если выход компаратора открыт, показывая таким образом, что усилитель мощности находится в неактивном состоянии, и DSP 5 подает на резистор 28 5 Вольт в виде повышения напряжения на выходе с открытым коллектором компаратора 15, то сигнал выведения в режим номинальной мощности подается сигналом АОС 23 делением напряжения на резисторе 29 и .резисторе 28. Когда усилитель мощности 8 активируется, выходной сигнал 16 компаратора понижается и запирает узел соединения резистора 27 и резистора 28 на землю, исключая таким образом импульс постоянного тока. По истечении 10 мс после начала временного интервала DSP 5 и цифроаналоговый преобразователь 19 выдают нужную форму сигнала в виде сигнала АОС 23. После того, как DSP 5 подаст на сигнал АОС 23 нужную форму сигнала, которой в предпочтительном варианте осуществления изобретения является поднимающаяся косинусоидальная волна 18, сигнал в цепи резистора 28 должен быть понижен, чтобы избежать вклю 14 чения усилителя мощности в течение неактивного состояния передатчика. На фиг. 7 показана электрическая схема альтернативного варианта выполнения 5 контура управления выведением усилителя мощности на режим номинальной мощности. Выходной сигнал 16 компаратора подключен к DSP 5, и косвенно подключен обратно к сигналу АОС 23. Сигнал 16, 10 возвращающийся к DSP 5, используется для передачи на DSP 5 информации о моменте выхода усилителя мощности 8 в активное состояние. Проблема в осуществлении управления выходным сигналом та15 ким образом, чтобы избежать выброса мощности задающего генератора, вызванного порогом включения, проиллюстрирована формой сигнала 30. Эта проблема обусловлена естественно при20 сущей DSP 5 задержкой между получением выходного сигнала компаратора и последующим управлением или ограничением сигнала АОС 23, в связи с чем была разработана цепь реального време25 ни. Эта цепь представляет собой цепь косвенного соединения выходного сигнала 16 компаратора и сигнала АОС 23. Эта цепь немедленно запирает напряжение сигнала АОС 23 на землю при детектиро30 вании активного режима усилителя мощности 8, чтобы избежать перерегулирования и выброса на фронте импульса, показанного формой сигнала 31. При детектировании активного режима выходной сиг35 нал 16 компаратора заземляет конденсатор 32, который в предпочтительном варианте осуществления изобретения имеет емкость 47 пФ. Пока конденсатор 32 разряжается, он понижает уровень сигнала в 40 цепи базы транзистора 33 и, таким образом, насыщает транзистор 33, пока конденсатор 32 не разрядится. В предпочтительном варианте осуществления изобретения резистор 34 и резистор 35 45 имеют величины в 100 кОм и 220 кОм соответственно. В качестве транзистора 33 в предпочтительном варианте осуществления изобретения может использоваться транзистор ММВТ 3640, выпус50 каемый фирмой "Моторола, Инк.". Путем насыщения транзистора в течение этого отрезка времени напряжение сигнала АОС 23 заземляется, удерживая усилитель мощности 8 на пороге включения до того мо55 мента, когда DSP 5 будет иметь время на реагирование. DSP 5 и цифроаналоговый преобразователь 19 формируют нужную форму сигнала включения на сигнале АОС 23. В предпочтительном варианте осуществления изобретения нужной формой 15 26844 сигнала является поднимающаяся гармоническая (косинусоидальная) волна 18, как показано на рис. 5. При использовании контура управления режимом включения усилитель клас 16 са С может быть плавно и быстро выведен на нужный уровень мощности в предпочтительном варианте осуществления изобретения без нарушения частотных ха5 рактеристик. 1 присмо опсрсдіюши ста к ишія ____ І ФИГ. 1 11 выход і цепь связи I ~\ ( _____ ________ г* 1 4 компаратор ФИГ. 2 задающий генератор БХОД ВЧ 26844 мощность ВРЕМЯ ФИГ. 3 мощность дсйстшпсльный сигнал выхода; на иомиыальиую мощность, обус/ лописшшй порогом иключсішя прсдусшштсля ^— ВРЕМЯ ФИГ. 4 желаемая форма сигнала иыхода на номинал ьиую мощность мощность напряжение управления лыиедением да поминалиную мощность годное напряжение тюсгошшого тоха ~ I Jg смещение на схему ішход интегратора на усилитель мощности 24 ВРЕМЯ ФИГ. 5 26844 от иыхода , усшштсля ' к детектору | ппсыщспии к задающему генератору О возбуждение ЛОС ФИГ. 6 26844 к дуплексному ____________ фильтру ^ 23 ФИГ. 7 Мощность к. +V-6 -30 -70 О 10 18 28 ФИГ. 8 Время (мс) 26844 Уровень мощности 1800 кГц 43 dbm Ma ссимальный изме ряемыи уроиень t 400кГц 600!кГц 1200кГц -17 dbm -26 dbm -32 dbm -36 dbm 41 dbm -19 dbm -26 dbm -32 dbm -36 dbm. 39 dbm -21 dbm -26 dbm -32 dbm '36 dbm
