Спосіб отримання одинарного основно-уточного кулірного трикотажу

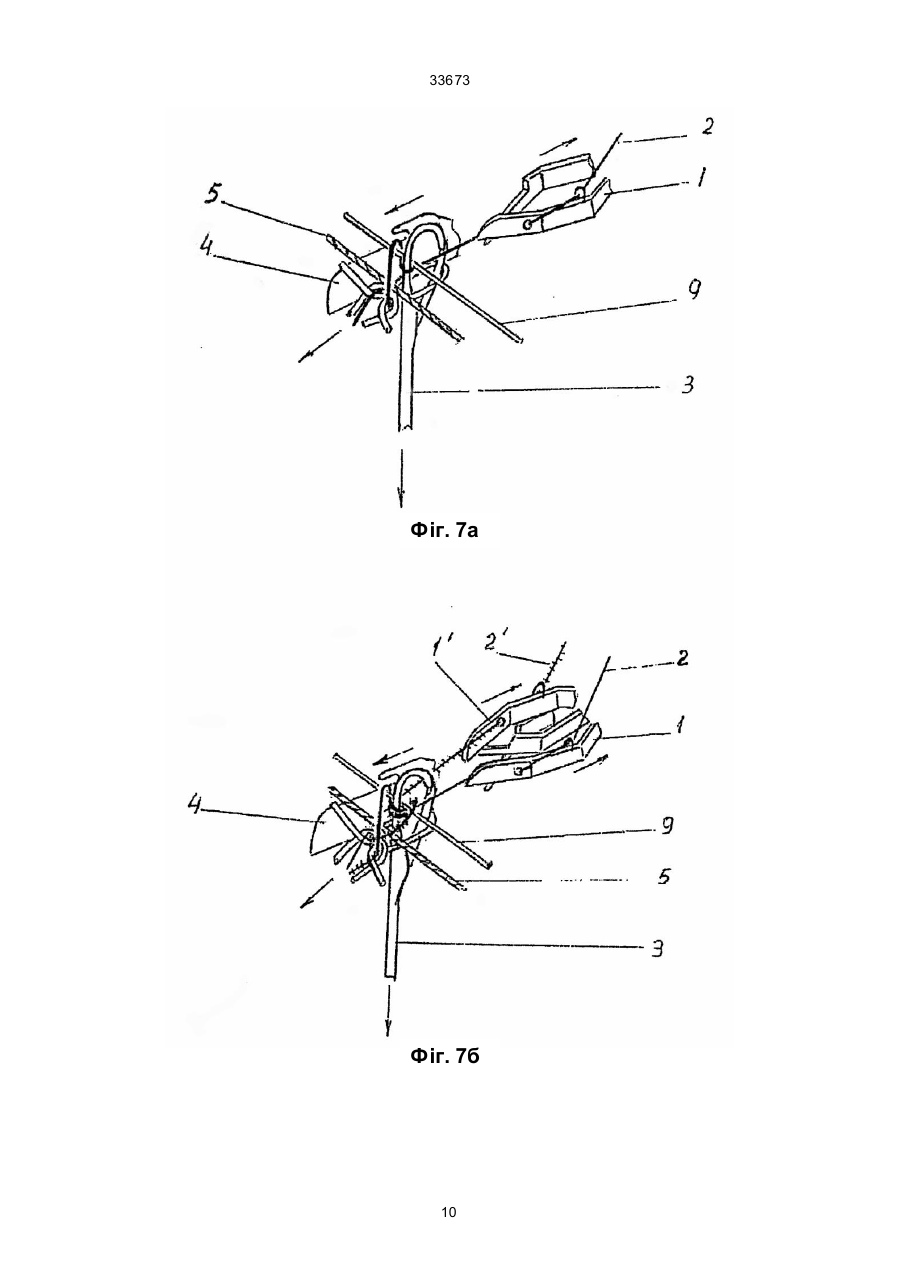

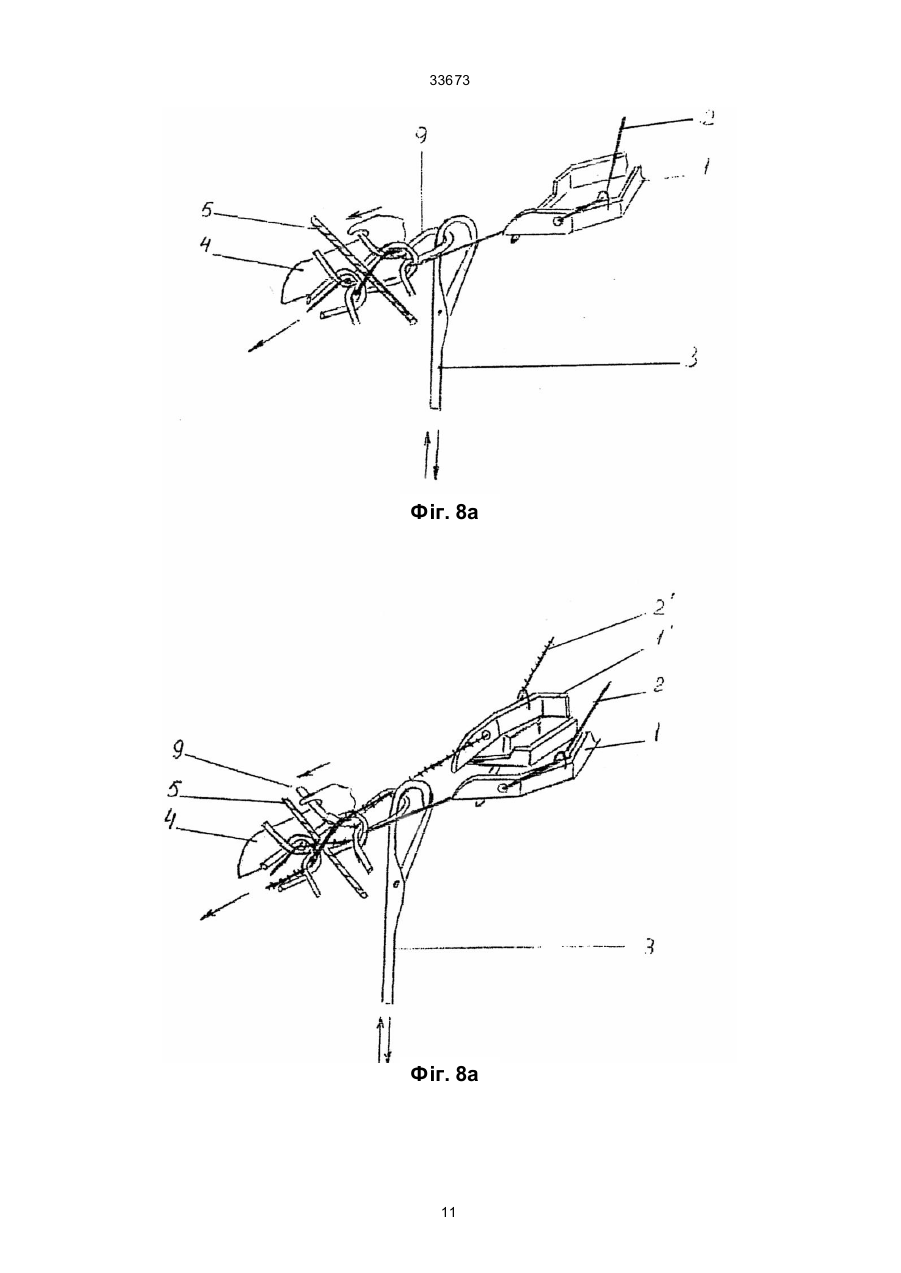

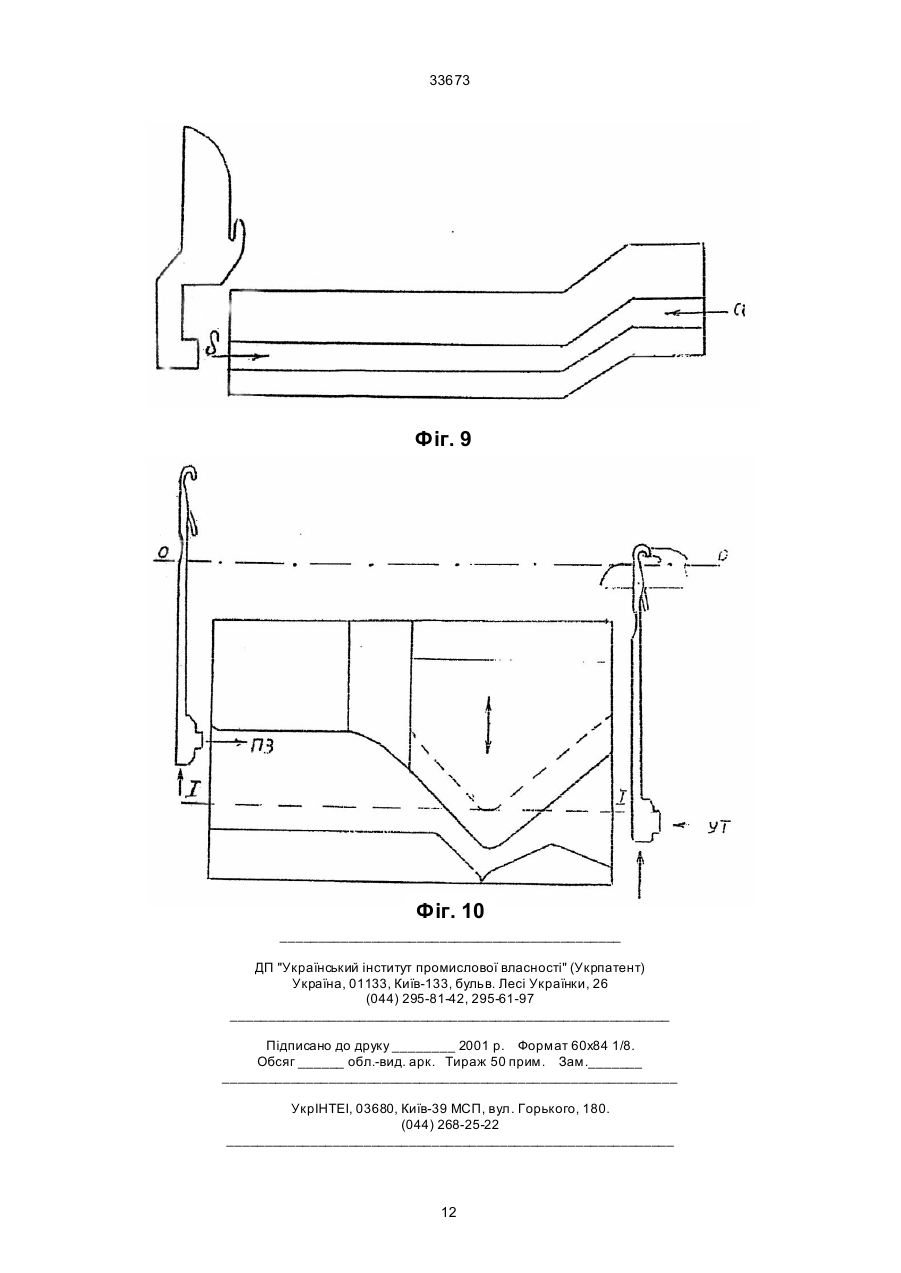

Спосіб отримання одинарного основно-уточного кулірного трикотажу, при якому уточну нитку прокладають нитководієм за спинки голок, основні нитки прокладають на стержні голок подвійними 33673 між остовами петель і основними витками. На машині для прокладання основних ниток можуть бути встановлені однакові або двох видів крючки-нитководи, що відрізняються розміщенням вічка для нитки основи: лівими, коли вічко розміщене ліворуч від голки, яка взаємодіє з крючком-нитководом; або правими, коли вічко розміщене праворуч від голки. Ліві та праві крючки-нитководи можуть чергуватися. При цьому одні основні нитки утворюють накиди по петельному стовпчику через голку в одному петельном ряді, а інші основні нитки утворюють накиди на пропущених голках по петельному стовпчику в наступному ряді. Для цього голки відбираються за допомогою штовхачей. Так як основна нитка прокладається при даному способі на стержень голки під відкритий язичок, обкручуя спереду стержень голки та після пров'язання знов прокладеної ґрунтової нитки скидається разом зі старою петлею у вигляді накиду, то обвивка палочок остовів петель грунту у їх основання основними нитками з лицьової сторони не відбувається. Таким чином, в основу винаходу покладена задача створити такий спосіб отримання одинарного основно-уточного кулірного трикотажу, в якому шля хом зміни умов виконання операцій в'язання забезпечилося б надійне закріплення уточної нитки в трикотажі в межах петельного ряду, завдяки чому покращилась би якість малорозпускального трикотажу, знизилась розтяжність в поздовжньому та поперечному напрямках, зменшилась би його розпускальність. Поставлена задача вирішується тим, що в способі отримання одинарного основно-уточного кулірного трикотажу уточну нитк у прокладають нитководієм за спинки голок, основні нитки прокладають на стержні голок подвійними крючками-нитководами, які утворюють зів для головок голок при їх підйомі на замкнення та які мають вічко для заправки основних ниток, прокладають ґрунтову нитку і закріплюють уточні нитки в трикотажі основними нитками, відповідно винаходу, уточн у нитку прокладають по всій ширині гольниці при підйомі голок на рівень носиків платин, основні нитки прокладають на стержні голок за їх спинки і підіймають на рівень головок голок, піднятих на замкнення, крючками-розширниками до утворення петлізіву, а ґрун тову нитку прокладають на всі голки по всій ширині гольниці прокиданням нитки в петлюзів та в обмежуючий канал. Такий спосіб прокладання основних та ґрунтових ниток, коли основні нитки розташовуються поверх ґрунтової нитки по одну сторону голки та під ґрунтовою ниткою по іншу сторону, дозволяє основним ниткам після пров'язання петель обвити палочки остовов петель у їх основания з лицьової сторони. Така обвивка палочек остовов петель у їх основания зменшує розпускальність трикотажу внаслідок збільшення сил тертя між нитками в головках петель. Такий трикотаж можна в'язати з використанням також двох основ, для чого на машині встановлюються двох видів крючки-нитководи, один над іншим, та два крючки-розширника для двох основних ниток. Для регулювання поверхневої щільності крючки-нитководи основних ниток вмішуються праворуч або ліворуч на повну кількість голкових кро ків, за рахунок чого основні нитки з'єднують протяжками петлі сусідніх петельних стовпчиків через 1-4 петельних стовпчика або з'єднують петлі по петельному стовпчику. Такий спосіб отримання одинарного основноуточного кулірного трикотажу дозволяє надійно закріпити уточну нитку в трикотажі в межах петельного ряду, знизити розтяжність в поздовжньому та поперечному напрямках, а також зменшити розпускальність. Проведені дослідження показали, що при послідовному прокладанні ґрунтової нитки на голки круглов'язальної машини отримати обвивку палочек остовов петель у їх основания основними нитками з лицьової сторони неможливо, а можна отримати тільки пропонубмим способом на плосков'язальній машині. Запропонований спосіб отримання малорозпускального та формостійкого одинарного основноуточного кулірного трикотажу невідомий з науковотехнічної і патентної літератури. Запропонований спосіб може бути реалізований при виготовленні одинарного трикотажу по авторському свідоцтву СРСР N 1273415, МКИ Д04 В1/14.1986 року. На фіг. 1а, 2а, За, 4а, 5а, 6а, 7а, 8а показаний спосіб отримання одинарного кулірного трикотажу при прокладанні одної основної нитки, а на фіг. 1б, 2б, 3б, 4б, 5б, 6б, 7б, 8б - спосіб при прокладанні двох основних ниток. На фіг. 1а та 1б показана операція прокладання уточної нитки. На фіг.2а і 2б показана операція встановлення крючків-нитководів над голками для прокладання основних ниток. На фіг. 3а та 3б показана операція підйому голок на замкнення і прокладання основних ниток за спинками голок. На фіг. 4а і 4б показана операція утворення петлі-зіву з основних ниток. На фіг. 5а і 5б показана операція прокладання ґрунтової нитки в петлю-зів і в обмежуючий (конфузорний) канал методом пробрасування пневматичним механізмом. На фіг. 6а і 6б показане взаємне розташування основних і ґрунтової нитки після прокладання її на голки. На фіг. 7а і 7б показані операції нанесення та з'єднання. На фіг. 8а і 8б показані операції формування і відтягування. На фіг. 9 показана схема платинних замків, а на фіг. 10 показана схема голкових замків з рухомим кулірним клином. Запропонований спосіб отримання основноуточного кулірного трикотажу з основними (однією або двома) та уточними нитками виконується в наступній послідовності. Після формування і відтягування петель попереднього ряду крючки-нитководи 1 з основними нитками 2, переміщуються за спинки язичкових голок 3 (фіг. 1а, 1б), а всі голки підіймаються на рівень носиків платин 4 від механізму підйому гольниці, щоб утворити спинками голок і основними нитками канал для прокладання уточної нитки 5. Основні нитки насновані на котушках, що утворюють основу. Уточна нитка 5 прокладається нитководієм 6 встановленим на замковій каретці, яка 2 33673 рухається вздовж гольниці зліва направо. П'ятки голок переміщуються в голкових замках по прямій І-І (фі г. 10) по стрілці УТ, бо кулірний клин К піднятий (показаний пунктирною лінією), а п'я тки платин перемішуючись по каналу платинних замків по стрілці а (фіг. 9) здійснюють відхід платин з зони голок. Перед прокладанням уточної нитки включається нитководій 6, при цьому уточна нитка затискується ліворуч, а після прокладання її по всій ширині гольниці відбувається зажим, відрізання уточної нитки 5 та вимкнення нитководія 6 з роботи з правої сторони машини. Після цього уточний нитководій 6 виводиться (повертається) з зони переміщення голок, платин і крючків-нитководів, так, як необхідно при зворотньому ході каретки справа-наліво. Після прокладання уточної нитки крючки-нитководи 1 з основною ниткою переміщуються в зону голок і зупиняються над голками так, щоб основна нитка 2 розмістилася за спинками голок 3 (фіг. 2а, 2б). Після цього гольниця переміщується вверх механізмом підйому гольниці, підіймаючи голки на повне замкнення (фіг. 3а, 3б, 10). Голки минають між спареними крючками-нитководами 1 і основна нитка 2 розташовується за спинками язичкових голок 3. Після підйому голок на повне замкнення, крючок-розширник 7 ( фіг. 4а, 4б) при вході в зону голок захоплює основну нитку 2 і піднімає її на рівень головки голки, таким чином з основної нитки утворюється петля-зів. Після цього опускається обмежуючий канал 8 (фіг. 5а, 5б),в який прокидується ґрунтова нитка 9 пневматичним механізмом прокладання нитки, розташованим з лівої сторони машини. Ґрунтова нитка 9 відмірюючим приладом змотується з бобіни і повітрям через форсунку прокидається на всю ширину гольниці по обмежуючому каналу. Після прокидання кінець ґрунтової нитки 9 уловлюється і затискується з правої сторони гольниці. Таким чином, ґрунтова нитка. 9 прокладається на всі голки гольницї та в петлю-зів з основних ниток. Після прокладання ґрунтової нитки на голки, обмежуючий канал піднімається, крючки-розширники і крючки-нитководи 1 уходять з зони голок і основна нитка, розташовується поверх ґрунтової нитки 9 по одну сторону голок і під ґрунтовою ниткою 9 по іншу сторону (фіг. 6а, 6б). Після того як була прокладена ґрунтова нитка на голки, каретка починає рух справа-наліво і відбувається послідовне пров'язування нових петель (фіг. 7а, 7б). Голки та платини переміщуються по каналам своїх замків. В голковому замку включається (опускається) в роботу кулірний клин К (фіг. 10) і п'ятки голок входять в замки по стрілці ПЗ. Платини переміщуються по каналу в направленні стрілки (фіг. 9). Споживання ґрунтової нитки 9 на пров'язання відбуваєтсься за рахунок вільного змотування нитки з відмірюючого приладу пневматичного механізму прокладання нитки. Після пров'язування відбувається формування та відтягування нових петель (фіг. 8а, 8б). Під час відтягування всі голки знаходяться на рівні видбійної площини 0-0 (фіг. 10),що утворюється підбородками платин, при цьому платини висунуті максимально за стержні голок і петлі лежать в горизонтальній площині. Після пров'язування петель на всіх голках ґрунтова нитка 9 затискується і відрізається з лівої сторони машини. Відтягування полотна здійснюється за допомогою відтяжних валиків. Таким чином, в трикотажі уточна нитка розташовується між петлями кулірної гладі і основними нитками, які після пров'язування петель обвивають палочки остовов петель у їх основания з лицьової сторони. Спосіб отримання трикотажу з в'язаними в грунт двома основними нитками 2 і 2',відповідає способу при в'язуванні однієї основної нитки, тільки для цього необхідно на машині мати дві пари крючків-нитководів 1 1', розташованих одних над іншими і дві пари крючків-розширників 7 та 7' (фіг. 1б, 2б, 3б, 4б, 5б, 6б, 7б, 8б). При прокладанні двох основних ниток на голку спочатку крючокрозширник 7' захоплює свою основну нитку 2' і піднімає її на рівень головок голок з одного боку голки, а після цього крючок-розширник 7 захоплює основну нитку 2 і піднімає її на рівень головки голки з іншого оку голки (фіг. 4б). Таким чином, з двох основних ниток утворюються дві петлі-зіву, в які пробрасується ґрунтова нитка 9 по обмежуючому каналу 8 пневматичним механізмом (фіг. 5б) та після пров'язування петель уточна нитка буде закріплена в полотні двома основними і нитками, які обів'ють палочки остовов петель з лицьової сторони (фіг. 8б). При цьому, якщо після пров'язування петель перед прокладанням уточної нитки крючки-нитководи змістити ліворуч або праворуч на 1-4 голкових кроків в залежності від бажаної структури трикотажу, то основні нитки будуть прокладатися не в одному петельному стовпчику, а в різних. За рахунок цього можна отримати трикотаж при однаковій заправці з різноманітною поверхневою щільністю. Таким чином, спосіб,що заявляється, дозволяє отримати малорозпускальний формостійкий трикотаж, в якому забезпечене надійне закріп-лення уточної нитки в межах петельного ряду основними нитками, завдяки певному взаємному розміщенню яких зменшується розпускальність його, підвищується якість одержуваного трикотажу. 3 33673 Фіг. 1а Фіг. 1б 4 33673 Фіг. 2а Фіг. 2б 5 33673 Фіг. 3а Фіг. 3б 6 33673 Фіг. 4а Фіг. 4б 7 33673 Фіг. 5а Фіг. 5б 8 33673 Фіг. 6а Фіг. 6б 9 33673 Фіг. 7а Фіг. 7б 10 33673 Фіг. 8а Фіг. 8а 11 33673 Фіг. 9 Фіг. 10 _____________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 12
