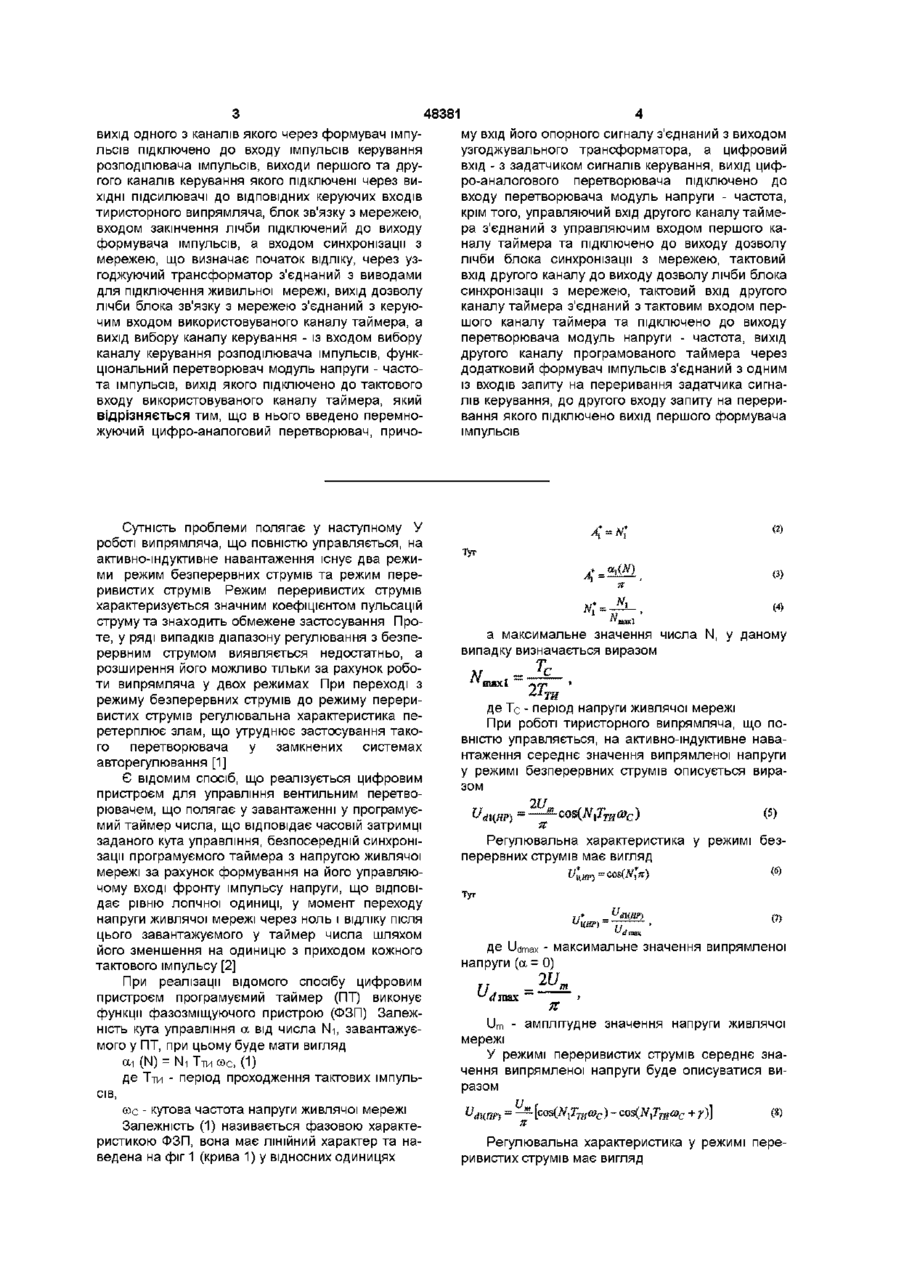

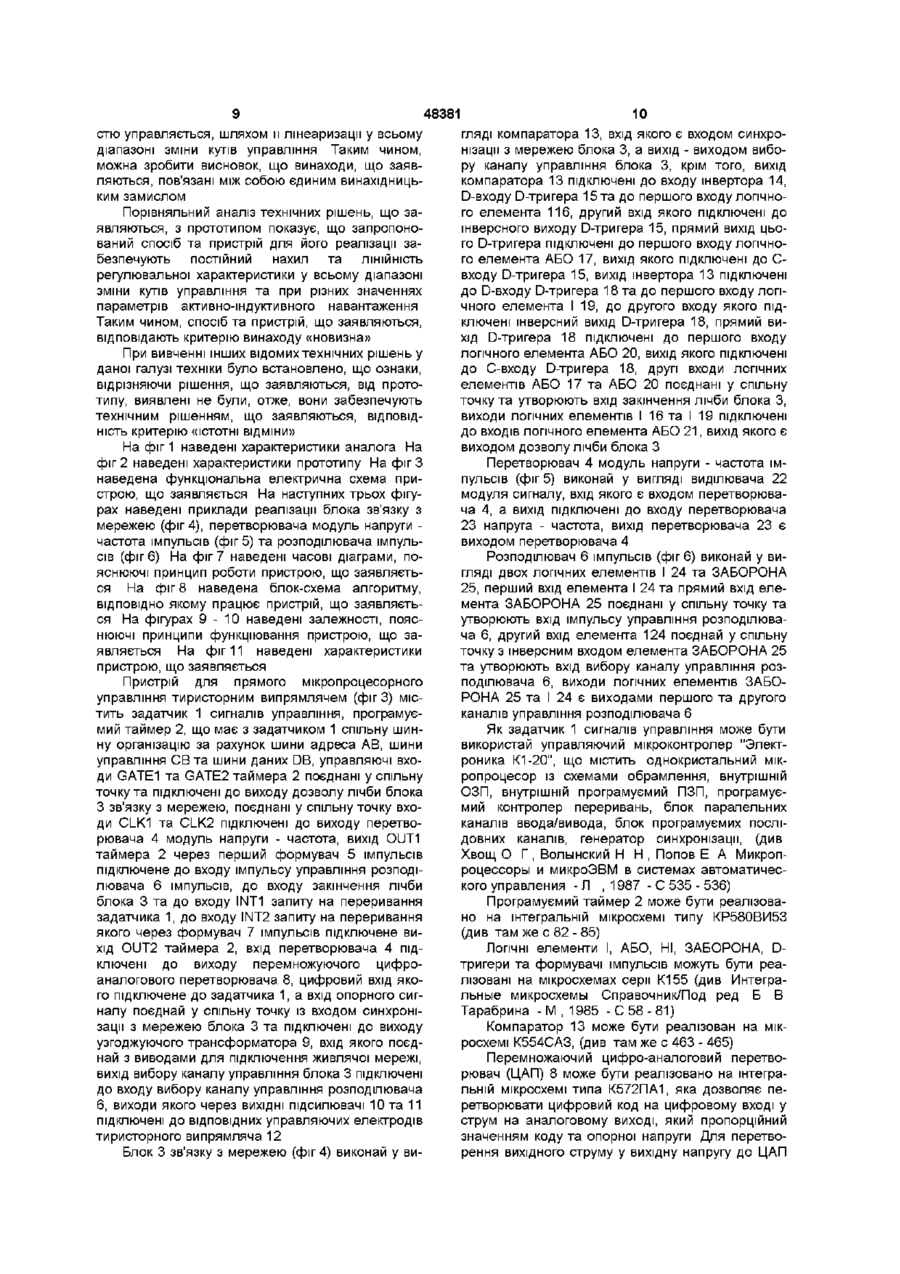

Спосіб прямого мікропроцесорного керування тиристорним випрямлячем та пристрій для його здійснення

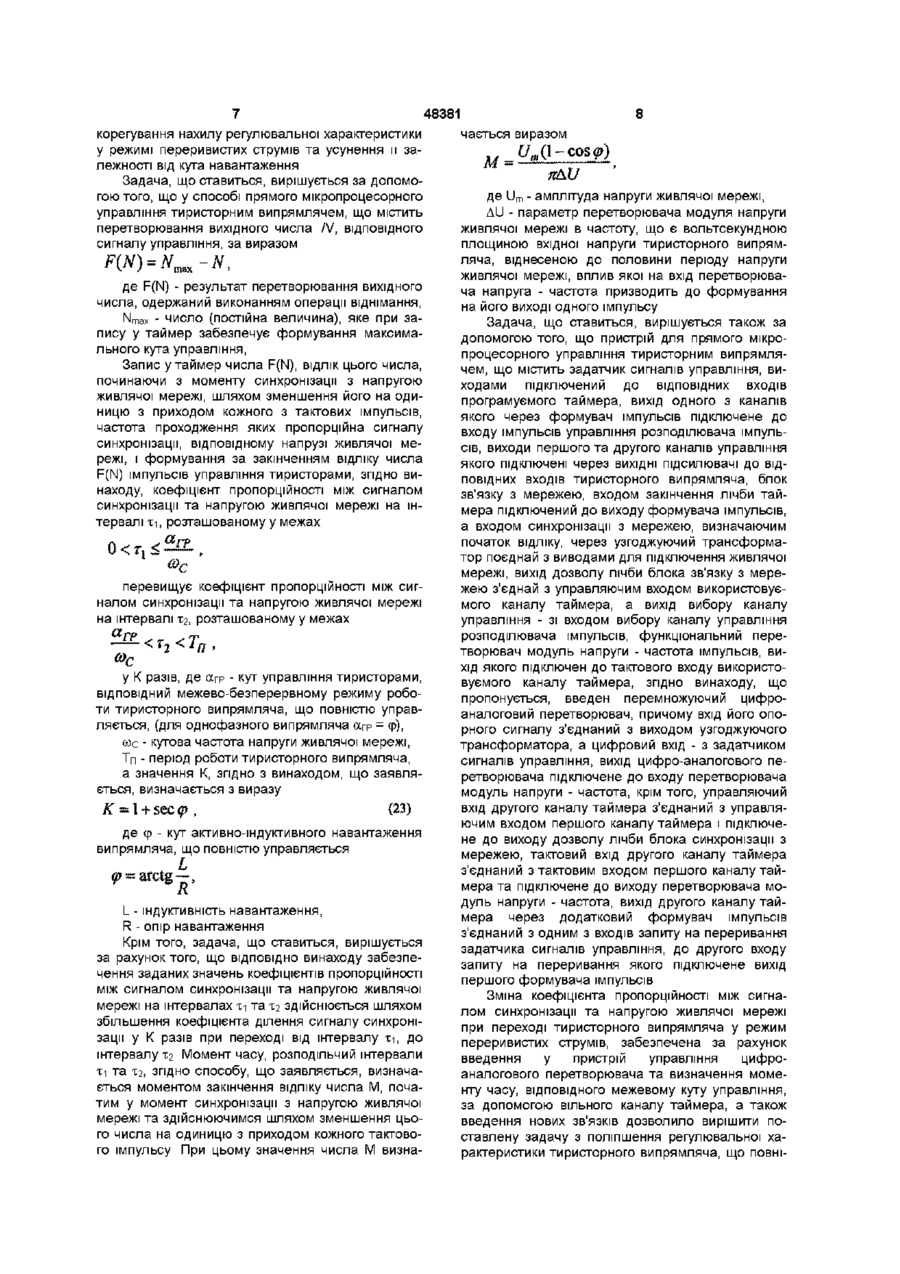

1. Спосіб прямого мікропроцесорного керування тиристорним випрямлячем, що містить перетворення вихідного числа N, відповідного сигналу керування, за виразом

F(N)=Nmax-N,

де F(N) - результат перетворювання вихідного числа, одержаний виконанням операції віднімання;

Nmax - число (постійна величина), яке при запису в таймер забезпечує формування максимального кута керування;

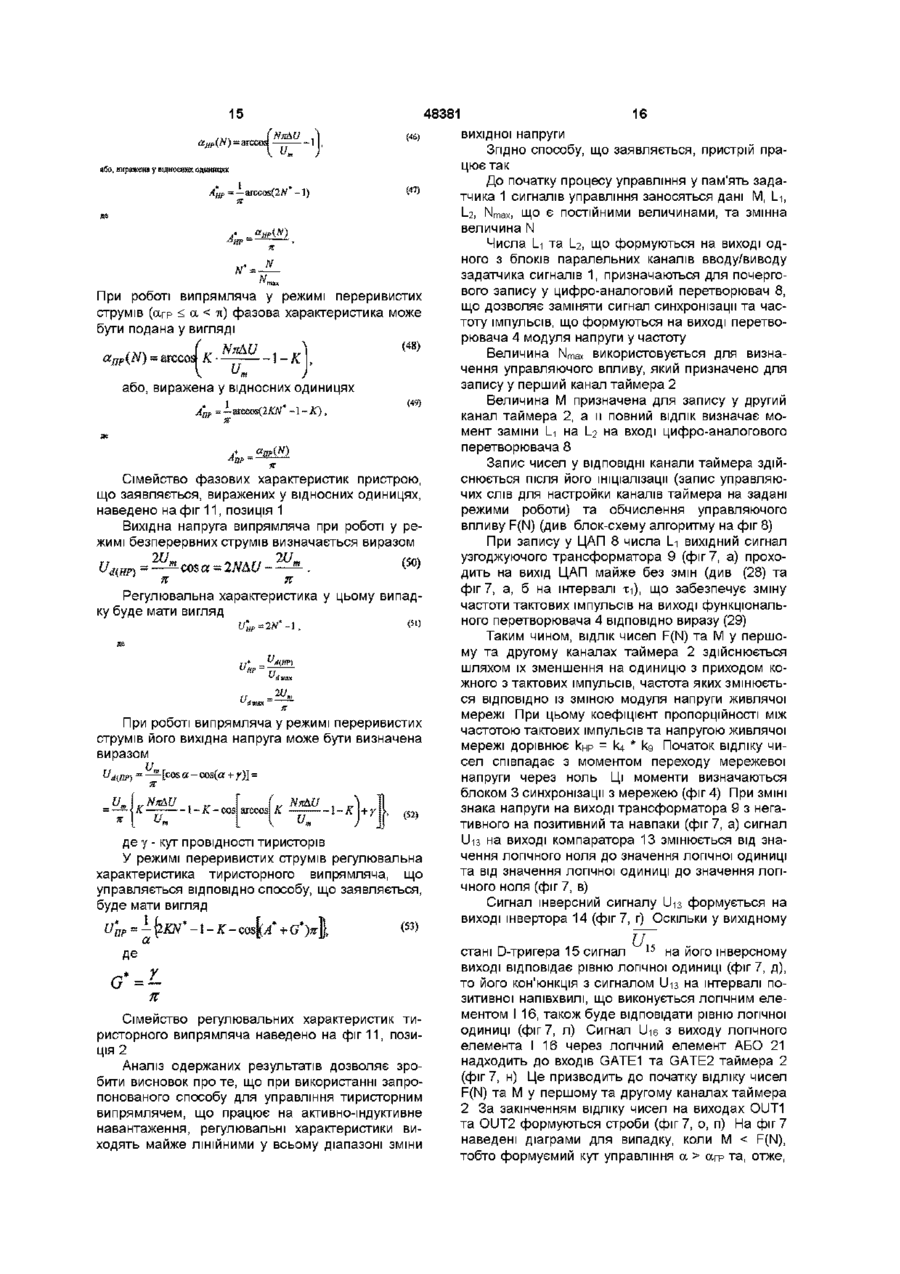

N - вихідне число, відповідне сигналу керування, запис в таймер одержаного числа F(N), відлік цього числа, починаючи з моменту синхронізації з напругою живильної мережі, шляхом зменшення його на одиницю з надходженням кожного з тактових імпульсів, частота проходження яких пропорційна сигналу синхронізації, відповідному напрузі живильної мережі, та формування за закінченням відліку числа F(N) імпульсів керування тиристорами, який відрізняється тим, що коефіцієнт пропорційності між сигналом синхронізації та напругою живильної  мережі на інтервалі , розташованому у межах

перевищує коефіцієнт пропорційності між сигналом синхронізації та напругою живильної  мережі на інтервалі , розташованому у межах

у К разів, де  - кут керування тиристорами, відповідний межово-безперервному режиму роботи тиристорного випрямляча;

 - кутова частота напруги живильної мережі;

Тп - період роботи тиристорного випрямляча.

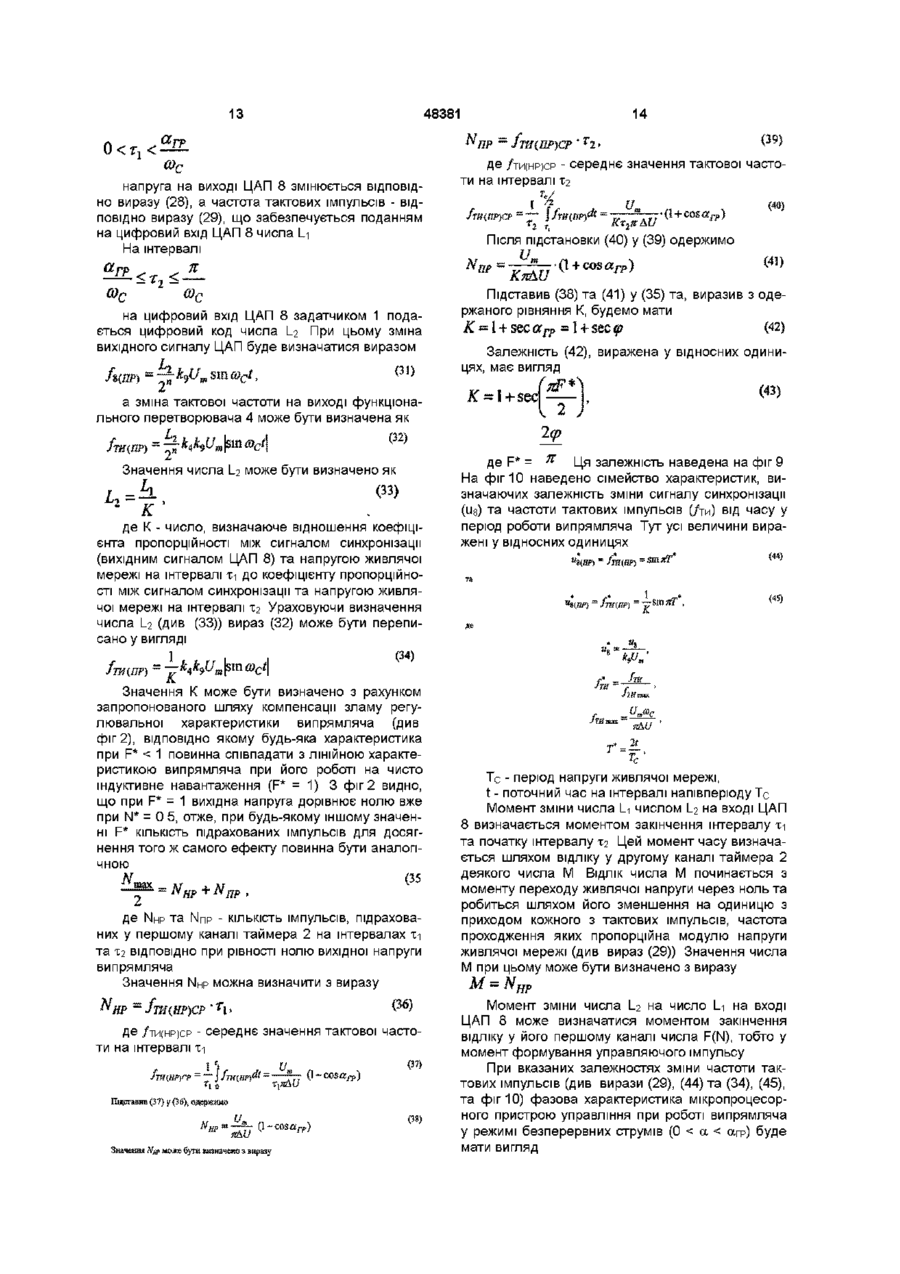

2. Спосіб за п. 1, який відрізняється тим, що число К, рівне відношенню коефіцієнта пропорційності між сигналом синхронізації та напругою живильної мережі на інтервалі  до коефіцієнта пропорційності між сигналом синхронізації та напругою живильної  мережі на інтервалі  визначається виразом

 де  - кут навантаження тиристорного випрямляча.

3. Спосіб за пп. 1, 2, який відрізняється тим, що забезпечення заданих значень коефіцієнтів пропорційності між сигналом синхронізації та напругою живильної  мережі на інтервалах  та  здійснюється шляхом збільшення коефіцієнта ділення сигнала синхронізації у К разів при переході від інтервалу  і до інтервалу .

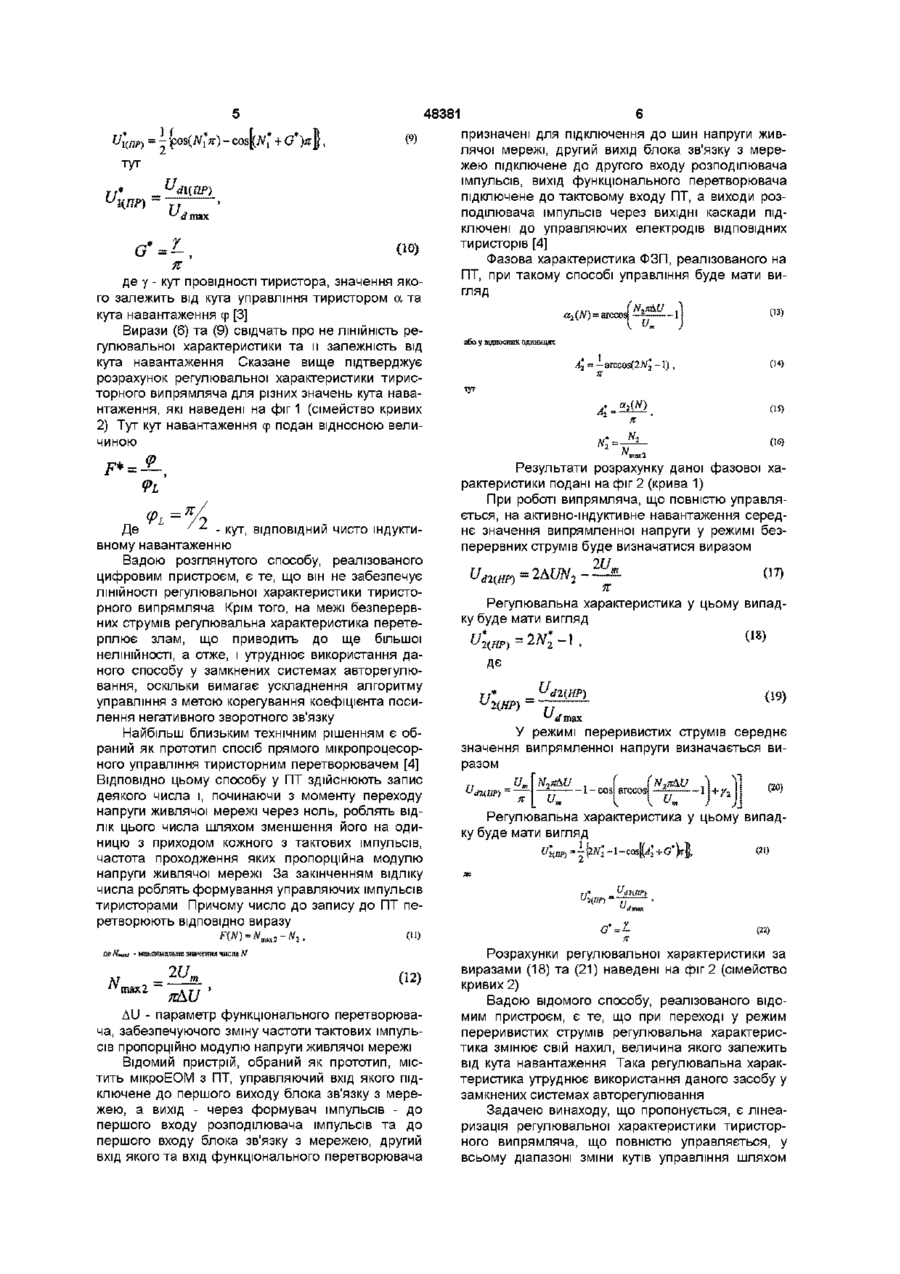

4. Спосіб за пп. 1, 2, 3, який відрізняється тим, що момент часу, який розподіляє інтервали  та , визначається моментом закінчення відліку числа М, початим у момент синхронізації з напругою живильної  мережі та здійснюваним шляхом зменшення цього числа на одиницю з приходом кожного тактового імпульсу, при цьому значення числа М визначається виразом

де Um - амплітуда напруги живильної  мережі;

 - параметр перетворювача модуля напруги живильної  мережі в частоту, що є вольтсекундною площиною вхідної напруги тиристорного випрямляча, віднесеною до половини періоду напруги живильної  мережі, вплив якої на вхід перетворювача напруга - частота призводить до формування на його виході одного імпульсу.
