Пристрій для визначення оптимального періоду технічного обслуговування енергомеханічного обладнання газотранспортної системи

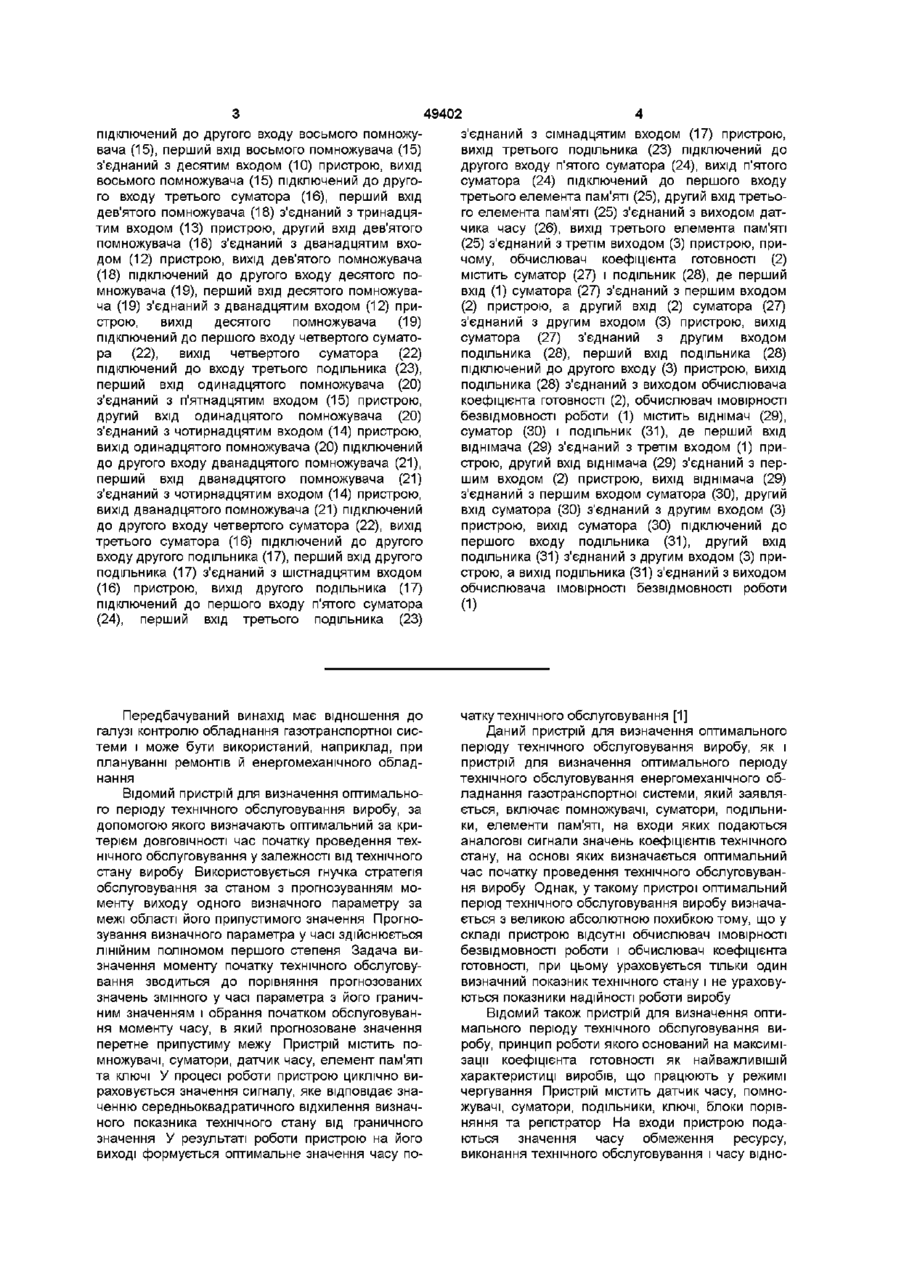

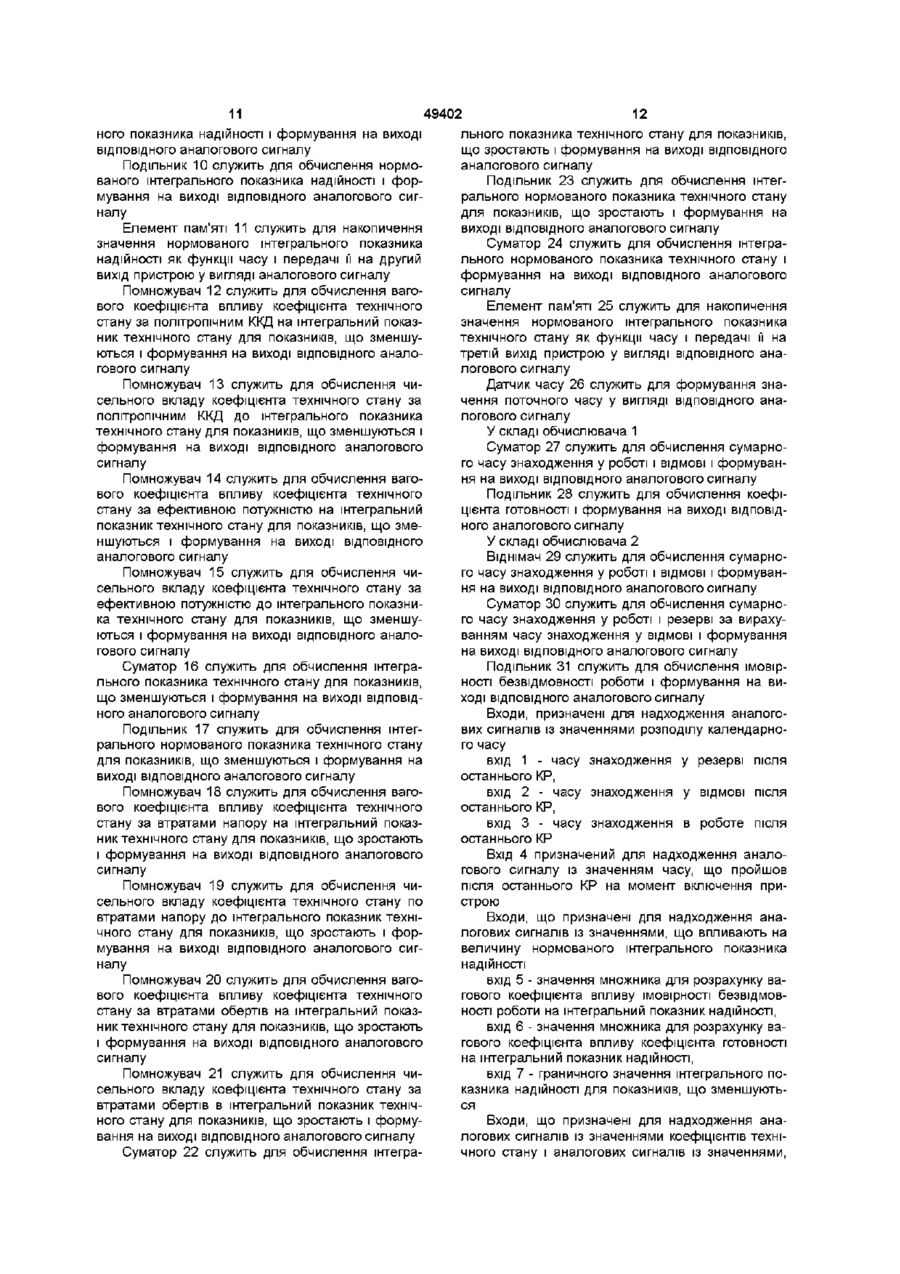

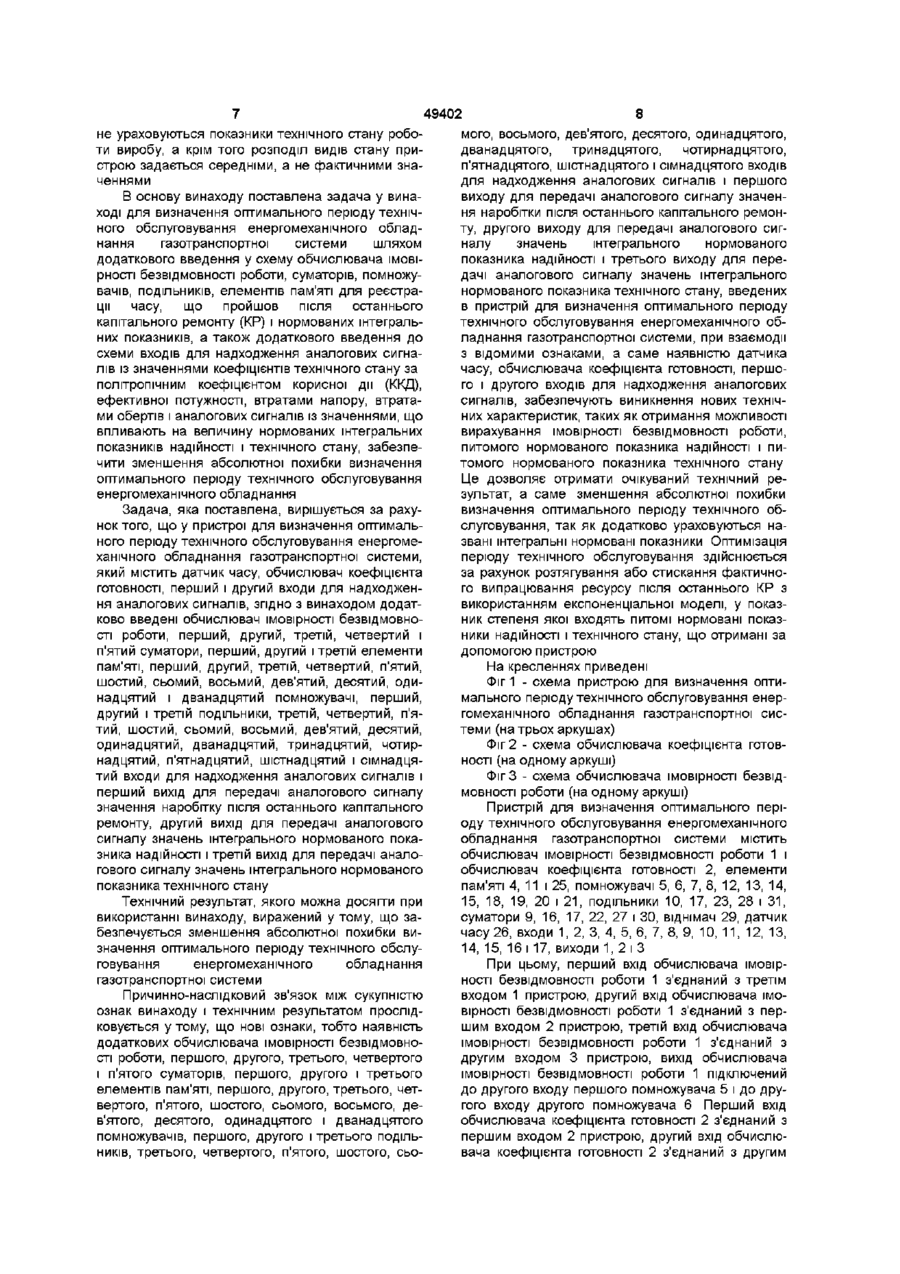

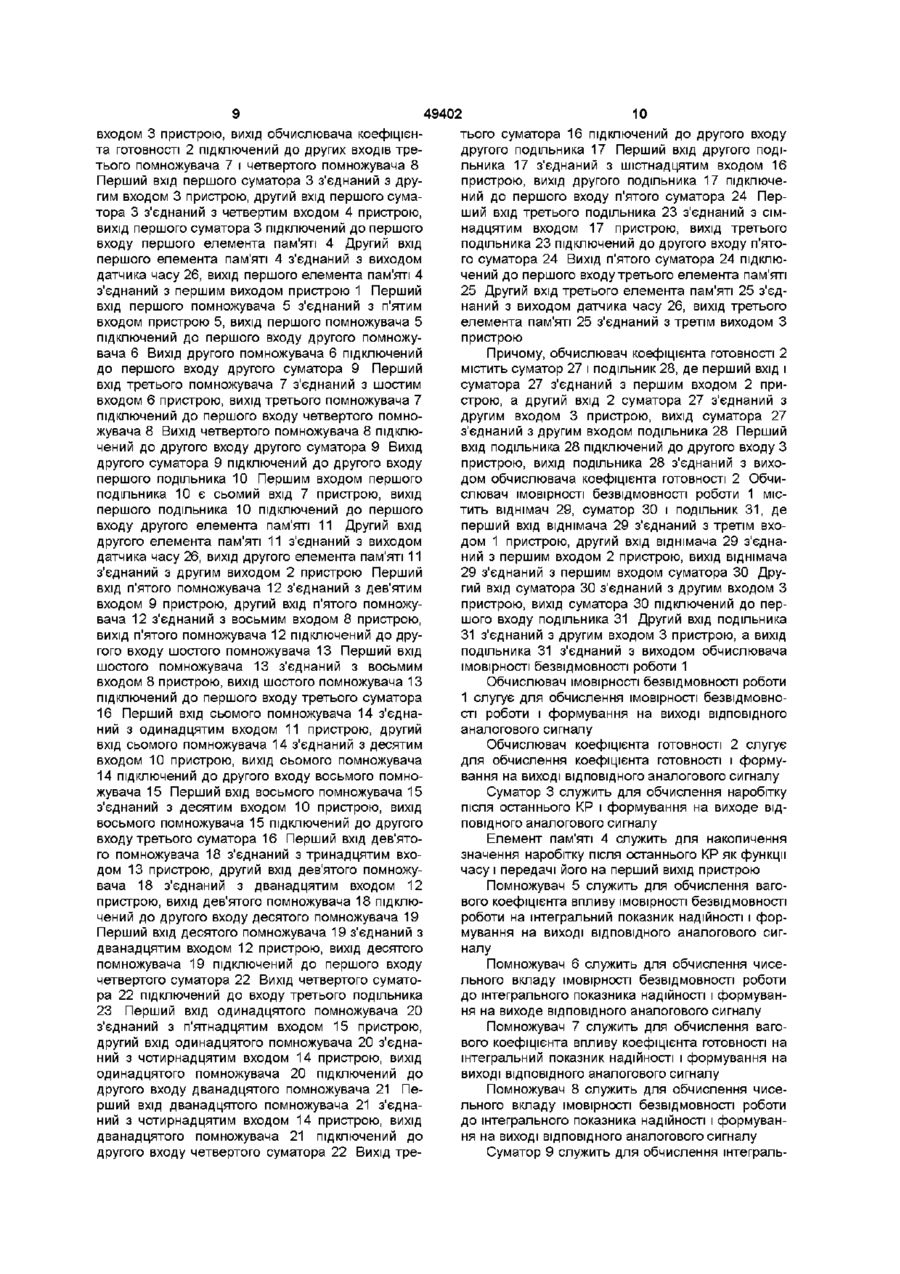

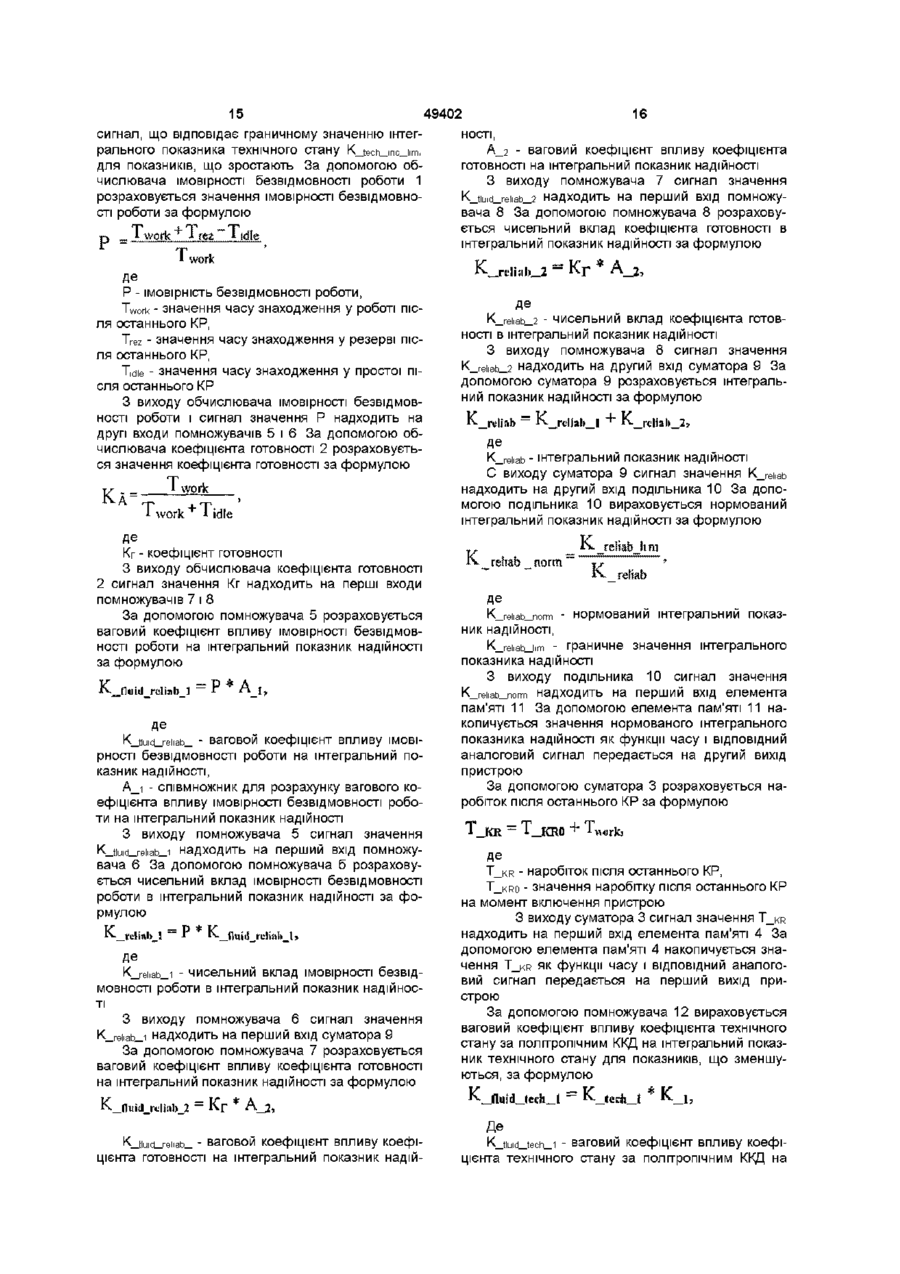

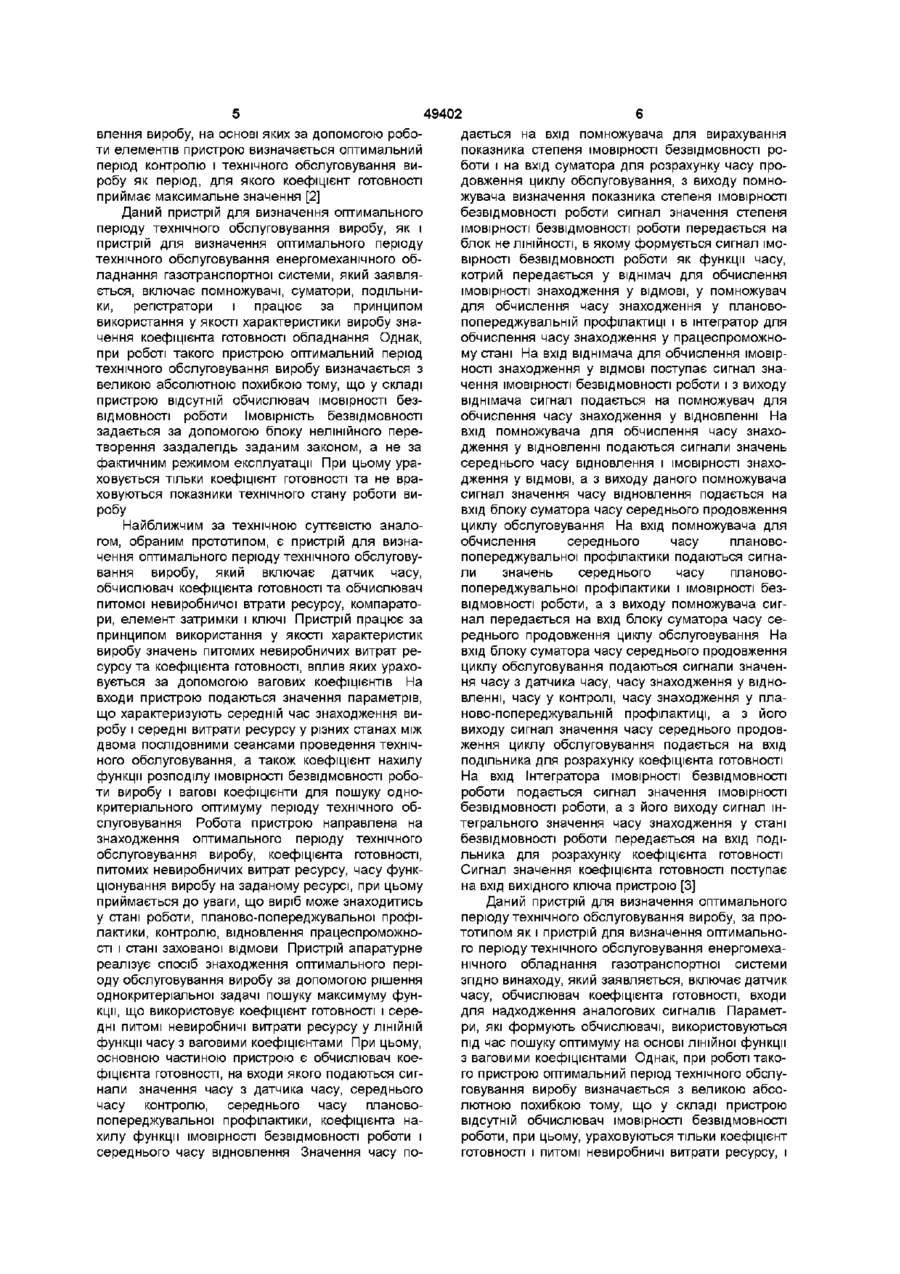

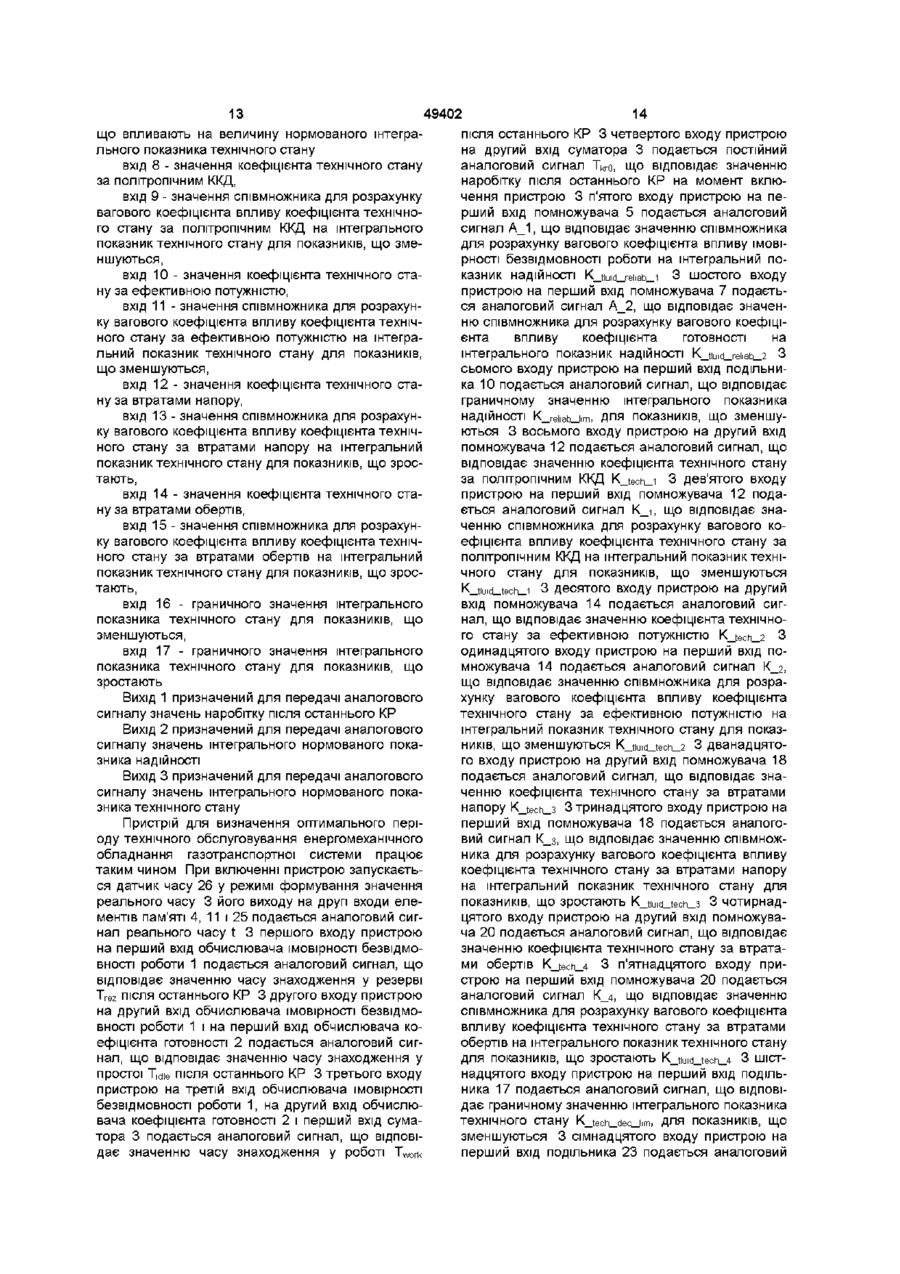

Пристрій для визначення оптимального періоду технічного обслуговування енергомеханічного обладнання газотранспортної системи, який містить датчик часу (26), обчислювач коефіцієнта готовності (2), перший (2) і другий (3) входи для надходження аналогових сигналів, який відрізняється тим, що додатково введені обчислювач імовірності безвідмовності роботи (1), перший (3), другий (9), третій (16), четвертий (22), п'ятий (24) суматори, перший (4), другий (11) і третій (25) елементи пам'яті, перший (5), другий (6), третій (7), четвертий (8), п'ятий (12), шостий (13), сьомий (14), восьмий (15), дев'ятий (18), десятий (19), одинадцятий (20) і дванадцятий (21) помножувачі, перший (10), другий (17) і третій (23) подільники, третій (1), четвертий (4), п'ятий (5), шостий (6), сьомий (7), восьмий (8), дев'ятий (9), десятий (10), одинадцятий (11), дванадцятий (12), тринадцятий (13), чотирнадцятий (14), п'ятнадцятий (15), шістнадцятий (16) і сімнадцятий (17) входи для надходження аналогових сигналів і перший вихід (1) для передачі аналогового сигналу значення наробітку після останнього капітального ремонту, другий вихід (2) для передачі аналогового сигналу значень інтегрального нормованого показника надійності і третій вихід (3) для передачі аналогового сигналу значень інтегрального нормованого показника технічного стану, причому перший вхід обчислювача імовірності безвідмовності роботи (1) з'єднаний з третім входом (1) пристрою, другий вхід обчислювача імовірності безвідмовності роботи (1) з'єднаний з першим входом (2) пристрою, третій вхід обчислювача імовірності безвідмовності роботи (1) з'єднаний з другим входом (3) пристрою, вихід обчислювача імовірності безвідмовності роботи (1) підключений до другого входу першого помножувача (5) і до другого входу другого по видається під відповідальність власника патенту ОБСЛУГОВУВАННЯ множувача (6), перший вхід обчислювача коефіцієнта готовності (2) з'єднаний з першим входом (2) пристрою, другий вхід обчислювача коефіцієнта готовності (2) з'єднаний з другим входом (3) пристрою, вихід обчислювача коефіцієнта готовності (2) підключений до другого входу третього помножувача (7) і четвертого помножувача (8), перший вхід першого суматора (3) з'єднаний з другим входом (3) пристрою, другий вхід першого суматора (3) з'єднаний з четвертим входом (4) пристрою, вихід першого суматора (3) підключений до першого входу першого елемента пам'яті (4), другий вхід першого елемента пам'яті (4) з'єднаний з виходом датчика часу (26), вихід першого елемента пам'яті (4) з'єднаний з першим виходом пристрою (1), перший вхід першого помножувача (5) з'єднаний з п'ятим входом пристрою (5), вихід першого помножувача (5) підключений до першого входу другого помножувача (6), вихід другого помножувача (6) підключений до першого входу другого суматора (9), перший вхід третього помножувача (7) з'єднаний з шостим входом (6) пристрою, вихід третього помножувача (7) підключений до першого входу четвертого помножувача (8), вихід четвертого помножувача (8) підключений до другого входу другого суматора (9), вихід другого суматора (9) підключений до другого входу першого подільника (10), першим входом першого подільника (10) є сьомий вхід (7) пристрою, вихід першого подільника (10) підключений до першого входу другого елемента пам'яті (11), другий вхід другого елемента пам'яті (11) з'єднаний з виходом датчика часу (26), вихід другого елемента пам'яті (11) з'єднаний з другим виходом (2) пристрою, перший вхід п'ятого помножувача (12) з'єднаний з дев'ятим входом (9) пристрою, другий вхід п'ятого помножувача (12) з'єднаний з восьмим входом (8) пристрою, вихід п'ятого помножувача (12) підключений до другого входу шостого помножувача (13), перший вхід шостого помножувача (13) з'єднаний з восьмим входом (8) пристрою, вихід шостого помножувача (13) підключений до першого входу третього суматора (16), перший вхід сьомого помножувача (14) з'єднаний з одинадцятим входом (11) пристрою, другий вхід сьомого помножувача (14) з'єднаний з десятим входом (10) пристрою, вихід сьомого помножувача (14) о 49402 підключений до другого входу восьмого помножувача (15), перший вхід восьмого помножувача (15) з'єднаний з десятим входом (10) пристрою, вихід восьмого помножувача (15) підключений до другого входу третього суматора (16), перший вхід дев'ятого помножувача (18) з'єднаний з тринадцятим входом (13) пристрою, другий вхід дев'ятого помножувача (18) з'єднаний з дванадцятим входом (12) пристрою, вихід дев'ятого помножувача (18) підключений до другого входу десятого помножувача (19), перший вхід десятого помножувача (19) з'єднаний з дванадцятим входом (12) пристрою, вихід десятого помножувача (19) підключений до першого входу четвертого суматора (22), вихід четвертого суматора (22) підключений до входу третього подільника (23), перший вхід одинадцятого помножувача (20) з'єднаний з п'ятнадцятим входом (15) пристрою, другий вхід одинадцятого помножувача (20) з'єднаний з чотирнадцятим входом (14) пристрою, вихід одинадцятого помножувача (20) підключений до другого входу дванадцятого помножувача (21), перший вхід дванадцятого помножувача (21) з'єднаний з чотирнадцятим входом (14) пристрою, вихід дванадцятого помножувача (21) підключений до другого входу четвертого суматора (22), вихід третього суматора (16) підключений до другого входу другого подільника (17), перший вхід другого подільника (17) з'єднаний з шістнадцятим входом (16) пристрою, вихід другого подільника (17) підключений до першого входу п'ятого суматора (24), перший вхід третього подільника (23) з'єднаний з сімнадцятим входом (17) пристрою, вихід третього подільника (23) підключений до другого входу п'ятого суматора (24), вихід п'ятого суматора (24) підключений до першого входу третього елемента пам'яті (25), другий вхід третього елемента пам'яті (25) з'єднаний з виходом датчика часу (26), вихід третього елемента пам'яті (25) з'єднаний з третім виходом (3) пристрою, причому, обчислювач коефіцієнта готовності (2) містить суматор (27) і подільник (28), де перший вхід (1) суматора (27) з'єднаний з першим входом (2) пристрою, а другий вхід (2) суматора (27) з'єднаний з другим входом (3) пристрою, вихід суматора (27) з'єднаний з другим входом подільника (28), перший вхід подільника (28) підключений до другого входу (3) пристрою, вихід подільника (28) з'єднаний з виходом обчислювача коефіцієнта готовності (2), обчислювач імовірності безвідмовності роботи (1) містить віднімач (29), суматор (ЗО) і подільник (31), де перший вхід віднімача (29) з'єднаний з третім входом (1) пристрою, другий вхід віднімача (29) з'єднаний з першим входом (2) пристрою, вихід віднімача (29) з'єднаний з першим входом суматора (ЗО), другий вхід суматора (ЗО) з'єднаний з другим входом (3) пристрою, вихід суматора (ЗО) підключений до першого входу подільника (31), другий вхід подільника (31) з'єднаний з другим входом (3) пристрою, а вихід подільника (31) з'єднаний з виходом обчислювача імовірності безвідмовності роботи (1) Передбачуваний винахід має відношення до галузі контролю обладнання газотранспортної системи і може бути використаний, наприклад, при плануванні ремонтів й енергомеханічного обладнання Відомий пристрій для визначення оптимального періоду технічного обслуговування виробу, за допомогою якого визначають оптимальний за критерієм ДОВГОВІЧНОСТІ час початку проведення технічного обслуговування у залежності від технічного стану виробу Використовується гнучка стратегія обслуговування за станом з прогнозуванням моменту виходу одного визначного параметру за межі області його припустимого значення Прогнозування визначного параметра у часі здійснюється ЛІНІЙНИМ поліномом першого степеня Задача визначення моменту початку технічного обслуговування зводиться до порівняння прогнозованих значень змінного у часі параметра з його граничним значенням і обрання початком обслуговування моменту часу, в який прогнозоване значення перетне припустиму межу Пристрій містить помножувачі, суматори, датчик часу, елемент пам'яті та ключі У процесі роботи пристрою циклічно вираховується значення сигналу, яке відповідає значенню середньоквадратичного відхилення визначного показника технічного стану від граничного значення У результаті роботи пристрою на його виході формується оптимальне значення часу по чатку технічного обслуговування [1] Даний пристрій для визначення оптимального періоду технічного обслуговування виробу, як і пристрій для визначення оптимального періоду технічного обслуговування енергомеханічного обладнання газотранспортної системи, який заявляється, включає помножувачі, суматори, подільники, елементи пам'яті, на входи яких подаються аналогові сигнали значень коефіцієнтів технічного стану, на основі яких визначається оптимальний час початку проведення технічного обслуговування виробу Однак, у такому пристрої оптимальний період технічного обслуговування виробу визначається з великою абсолютною похибкою тому, що у складі пристрою відсутні обчислювач імовірності безвідмовності роботи і обчислювач коефіцієнта готовності, при цьому ураховується тільки один визначний показник технічного стану і не ураховуються показники надійності роботи виробу Відомий також пристрій для визначення оптимального періоду технічного обслуговування виробу, принцип роботи якого оснований на максимізацм коефіцієнта готовності як найважливішій характеристиці виробів, що працюють у режимі чергування Пристрій містить датчик часу, помножувачі, суматори, подільники, ключі, блоки порівняння та репстратор На входи пристрою подаються значення часу обмеження ресурсу, виконання технічного обслуговування і часу відно 49402 влення виробу, на основі яких за допомогою роботи елементів пристрою визначається оптимальний період контролю і технічного обслуговування виробу як період, для якого коефіцієнт готовності приймає максимальне значення [2] Даний пристрій для визначення оптимального періоду технічного обслуговування виробу, як і пристрій для визначення оптимального періоду технічного обслуговування енергомеханічного обладнання газотранспортної системи, який заявляється, включає помножувачі, суматори, подільники, репстратори і працює за принципом використання у якості характеристики виробу значення коефіцієнта готовності обладнання Однак, при роботі такого пристрою оптимальний період технічного обслуговування виробу визначається з великою абсолютною похибкою тому, що у складі пристрою відсутній обчислювач імовірності безвідмовності роботи Імовірність безвідмовності задається за допомогою блоку нелінійного перетворення заздалегідь заданим законом, а не за фактичним режимом експлуатації При цьому ураховується тільки коефіцієнт готовності та не враховуються показники технічного стану роботи виробу Найближчим за технічною суттєвістю аналогом, обраним прототипом, є пристрій для визначення оптимального періоду технічного обслуговування виробу, який включає датчик часу, обчислювач коефіцієнта готовності та обчислювач питомої невиробничої втрати ресурсу, компаратори, елемент затримки і ключі Пристрій працює за принципом використання у якості характеристик виробу значень питомих невиробничих витрат ресурсу та коефіцієнта готовності, вплив яких ураховується за допомогою вагових коефіцієнтів На входи пристрою подаються значення параметрів, що характеризують середній час знаходження виробу і середні витрати ресурсу у різних станах між двома послідовними сеансами проведення технічного обслуговування, а також коефіцієнт нахилу функції розподілу імовірності безвідмовності роботи виробу і вагові коефіцієнти для пошуку однокритеріального оптимуму періоду технічного обслуговування Робота пристрою направлена на знаходження оптимального періоду технічного обслуговування виробу, коефіцієнта готовності, питомих невиробничих витрат ресурсу, часу функціонування виробу на заданому ресурсі, при цьому приймається до уваги, що виріб може знаходитись у стані роботи, планово-попереджувальної профілактики, контролю, відновлення працеспроможності і стані захованої відмови Пристрій апаратурне реалізує спосіб знаходження оптимального періоду обслуговування виробу за допомогою рішення однокритеріальної задачі пошуку максимуму функції, що використовує коефіцієнт готовності і середні питомі невиробничі витрати ресурсу у ЛІНІЙНІЙ функції часу з ваговими коефіцієнтами При цьому, основною частиною пристрою є обчислювач коефіцієнта готовності, на входи якого подаються сигнали значення часу з датчика часу, середнього часу контролю, середнього часу плановопопереджувальної профілактики, коефіцієнта нахилу функції імовірності безвідмовності роботи і середнього часу відновлення Значення часу по дається на вхід помножувача для вирахування показника степеня імовірності безвідмовності роботи і на вхід суматора для розрахунку часу продовження циклу обслуговування, з виходу помножувача визначення показника степеня імовірності безвідмовності роботи сигнал значення степеня імовірності безвідмовності роботи передається на блок не ЛІНІЙНОСТІ, в якому формується сигнал імовірності безвідмовності роботи як функції часу, котрий передається у віднімач для обчислення імовірності знаходження у ВІДМОВІ, у помножувач для обчислення часу знаходження у плановопопереджувальній профілактиці і в інтегратор для обчислення часу знаходження у працеспроможному стані На вхід віднімача для обчислення імовірності знаходження у ВІДМОВІ поступає сигнал значення імовірності безвідмовності роботи і з виходу віднімача сигнал подається на помножувач для обчислення часу знаходження у відновленні На вхід помножувача для обчислення часу знаходження у відновленні подаються сигнали значень середнього часу відновлення і імовірності знаходження у ВІДМОВІ, а з виходу даного помножувача сигнал значення часу відновлення подається на вхід блоку суматора часу середнього продовження циклу обслуговування На вхід помножувача для обчислення середнього часу плановопопереджувальної профілактики подаються сигнали значень середнього часу плановопопереджувальної профілактики і імовірності безвідмовності роботи, а з виходу помножувача сигнал передається на вхід блоку суматора часу середнього продовження циклу обслуговування На вхід блоку суматора часу середнього продовження циклу обслуговування подаються сигнали значення часу з датчика часу, часу знаходження у відновленні, часу у контролі, часу знаходження у планово-попереджувальній профілактиці, а з його виходу сигнал значення часу середнього продовження циклу обслуговування подається на вхід подільника для розрахунку коефіцієнта готовності На вхід Інтегратора імовірності безвідмовності роботи подається сигнал значення імовірності безвідмовності роботи, а з його виходу сигнал інтегрального значення часу знаходження у стані безвідмовності роботи передається на вхід подільника для розрахунку коефіцієнта готовності Сигнал значення коефіцієнта готовності поступає на вхід вихідного ключа пристрою [3] Даний пристрій для визначення оптимального періоду технічного обслуговування виробу, за прототипом як і пристрій для визначення оптимального періоду технічного обслуговування енергомеханічного обладнання газотранспортної системи згідно винаходу, який заявляється, включає датчик часу, обчислювач коефіцієнта готовності, входи для надходження аналогових сигналів Параметри, які формують обчислювачі, використовуються під час пошуку оптимуму на основі лінійної функції з ваговими коефіцієнтами Однак, при роботі такого пристрою оптимальний період технічного обслуговування виробу визначається з великою абсолютною похибкою тому, що у складі пристрою відсутній обчислювач імовірності безвідмовності роботи, при цьому, ураховуються тільки коефіцієнт готовності і питомі невиробничі витрати ресурсу, і 49402 не ураховуються показники технічного стану роботи виробу, а крім того розподіл видів стану пристрою задається середніми, а не фактичними значеннями В основу винаходу поставлена задача у винаході для визначення оптимального періоду технічного обслуговування енергомеханічного обладнання газотранспортної системи шляхом додаткового введення у схему обчислювача імовірності безвідмовності роботи, суматорів, помножувачів, ПОДІЛЬНИКІВ, елементів пам'яті для реєстрації часу, що пройшов після останнього капітального ремонту (КР) і нормованих інтегральних показників, а також додаткового введення до схеми входів для надходження аналогових сигналів із значеннями коефіцієнтів технічного стану за політропічним коефіцієнтом корисної дії (ККД), ефективної потужності, втратами напору, втратами обертів і аналогових сигналів із значеннями, що впливають на величину нормованих інтегральних показників надійності і технічного стану, забезпечити зменшення абсолютної похибки визначення оптимального періоду технічного обслуговування енергомеханічного обладнання Задача, яка поставлена, вирішується за рахунок того, що у пристрої для визначення оптимального періоду технічного обслуговування енергомеханічного обладнання газотранспортної системи, який містить датчик часу, обчислювач коефіцієнта готовності, перший і другий входи для надходження аналогових сигналів, згідно з винаходом додатково введені обчислювач імовірності безвідмовності роботи, перший, другий, третій, четвертий і п'ятий суматори, перший, другий і третій елементи пам'яті, перший, другий, третій, четвертий, п'ятий, шостий, сьомий, восьмий, дев'ятий, десятий, одинадцятий і дванадцятий помножувачі, перший, другий і третій подільники, третій, четвертий, п'ятий, шостий, сьомий, восьмий, дев'ятий, десятий, одинадцятий, дванадцятий, тринадцятий, чотирнадцятий, п'ятнадцятий, шістнадцятий і сімнадцятий входи для надходження аналогових сигналів і перший вихід для передачі аналогового сигналу значення наробітку після останнього капітального ремонту, другий вихід для передачі аналогового сигналу значень інтегрального нормованого показника надійності і третій вихід для передачі аналогового сигналу значень інтегрального нормованого показника технічного стану Технічний результат, якого можна досягти при використанні винаходу, виражений у тому, що забезпечується зменшення абсолютної похибки визначення оптимального періоду технічного обслуговування енергомеханічного обладнання газотранспортної системи Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом прослідковується у тому, що нові ознаки, тобто наявність додаткових обчислювача імовірності безвідмовності роботи, першого, другого, третього, четвертого і п'ятого суматорів, першого, другого і третього елементів пам'яті, першого, другого, третього, четвертого, п'ятого, шостого, сьомого, восьмого, дев'ятого, десятого, одинадцятого і дванадцятого помножувачів, першого, другого і третього ПОДІЛЬНИКІВ, третього, четвертого, п'ятого, шостого, сьо 8 мого, восьмого, девятого, десятого, одинадцятого, дванадцятого, тринадцятого, чотирнадцятого, п'ятнадцятого, шістнадцятого і сімнадцятого входів для надходження аналогових сигналів і першого виходу для передачі аналогового сигналу значення наробітки після останнього капітального ремонту, другого виходу для передачі аналогового сигналу значень інтегрального нормованого показника надійності і третього виходу для передачі аналогового сигналу значень інтегрального нормованого показника технічного стану, введених в пристрій для визначення оптимального періоду технічного обслуговування енергомеханічного обладнання газотранспортної системи, при взаємодії з відомими ознаками, а саме наявністю датчика часу, обчислювача коефіцієнта готовності, першого і другого входів для надходження аналогових сигналів, забезпечують виникнення нових технічних характеристик, таких як отримання можливості вирахування імовірності безвідмовності роботи, питомого нормованого показника надійності і питомого нормованого показника технічного стану Це дозволяє отримати очікуваний технічний результат, а саме зменшення абсолютної похибки визначення оптимального періоду технічного обслуговування, так як додатково ураховуються названі інтегральні нормовані показники Оптимізація періоду технічного обслуговування здійснюється за рахунок розтягування або стискання фактичного випрацювання ресурсу після останнього КР з використанням експоненціальної моделі, у показник степеня якої входять питомі нормовані показники надійності і технічного стану, що отримані за допомогою пристрою На кресленнях приведені Фіг 1 - схема пристрою для визначення оптимального періоду технічного обслуговування енергомеханічного обладнання газотранспортної системи (на трьох аркушах) Фіг 2 - схема обчислювача коефіцієнта готовності (на одному аркуші) Фіг 3 - схема обчислювача імовірності безвідмовності роботи (на одному аркуші) Пристрій для визначення оптимального періоду технічного обслуговування енергомеханічного обладнання газотранспортної системи містить обчислювач імовірності безвідмовності роботи 1 і обчислювач коефіцієнта готовності 2, елементи пам'яті 4, 11 і 25, помножувачі 5, 6, 7, 8, 12, 13, 14, 15, 18, 19, 20 і 21, подільники 10, 17, 23, 28 і 31, суматори 9, 16, 17, 22, 27 і ЗО, віднімач 29, датчик часу 26, входи 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16 і 17, виходи 1, 2 і З При цьому, перший вхід обчислювача імовірності безвідмовності роботи 1 з'єднаний з третім входом 1 пристрою, другий вхід обчислювача імовірності безвідмовності роботи 1 з'єднаний з першим входом 2 пристрою, третій вхід обчислювача імовірності безвідмовності роботи 1 з'єднаний з другим входом 3 пристрою, вихід обчислювача імовірності безвідмовності роботи 1 підключений до другого входу першого помножувача 5 і до другого входу другого помножувача 6 Перший вхід обчислювача коефіцієнта готовності 2 з'єднаний з першим входом 2 пристрою, другий вхід обчислювача коефіцієнта готовності 2 з'єднаний з другим входом 3 пристрою, вихід обчислювача коефіцієнта готовності 2 підключений до других входів третього помножувача 7 і четвертого помножувача 8 Перший вхід першого суматора 3 з'єднаний з другим входом 3 пристрою, другий вхід першого суматора 3 з'єднаний з четвертим входом 4 пристрою, вихід першого суматора 3 підключений до першого входу першого елемента пам'яті 4 Другий вхід першого елемента пам'яті 4 з'єднаний з виходом датчика часу 26, вихід першого елемента пам'яті 4 з'єднаний з першим виходом пристрою 1 Перший вхід першого помножувача 5 з'єднаний з п'ятим входом пристрою 5, вихід першого помножувача 5 підключений до першого входу другого помножувача 6 Вихід другого помножувача 6 підключений до першого входу другого суматора 9 Перший вхід третього помножувача 7 з'єднаний з шостим входом 6 пристрою, вихід третього помножувача 7 підключений до першого входу четвертого помножувача 8 Вихід четвертого помножувача 8 підключений до другого входу другого суматора 9 Вихід другого суматора 9 підключений до другого входу першого подільника 10 Першим входом першого подільника 10 є сьомий вхід 7 пристрою, вихід першого подільника 10 підключений до першого входу другого елемента пам'яті 11 Другий вхід другого елемента пам'яті 11 з'єднаний з виходом датчика часу 26, вихід другого елемента пам'яті 11 з'єднаний з другим виходом 2 пристрою Перший вхід п'ятого помножувача 12 з'єднаний з дев'ятим входом 9 пристрою, другий вхід п'ятого помножувача 12 з'єднаний з восьмим входом 8 пристрою, вихід п'ятого помножувача 12 підключений до другого входу шостого помножувача 13 Перший вхід шостого помножувача 13 з'єднаний з восьмим входом 8 пристрою, вихід шостого помножувача 13 підключений до першого входу третього суматора 16 Перший вхід сьомого помножувача 14 з'єднаний з одинадцятим входом 11 пристрою, другий вхід сьомого помножувача 14 з'єднаний з десятим входом 10 пристрою, вихід сьомого помножувача 14 підключений до другого входу восьмого помножувача 15 Перший вхід восьмого помножувача 15 з'єднаний з десятим входом 10 пристрою, вихід восьмого помножувача 15 підключений до другого входу третього суматора 16 Перший вхід дев'ятого помножувача 18 з'єднаний з тринадцятим входом 13 пристрою, другий вхід дев'ятого помножувача 18 з'єднаний з дванадцятим входом 12 пристрою, вихід дев'ятого помножувача 18 підключений до другого входу десятого помножувача 19 Перший вхід десятого помножувача 19 з'єднаний з дванадцятим входом 12 пристрою, вихід десятого помножувача 19 підключений до першого входу четвертого суматора 22 Вихід четвертого суматора 22 підключений до входу третього подільника 23 Перший вхід одинадцятого помножувача 20 з'єднаний з п'ятнадцятим входом 15 пристрою, другий вхід одинадцятого помножувача 20 з'єднаний з чотирнадцятим входом 14 пристрою, вихід одинадцятого помножувача 20 підключений до другого входу дванадцятого помножувача 21 Перший вхід дванадцятого помножувача 21 з'єднаний з чотирнадцятим входом 14 пристрою, вихід дванадцятого помножувача 21 підключений до другого входу четвертого суматора 22 Вихід тре 49402 10 тього суматора 16 підключений до другого входу другого подільника 17 Перший вхід другого подільника 17 з'єднаний з шістнадцятим входом 16 пристрою, вихід другого подільника 17 підключений до першого входу п'ятого суматора 24 Перший вхід третього подільника 23 з'єднаний з сімнадцятим входом 17 пристрою, вихід третього подільника 23 підключений до другого входу п'ятого суматора 24 Вихід п'ятого суматора 24 підключений до першого входу третього елемента пам'яті 25 Другий вхід третього елемента пам'яті 25 з'єднаний з виходом датчика часу 26, вихід третього елемента пам'яті 25 з'єднаний з третім виходом З пристрою Причому, обчислювач коефіцієнта готовності 2 містить суматор 27 і подільник 28, де перший вхід і суматора 27 з'єднаний з першим входом 2 пристрою, а другий вхід 2 суматора 27 з'єднаний з другим входом 3 пристрою, вихід суматора 27 з'єднаний з другим входом подільника 28 Перший вхід подільника 28 підключений до другого входу З пристрою, вихід подільника 28 з'єднаний з виходом обчислювача коефіцієнта готовності 2 Обчислювач імовірності безвідмовності роботи 1 містить віднімач 29, суматор ЗО і подільник 31, де перший вхід віднімача 29 з'єднаний з третім входом 1 пристрою, другий вхід віднімача 29 з'єднаний з першим входом 2 пристрою, вихід віднімача 29 з'єднаний з першим входом суматора ЗО Другий вхід суматора ЗО з'єднаний з другим входом З пристрою, вихід суматора ЗО підключений до першого входу подільника 31 Другий вхід подільника 31 з'єднаний з другим входом 3 пристрою, а вихід подільника 31 з'єднаний з виходом обчислювача імовірності безвідмовності роботи 1 Обчислювач імовірності безвідмовності роботи 1 слугує для обчислення імовірності безвідмовності роботи і формування на виході ВІДПОВІДНОГО аналогового сигналу Обчислювач коефіцієнта готовності 2 слугує для обчислення коефіцієнта готовності і формування на виході ВІДПОВІДНОГО аналогового сигналу Суматор 3 служить для обчислення наробітку після останнього КР і формування на виходе ВІДПОВІДНОГО аналогового сигналу Елемент пам'яті 4 служить для накопичення значення наробітку після останнього КР як функції часу і передачі його на перший вихід пристрою Помножувач 5 служить для обчислення вагового коефіцієнта впливу імовірності безвідмовності роботи на інтегральний показник надійності і формування на виході ВІДПОВІДНОГО аналогового сигналу Помножувач 6 служить для обчислення чисельного вкладу імовірності безвідмовності роботи до інтегрального показника надійності і формування на виходе ВІДПОВІДНОГО аналогового сигналу Помножувач 7 служить для обчислення вагового коефіцієнта впливу коефіцієнта готовності на інтегральний показник надійності і формування на виході ВІДПОВІДНОГО аналогового сигналу Помножувач 8 служить для обчислення чисельного вкладу імовірності безвідмовності роботи до інтегрального показника надійності і формування на виході ВІДПОВІДНОГО аналогового сигналу Суматор 9 служить для обчислення штеграль 12 11 49402 ного показника надійності і формування на виході льного показника технічного стану для показників, ВІДПОВІДНОГО аналогового сигналу що зростають і формування на виході ВІДПОВІДНОГО аналогового сигналу Подільник 10 служить для обчислення нормованого інтегрального показника надійності і форПодільник 23 служить для обчислення інтегмування на виході ВІДПОВІДНОГО аналогового сигрального нормованого показника технічного стану налу для показників, що зростають і формування на виході ВІДПОВІДНОГО аналогового сигналу Елемент пам'яті 11 служить для накопичення значення нормованого інтегрального показника Суматор 24 служить для обчислення інтегранадійності як функції часу і передачі її на другий льного нормованого показника технічного стану і вихід пристрою у вигляді аналогового сигналу формування на виході ВІДПОВІДНОГО аналогового сигналу Помножувач 12 служить для обчислення вагового коефіцієнта впливу коефіцієнта технічного Елемент пам'яті 25 служить для накопичення стану за політропічним ККД на інтегральний показзначення нормованого інтегрального показника ник технічного стану для показників, що зменшутехнічного стану як функції часу і передачі її на ються і формування на виході ВІДПОВІДНОГО аналотретій вихід пристрою у вигляді ВІДПОВІДНОГО анагового сигналу логового сигналу Помножувач 13 служить для обчислення чиДатчик часу 26 служить для формування знасельного вкладу коефіцієнта технічного стану за чення поточного часу у вигляді ВІДПОВІДНОГО анаполітропічним ККД до інтегрального показника логового сигналу технічного стану для показників, що зменшуються і У складі обчислювача 1 формування на виході ВІДПОВІДНОГО аналогового Суматор 27 служить для обчислення сумарносигналу го часу знаходження у роботі і ВІДМОВІ І формування на виході ВІДПОВІДНОГО аналогового сигналу Помножувач 14 служить для обчислення вагового коефіцієнта впливу коефіцієнта технічного Подільник 28 служить для обчислення коефістану за ефективною потужністю на інтегральний цієнта готовності і формування на виході ВІДПОВІДпоказник технічного стану для показників, що змеНОГО аналогового сигналу ншуються і формування на виході ВІДПОВІДНОГО У складі обчислювача 2 аналогового сигналу Віднімач 29 служить для обчислення сумарного часу знаходження у роботі і ВІДМОВІ І формуванПомножувач 15 служить для обчислення чиня на виході ВІДПОВІДНОГО аналогового сигналу сельного вкладу коефіцієнта технічного стану за ефективною потужністю до інтегрального показниСуматор ЗО служить для обчислення сумарнока технічного стану для показників, що зменшуго часу знаходження у роботі і резерві за вирахуються і формування на виході ВІДПОВІДНОГО аналованням часу знаходження у ВІДМОВІ І формування гового сигналу на виході ВІДПОВІДНОГО аналогового сигналу Суматор 16 служить для обчислення інтеграПодільник 31 служить для обчислення імовірльного показника технічного стану для показників, ності безвідмовності роботи і формування на вищо зменшуються і формування на виході ВІДПОВІДході ВІДПОВІДНОГО аналогового сигналу НОГО аналогового сигналу Входи, призначені для надходження аналогових сигналів із значеннями розподілу календарноПодільник 17 служить для обчислення інтегго часу рального нормованого показника технічного стану для показників, що зменшуються і формування на вхід 1 - часу знаходження у резерві після виході ВІДПОВІДНОГО аналогового сигналу останнього КР, Помножувач 18 служить для обчислення ваговхід 2 - часу знаходження у ВІДМОВІ ПІСЛЯ вого коефіцієнта впливу коефіцієнта технічного останнього КР, стану за втратами напору на інтегральний показвхід 3 - часу знаходження в роботе після ник технічного стану для показників, що зростають останнього КР і формування на виході ВІДПОВІДНОГО аналогового Вхід 4 призначений для надходження аналосигналу гового сигналу із значенням часу, що пройшов після останнього КР на момент включення приПомножувач 19 служить для обчислення чистрою сельного вкладу коефіцієнта технічного стану по втратами напору до інтегрального показник техніВходи, що призначені для надходження аначного стану для показників, що зростають і форлогових сигналів із значеннями, що впливають на мування на виході ВІДПОВІДНОГО аналогового сигвеличину нормованого інтегрального показника налу надійності Помножувач 20 служить для обчислення ваговхід 5 - значення множника для розрахунку вавого коефіцієнта впливу коефіцієнта технічного гового коефіцієнта впливу імовірності безвідмовстану за втратами обертів на інтегральний показності роботи на інтегральний показник надійності, ник технічного стану для показників, що зростають вхід 6 - значення множника для розрахунку ваі формування на виході ВІДПОВІДНОГО аналогового гового коефіцієнта впливу коефіцієнта готовності сигналу на інтегральний показник надійності, Помножувач 21 служить для обчислення чивхід 7 - граничного значення інтегрального посельного вкладу коефіцієнта технічного стану за казника надійності для показників, що зменшуютьвтратами обертів в інтегральний показник технічся ного стану для показників, що зростають і формуВходи, що призначені для надходження анавання на виході ВІДПОВІДНОГО аналогового сигналу логових сигналів із значеннями коефіцієнтів технічного стану і аналогових сигналів із значеннями, Суматор 22 служить для обчислення інтегра 14 13 49402 що впливають на величину нормованого інтеграпісля останнього КР 3 четвертого входу пристрою льного показника технічного стану на другий вхід суматора 3 подається постійний аналоговий сигнал Ткго, що відповідає значенню вхід 8 - значення коефіцієнта технічного стану наробітку після останнього КР на момент вклюза політропічним ККД, чення пристрою 3 п'ятого входу пристрою на певхід 9 - значення співмножника для розрахунку рший вхід помножувача 5 подається аналоговий вагового коефіцієнта впливу коефіцієнта технічносигнал А_1, що відповідає значенню співмножника го стану за політропічним ККД на інтегрального для розрахунку вагового коефіцієнта впливу імовіпоказник технічного стану для показників, що змерності безвідмовності роботи на інтегральний поншуються, казник НаДІЙНОСТІ K_tiuid_rehab_1 З ШОСТОГО ВХОДУ вхід 10 - значення коефіцієнта технічного стану за ефективною потужністю, пристрою на перший вхід помножувача 7 подаєтьвхід 11 - значення співмножника для розрахунся аналоговий сигнал А_2, що відповідає значенку вагового коефіцієнта впливу коефіцієнта технічню співмножника для розрахунку вагового коефіціного стану за ефективною потужністю на інтеграєнта впливу коефіцієнта готовності на льний показник технічного стану для показників, ІНТеграЛЬНОГО ПОКаЗНИК НаДІЙНОСТІ K_t| id_rehab_2 З що зменшуються, сьомого входу пристрою на перший вхід подільника 10 подається аналоговий сигнал, що відповідає вхід 12 - значення коефіцієнта технічного стаграничному значенню інтегрального показника ну за втратами напору, надійності К_геііаь_ііт, для показників, що зменшувхід 13 - значення співмножника для розрахунються 3 восьмого входу пристрою на другий вхід ку вагового коефіцієнта впливу коефіцієнта технічпомножувача 12 подається аналоговий сигнал, що ного стану за втратами напору на інтегральний відповідає значенню коефіцієнта технічного стану показник технічного стану для показників, що зросза політропічним ККД K_teChLi 3 дев'ятого входу тають, пристрою на перший вхід помножувача 12 подавхід 14 - значення коефіцієнта технічного стається аналоговий сигнал К_і, що відповідає знану за втратами обертів, ченню співмножника для розрахунку вагового ковхід 15 - значення співмножника для розрахунефіцієнта впливу коефіцієнта технічного стану за ку вагового коефіцієнта впливу коефіцієнта технічполітропічним ККД на інтегральний показник техніного стану за втратами обертів на інтегральний чного стану для показників, що зменшуються показник технічного стану для показників, що зростають, K_tiuid_tech_1 3 ДеСЯТОГО ВХОДУ ПрИСТрОЮ НЭ ДРУГИЙ вхід 16 - граничного значення інтегрального вхід помножувача 14 подається аналоговий сигпоказника технічного стану для показників, що нал, що відповідає значенню коефіцієнта технічнозменшуються, го стану за ефективною потужністю K_teChL2 З одинадцятого входу пристрою на перший вхід повхід 17 - граничного значення інтегрального множувача 14 подається аналоговий сигнал К_2, показника технічного стану для показників, що що відповідає значенню співмножника для розразростають хунку вагового коефіцієнта впливу коефіцієнта Вихід 1 призначений для передачі аналогового технічногостану за ефективною потужністю на сигналу значень наробітку після останнього КР інтегральний показник технічного стану для показВихід 2 призначений для передачі аналогового ників, що зменшуються K_tiUicL_techL2 3 дванадцятосигналу значень інтегрального нормованого покаго входу пристрою на другий вхід помножувача 18 зника надійності подається аналоговий сигнал, що відповідає знаВихід 3 призначений для передачі аналогового ченню коефіцієнта технічного стану за втратами сигналу значень інтегрального нормованого поканапору K_techL3 3 тринадцятого входу пристрою на зника технічного стану перший вхід помножувача 18 подається аналогоПристрій для визначення оптимального перівий сигнал К_з, що відповідає значенню співмножоду технічного обслуговування енергомеханічного ника для розрахунку вагового коефіцієнта впливу обладнання газотранспортної системи працює коефіцієнта технічного стану за втратами напору таким чином При включенні пристрою запускаєтьна інтегральний показник технічного стану для ся датчик часу 26 у режимі формування значення показників, що зростають K_tiUicL_techL3 3 чотирнадреального часу 3 його виходу на другі входи елецятого входу пристрою на другий вхід помножуваментів пам'яті 4, 11 і 25 подається аналоговий сигча 20 подається аналоговий сигнал, що відповідає нал реального часу t 3 першого входу пристрою значенню коефіцієнта технічного стану за втратана перший вхід обчислювача імовірності безвідмоми обертів K_jechL-4 3 п'ятнадцятого входу привності роботи 1 подається аналоговий сигнал, що строю на перший вхід помножувача 20 подається відповідає значенню часу знаходження у резерві аналоговий сигнал К_4, що відповідає значенню T rez після останнього КР 3 другого входу пристрою співмножника для розрахунку вагового коефіцієнта на другий вхід обчислювача імовірності безвідмовпливу коефіцієнта технічного стану за втратами вності роботи 1 і на перший вхід обчислювача кообертів на інтегрального показник технічного стану ефіцієнта готовності 2 подається аналоговий сигдля показників, що зростають K_tiUid_teci-L_4 3 шістнал, що відповідає значенню часу знаходження у надцятого входу пристрою на перший вхід подільпростої Тісіїе після останнього КР 3 третього входу ника 17 подається аналоговий сигнал, що відповіпристрою на третій вхід обчислювача імовірності дає граничному значенню інтегрального показника безвідмовності роботи 1, на другий вхід обчислютехнічного стану K_techLciec_iim, для показників, що вача коефіцієнта готовності 2 і перший вхід сумазменшуються 3 сімнадцятого входу пристрою на тора 3 подається аналоговий сигнал, що відповіперший вхід подільника 23 подається аналоговий дає значенню часу знаходження у роботі Twork U 15 сигнал, що відповідає граничному значенню інтегрального ПОКаЗНИКа ТеХНІЧНОГО СТану K_techLinc_lim, для показників, що зростають За допомогою обчислювача імовірності безвідмовності роботи 1 розраховується значення імовірності безвідмовності роботи за формулою P \ work* І.ге2""...' idle 1 work Де Р - імовірність безвідмовності роботи, TWork - значення часу знаходження у роботі після останнього КР, T r e z - значення часу знаходження у резерві після останнього КР, Тісіїе - значення часу знаходження у простої після останнього КР З виходу обчислювача імовірності безвідмовності роботи і сигнал значення Р надходить на другі входи помножувачів 5 і 6 За допомогою обчислювача коефіцієнта готовності 2 розраховується значення коефіцієнта готовності за формулою 1 work work I idle Де Кг - коефіцієнт готовності З виходу обчислювача коефіцієнта готовності 2 сигнал значення Кг надходить на перші входи помножувачів 7 і 8 За допомогою помножувача 5 розраховується ваговий коефіцієнт впливу імовірності безвідмовності роботи на інтегральний показник надійності за формулою К_ПиМ_П!ІІаЬ_І ~ Р * А_[ > Де K_tiUicLreiiab_ - ваговой коефіцієнт впливу імовірності безвідмовності роботи на інтегральний показник надійності, А_і - співмножник для розрахунку вагового коефіцієнта впливу імовірності безвідмовності роботи на інтегральний показник надійності З виходу помножувача 5 сигнал значення K_tiUicLreiiab_i надходить на перший вхід помножувача 6 За допомогою помножувача б розраховується чисельний вклад імовірності безвідмовності роботи в інтегральний показник надійності за формулою K_Tdial>_l = Р * K j i u i ^ r d i i i b J , Де K_reliab_1 - ЧИСЄЛЬНИЙ ВКЛЭД ІМОВІРНОСТІ беЗВІД мовності роботи в інтегральний показник надійності З виходу помножувача 6 сигнал значення К_геііаь_і надходить на перший вхід суматора 9 За допомогою помножувача 7 розраховується ваговий коефіцієнт впливу коефіцієнта готовності на інтегральний показник надійності за формулою Ліні» 2 *м 49402 16 НОСТІ, А_2 - ваговий коефіцієнт впливу коефіцієнта готовності на інтегральний показник надійності З виходу помножувача 7 сигнал значення K_tiuicLreliab_2 НЭДХОДИТЬ НЭ ПерШИЙ ВХІД ПОМНОЖу вача 8 За допомогою помножувача 8 розраховується чисельний вклад коефіцієнта готовності в інтегральний показник надійності за формулою . . , - = : [Г- * Д V Де К_геііаь_2 - чисельний вклад коефіцієнта готовності в інтегральний показник надійності З виходу помножувача 8 сигнал значення К_геііаь_2 надходить на другий вхід суматора 9 За допомогою суматора 9 розраховується інтегральний показник надійності за формулою Де К_геііаь - інтегральний показник надійності С виходу суматора 9 сигнал значення К_геііаь надходить на другий вхід подільника 10 За допомогою подільника 10 вираховується нормований інтегральний показник надійності за формулою re norm К ''*bji m reiiab Де K_reliab_norm - НОрМОВЭНИЙ ІНТЄГраЛЬНИЙ ПОКЭЗ ник надійності, К_геііаь_ііт - граничне значення інтегрального показника надійності З виходу подільника 10 сигнал значення K_reliab_norm НЭДХОДИТЬ НЭ ПерШИЙ ВХІД ЄЛЄМЄНТЗ пам'яті 11 За допомогою елемента пам'яті 11 накопичується значення нормованого інтегрального показника надійності як функції часу і ВІДПОВІДНИЙ аналоговий сигнал передається на другий вихід пристрою За допомогою суматора 3 розраховується наробіток після останнього КР за формулою = T KR0 Де T_KR - наробіток після останнього КР, T_KRO - значення наробітку після останнього КР на момент включення пристрою З виходу суматора 3 сигнал значення T_KR надходить на перший вхід елемента пам'яті 4 За допомогою елемента пам'яті 4 накопичується значення T_KR як функції часу і ВІДПОВІДНИЙ аналоговий сигнал передається на перший вихід пристрою За допомогою помножувача 12 вираховується ваговий коефіцієнт впливу коефіцієнта технічного стану за політропічним ККД на інтегральний показник технічного стану для показників, що зменшуються, за формулою ^\_2, K_tiUicLreiiab_ - ваговой коефіцієнт впливу коефіцієнта готовності на інтегральний показник надій Де K_tiUicLtechLi - ваговий коефіцієнт впливу коефіцієнта технічного стану за політропічним ККД на 17 49402 інтегральний показник технічного стану для показників, що зменшуються, K_techLi - коефіцієнта технічного стану за політропічним ККД, К_і - співмножник для розрахунку вагового коефіцієнта впливу коефіцієнта технічного стану за політропічним ККД на інтегрального показник технічного стану для показників, що зменшуються З виходу помножувача 12 сигнал значення K_tiUicLtechLi надходить на другий вхід помножувача 13 За допомогою помножувача 13 вираховується чисельний вклад коефіцієнта технічного стану за політропічним ККД в інтегральний показник технічного стану для показників, що зменшуються, за формулою ,=к l c l eh К К П ІІІ tech 1 > и Де K_techLcaic_i - чисельний вклад коефіцієнта технічного стану за політропічним ККД в інтегральний показник технічного стану для показників, що зменшуються З виходу помножувача 13 сигнал значення K_techLcaic_i надходить на перший вхід суматора 16 За допомогою помножувачем 14 розраховується ваговий коефіцієнт впливу коефіцієнта технічного стану за ефективною потужністю на інтегральний показник технічного стану для показників, що зменшуються, за формулою >-_Пиі(1_*есіі_? •-_tedi__2 Де K_tiUicLtechL2 - ваговий коефіцієнт впливу коефіцієнта технічного стану за ефективною потужністю на інтегральний показник технічного стану для показників, що зменшуються, K_techL2 - коефіцієнт технічного стану за ефективною потужністю, К_2 - співмножник для розрахунку вагового коефіцієнта впливу коефіцієнта технічного стану за ефективною потужністю на інтегральний показник технічного стану для показників, що зменшуються З виходу помножувача 14 сигнал значення K_tiUicLtechL2HaflxoflHTb на другий вхід помножувача 15 За допомогою помножувача 15 вираховується чисельний вклад коефіцієнта технічного стану за ефективною потужністю в інтегральний показник технічного стану для показників, що зменшуються, за формулою К _teifi_calc_2 — V * V _fluid_tcch_2 K_techLcalc_2 - ЧИСЄЛЬНИЙ ВКЛЭД КОефіЦІЄНТЗ ТЄХ нічного стану за ефективною потужністю в інтегральний показник технічного стану для показників, що зменшуються З виходу помножувача 15 сигнал значення K_techLcalc_2 НаДХОДИТЬ НЭ ДРУГИЙ ВХІД СуМЭТОра 1 6 За допомогою суматора 16 розраховується інтегральний показник технічного стану для показників, що зменшуються, за формулою * ™ К _loch d c e Де 18 K_techLdec- інтегральний показник технічного стану для показників, що зменшуються З виходу суматора 16 сигнал значення K_techLdec надходить на другий вхід подільника 17 За допомогою подільника 17 розраховується інтегральний нормований показник технічного стану для показників, що зменшуються, за формулою К к tc dc m eh e i l tc dc nr К eh e o m tech d c e Де K_techLClec_norm - ШТефЭЛЬНИЙ НОрМОВЭНИЙ ПОКЭ зник технічного стану для показників, що зменшуються, K_techLciec_iim - граничне значення інтегрального показника технічного стану для показників, що зменшуються З виходу подільника 17 сигнал значення K_techLClec_norm НЭДХОДИТЬ НЭ ПерШИЙ ВХІД СуМЭТОра 24 За допомогою помножувача 18 розраховується ваговий коефіцієнт впливу коефіцієнта технічного стану за втратами напору на інтегральний показник технічного стану для показників, що зростають, за формулою *4_flui(L.teeh_3 — K- m ti;cli_3 K_tiUicLtechL3 - ваговий коефіцієнт впливу коефіцієнта технічного стану за втратами напору на інтегральний показник технічного стану для показників, що зростають, K_techL3 - коефіцієнт технічного стану за втратами напору, К_з - співмножник для розрахунку вагового коефіцієнта впливу коефіцієнта технічного стану за втратами напору на інтегральний показник технічного стану для показників, що зростають З виходу помножувача 18 сигнал значення K_tiUicLtechL3 надходить на другий вхід помножувача 19 За допомогою помножувача 19 вираховується чисельний вклад коефіцієнта технічного стану за втратами напору в інтегральний показник технічного стану для показників, що зменшуються, за формулою _tech_j:ale_3 ~ ^-_lcch_3 J>-_fIuid_ti!Lh^3, ~ Де K_techLcaic_3 - чисельний вклад коефіцієнта технічного стану по втратами напору в інтегрального показник технічного стану для показників, що зростають З виходу помножувача 19 сигнал значення K_techLcaic_3 надходить на перший вхід суматора 22 За допомогою помножувача 20 розраховується ваговий коефіцієнт впливу коефіцієнта технічного стану за втратами обертів на інтегральний показник технічного стану для показників, що зростають, за формулою t«h 4 V techcalc K_3) Jcih_4 Де K_tiUicLtechL-4 - ваговий коефіцієнт впливу коефіцієнта технічного стану за втратами обертів на 49402 20 19 інтегральний показник технічного стану для показякий надходить на другі входи елементів пам'яті 4, ників, що зростають, 11 і 25 В обчислювачі 1 K_jechL-4 - коефіцієнт технічного стану за втраза допомогою суматора 27 вираховується час тами обертів, знаходження в роботе та простої за формулою К_4 - співмножник для розрахунку вагового коефіцієнта впливу коефіцієнта технічного стану за втратами обертів на інтегральний показник технічidle: ного стану для показників, що зростають З виходу помножувача 20 сигнал значення ДЄ K_tiUicLtechL-4 надходить на другий вхід помножувача SТ - сумарний час знаходження в роботі та у 21 За допомогою помножувача 21 вираховується резерві чисельний вклад коефіцієнта технічного стану за т З виходу суматора 27 сигнал значення Е надвтратами обертів в інтегральний показник технічходить на другий вхід подільника 28 За допомоного стану для показників, що зменшуються, за гою подільника 28 вираховується коефіцієнт готоформулою вності за формулою К Jechcalc J КА= І work K_techLcalc_4 - ЧИСЄЛЬНИЙ ВКЛЭД КОефіЦІЄНТЗ ТЄХ нічного стану за втратами обертів в інтегральний показник технічного стану для показників, що зростають З виходу помножувача 21 сигнал значення K_techLcaic_4 надходить на другий вхід суматора 22 За допомогою суматора 22 розраховується інтегрального показник технічного стану для показників, що зростають, за формулою К_tech_jnc _tech_calc__3 + К• tech с я Іс ^ 1 Де K_techLinc - інтегральний показник технічного стану для показників, що зростають З виходу суматора 22 сигнал значення K_techLinc надходить на другий вхід подільника 23 За допомогою подільника 23 розраховується інтегральний нормований показник технічного стану для показників, що зростають, за формулою K_techLinc_norm - ІНТЄГраЛЬНИЙ НОрМОВЭНИЙ ПОКЭ зник технічного стану для показників, що зростають, K_techLinc_iim - граничне значення інтегрального показника технічного стану для показників, що зростають З виходу подільника 23 сигнал значення K_tech_inc_norm надходить на другий вхід суматора 24 За допомогою суматора 24 вираховується інтегральний нормований показник технічного стану за формулою * tech mc norm Cv- tech decnorm Де KjecLnorm - ІНТЄГраЛЬНИЙ НОрМОВЭНИЙ ПОКЭЗНИК технічного стану З виходу суматора KjecLnorm Д Т " T r e z " і idle' Де ДТ - різниця між часом знаходження у резерві та простої З виходу віднімача 29 сигнал значення ДТ надходить на перший вхід суматора ЗО За допомогою суматора ЗО вираховується час знаходження в роботі та резерві за відрахуванням часу знаходження у простої за формулою 2-- 11 ~ 1 work + А і > techiricnorm tech _norm Де Кг - коефіцієнт готовності З виходу подільника 28 сигнал значення Кг надходить на вихід обчислювача 1 В обчислювачі 2 за допомогою віднімача 29 вираховується різниця між часом знаходження у резерві та простої за формулою 24 сигнал НаДХОДИТЬ НЭ ПерШИЙ значення ВХІД ЄЛЄМЄНТЗ пам'яті 25 За допомогою елемента пам'яті,25 накопичується значення KjecLnorm як функції часу і ВІДПОВІДНИЙ аналоговий сигнал передається на третій вихід пристрою За допомогою датчика часу 26 формується аналоговий сигнал, що відповідає реальному часу, Де Т1 Е - час знаходження в роботе та резерві за відрахуванням часу знаходження у простої З виходу суматора ЗО сигнал значення ЕТ1 надходить на перший вхід подільника 31 За допомогою подільника 31 вираховується Імовірність безвідмовності роботи за формулою 1 work З виходу подільника 31 сигнал значення Р надходить на вихід обчислювача 2 Наведені ВІДОМОСТІ підтверджують можливість реалізації даного пристрою і його промислову придатність Експериментальна перевірка пристрою, що пропонується для визначення оптимального періоду технічного обслуговування енергомеханічного обладнання газотранспортної системи, показала, що абсолютна похибка визначення оптимального періоду технічного обслуговування зменшилась Джерела інформації 1 Патент Российской Федерации, №20711117, кл G07C3/08, 27 12 96, бюллетень №36 2 Авторское свидетельство, СССР, №1298787, кл 21 49402 22 G07C3/08, 23 03 87, бюллетень №11 G07C3/08, 27 12 96, бюллетень №36 , (прототип) 3 Патент Российской Федерации, №20711118, кл 12 1 2 13 1 18 Помножувач 15 2 20 2 Помножу віч 22 Суматор 23 Полі В(2) т 4(1) 2 24 Суматор 1 25 Злеліе II Фіг 1 2 я Фіг I 2 9 1 • 2 12 2 14 Помножувач 2 Помножувач і 13 Помножувач 1 27 Суматор • 2 1 0 и г V 1 15 Помножувач І 2 16 С} мато і» Фіг. 2 1 1 2 17 Подільник 2 1 2 29 Вщішач 1 3 г ЗО Сума гор |l Події Ф» З ЗІ 1 2 S Подільник Гг С 23 49402 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 24
