Пристрій для запису та відтворення цифрових даних

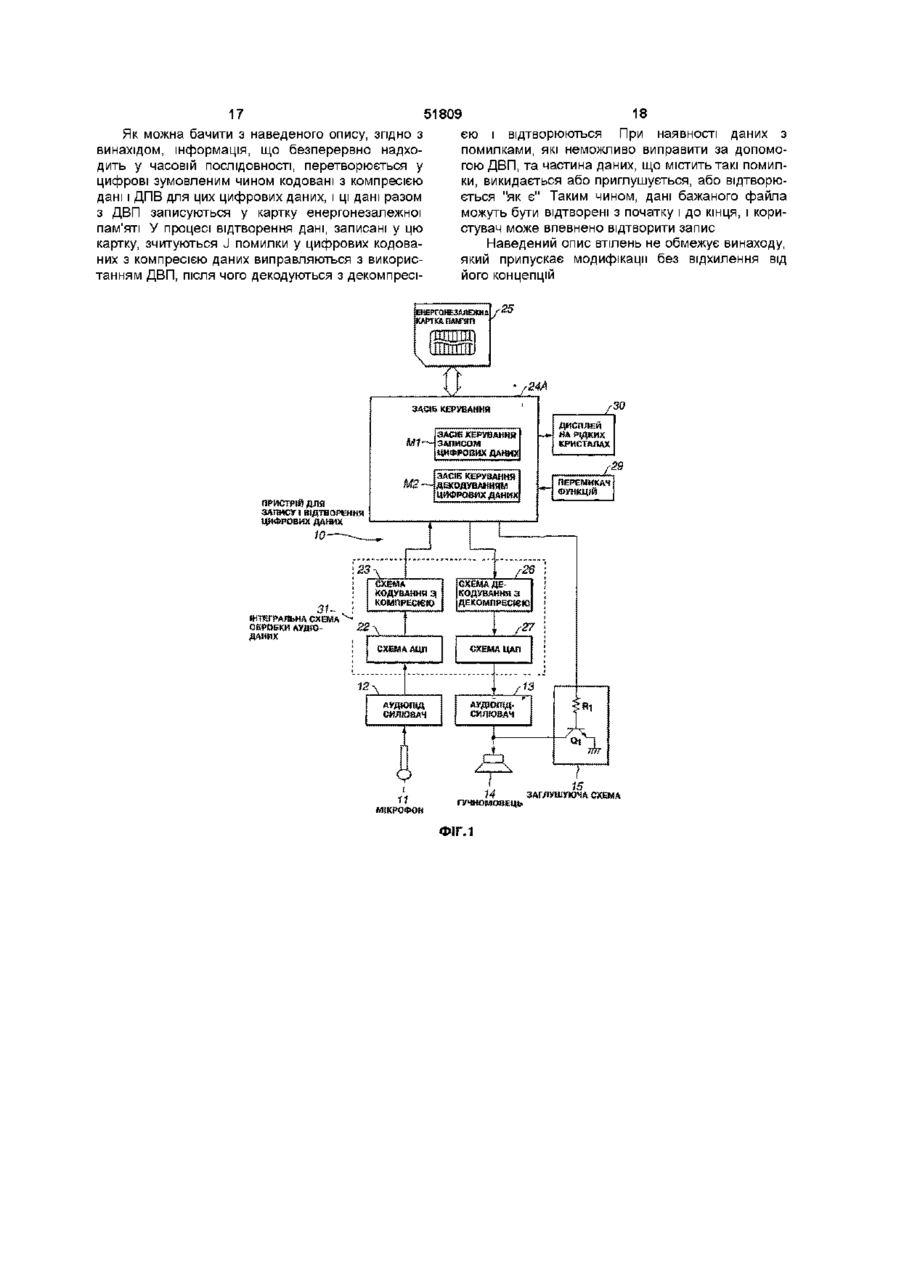

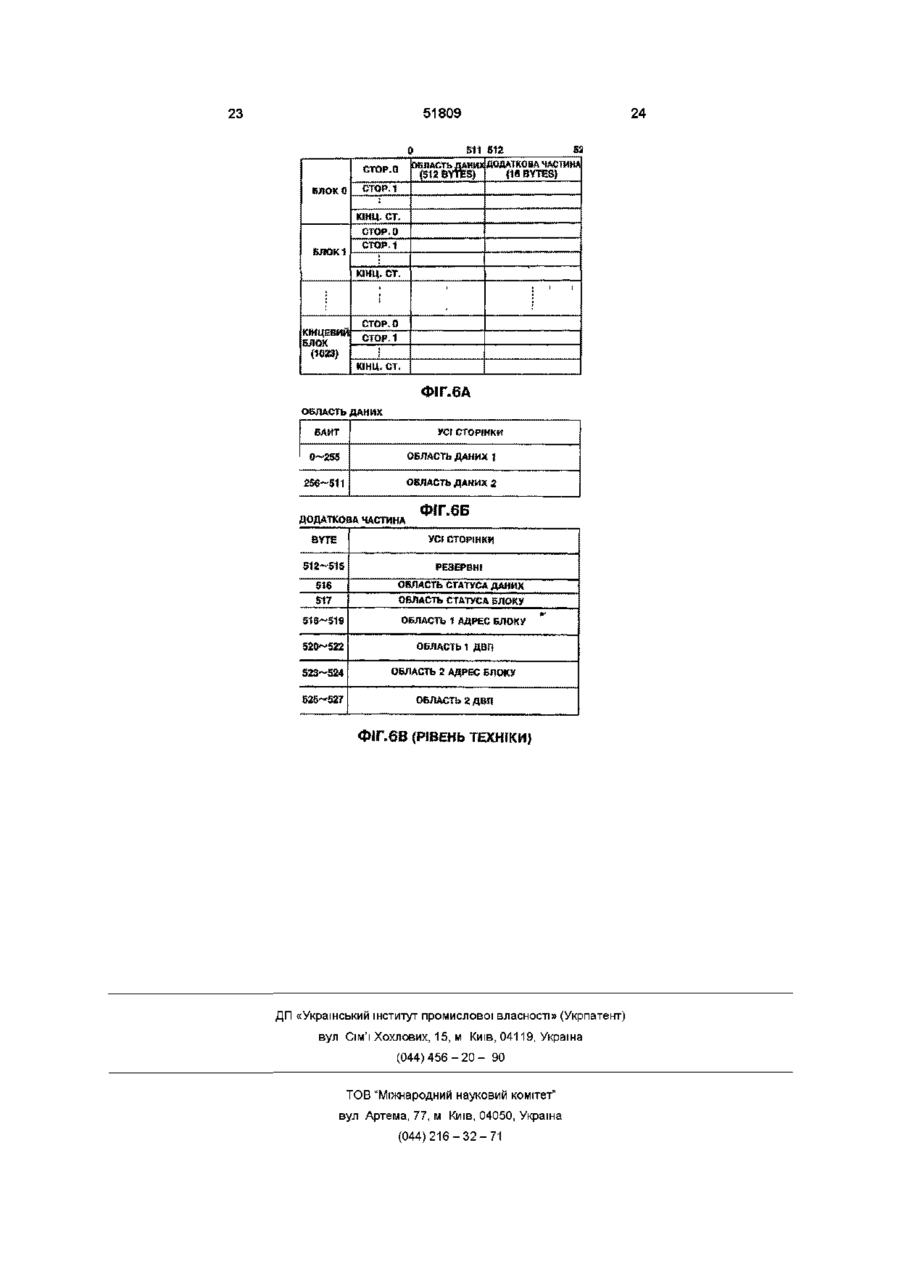

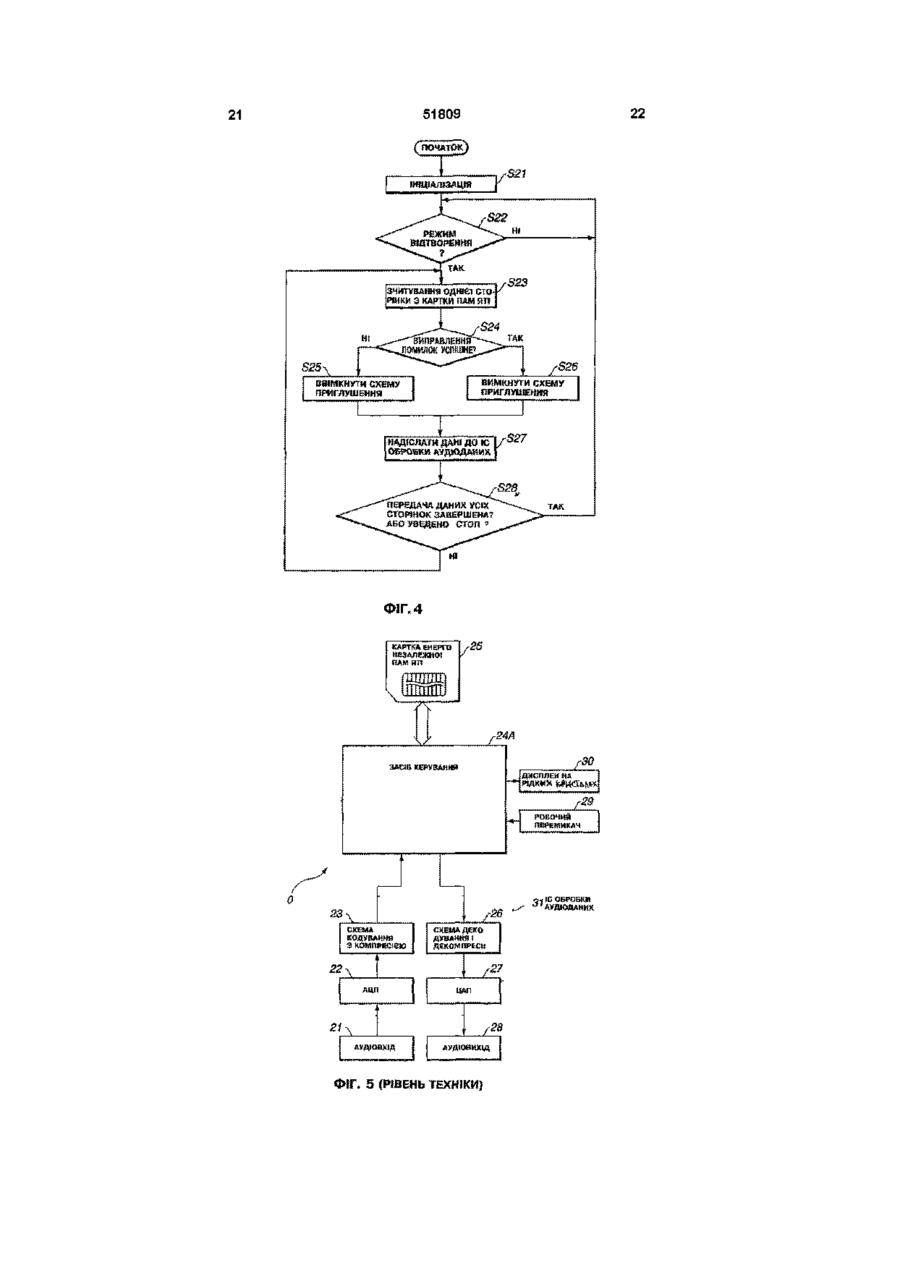

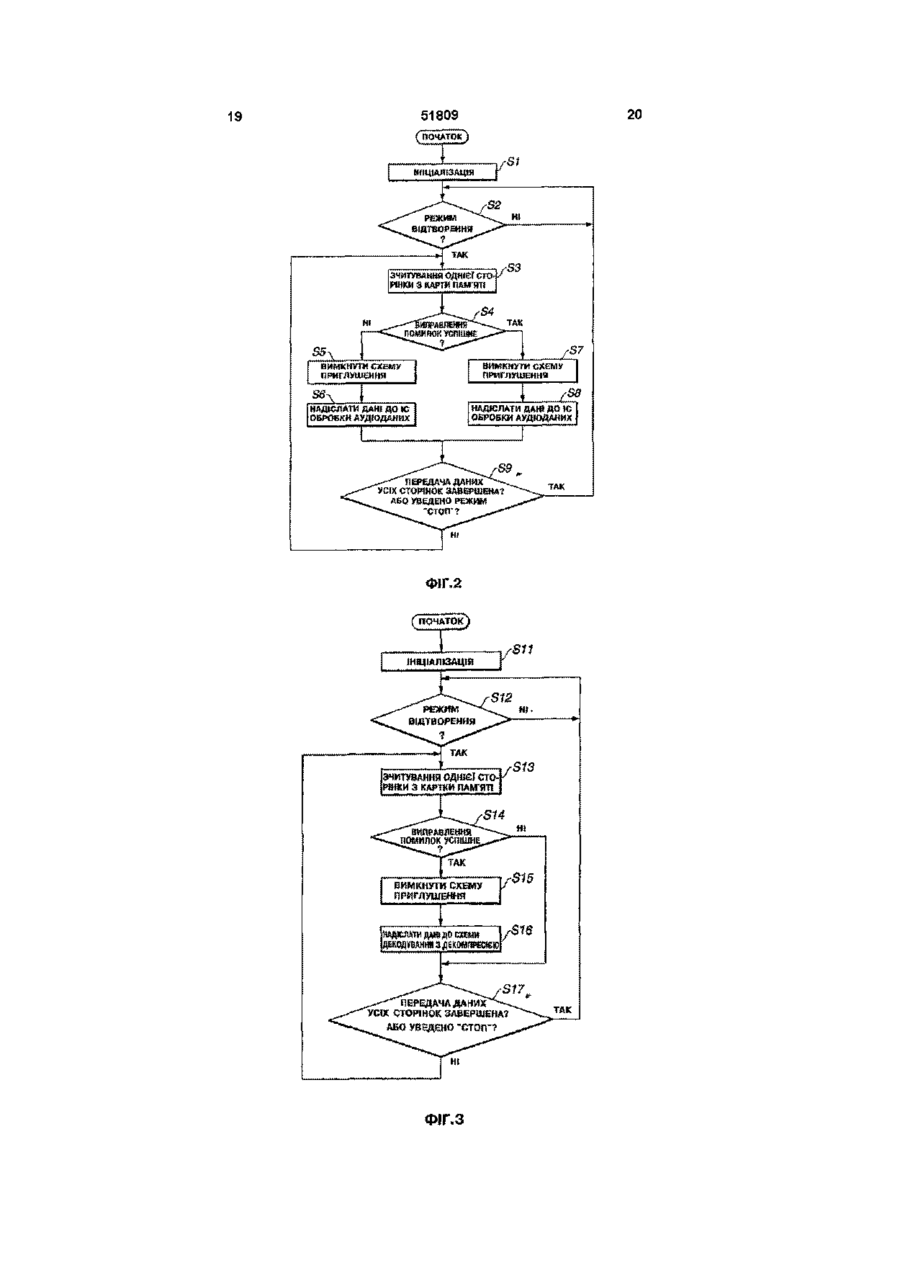

1 Пристрій для запису та відтворення цифрових даних, який включає цифровий засіб (23) кодування з компресією, призначений для перетворення аналогової інформації, що безперервно надходить у часовій ПОСЛІДОВНОСТІ, у цифрові кодовані з компресією дані, картку (25) енергонезалежної пам'яті, призначену для запису у ній цифрових кодованих з компресією даних, засіб (26) декодування з декомпресією цифрових даних, призначений для декодування і декомпресії цифрових кодованих з компресією даних, і вихідний засіб (13, 14) для виведення з збереженням часової ПОСЛІДОВНОСТІ аналогового сигналу, у який був перетворений декодований і декомпресований цифровий сигнал, який відрізняється тим, що має - засіб (24А) керування записом і відтворенням, щоб здійснювати обмін цифровими кодованими з компресією даними між цифровим засобом (23) кодування з компресією, а також цифровим засобом (26) декодування з декомпресією, і карткою (25) енергонезалежної пам'яті і зчитувати з картки (25) енергонезалежної пам'яті цифрові кодовані з компресією дані, - засіб (М1) керування записом цифрових даних, щоб у процесі запису цифрових кодованих з компресією даних, сформованих цифровим засобом (23) кодування з компресією, генерувати дані для виправлення помилок у цифрових кодованих з компресією даних, перетворювати цифрові кодовані з компресією дані і дані для виправлення помилок у зумовлений файловий формат і записувати дані у зумовленому файловому форматі у зумовлену область запису картки (25) енергонеза лежної пам'яті, причому засіб (М1) керування записом цифрових даних знаходиться у засобі (24А) керування записом і відтворенням, і - засіб (М2) керування декодуванням цифрових даних, щоб у процесі відтворення файлових даних, записаних у картці (25) енергонезалежної пам'яті, керувати зчитуванням файлових даних, виконувати виправлення помилок у цифрових кодованих з компресією даних, використовуючи для цього дані для виправлення помилок, які містяться у файлових даних, декодувати засобом (26) декодування з декомпресією цифрові кодовані з компресією дані після виправлення помилок як у випадку, коли у процесі виправлення помилок у цифрових кодованих з компресією даних було виявлено їх відсутність, так і у випадку, коли такі помилки у цифрових кодованих з компресією даних були виправлені, і перетворювати декодовані з декомпресією дані у аналоговий сигнал і виводити цей аналоговий сигнал, причому засіб (М2) керування декодуванням цифрових даних знаходиться у засобі (24А) керування записом і відтворенням 2 Пристрій для запису та відтворення цифрових даних за п 1 , який відрізняється тим, що засіб (М1) керування записом цифрових даних генерує цифрові кодовані з компресією дані і дані для виправлення помилок у одиницях сторінок запису у області запису картки енергонезалежної пам'яті і перетворює цифрові кодовані з компресією дані і дані для виправлення помилок у зумовлений файловий формат, а засіб (М2) керування декодуванням цифрових даних керує зчитуванням файлових даних у одиницях сторінок для запису, виконує виправлення помилок у цифрових кодованих з компресією даних, використовуючи для цього дані для виправлення помилок, декодує засобом (26) декодування з декомпресією цифрові кодовані з компресією дані після виправлення помилок як у випадку відсутності помилок у цифрових кодованих з компресією даних, так і у випадку, коли такі помилки у цифрових кодованих з компресією даних були виправлені, перетворює декодовані з декомпресією дані у аналоговий сигнал і виводить цей аналоговий сигнал 3 Пристрій для запису та відтворення цифрових даних за п 1, який відрізняється тим, що додатково включає засіб (15) приглушення, щоб керувати вихідним засобом (13, 14), причому засіб (М2) О О 00 ю 51809 керування декодуванням цифрових даних у процесі керування інструктує засіб (15) приглушення приглушувати виведення вихідним засобом (13, 14) аналогового сигналу, коли цифрові кодовані з компресією дані містять помилки, які неможливо виправити за допомогою даних для виправлення помилок 4 Пристрій для запису та відтворення цифрових даних, який включає цифровий засіб (23) кодування з компресією, для перетворення аналогової інформації, що безперервно надходить у часовій ПОСЛІДОВНОСТІ, у цифрові кодовані з компресією дані, картку (25) енергонезалежної пам'яті, призначену для запису у ній цифрових кодованих з компресією даних, засіб (26) декодування з декомпресією цифрових даних, призначений для декодування і декомпресії цифрових кодованих з компресією даних, і вихідний засіб (13, 14) для виведення з збереженням часової ПОСЛІДОВНОСТІ аналогового сигналу, у який був перетворений декодований і декомпресований цифровий сигнал, який відрізняється тим, що має - засіб (24А) керування записом і відтворенням, щоб здійснювати обмін цифровими кодованими з компресією даними між цифровим засобом (23) кодування з компресією, а також цифровим засобом (26) декодування з декомпресією, і карткою (25) енергонезалежної пам'яті і зчитувати з картки 25 енергонезалежної пам'яті цифрові кодовані з компресією дані, - засіб (М1) керування записом цифрових даних, щоб у процесі запису цифрових кодованих з компресією даних, сформованих цифровим засобом (23) кодування з компресією, генерувати дані для виправлення помилок у цифрових кодованих з компресією даних, перетворювати цифрові кодовані з компресією дані і дані для виправлення помилок у зумовлений файловий формат і записувати дані у зумовленому файловому форматі у зумовлену область запису картки (25) енергонезалежної пам'яті, причому засіб (М1) керування записом цифрових даних знаходиться у засобі (24А) керування записом і відтворенням, і - засіб (М2) керування декодуванням цифрових даних, щоб у процесі відтворення файлових да Винахід стосується пристроя для запису та відтворення цифрових даних, який виконує цифрове кодування з компресією різних інформаційних сигналів і записує кодовані компресовані дані у картку напівпровідникової енергонезалежної пам'яті і відтворює їх Винахід, зокрема, стосується пристроя для запису і відтворення цифрових даних, здатного без втрат інформації і з збереженням часової ПОСЛІДОВНОСТІ записувати такі інформаційні дані, як рухомі зображення або звук, у картку енергонезалежної пам'яті разом з даними для виправлення помилок у інформаційних даних, а також здатного належним чином відтворювати інформаційні дані, у яких неможливо виправити помилки навіть за допомогою записаних даних для виправлення помилок них, записаних у картці (25) енергонезалежної пам'яті, керувати зчитуванням даних файла, виконувати виправлення помилок у цифрових кодованих з компресією даних, використовуючи для цього дані для виправлення помилок, які містяться у файлових даних, декодувати засобом (26) декодування з декомпресією цифрові кодовані з компресією дані після виправлення помилок як у випадку, коли у процесі виправлення помилок у цифрових кодованих з компресією даних було виявлено їх відсутність, так і у випадку, коли такі помилки у цифрових кодованих з компресією даних були виправлені, але пропускати цифрові кодовані з компресією дані, якщо ці дані містять помилки, які не можна виправити за допомогою даних для виправлення помилок, перетворювати декодовані з декомпресією дані у аналоговий сигнал і виводити цей аналоговий сигнал, причому засіб (М2) керування декодуванням цифрових даних знаходиться у засобі (24А) керування записом і відтворенням 5 Пристрій для запису та відтворення цифрових даних за п 4, який відрізняється тим, що засіб (М1) керування записом цифрових даних генерує цифрові кодовані з компресією дані і дані для виправлення помилок у одиницях сторінок запису у області запису картки (25) енергонезалежної пам'яті і перетворює цифрові кодовані з компресією дані і дані для виправлення помилок у зумовлений файловий формат, а засіб (М2) керування декодуванням цифрових даних керує зчитуванням файлових даних у одиницях сторінок запису, виконує виправлення помилок у цифрових кодованих з компресією даних, використовуючи для цього дані для виправлення помилок, декодує засобом (26) декодування з декомпресією лише ті сторінки цифрових кодованих з компресією даних, у яких у процесі виправлення помилок помилки не були виявлені або були виправлені, але пропускає сторінки, у яких цифрові кодовані з компресією дані містять помилки, які неможливо виправити за допомогою даних для виправлення помилок, перетворює декодовані з декомпресією дані у аналоговий сигнал і виводить цей аналоговий сигнал Протягом останніх років записувальні ємкості енергонезалежних напівпровідникових пристроїв пам'яті збільшувались і разом з ними збільшувались об'єми даних, які можна було записати у таку пам'ять Були створені і знайшли практичне застосування напівпровідникова енергонезалежна пам'ять у вигляді картки, фотокамера для цифрового запису статичних зображень і записуюча аудюапаратура, у яких використовуються такі картки замість фоточутливої плівки або магнітної плівки для аудюзапису У таких цифрових фотокамерах і записуючій аудюапаратурі здійснюється перетворення прийнятого або сформованого у фотокамері аналогового сигналу у цифровий сигнал, кодування з компресією цього цифрового сигналу з наданням йому 51809 зумовленого формату і запис даних у напівпровідникову енергонезалежну пам'ять Напівпровідникова енергонезалежна пам'ять має область зберігання даних, розділену на багато фізичних блоків, кожний з яких має певну інформаційну ємність і у які можна записувати і з яких можна стирати дані Взагалі, щоб уможливити зчитування і редагування записаних даних на комп'ютері, їм надають формат, сумісний з операційною системою МС-ДОС Мікропроцесор перетворює записані кодовані з компресією дані у дані формату МС-ДОС і формує службові дані керування файлами, що містять записані дані, і записує ці дані у фізичні блоки напівпровідникової енергонезалежної пам'яті При зчитуванні і стиранні записаної у цих блоках інформації використовуються службові дані керування файлами Приклад пристроя для запису і відтворення цифрової інформації з використанням напівпровідникової енергонезалежної пам'яті описано далі з посиланнями на фіг 5 Фіг 5 містить блок-схему пристроя 20 для запису і відтворення цифрових аудюданих Схема 21 аудіовходу пристроя для запису і відтворення цифрових аудюданих, наведеного на фіг 5, містить мікрофон (не показаний), який приймає звук (музику або людський голос) і формує аналоговий електричний сигнал, і підсилювальну схему (не показану), яка підсилює цей сигнал Під час записування аналоговий електричний сигнал від схеми 21 аудіовходу перетворюється у цифровий аудіосигнал схемою 22 АЦП, після чого надходить до схеми 23 кодування з компресією Ця схема кодує і компресує цифровий аудіосигнал, формуючі зумовлені цифрові компресовані дані У схемі 23 кодування з компресією використовується процедура компресії G729A, що відповідає стандарту ITU (Міжнародного Союзу Зв'язку) Цифрові кодовані компресовані дані через мікропроцесорний засіб 24 керування записуються у картку 25 напівпровідникової енергонезалежної пам'яті (картку енергонезалежної пам'яті) Мікропроцесор також часто називають CPU (центральний процесорний вузол), і він являє собою єдину мікросхему, яка містить різні інтегральні вузли, наприклад, арифметичний вузол, який виконує арифметичні і ЛОГІЧНІ операції, вузол керування, який інтерпретує інструкції і генерує сигнали керування і вузол зберігання Засіб 24 керування керує записом цифрової кодованої компресованої інформації у картку 25 енергонезалежної пам'яті і зчитуванням інформації з цієї картки і генерує службові дані для записаних цифрових даних Підчас відтворення цифрові кодовані компресовані дані зчитуються з картки 25 енергонезалежної пам'яті під керуванням засобу 24 керування і піддаються декомпресії схемою 26 декодування і декомпресії, таким чином, цифрові кодовані компресовані дані перетворюються у цифровий аудіосигнал Схемою 27 ЦАП цифровий аудіосигнал, сформований схемою 26, перетворюється у аналоговий аудіосигнал, який надходить до вихідної схеми 28, яка містить підсилювач і гучномовець (не показані) До засобу 24 керування приєднані перемикач 29 операцій і дисплей ЗО на рідких кристалах Пе ремикач 29 визначає операції, які має виконувати пристрій 20 запису/відтворення цифрової аудюшформацм, тобто аудюзапис, аудювідтворення або вимикання живлення Дисплей ЗО вказує на операційний стан пристроя 20 згідно з положенням перемикача 29 Картку 25 енергонезалежної пам'яті можна вставляти у відповідну щілину, передбачену у корпусі (не показаному) пристроя 20, і виймати и Схема 22 АЦП, схема 23 кодування з компресією, схема 26 декодування з декомпресією і схема 27 ЦАП виконані як єдина інтегральна мікросхема (далі - 1С) Якщо картка 25 енергонезалежної пам'яті, що використовується у пристрої 20, має інформаційну ємкість, наприклад, 8 МБ, область запису у напівпровідникову енергонезалежну пам'ять розділено на 1024 фізичні блоки Стан цих блоків схематично показано на фіг 6А Кожний з фізичних блоків розділено на сторінки (від стор 0 до кінцевої}, у даному випадку один фізичний блок розділено на 16 сторінок (від 0 до 15) Кожна з сторінок фізичного блоку картки 25 енергонезалежної пам'яті (фіг 6А) має область даних об'ємом 512 байт і додаткову частину об'ємом 16 байт На фігбБ показано, що область даних включає область 1 об'ємом-256 байт від 0 до 255 і область 2, також об'ємом 256 байт, від 256 до 511 Згідно З фіг 6В, 16 байт додаткової частини включають резервні байти 512 - 515, байт 516 статуса даних, байт 517 статуса блока, байти 518, 519 адрес області 1 блока, байти 520 - 522, що утворюють область 2 даних для виправлення помилок (далі - область ДВП), байти 523, 524 адрес області 2 блок4і байти 525 - 527, які утворюють область 1 ДВП Область 1 даних і область 2 даних відповідають області 1 ДВП і області 2 ДВП Коли пристрій 20 для запису і відтворення цифрових аудюданих записує цифрові кодовані з компресією дані у область даних картки 25 енергонезалежної пам'яті, аналоговий сигнал від схеми 21 аудіовходу піддається кодуванню з компресією і перетворюється у цифрові кодовані з компресією дані у 1С 31, причому засіб 24 керування керує записом таким чином, що ці дані розміщуються у областях даних кожної з сторінок фізичних блоків області записів картки 25 Одночасно засіб 24 керування формує для додаткової частини дані, які стосуються цифрових кодованих з компресією даних, записаних у область даних, і записує їх у додаткову частину тієї ж сторінки Коли пристрій 20 зчитує і відтворює цифрові аудюдані, записані у картці 25 енергонезалежної пам'яті, засіб 24 керування зчитує ці дані з фізичних блоків сторінка за сторінкою і перевіряє на наявність помилок дані з області даних кожної сторінки, використовуючи для цього дані області ДВП Дані, які не містять помилок, і дані з виправленими помилками піддаються декодуванню і декомпресії у 1С 31 і надходять до вихідної схеми 28 ДВП, записані у області ДВП кожної сторінки кожного блока картки 25, використовуються для виправлення помилок у області даних тієї ж сторінки, але дані у області даних можуть містити помилки, які не можна повністю усунути за допомогою ДВП 51809 У такому випадку засіб 24 керування повторно намагається зчитати сторінку з такими помилками і тому не може зчитати і відтворити дані з подальших сторінок Як уже відзначалось, існуючі пристрої для запису/відтворення цифрових даних записують у картку енергонезалежної пам'яті інформацію, що надходить безперервно у часовій ПОСЛІДОВНОСТІ, І зчитують, декодують і декомпресують цифрові кодовані з компресією дані, записані у цю картку, і відтворюють ці дані У таких пристроях цифрові кодовані з компресією дані записуються у картку енергонезалежної пам'яті разом з інформацією, необхідною для виправлення помилок, які трапляються у таких даних Однак, якщо цифрові кодовані з компресією дані містять помилки, які неможливо виправити за допомогою зазначених ДВП, то у процесі виправлення помилок існуючі пристрої продовжують повторно зчитувати дані з області, яка містить такі помилки, і не можуть продовжити зчитування з подальших послідовно розташованих областей запису, тобто не можуть відтворити записані цифрові дані Задачею винаходу є створення пристрой для запису і відтворення цифрових даних, у якому під час відтворення цифрових кодованих з компресією даних зчитування і відтворення даних продовжується навіть після появи даних, які містять невиправні помилки Винахід включає пристрій для запису і відтворення цифрових даних, який має - засіб керування записом і відтворенням, призначений здійснювати обмін цифровими кодованими з компресією даними між цифровим засобом кодування з компресією, який перетворює аналогову інформацію, що безперервно надходить у часовій ПОСЛІДОВНОСТІ, у такі дані, а також цифровим засобом декодування з декомпресією, і карткою енергонезалежної пам'яті, призначеною для запису у зумовлені області її і зчитування з них цифрових кодованих з компресією даних, - засіб керування записом цифрових даних, призначений у процесі запису цифрових кодованих з компресією даних, сформованих цифровим засобом кодування з компресією, генерувати ДВП для цифрових кодованих з компресією даних, перетворювати цифрові кодовані з компресією дані і ДВП у зумовлений файловий формат і записувати дані у зумовленому файловому форматі у зумовлену область запису картки енергонезалежної пам'яті, причому засіб керування записом цифрових дан их* знаходиться у засобі керування записом і відтворенням, - засіб керування декодуванням цифрових даних, призначений у процесі відтворення файлових даних, записаних у картці енергонезалежної пам'яті, керувати зчитуванням файлових даних, виконувати виправлення помилок у цифрових кодованих з компресією даних, використовуючи для цього ДВП, які містяться у файлових даних, декодувати засобом декодування з декомпресією цифрові кодовані з компресією дані після виправлення помилок як у випадку, коли у процесі виправлення помилок у цифрових кодованих з компресією даних було виявлено їх відсутність, так 8 і випадку, коли такі помилки у цифрових кодованих з компресією даних були виправлені, перетворювати декодовані з декомпресією дані у аналоговий сигнал і виводити цей аналоговий сигнал, причому засіб керування декодуванням цифрових даних знаходиться у засобі керування записом і відтворенням, і - засіб виведення, призначений для виведення з збереженням часової ПОСЛІДОВНОСТІ аналогового сигналу, у який був перетворений декодований з декомпресією цифровий сигнал Згідно З першим втіленням винаходу у зазначеному пристрої для запису і відтворення цифрових даних під час запису цифрових кодованих з компресією даних, сформованих цифровим засобом кодування з компресією, створюються ДВП для цифрових кодованих з компресією даних, і цифрові кодовані з компресією дані і ДВП перетворюються у зумовлений файловий формат і записуються у зумовлену область запису картки енергонезалежної пам'яті Під час відтворення файлових даних, записаних у картці енергонезалежної пам'яті, файлові дані зчитуються, і у цифрових кодованих з компресією даних здійснюється виправлення помилок з використанням ДВП, що містились у файлових даних Після виправлення помилок цифрові кодовані з компресією дані піддаються декодуванню з декомпресією у цифровому засобі декодування з декомпресією як у випадку відсутності помилок у цифрових кодованих з компресією даних, так і у випадку, коли такі помилки були виправлені Тому у процесі відтворення цифрових кодованих з компресією даних, записаних у картці енергонезалежної пам'яті, навіть при появі цифрових кодованих з компресією даних з помилками, які неможливо виправити за допомогою ДВП, ці дані з невиправними помилками декодуються з декомпресією і відтворюються "як є" без повторного зчитування, і ІНШІ дані можуть бути безпомилково зчитані і відтворені Згідно З другим втіленням винаходу у зазначеному пристрої для запису і відтворення цифрових даних засіб керування записом даних створює цифрові кодовані з компресією дані і ДВП у одиницях сторінок у області запису картки енергонезалежної пам'яті і перетворює цифрові кодовані з компресією дані і ДВП у зумовлений файловий формат, а засіб керування декодуванням цифрових даних керує зчитуванням файлових даних у одиницях сторінок для запису, виконує виправлення помилок у цифрових кодованих з компресією даних, використовуючи для цього ДВП, декодує засобом декодування з декомпресією цифрові кодовані з компресією дані після виправлення помилок як у випадку відсутності помилок у цифрових кодованих з компресією даних, так і випадку, коли такі помилки у цифрових кодованих з компресією даних були виправлені, перетворює декодовані з декомпресією дані у аналоговий сигнал і виводить цей аналоговий сигнал Згідно З другим втіленням винаходу у зазначеному пристрої для запису і відтворення цифрових даних запис файлових даних у картку енергонезалежної пам'яті і зчитування таких даних з цієї картки виконуються у одиницях сторінок, фізично роз 51809 ділених у картці енергонезалежної памяті, і виправлення помилок у відтворених цифрових кодованих з компресією даних також виконується у цих одиницях Крім того, у процесі відтворення виправлення помилок у цифрових кодованих з компресією даних виконується з використанням відтворених ДВП, цифрові кодовані з компресією дані після виправлення помилок декодуються з декомпресією цифровим засобом декодування з декомпресією як у випадку відсутності помилок у цифрових кодованих з компресією даних, так і у випадку, коли такі помилки були виправлені Тому навіть при появі цифрових кодованих з компресією даних з помилками, які неможливо виправити за допомогою ДВП, ці дані з невиправними помилками декодуються з декомпресією і відтворюються "як є" без повторного зчитування, і тому ІНШІ дані можуть бути безпомилково зчитані і відтворені Оскільки декодування з декомпресією здійснюється такими малими одиницями, як сторінка, тривалість беззмістовного звуку визначається тривалостями відтворення цих одиниць, і користувачу важко помітити такий звук, викликаний наявністю помилок, і тому сприйняття запису користувачем відбувається на основі попередніх і подальших звуків Згідно З третім втіленням винаходу у зазначеному пристрої для запису і відтворення цифрових даних додатково передбачено засіб приглушення, призначений керувати вихідним засобом, причому засіб керування декодуванням цифрових даних у процесі керування примушує засіб приглушення приглушувати вихідний аналоговий сигнал, коли цифрові кодовані з компресією дані містять невиправні помилки Згідно З третім втіленням, якщо у процесі відтворення у цифрових кодованих з компресією даних виявлено невиправні помилки, засіб приглушення, яким оснащено засіб виведення аналогової інформації, приглушує аналоговий вихід цього вихідного засобу Згідно З четвертим втіленням, винахід також включає пристрій для запису і відтворення цифрових даних, який має - засіб керування записом і відтворенням, призначений здійснювати обмін цифровими кодованими з компресією даними між цифровим засобом кодування з компресією, який перетворює аналогову інформацію, що безперервно надходить у часовій ПОСЛІДОВНОСТІ, у такі дані, а також цифровим засобом декодування з декомпресією, і карткою енергонезалежної пам'яті, призначеною для запису у зумовлені області її цифрових кодованих з компресією даних, і записувати цифрові кодовані з компресією дані у зумовлену область картки енергонезалежної пам'яті і зчитувати ці дані з цієї картки, - засіб керування записом цифрових даних, призначений у процесі запису цифрових кодованих з компресією даних, сформованих цифровим засобом кодування з компресією, генерувати ДВП у цифрових кодованих з компресією даних, перетворювати цифрові кодовані з компресією дані і ДВП у зумовлений файловий формат і записувати дані у зумовленому файловому форматі у зумовлену область запису картки енергонезалежної пам'яті, 10 причому засіб керування записом цифрових даних знаходиться у засобі керування записом і відтворенням, - засіб керування декодуванням цифрових даних, призначений у процесі відтворення файлових даних, записаних у картці енергонезалежної пам'яті, керувати зчитуванням файлових даних, виконувати виправлення помилок у цифрових кодованих з компресією даних, використовуючи для цього ДВП, які містяться у файлових даних, декодувати засобом декодування з декомпресією цифрові кодовані з компресією дані після виправлення помилок як у випадку, коли, у процесі виправлення помилок у цифрових кодованих з компресією даних було виявлено їх відсутність, так і випадку, коли такі помилки у цифрових кодованих з компресією даних були виправлені, причому обробка цифрових кодованих з компресією даних не виконується, якщо ці дані містять помилки, які не можна виправити за допомогою ДВП, перетворювати декодовані з декомпресією дані у аналоговий сигнал і виводити цей аналоговий сигнал, причому засіб керування декодуванням цифрових даних знаходиться у засобі керування записом і відтворенням, і - засіб виведення, призначений для виведення з збереженням часової ПОСЛІДОВНОСТІ аналогового сигналу, у який був перетворений декодований з декомпресією цифровий сигнал Згідно З четвертим втіленням винаходу у зазначеному пристрої для запису і відтворення цифрових даних під час запису цифрових кодованих з компресією даних, сформованих цифровим засобом кодування з компресією, створюються ДВП для цифрових кодованих з компресією даних, і цифрові кодовані з компресією дані і ДВП перетворюються у зумовлений файловий формат і записуються у зумовлену область запису картки енергонезалежної пам'яті Під час відтворення файлових даних, записаних у картці енергонезалежної пам'яті, файлові дані зчитуються і у цифрових кодованих з компресією даних здійснюється виправлення помилок з використанням ДВП, що містились у файлових даних Якщо цифрові кодовані з компресією дані містять невиправні помилки, ці дані не зчитуються, але ті цифрові кодовані з компресією дані, які не містили помилок, і ті, у яких помилки були виправлені, піддаються декодуванню з декомпресією у цифровому засобі декодування з декомпресією Тому у процесі відтворення цифрових кодованих з компресією даних, записаних у картці енергонезалежної пам'яті, навіть при появі цифрових кодованих з компресією даних з помилками, які неможливо виправити за допомогою ДВП, ці дані з невиправними помилками ігноруються без повторного зчитування, завдяки чому ІНШІ дані можуть бути безпомилково зчитані і відтворені Оскільки дані з невиправними помилками не зчитуються, беззмістовні звуки не відтворюються На додаток до цього, згідно з п'ятим втіленням винаходу у зазначеному пристрої для запису і відтворення цифрових даних засіб керування записом даних створює цифрові кодовані з компресією дані і ДВП у одиницях сторінок у області запису 12 11 51809 картки енергонезалежної пам'яті і перетворює циним з втілень винаходу Позначення однакових фрові кодовані з компресією дані і ДВП у зумовлеелементів фіг 1 та фіг 5 ідентичні, і їх детальний ний файловий формат, а засіб керування декодуопис далі не наведенованням цифрових даних керує зчитуванням Пристрій 10 для запису і відтворення цифрофайлових даних у одиницях сторінок для запису, вих даних фіг 1 відрізняється від ілюстрованого виконує виправлення помилок у цифрових кодофіг 5 тим, що засіб керування записом і відтворенваних з компресією даних, використовуючи для ням (далі - просто засіб керування) 24А складацього ДВП, декодує засобом декодування з декоється з мікропроцесора, який керує обміном данимпресією лише сторінку цифрових кодованих з ми між 1С 31 обробки аудюінформацм і карткою 25 компресією даних, у якій не виявлено помилок або енергонезалежної пам'яті і який запрограмовано помилки були виправлені у процесі виправлення на виконання функцій керування записом цифропомилок, але перескокує через сторінку, у якій вих даних (М1) і керування декодуванням цифроцифрові кодовані з компресією дані містять помилвих даних (М2) Крім того, аудюпідсилювач 12, ки, що не можуть бути виправлені за допомогою який підсилює аудіосигнал від мікрофона 1 1 , з'єдДВП, після чого перетворює декодовані з декомпнано з АЦП 22 1С 3 1 , а підсилювач 13, який підсиресією дані у аналоговий сигнал і виводить цей лює аналоговий аудіосигнал від ЦАП 27, - з гучноаналоговий сигнал мовцем 14 У з'єднання між підсилювачем 13 і Згідно З П'ЯТИМ втіленням винаходу запис файлових даних у картку енергонезалежної пам'яті і зчитування таких даних з цієї картки виконуються у одиницях сторінок, фізично розділених у картці енергонезалежної пам'яті, і виправлення помилок у відтворених цифрових кодованих з компресією даних також виконується у цих одиницях Крім того, у процесі відтворення виправлення помилок у цифрових кодованих з компресією даних виконується з використанням відтворених ДВП, причому сторінка з невиправними помилками не відтворюється і декодуванню цифровим засобом декодування з декомпресією піддається лише сторінка без помилок або з виправленими помилками Тому навіть при появі цифрових кодованих з компресією даних з помилками, які неможливо виправити за допомогою ДВП, сторінка даних з невиправними помилками не декодується без повторного зчитування, але ІНШІ дані можуть бути безпомилково зчитані і відтворені Оскільки пропуски даних з невиправними помилками здійснюються такими малими одиницями, як сторінка, користувачу важко помітити відсутність пропущеної частини і тому сприйняття пропущеної частини користувачем відбувається на основі попередніх і подальших звуків У кресленнях фіг 1 - блок-схема пристроя для запису і відтворення цифрових даних згідно з одним з втілень винаходу, фіг 2 - схема алгоритму роботи пристроя для запису і відтворення цифрового сигналу згідно з винаходом, фіг 3 - схема алгоритму роботи пристроя для запису і відтворення цифрового сигналу згідно з іншим втіленням винаходу, фіг 4 - схема алгоритму роботи пристроя для запису і відтворення цифрового сигналу згідно з ще одним втіленням винаходу, фіг 5 - блок-схема пристроя для запису і відтворення цифрового сигналу згідно з існуючим рівнем техніки і фігбА-бВ - схеми, що ілюструють вади пристроя для запису і відтворення цифрового сигналу згідно з існуючим рівнем техніки Далі наведено детальний опис бажаних втілень винаходу з посиланнями на супроводжуючі креслення Фіг 1 містить блок-схему пристроя для запису і відтворення цифрових даних згідно з од гучномовцем 14 включено приглушуючу схему 15, Схема 15 приглушує аналоговий аудіосигнал, що надсилається до гучномовця 14, якщо одержує керуючий сигнал від засоба 24А керування Засіб 24А може бути побудований на схемі, яка виконує ті ж функції, що і мікропроцесор Підсилювач 13 і гучномовець 14 утворюють вихідний засіб Приглушуюча схема 15 може складатись, наприклад, з транзистора Q 1 , який вмикається і вимикається керуючим сигналом, і резистора R1 у базі, через який до бази транзистора Q1 надходить керуючий сигнал від засоба 24А керування Коли керуючий сигнал вмикає транзистор Q 1 , вихід підсилювача 13 з'єднується точкою нульового потенціалу (землею), внаслідок чого надходження сигналу від підсилювача 13 до гучномовця 14 припиняється Решта елементів подібні до елементів фіг 5 Далі описано операції запису і відтворення пристроя фіг 1 Спочатку буде розглянуто операцію запису Якщо перемикачем 29 функцій визначено режим запису, звук, прийнятий мікрофоном 11, перетворюється у аналоговий сигнал, який підсилюється підсилювачем 12 до зумовленого рівня і надходить до АЦП 22 1С 31 Тут аналоговий сигнал перетворюється у цифровий і схемою 23 кодування з компресією перетворюється у зумовлені цифрові кодовані л компресією дані, які надходять до засобу 24А керування Цей засіб через засіб М1 керування записом цифрових даних перетворює кодовані з компресією дані у інформаційну структуру, придатну для запису у картку 25 енергонезалежної пам'яті, формує ДВП і записує цифрові кодовані з компресією ДВП у область даних і додаткову частину, ВІДПОВІДНО, кожної сторінки у фізичних блоках області запису картки 25 Якщо треба відтворити залізе, перемикачем 29 встановлюють режим відтворення і уводять ім'я файла, який має бути відтворений Після цього дані, записані у сторінках фізичних блоків картки 25 енергонезалежної пам'яті, зчитуються засобом М2 керування декодуванням цифрових даних засоба 24А керування Засіб М2 порівнює цифрові кодовані з компресією дані, зчитані з сторінок фізичних блоків картки 25, з ДВП і перевіряє наявність помилок у цих даних Якщо помилки виявлено, засіб 24А керування виправляє помилки у цифрових кодованих з компресією даних, використовуючи ці ДВП Цифрові кодовані з компресією 14 13 51809 дані кожної з сторінок фізичних блоків, які були 26 1С 31 цифрові кодовані з компресією дані сторіпіддані такій перевірці і виправленню помилок, нки, які вже не містять помилок Засіб 26 декодує і надсилаються до схеми 26 декодування з декомпдекомпресує ці дані з невиправними помилками, і ресією 1С 31, яка декодує цифрові кодовані з комгенерує цифровий сигнал ЦАП 27 перетворює цей пресією дані, перетворюючи їх у цифровий сигнал сигнал у аналоговий і через підсилювач 13 спряОдночасно засіб М2 керування декодуванням цимовує його до гучномовця 14 Отже, цифровий фрових даних надсилає до приглушуючої схеми 11 сигнал був перетворений схемою 27 ЦАП у аналокеруючий сигнал, який вимикає, її говий, і після підсилення підсилювачем 13 був випромшений як звук гучномовцем 14 Від схеми 26 декодований сигнал надходить до ЦАП 27, який перетворює його у аналоговий Таким чином, до гучномовця 14 надходить аусигнал Цей сигнал підсилюється підсилювачем 13 діосигнал, одержаний з даних сторінки, звільнених до зумовленого рівня і надсилається до гучномоввід помилок, і, оскільки операцією S7 приглушуюча ця для аудювідтворення схема 15 була вимкнута, ВІДПОВІДНИЙ звук від гучномовця 14 надходить без приглушення Схема алгоритму фіг 2 ілюструє операцію, яка виконується у випадку, коли цифрові кодовані з Після завершення операцій, S6 або S8 засіб компресією дані, зчитані з картки 25 енергонеза24А керування операцією S9 перевіряє, чи було лежної пам'яті, містять помилки, які не можуть бузавершено зчитування з усіх сторінок усіх фізичти виправлені з використанням ДВП засобом М2 них блоків файла, призначеного для відтворення, керування декодуванням цифрових даних або чи був уведений режим "стоп" перемикачем 29 Якщо сигнал "стоп" не був уведений або ще Якщо від перемикача 29 пристроя 10 надійшов залишились сторінки, відбувається перехід назад сигнал встановлення режиму відтворення і було до S3 і повторення вже описаних операцій уведено ім'я файла, що підлягає відтворенню, операцією S1 ініціалізації засіб 24А керування гоІнакше кажучи, навіть якщо у сторінці фізичнотує засіб М2 керування декодуванням цифрових го блоку області запису картки 25 енергонезалежданих до виконання операцій обробки Операцією ної пам'яті містяться невиправні помилки, вміст, S2 засіб 24А перевіряє, чи встановлено режим сторінки відтворюється разом з невиправленими відтворення Якщо це так (S2, ТАК), він зчитує ципомилками і її аудюзмість виводиться з вихідного фрові кодовані з компресією дані, записані у перпристроя як нерозбірливий звук Однак ВІЛЬНІ або шій сторінці першого фізичного блоку картки 25 звільнені виправленням від помилок дані подальенергонезалежної пам'яті (опер S3), і порівнює ці ших сторінок декодуються, декомпресуються і віддані з ДВП, записаними у області ДВП додаткової творюються як звук частини ціє сторінки, що дає змогу виявити наявСлід відзначити, що хоча вміст сторінки з неність або відсутність помилок у зчитаних даних виправними помилками відтворюється і виводить(опер S4) Наявні виправні помилки виправляються з вихідного пристроя як нерозбірливий звук, ся, але якщо виявлені помилки не можна виправивнаслідок нетривалості таких аудюданих у сторінці ти за допомогою ДВП (S4, НІ), відбувається перевідтворений звук не викликає неприємного врахід до операції S5, якою засіб 24А керування ження ВІДПОВІДНИМ сигналом вимикає приглушуючу схему Як уже відзначалось, область даних одиничної 11 і надсилає керуючий сигнал до приглушуючої сторінки становить, наприклад, 512 байт, але у схеми 15 Після ЦЬОГО операцією S6 засіб 24А надпроцесі відтворення кожної сторінки виправлення силає до декодуючого засоба 26 1С 31 цифрові помилок здійснюється з використанням ДВП, які кодовані з компресією дані сторінки, на якій опезберігаються у додатковій частині цієї сторінки рацією S4 були виявлені невиправні помилки ЗаЯкщо об'єм аудюданих, що підлягає запису у обсіб 26 декодує і декомпресує ці дані з невиправниласть даних сторінки (512 байт), тобто тривалість ми помилками, і генерує цифровий сигнал ЦАП 27 запису, малі, відтворений з таких помилкових даперетворює цей сигнал у аналоговий і через підних звук буде короткочасним, і користувачу буде силювач 13 спрямовує його до гучномовця 14 Отважко помітити помилку же, згідно з операцією S6, якщо помилки у даних Наприклад, якщо картка 25 енергонезалежної сторінки не можуть бути виправлені після зумовпам'яті має ємність 8 Мбайт, тривалість запису у леної КІЛЬКОСТІ повторних спроб, ці дані разом з одній сторінці становитиме приблизно 0,5с у випапомилками декодуються з декомпресією "як є" і дку безперервного послідовного у часі запису Однадсилаються до ЦАП 27, після чого зчитується нак, якщо ємність картки 25 перевищує 8 Мбайт, наступна сторінка і процес продовжується КІЛЬКІСТЬ сторінок у фізичному блоці збільшиться і робоча швидкість засоба 24А керування, картки 25 Таким чином, до гучномовця 14 надходить аутощо також збільшиться Отже, навіть якщо тридіосигнал, одержаний з даних сторінки, включаючи валість запису аудюінформацм на сторінку (512 дані з невиправними помилками, і, оскільки операбайт) скоротиться, загальний об'єм інформації, цією S5 приглушуюча схема 15 була вимкнута, який можна записати в усі сторінки, не зменшитьВІДПОВІДНИЙ звук від гучномовця 14 надходить без ся Інакше кажучи, якщо скоротити тривалість заприглушення пису на сторінку, загальна тривалість запису у Якщо виявлено, що цифрові кодовані з комппристрої для запису і відтворення на картку 25 ресією дані не містять помилок або ці помилки енергонезалежної пам'яті не зменшиться завдяки успішно виправлені за допомогою ДВП (опер S4, збільшенню інформаційної ємності картки 25 ТАК), виконується операція S7, якою засіб 24А керування надсилає до приглушуючої схеми 15 Таким чином, навіть при використанні 8керуючий сигнал вимикання Після цього операцімегабайтної картки 25 тривалість беззмістовного єю S8 засіб 24А надсилає до декодуючого засоба звуку, відтвореного з сторінки з невиправними по 16 15 51809 милками, становить 0,5с, але, оскільки відтворен27 перетворює декодовані цифрові дані у аналоня інформації з подальших сторінок продовжуєтьговий сигнал, який потім після підсилення аудюпіся у належному порядку, сприйняття користувачем дсилювачем 13 надходить до гучномовця 14 Опецього звуку відбувається на основі попередніх і рація S27 ідентична операції S6 фіг 2, тобто дані з подальших звуків Крім того, оскільки тривалість помилками декодуються і відтворюються "як є" відтворення сторінки, як уже відзначалось, можна Однак, оскільки операцією S25 було ввімкнуто скоротити, скорочуючи тривалість запису на сторісхему 15, аудіосигнал, що надходить від підсилюнку, можна відтворити звуки, що надходять після вача 13, приглушується схемою 15, не доходить беззмістовного, таким чином, що користувач не до гучномовця 14 і не відтворюється як звук помітить беззмістовного звуку і аудювідтворення Якщо виправлення помилок було успішним буде плавним (S24, ТАК), здійснюється операція S26, якою засіб 24А керування надсилає до заглушуючої схеми 15 Фіг 3 містить схему алгоритму, який описує керуючий сигнал, яким вимикає цю схему Після функціонування засоба М2 керування декодуванцього зчитані цифрові кодовані з компресією дані ням цифрових даних у засобі 24А керування присхемою 26 декодування з декомпресією декодустроя 10 запису і відтворення цифрових даних ються і декомпресуються, а ЦАП 27 перетворює згідно з іншим втіленням декодовані цифрові дані у аналоговий сигнал, який Операції S11 - S14 ідентичні операціям S1 - S4 після підсилення аудюпідсилювачем 13 надходить фіг 2 Якщо помилки виявились невиправними до гучномовця 14 (опер S27) Після підсилення (S14, НІ), відбувається перехід до операції S17, підсилювачем 13 сигнал відтворюється гучномовякою засіб 24А керування перевіряє, чи закінчицем 14 як неспотворений звук лось зчитування з усіх сторінок, але не виконує декодування даних з області даних сторінки, що Після завершення операції S27 засіб 24А кемістила невиправні помилки Якщо зчитування з рування перевіряє, чи закінчилось зчитування і сторінок не завершено, відбувається перехід навідтворення даних з усіх сторінок фізичних блоків зад до операції S13, якою засіб 24А зчитує цифрофайла даних, або чи був уведений сигнал "стоп" ві кодовані з компресією дані з наступної сторінки, від перемикача 29 Якщо такий сигнал не надхоз повторенням наступних операцій S14 - S17 Якдив або ще залишились незчитані сторінки, відбущо операцією S14 не виявлено невиправних повається перехід назад до S23 з зчитуванням намилок (S14, ТАК), засіб 24А формує і надсилає до ступної сторінки і повторенням усіх описаних заглушуючої схеми 15 керуючий сигнал, яким виоперацій микає цю схему (опер S15) Операцією S16 схема Інакше кажучи, у цьому втіленні цифрові кодо26 декодування з декомпресією декодує і декомпвані з компресією дані з сторінки фізичного блока з ресує цифрові кодовані з компресією дані, а ЦАП помилками, що не можуть бути виправлені за допомогою ДВП, записаних у цій сторінці, декоду27 перетворює декодовані цифрові дані у аналоються і декомпресуються схемою 26 декодування говий сигнал, який потім після підсилення аудюпіз декомпресією і надсилаються до аудюпідсилюдсилювачем 13 виводиться як звук з гучномовця вача 13, але, оскільки було ввімкнуто приглушуючу 14 схему 15, дані з цієї сторінки не будуть виведені як Інакше кажучи, згідно з цим втіленням, якщо у відтворений звук Однак, дані наступної сторінки процесі посторінкового виправлення помилок у можуть бути зчитані з виправленням помилок і фізичних блоках картки 25 енергонезалежної патому можуть бути належним чином декодовані і де м'яті сторінки з невиправними помилками пропуском пресовані і, таким чином, дані усіх сторінок каються без декодування і дані з наступної сторінфайла до останньої можуть бути відтворені Хоча ки, якщо вона не містить невиправних помилок, дані сторінки, які містять невиправні помилки, не декодуються і відтворюються як звук з вихідного відтворюються у вигляді звуку гучномовцем, трипристроя валість періоду мовчання мала і користувач може Отже, сторінка з невиправними помилками ігсприйняти цей період, заповнивши його на основі норується і не виводиться як звук, але дані з напопередніх і подальших звуків ступних сторінок виводяться у нормальному режимі Згідно З наведеним описом, у випадку наявності у даних помилок, що не можуть бути виправлеФіг 4 містить схему алгоритму, який описує ні за допомогою ДВП, ця частина даних відтворюфункціонування засоба М2 керування декодуванється без виправлення помилок, або ігнорується, ням цифрових даних у засобі 24А керування приабо піддається заглушуванню, щоб не виводити строя 10 запису і відтворення цифрових даних частину з невиправними даними, після чого відзгідно з ще одним втіленням творення продовжується Операції S21 - S24 ідентичні операціям S1 - S4 фіг 2 Якщо у процесі зчитування даних з сторінок Згідно З алгоритмами фіг 2, 3, які ілюструють фізичних блоків картки 25 енергонезалежної пафункціонування засобу М2 керування декодуванм'яті операцією S24 були виявлені невиправні ням цифрових даних у засобі 24А керування при(S24, НІ), відбувається перехід до операції S25, строя 10 запису і відтворення цифрових даних якою засіб 24А керування надсилає до заглушую(фиг 1), приглушуюча схеми 15 вимикається, тобто чої схеми 15 керуючий сигнал, яким вмикає цю обробка даних здійснюється незалежно від схеми схему Операцією S27 цифрові кодовані з компре15 Це означає, що якщо видалити схему 15 з присією дані з невиправними помилками, зчитані з строя 10, операції, наведені на фіг 2, 3, будуть області даних сторінки і перевірені операцією S24, виконані, як звичайно, причому тоді засіб М2 керунадсилаються до схеми 26 декодування з декомпвання декодуванням не генерує керуючого сигналу ресією, яка декодує і декомпресує ці дані, а ЦАП для схеми 15 17 18 єю і відтворюються При наявності даних з помилками, які неможливо виправити за допомогою ДВП, та частина даних, що містить такі помилки, викидається або приглушується, або відтворюється "як є" Таким чином, дані бажаного файла можуть бути відтворені з початку і до кінця, і користувач може впевнено відтворити запис Наведений опис втілень не обмежує винаходу, який припускає модифікації без відхилення від його концепцій 51809 Як можна бачити з наведеного опису, згідно з винахідом, інформація, що безперервно надходить у часовій ПОСЛІДОВНОСТІ, перетворюється у цифрові зумовленим чином кодовані з компресією дані і ДПВ для цих цифрових даних, і ці дані разом з ДВП записуються у картку енергонезалежної пам'яті У процесі відтворення дані, записані у цю картку, зчитуються J помилки у цифрових кодованих з компресією даних виправляються з використанням ДВП, після чого декодуються з декомпресі ЗАСШ КЕРУВАННЯ ЗАСІБ КЕРУВАННЯ ЗАПИСОМ ЦИФРОВИХ ДАНИХ ЗАСІБ КЕРУВАННЯ ДЕКОДУВАННЯМ ЦИФРОВИХ ДДНИХ ПРИСТРІЙ ДЛЯ ЗЙ.ПИСУ І ВІДТВОРЕННЯ ЦИФРОВИХ ДАНИХ -ЗО ДИСПЛЕЙ НА РЩКИХ КРИСТЯЛДХ /29 ПЕРЕМИКАЧ ФУНКЦІЙ 10 ІНТЕГРАЛЬНА СХЕМА ОБРОБКИ ДУДИЗДДНИХ ^ 11 МІКРОФОН 14 ЗАГЛУШУЮЧА СХЕМА ГУЧНОМОВЕЦЬ Ф1Г.1 20 19 S7 S5 ВИМКНУТИ СХЕМУ ПРИГЛУШЕННЯ ВИМКНУТИ СХЕМУ ПРИГЛУШЕННЯ -S8 S6НАДІСЛАТИ ДАНІ ДО 1С [ОБРОБКИ АУДІОДАИИХ НАДІСЛАТИ ДАНІ ДО 1С ОБРОБКИ АУДЮДАНИХ S9 ПЕРЩАЧД ДДНИХ УСІХ СТОРІНОК ЗАВЕРШЕНА? ASO УВЕДЕНО РЕЖИМ •стоп? Ф1Г.2 S13 ЗЧИТУВАННЯ ОДШЄІ СТОРІНКИ З КДР1КИ ПАМ'ЯТІ S14 ВИМКНУТИ СХЕМУ ПРИГЛУШЕННЯ недеядти ДАНІ до схюи S15 rSm ірїОДЇВАННН З ДЕИШПРЕСІЄЮ ПЕРВДАЧА ДАНИХ УСІХ СТОРІНОК ЗАВЕРШЕНА? ФІГ.З 22 51809 21 НАДІСЛАТИ ДАНІ Д О І с ОБРОВКИ ДУДІОДДНИХ ПЕРЕДАЧА ДАНИХ УСІХ СТОРІНОК ЗАВЕРШЕНА? АБО УВЕЗЕНО СТОП ' ФІГ, 4 КАРТКА ЕЯВ-ГО НЄЗАЯЄЖНОІ RAM ЯТІ 25 г24А ЗДСІБ КЕРУВАННЯ РОБОЧИЙ 23СХЕМА КОДУВАННЯ 3 КОМПРЕСІЄЮ С1№ИА ДЕКО ДЇВДННЯІ ДЕКОМ ПРЕС)! /27 • і Т Л _ АУДІОВХІД ФїГ, 5 (РІВЕНЬ ТЕХНІКИ) 51809 23 24 511 512 ЭБЛДСТЬ ДДНЮ ДОДАТКОВА ЧАСТИНА {1в BYTES) (512 BYTES) CTOP.Q Блока стар, і КІНЦ. СТ. СТОР.О стам ВЛОК1 і юнц. ст. і КІНЦЕВИЙ ЕЛОК (1023) : І СТОР.О СТОР. 1 I КІНЦ. СТ. ФІГ.6А ОБЛАСТЬ ДАНИХ БАЙТ УСІ СТОРІНКИ 0~25S ОБЛАСТЬ ДАНИХ 1 256-511 ОБЛАСТЬ ДАНИХ 2 ДОДАТКОВА ЧАСТИНА BT YE ФІГ.6Б УСІ СТОРІНКИ 512~515 516 517 S16-'519 РЕЗЕРВНІ ОБЛАСТЬ СТАТУСА ДАНИХ ОБЛАСТЬ СТАТУСА БЛОКУ ОБЛАСТЬ % АДРЕС БЛОКУ 520-522 ОБЛАСТЬ 1 ДВП S23-524 ОБЛАСТЬ 2 АДРЕС БЛОКУ 525-52Г ОБЛАСТЬ Z ДВП ФІГ.6В (РІВЕНЬ ТЕХНІКИ) ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
