Кришка зливного патрубка

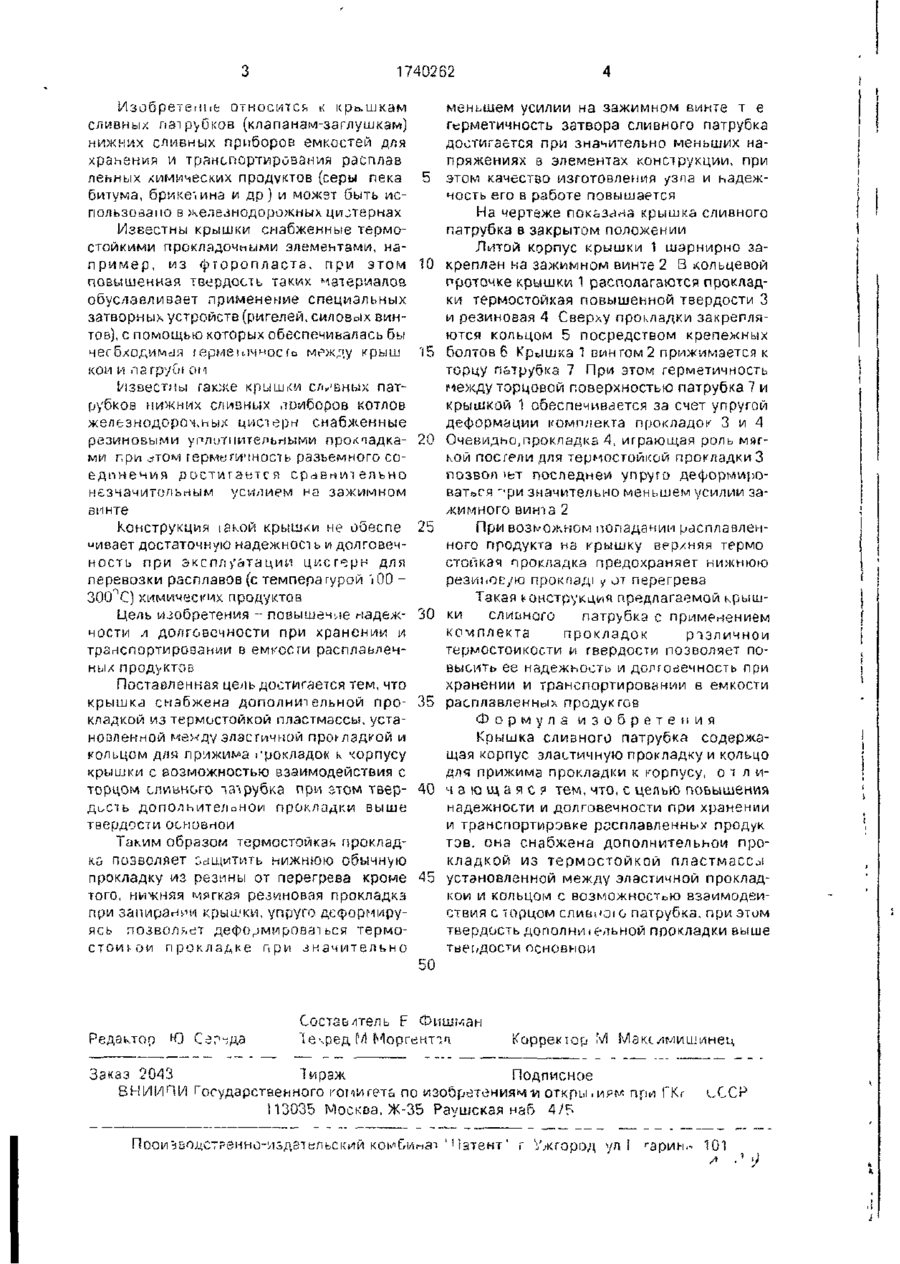

Изобретение может быть использовано в железнодорожных цистернах для хранения и транспортировки расплавленных химических продуктов Сущность изобретения заключается в том, что крышка сливного патрубка снабжена дополнительной прокладкой 3 из термостойкой пластмассы установленной над эластичной прокладкой 4 и взаимодействующей с торцом сливного патрубка 7, при этом твердость дополнительной прокладки выше твердости основной 1 ил Ч«к '•**„ 1740262 Изобретение относится к кр&шкам сливных патрубков (клапанам-заглушкам) нижних сливных приборов емкостей для хранения и транспортирования расплав ленных химических продуктов (серы пека битума, брикет ина и др ) и можзт быть использовано s железнодорожных цистернах Известны крышки снабженные термостойкими прокладочными элементами, нап р и м е р , из фторопласта, при этом повышенная твердость таких материалов обуславливает применение специальных затворных устройств (ригелей, силовых винтов), с помощью которых обеспечивалась бы чесбходимсія і ермеиіч^осгь м^жду крыш кои и narpyuiом Известны гаюке крышки славных патрубков нижних сливных подборов котлов железнодорожных цистерн снабженные резиновыми уплотните льны ми прок падками при сЛ'Ом герметичность разьемного сое д п н е ч и я л остигаєте я сравнительно незначительным усилием на зажимном винте Конструкция іакой крышки не обеспе "ивает достаточную надежность и долговечность при эксплуатации цистерн для перевозки расплавов (с темпера гурой \ 00 ЗОСГС) химических продуктов Цель изобретения - повышение падежчости л долговечности при хранении и транспортировании в емкости расплавленных продуктов Поставленная цель достигается тем, что крышка снабжена дополнительной прокладкой из термостойкой пластмассы, установленной мехд7 эластичной просадкой и кольцом для прижима грокладок к чорпусу крышки с возможностью взаимодействия с торцом сливного іа'ірубка при этом твердисть дополнительной прокладки выше твердости основной Таким образом термостойкая прокладка позволяет ССІЩИТИТЬ нижнюю обычную прокладку из резины от перегрева кроме того, нижняя мягкая резиновая прокладка при запирании крышки, упруго деформируясь позволяет деформироваться термостоиь ои п р о к л а д к е при значительно Редактор Ю Сзр-да 5 10 15 20 25 30 35 40 45 меньшем усилии на зажимном винте т е герметичность затвора сливного патрубка достигается при значительно меньших напряжениях в элементах конструкции, при этом качество изготовления уз па и надежность его в работе повышается На чертеже показана крышка сливного патрубка в закрытом положении Литой корпус крышки 1 шарнирно закреплен на зажимном винте 2 В кольцевой проточке крышки 1 располагаются прокладки термостойкая повышенной твердости 3 и резиновая А Сверху прокладки закрепляются кольцом 5 посредством крепежных болтов 6 Крышка 1 вингом 2 прижимается к торцу патрубка 7 При этом герметичность между торцовой поверхностью патрубка 7 и крышкой 1 обеспечивается за счет упругой деформации комплекта прокладок 3 и 4 Очевидьо,прокладка 4, играющая роль мягкой постели для термостойкой прокладки 3 позвол 'ьт последнее упруго деформироваться -'ри значительно меньшем усилии зажимного винта 2 При возможном попадании расплавленного продукта на крышку верхняя термо стойкая прокладка предохраняет нижнюю резиі.ое/ю прокпаді у от перегрева Такая конструкция предлагаемой крышки слитного патрубка с применением комплекта прокладок различной термостойкости и твердости позволяет повысить ее надежность и долговечность при хранении и транспортировании в емкости расплавленных продуктов Формула изобретения Крышка сливного патрубка содержащая корпус эластичную прокладку и кольцо для прижима прокладки к корпусу, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности и долговечности при хранении и транспортировке расплавленных продук тов. она снабжена дополнительной прокладкой из термостойкой пластмассы установленной между эластичной прокладкой и кольцом с возможностью взаимодействия с торцом сливкою патрубка, при этом твердость дополніііельной прокладки выше твердости основной Составитель F Фишг/,ан 1е\ред U Моргекттп Коррекшр Заказ 2043 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям-и откры.ирм при РК 113035 Москва. Ж-35 Раушская наб 4/5 Пооиэводстренно-иьдательский комбинат ' Чзтект' г Ужгород ул І гарин«> 101
