Поясний обмірювач

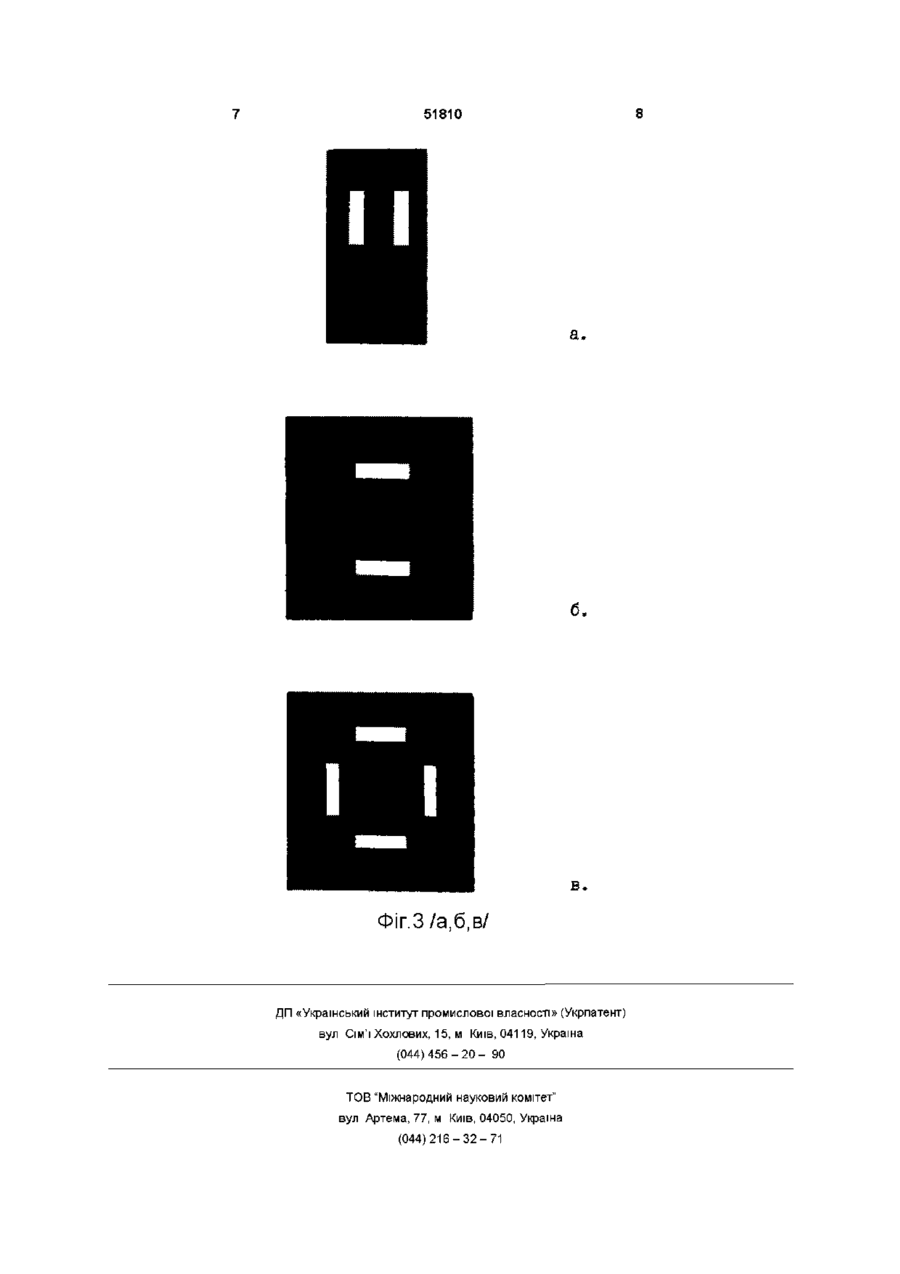

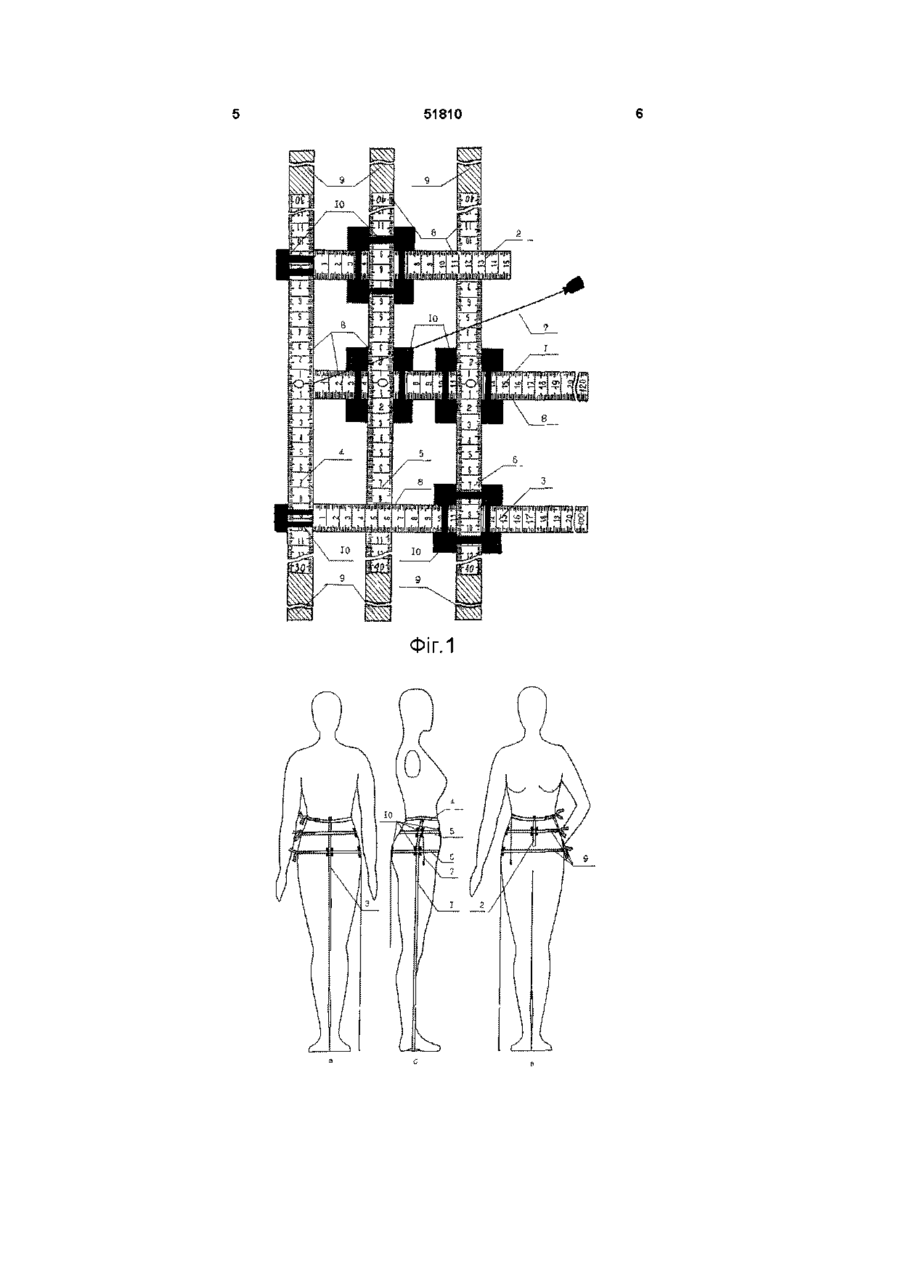

1 Поясний обмірювач, який містить проградуйовані в одиницях довжини основну поздовжню смугу, дві ДОПОМІЖНІ поздовжні смуги і поперечні смуги, які перпендикулярні основній поздовжній смузі, подовжені по обидва боки від неї і паралельні між собою, який відрізняється тим, що додатково містить висок, жорстко закріплений на початку основної поздовжньої смуги, одна з поперечних смуг жорстко закріплена на початку основної поздовжньої смуги, а ІНШІ встановлені з можливістю пересування вздовж неї, ДОПОМІЖНІ ПОЗДОВЖНІ смуги встановлені на поперечних смугах з можливістю пересування вздовж останніх 2 Поясний обмірювач по п 1, який відрізняється тим, що оснащений пересувними фіксаторами, виконаними у вигляді гнучких тонких пластинок, які мають поздовжні і/або поперечні прорізи на ширину смуг 3 Поясний обмірювач по п 1, який відрізняється тим, що поперечні смуги оснащені на кінцях еластичними тасьмами О Винахід відноситься до швейного виробництва, зокрема, до допоміжних засобів для зняття мірок з фігури людини для побуцови конструкторських креслень поясних виробів та може бути використаний при масовому й індивідуальному виробництві поясних виробів, а також при проведені антропометричних обмірювань населення з метою їх дослідження Відомий мірочний жакет, який містить дві пілочки і спинку, сполучені застібками з мірними стрічками по боковим швам, при цьому кожна з пілочок і спинка виконані розрізними по основним вертикальним конструктивним ЛІНІЯМ і споряджені в місцях розрізу додатковими мірними стрічками з застібками, розташованими по основним конструктивним ЛІНІЯМ [Авт св №963498, СРСР, М КлЗА41Н 1/10, Бюл №37,1982р] Мірочний жакет дозволяє враховувати особливості фігури, але для переносу розмірів на тканину потрібна наявність типових лекал, відхилення від розмірів яких фіксується під час зняття мірок, крім того, використання мірного жакета для виробництва швейних виробів нераціональне через низьку модифікаційність, а також неможливе його використання при масових обмірах населення Відомий також поясний обмірювач за пат №2019109, РФ, МКВ5 А41Н 3/00, Бюл №17, 1994р, який містить проградуйовані в одиницях довжини основну поздовжню смугу, дві ДОПОМІЖНІ поздовжні смуги і поперечні смуги, які перпендикулярні основній поздовжній смузі, подовжені по обидва боки від неї і паралельні між собою Також відомий поясний обмірювач містить другу основну поздовжню смугу з прилеглими перпендикулярно їй поперечними смугами, а ДОПОМІЖНІ ПОЗДОВЖНІ смуги виконані частково чи повністю клейкими Поперечні смуги жорстко закріплені на основних поздовжніх смутах Поясний обмірювач виконаний з паперу Він ДОЗВОЛЯЄ отримати ЛІНІЙНІ характе ристики фігури, але не дозволяє урахувати усі особливості фігури, зокрема розташування і конфігурацію бокового шва, одержати об'єктивні балансові характеристики виробу і також не може бути використаний для масових обмірів населення Таким чином, в основу винаходу поставлена задача розробити такий поясний обмірювач, який шляхом введення нових елементів і нового взаємозв'язку відомих, дозволив би одержати об'єктивні балансові характеристики виробу, комплекс стандартизованих та додаткових розмірних ознак О 00 ю 51810 фігури людини у взаємозв'язку та з додержанням умов горизонтального або вертикального напрямку зняття розмірних ознак, завдяки чому підвищиться співрозмірність вироба фігурі людини та якість посадки виробу Поставлена задача вирішується тим, що поясний обмірювач, який містить проградуйовані в одиницях, довжини основну поздовжню смугу, ДОПОМІЖНІ поздовжні смуги і поперечні смуги, які перпендикулярні основній поздовжній смузі, подовжені по обидва боки від неї і паралельні між собою, згідно винаходу, додатково містить висок, жорстко закріплений на початку основної поздовжньої смуги, одна з поперечних смуг жорстко закріплена на основній поздовжній смузі, а ІНШІ - встановлені з можливістю пересування вздовж неї, ДОПОМІЖНІ поздовжні смуги встановлені на поперечних смугах з можливістю пересування вздовж останніх Доцільно, щоб поясний обмірювач був оснащений пересувними фіксаторами, виконаними у вигляді гнучких тонких пластинок, які мають поздовжні і/або поперечні прорізі на ширину смуг Доцільно, щоб поперечні смуги були оснащені на кінцях еластичними тасьмами Спорядження поясного обмірювача високо, закріпленим на початку основної поздовжньої смуги, надає можливість урахувати кривизну боку шляхом визначення відхилення від вертикального рівня основної поздовжньої смуги після її фіксації по боковому перетину людини Наявність взаємозв'язаних поперечних і поздовжніх смуг, розташованих з можливістю пересування зі збереженням горизонтальних та вертикальних умов обмірів завдяки використанню пересувних фіксаторів, виконаних у вигляді гнучких пластинок, які мають поздовжні та поперечні прорізи на ширину смуги для проходження поперечних та поздовжніх смуг, дозволяє сумістити їх з необхідним для побудови конструкторських креслень антропометричними рівнями і точками людини, а оснащення поперечних смут на кінцях еластичними тасьмами сприяє додержанню зафіксованих поясним обмірювачем антропометричних рівнів та точок фігури під час дихання людини Сукупність суттєвих ознак пропонуємого поясного обмірювача надає змогу безпосередньо отримати стандартизовані та додаткові розмірні ознаки фігури людини у взаємозв'язку, пропорційні ширинні данні відносно бокової лінії розподіла, заполучити розмірні ознаки за методикою побудови конструкторських креслень, отримати об'єктивні балансові характеристики одягу необхідного силуетного рішення На фіг 1 представлений загальний вигляд поясного обмірювача, на фіг 2 (а, б, в) - обмір фігури за допомогою поясного обмірювача, на фіг 3 (а, б, в) - загальний вигляд пересувних фіксаторів, які відрізняються КІЛЬКІСТЮ та розташуванням прорізів Поясний обмірювач містить основну поздовжню смугу 1, ДОПОМІЖНІ поздовжні смуги 2 і 3, поперечні смуги 4, 5 і 6, висок 7, на всі смуги нанесені вимірювальні шкали 8, поперечні смуги 4, 5, 6 оснащені на кінцях еластичними тасьмами 9, пересувні фіксатори 10 з'єднують поздовжні та поперечні смуги Поясний обміювач використовується наступним чином Поперечні смуги закріплюють шляхом зав'язування на протилежному боці від обмірюваного, при цьому оснащення їх на кінцях еластичними тасьмами 9 дозволяє зберегти взаєморозташування смуг незалежно від процесу дихання Розташування та пересування поперечних та поздовжніх смуг відносно одна одної та відносно визначених антропометричних точок і рівней здійснюється за допомогою пересувних фіксаторів 10 Поясний обмірювач розташовують на фігурі людини, сумішуючи основну поздовжню смугу 1 з профільною ЛІНІЄЮ боку, а и початок з точкою перетину лінії тали та профільної лінії боку Основну поперечну смугу 4 закріплють на відчуваємій лінії тали, поперечну смугу 5 пересувають до суміщення з точкою виступу живота, поперечну смугу 6 - із сідничною точкою, додержуючись горизонталі в обох випадках та закріплюють на протилежному боці за допомогою еластичної тасьми 9 Поздовжню смугу 2 пересувають до суміщення з ЛІНІЄЮ хребта, а поздовжню смугу 3 - із точкою виступу живота, додержуючись вертикалі Висок 7 розташовують попереду паралельно поздовжній смузі З За вимірювальними шкалами поясного обмірювача, розташованного таким чином, знімають як стандартизовані розмірні ознаки фігури людини відстань від рівня лінії тали до долу збоку, висота боку, дуга через пахову ділянку, так і додаткові півобхват тали переду, півобхват тали спинки, півобхват виступу живота, півобхват виступу сідниць, висота живота, висота сідниць, рівень живота по боку, рівень сідниць по боку, відхил боку на рівні живота, відхил боку на рівні сідниць, довжина виробу Розмірні ознаки можуть бути зняті безпосередньо з фігури людини або після охайного зняття обмірювача з тіла людини Використання поясного обмірювача дозволяє отримати за один прийом усі необхідні розмірні ознаки у взаємозв'язку між собою для побудови креслень поясних виробів, об'єктивні балансові та ширинні пропорційні характеристики фігури та виробу, що значно спрощує побудову конструкторських креслень та впливає на підвищення якості посадки виробу на фігурі людини 51810 ФІГ.1 51810 a. в. Фіг.З/а.б.в/ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
