Установка для очищення води флотацією /варіанти/

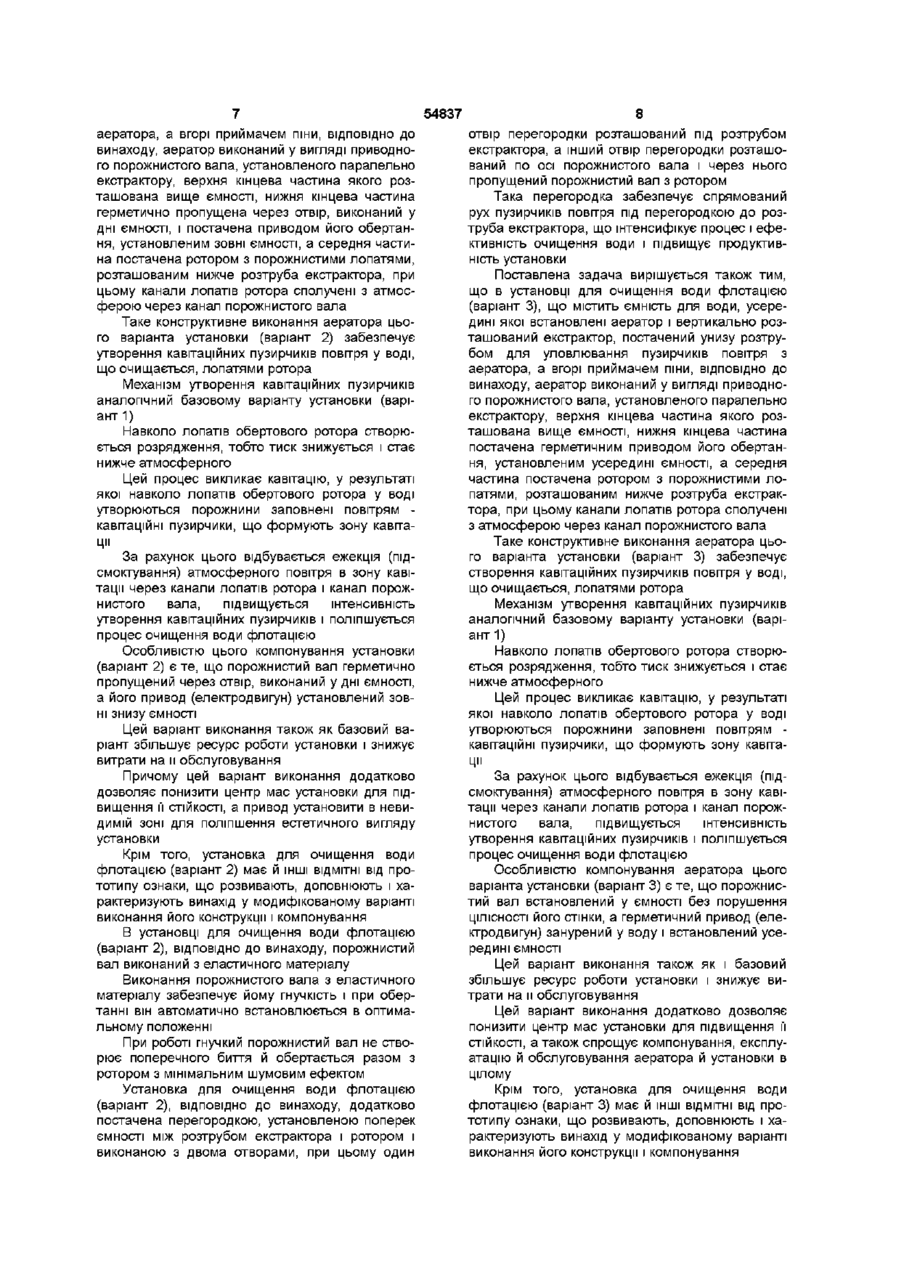

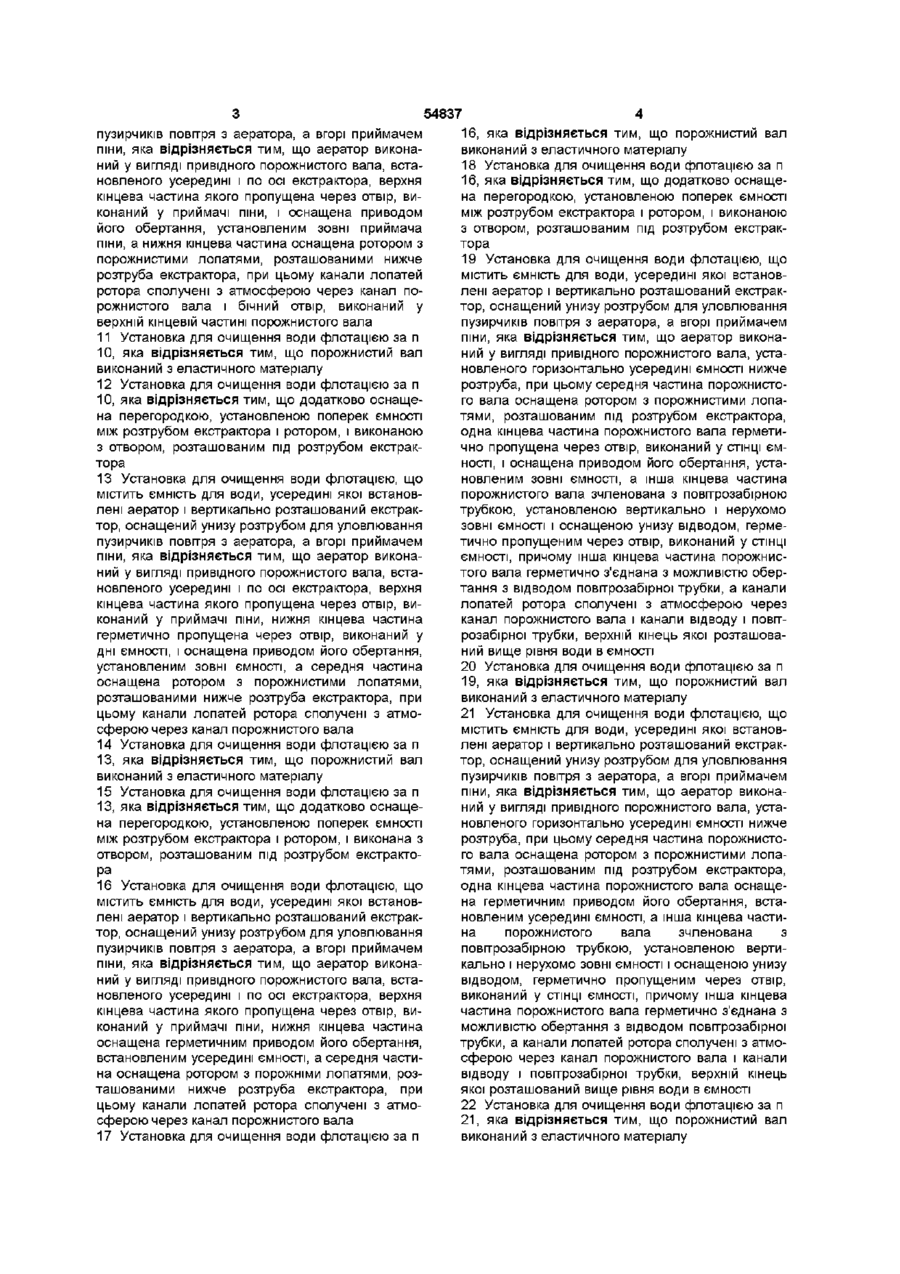

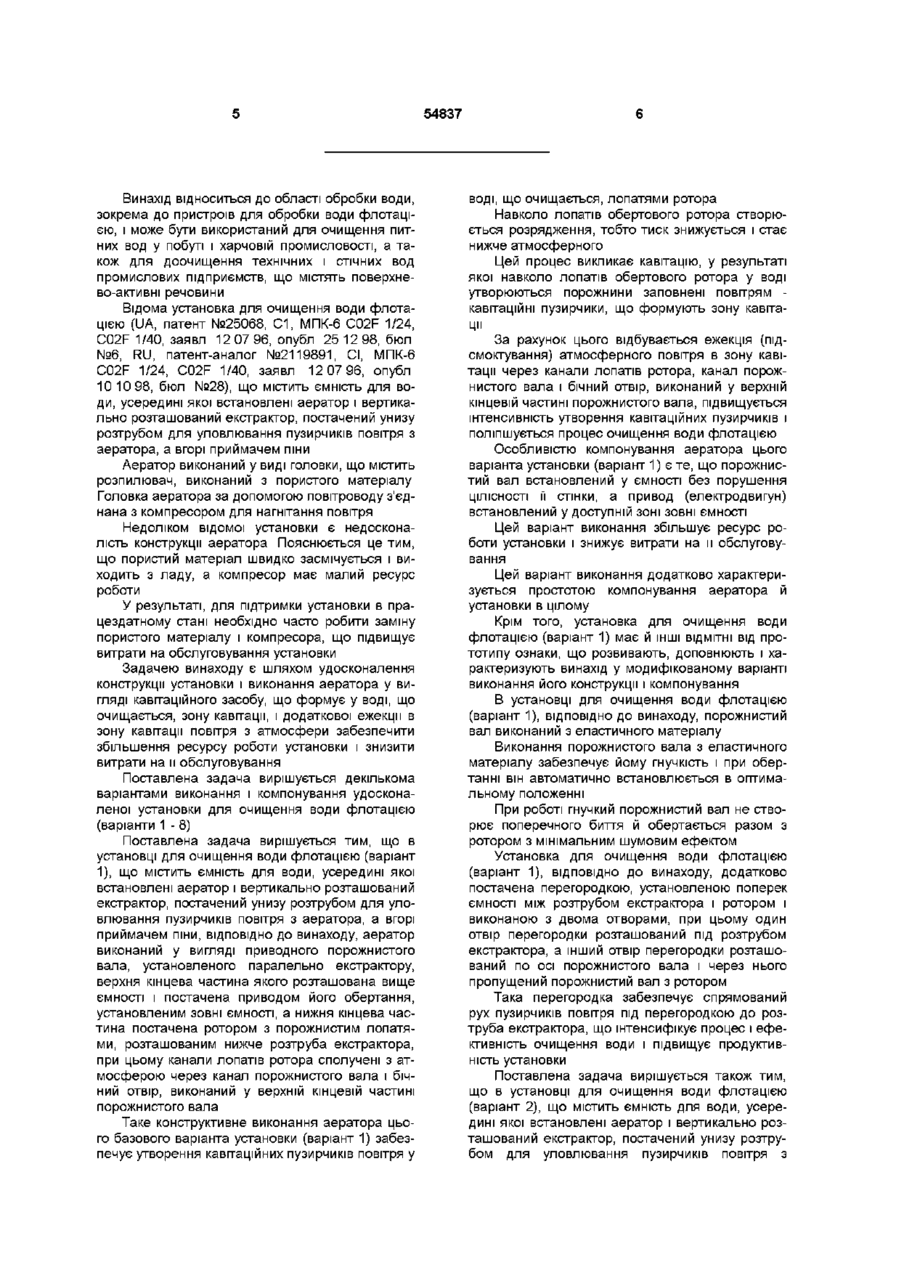

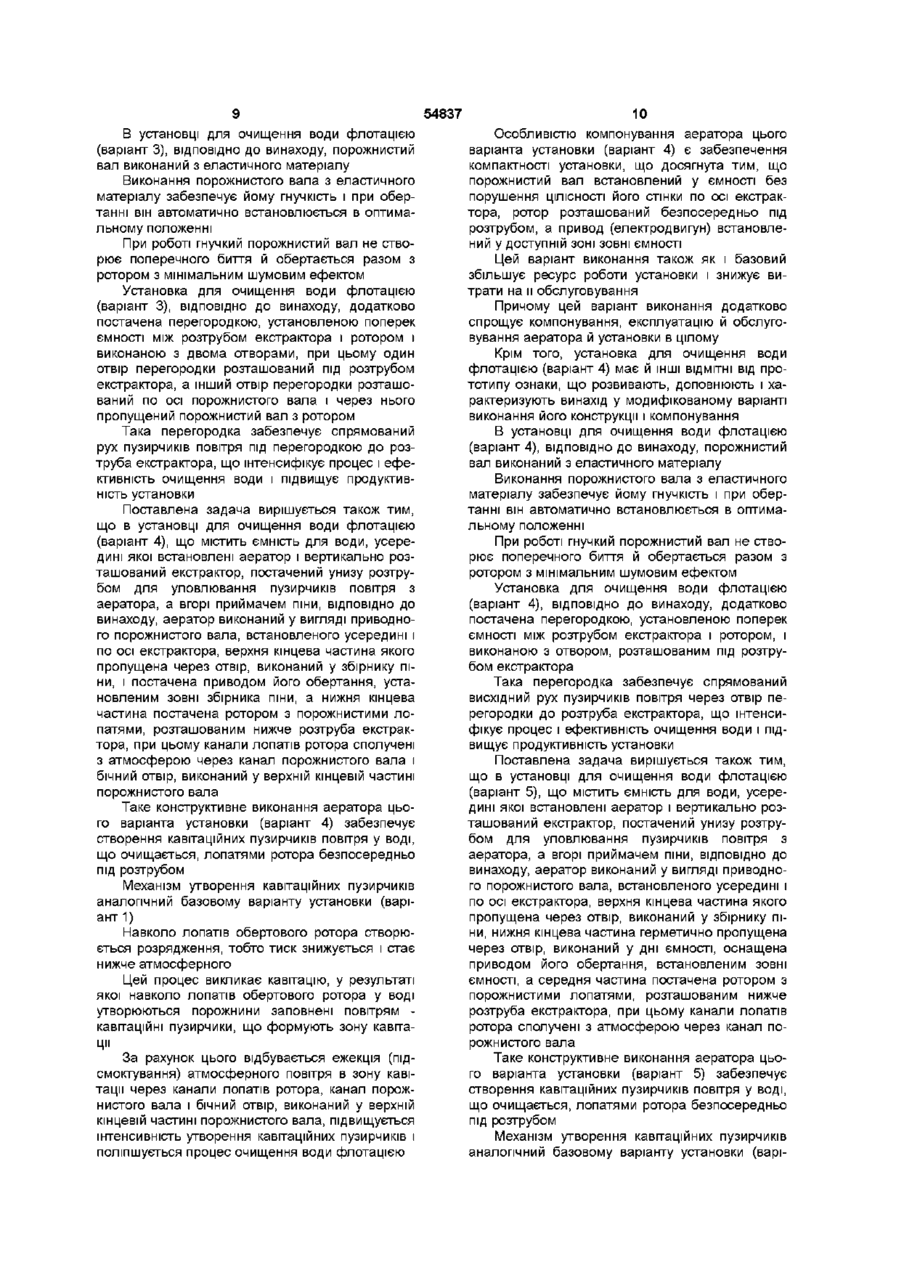

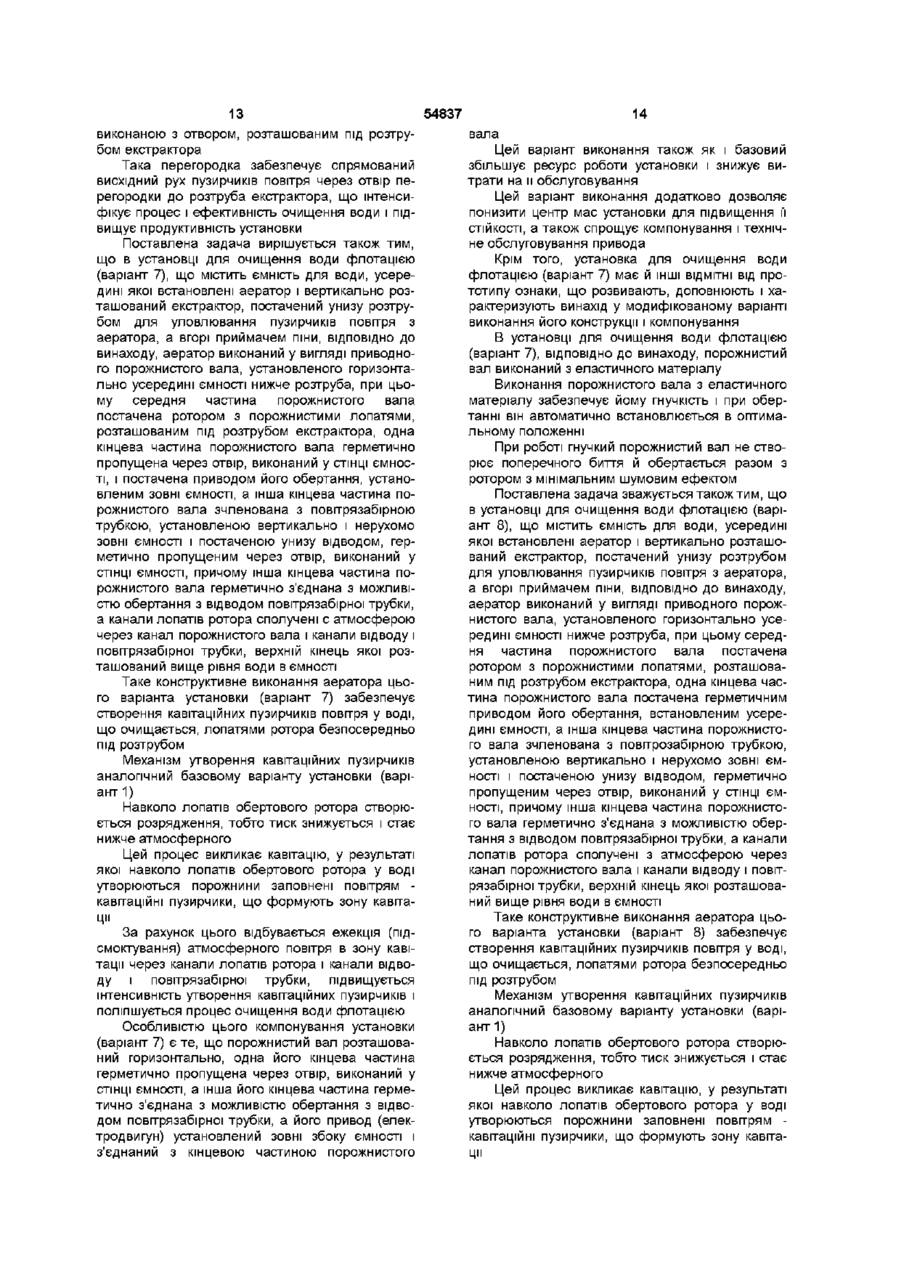

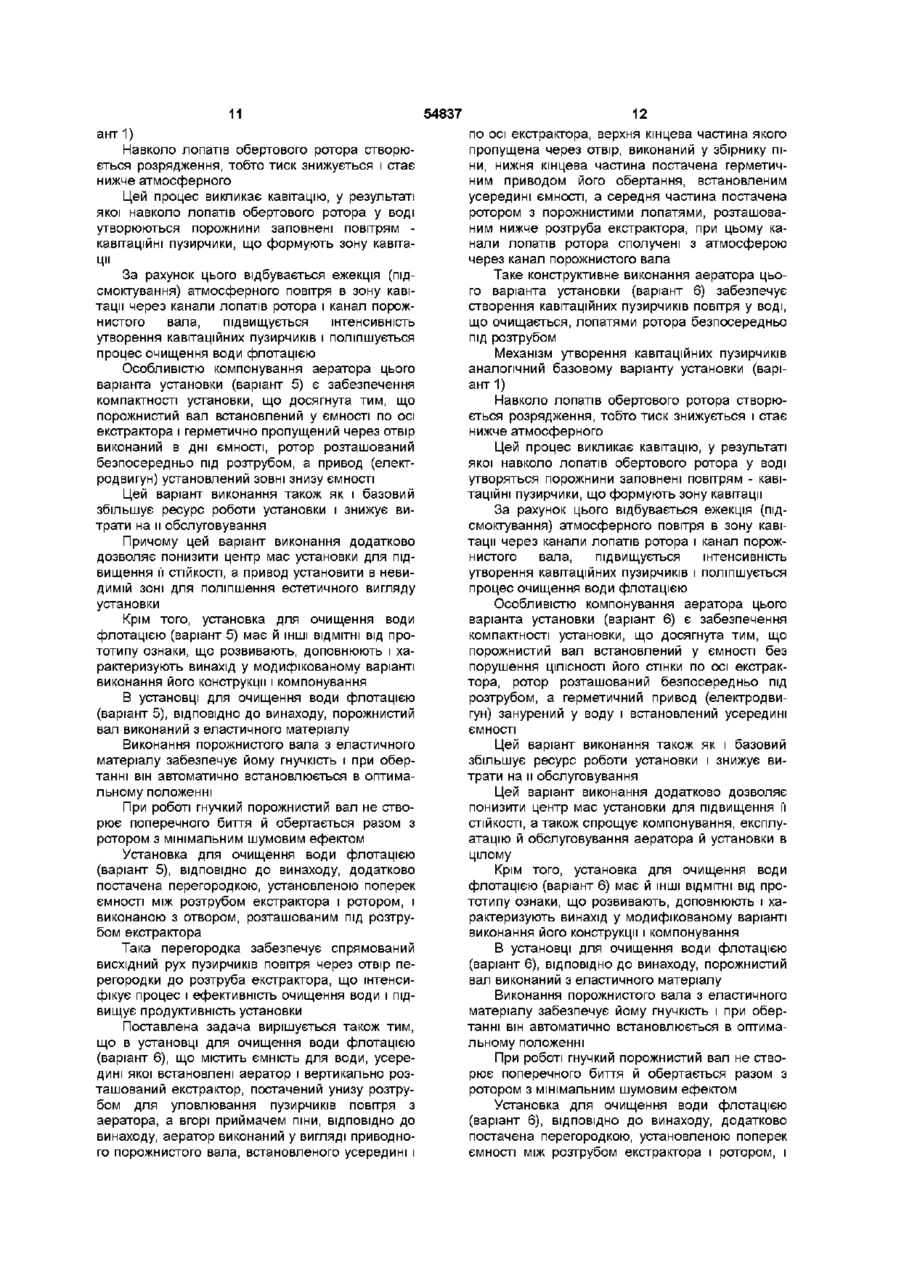

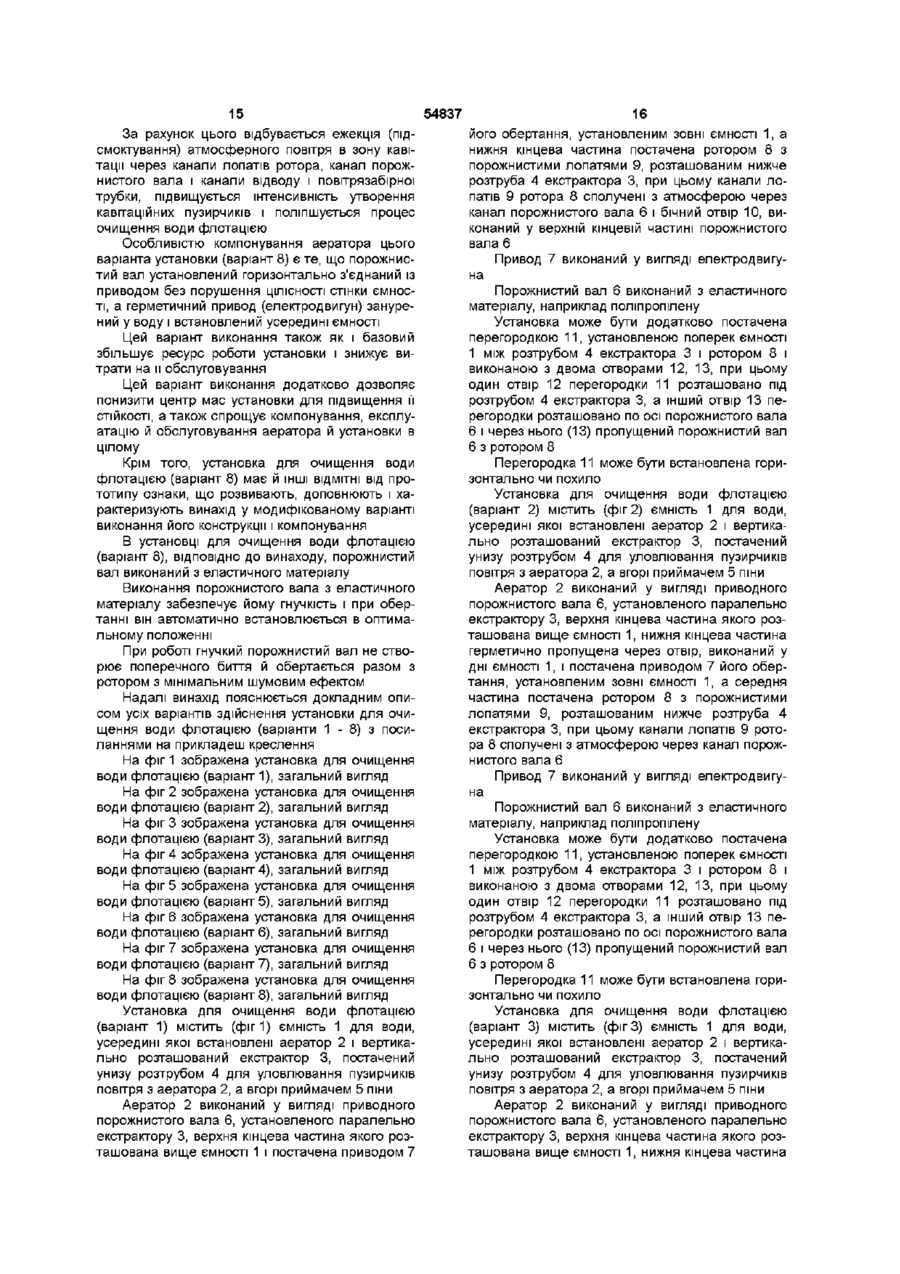

1 Установка для очищення води флотацією, що містить ємність для води, усередині якої встановлені аератор і вертикально розташований екстрактор, оснащений унизу розтрубом для уловлювання пузирчиків повітря з аератора, а вгорі приймачем піни, яка відрізняється тим, що аератор виконаний у вигляді привідного порожнистого вала, установленого паралельно екстрактору, верхня кінцева частина якого розташована вище ємності і оснащена приводом його обертання, установленим зовні ємності, а нижня кінцева частина оснащена ротором з порожнистими лопатями, розташованим нижче розтруба екстрактора, при цьому канали лопатей ротора сполучені з атмосферою через канал порожнистого вала і бічний отвір, виконаний у верхній кінцевій частині порожнистого вала 2 Установка для очищення води флотацією за п 1, яка відрізняється тим, що порожнистий вал виконаний з еластичного матеріалу 3 Установка для очищення води флотацією за п 1, яка відрізняється тим, що додатково оснащена перегородкою, установленою поперек ємності між розтрубом екстрактора і ротором і виконаною з двома отворами, при цьому один отвір перегородки розташований під розтрубом екстрактора, а інший отвір перегородки розташований по осі порожнистого вала і через нього пропущений порожнистий вал з ротором 4 Установка для очищення води флотацією, що містить ємність для води, усередині якої встановлені аератор і вертикально розташований екстрактор, оснащений унизу розтрубом для уловлювання пузирчиків повітря з аератора, а вгорі приймачем піни, яка відрізняється тим, що аератор виконаний у вигляді привідного порожнистого вала, установленого паралельно екстрактору, верхня кінцева частина якого розташована вище ємності, нижня кінцева частина герметично пропущена через отвір, виконаний у дні ємності, і оснащена приводом його обертання, установленим зовні ємності, а середня частина оснащена ротором з порожнистими лопатями, розташованими нижче розтруба екстрактора, при цьому канали лопатей ротора сполучені з атмосферою через канал порожнистого вала 5 Установка для очищення води флотацією за п 4, яка відрізняється тим, що порожнистий вал виконаний з еластичного матеріалу 6 Установка для очищення води флотацією за п 4, яка відрізняється тим, що додатково оснащена перегородкою, установленою поперек ємності між розтрубом екстрактора і ротором і виконаною з двома отворами, при цьому один отвір перегородки розташований під розтрубом екстрактора, а інший отвір перегородки розташований по осі порожнистого вала і через нього пропущений порожнистий вал з ротором 7 Установка для очищення води флотацією, що містить ємність для води, усередині якої встановлені аератор і вертикально розташований екстрактор, оснащений унизу розтрубом для уловлювання пузирчиків повітря з аератора, а вгорі приймачем піни, яка відрізняється тим, що аератор виконаний у вигляді привідного порожнистого вала, установленого паралельно екстрактору, верхня кінцева частина якого розташована вище ємності, нижня кінцева частина оснащена герметичним приводом його обертання, встановленим усередині ємності, а середня частина оснащена ротором з порожнистими лопатями, розташованими нижче розтруба екстрактора, при цьому канали лопатей ротора сполучені з атмосферою через канал порожнистого вала 8 Установка для очищення води флотацією за п 7, яка відрізняється тим, що порожнистий вал виконаний з еластичного матеріалу 9 Установка для очищення води флотацією за п 7, яка відрізняється тим, що додатково оснащена перегородкою, установленою поперек ємності між розтрубом екстрактора і ротором і виконаною з двома отворами, при цьому один отвір перегородки розташований під розтрубом екстрактора, а інший отвір перегородки розташований по осі порожнистого вала і через нього пропущений порожнистий вал з ротором 10 Установка для очищення води флотацією, що містить ємність для води, усередині якої встановлені аератор і вертикально розташований екстрактор, оснащений унизу розтрубом для уловлювання 1 CO 00 ^и Ю 54837 пузирчиків повітря з аератора, а вгорі приймачем піни, яка відрізняється тим, що аератор виконаний у вигляді привідного порожнистого вала, встановленого усередині і по осі екстрактора, верхня кінцева частина якого пропущена через отвір, виконаний у приймачі піни, і оснащена приводом його обертання, установленим зовні приймача піни, а нижня кінцева частина оснащена ротором з порожнистими лопатями, розташованими нижче розтруба екстрактора, при цьому канали лопатей ротора сполучені з атмосферою через канал порожнистого вала і бічний отвір, виконаний у верхній кінцевій частині порожнистого вала 11 Установка для очищення води флотацією за п 10, яка відрізняється тим, що порожнистий вал виконаний з еластичного матеріалу 12 Установка для очищення води флотацією за п 10, яка відрізняється тим, що додатково оснащена перегородкою, установленою поперек ємності між розтрубом екстрактора і ротором, і виконаною з отвором, розташованим під розтрубом екстрактора 13 Установка для очищення води флотацією, що містить ємність для води, усередині якої встановлені аератор і вертикально розташований екстрактор, оснащений унизу розтрубом для уловлювання пузирчиків повітря з аератора, а вгорі приймачем піни, яка відрізняється тим, що аератор виконаний у вигляді привідного порожнистого вала, встановленого усередині і по осі екстрактора, верхня кінцева частина якого пропущена через отвір, виконаний у приймачі піни, нижня кінцева частина герметично пропущена через отвір, виконаний у дні ємності, і оснащена приводом його обертання, установленим зовні ємності, а середня частина оснащена ротором з порожнистими лопатями, розташованими нижче розтруба екстрактора, при цьому канали лопатей ротора сполучені з атмосферою через канал порожнистого вала 14 Установка для очищення води флотацією за п 13, яка відрізняється тим, що порожнистий вал виконаний з еластичного матеріалу 15 Установка для очищення води флотацією за п 13, яка відрізняється тим, що додатково оснащена перегородкою, установленою поперек ємності між розтрубом екстрактора і ротором, і виконана з отвором, розташованим під розтрубом екстрактора 16 Установка для очищення води флотацією, що містить ємність для води, усередині якої встановлені аератор і вертикально розташований екстрактор, оснащений унизу розтрубом для уловлювання пузирчиків повітря з аератора, а вгорі приймачем піни, яка відрізняється тим, що аератор виконаний у вигляді привідного порожнистого вала, встановленого усередині і по осі екстрактора, верхня кінцева частина якого пропущена через отвір, виконаний у приймачі піни, нижня кінцева частина оснащена герметичним приводом його обертання, встановленим усередині ємності, а середня частина оснащена ротором з порожніми лопатями, розташованими нижче розтруба екстрактора, при цьому канали лопатей ротора сполучені з атмосферою через канал порожнистого вала 17 Установка для очищення води флотацією за п 16, яка відрізняється тим, що порожнистий вал виконаний з еластичного матеріалу 18 Установка для очищення води флотацією за п 16, яка відрізняється тим, що додатково оснащена перегородкою, установленою поперек ємності між розтрубом екстрактора і ротором, і виконаною з отвором, розташованим під розтрубом екстрактора 19 Установка для очищення води флотацією, що містить ємність для води, усередині якої встановлені аератор і вертикально розташований екстрактор, оснащений унизу розтрубом для уловлювання пузирчиків повітря з аератора, а вгорі приймачем піни, яка відрізняється тим, що аератор виконаний у вигляді привідного порожнистого вала, установленого горизонтально усередині ємності нижче розтруба, при цьому середня частина порожнистого вала оснащена ротором з порожнистими лопатями, розташованим під розтрубом екстрактора, одна кінцева частина порожнистого вала герметично пропущена через отвір, виконаний у СТІНЦІ ЄМНОСТІ, І оснащена приводом його обертання, установленим зовні ємності, а інша кінцева частина порожнистого вала зчленована з повітрозабірною трубкою, установленою вертикально і нерухомо зовні ємності і оснащеною унизу відводом, герметично пропущеним через отвір, виконаний у СТІНЦІ ЄМНОСТІ, причому інша кінцева частина порожнистого вала герметично з'єднана з можливістю обертання з відводом повітрозабірної трубки, а канали лопатей ротора сполучені з атмосферою через канал порожнистого вала і канали відводу і повітрозабірної трубки, верхній кінець якої розташований вище рівня води в ємності 20 Установка для очищення води флотацією за п 19, яка відрізняється тим, що порожнистий вал виконаний з еластичного матеріалу 21 Установка для очищення води флотацією, що містить ємність для води, усередині якої встановлені аератор і вертикально розташований екстрактор, оснащений унизу розтрубом для уловлювання пузирчиків повітря з аератора, а вгорі приймачем піни, яка відрізняється тим, що аератор виконаний у вигляді привідного порожнистого вала, установленого горизонтально усередині ємності нижче розтруба, при цьому середня частина порожнистого вала оснащена ротором з порожнистими лопатями, розташованим під розтрубом екстрактора, одна кінцева частина порожнистого вала оснащена герметичним приводом його обертання, встановленим усередині ємності, а інша кінцева частина порожнистого вала зчленована з повітрозабірною трубкою, установленою вертикально і нерухомо зовні ємності і оснащеною унизу відводом, герметично пропущеним через отвір, виконаний у СТІНЦІ ємності, причому інша кінцева частина порожнистого вала герметично з'єднана з можливістю обертання з відводом повітрозабірної трубки, а канали лопатей ротора сполучені з атмосферою через канал порожнистого вала і канали відводу і повітрозабірної трубки, верхній кінець якої розташований вище рівня води в ємності 22 Установка для очищення води флотацією за п 21, яка відрізняється тим, що порожнистий вал виконаний з еластичного матеріалу 54837 Винахід відноситься до області обробки води, зокрема до пристроїв для обробки води флотацією, і може бути використаний для очищення питних вод у побуті і харчовій промисловості, а також для доочищення технічних і стічних вод промислових підприємств, що містять поверхнево-активні речовини Відома установка для очищення води флотацією (UA, патент №25068, С1, МПК-6 C02F 1/24, C02F 1/40, заявл 12 07 96, опубл 25 12 98, бюл №6, RU, патент-аналог №2119891, СІ, МПК-6 C02F 1/24, C02F 1/40, заявл 12 07 96, опубл 10 10 98, бюл №28), що містить ємність для води, усередині якої встановлені аератор і вертикально розташований екстрактор, постачений унизу розтрубом для уловлювання пузирчиків повітря з аератора, а вгорі приймачем піни Аератор виконаний у виді головки, що містить розпилювач, виконаний з пористого матеріалу Головка аератора за допомогою повітроводу з'єднана з компресором для нагнітання повітря Недоліком відомої установки є недосконалість конструкції аератора Пояснюється це тим, що пористий матеріал швидко засмічується і виходить з ладу, а компресор має малий ресурс роботи У результаті, для підтримки установки в працездатному стані необхідно часто робити заміну пористого матеріалу і компресора, що підвищує витрати на обслуговування установки Задачею винаходу є шляхом удосконалення конструкції установки і виконання аератора у вигляді кавітаційного засобу, що формує у воді, що очищається, зону кавітації, і додаткової ежекції в зону кавітації повітря з атмосфери забезпечити збільшення ресурсу роботи установки і знизити витрати на и обслуговування Поставлена задача вирішується декількома варіантами виконання і компонування удосконаленої установки для очищення води флотацією (варіанти 1 - 8) Поставлена задача вирішується тим, що в установці для очищення води флотацією (варіант 1), що містить ємність для води, усередині якої встановлені аератор і вертикально розташований екстрактор, постачений унизу розтрубом для уловлювання пузирчиків повітря з аератора, а вгорі приймачем піни, ВІДПОВІДНО ДО винаходу, аератор виконаний у вигляді приводного порожнистого вала, установленого паралельно екстрактору, верхня кінцева частина якого розташована вище ємності і постачена приводом його обертання, установленим зовні ємності, а нижня кінцева частина постачена ротором з порожнистим лопатями, розташованим нижче розтруба екстрактора, при цьому канали лопатів ротора сполучені з атмосферою через канал порожнистого вала і бічний отвір, виконаний у верхній кінцевій частині порожнистого вала Таке конструктивне виконання аератора цього базового варіанта установки (варіант 1) забезпечує утворення кавітаційних пузирчиків повітря у воді, що очищається, лопатями ротора Навколо лопатів обертового ротора створюється розрядження, тобто тиск знижується і стає нижче атмосферного Цей процес викликає кавітацію, у результаті якої навколо лопатів обертового ротора у воді утворюються порожнини заповнені повітрям кавітаційні пузирчики, що формують зону кавітації За рахунок цього відбувається ежекція (підсмоктування) атмосферного повітря в зону кавітації через канали лопатів ротора, канал порожнистого вала і бічний отвір, виконаний у верхній кінцевій частині порожнистого вала, підвищується інтенсивність утворення кавітаційних пузирчиків і поліпшується процес очищення води флотацією Особливістю компонування аератора цього варіанта установки (варіант 1) є те, що порожнистий вал встановлений у ємності без порушення ЦІЛІСНОСТІ її стінки, а привод (електродвигун) встановлений у доступній зоні зовні ємності Цей варіант виконання збільшує ресурс роботи установки і знижує витрати на и обслуговування Цей варіант виконання додатково характеризується простотою компонування аератора й установки в цілому Крім того, установка для очищення води флотацією (варіант 1) має й ІНШІ ВІДМІТНІ ВІД про тотипу ознаки, що розвивають, доповнюють і характеризують винахід у модифікованому варіанті виконання його конструкції і компонування В установці для очищення води флотацією (варіант 1), ВІДПОВІДНО до винаходу, порожнистий вал виконаний з еластичного матеріалу Виконання порожнистого вала з еластичного матеріалу забезпечує йому гнучкість і при обертанні він автоматично встановлюється в оптимальному положенні При роботі гнучкий порожнистий вал не створює поперечного биття й обертається разом з ротором з мінімальним шумовим ефектом Установка для очищення води флотацією (варіант 1), ВІДПОВІДНО до винаходу, додатково постачена перегородкою, установленою поперек ємності між розтрубом екстрактора і ротором і виконаною з двома отворами, при цьому один отвір перегородки розташований під розтрубом екстрактора, а інший отвір перегородки розташований по осі порожнистого вала і через нього пропущений порожнистий вал з ротором Така перегородка забезпечує спрямований рух пузирчиків повітря під перегородкою до розтруба екстрактора, що інтенсифікує процес і ефективність очищення води і підвищує продуктивність установки Поставлена задача вирішується також тим, що в установці для очищення води флотацією (варіант 2), що містить ємність для води, усередині якої встановлені аератор і вертикально розташований екстрактор, постачений унизу розтрубом для уловлювання пузирчиків повітря з 54837 аератора, а вгорі приймачем піни, ВІДПОВІДНО ДО винаходу, аератор виконаний у вигляді приводного порожнистого вала, установленого паралельно екстрактору, верхня кінцева частина якого розташована вище ємності, нижня кінцева частина герметично пропущена через отвір, виконаний у дні ємності, і постачена приводом його обертання, установленим зовні ємності, а середня частина постачена ротором з порожнистими лопатями, розташованим нижче розтруба екстрактора, при цьому канали лопатів ротора сполучені з атмосферою через канал порожнистого вала Таке конструктивне виконання аератора цього варіанта установки (варіант 2) забезпечує утворення кавітаційних пузирчиків повітря у воді, що очищається, лопатями ротора Механізм утворення кавітаційних пузирчиків аналогічний базовому варіанту установки (варіант 1) Навколо лопатів обертового ротора створюється розрядження, тобто тиск знижується і стає нижче атмосферного Цей процес викликає кавітацію, у результаті якої навколо лопатів обертового ротора у воді утворюються порожнини заповнені повітрям кавітаційні пузирчики, що формують зону кавітації За рахунок цього відбувається ежекція (підсмоктування) атмосферного повітря в зону кавітації через канали лопатів ротора і канал порожнистого вала, підвищується інтенсивність утворення кавітаційних пузирчиків і поліпшується процес очищення води флотацією Особливістю цього компонування установки (варіант 2) є те, що порожнистий вал герметично пропущений через отвір, виконаний у дні ємності, а його привод (електродвигун) установлений зовні знизу ємності Цей варіант виконання також як базовий варіант збільшує ресурс роботи установки і знижує витрати на и обслуговування Причому цей варіант виконання додатково дозволяє понизити центр мас установки для підвищення її СТІЙКОСТІ, а привод установити в невидимій зоні для поліпшення естетичного вигляду установки Крім того, установка для очищення води флотацією (варіант 2) має й ІНШІ ВІДМІТНІ ВІД про тотипу ознаки, що розвивають, доповнюють і характеризують винахід у модифікованому варіанті виконання його конструкції і компонування В установці для очищення води флотацією (варіант 2), ВІДПОВІДНО ДО винаходу, порожнистий вал виконаний з еластичного матеріалу Виконання порожнистого вала з еластичного матеріалу забезпечує йому гнучкість і при обертанні він автоматично встановлюється в оптимальному положенні При роботі гнучкий порожнистий вал не створює поперечного биття й обертається разом з ротором з мінімальним шумовим ефектом Установка для очищення води флотацією (варіант 2), ВІДПОВІДНО ДО винаходу, додатково постачена перегородкою, установленою поперек ємності між розтрубом екстрактора і ротором і виконаною з двома отворами, при цьому один 8 отвір перегородки розташований під розтрубом екстрактора, а інший отвір перегородки розташований по осі порожнистого вала і через нього пропущений порожнистий вал з ротором Така перегородка забезпечує спрямований рух пузирчиків повітря під перегородкою до розтруба екстрактора, що інтенсифікує процес і ефективність очищення води і підвищує продуктивність установки Поставлена задача вирішується також тим, що в установці для очищення води флотацією (варіант 3), що містить ємність для води, усередині якої встановлені аератор і вертикально розташований екстрактор, постачений унизу розтрубом для уловлювання пузирчиків повітря з аератора, а вгорі приймачем піни, ВІДПОВІДНО ДО винаходу, аератор виконаний у вигляді приводного порожнистого вала, установленого паралельно екстрактору, верхня кінцева частина якого розташована вище ємності, нижня кінцева частина постачена герметичним приводом його обертання, установленим усередині ємності, а середня частина постачена ротором з порожнистими лопатями, розташованим нижче розтруба екстрактора, при цьому канали лопатів ротора сполучені з атмосферою через канал порожнистого вала Таке конструктивне виконання аератора цього варіанта установки (варіант 3) забезпечує створення кавітаційних пузирчиків повітря у воді, що очищається, лопатями ротора Механізм утворення кавітаційних пузирчиків аналогічний базовому варіанту установки (варіант 1) Навколо лопатів обертового ротора створюється розрядження, тобто тиск знижується і стає нижче атмосферного Цей процес викликає кавітацію, у результаті якої навколо лопатів обертового ротора у воді утворюються порожнини заповнені повітрям кавітаційні пузирчики, що формують зону кавітації За рахунок цього відбувається ежекція (підсмоктування) атмосферного повітря в зону кавітації через канали лопатів ротора і канал порожнистого вала, підвищується інтенсивність утворення кавітаційних пузирчиків і поліпшується процес очищення води флотацією Особливістю компонування аератора цього варіанта установки (варіант 3) є те, що порожнистий вал встановлений у ємності без порушення ЦІЛІСНОСТІ його стінки, а герметичний привод (електродвигун) занурений у воду і встановлений усередині ЄМНОСТІ Цей варіант виконання також як і базовий збільшує ресурс роботи установки і знижує витрати на и обслуговування Цей варіант виконання додатково дозволяє понизити центр мас установки для підвищення її СТІЙКОСТІ, а також спрощує компонування, експлуатацію й обслуговування аератора й установки в цілому Крім того, установка для очищення води флотацією (варіант 3) має й ІНШІ ВІДМІТНІ ВІД про тотипу ознаки, що розвивають, доповнюють і характеризують винахід у модифікованому варіанті виконання його конструкції і компонування 54837 В установці для очищення води флотацією (варіант 3), ВІДПОВІДНО ДО винаходу, порожнистий вал виконаний з еластичного матеріалу Виконання порожнистого вала з еластичного матеріалу забезпечує йому гнучкість і при обертанні він автоматично встановлюється в оптимальному положенні При роботі гнучкий порожнистий вал не створює поперечного биття й обертається разом з ротором з мінімальним шумовим ефектом Установка для очищення води флотацією (варіант 3), ВІДПОВІДНО ДО винаходу, додатково постачена перегородкою, установленою поперек ємності між розтрубом екстрактора і ротором і виконаною з двома отворами, при цьому один отвір перегородки розташований під розтрубом екстрактора, а інший отвір перегородки розташований по осі порожнистого вала і через нього пропущений порожнистий вал з ротором Така перегородка забезпечує спрямований рух пузирчиків повітря під перегородкою до розтруба екстрактора, що інтенсифікує процес і ефективність очищення води і підвищує продуктивність установки Поставлена задача вирішується також тим, що в установці для очищення води флотацією (варіант 4), що містить ємність для води, усередині якої встановлені аератор і вертикально розташований екстрактор, постачений унизу розтрубом для уловлювання пузирчиків повітря з аератора, а вгорі приймачем піни, ВІДПОВІДНО ДО винаходу, аератор виконаний у вигляді приводного порожнистого вала, встановленого усередині і по осі екстрактора, верхня кінцева частина якого пропущена через отвір, виконаний у збірнику піни, і постачена приводом його обертання, установленим зовні збірника піни, а нижня кінцева частина постачена ротором з порожнистими лопатями, розташованим нижче розтруба екстрактора, при цьому канали лопатів ротора сполучені з атмосферою через канал порожнистого вала і бічний отвір, виконаний у верхній кінцевій частині порожнистого вала Таке конструктивне виконання аератора цього варіанта установки (варіант 4) забезпечує створення кавітаційних пузирчиків повітря у воді, що очищається, лопатями ротора безпосередньо під розтрубом Механізм утворення кавітаційних пузирчиків аналогічний базовому варіанту установки (варіант 1) Навколо лопатів обертового ротора створюється розрядження, тобто тиск знижується і стає нижче атмосферного Цей процес викликає кавітацію, у результаті якої навколо лопатів обертового ротора у воді утворюються порожнини заповнені повітрям кавітаційні пузирчики, що формують зону кавітації За рахунок цього відбувається ежекція (підсмоктування) атмосферного повітря в зону кавітації через канали лопатів ротора, канал порожнистого вала і бічний отвір, виконаний у верхній кінцевій частині порожнистого вала, підвищується інтенсивність утворення кавітаційних пузирчиків і поліпшується процес очищення води флотацією 10 Особливістю компонування аератора цього варіанта установки (варіант 4) є забезпечення компактності установки, що досягнута тим, що порожнистий вал встановлений у ємності без порушення ЦІЛІСНОСТІ його стінки по осі екстрактора, ротор розташований безпосередньо під розтрубом, а привод (електродвигун) встановлений у доступній зоні зовні ємності Цей варіант виконання також як і базовий збільшує ресурс роботи установки і знижує витрати на и обслуговування Причому цей варіант виконання додатково спрощує компонування, експлуатацію й обслуговування аератора й установки в цілому Крім того, установка для очищення води флотацією (варіант 4) має й ІНШІ ВІДМІТНІ ВІД про тотипу ознаки, що розвивають, доповнюють і характеризують винахід у модифікованому варіанті виконання його конструкції і компонування В установці для очищення води флотацією (варіант 4), ВІДПОВІДНО ДО винаходу, порожнистий вал виконаний з еластичного матеріалу Виконання порожнистого вала з еластичного матеріалу забезпечує йому гнучкість і при обертанні він автоматично встановлюється в оптимальному положенні При роботі гнучкий порожнистий вал не створює поперечного биття й обертається разом з ротором з мінімальним шумовим ефектом Установка для очищення води флотацією (варіант 4), ВІДПОВІДНО ДО винаходу, додатково постачена перегородкою, установленою поперек ємності між розтрубом екстрактора і ротором, і виконаною з отвором, розташованим під розтрубом екстрактора Така перегородка забезпечує спрямований висхідний рух пузирчиків повітря через отвір перегородки до розтруба екстрактора, що інтенсифікує процес і ефективність очищення води і підвищує продуктивність установки Поставлена задача вирішується також тим, що в установці для очищення води флотацією (варіант 5), що містить ємність для води, усередині якої встановлені аератор і вертикально розташований екстрактор, постачений унизу розтрубом для уловлювання пузирчиків повітря з аератора, а вгорі приймачем піни, ВІДПОВІДНО ДО винаходу, аератор виконаний у вигляді приводного порожнистого вала, встановленого усередині і по осі екстрактора, верхня кінцева частина якого пропущена через отвір, виконаний у збірнику піни, нижня кінцева частина герметично пропущена через отвір, виконаний у дні ємності, оснащена приводом його обертання, встановленим зовні ємності, а середня частина постачена ротором з порожнистими лопатями, розташованим нижче розтруба екстрактора, при цьому канали лопатів ротора сполучені з атмосферою через канал порожнистого вала Таке конструктивне виконання аератора цього варіанта установки (варіант 5) забезпечує створення кавітаційних пузирчиків повітря у воді, що очищається, лопатями ротора безпосередньо під розтрубом Механізм утворення кавітаційних пузирчиків аналогічний базовому варіанту установки (варі 54837 11 ант 1) Навколо лопатів обертового ротора створюється розрядження, тобто тиск знижується і стає нижче атмосферного Цей процес викликає кавітацію, у результаті якої навколо лопатів обертового ротора у воді утворюються порожнини заповнені повітрям кавітаційні пузирчики, що формують зону кавітації За рахунок цього відбувається ежекція (підсмоктування) атмосферного повітря в зону кавітації через канали лопатів ротора і канал порожнистого вала, підвищується інтенсивність утворення кавітаційних пузирчиків і поліпшується процес очищення води флотацією Особливістю компонування аератора цього варіанта установки (варіант 5) є забезпечення компактності установки, що досягнута тим, що порожнистий вал встановлений у ємності по осі екстрактора і герметично пропущений через отвір виконаний в дні ємності, ротор розташований безпосередньо під розтрубом, а привод (електродвигун) установлений зовні знизу ємності Цей варіант виконання також як і базовий збільшує ресурс роботи установки і знижує витрати на и обслуговування Причому цей варіант виконання додатково дозволяє понизити центр мас установки для підвищення її СТІЙКОСТІ, а привод установити в невидимій зоні для поліпшення естетичного вигляду установки Крім того, установка для очищення води флотацією (варіант 5) має й ІНШІ ВІДМІТНІ ВІД про тотипу ознаки, що розвивають, доповнюють і характеризують винахід у модифікованому варіанті виконання його конструкції і компонування В установці для очищення води флотацією (варіант 5), ВІДПОВІДНО ДО винаходу, порожнистий вал виконаний з еластичного матеріалу Виконання порожнистого вала з еластичного матеріалу забезпечує йому гнучкість і при обертанні він автоматично встановлюється в оптимальному положенні При роботі гнучкий порожнистий вал не створює поперечного биття й обертається разом з ротором з мінімальним шумовим ефектом Установка для очищення води флотацією (варіант 5), ВІДПОВІДНО ДО винаходу, додатково постачена перегородкою, установленою поперек ємності між розтрубом екстрактора і ротором, і виконаною з отвором, розташованим під розтрубом екстрактора Така перегородка забезпечує спрямований висхідний рух пузирчиків повітря через отвір перегородки до розтруба екстрактора, що інтенсифікує процес і ефективність очищення води і підвищує продуктивність установки Поставлена задача вирішується також тим, що в установці для очищення води флотацією (варіант 6), що містить ємність для води, усередині якої встановлені аератор і вертикально розташований екстрактор, постачений унизу розтрубом для уловлювання пузирчиків повітря з аератора, а вгорі приймачем піни, ВІДПОВІДНО ДО винаходу, аератор виконаний у вигляді приводного порожнистого вала, встановленого усередині і 12 по осі екстрактора, верхня кінцева частина якого пропущена через отвір, виконаний у збірнику піни, нижня кінцева частина постачена герметичним приводом його обертання, встановленим усередині ємності, а середня частина постачена ротором з порожнистими лопатями, розташованим нижче розтруба екстрактора, при цьому канали лопатів ротора сполучені з атмосферою через канал порожнистого вала Таке конструктивне виконання аератора цього варіанта установки (варіант 6) забезпечує створення кавітаційних пузирчиків повітря у воді, що очищається, лопатями ротора безпосередньо під розтрубом Механізм утворення кавітаційних пузирчиків аналогічний базовому варіанту установки (варіант 1) Навколо лопатів обертового ротора створюється розрядження, тобто тиск знижується і стає нижче атмосферного Цей процес викликає кавітацію, у результаті якої навколо лопатів обертового ротора у воді утворяться порожнини заповнені повітрям - кавітаційні пузирчики, що формують зону кавітації За рахунок цього відбувається ежекція (підсмоктування) атмосферного повітря в зону кавітації через канали лопатів ротора і канал порожнистого вала, підвищується інтенсивність утворення кавітаційних пузирчиків і поліпшується процес очищення води флотацією Особливістю компонування аератора цього варіанта установки (варіант 6) є забезпечення компактності установки, що досягнута тим, що порожнистий вал встановлений у ємності без порушення ЦІЛІСНОСТІ його стінки по осі екстрактора, ротор розташований безпосередньо під розтрубом, а герметичний привод (електродвигун) занурений у воду і встановлений усередині ємності Цей варіант виконання також як і базовий збільшує ресурс роботи установки і знижує витрати на и обслуговування Цей варіант виконання додатково дозволяє понизити центр мас установки для підвищення її СТІЙКОСТІ, а також спрощує компонування, експлуатацію й обслуговування аератора й установки в цілому Крім того, установка для очищення води флотацією (варіант 6) має й ІНШІ ВІДМІТНІ ВІД про тотипу ознаки, що розвивають, доповнюють і характеризують винахід у модифікованому варіанті виконання його конструкції і компонування В установці для очищення води флотацією (варіант 6), ВІДПОВІДНО до винаходу, порожнистий вал виконаний з еластичного матеріалу Виконання порожнистого вала з еластичного матеріалу забезпечує йому гнучкість і при обертанні він автоматично встановлюється в оптимальному положенні При роботі гнучкий порожнистий вал не створює поперечного биття й обертається разом з ротором з мінімальним шумовим ефектом Установка для очищення води флотацією (варіант 6), ВІДПОВІДНО до винаходу, додатково постачена перегородкою, установленою поперек ємності між розтрубом екстрактора і ротором, і 13 54837 виконаною з отвором, розташованим під розтрубом екстрактора Така перегородка забезпечує спрямований висхідний рух пузирчиків повітря через отвір перегородки до розтруба екстрактора, що інтенсифікує процес і ефективність очищення води і підвищує продуктивність установки Поставлена задача вирішується також тим, що в установці для очищення води флотацією (варіант 7), що містить ємність для води, усередині якої встановлені аератор і вертикально розташований екстрактор, постачений унизу розтрубом для уловлювання пузирчиків повітря з аератора, а вгорі приймачем піни, ВІДПОВІДНО ДО винаходу, аератор виконаний у вигляді приводного порожнистого вала, установленого горизонтально усередині ємності нижче розтруба, при цьому середня частина порожнистого вала постачена ротором з порожнистими лопатями, розташованим під розтрубом екстрактора, одна кінцева частина порожнистого вала герметично пропущена через отвір, виконаний у СТІНЦІ ЄМНОСТІ, І постачена приводом його обертання, установленим зовні ємності, а інша кінцева частина порожнистого вала зчленована з повітрязабірною трубкою, установленою вертикально і нерухомо зовні ємності і постаченою унизу відводом, герметично пропущеним через отвір, виконаний у СТІНЦІ ємності, причому інша кінцева частина порожнистого вала герметично з'єднана з можливістю обертання з відводом повітрязабірної трубки, а канали лопатів ротора сполучені с атмосферою через канал порожнистого вала і канали відводу і повітрязабірної трубки, верхній кінець якої розташований вище рівня води в ємності Таке конструктивне виконання аератора цього варіанта установки (варіант 7) забезпечує створення кавітаційних пузирчиків повітря у воді, що очищається, лопатями ротора безпосередньо під розтрубом Механізм утворення кавітаційних пузирчиків аналогічний базовому варіанту установки (варіант 1) Навколо лопатів обертового ротора створюється розрядження, тобто тиск знижується і стає нижче атмосферного Цей процес викликає кавітацію, у результаті якої навколо лопатів обертового ротора у воді утворюються порожнини заповнені повітрям кавітаційні пузирчики, що формують зону кавітації За рахунок цього відбувається ежекція (підсмоктування) атмосферного повітря в зону кавітації через канали лопатів ротора і канали відводу і повітрязабірної трубки, підвищується інтенсивність утворення кавітаційних пузирчиків і поліпшується процес очищення води флотацією Особливістю цього компонування установки (варіант 7) є те, що порожнистий вал розташований горизонтально, одна його кінцева частина герметично пропущена через отвір, виконаний у СТІНЦІ ємності, а інша його кінцева частина герметично з'єднана з можливістю обертання з відводом повітрязабірної трубки, а його привод (електродвигун) установлений зовні збоку ємності і з'єднаний з кінцевою частиною порожнистого 14 вала Цей варіант виконання також як і базовий збільшує ресурс роботи установки і знижує витрати на и обслуговування Цей варіант виконання додатково дозволяє понизити центр мас установки для підвищення її СТІЙКОСТІ, а також спрощує компонування і технічне обслуговування привода Крім того, установка для очищення води флотацією (варіант 7) має й ІНШІ ВІДМІТНІ ВІД про тотипу ознаки, що розвивають, доповнюють і характеризують винахід у модифікованому варіанті виконання його конструкції і компонування В установці для очищення води флотацією (варіант 7), ВІДПОВІДНО ДО винаходу, порожнистий вал виконаний з еластичного матеріалу Виконання порожнистого вала з еластичного матеріалу забезпечує йому гнучкість і при обертанні він автоматично встановлюється в оптимальному положенні При роботі гнучкий порожнистий вал не створює поперечного биття й обертається разом з ротором з мінімальним шумовим ефектом Поставлена задача зважується також тим, що в установці для очищення води флотацією (варіант 8), що містить ємність для води, усередині якої встановлені аератор і вертикально розташований екстрактор, постачений унизу розтрубом для уловлювання пузирчиків повітря з аератора, а вгорі приймачем піни, ВІДПОВІДНО ДО винаходу, аератор виконаний у вигляді приводного порожнистого вала, установленого горизонтально усередині ємності нижче розтруба, при цьому середня частина порожнистого вала постачена ротором з порожнистимилопатями, розташованим під розтрубом екстрактора, одна кінцева частина порожнистого вала постачена герметичним приводом його обертання, встановленим усередині ємності, а інша кінцева частина порожнистого вала зчленована з повітрозабірною трубкою, установленою вертикально і нерухомо зовні ємності і постаченою унизу відводом, герметично пропущеним через отвір, виконаний у СТІНЦІ ЄМНОСТІ, причому інша кінцева частина порожнистого вала герметично з'єднана з можливістю обертання з відводом повітрязабірної трубки, а канали лопатів ротора сполучені з атмосферою через канал порожнистого вала і канали відводу і повітрязабірної трубки, верхній кінець якої розташований вище рівня води в ємності Таке конструктивне виконання аератора цього варіанта установки (варіант 8) забезпечує створення кавітаційних пузирчиків повітря у воді, що очищається, лопатями ротора безпосередньо під розтрубом Механізм утворення кавітаційних пузирчиків аналогічний базовому варіанту установки (варіант 1) Навколо лопатів обертового ротора створюється розрядження, тобто тиск знижується і стає нижче атмосферного Цей процес викликає кавітацію, у результаті якої навколо лопатів обертового ротора у воді утворюються порожнини заповнені повітрям кавітаційні пузирчики, що формують зону кавітації 54837 16 15 За рахунок цього відбувається ежекція (підйого обертання, установленим зовні ємності 1, а смоктування) атмосферного повітря в зону кавінижня кінцева частина постачена ротором 8 з тації через канали лопатів ротора, канал порожпорожнистими лопатями 9, розташованим нижче нистого вала і канали відводу і повітрязабірної розтруба 4 екстрактора 3, при цьому канали лотрубки, підвищується інтенсивність утворення патів 9 ротора 8 сполучені з атмосферою через кавітаційних пузирчиків і поліпшується процес канал порожнистого вала 6 і бічний отвір 10, виочищення води флотацією конаний у верхній кінцевій частині порожнистого вала 6 Особливістю компонування аератора цього варіанта установки (варіант 8) є те, що порожнисПривод 7 виконаний у вигляді електродвигутий вал установлений горизонтально з'єднаний із на приводом без порушення ЦІЛІСНОСТІ стінки ємносПорожнистий вал 6 виконаний з еластичного ті, а герметичний привод (електродвигун) занурематеріалу, наприклад поліпропілену ний у воду і встановлений усередині ємності Установка може бути додатково постачена перегородкою 11, установленою поперек ємності Цей варіант виконання також як і базовий 1 між розтрубом 4 екстрактора 3 і ротором 8 і збільшує ресурс роботи установки і знижує вивиконаною з двома отворами 12, 13, при цьому трати на и обслуговування один отвір 12 перегородки 11 розташовано під Цей варіант виконання додатково дозволяє розтрубом 4 екстрактора 3, а інший отвір 13 пепонизити центр мас установки для підвищення її регородки розташовано по осі порожнистого вала СТІЙКОСТІ, а також спрощує компонування, експлу6 і через нього (13) пропущений порожнистий вал атацію й обслуговування аератора й установки в 6 з ротором 8 цілому Крім того, установка для очищення води Перегородка 11 може бути встановлена горифлотацією (варіант 8) має й ІНШІ ВІДМІТНІ ВІД прозонтально чи похило тотипу ознаки, що розвивають, доповнюють і хаУстановка для очищення води флотацією рактеризують винахід у модифікованому варіанті (варіант 2) містить (фіг 2) ємність 1 для води, виконання його конструкції і компонування усередині якої встановлені аератор 2 і вертикально розташований екстрактор 3, постачений В установці для очищення води флотацією унизу розтрубом 4 для уловлювання пузирчиків (варіант 8), ВІДПОВІДНО ДО винаходу, порожнистий повітря з аератора 2, а вгорі приймачем 5 піни вал виконаний з еластичного матеріалу Виконання порожнистого вала з еластичного Аератор 2 виконаний у вигляді приводного матеріалу забезпечує йому гнучкість і при оберпорожнистого вала 6, установленого паралельно танні він автоматично встановлюється в оптимаекстрактору 3, верхня кінцева частина якого розльному положенні ташована вище ємності 1, нижня кінцева частина герметично пропущена через отвір, виконаний у При роботі гнучкий порожнистий вал не стводні ємності 1, і постачена приводом 7 його оберрює поперечного биття й обертається разом з тання, установленим зовні ємності 1, а середня ротором з мінімальним шумовим ефектом частина постачена ротором 8 з порожнистими Надалі винахід пояснюється докладним опилопатями 9, розташованим нижче розтруба 4 сом усіх варіантів здійснення установки для очиекстрактора 3, при цьому канали лопатів 9 ротощення води флотацією (варіанти 1 - 8) з посира 8 сполучені з атмосферою через канал порожланнями на прикладеш креслення нистого вала 6 На фіг 1 зображена установка для очищення води флотацією (варіант 1), загальний вигляд Привод 7 виконаний у вигляді електродвигуна На фіг 2 зображена установка для очищення води флотацією (варіант 2), загальний вигляд Порожнистий вал 6 виконаний з еластичного матеріалу, наприклад поліпропілену На фіг 3 зображена установка для очищення води флотацією (варіант 3), загальний вигляд Установка може бути додатково постачена перегородкою 11, установленою поперек ємності На фіг 4 зображена установка для очищення 1 між розтрубом 4 екстрактора 3 і ротором 8 і води флотацією (варіант 4), загальний вигляд виконаною з двома отворами 12, 13, при цьому На фіг 5 зображена установка для очищення один отвір 12 перегородки 11 розташовано під води флотацією (варіант 5), загальний вигляд розтрубом 4 екстрактора 3, а інший отвір 13 пеНа фіг 6 зображена установка для очищення регородки розташовано по осі порожнистого вала води флотацією (варіант 6), загальний вигляд 6 і через нього (13) пропущений порожнистий вал На фіг 7 зображена установка для очищення 6 з ротором 8 води флотацією (варіант 7), загальний вигляд На фіг 8 зображена установка для очищення Перегородка 11 може бути встановлена гориводи флотацією (варіант 8), загальний вигляд зонтально чи похило Установка для очищення води флотацією Установка для очищення води флотацією (варіант 1) містить (фиг 1) ємність 1 для води, (варіант 3) містить (фіг 3) ємність 1 для води, усередині якої встановлені аератор 2 і вертикаусередині якої встановлені аератор 2 і вертикально розташований екстрактор 3, постачений льно розташований екстрактор 3, постачений унизу розтрубом 4 для уловлювання пузирчиків унизу розтрубом 4 для уловлювання пузирчиків повітря з аератора 2, а вгорі приймачем 5 піни повітря з аератора 2, а вгорі приймачем 5 піни Аератор 2 виконаний у вигляді приводного Аератор 2 виконаний у вигляді приводного порожнистого вала 6, установленого паралельно порожнистого вала 6, установленого паралельно екстрактору 3, верхня кінцева частина якого розекстрактору 3, верхня кінцева частина якого розташована вище ємності 1 і постачена приводом 7 ташована вище ємності 1, нижня кінцева частина 54837 18 17 постачена герметичним приводом 7 його оберленим зовні ємності 1, а середня частина постатання, встановленим усередині ємності 1, а сечена ротором 8 з порожнистими лопатями 9, розредня частина постачена ротором 8 з порожнисташованим нижче розтруба 4 екстрактора 3 при тими лопатями 9, розташованим нижче розтруба цьому канали лопатів 9 ротора 8 сполучені з атмосферою через канал порожнистого вала 6 4 екстраісгора 3, при цьому канали лопатів 9 ротора 8 сполучені з атмосферою через канал поПривод 7 виконаний у вигляді електродвигурожнистого вала 6 на Привод 7 виконаний у вигляді герметичного Порожнистий вал 6 виконаний з еластичного електродвигуна матеріалу, наприклад поліпропілену Порожнистий вал 6 виконаний з еластичного Установка може бути додатково постачена матеріалу, наприклад поліпропілену перегородкою 11, установленою поперек ємності 1 між розтрубом 4 екстрактора 3 і ротором 8, і Установка може бути додатково постачена виконаною з отвором 12, розташованим під розперегородкою 11, установленою упоперек ємнострубом 4 екстрактора З ті 1 між розтрубом 4 екстрактора 3 і ротором 8 і виконаною з двома отворами 12, 13, при цьому При цьому порожнистий вал 6 з ротором 8 один отвір 12 перегородки 11 розташовано під пропущені через отвір 12 перегородки 11 розтрубом 4 екстрактора 3, а інший отвір 13 пеПерегородка 11 може бути встановлена горирегородки розташовано по осі порожнистого вала зонтально чи похило 6 і через нього (13) пропущений порожнистий вал Установка для очищення води флотацією 6 з ротором 8 (варіант 6) містить (фіг 6) ємність 1 для води, усередині якої встановлені аератор 2 і вертикаПерегородка 11 може бути встановлена горильно розташований екстрактор 3, постачений зонтально чи похило унизу розтрубом 4 для уловлювання пузирчиків Установка для очищення води флотацією повітря з аератора 2, а вгорі приймачем 5 піни (варіант 4) містить (фіг 4) ємність 1 для води, усередині якої встановлені аератор 2 і вертикаАератор 2 виконаний у вигляді приводного льно розташований екстрактор 3, постачений порожнистого вала 6, встановленого усередині і унизу розтрубом 4 для уловлювання пузирчиків по осі екстрактора 3, верхня кінцева частина якоповітря з аератора 2, а вгорі приймачем 5 піни го пропущена через отвір, виконаний у приймачі 5 піни, нижня кінцева частина постачена гермеАератор 2 виконаний у вигляді приводного тичним приводом 7 його обертання, встановлепорожнистого вала 6, встановленого усередині і ним усередині ємності 1, а середня частина попо осі екстрактора 3, верхня кінцева частина якостачена ротором 8 з порожнистими лопатями 9, го пропущена через отвір, виконаний у приймачі розташованим нижче розтруба 4 екстрактора З, 5 піни, і постачена приводом 7 його обертання, при цьому канали лопатів 9 ротора 8 сполучені з установленим зовні приймача 5 піни, а нижня атмосферою через канал порожнистого вала 6 кінцева частина постачена ротором 8 з порожнистими лопатями 9, розташованим нижче розтруба Привод 7 виконаний у вигляді герметичного електродвигуна 4 екстрактора 3, при цьому канали лопатів 9 ротора 8 сполучені з атмосферою через канал поПорожнистий вал 6 виконаний з еластичного рожнистого вала 6 і бічний отвір 10, виконаний у матеріалу, наприклад поліпропілену верхній кінцевій частині порожнистого вала 6 Установка може бути додатково постачена перегородкою 11, установленою поперек ємності Привод 7 виконаний у вигляді електродвигу1 між розтрубом 4 екстрактора 3 і ротором 8, і на виконаною з отвором 12, розташованим під розПорожнистий вал 6 виконаний з еластичного трубом 4 екстрактора З матеріалу, наприклад поліпропілену Установка може бути додатково постачена При цьому порожнистий вал 6 з ротором 8 перегородкою 11, установленою поперек ємності пропущені через отвір 12 перегородки 11 1 між розтрубом 4 екстрактора 3 і ротором 8, і Перегородка 11 може бути встановлена горивиконаною з отвором 12, розташованим під роззонтально чи похило трубом 4 екстрактора З Установка для очищення води флотацією (варіант 7) містить (фіг 7) ємність 1 для води, При цьому порожнистий вал 6 з ротором 8 усередині якої встановлені аератор 2 і вертикапропущені через отвір 12 перегородки 11 льно розташований екстрактор 3, постачений Перегородка 11 може бути встановлена гориунизу розтрубом 4 для уловлювання пузирчиків зонтально чи похило повітря з аератора 2, а вгорі приймачем 5 піни Установка для очищення води флотацією (варіант 5) містить (фіг 5) ємність 1 для води, Аератор 2 виконаний у вигляді приводного усередині якої встановлені аератор 2 і вертикапорожнистого вала 6, установленого горизонтально розташований екстрактор 3, постачений льно усередині ємності 1 нижче розтруба 4, при унизу розтрубом 4 для уловлювання пузирчиків цьому середня частина порожнистого вала 6 поповітря з аератора 2, а вгорі приймачем 5 піни стачена ротором 8 з порожнистими лопатями 9, розташованим під розтрубом 4 екстрактора З, Аератор 2 виконаний у вигляді приводного одна кінцева частина порожнистого вала 6 герпорожнистого вала 6, встановленого усередині і метично пропущена через отвір, виконаний у стіпо осі екстрактора 3, верхня кінцева частина яконці ємності 1, і постачена приводом 7 його оберго пропущена через отвір, виконаний у приймачі тання, установленим зовні ємності 1, а інша 5 піни, нижня кінцева частина герметично пропукінцева частина порожнистого вала 6 зчленована щена через отвір, виконаний у дні ємності 1, і з повітрязабірною трубкою 14, установленою вепостачена приводом 7 його обертання, установ 19 ртикально і нерухомо зовні ємності 1 і постаченою унизу відводом 15 герметично пропущеним через отвір, виконаний у СТІНЦІ ЄМНОСТІ 1, причому інша кінцева частина порожнистого вала 6 герметично з'єднана з можливістю обертання з відводом 15 повітрязабірної трубки 14, а канали лопатів 9 ротора 8 сполучені з атмосферою через канал порожнистого вала 6 і канали відводу 15 і повітрязабірної трубки 14, верхній кінець якої розташований вище рівня води в ємності 1 Привод 7 виконаний у вигляді електродвигуна Порожнистий вал 6 виконаний з еластичного матеріалу, наприклад поліпропілену Установка для очищення води флотацією (варіант 8) містить (фіг 8) ємність 1 для води, усередині якої встановлені аератор 2 і вертикально розташований екстрактор 3, постачений унизу розтрубом 4 для уловлювання пузирчиків повітря з аератора 2, а вгорі приймачем 5 піни Аератор 2 виконаний у вигляді приводного порожнистого вала 6, установленого горизонтально усередині ємності 1 нижче розтруба 4, при цьому середня частина порожнистого вала 6 постачена ротором 8 з порожнистими лопатями 9, розташованим під розтрубом 4 екстрактора З, одна кінцева частина порожнистого вала 6 постачена герметичним приводом 7 його обертання, встановленим усередині ємності 1, а інша кінцева частина порожнистого вала 6 зчленована з повітрязабірною трубкою 14, установленою вертикально і нерухомо зовні ємності 1 і постаченою унизу відводом 15, герметично пропущеним через отвір, виконаний у СТІНЦІ ЄМНОСТІ 1, причому інша кінцева частина порожнистого вала герметично з'єднана з можливістю обертання з відводом 15 повітрязабірної трубки 14, а канали лопатів 9 ротора 8 сполучені з атмосферою через канал порожнистого вала 6 і канали відводу 15 і повітрязабірної трубки 14, верхній кінець якої розташований вище рівня води в ємності 1 Привод 7 виконаний у вигляді герметичного електродвигуна Порожнистий вал 6 виконаний з еластичного матеріалу, наприклад поліпропілену Установка для очищення води флотацією (варіант 1 - 8) працює (фіг 1 - 8) наступним чином Ємність 1 заповнюють водою, що очищається, і включають привод 1, виконаний у вигляді звичайного (фиг 1, 2, 4, 5, 7) або герметичного (фіг 3, 6, 8) електродвигуна, що передає обертання порожнистому валу 6 і ротору 8 з лопатями 9 Навколо лопатів 9 обертового ротора 8 створюється розрядження, тобто тиск знижується і 54837 20 стає нижче атмосферного Цей процес викликає кавітацію, у результаті якої навколо лопатів 9 обертового ротора 8 у воді утворюються порожнини заповнені повітрям кавітаційні пузирчики, що формують зону кавітації За рахунок цього відбувається ежекція (підсмоктування) атмосферного повітря в зону кавітації через канали лопатів 9 ротора 8, канал порожнистого вала 6 (фіг 1 - 8), а також бічний отвір 10 (фиг 1, 4) чи канали відводу 15 і повітрязабірної трубки 14 (фіг 7, 8), за рахунок чого підвищується інтенсивність утворення кавітаційних пузирчиків і поліпшується процес очищення води флотацією Поверхнево-активні речовини (ПАР) адсорбуються на пузирчиках повітря у воді Пузирчики повітря з ПАР уловлюються розтрубом 4 екстрактора 3 і висхідним потоком піднімаються по екстрактору 3 нагору у вигляді пузирчато-рідинного стовпа, що трансформується в серію рідинних плівок піни, що копланарно переміщаються, які складаються з концентрованих розчинів ПАР Плівки, просуваючись нагору, звільняються від надлишку води, що стікає по стінках екстрактора 3 униз, і при виході з екстрактора 3 лопаються, а витягнутий з води концентрат ПАР у вигляді піни акумулюється в приймачі 5 піни, з якого піна самопливом безупинно чи періодично віддаляється (на кресленнях не показане) По досягненні нижнього критичного рівня концентрації ПАР в об'ємі води, що очищається, у ємності 1 пузирчато-рідинний стовп утрачає здатність утворювати рідинні плівки й екстрактор З припиняє роботу, що свідчить про те, що очищення води від ПАР завершено Очищену воду з ємності 1 зливають у накопичувач і передають споживачу Потім ЄМНІСТЬ 1 знову заповнюють водою, що очищається, і процес повторюється Удосконалена конструкція установки для очищення води флотацією (варіанти 1 - 8) за рахунок виконання аератора у вигляді кавітаційного засобу - приводного ротора з порожнистими лопатями, що формує у воді, що очищається, зону кавітації, і додаткової ежекції в згадану зону кавітації повітря з атмосфери дозволяє збільшити ресурс роботи установки і знизити витрати на и обслуговування Винахід може бути здійснений в умовах промислового виробництва з використанням стандартного устаткування, звичайних комплектуючих елементів, відомих матеріалів і технології як на малих, так і на великих підприємствах 21 54837 22 Варіант 2 Варіант 1 9; 8 ' 13 23 54837 24 Варіант 5 Варіант 6 \12 Фіг.7
