Програмований циліндричний замок, обладнаний майстер-ключами

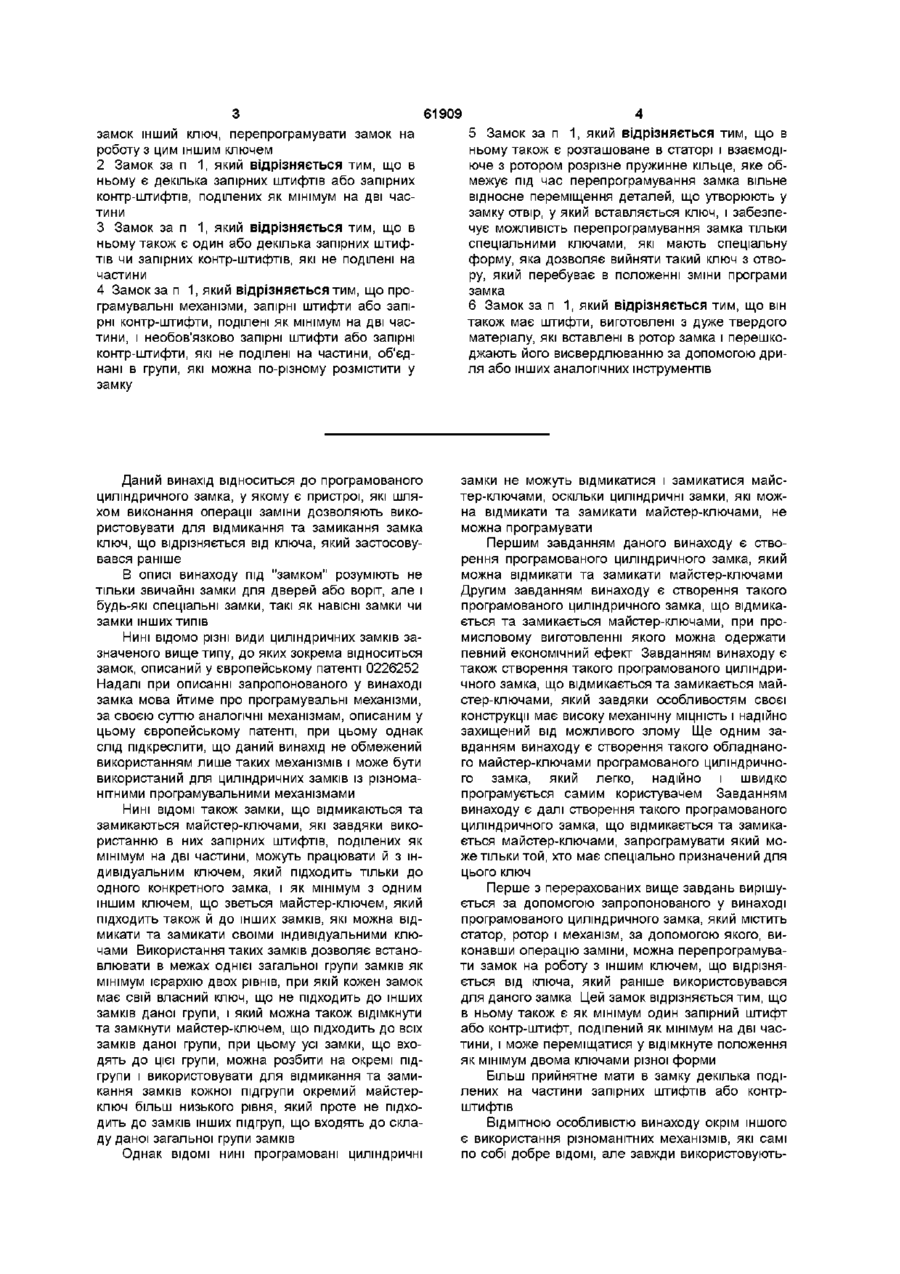

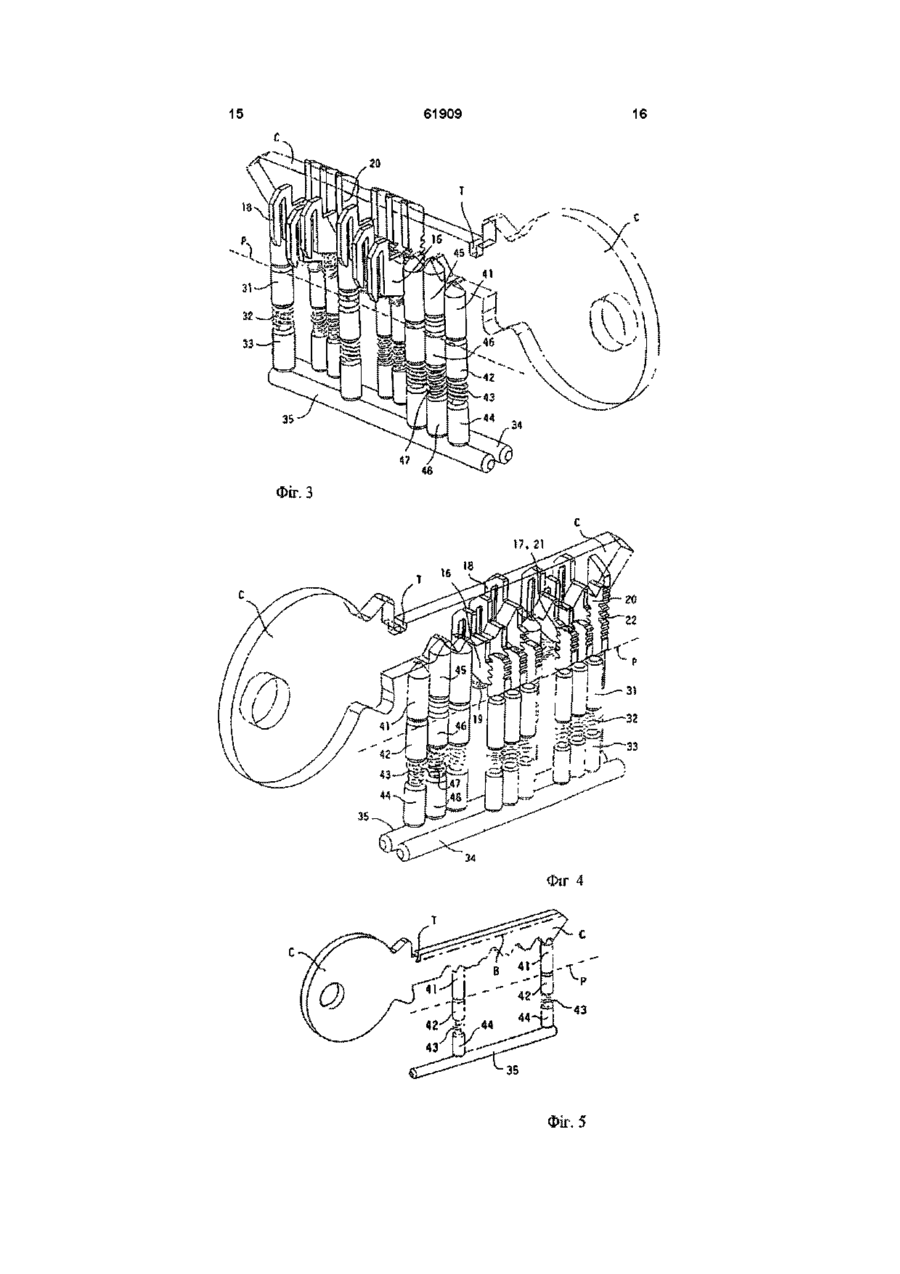

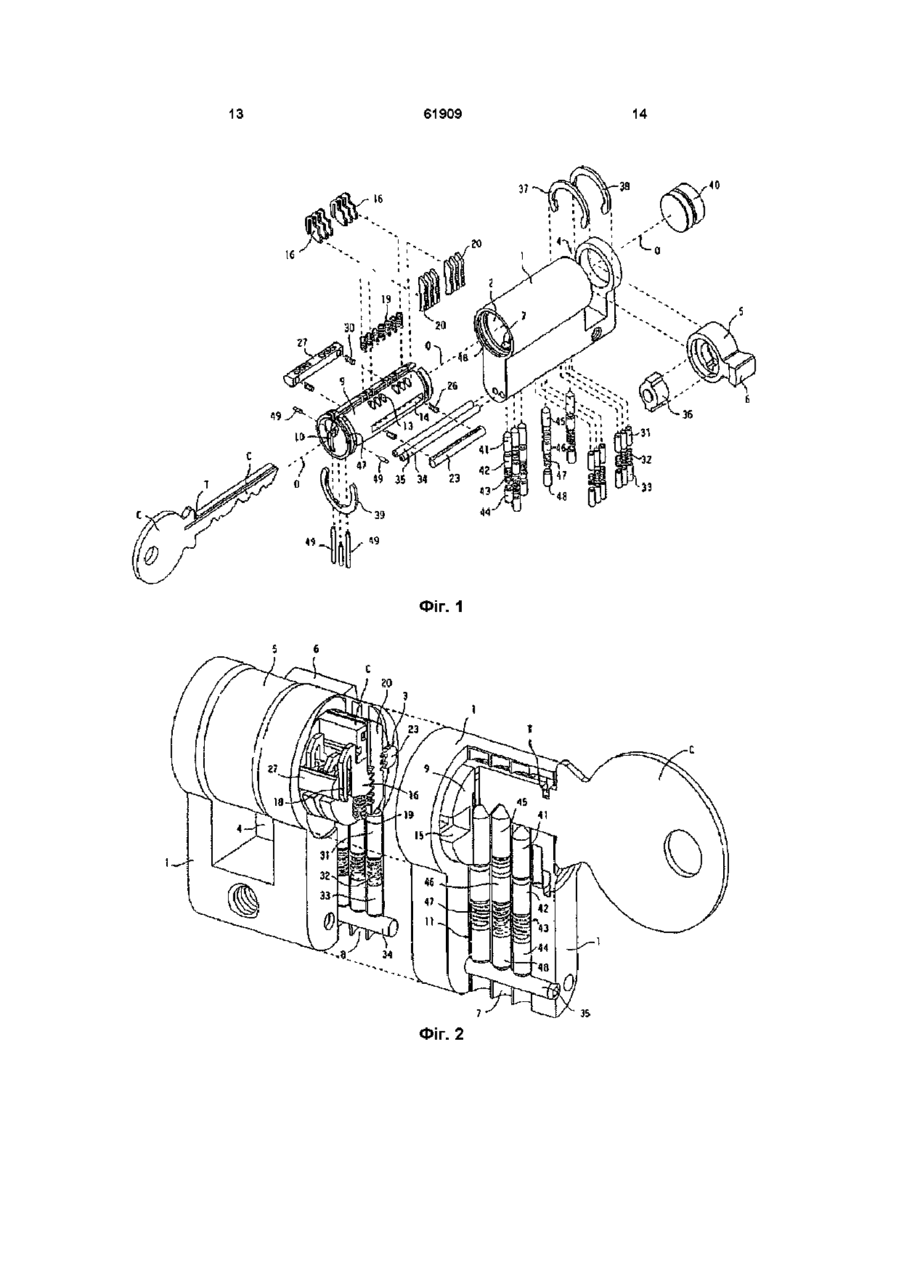

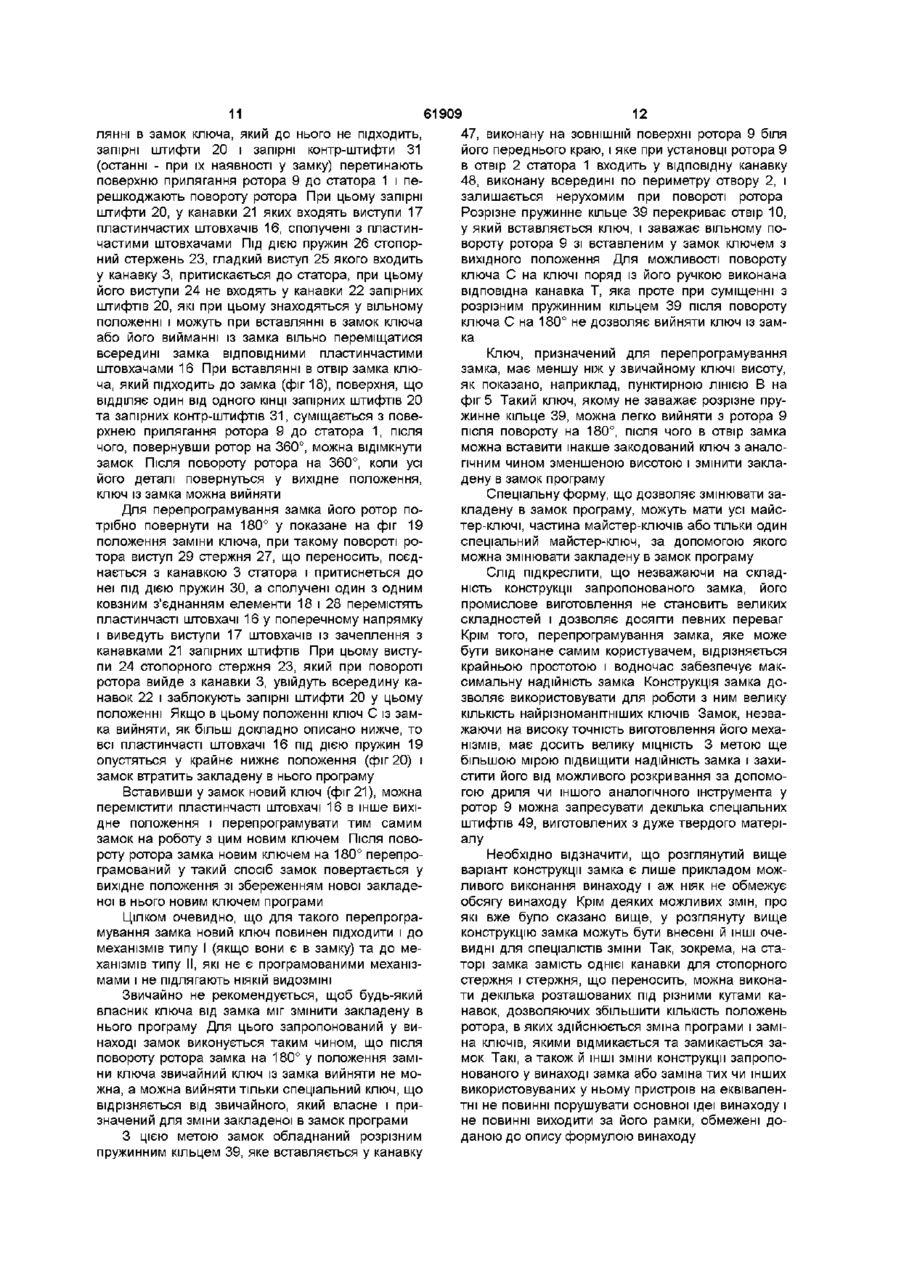

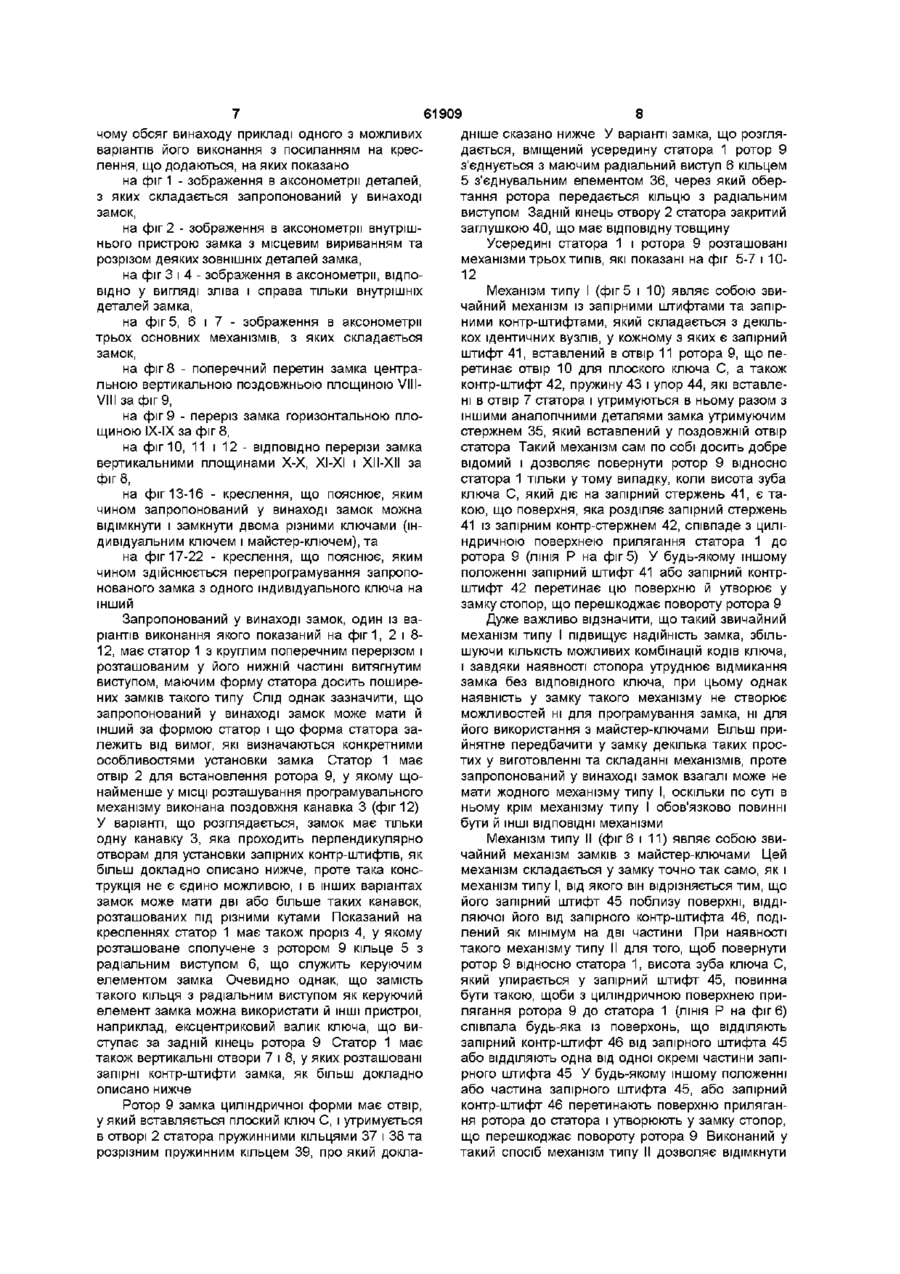

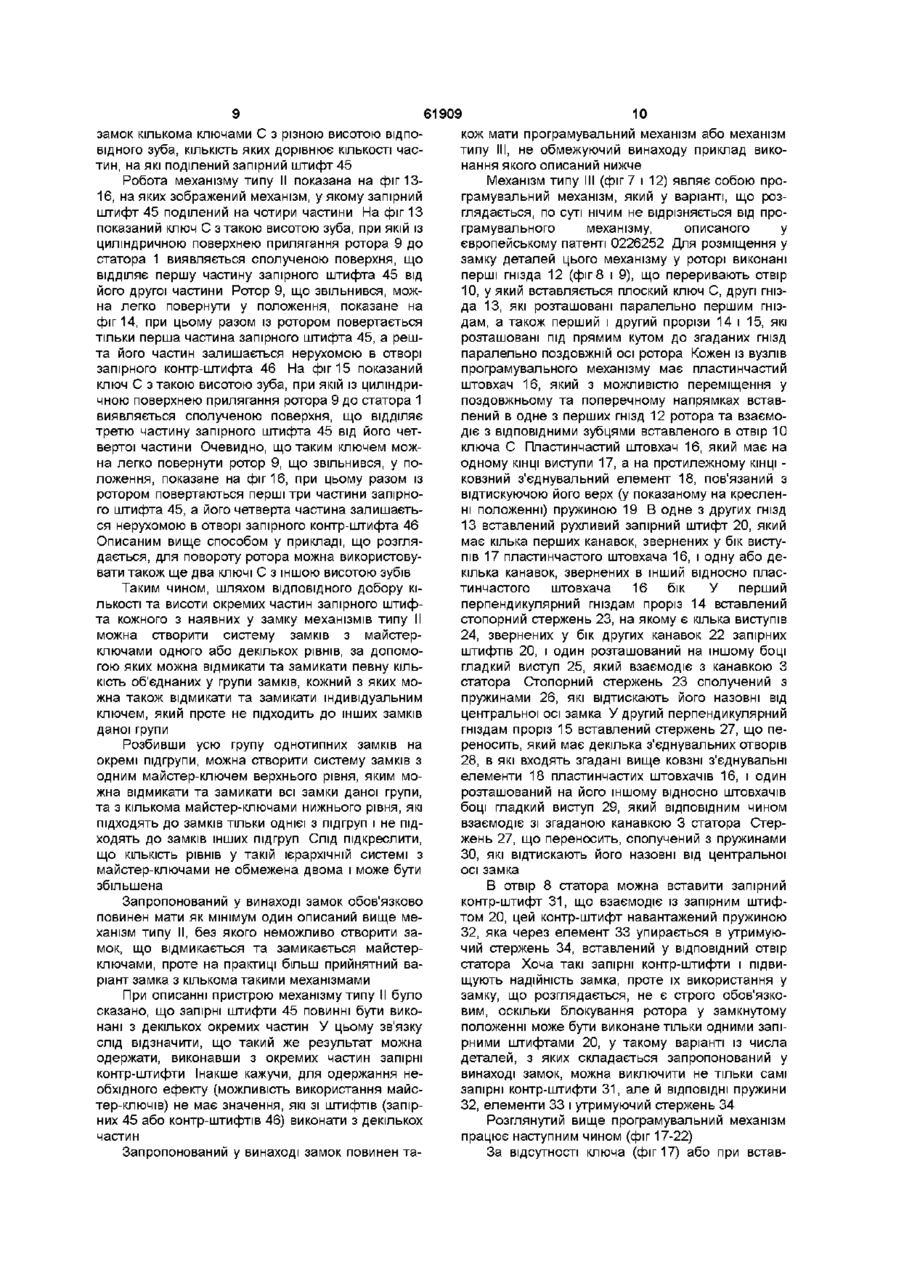

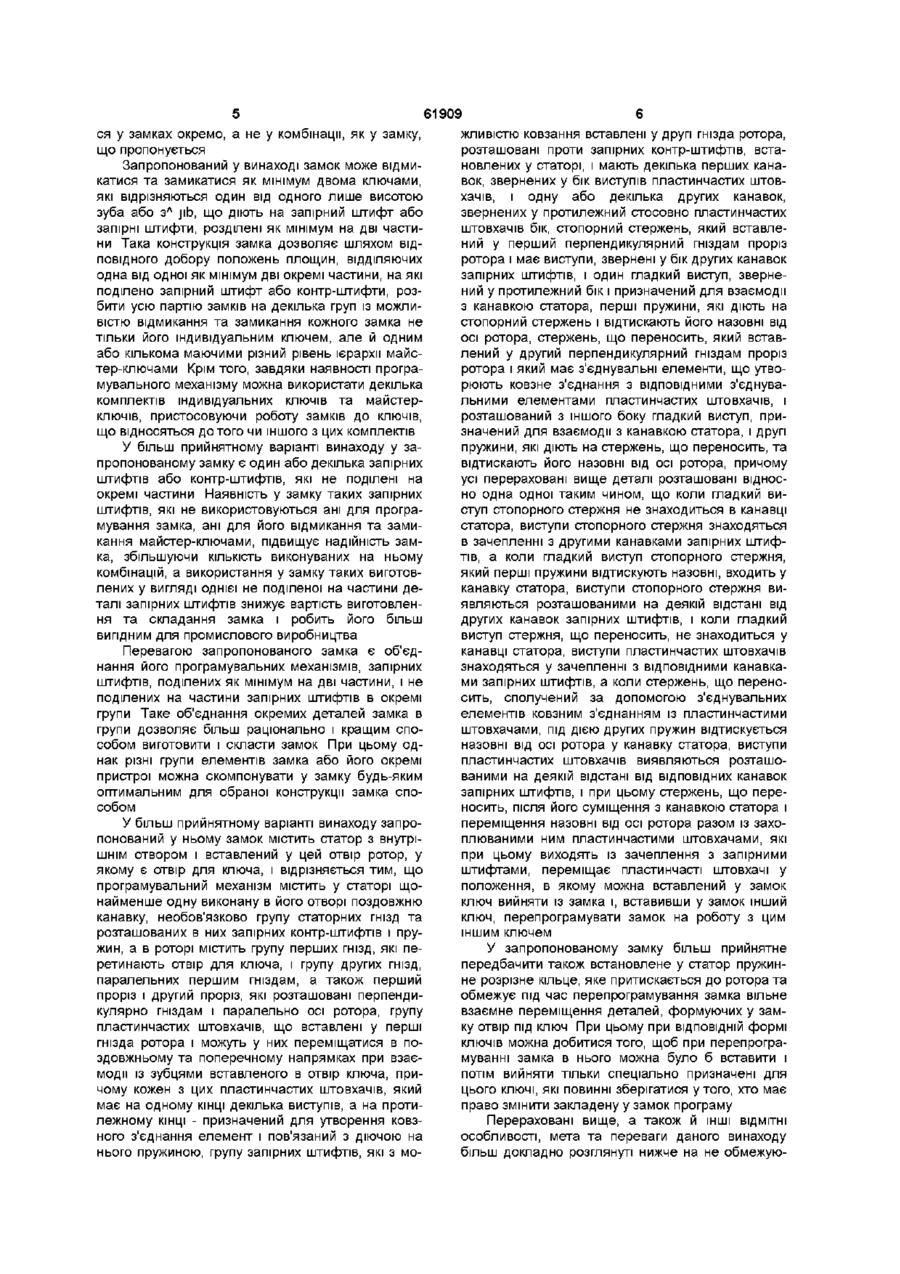

І Програмований циліндричний замок, що містить статор, у якому є отвір, вставлений в отвір статора ротор, у якому є отвір для ключа, програмувальний механізм, який дозволяє в процесі операції заміни перепрограмувати замок на роботу з іншим ключем, що відрізняється від ключа, який до цього використовувався для роботи із замком, і щонайменше один запірний штифт або контр-штифт, який поділений як мінімум на дві частини і встановлений з можливістю переміщатися у відімкнуте положення як мінімум двома ключами різної форми, який відрізняється тим, що програмувальний механізм містить у статорі щонайменше одну виконану в отворі поздовжню канавку, необов'язково групу статорних гнізд та розташованих у них запірних контрштифтів і пружин, а в роторі містить групу перших гнізд, які перетинають отвір для ключа, і групу других гнізд, паралельних першим гніздам, а також перший проріз і другий проріз, які розташовані перпендикулярно гніздам і паралельно осі ротора, групу пластинчастих штовхачів, які вставлені у перші гнізда і встановлені в них з можливістю переміщатися у поздовжньому та поперечному напрямках при взаємодії із зубцями вставленого в отвір ключа, причому кожен із цих пластинчастих штовхачів має на одному КІНЦІ декілька виступів, а на протилежному КІНЦІ - призначений для утворення ковзного з'єднання елемент і пов'язаний з діючою на нього пружиною, групу запірних штифтів, які з можливістю ковзання вставлені у другі гнізда ротора, розташовані проти запірних контр-штифтів статора і мають декілька перших канавок, звернених у бік виступів пластинчастих штовхачів, і одну або декілька других канавок, звернених у протилежний стосовно пластинчастих штовхачів бік, стопорний стрижень, який вставлений у перший перпендикулярний гніздам проріз ротора і має виступи, звернені у бік других канавок запірних штифтів, і один гладкий виступ, звернений у протилежний бік і призначений для взаємодії з канавкою статора, перші пружини, які діють на стопорний стрижень і відтискають його назовні від осі ротора, стрижень, що переносить, який вставлений у другий перпендикулярний гніздам проріз ротора і який має з'єднувальні елементи, які утворюють ковзне з'єднання з ВІДПОВІДНИМИ з'єднувальними елементами пластинчастих штовхачів, і розташований з іншого боку гладкий виступ, призначений для взаємодії з канавкою статора, і другі пружини, які діють на стрижень, що переносить, і відтискають його назовні від осі ротора, причому усі перераховані вище деталі розташовані відносно одна одної таким чином, що коли гладкий виступ стопорного стрижня не знаходиться у канавці статора, виступи стопорного стрижня знаходяться у зачепленні з другими канавками запірних штифтів, а коли стопорний стрижень під дією перших пружин відтискується назовні і його гладкий виступ входить у канавку статора, виступи стопорного стрижня виявляються розташованими на деякій відстані від других канавок запірних штифтів, і коли гладкий виступ стрижня, що переносить, не знаходиться у канавці статора, виступи пластинчастих штовхачів знаходяться у зачепленні з ВІДПОВІДНИМИ канавками запірних штифтів, а коли стрижень, що переносить, сполучений за допомогою з'єднувальних елементів ковзним з'єднанням із пластинчастими штовхачами, під дією других пружин відтискується назовні від осі ротора у канавку статора, виступи пластинчастих штовхачів виявляються розташованими на деякій відстані від ВІДПОВІДНИХ канавок запірних штифтів, і при цьому стрижень, що переносить, після його суміщення з канавкою статора і переміщення назовні від осі ротора разом із захоплюваними ним пластинчастими штовхачами, які при цьому виходять із зачеплення з запірними штифтами, переміщає пластинчасті штовхачі у положення, в якому вставлений у замок ключ можна вийняти із замка і, вставивши у О О о> (О 61909 4 замок інший КЛЮЧ, перепрограмувати замок на роботу з цим іншим ключем 2 Замок за п 1, який відрізняється тим, що в ньому є декілька запірних штифтів або запірних контр-штифтів, поділених як мінімум на дві частини 3 Замок за п 1, який відрізняється тим, що в ньому також є один або декілька запірних штифтів чи запірних контр-штифтів, які не поділені на частини 4 Замок за п 1, який відрізняється тим, що програмувальні механізми, запірні штифти або запірні контр-штифти, поділені як мінімум на дві частини, і необов'язково запірні штифти або запірні контр-штифти, які не поділені на частини, об'єднані в групи, які можна по-різному розмістити у замку 5 Замок за п 1, який відрізняється тим, що в ньому також є розташоване в статорі і взаємодіюче з ротором розрізне пружинне кільце, яке обмежує під час перепрограмування замка вільне відносне переміщення деталей, що утворюють у замку отвір, у який вставляється ключ, і забезпечує можливість перепрограмування замка тільки спеціальними ключами, які мають спеціальну форму, яка дозволяє вийняти такий ключ з отвору, який перебуває в положенні зміни програми замка 6 Замок за п 1, який відрізняється тим, що він також має штифти, виготовлені з дуже твердого матеріалу, які вставлені в ротор замка і перешкоджають його висвердлюванню за допомогою дриля або інших аналогічних інструментів Даний винахід відноситься до програмованого циліндричного замка, у якому є пристрої, які шляхом виконання операції заміни дозволяють використовувати для відмикання та замикання замка ключ, що відрізняється від ключа, який застосовувався раніше В описі винаходу під "замком" розуміють не тільки звичайні замки для дверей або воріт, але і будь-які спеціальні замки, такі як навісні замки чи замки інших типів Нині ВІДОМО різні види циліндричних замків зазначеного вище типу, до яких зокрема відноситься замок, описаний у європейському патенті 0226252 Надалі при описанні запропонованого у винаході замка мова йтиме про програмувальні механізми, за своєю суттю аналогічні механізмам, описаним у цьому європейському патенті, при цьому однак слід підкреслити, що даний винахід не обмежений використанням лише таких механізмів і може бути використаний для циліндричних замків із різноманітними програмувальними механізмами Нині ВІДОМІ також замки, що відмикаються та замикаються майстер-ключами, які завдяки використанню в них запірних штифтів, поділених як мінімум на дві частини, можуть працювати й з індивідуальним ключем, який підходить тільки до одного конкретного замка, і як мінімум з одним іншим ключем, що зветься майстер-ключем, який підходить також й до інших замків, які можна відмикати та замикати своїми індивідуальними ключами Використання таких замків дозволяє встановлювати в межах однієї загальної групи замків як мінімум ієрархію двох рівнів, при якій кожен замок має свій власний ключ, що не підходить до інших замків даної групи, і який можна також відімкнути та замкнути майстер-ключем, що підходить до всіх замків даної групи, при цьому усі замки, що входять до цієї групи, можна розбити на окремі підгрупи і використовувати для відмикання та замикання замків кожної підгрупи окремий майстерключ більш низького рівня, який проте не підходить до замків інших підгруп, що входять до складу даної загальної групи замків замки не можуть відмикатися і замикатися маистер-ключами, оскільки циліндричні замки, які можна відмикати та замикати майстер-ключами, не можна програмувати Першим завданням даного винаходу є створення програмованого циліндричного замка, який можна відмикати та замикати майстер-ключами Другим завданням винаходу є створення такого програмованого циліндричного замка, що відмикається та замикається майстер-ключами, при промисловому виготовленні якого можна одержати певний економічний ефект Завданням винаходу є також створення такого програмованого циліндричного замка, що відмикається та замикається майстер-ключами, який завдяки особливостям своєї конструкції має високу механічну МІЦНІСТЬ І надійно захищений від можливого злому Ще одним завданням винаходу є створення такого обладнаного майстер-ключами програмованого циліндричного замка, який легко, надійно і швидко програмується самим користувачем Завданням винаходу є далі створення такого програмованого циліндричного замка, що відмикається та замикається майстер-ключами, запрограмувати який може тільки той, хто має спеціально призначений для цього ключ Однак ВІДОМІ нині програмовані циліндричні Перше з перерахованих вище завдань вирішується за допомогою запропонованого у винаході програмованого циліндричного замка, який містить статор, ротор і механізм, за допомогою якого, виконавши операцію заміни, можна перепрограмувати замок на роботу з іншим ключем, що відрізняється від ключа, який раніше використовувався для даного замка Цей замок відрізняється тим, що в ньому також є як мінімум один запірний штифт або контр-штифт, поділений як мінімум на дві частини, і може переміщатися у відімкнуте положення як мінімум двома ключами різної форми Більш прийнятне мати в замку декілька поділених на частини запірних штифтів або контрштифтів ВІДМІТНОЮ особливістю винаходу окрім іншого є використання різноманітних механізмів, які самі по собі добре ВІДОМІ, але завжди використовують 61909 жливістю ковзання вставлені у другі гнізда ротора, розташовані проти запірних контр-штифтів, встановлених у статорі, і мають декілька перших канавок, звернених у бік виступів пластинчастих штовхачів, і одну або декілька других канавок, звернених у протилежний стосовно пластинчастих штовхачів бік, стопорний стержень, який вставлений у перший перпендикулярний гніздам проріз ротора і має виступи, звернені у бік других канавок запірних штифтів, і один гладкий виступ, звернений у протилежний бік і призначений для взаємодії з канавкою статора, перші пружини, які діють на стопорний стержень і відтискають його назовні від осі ротора, стержень, що переносить, який вставлений у другий перпендикулярний гніздам проріз ротора і який має з'єднувальні елементи, що утворюють ковзне з'єднання з ВІДПОВІДНИМИ з'єднувальними елементами пластинчастих штовхачів, і розташований з іншого боку гладкий виступ, призначений для взаємодії з канавкою статора, і другі пружини, які діють на стержень, що переносить, та У більш прийнятному варіанті винаходу у завідтискають його назовні від осі ротора, причому пропонованому замку є один або декілька запірних усі перераховані вище деталі розташовані відносштифтів або контр-штифтів, які не поділені на но одна одної таким чином, що коли гладкий виокремі частини Наявність у замку таких запірних ступ стопорного стержня не знаходиться в канавці штифтів, які не використовуються ані для програстатора, виступи стопорного стержня знаходяться мування замка, ані для його відмикання та замив зачепленні з другими канавками запірних штифкання майстер-ключами, підвищує надійність замтів, а коли гладкий виступ стопорного стержня, ка, збільшуючи КІЛЬКІСТЬ виконуваних на ньому який перші пружини відтискують назовні, входить у комбінацій, а використання у замку таких виготовканавку статора, виступи стопорного стержня вилених у вигляді однієї не поділеної на частини деявляються розташованими на деякій відстані від талі запірних штифтів знижує вартість виготовлендругих канавок запірних штифтів, і коли гладкий ня та складання замка і робить його більш виступ стержня, що переносить, не знаходиться у вигідним для промислового виробництва канавці статора, виступи пластинчастих штовхачів Перевагою запропонованого замка є об'єдзнаходяться у зачепленні з ВІДПОВІДНИМИ канавканання його програмувальних механізмів, запірних ми запірних штифтів, а коли стержень, що переноштифтів, поділених як мінімум на дві частини, і не сить, сполучений за допомогою з'єднувальних поділених на частини запірних штифтів в окремі елементів ковзним з'єднанням із пластинчастими групи Таке об'єднання окремих деталей замка в штовхачами, під дією других пружин відтискується групи дозволяє більш раціонально і кращим споназовні від осі ротора у канавку статора, виступи собом виготовити і скласти замок При цьому одпластинчастих штовхачів виявляються розташонак різні групи елементів замка або його окремі ваними на деякій відстані від ВІДПОВІДНИХ канавок пристрої можна скомпонувати у замку будь-яким запірних штифтів, і при цьому стержень, що переоптимальним для обраної конструкції замка споносить, після його суміщення з канавкою статора і собом переміщення назовні від осі ротора разом із захоплюваними ним пластинчастими штовхачами, які У більш прийнятному варіанті винаходу запропри цьому виходять із зачеплення з запірними понований у ньому замок містить статор з внутріштифтами, переміщає пластинчасті штовхачі у шнім отвором і вставлений у цей отвір ротор, у положення, в якому можна вставлений у замок якому є отвір для ключа, і відрізняється тим, що ключ вийняти із замка і, вставивши у замок інший програмувальний механізм містить у статорі щоключ, перепрограмувати замок на роботу з цим найменше одну виконану в його отворі поздовжню іншим ключем канавку, необов'язково групу статорних гнізд та розташованих в них запірних контр-штифтів і пружин, а в роторі містить групу перших гнізд, які пеУ запропонованому замку більш прийнятне ретинають отвір для ключа, і групу других гнізд, передбачити також встановлене у статор пружинпаралельних першим гніздам, а також перший не розрізне кільце, яке притискається до ротора та проріз і другий проріз, які розташовані перпендиобмежує під час перепрограмування замка вільне кулярно гніздам і паралельно осі ротора, групу взаємне переміщення деталей, формуючих у зампластинчастих штовхачів, що вставлені у перші ку отвір під ключ При цьому при ВІДПОВІДНІЙ формі гнізда ротора і можуть у них переміщатися в поключів можна добитися того, щоб при перепрограздовжньому та поперечному напрямках при взаємуванні замка в нього можна було б вставити і модії із зубцями вставленого в отвір ключа, припотім вийняти тільки спеціально призначені для чому кожен з цих пластинчастих штовхачів, який цього ключі, які повинні зберігатися у того, хто має має на одному КІНЦІ декілька виступів, а на протиправо змінити закладену у замок програму лежному КІНЦІ - призначений для утворення ковзПерераховані вище, а також й ІНШІ ВІДМІТНІ ного з'єднання елемент і пов'язаний з діючою на особливості, мета та переваги даного винаходу нього пружиною, групу запірних штифтів, які з мобільш докладно розглянуті нижче на не обмежуюся у замках окремо, а не у комбінації, як у замку, що пропонується Запропонований у винаході замок може відмикатися та замикатися як мінімум двома ключами, які відрізняються один від одного лише висотою Л зуба або з jib, що діють на запірний штифт або запірні штифти, розділені як мінімум на дві частини Така конструкція замка дозволяє шляхом ВІДПОВІДНОГО добору положень площин, відділяючих одна від одної як мінімум дві окремі частини, на які поділено запірний штифт або контр-штифти, розбити усю партію замків на декілька груп із можливістю відмикання та замикання кожного замка не тільки його індивідуальним ключем, але й одним або кількома маючими різний рівень ієрархи майстер-ключами Крім того, завдяки наявності програмувального механізму можна використати декілька комплектів індивідуальних ключів та майстерключів, пристосовуючи роботу замків до ключів, що відносяться до того чи іншого з цих комплектів 61909 8 чому обсяг винаходу прикладі одного з можливих дніше сказано нижче У варіанті замка, що розгляваріантів його виконання з посиланням на кресдається, вміщений усередину статора 1 ротор 9 лення, що додаються, на яких показано з'єднується з маючим радіальний виступ 6 кільцем 5 з'єднувальним елементом 36, через який оберна фіг 1 - зображення в аксонометрії деталей, тання ротора передається кільцю з радіальним з яких складається запропонований у винаході виступом Задній кінець отвору 2 статора закритий замок, заглушкою 40, що має відповідну товщину на фіг 2 - зображення в аксонометрії внутрішнього пристрою замка з місцевим вириванням та Усередині статора 1 і ротора 9 розташовані розрізом деяких ЗОВНІШНІХ деталей замка, механізми трьох типів, які показані на фіг 5-7 і 1012 на фіг 3 і 4 - зображення в аксонометрії, ВІДПОВІДНО у вигляді зліва і справа тільки внутрішніх Механізм типу І (фіг 5 і 10) являє собою звидеталей замка, чайний механізм із запірними штифтами та запірними контр-штифтами, який складається з декільна фіг 5, 6 і 7 - зображення в аксонометрії кох ідентичних вузлів, у кожному з яких є запірний трьох основних механізмів, з яких складається штифт 41, вставлений в отвір 11 ротора 9, що пезамок, ретинає отвір 10 для плоского ключа С, а також на фіг 8 - поперечний перетин замка центраконтр-штифт 42, пружину 43 і упор 44, які вставлельною вертикальною поздовжньою площиною VIIIні в отвір 7 статора і утримуються в ньому разом з VIII за фіг 9, іншими аналогічними деталями замка утримуючим на фіг 9 - переріз замка горизонтальною плостержнем 35, який вставлений у поздовжній отвір щиною ІХ-ІХ за фіг 8, статора Такий механізм сам по собі досить добре на фіг 10, 11 і 12 - ВІДПОВІДНО перерізи замка відомий і дозволяє повернути ротор 9 відносно вертикальними площинами Х-Х, ХІ-ХІ і ХІІ-ХІІ за статора 1 тільки утому випадку, коли висота зуба фіг 8, ключа С, який діє на запірний стержень 41, є тана фіг 13-16 - креслення, що пояснює, яким кою, що поверхня, яка розділяє запірний стержень чином запропонований у винаході замок можна 41 із запірним контр-стержнем 42, співпаде з цилівідімкнути і замкнути двома різними ключами (інндричною поверхнею прилягання статора 1 до дивідуальним ключем і майстер-ключем), та ротора 9 (ЛІНІЯ Р на фіг 5) У будь-якому іншому на фіг 17-22 - креслення, що пояснює, яким положенні запірний штифт 41 або запірний контрчином здійснюється перепрограмування запропоштифт 42 перетинає цю поверхню й утворює у нованого замка з одного індивідуального ключа на замку стопор, що перешкоджає повороту ротора 9 інший Запропонований у винаході замок, один із варіантів виконання якого показаний на фіг1, 2 і 812, має статор 1 з круглим поперечним перерізом і розташованим у його нижній частині витягнутим виступом, маючим форму статора досить поширених замків такого типу Слід однак зазначити, що запропонований у винаході замок може мати й інший за формою статор і що форма статора залежить від вимог, які визначаються конкретними особливостями установки замка Статор 1 має отвір 2 для встановлення ротора 9, у якому щонайменше у МІСЦІ розташування програмувального механізму виконана поздовжня канавка 3 (фіг 12) У варіанті, що розглядається, замок має тільки одну канавку 3, яка проходить перпендикулярно отворам для установки запірних контр-штифтів, як більш докладно описано нижче, проте така конструкція не є єдино можливою, і в інших варіантах замок може мати дві або більше таких канавок, розташованих під різними кутами Показаний на кресленнях статор 1 має також проріз 4, у якому розташоване сполучене з ротором 9 кільце 5 з радіальним виступом 6, що служить керуючим елементом замка Очевидно однак, що замість такого кільця з радіальним виступом як керуючий елемент замка можна використати й ІНШІ пристрої, наприклад, ексцентриковий валик ключа, що виступає за задній кінець ротора 9 Статор 1 має також вертикальні отвори 7 і 8, у яких розташовані запірні контр-штифти замка, як більш докладно описано нижче Ротор 9 замка циліндричної форми має отвір, у який вставляється плоский ключ С, і утримується в отворі 2 статора пружинними кільцями 37 і 38 та розрізним пружинним кільцем 39, про який докла Дуже важливо відзначити, що такий звичайний механізм типу І підвищує надійність замка, збільшуючи КІЛЬКІСТЬ можливих комбінацій кодів ключа, і завдяки наявності стопора утруднює відмикання замка без ВІДПОВІДНОГО ключа, при цьому однак наявність у замку такого механізму не створює можливостей ні для програмування замка, ні для його використання з майстер-ключами Більш прийнятне передбачити у замку декілька таких простих у виготовленні та складанні механізмів, проте запропонований у винаході замок взагалі може не мати жодного механізму типу І, оскільки по суті в ньому крім механізму типу І обов'язково повинні бути й ІНШІ ВІДПОВІДНІ механізми Механізм типу II (фіг 6 і 11) являє собою звичайний механізм замків з майстер-ключами Цей механізм складається у замку точно так само, як і механізм типу І, від якого він відрізняється тим, що його запірний штифт 45 поблизу поверхні, відділяючої його від запірного контр-штифта 46, поділений як мінімум на дві частини При наявності такого механізму типу II для того, щоб повернути ротор 9 відносно статора 1, висота зуба ключа С, який упирається у запірний штифт 45, повинна бути такою, щоби з циліндричною поверхнею прилягання ротора 9 до статора 1 (ЛІНІЯ Р на фіг 6) співпала будь-яка із поверхонь, що ВІДДІЛЯЮТЬ запірний контр-штифт 46 від запірного штифта 45 або ВІДДІЛЯЮТЬ одна від одної окремі частини запірного штифта 45 У будь-якому іншому положенні або частина запірного штифта 45, або запірний контр-штифт 46 перетинають поверхню прилягання ротора до статора і утворюють у замку стопор, що перешкоджає повороту ротора 9 Виконаний у такий спосіб механізм типу II дозволяє відімкнути 61909 замок кількома ключами С з різною висотою ВІДПОВІДНОГО зуба, КІЛЬКІСТЬ яких дорівнює КІЛЬКОСТІ час тин, на які поділений запірний штифт 45 Робота механізму типу II показана на фіг 1316, на яких зображений механізм, у якому запірний штифт 45 поділений на чотири частини На фіг 13 показаний ключ С з такою висотою зуба, при якій із циліндричною поверхнею прилягання ротора 9 до статора 1 виявляється сполученою поверхня, що ВІДДІЛЯЄ першу частину запірного штифта 45 від його другої частини Ротор 9, що звільнився, можна легко повернути у положення, показане на фіг 14, при цьому разом із ротором повертається тільки перша частина запірного штифта 45, а решта його частин залишається нерухомою в отворі запірного контр-штифта 46 На фіг 15 показаний ключ С з такою висотою зуба, при якій із циліндричною поверхнею прилягання ротора 9 до статора 1 виявляється сполученою поверхня, що ВІДДІЛЯЄ третю частину запірного штифта 45 від його четвертої частини Очевидно, що таким ключем можна легко повернути ротор 9, що звільнився, у положення, показане на фіг 16, при цьому разом із ротором повертаються перші три частини запірного штифта 45, а його четверта частина залишається нерухомою в отворі запірного контр-штифта 46 Описаним вище способом у прикладі, що розглядається, для повороту ротора можна використовувати також ще два ключі С з іншою висотою зубів Таким чином, шляхом ВІДПОВІДНОГО добору КІЛЬКОСТІ та висоти окремих частин запірного штифта кожного з наявних у замку механізмів типу II можна створити систему замків з майстерключами одного або декількох рівнів, за допомогою яких можна відмикати та замикати певну КІЛЬКІСТЬ об'єднаних у групи замків, кожний з яких можна також відмикати та замикати індивідуальним ключем, який проте не підходить до інших замків даної групи Розбивши усю групу однотипних замків на окремі підгрупи, можна створити систему замків з одним майстер-ключем верхнього рівня, яким можна відмикати та замикати всі замки даної групи, та з кількома майстер-ключами нижнього рівня, які підходять до замків тільки однієї з підгруп і не підходять до замків інших підгруп Слід підкреслити, що КІЛЬКІСТЬ рівнів у такій ієрархічній системі з майстер-ключами не обмежена двома і може бути збільшена Запропонований у винаході замок обов'язково повинен мати як мінімум один описаний вище механізм типу II, без якого неможливо створити замок, що відмикається та замикається майстерключами, проте на практиці більш прийнятний варіант замка з кількома такими механізмами При описанні пристрою механізму типу II було сказано, що запірні штифти 45 повинні бути виконані з декількох окремих частин У цьому зв'язку слід відзначити, що такий же результат можна одержати, виконавши з окремих частин запірні контр-штифти Інакше кажучи, для одержання необхідного ефекту (можливість використання майстер-ключів) не має значення, які зі штифтів (запірних 45 або контр-штифтів 46) виконати з декількох частин Запропонований у винаході замок повинен та 10 кож мати програмувальний механізм або механізм типу III, не обмежуючий винаходу приклад виконання якого описаний нижче Механізм типу III (фіг 7 і 12) являє собою програмувальний механізм, який у варіанті, що розглядається, по суті нічим не відрізняється від програмувального механізму, описаного у європейському патенті 0226252 Для розміщення у замку деталей цього механізму у роторі виконані перші гнізда 12 (фіг 8 і 9), що переривають отвір 10, у який вставляється плоский ключ С, другі гнізда 13, які розташовані паралельно першим гніздам, а також перший і другий прорізи 14 і 15, які розташовані під прямим кутом до згаданих гнізд паралельно поздовжній осі ротора Кожен із вузлів програмувального механізму має пластинчастий штовхач 16, який з можливістю переміщення у поздовжньому та поперечному напрямках вставлений в одне з перших гнізд 12 ротора та взаємодіє з ВІДПОВІДНИМИ зубцями вставленого в отвір 10 ключа С Пластинчастий штовхач 16, який має на одному КІНЦІ виступи 17, а на протилежному КІНЦІ ковзний з'єднувальний елемент 18, пов'язаний з відтискуючою його верх (у показаному на кресленні положенні) пружиною 19 В одне з других гнізд 13 вставлений рухливий запірний штифт 20, який має кілька перших канавок, звернених у бік виступів 17 пластинчастого штовхача 16, і одну або декілька канавок, звернених в інший відносно пластинчастого штовхача 16 бік У перший перпендикулярний гніздам проріз 14 вставлений стопорний стержень 23, на якому є кілька виступів 24, звернених у бік других канавок 22 запірних штифтів 20, і один розташований на іншому боці гладкий виступ 25, який взаємодіє з канавкою З статора Стопорний стержень 23 сполучений з пружинами 26, які відтискають його назовні від центральної осі замка У другий перпендикулярний гніздам проріз 15 вставлений стержень 27, що переносить, який має декілька з'єднувальних отворів 28, в які входять згадані вище ковзні з'єднувальні елементи 18 пластинчастих штовхачів 16, і один розташований на його іншому відносно штовхачів боці гладкий виступ 29, який ВІДПОВІДНИМ ЧИНОМ взаємодіє зі згаданою канавкою 3 статора Стержень 27, що переносить, сполучений з пружинами ЗО, які відтискають його назовні від центральної осі замка В отвір 8 статора можна вставити запірний контр-штифт 3 1 , що взаємодіє із запірним штифтом 20, цей контр-штифт навантажений пружиною 32, яка через елемент 33 упирається в утримуючий стержень 34, вставлений у ВІДПОВІДНИЙ отвір статора Хоча такі запірні контр-штифти і підвищують надійність замка, проте їх використання у замку, що розглядається, не є строго обов'язковим, оскільки блокування ротора у замкнутому положенні може бути виконане тільки одними запірними штифтами 20, у такому варіанті із числа деталей, з яких складається запропонований у винаході замок, можна виключити не тільки самі запірні контр-штифти 3 1 , але й ВІДПОВІДНІ пружини 32, елементи 33 і утримуючий стержень 34 Розглянутий вище програмувальний механізм працює наступним чином (фіг 17-22) За відсутності ключа (фіг 17) або при встав 12 11 61909 лянні в замок ключа, який до нього не підходить, 47, виконану на ЗОВНІШНІЙ поверхні ротора 9 біля запірні штифти 20 і запірні контр-штифти 31 його переднього краю, і яке при установці ротора 9 (останні - при їх наявності у замку) перетинають в отвір 2 статора 1 входить у відповідну канавку поверхню прилягання ротора 9 до статора 1 і пе48, виконану всередині по периметру отвору 2, і решкоджають повороту ротора При цьому запірні залишається нерухомим при повороті ротора штифти 20, у канавки 21 яких входять виступи 17 Розрізне пружинне кільце 39 перекриває отвір 10, пластинчастих штовхачів 16, сполучені з пластину який вставляється ключ, і заважає вільному почастими штовхачами Під дією пружин 26 стопорвороту ротора 9 зі вставленим у замок ключем з ний стержень 23, гладкий виступ 25 якого входить вихідного положення Для можливості повороту у канавку 3, притискається до статора, при цьому ключа С на ключі поряд із його ручкою виконана його виступи 24 не входять у канавки 22 запірних відповідна канавка Т, яка проте при суміщенні з штифтів 20, які при цьому знаходяться у вільному розрізним пружинним кільцем 39 після повороту положенні і можуть при вставлянні в замок ключа ключа С на 180° не дозволяє вийняти ключ із замабо його вийманні із замка вільно переміщатися ка всередині замка ВІДПОВІДНИМИ пластинчастими Ключ, призначений для перепрограмування штовхачами 16 При вставлянні в отвір замка клюзамка, має меншу ніж у звичайному ключі висоту, ча, який підходить до замка (фіг 18), поверхня, що як показано, наприклад, пунктирною ЛІНІЄЮ В на ВІДДІЛЯЄ один від одного КІНЦІ запірних штифтів 20 фіг 5 Такий ключ, якому не заважає розрізне прута запірних контр-штифтів 31, суміщається з повежинне кільце 39, можна легко вийняти з ротора 9 рхнею прилягання ротора 9 до статора 1, після після повороту на 180°, після чого в отвір замка чого, повернувши ротор на 360°, можна відімкнути можна вставити інакше закодований ключ з аналозамок Після повороту ротора на 360°, коли усі гічним чином зменшеною висотою і змінити заклайого деталі повернуться у вихідне положення, дену в замок програму ключ із замка можна вийняти Спеціальну форму, що дозволяє змінювати закладену в замок програму, можуть мати усі майсДля перепрограмування замка його ротор потер-ключі, частина майстер-ключів або тільки один трібно повернути на 180° у показане на фіг 19 спеціальний майстер-ключ, за допомогою якого положення заміни ключа, при такому повороті роможна змінювати закладену в замок програму тора виступ 29 стержня 27, що переносить, поєднається з канавкою 3 статора і притиснеться до Слід підкреслити, що незважаючи на складнеї під дією пружин ЗО, а сполучені один з одним ність конструкції запропонованого замка, його ковзним з'єднанням елементи 18 і 28 перемістять промислове виготовлення не становить великих пластинчасті штовхачі 16 у поперечному напрямку складностей і дозволяє досягти певних переваг і виведуть виступи 17 штовхачів із зачеплення з Крім того, перепрограмування замка, яке може канавками 21 запірних штифтів При цьому вистубути виконане самим користувачем, відрізняється пи 24 стопорного стержня 23, який при повороті крайньою простотою і водночас забезпечує макротора вийде з канавки 3, увійдуть всередину касимальну надійність замка Конструкція замка донавок 22 і заблокують запірні штифти 20 у цьому зволяє використовувати для роботи з ним велику положенні Якщо в цьому положенні ключ С із замКІЛЬКІСТЬ найрізноманітніших ключів Замок, незвака вийняти, як більш докладно описано нижче, то жаючи на високу точність виготовлення його мехавсі пластинчасті штовхачі 16 під дією пружин 19 нізмів, має досить велику МІЦНІСТЬ 3 метою ще опустяться у крайнє нижнє положення (фіг 20) і більшою мірою підвищити надійність замка і захизамок втратить закладену в нього програму стити його від можливого розкривання за допомогою дриля чи іншого аналогічного інструмента у Вставивши у замок новий ключ (фіг 21), можна ротор 9 можна запресувати декілька спеціальних перемістити пластинчасті штовхачі 16 в інше вихіштифтів 49, виготовлених з дуже твердого матерідне положення і перепрограмувати тим самим алу замок на роботу з цим новим ключем Після повороту ротора замка новим ключем на 180° перепрограмований у такий спосіб замок повертається у вихідне положення зі збереженням нової закладеної в нього новим ключем програми Цілком очевидно, що для такого перепрограмування замка новий ключ повинен підходити і до механізмів типу І (якщо вони є в замку) та до механізмів типу II, які не є програмованими механізмами і не підлягають НІЯКІЙ ВИДОЗМІНІ Звичайно не рекомендується, щоб будь-який власник ключа від замка міг змінити закладену в нього програму Для цього запропонований у винаході замок виконується таким чином, що після повороту ротора замка на 180° у положення заміни ключа звичайний ключ із замка вийняти не можна, а можна вийняти тільки спеціальний ключ, що відрізняється від звичайного, який власне і призначений для зміни закладеної в замок програми З цією метою замок обладнаний розрізним пружинним кільцем 39, яке вставляється у канавку Необхідно відзначити, що розглянутий вище варіант конструкції замка є лише прикладом можливого виконання винаходу і аж ніяк не обмежує обсягу винаходу Крім деяких можливих змін, про які вже було сказано вище, у розглянуту вище конструкцію замка можуть бути внесені й ІНШІ очевидні для спеціалістів зміни Так, зокрема, на статорі замка замість однієї канавки для стопорного стержня і стержня, що переносить, можна виконати декілька розташованих під різними кутами канавок, дозволяючих збільшити КІЛЬКІСТЬ положень ротора, в яких здійснюється зміна програми і заміна ключів, якими відмикається та замикається замок Такі, а також й ІНШІ ЗМІНИ конструкції запропонованого у винаході замка або заміна тих чи інших використовуваних у ньому пристроїв на еквівалентні не повинні порушувати основної ідеї винаходу і не повинні виходити за його рамки, обмежені доданою до опису формулою винаходу 13 61909 ФІГ. 1 5 6 Фіг. 2 14 15 16 61909 35 ФІГ. З "й^ї^" I ' l l і ФІГ 35 Фіг. 5 ^""Ч 61909 17 18 Фіг 7 Фіг 6 36 , 5 Фіг 8 26 38 36 37 13 З 16 О 12 27 ІЗ 23 26 З 1 18 Фіг 9 З О U 43 39 20 61909 1 0 ID 2 0 11 44 Фіг. 12 61909 21 Фіг. 19 1 ' 0 18 гг 2 1 1 7 3 4 1 8 гг 3 4 .4 3 Фіг. 18 Фіг. 21 23 24 18 Фіг. 22 Комп'ютерна верстка Т Чепелєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
