Замок висячий з висувною дужкою

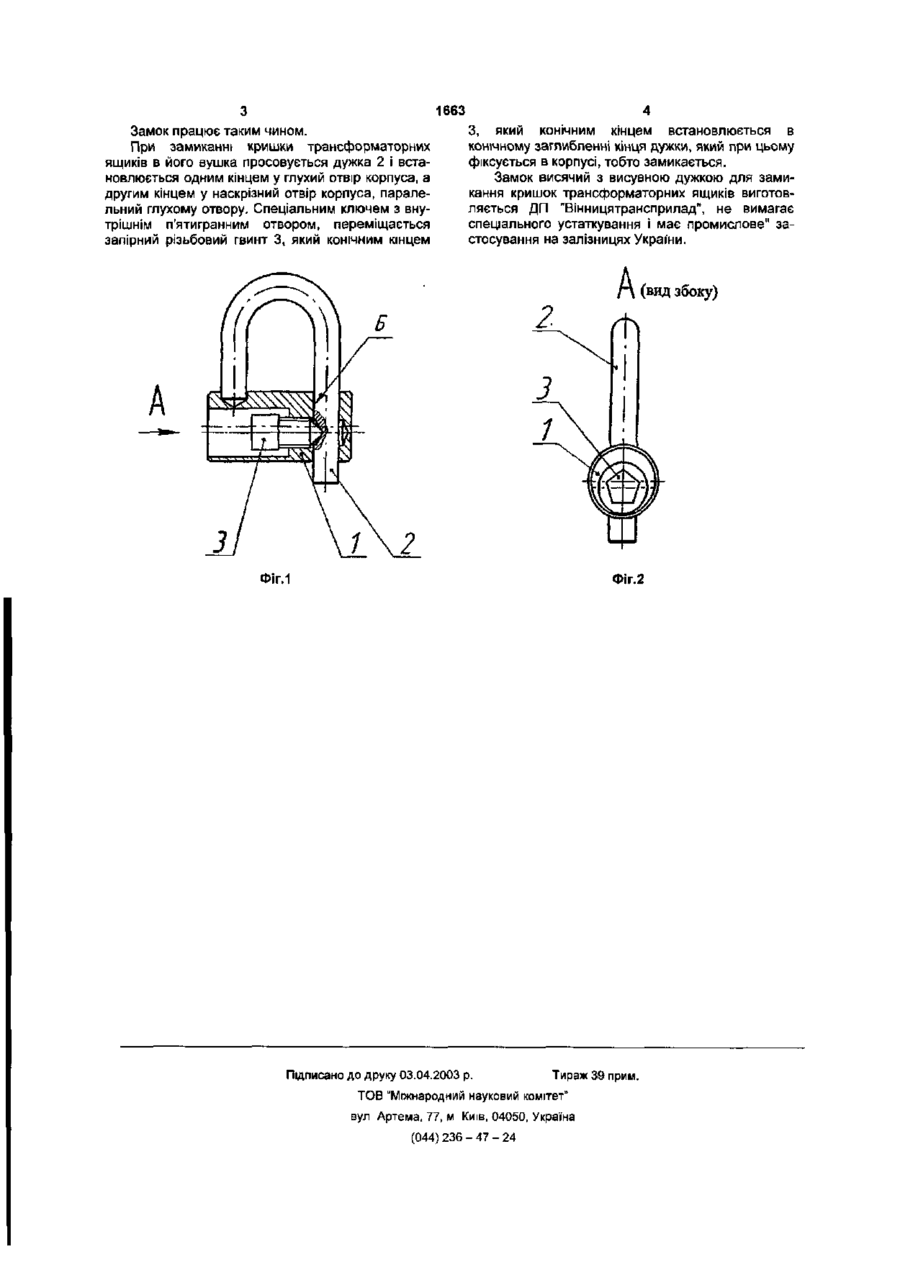

Замок висячий з висувною дужкою для замикання кришок трансформаторних ящиків, що містить корпус, висувну дужку, який відрізняється тим, що в корпусі розміщений нарізний отвір, паралельний осі корпусу, в який входить запірний нарізний гвинт із п'ятигранною головкою і конічним кінцем, який при переміщенні гвинта встановлюється в запірне поглиблення дужки. Корисна модель відноситься до висячих замків, які використовуються для замикання кришок трансформаторних ящиків системи сигналізації залізниць спеціальним ключем і може бути використана для замикання будь-яких об'єктів у виробництв та побуті. Відомі конструкції замків висячих з висувною дужкою, що містять корпус з виконаними в ньому паралельними вертикальними (одне глухе, друге наскрізне) отворами для розміщення в них кінців дужки І горизонтальних отворів для розміщення запірних штифтів. (Авторське посвідчення СРСР №1650904 А 1 кл, Е 05 В 67/22 1991р.; Авторське посвідчення СРСР №1747662 А 2 кл. Е 05 В 67/22 1992р.). Основний недолік відомої конструкції замка є: - складність конструкції через наявність запірних штифтів, складної конфігурації". Найбільш близьким аналогом замка що заявляється, вибраним як прототип, є висячий замок із висувною дужкою, що містить циліндричний корпус із глухими заглибленнями для встановлення висувної дужки, на обох кінцях якої є пази і запірні різьбові штифти, що переміщаються по різьбових отворах які розташовані під кутом один до одного. Авторське посвідчення СРСР №972030 М. кл. Е 05 В 67/22; Е 05 В 67/38 1982р. Загальними суттєвими ознаками прототипу та замка, що заявляється, г циліндричний корпус, висувна дужка та запірні різьбові штифти. Основним недоліком прототипу є трудомісткість виготовлення замка через застосування двох запірних різьбових штифтів, які встановлені в двох різьбових отворах, що просвердлені в циліндричному корпусі під кутом один до одного. В основу корисної моделі поставлена задача удосконалення замка висячого з висувною дужкою, в якому шляхом модифікації конструкції корпуса, дужки і запірного різьбового гвинта спрощується конструкція. Поставлена задача вирішується тим, що в замку висячому з висувною дужкою, який містить циліндричний корпус з отвором паралельним осі корпуса в який встановлюється запірний різьбової гвинт із п'ятигранною головкою. Конічний кінець запірного гвинта взаємодіє з запірним заглибленням дужки, виконаною на одному із її кінців. Запропонована конструкція забезпечує зниження трудомісткості виготовлення за рахунок застосування одного запірного гвинта, встановленого в отворі паралельному осі корпуса. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено загальний вид замка Перелік фігур: Фігура 1 - загальний вид замка; Фігура 2 - вид А {вид збоку) фіг. 1. Замок висячий з висувною дужкою складається з циліндричного корпуса 1, дужки 2 і запірного різьбового гвинта з п'ятигранною головкою 3. У корпусі 1 просвердлені два отвори: один глухий, другій наскрізний Б, в які встановлюється своїми кінцями висувна дужка 2. У корпусі просвердлений отвір із різьбленням, перпендикулярний наскрізному отвору Б, у який для замикання дужки встановлюється запірний різьбової гвинт із п'ятигранною головкою і конічним кінцем. На одному з кінців дужки 2 з внутрішньої' сторони виконане запірне конічне заглиблення під конічний кінець різьбового гвинта 3. СО со со 1663 Замок працює таким чином. При замиканні кришки трансформаторних ящиків в його вушка просовується дужка 2 і встановлюється одним кінцем у глухий отвір корпуса, а другим кінцем у наскрізний отвір корпуса, паралельний глухому отвору. Спеціальним ключем з внутрішнім п'ятигранним отвором, переміщається запірний різьбовий гвинт 3, який конічним кінцем 4 З, який конічним кінцем встановлюється в конічному заглибленні кінця дужки, який при цьому фіксується в корпусі, тобто замикається. Замок висячий з висувною дужкою для замикання кришок трансформаторних ящиків виготовляється ДП "Вінницятрансприлад", не вимагає спеціального устаткування і має промислове" застосування на залізницях України. (вид збоку) А ФІГ.1 Фіг.2 Підписано до друку 03.04.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
