Український замок

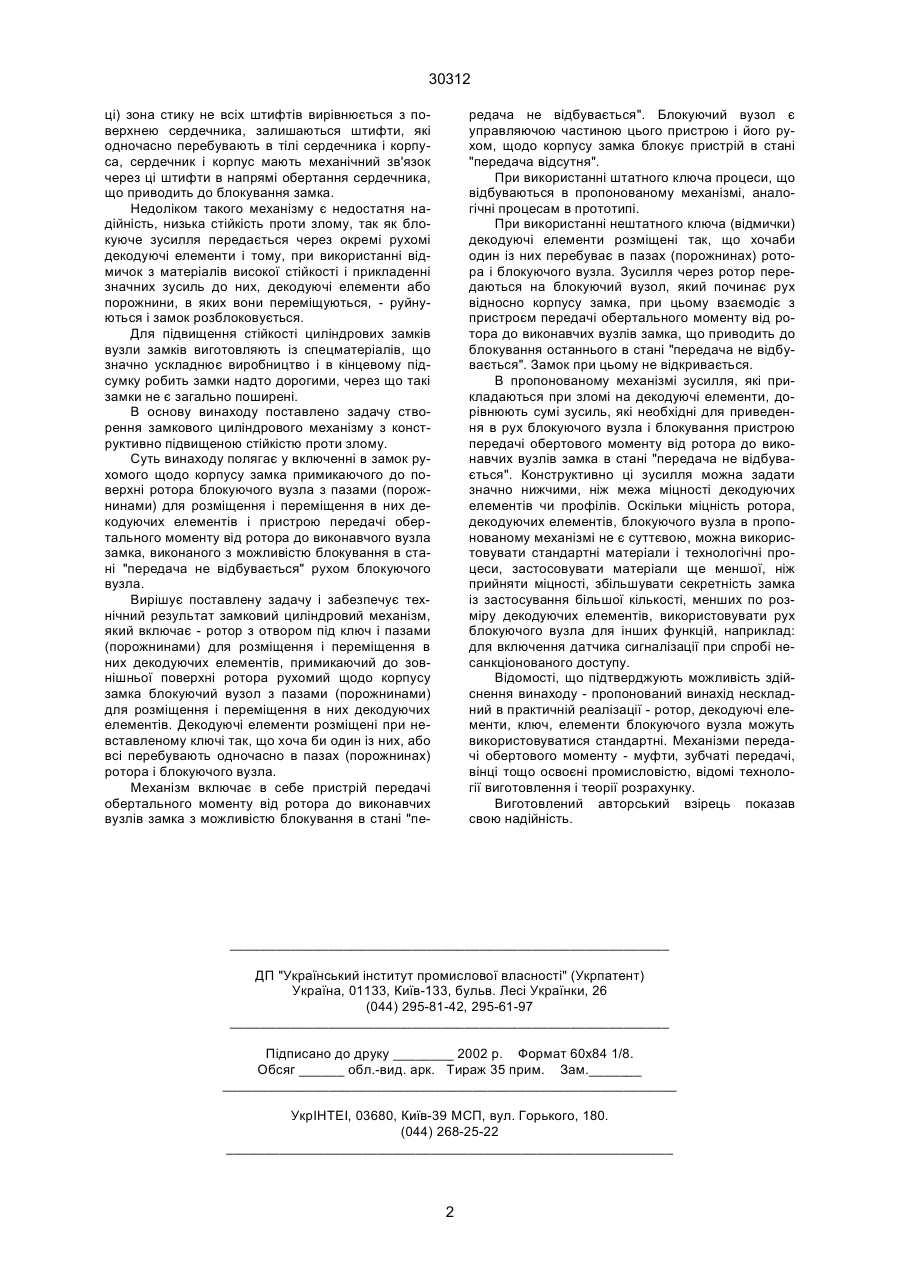

Український замок, який включає в себе ключ з кодовими елементами, ротор з отвором під ключ і пазами для розміщення і переміщення в них декодуючих елементів, примикаючий до зовнішньої поверхні ротора блокуючий вузол з пазами (по 30312 ці) зона стику не всіх штифтів вирівнюється з поверхнею сердечника, залишаються штифти, які одночасно перебувають в тілі сердечника і корпуса, сердечник і корпус мають механічний зв'язок через ці штифти в напрямі обертання сердечника, що приводить до блокування замка. Недоліком такого механізму є недостатня надійність, низька стійкість проти злому, так як блокуюче зусилля передається через окремі рухомі декодуючі елементи і тому, при використанні відмичок з матеріалів високої стійкості і прикладенні значних зусиль до них, декодуючі елементи або порожнини, в яких вони переміщуються, - руйнуються і замок розблоковується. Для підвищення стійкості циліндрових замків вузли замків виготовляють із спецматеріалів, що значно ускладнює виробництво і в кінцевому підсумку робить замки надто дорогими, через що такі замки не є загально поширені. В основу винаходу поставлено задачу створення замкового циліндрового механізму з конструктивно підвищеною стійкістю проти злому. Суть винаходу полягає у включенні в замок рухомого щодо корпусу замка примикаючого до поверхні ротора блокуючого вузла з пазами (порожнинами) для розміщення і переміщення в них декодуючих елементів і пристрою передачі обертального моменту від ротора до виконавчого вузла замка, виконаного з можливістю блокування в стані "передача не відбувається" рухом блокуючого вузла. Вирішує поставлену задачу і забезпечує технічний результат замковий циліндровий механізм, який включає - ротор з отвором під ключ і пазами (порожнинами) для розміщення і переміщення в них декодуючих елементів, примикаючий до зовнішньої поверхні ротора рухомий щодо корпусу замка блокуючий вузол з пазами (порожнинами) для розміщення і переміщення в них декодуючих елементів. Декодуючі елементи розміщені при невставленому ключі так, що хоча би один із них, або всі перебувають одночасно в пазах (порожнинах) ротора і блокуючого вузла. Механізм включає в себе пристрій передачі обертального моменту від ротора до виконавчих вузлів замка з можливістю блокування в стані "пе редача не відбувається". Блокуючий вузол є управляючою частиною цього пристрою і його рухом, щодо корпусу замка блокує пристрій в стані "передача відсутня". При використанні штатного ключа процеси, що відбуваються в пропонованому механізмі, аналогічні процесам в прототипі. При використанні нештатного ключа (відмички) декодуючі елементи розміщені так, що хочаби один із них перебуває в пазах (порожнинах) ротора і блокуючого вузла. Зусилля через ротор передаються на блокуючий вузол, який починає рух відносно корпусу замка, при цьому взаємодіє з пристроєм передачі обертального моменту від ротора до виконавчих вузлів замка, що приводить до блокування останнього в стані "передача не відбувається". Замок при цьому не відкривається. В пропонованому механізмі зусилля, які прикладаються при зломі на декодуючі елементи, дорівнюють сумі зусиль, які необхідні для приведення в рух блокуючого вузла і блокування пристрою передачі обертового моменту від ротора до виконавчих вузлів замка в стані "передача не відбувається". Конструктивно ці зусилля можна задати значно нижчими, ніж межа міцності декодуючих елементів чи профілів. Оскільки міцність ротора, декодуючих елементів, блокуючого вузла в пропонованому механізмі не є суттєвою, можна використовувати стандартні матеріали і технологічні процеси, застосовувати матеріали ще меншої, ніж прийняти міцності, збільшувати секретність замка із застосування більшої кількості, менших по розміру декодуючих елементів, використовувати рух блокуючого вузла для інших функцій, наприклад: для включення датчика сигналізації при спробі несанкціонованого доступу. Відомості, що підтверджують можливість здійснення винаходу - пропонований винахід нескладний в практичній реалізації - ротор, декодуючі елементи, ключ, елементи блокуючого вузла можуть використовуватися стандартні. Механізми передачі обертового моменту - муфти, зубчаті передачі, вінці тощо освоєні промисловістю, відомі технології виготовлення і теорії розрахунку. Виготовлений авторський взірець показав свою надійність. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
