Замок навісний

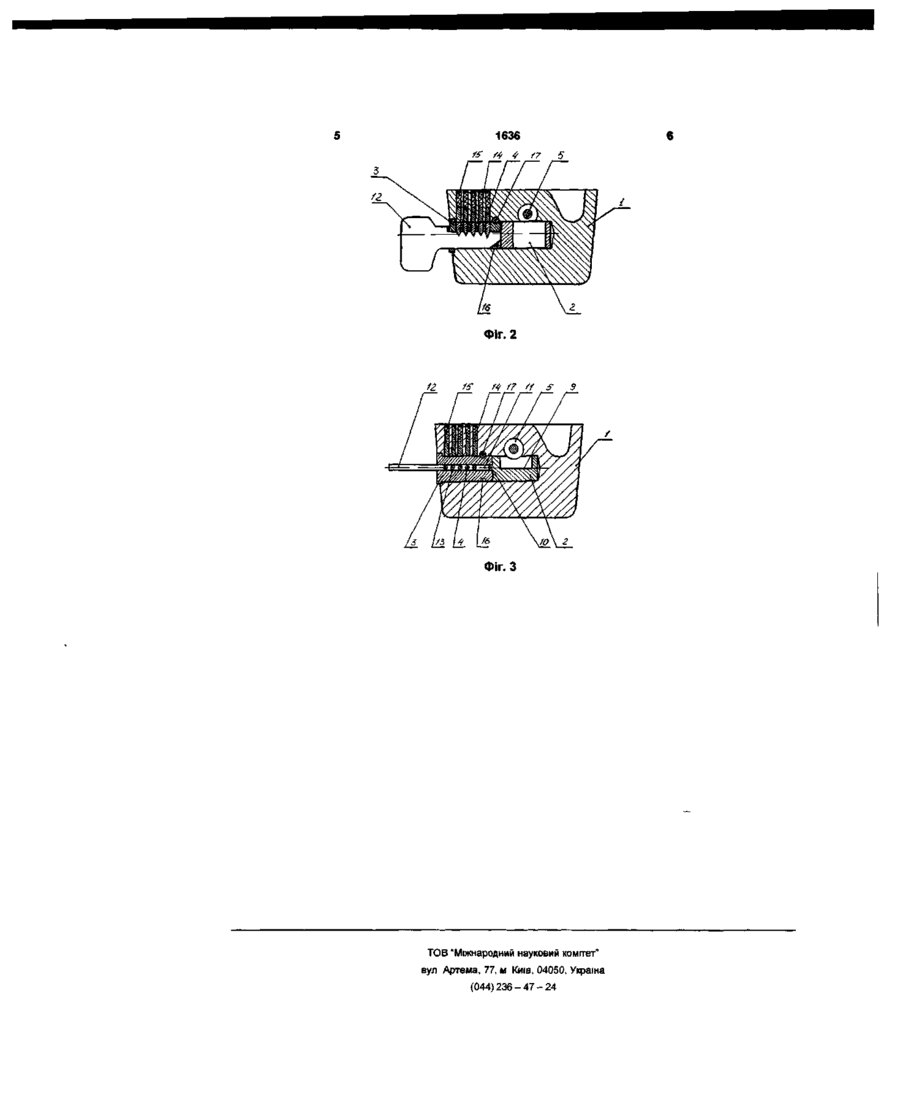

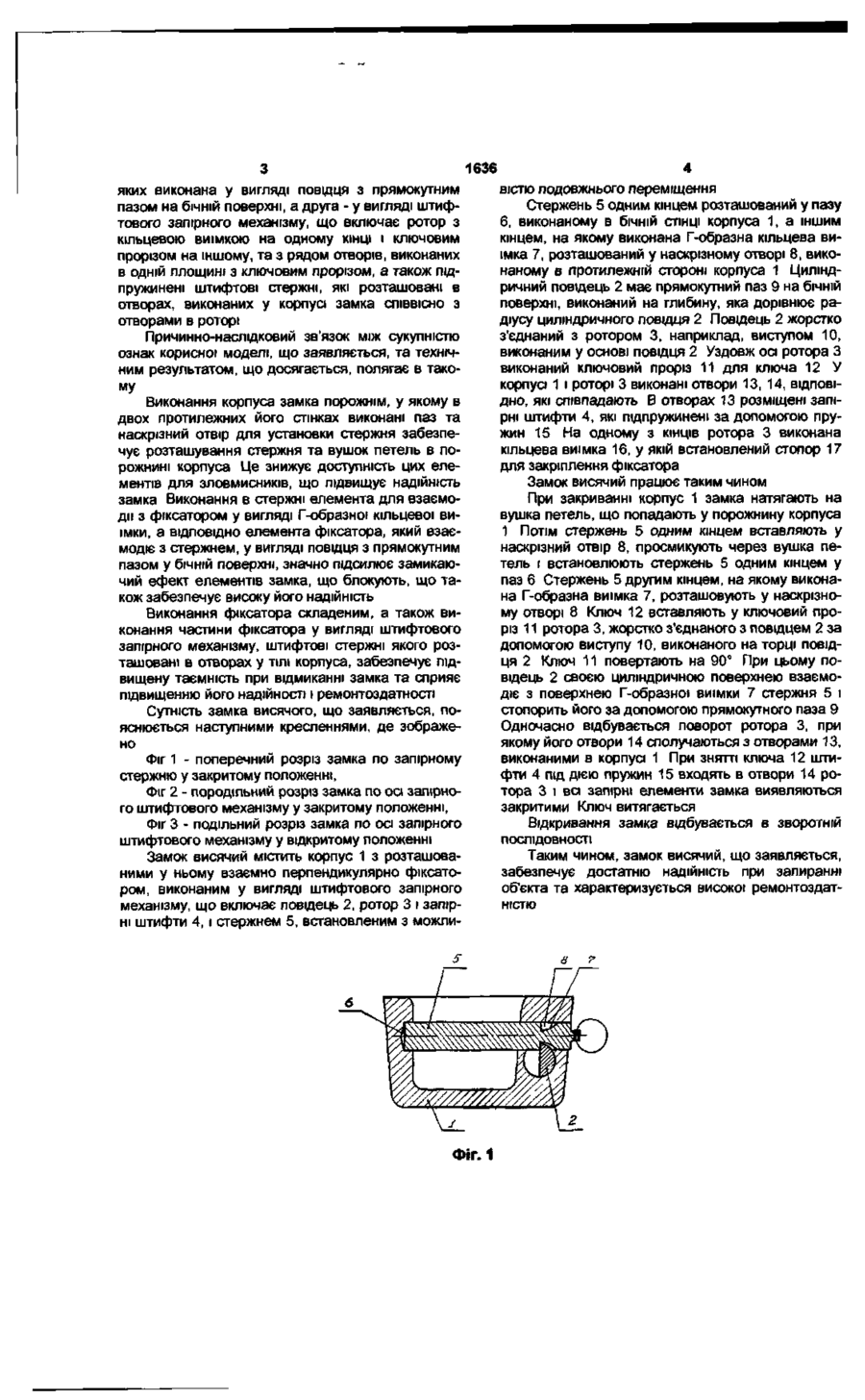

Замок навісний, який містить корпус з розташованими в ньому взаємно перпендикулярно циліндричним фіксатором із ключовим прорізом та стержнем, установленим з можливістю подовжнього переміщення, на КІНЦІ ЯКОГО виконаний елемент для взаємодії з фіксатором, який відрізняється тим, що корпус виконаний порожнистим, у бічній СТІНЦІ корпуса виконаний циліндричний паз для установки одного кінця стержня, а в протилежній СТІНЦІ корпуса СПІВВІСНО пазу виконаний наскрізний отвір для установки кінця стержня, на якому виконаний елемент для взаємодії з фіксатором у вигляді Г-подібної кільцевої виїмки, фіксатор виконаний складеним по довжині з двох жорстко з'єднаних частин, одна з яких виконана у вигляді повідця з прямокутним пазом на бічній поверхні, а друга - у вигляді штифтового запірного механізму, який містить ротор з кільцевою виїмкою на одному КІНЦІ і ключовим прорізом на іншому, та з рядом отворів, виконаних в одній площині з ключовим прорізом, а також підпружинені штифтові стержні, розташовані в отворах, виконаних у корпусі замка СПІВВІСНО з отворами у роторі Корисна модель відноситься до побутової техніки, зокрема, до пристроїв для зовнішнього запирання дверей Відомий ВИСЯЧИЙ замок, що містить корпус з розташованими у ньому взаємно перпендикулярно циліндричним фіксатором із ключовим прорізом та стержнем, установленим з можливістю подовжнього переміщення (п №156, М кл Е05В 67/36, заявл 19 06 95р ) Фіксатор у відомому замку виконаний у вигляді У відомому замку в закритому положенні верхня частина стержня, що закінчується виступом, знаходиться поза корпусом замка При такому розташуванні стержня його ЦІЛІСНІСТЬ може бути порушена будь-якими доступними засобами, що значно знижує надійність замка В основу корисної моделі поставлена задача удосконалення висячого замка, у якому нове виконання елементів і нові зв'язки між ними сприяють посиленню замикаючого ефекту елементів замка, що блокують що в свою чергу значно підвищує надійність запропонованого замка Поставлена задача вирішується тим, що у відомому замку, що містить корпус з розташованими у ньому взаємно перпендикулярно циліндричним фіксатором із ключовим прорізом та стержнем, установленим з можливістю подовжнього переміщення, на КІНЦІ якого виконаний елемент для взаємодії з фіксатором, новим є те, що корпус виконаний порожнім, у бічній СТІНЦІ корпуса виконаний циліндричний паз для установки одного кінця стержня, а в протилежній СТІНЦІ корпуса СПІВВІСНО пазу виконаний наскрізний отвір для установки другого кінця стержня, на якому виконаний елемент для взаємодії з фіксатором у вигляді Г-образної кільцевої виїмки, а фіксатор виконаний складеним по довжині з двох жорстко з'єднаних частин, одна з цільного елемента, на одному КІНЦІ ЯКОГО Є КЛЮЧО ВИЙ проріз, а на іншому - лиски для взаємодії з запірним стержнем Виникнення в замку найменших неполадок спричиняє необхідність заміни всього замка Це знижує ремонтоздатність замка, а в цілому - його надійність Запирання відомого замка відбувається при взаємодії лисок фіксатора, встановлюваних у кільцевий проріз, виконаний у ТІЛІ стержня При такому взаєморозміщенні запірних елементів не забезпечується достатня жорсткість зчеплення контактуючих елементів, у результаті чого різко знижується замикаючий ефект для вузла замка, що блокує При ударі по замку фіксатор може приходити в хитливий стан, при якому стержень послабляється, і замок може відкритися, що також не забезпечує високу надійність замка (О со О) 1636 яких виконана у вигляді повідця з прямокутним пазом на бічній поверхні, а друга - у вигляді штифтового запірного механізму, що включає ротор з кільцевою виїмкою на одному КІНЦІ І КЛЮЧОВИМ прорізом на іншому, та з рядом отворів, виконаних в одній площині з ключовим прорізом, а також підпружинені штифтові стержні, які розташовані в отворах, виконаних у корпусі замка співвісно з отворами в роторі Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі, що заявляється, та технічним результатом, що досягається, полягає в такому Виконання корпуса замка порожнім, у якому в двох протилежних його стінках виконані паз та наскрізний отвір для установки стержня забезпечує розташування стержня та вушок петель в порожнині корпуса Це знижує доступність цих елементів для зловмисників, що підвищує надійність замка Виконання в стержні елемента для взаємодії з фіксатором у вигляді Г-образної кільцевої виїмки, а ВІДПОВІДНО елемента фіксатора, який взаємодіє з стержнем, у вигляді повідця з прямокутним пазом у бічній поверхні, значно підсилює замикаючий ефект елементів замка, що блокують, що також забезпечує високу його надійність Виконання фіксатора складеним, а також виконання частини фіксатора у вигляді штифтового запірного механізму, штифтові стержні якого розташовані в отворах у ТІЛІ корпуса, забезпечує підвищену таємність при відмиканні замка та сприяє підвищенню його надійності і ремонтоздатності Сутність замка висячого, що заявляється, пояснюється наступними кресленнями, де зображено Фіг 1 - поперечний розріз замка по запірному стержню у закритому положенні, Фіг 2 - породільний розріз замка по осі запірного штифтового механізму у закритому положенні, Фіг 3 - подільний розріз замка по осі запірного штифтового механізму у відкритому положенні Замок висячий містить корпус 1 з розташованими у ньому взаємно перпендикулярно фіксатором, виконаним у вигляді штифтового запірного механізму, що включає повідець 2, ротор 3 і запірні штифти 4, і стержнем 5, встановленим з можли Фіг. 1 вістю подовжнього переміщення Стержень 5 одним кінцем розташований у пазу 6, виконаному в бічній СТІНЦІ корпуса 1, а іншим кінцем, на якому виконана Г-образна кільцева виїмка 7, розташований у наскрізному отворі 8, виконаному в протилежній стороні корпуса 1 Циліндричний повідець 2 має прямокутний паз 9 на бічній поверхні, виконаний на глибину, яка дорівнює радіусу циліндричного повідця 2 Повідець 2 жорстко з'єднаний з ротором 3, наприклад, виступом 10, виконаним у основі повідця 2 Уздовж осі ротора З виконаний ключовий проріз 11 для ключа 12 У корпусі 1 і роторі 3 виконані отвори 13, 14, ВІДПОВІДНО, ЯКІ співпадають В отворах 13 розміщені запірні штифти 4, які підпружинені за допомогою пружин 15 На одному з КІНЦІВ ротора 3 виконана кільцева виїмка 16, у якій встановлений стопор 17 для закріплення фіксатора Замок висячий працює таким чином При закриванні корпус 1 замка натягають на вушка петель, що попадають у порожнину корпуса 1 Потім стержень 5 одним кінцем вставляють у наскрізний отвір 8, просмикують через вушка петель і встановлюють стержень 5 одним кінцем у паз 6 Стержень 5 другим кінцем, на якому виконана Г-образна виїмка 7, розташовують у наскрізному отворі 8 Ключ 12 вставляють у ключовий проріз 11 ротора 3, жорстко з'єднаного з повідцем 2 за допомогою виступу 10, виконаного на торці повідця 2 Ключ 11 повертають на 90° При цьому повідець 2 своєю циліндричною поверхнею взаємодіє з поверхнею Г-образної виїмки 7 стержня 5 і стопорить його за допомогою прямокутного паза 9 Одночасно відбувається поворот ротора 3, при якому його отвори 14 сполучаються з отворами 13, виконаними в корпусі 1 При знятті ключа 12 штифти 4 під дією пружин 15 входять в отвори 14 ротора 3 і всі запірні елементи замка виявляються закритими Ключ витягається Відкривання замка відбувається в зворотній послідовності Таким чином, замок висячий, що заявляється, забезпечує достатню надійність при запиранні об'єкта та характеризується високої ремонтоздатністю fZ ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Киш, 04050, Україна (044)236 - 47 - 24
