Група циліндровий замок – ключ, ключ для неї і заготовка для ключа

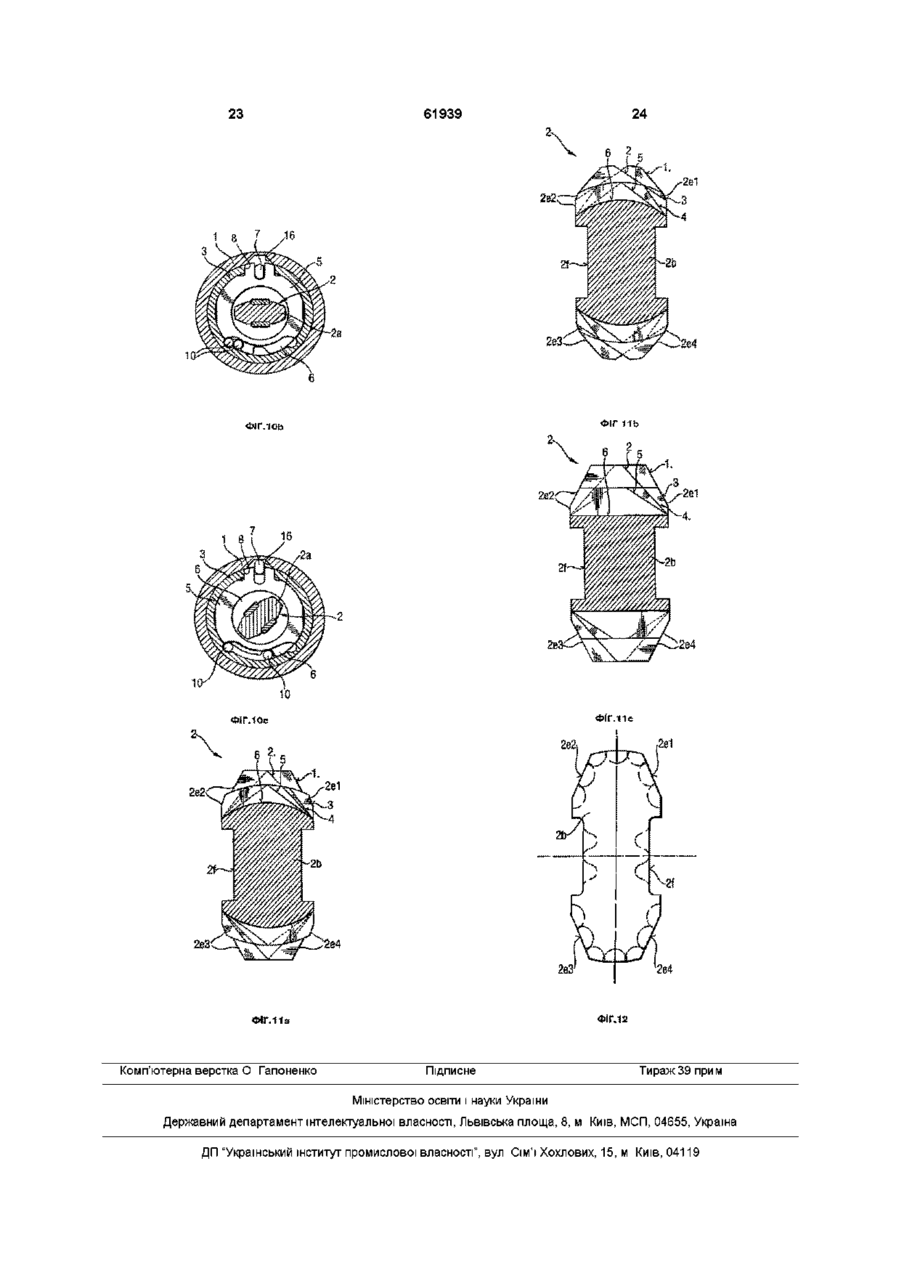

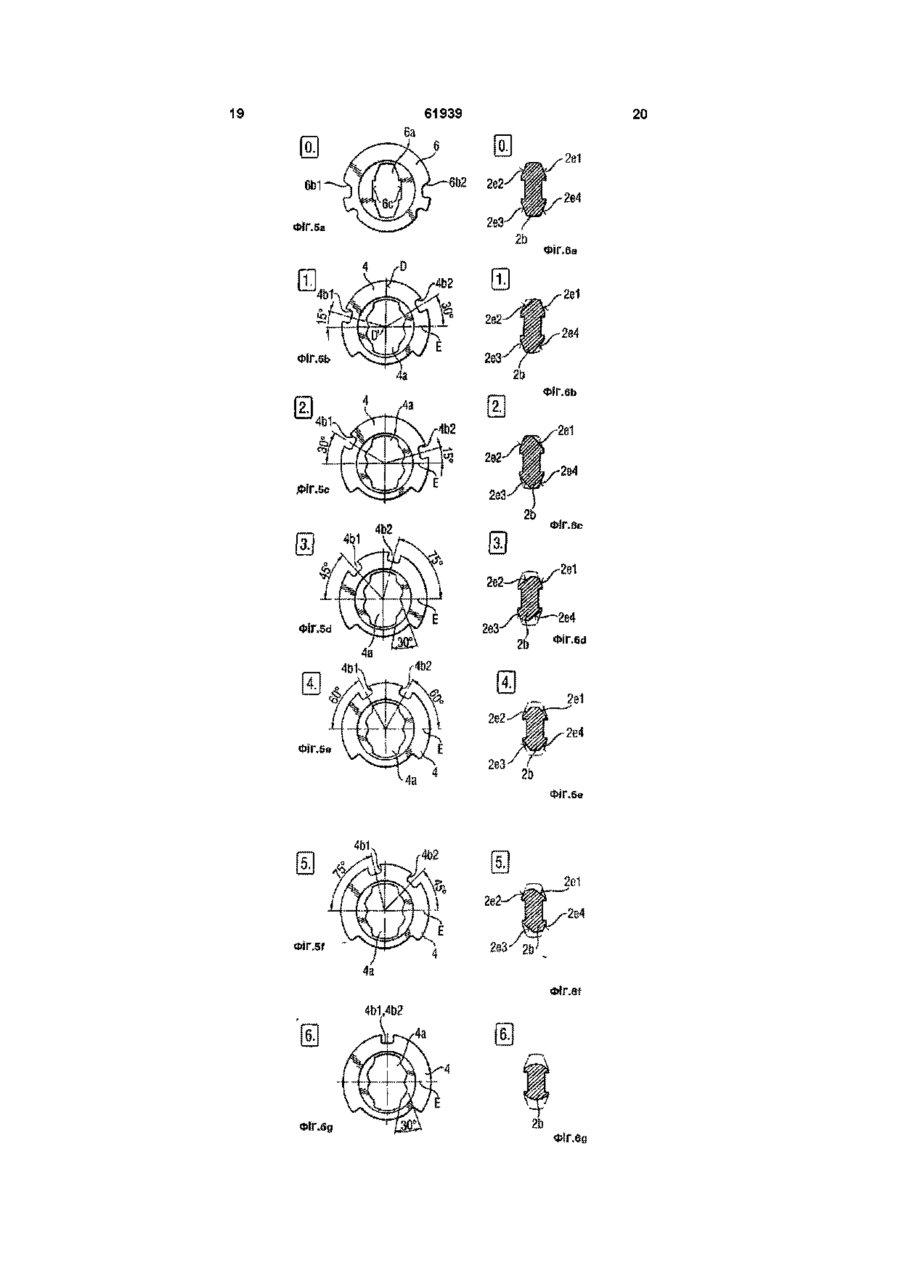

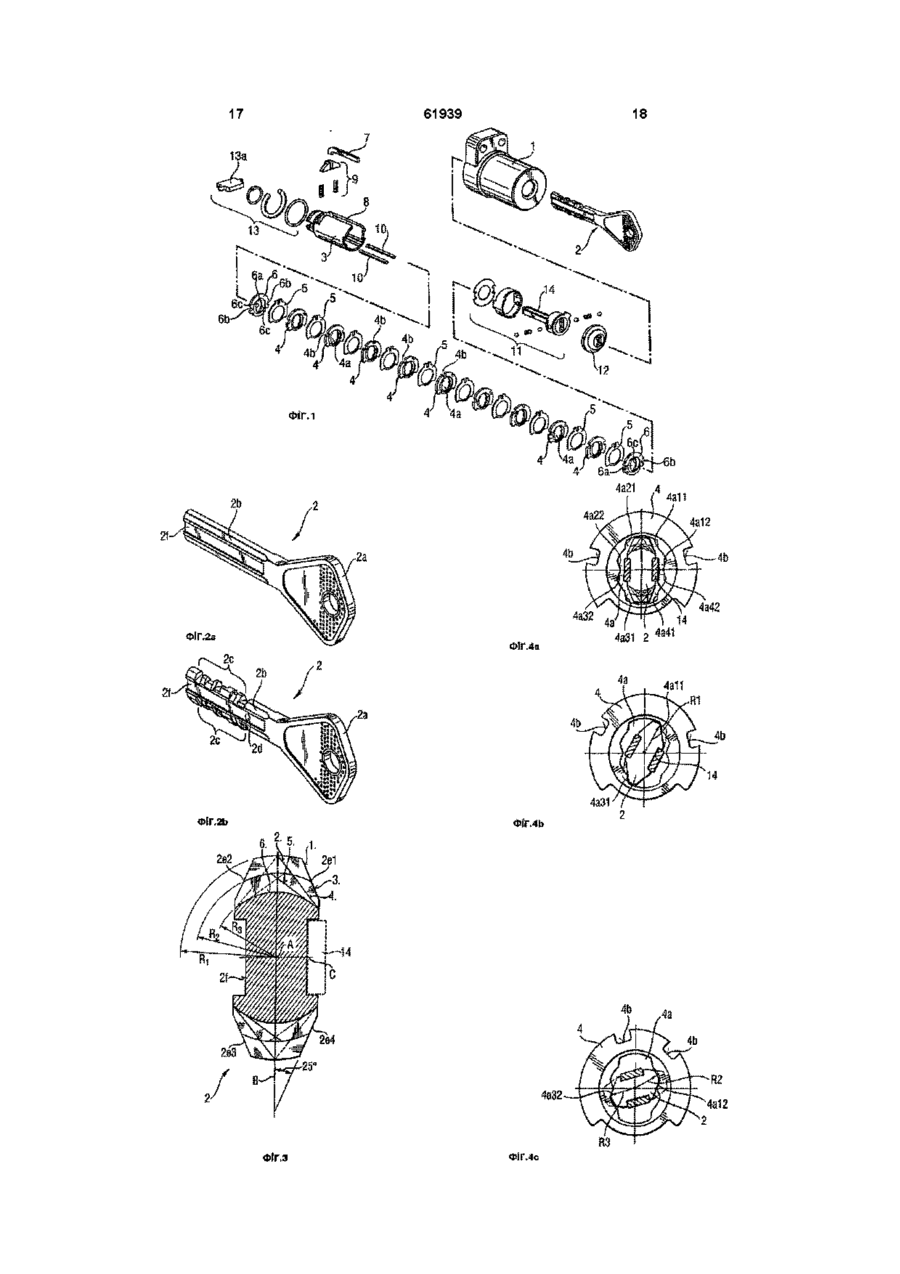

1 Група циліндровий замок - ключ (2) для замка з циліндричним замком, який має корпус (1), в якому розміщений з можливістю повороту замковий циліндр (3) з пазом (8), набір розміщених усередині замкового циліндра (3) замикаючих дисків (4, 6), кожний з яких має принаймні один периферійний виріз (4b, 6b), який визначає комбінацію відмикання замка, і отвір (4а, 6а) для розміщення ключа, замикаючий сухар (7), який у замкненому положенні запобігає повороту замкового циліндра (3) відносно корпусу (1), з ключем (2), який має комбінаційну поверхню для кожного замикаючого диска (4, 6), причому комбінаційні поверхні розташовані так, що при введенні ключа у замок і його повороті замикаючі диски (4, 6) мають можливість повороту у положення, в яких їх периферійні вирізи (4b, 6b) напроти положення замкового сухаря (7) і паза (8) в замковому циліндрі (3) утворюють єдиний канал, в який замковий сухар (7) входить і звільняє замковий циліндр для повороту відносно корпусу (1), для чого принаймні один з замикаючих дисків (4) має для розміщення ключа отвір (4а), який має принаймні дві окремі зворотні поверхні (4а11, 4а12), які при взаємодії з однією комбінаційною поверхнею ключа (2), що відповідає зазначеному замикаючому диску (4), виконані для повороту замикаючого диска (4) у положення відмикання замка з того ж самого початкового положення ключа (2), яка відрізняється тим, що зворотні поверхні (4а11, 4а12) в отворі (4а) для розміщення ключа в принаймні одному замикаючому диску (4) мають такі розміри і розташування одна відносно іншої, що для частини принаймні однієї із зворотних поверхонь (4а11, 4а12) принаймні два різних комбінаційних параметри відповідають ВІДПОВІДНІЙ комбінаційній поверхні ключа (2) 2 Група за п 1, яка відрізняється тим, що отвір (4а) кожного кодового замикаючого диска (4) має для одного напрямку повороту ключа дві зворотні поверхні (4а11, 4а12), які розміщені на відстані одна від одної і під різними кутами відносно центральної осі (D) отвору (4а) замикаючого диска так, що їх взаємний кутовий крок складає переважно приблизно 30° 3 Група за п 1 або 2, яка відрізняється тим, що зворотна поверхня (4а12) в отворі (4а) кожного з кодових замикаючих дисків (4), який відповідає більшим кутам повороту ключа (2), простягається по суті до осі (Е), яка є нормаллю до центральної осі (D) отвору (4а) для ключа 4 Група за п 2 або 3, яка відрізняється тим, що отвори (4а) кодових замикаючих дисків (4) є принаймні ідентичними і утворені так, що кодові замикаючі диски (4) повертаються з ключем (2) тільки О після того, як ключ (2) повернений на ВІДПОВІДНИЙ кут, наприклад 15°, від початкового положення введення ключа (2) 5 Група за будь-яким із пп 1-4, яка відрізняється тим, що замок має принаймні один підйомний 0замикаючий диск (6), який обертається кожного разу, коли введений ключ (2) обертають у замку, і ключовий отвір (6а) якого менший за отвір (4а) звичайних кодових замикаючих дисків (4) 6 Група за будь-яким із пп 1-5, яка відрізняється тим, що для замка з можливістю роботи в одному напрямку повороту бік отвору (4а) в кодових замикаючих дисках (4), який опозитний зворотним поверхням (4а11, 4а12) відносно центральної осі (D), має поверхню (4а1) зворотного повороту, яка при взаємодії з ключем (2) слугує для зворотного повороту замикаючих дисків (4) у замкнене положення замкового механізму 7 Група за п 6, яка відрізняється тим, що поверхня (4а1) зворотного повороту розташована у тій самій площині, що і одна з зворотних поверхонь (4а12, 4а32) у замикаючому диску (4) 8 Група за будь-яким із пп 1-5, яка відрізняється тим, що для замка з можливістю дм в обох напрям СО о> (О ках повороту кодові замикаючі диски (4) мають чотири зворотні поверхні (4а11, 4а12, 4а31, 4а32, 4а21, 4а22, 4а41, 4а42) для кожного напрямку повороту, а зворотні поверхні для одного і того ж напрямку повороту розміщені парами в отворі (4а) діаметрально на кожному боці осі повороту (D) замкового диска (4) 9 Заготовка для ключа, що має хвостовик (2а), яка відрізняється тим, що базова форма хвостовика (2а) у перпендикулярній площині поперечного перерізу хвостовика, не враховуючи будь-які можливі профільні канавки чи ВІДПОВІДНІ канавки (2f), що проходять по заготовці ключа, є по суті прямокутною з принаймні одним кутом, який зрізаний і утворює принаймні одну скошену поверхню (2е1), яка є принаймні однією комбінаційною поверхнею 10 Заготовка для ключа за п 9, яка відрізняється тим, що скошена поверхня (2е1) має дві комбінаційні поверхні з різними комбінаційними параметрами 11 Заготовка для ключа за п 9 або 10, яка відрізняється тим, що скошена поверхня (2е1) утворює у перпендикулярній площині поперечного перерізу хвостовика (2Ь) заготовки для ключа кут 20°-30°, переважно кут приблизно 25°, з центральною віссю (В), яка простягається у напрямку більш довгого боку заготовки у площині поперечного перерізу 12 Заготовка для ключа за п 10 або 11, яка відрізняється тим, що скошена поверхня (2е1) розділена на дві частини, які простягаються у різних напрямках і кожна з яких утворює одну комбінаційну поверхню 13 Заготовка для ключа за п 10 або 11, яка відрізняється тим, що скошена поверхня (2е1) розділена на дві принаймні по суті паралельні частини, відокремлені одна від одної приступкою чи подібним елементом, і кожна з них утворює одну комбінаційну поверхню 14 Заготовка для ключа за будь-яким із пп 9-13, яка відрізняється тим, що хвостовик заготовки для ключа має симетричні частини, які є діаметрально протилежними одна одній відносно центральної осі (А) хвостовика, а принаймні два кути хвостовика мають принаймні одну скошену поверхню (2е1, 2еЗ) 15 Заготовка для ключа за будь-яким із пп 9-14, яка відрізняється тим, що кути хвостовика (2Ь) заготовки ключа мають принаймні одну скошену поверхню (2е1, 2е2, 2еЗ, 2е4), а хвостовик заготовки ключа є симетричним як відносно центральної осі (В), паралельної перпендикулярній площині поперечного перерізу хвостовика, так і відносно осі (С), нормальної до неї 16 Заготовка для ключа за будь-яким з пп 9-15, яка відрізняється тим, що у заготовки для ключа, який має можливість повороту тільки в одному Винахід відноситься до групи циліндровий замок - ключ згідно обмежувальної частини пункту 1 формули винаходу, до заготовки для виготовлен 61939 напрямку, скошена поверхня кожного другого кута хвостовика (2Ь) діє на замикаючі диски (4, 6) під час зворотного повороту 17 Ключ, який відрізняється тим, що базова форма хвостовика (2а) заготовки ключа у перпендикулярній площині поперечного перерізу хвостовика, не враховуючи будь-які можливі профільні канавки чи ВІДПОВІДНІ канавки (2f), що проходять по заготовці ключа, є прямокутною з принаймні одним кутом, який зрізаний і утворює принаймні одну скошену поверхню (2е1) для отримання комбінаційних поверхонь на ключі, які відповідають кодовим замикаючим дискам (4) в замку, а принаймні одна скошена поверхня (2е) утворює принаймні одну комбінаційну поверхню, яка може бути вибрана, а параметр інших комбінаційних поверхонь на ключі визначається на основі комбінації кута прорізу і довжини поверхні зрізу прорізів, виконаних на скошеній поверхні (2е1) 18 Ключ за п 17, який відрізняється тим, що скошена поверхня (2е1) має дві комбінаційні поверхні з різними комбінаційними параметрами 19 Ключ за п 17 або 18, який відрізняється тим, що кутовий крок між прорізами, які відповідають послідовним комбінаційним параметрам, складає приблизно 15° 20 Ключ за будь-яким із пп 17-19, який відрізняється тим, що довжина поверхонь прорізу, які відповідають різним комбінаційним параметрам, визначається тим, що КІНЦІ поверхонь зрізів розміщені у найвищих точках трьох різних периферійних поверхонь (R1, R2, R3) від центральної осі (А) хвостовика (2Ь) ключа 21 Ключ за п 20, який відрізняється тим, що крайні КІНЦІ поверхонь зрізу, які забезпечують поворотний рух замикаючих дисків і відповідають різним комбінаційним параметрам, розміщені на двох різних периферійних поверхнях (R1, R2) від центральної осі (А) хвостовика (2Ь) ключа 22 Ключ за п 20 або 21, який відрізняється тим, що комбінаційні параметри ключа, які розміщені на периферійних поверхнях (R1, R2), розміщені з однаковим кроком 23 Ключ за будь-яким із пп 17-22, який відрізняється тим, що частини комбінаційних прорізів, які діаметрально опозитні одна одній відносно центральної осі (А) хвостовика (2Ь) ключа, розміщені симетрично 24 Ключ за будь-яким із пп 17-23, який відрізняється тим, що він має чотири поверхні зрізу (2е1, 2е2, 2еЗ, 2е4) для кожного кодового замикаючого диска (4) так, що комбінаційні прорізи, розміщені діаметрально опозитно один до одного відносно центральної осі (А) хвостовика (2Ь) ключа, є ідентичними ня ключа для замка групи, до ключа для роботи з циліндровим замком групи, виготовленого із заготовки для ключа Існує зростаючий попит на замкові механізми з великою КІЛЬКІСТЮ відмикаючих комбінацій і/чи додатковими новимии профілями ключів для забезпечення ними великих груп замків, які відчиняються універсальними ключами При цьому, нові профілі ключів повинні відрізнятися від попередніх профілів ключів, що вже знаходяться на ринку, і забезпечувати отримання нових різних груп замків окремо одна від одної Профіль ключа означає форму ключа перед тим, як на ньому будуть виконані будь-які комбінаційні поверхні чи комбінаційні прорізи, які потрібні для відмикання замка У багатьох випадках, коли це необхідно, треба мати заготовки ключів з гладкими профілями Більше того, в залежності від використання, окремі профілі ключів повинні бути придатні, як для замків, які спрацьовують тільки при повороті у одному напрямку, так і для замків, які працюють у двох напрямках Напрямок повороту чи напрямок спрацьовування замка означає в даному тексті напрямок, в якому ключ обертає диски замка для спрацьовування замкового механізму Так як циліндрові замки забезпечені переважно так званими поворотними замковими дисками, то з точки зору універсальності і властивостей проти відкриття відмичкою, нові профілі ключів повинні мати можливість використовуватись з замковими механізмами такого типу Циліндровий замок, який спрацьовує у двох напрямках, має поворотні замкові диски і працює з симетричним ключем, який може бути введений в замок у двох різних повернутих положеннях, відомий з патенту US-A-4351172 Цей замок може бути пристосований для роботи тільки в одному напрямку повороту, але це потребує спеціального блокування одного з напрямків повороту окремим блокуючим елементом Відомий циліндровий замок, патент US-A-5490405, який працює тільки в одному напрямку повороту, а зворотний поворот замкових дисків виконується окремим поворотним елементом, і тому на хвостовику ключа є більше місця для різних профільних канавок В цьому відомому замку отвори для ключа у замикаючих дисках, мають спеціальну конструкцію щоб, наприклад, замок не міг би, спрацьовувати від ключа замка за патентом US-A-4351172 Ключ має власний профіль, який відрізняється від попередніх профілів В описі патенту FI25618 наведений замок, який спрацьовує у двох напрямках і в якому вибір напрямку спрацьовування відбувається за допомогою окремої направляючої пластини, розташованої перед набором замикаючих дисків В цьому відомому замку отвори для ключа замикаючих дисків мають окрему зворотну поверхню для кожного можливого комбінаційного прорізу Крім того, ключ для цього замка має хвостовик з окремою борідковою частиною для комбінаційних прорізів, яка є ВІДМІННОЮ від відомих ключів для роботи з відомими замками, зазначеними вище Таким чином, ключ, що введений у замок, може бути повернутий тільки у одному напрямку кожного разу, і крім того, відмикаюча комбінація є ідентичною також для зворотного напрямку повороту Метою винаходу є нова група циліндровий замок-ключ, нові ключі для неї, а також заготовки 61939 ключів, які пристосовані спеціально до замків з поворотними замикаючими дисками і дають можливість забезпечити отримання нових профілів ключа, які відрізняються від відомих профілів ключа Додатковою метою є забезпечення різних потреб для замикання, тобто, щоб замки можна було легко пристосувати до роботи або в одному, або в двох напрямках повороту Крім того, замок повинен бути нескладним, надійним у роботі і мати невелику вартість За одним з аспектів винахід забезпечує групу циліндровий замок - ключ за пунктом 1 формули винаходу РІЗНІ комбінаційні параметри призводять до різних можливих кутів повороту, при яких ключ замка може бути розташований для повороту замикаючих дисків, щоб відімкнути замковий механізм У ВІДПОВІДНОСТІ з винаходом отримується проста конфігурація отворів для ключа у замикаючих дисках, яка легко визначається і може бути ефективно використана у взаємодії з комбінаційними поверхнями ключа з профілем, що чітко відрізняються по конструкції від відомих Крім того, таке саме базове рішення можливо переважно адаптувати до циліндрових замків , які працюють як в одному, так і у двох напрямках повороту Технічний ефект винаходу може, крім того, бути покращений, якщо отвір для ключа замкових замикаючих дисків з різними комбінаційними параметрами має для одного напрямку повороту ключа всього дві зворотні поверхні, які розташовані на відстані одна від одної і під різним кутом відносно центральної осі отвору замикаючого диска так, щоб їх взаємний кутовий крок складав переважно приблизно 30° Центральна вісь отвору для ключа проходить у напрямку площини замикаючого диска на відміну від осі повороту замикаючого диска, яка перетинає зазначену центральній осі отвору усередині отвору перпендикулярно до неї Коли зворотна поверхня у отворі кодового замикаючого диска, який відповідає більшим кутам повороту ключа, простягається по суті до центральної лінії нормальної до центральної осі отвору для ключа, отвір може бути просто виконаний повністю симетричним для замка, який спрацьовує у двох напрямках, або частково симетричним для замка, який спрацьовує тільки в одному напрямку У обох випадках зворотні поверхні і/або поверхні зворотного повороту замикаючих дисків, розташовані для того самого напрямку повороту, розміщують діаметрально відносно осі повороту замикаючого диска Отвори для ключа кодових замикаючих дисків переважно можуть бути принаймні по суті ідентичними і утвореними так, щоб кодові замикаючі диски оберталися ключем тільки після того, як ключ буде повернутий на початковий кут, наприклад 15°, від початкового положення ключа (положення введення ключа) Звичайно замок додатково має принаймні один відомий підйомний О-замикаючий диск, який обертається, коли ключ обертають в замку, і отвір для ключа якого менший за отвір нормальних кодових замикаючих дисків Основною метою підйомного О-замикаючого диска є забезпечення зворотного руху замкового сухаря в його замкнене положення при позитивній проводці, коли замковий механізм замикають Таким шляхом 61939 8 досягається те, що комбінаційні параметри кодоповерхню Така конструкція робить виготовлення вих замикаючих дисків, які визначають комбінацію незаконних чи підроблених ключів більш ускладвідмикання замка, і зворотні поверхні ВІДПОВІДНО Є неною Крім того, може бути забезпечено отриПОВНІСТЮ незалежними від О-замикаючого диска, мання повністю нового роду профілів ключів що підвищує КІЛЬКІСТЬ доступних комбінацій відмиЗастосування хвостовика заготовки ключа, кання і покращує уніфікаційні властивості групи який є симетричним відносно частин, розміщених замок - ключ за винаходом Додатково, підйомний діаметрально протилежно одна одній відносно О-замикаючий диск може бути використаний для центральної осі (А) хвостовика так, що його привизначення профілю хвостовика ключа, який є наймні два кута мають принаймні одну скошену сумісним з каналом під ключ, і для забезпечення поверхню, дозволяє введення ключа у замок у бажаних варіантів його для різних наборів замків двох різних положеннях Якщо замок може спрацьовувати у обох напрямках повороту, то всі кути Якщо замок спрацьовує в одному напрямку хвостовика заготовки ключа можуть мати, ВІДПОВІповороту, то на боці у отворі кодового замикаючоДНО, принаймні одну скошену поверхню так, що го диска, що опозитний зворотній поверхні відносхвостовик заготовки ключа є симетричним як відно центральної осі, є поверхня зворотного повороносно центральної осі, паралельної перпендикуту, яка у взаємодії з ключем слугує для зворотного лярній площині поперечного перерізу хвостовика, повороту замикаючих дисків у замкнене положентак і відносно осі, нормальної до неї 3 іншого боня замкового механізму Розташування поверхні ку, для ключа, який працює тільки в одному назворотного повороту у той самій площині, що і одпрямку повороту, скошена поверхня кожного друна із зворотних поверхонь замикаючого диска, гого кута хвостовика виконана з можливістю рободозволяє отримати просту і добре визначену фоти як поверхні зворотного повороту для замикаюрму отвору для ключа Таке рішення забезпечує чих дисків надійну роботу і при цьому немає необхідності в окремому елементі для зворотного повороту Ще за одним додатковим аспектом винахід забезпечує ключ для групи за будь-яким з попереЯкщо замок спрацьовує в обох напрямках подніх аспектів і виготовлений з заготовки ключа за вороту, то кодові замикаючі диски мають всі чотибудь-яким з попередніх додаткових аспектів, який ри зворотні поверхні для кожного напрямку пововідрізняється тим, що базова форма хвостовика роту, при цьому зворотні поверхні, які слугують заготівки ключа у перпендикулярній площині попедля однакового напрямку повороту, розміщені поречного перерізу хвостовика, не враховуючи будьпарно у отворі для ключа і діаметрально з кожного які можливі профільні канавки чи ВІДПОВІДНІ канавбоку осі повороту замикаючого диска ки, що проходять по заготовці ключа, є по суті Додатковим аспектом винаходу є створення прямокутною так, щоб принаймні один кут був зазаготовки ключа для групи за винаходом, який має мінений принаймні однією скошеною поверхнею хвостовик, базова форма якого у перпендикулярдля забезпечення комбінаційних поверхонь на ній площині поперечного перерізу хвостовика, не ключі, які відповідають кодовим замикаючим дисвраховуючи будь-які можливі профільні канавки чи кам в замку, і тим, що принаймні одна скошена ВІДПОВІДНІ канавки, що проходять по заготовці поверхня утворює принаймні одну комбінаційну ключа, є по суті прямокутною з принаймні одним поверхню, яка може бути вибрана, а також тим, що кутом, який замінений принаймні однією скошеною параметр інших комбінаційних поверхонь на ключі поверхнею, яка утворює принаймні одну комбінавизначається на основі комбінації кута прорізу і ційну поверхню Така базова форма хвостовика довжини поверхні зрізу прорізів, виконаних на ключа є простою і має переваги при виготовленні скошеній поверхні Звичайно, скошена поверхня має дві комбінаційні поверхні з різними комбінаційними параметЗазначена скошена поверхня має дві комбінарами В цьому випадку при забезпеченні численційні поверхні з різними комбінаційними параметності прорізів більш вузьких, ніж звичайно, КІЛЬрами В цьому випадку кутовий крок між прорізами, КІСТЬ різних комбінаційних параметрів, які звичайно які відповідають послідовним комбінаційним паравикористовують у замках такого типу, може бути метрам, складає приблизно 15°, що є достатнім легко отримано без ризику зменшення надійності для надійної роботи замка і дає можливість викороботи при відмиканні замка 3 іншого боку також ристовувати О-проріз тільки для підйомного Овиникає можливість підвищення КІЛЬКОСТІ комбіназамикаючого диску незалежного від комбінаційних ційних параметрів, що примножує КІЛЬКІСТЬ доступараметрів, які надані кодовим замикаючим диспних відмикаючих комбінацій кам На практиці скошена поверхня утворює у перУ переважному втіленні ключа довжина повепендикулярній площині поперечного перерізу хворхонь зрізу, які відповідають різним комбінаційним стовика заготовки ключа кут 20°-30°, переважно параметрам, визначається тим, що крайні КІНЦІ кут приблизно 25°, з центральною віссю, яка проповерхонь розміщені у найвищих точках трьох різстягається у напрямку більш довгого боку заготовних периферійних поверхонь, виміряних від ки у площині поперечного перерізу Скошена поцентральної осі хвостовика ключа Периферійна верхня може бути розділена на дві частини, які поверхня означає дугу кола чи іншої криволінійної простягаються взаємно у різних напрямках і кожна поверхні, але також включає і площину чи можлиз яких утворює одну комбінаційну поверхню Альво поверхню, яка має навіть декілька окремих плотернативно, скошена поверхня може бути розділеских частин ВІДПОВІДНО, крайні КІНЦІ поверхонь на на дві принаймні по суті паралельні частини, зрізу, які забезпечують поворотний рух замикаювідокремлені одна від одної приступкою чи подібчих дисків і відповідають різним комбінаційним ним елементом і кожна утворює одну комбінаційну параметрам, розміщені на двох різних периферій 61939 них поверхнях, виміряних від центральної осі хвостовика ключа В цьому випадку комбінаційні поверхні ключа, які простягнуті до тієї самої периферійної поверхні, переважно взаємно розміщені з однаковим кроком, що робить виготовлення ключа більш простим При цьому, немає необхідності у взаємному кроці кута між послідовними комбінаційними поверхнями, розміщеними на різних периферійних поверхнях, з точки зору кроку, але достатньо, що взаємний крок між зворотними поверхнями у кодовому замикаючому диску був вибраний у ВІДПОВІДНОСТІ до зазначеного кроку кута між послідовними комбінаційними поверхнями, розміщеними на різних периферійних поверхнях, щоб поворотний рух кодового замикаючого диска, за допомогою ключа був сумісний з розміщенням периферійного вирізу кодового замикаючего диска Частини комбінаційних прорізів, які діаметрально опозитні одна одній відносно центральної осі хвостовика ключа, розміщені симетрично, завдяки чому ключ може бути введений в замок у двох поворотних положеннях Крім того, для замка, який спрацьовує у обох напрямках, ключ має чотири поверхні зрізу для кожного кодового замикаючого диска так, що комбінаційні прорізи, розміщені діаметрально ОПОЗИТНО ОДИН ДО ОДНОГО ВІДНОСНО центральної осі хвостовика ключа, є ідентичними Далі втілення винаходу будуть описані, тільки як приклад, з посиланнями на креслення, де фіг 1 - одне втілення групи циліндровий замок - ключ за винаходом у розібраному вигляді, в якій замок спрацьовує у двох напрямках, фіг 2а - заготовка ключа для виготовлення ключа групи на фіг 1, фіг 2Ь - ключ, вирізаний з заготовки ключа, фіг 3 - вигляд перпендикулярного перерізу хвостовика ключа за винаходом, який ілюструє альтернативні комбінаційні прорізи, які забезпечують різні комбінаційні параметри, фіг 4а, 4Ь і 4с - показ взаємодії між комбінаційними поверхнями різної довжини в ключі і різними зворотними поверхнями у кодових замикаючих дисках замка, який може мати різні комбінаційні параметри, фіг5а-5д - різні варіанти замикаючих ДИСКІВ, ЯКІ відповідають різним комбінаційним параметрам, фігба-бд - вирізи у ключі в площинах перпендикулярних поперечних перерізів хвостовика ключа, які відповідають замикаючим дискам на фігурах 5а-5д і ВІДНОСЯТЬСЯ ДО ОДНОГО втілення ключа, фіг 7 - вигляд перерізу групи циліндровий замок - ключ згідно з винаходом, причому замок є таким, що спрацьовує в одному напрямку повороту, а переріз виконаний по кодовому замикаючому диску замка, фіг 8а, 8Ь і 8с - ілюстрація роботи групи циліндровий замок - ключ на фіг 1 у поперечних перерізах замкового циліндру по підйомному Озамикаючому диску при різних положеннях повороту ключа, фіг 9а, 9Ь і 9с - ілюстрація роботи групи циліндровий замок - ключ на фіг 1 у поперечних перерізах замкового циліндра по кодовому замикаючому диску при різних положеннях повороту ключа, 10 фіг 10а, 10Ь і 10с - ілюстрація роботи групи циліндровий замок - ключ на фіг 1 у поперечних перерізах замкового циліндра по проміжному диску при різних положеннях повороту ключа, фіг 11а, 11 b і 11с- ілюстрація трьох альтернативних форм ключа за винаходом у площинах поперечних перерізів заготовки ключа і альтернативних комбінаційних прорізів з різними комбінаційними параметрами, і фіг 12 - ілюстрація альтернативних профілів для заготовки ключа за винаходом і ключа, виготовленого з такої заготовки На кресленнях позицією 1 позначено корпус замка, який вміщує замковий циліндр 3, що має можливість повороту ключем 2 замка Замковий циліндр 3 (див зокрема ф і г 1 , де показано втілення замка, що спрацьовує у двох напрямках) вміщує набір кодових замикаючих дисків 4, які визначають комбінацію відмикання замка, відокремлені один від одного проміжними дисками 5 і утримуються у замковому циліндрі 3 з неможливістю повороту Крім того, на кожному КІНЦІ набору дисків, що складається з дисків 4 і 5, є так званий підйомний О-замикаючий диск 6, який безперервно обертається разом з ключем, коли ключ обертають у замку 3 точки зору замикання, то вони не є необхідним, особливо передній О-замикаючий диск, який є першим диском на КІНЦІ ДЛЯ введення ключа у набір дисків, але на практиці вони часто використовуються Замикаючі диски 4 і 6 мають ВІДПОВІДНІ отвори 4а і 6а, в яких знаходяться ВІДПОВІДНІ поверхні для ключа, і ВІДПОВІДНІ периферійні вирізи 4Ь і 6Ь, для будь-якого напрямку повороту Замковий механізм також має, замикаючий сухар 7, який може бути розміщений у пазу 8 у замковому циліндрі 3, і відповідну канавку 16 (див фіг 7-10) на внутрішній поверхні корпусу 1 замка У замкненому положенні замкового механізму під тиском дисків 4 і 6 замикаючий сухар 7 розташовується частково у пазу 8 і частково у канавці 16 в корпусі замка, запобігаючи повороту циліндру З відносно корпусу 1 Пружинний засіб 9 направляє переміщення сухарі 7 відносно корпусу 1 і циліндра 3, забезпечуючи більш плавну роботу замкового механізму Зворотні стрижні 10 слугують для зворотного повороту кодових замикаючих дисків 4 у їх замкнене положення після відмикання замкового механізму Засіб обмеження обертання чи дисковий контролер 11 дозволяє введення і витягування ключа 2 із замка тільки у визначеному поверненому положенні Він також запобігає повороту ключа у замку, поки ключ не буде повністю введений у замок, щоб запобігти ушкодження замкового механізму Дисковий контролер 11 також може бути використаний для визначення профілю ключа і для цієї мети він може зворотно обертати Озамикаючий диск, розміщений на передньому КІНЦІ набору дисків Таким чином, дисковий контролер 11 є корисним з точки зору роботи замка, але з точки зору застосування винаходу він не є необхідним Захисна шайба 12 захищає набір дисків замка, а коли необхідно, може бути використана для визначення підхожого профілю ключа для замка Замок також має засіб 13 для утримання зам 12 11 61939 кового циліндра 3 на МІСЦІ установки у корпусі 1 з внутрішнею поверхнею замкового циліндра З Після відмикання замкового механізму силу перенаправляють кожний зворотний стрижень 10 кождають через крутильну пластину 13а до ВІДПОВІДного разу для повернення кодових замикаючих НОГО елемента, наприклад до замкового болта (не дисків 4 до їх початкових положень Роботу мехапоказаного) Замок також має направляючий еленізму можна побачити більш ясно на фіг 8, 9 і 10, мент 14, розміщений у каналі для ключа, утвореде показане розміщення різних частин замкового ному отворами для ключа у дисках Направляючий механізму і зворотних стрижнів 10, а також взаєелемент 14 підтримується О-замикаючим диском 6 модію елементів при положеннях О-замикаючого і дисковим контролером 11, так що, коли ключ диска, кодового замикаючого диска і проміжного обертають у замку, направляючий елемент безпедиска в різних повернутих положеннях ключа рервно обертається з ключем Направляючий Фіг 8а, 9а і 10а відповідають початковому полоелемент 14 направляє введення і виведення клюженню, коли ключ введений у замок, фіг8Ь, 9Ь і ча із замка Він також слугує як захист проти від10Ь відповідають положенню, коли ключ повернукриття замка відмичкою Крім того він також часттий на 90° у відімкнене чи послаблене положення ково виявляє профіль ключа, сумісним із замком замкового механізму, і фіг 8с, 9с і 10с відповідають (див фігЗ) Основна робота всіх цих елементів є положенню, коли ключ повернутий на половину відомою і буде частково пояснена нижче оберту назад у напрямку початкового положення, в наслідок чого замковий сухар 7 переміщений в На фіг 2а показана заготовка ключа 2 для ройого замкнене положення, а один із зворотних боти з замком на фіг 1, яка має елемент для утристрижнів 10, що спонукається ключем і Омання 2а і хвостовик 2Ь ключа На фіг 2Ь показані замикаюмим диском, переміщує кодові замикаючі ВІДПОВІДНО ключ 2, виготовлений з заготовки 2 на диски 4 назад до їх початкового положення, замифіг 2а і хвостовик 2Ь, який має комбінаційні поверкаючи замковий механізм Робота механізму більш хні 2с для всіх замикаючих дисків 4 і 6 набору дисповно описана у патенті US-A-4351172, на який є ків Ключ на фіг 2Ь має чотири серії комбінаційних посилання у тексті поверхонь, тобто по дві серії для кожного напрямку повороту, щоб ключ було можливо ввести у заНа фіг 3 показаний ключ 2, придатний для ромок у двох різних положеннях, які мають кутовий боти із замком на фіг1, і елементи винаходу на проміжком 180° між собою Додатково ключ має перпендикулярному поперечному перерізі хвостоканавки 2f для направляючого елемента 14 і завика 2Ь у положенні одного кодового замкового глиблення 2d для кульок чи інших блокуючих еледиска 4 Базова форма поперечного перерізу хвоментів дискового контролера 11 Робота цих блостовика (див фігЗ) є по суті прямокутником, кожкуючих елементів базується на тому, що при ввений з кутів якого має скошену поверхню Ці скошеденні ключа у замок, вони тиснуть на ВІДПОВІДНІ ні поверхні позначені 2е1, 2е2, 2еЗ і 2е4 Ключ, пружини, дозволяючи введення ключа Але, як який спрацьовує тільки в одному напрямку повотільки ключ повертають, направляючі поверхні у роту і який можливо вводити в замок тільки в оддисковому контролері спонукають переміщення ному положенні, повинен мати, як мінімум, таку блокуючих елементи у напрямку каналів ключа скошену поверхню тільки в одному куті, наприклад так, що вони частково розміщуються у заглибленповерхню 2е1 Ключ на фіг 3 також має канавки 2f нях 2d, запобігаючи видалення ключа із замка для направляючого елементу 14 Позиція А показує центральну вісь хвостовика 2Ь, яка простягаКоли механізм на фіг 1 необхідно відімкнути чи ється у повздовжньому напрямку його, позиція В вивільнити, замкові диски 4 і 6 обертають ключем показує центральну вісь хвостовика, яка прохо2 замка Зокрема, кожний замковий диск повертадить у площині його поперечного перерізу, і позиється так, як це визначено комбінаційною поверхція С показує центральну вісь, яка є перпендикунею, виконаною на ключі для цього замкового дислярною до осі В Скошені поверхні 2е1, 2е2, 2еЗ і ка при цьому периферійний виріз 4Ь чи 6Ь ВІДПОВІ2е4 утворюють переважно кут приблизно 25° з ДНО розміщується у положенні, що відповідає повіссю В ложенню паза 8 замкового циліндра 3 і сухаря 7 Таким чином, утворюється єдиний канал з периРозглянемо різні варіанти комбінаційних повеферійних вирізів 4Ь і 6Ь, в який сухар 7 може перхонь, що повинні бути вирізані у правому верхреміститися, вивільняючи замковий циліндр 3 для ньому куті або на скошеній поверхні 2е1 ключа повороту відносно корпусу 1 замка (див фігЗ) Комбінаційні поверхні утворюють так, що скошена поверхня 2е1 складає в цьому випадКоли використовують замок, який спрацьовує ку дві відокремлені комбінаційні поверхні, а парау двох напрямках, то він може бути відімкнений метри інших комбінаційних поверхонь визначаповоротом ключа з початкового положення у будьються комбінацією кутів прорізів, що виконані у якому напрямку, внаслідок чого відмикаюча комбізазначеній скошеній поверхні, і довжиною поверхні нація, а тому і розміщення периферійних вирізів, зрізу Довжини поверхонь зрізу, які відповідають можуть відрізнятися одна від одної при різних нарізним комбінаційним параметрам, що їх стосупрямках повороту Крім того, замкнення замкового ються, визначаються тим, що крайні КІНЦІ повермеханізму, а тому зворотне повернення кодових хонь зрізу розміщені на трьох різних периферійних замикаючих дисків 4 у замкнене положення, що поверхнях, виміряних від центральної осі А хвосдає можливість видалення ключа з замка, не може товика ключа Радіуси периферійних поверхонь відбуватися безпосередньо як силова передача R1, R2 і R3 Таким чином, комбінаційні поверхні з від ключа до замкових дисків 4 Як наслідок, звонаступними комбінаційними параметрами отримуротний поворот замкових дисків 4 виконують через ють таким чином силову передачу від ключа до О-замикаючого диска, периферійні направляючі поверхні якого разом комбінаційний параметрі - утворений верх 14 13 61939 нею частиною скошеної поверхні 2е1, відповідають замикаючим дискам на фіг5а-5д у площині поперечного перерізу хвостовика ключа у комбінаційний параметр 2 - утворений додатВІДПОВІДНОСТІ з одним втіленням ключа Комбінаковим прорізом, виконаним у скошеній поверхні ційні поверхні, які відповідають скошеній поверхні 2е1 і простягнутим до радіусу R1, 2е1 ключа або поверхням вирізаним на ній, відпокомбінаційний параметр 3 - утворений нижвідають периферійним вирізам 4Ь1, а комбінаційні ньою частиною скошеної поверхні 2е1, що простяповерхні, які відносяться до скошеної поверхні 2е2 гається тільки до радіусу R2, через що верхня часключа або поверхні вирізаній на ній, відповідають тина заготовки повинна бути зрізана з цієї частини, периферійним прорізам 4Ь2 ВІДПОВІДНО ЯК було комбінаційні параметри 4 і 5 - утворені настуописано вище комбінаційні поверхні, вирізані на пними додатковими прорізами, виконаними у нижскошеній поверхні 2е2, можуть мати різні альтерній частині скошеної поверхні 2е1 і простягнутими нативні параметри, які залежать від комбінаційнодо радіуса R2, і го параметра скошеної поверхні 2е1, через що комбінаційний параметр 6 - утворений проріодна з цих комбінаційних поверхонь вибрана тут зом, що відповідає радіусу R3 Взаємний нахил як приклад кута між послідовними комбінованими поверхнями в цьому випадку дорівнює 15° На фігурах, позначення D відноситься до центральної осі отвору 4а для ключа у замковому Ключу, що зображений на фіг 3, немає необдиску 4, позначення D' відноситься до осі повороту хідності мати однакову комбінацію для обох назамкового диска 4 і позначення Е відноситься до прямків повороту Але комбінаційні поверхні, виріцентральної осі, нормальної до осі D (див фіг 5Ь) зані у суміжних скошених поверхнях 2е1 і 2е2, заЦі позначення виконані для того, щоб проілюструлежать одна від одної на деякому протязі, так як вати взаємне розташування і симетрію положення параметр комбінаційної поверхні, що вибрана для різних зворотних поверхонь 4а11-4а42 у кодовому одного напрямку повороту, обмежує можливі пазамикаючому диску 4 (див фіг 4а) раметри комбінаційних поверхонь, які можуть бути вибрані для іншого напрямку повороту ВІДПОВІДНО Як можна бачити з фіг 5 і 6, комбінаційна поТаким чином, практично комбінаційні поверхні для верхня ключа, яка відповідає меншому комбінаобох напрямків повороту повинні простягатися до ційному параметру починає обертати кодовий заоднакових радіусів, через що, наприклад, для коммикаючий диск 4 ВІДПОВІДНО пізніше Крім того, бінаційної поверхні з параметром 3 , яка вибрана можна бачити, що отвір 6а підйомного Одля одного напрямку повороту, комбінаційна позамикаючого диску 6, показаного на фіг 5а, менше верхня з параметром 3 , 4 , 5 або 6 може бути ніж отвори інших замикаючих дисків чи кодових ВІДПОВІДНО вибрана для іншого напрямку повороту замикаючих дисків 4, так як він точно відповідає Це показано пунктирними ЛІНІЯМИ, ЯКІ починаються профілю хвостовика ключа 2Ь Тому замикаючий від скошеної поверхні 2е2 і визначають комбінадиск 6 може бути використаний спеціально для ційні параметри поверхонь, які вибрані для іншого визначення профілю ключа сумісного із замком напрямку повороту ВІДПОВІДНО Крім того, комбінаКрім того, отвір 6а замикаючого диска 6 має канаційні поверхні, що розміщені діаметрально противки 6с для направляючого елемента 14 (див фіг 1 лежно одна одній відносно центральної осі А хвосі 5а) Таким чином, щоб нові профілі ключа відрізтовика ключа вибирають ідентичними, тобто 2е1 нялися від базового профілю, можливо змінити відповідає 2еЗ, а 2е2 відповідає 2е4 В цьому випростори між скошеними поверхнями 2е1 і 2е4, і, падку ключ може бути введений у замок у двох ВІДПОВІДНО, між скошеними поверхнями 2е2 і 2еЗ різних положеннях повороту (див фіг 3 і 12) При бажанні, також можливо змінити направляючий елемент 14 Внаслідок цього На фіг 4а, 4Ь, і 4с показана взаємодія між комотримані нові профілі стають унікальними, завдяки бінаційними поверхнями різної довжини на ключі і новому розташуванню комбінаційних поверхонь кодовим замковим диском 4 для втілення на фіг 1 замка, і тому ключі до старих замків не можуть В цьому втіленні отвори 4а для ключа мають дві бути використані у замках за винаходом навіть, зворотні поверхні, кожна з яких має відповідну якщо ключ може бути введений у замок комбінаційну поверхню на ключі, через що радіус вибраної комбінаційної поверхні визначає, яку одТак як отвір 6а у О-замикаючому диску 6 менну із зворотних поверхонь використовують у кожший за отвір 4а у кодових замикаючих дисках 4, то ному випадку Зворотні поверхні спроектовані таключ 2 після введення у замок повинен бути повеким чином 4а11 і 4а12 відповідають комбінаційрнутий на визначений кут вільного повороту, тобто ним поверхням 2е1 ключа, 4а21 і 4а22 відповідаприблизно на 15°, перш, як він співпаде з першою ють комбінаційним поверхням 2е2 ключа, 4а31 і зворотною поверхнею в отвір 4а Це робить замок 4а32 відповідають комбінаційним поверхням 2еЗ більш безпечним з точки зору відкриття відмичкою ключа, і 4а41 і 4а42 відповідають комбінаційним Конструкція за винаходом додатково забезпечує поверхням 2е4 ключа Як бачимо з фігур комбінавзаємний кутовий крок між комбінаційними параційні поверхні, які простягаються до різних радіусів метрами, який може бути меншим ніж звичайний, R1 чи R2 діють ВІДПОВІДНО на різні зворотні повербез зменшення надійності роботи механізму При хні отвору і, крім того, комбінаційна поверхня, яка бажанні, можливо забезпечити сім різних комбінавідповідає радіусу R3, взагалі не обертає кодовий ційних параметрів замість звичайних шести Це замикаючий диск потребує тільки ВІДПОВІДНО меншого кутового кроку для периферійних вирізів в кодових замикаючих На фіг5а-5д показане положення периферійдисках 4 Таким чином, може бути додатково заних вирізів замикаючих ДИСКІВ у кожному випадку, безпечена значна КІЛЬКІСТЬ різних відмикаючих що відповідає різним комбінаційним величинам, а операцій, що разом з новим і різними профілями на фіг 6а-6д показані комбінаційні поверхні, які 16 15 61939 забезпечує суттєво більший потенціал для різних і лишатиметься 15°, через що робота замкового навіть дуже перспективних застосувань замка механізму відповідає роботі механізму, що описаний для втілення на фіг 1 Незалежно від конструНа фіг 7 показане втілення винаходу, в якому кції центральної частини ключа втілення, показані замок спрацьовує тільки в одному напрямку повона фіг 11а і 11Ь, забезпечують можливість запророту В цьому випадку достатньо, щоб отвір 4а вадження нових серій профілів ключа, щоб ключі кодових замикаючих дисків 4 мав дві зворотні пона фіг 11а і 11 b не могли бути взаємно заміненими верхні 4а11 і 4а12 для ключа Крім того, коли баі сумісними з будь-яким з замків, виконаних для жано вводити ключ у замок у двох різних положенключів на фіг 3, і навпаки нях, потрібні зворотні поверхні 4а31 і 4а32, які відповідають зворотнім поверхням 4а11 і 4а12 і розЯк можна бачити з фіг 11с і частково також з ташовані діаметрально протилежно відносно осі А фіг 11а і 11Ь, немає необхідності утворювати пеВІДПОВІДНО, В цьому випадку отвори 4а для ключа риферійні поверхні хвостовика 2Ь ключа, які відноу замикаючих дисках 4 мають зворотні поверхні сяться до різних комбінаційних параметрів, у ви4а', на які ключ може безпосередньо діяти для гляді дуги кіл чи інших криволінійних поверхонь, обернення назад замикаючих дисків у їх початкові вони можуть бути виконані плоскими, що є більш замкнені положення Це відповідає роботі звичайпростим з точки зору техніки виготовлення У варіного циліндричного замка, із замикаючими дискаанті на фіг 11с всі периферійні поверхні є плоскими, що обертаються, тому ніяких окремих повороми У варіанті на фіг 11а тільки найбільш дальні тних сухарів чи подібних елементів не потрібно від центра периферійні поверхні є плоскими, а у Зворотні поверхні 4а' (див фіг 7) можуть переважваріанті на фіг 11 b найбільш дальні від центра но утворювати загальну поверхню із зворотними периферійні поверхні ВІДПОВІДНО мають окремі поверхнями 4а12 і 4а32 для комбінаційних поверплоскі частини хонь ключа Зворотні поверхні 4а' можуть бути На фіг 12 показана форма хвостовика 2Ь загосконструйовані по-різному, але описане втілення товки ключа у перпендикулярній площині поперечмає перевагу в тому, що, при бажанні, такий самий ного перерізу на МІСЦІ внутрішнього підйомного Опрофіль ключа може бути використаний і для замзамикаючого диска Деякі можливі варіанти профіків, що спрацьовують у двох напрямках Альтернальних канавок показані штрих пунктирними ЛІНІЯМИ тивою кодовим замикаючим дискам, що обертана фіг 12 для прикладу Форма і розмір профільються, є використання зворотно обертаючого суних канавок можуть, при бажанні, бути змінені При харя, через що замки, які спрацьовують і у двох, і у цьому не можуть бути використані можливі альтеодному напрямку можуть бути забезпечені подібрнативні профільні канавки, розташовані у полоними профілями ключа і подібними замикаючими женні зовнішнього чи першого підйомного Одисками замикаючого диска у напрямку введення ключа, або ВІДПОВІДНІ елементи, які визначають профіль На фіг 11а, 11Ь і 11с показані три альтернатиключа, так як це буде робити неможливою дію вні конструкції хвостовика 2Ь заготівки ключа і замкового механізму Таким чином, за допомогою ключ вирізаний з неї з альтернативними комбінаО-замикаючого диска чи ВІДПОВІДНИХ елементів ційними прорізами в ключі, які відповідають різним можуть бути визначеними тільки ЗОВНІШНІ базові комбінаційним параметрам На фіг 11а і 11Ь кожна форми комбінаційних поверхневих зон заготовок скошена поверхня 2е1-2е4 розділена на дві частиключа Але в цьому випадку частини заготовки ни так, що у втіленні на фіг 11а вони відокремлені ключа, розміщені між зонами комбінаційних поверодна від одної приступкою між 1 і 3 комбінаційхонь, можуть бути використані для розміщення ними поверхнями На фіг 11Ь скошені поверхні різних профільних канавок ключів Ці канавки мо2е1-2е4 ВІДПОВІДНО мають дві поверхні з невелижуть бути розташовані незалежно на направляюким кутом між ними В результаті цього у цих двох чому елементі 14 і на направляючих поверхнях 2f втіленнях кутовий крок між вирізаними поверхняключа, а, крім того, форма направляючого елемеми, які відповідають послідовним комбінаційним нта 14 може бути по бажанню змінена, як це можпараметрам ключа, є частково різним, але взаєна бачити, наприклад, на фіг1, а з іншого боку на модія між ними і ВІДПОВІДНИМИ поверхнями у замифіг 4, 7-Ю каючих дисках 4 (див наприклад, на фіг 4 4а11, 4а12 і т д ) можуть бути спроектована так, що взаВинахід не обмежений наведеними втіленняємний кутовий шаг між ВІДПОВІДНИМИ периферійми, але будь-які модифікації можливі в межах фоними вирізами у кодових замикаючих дисках 4 зармули винаходу 17 61939 18 2f 14 4a32 ФІГ.4с 4a12 20 19 2et Ф1Г.5е ФІГ.бе ФІГ.вІ 4Ы ФІГ.5д ФІГ.бд 21 22 61939 / ,7 1 ФІГ-Sa 16 10 •2а еъ ф[Г,8с 10 ФІГ. 10а 23 61939 ФІГ. 1Gb \ ?к . ФІГ. Юс 2еЗ ФІГ.12 ФІГ.ІІа Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
