Замок

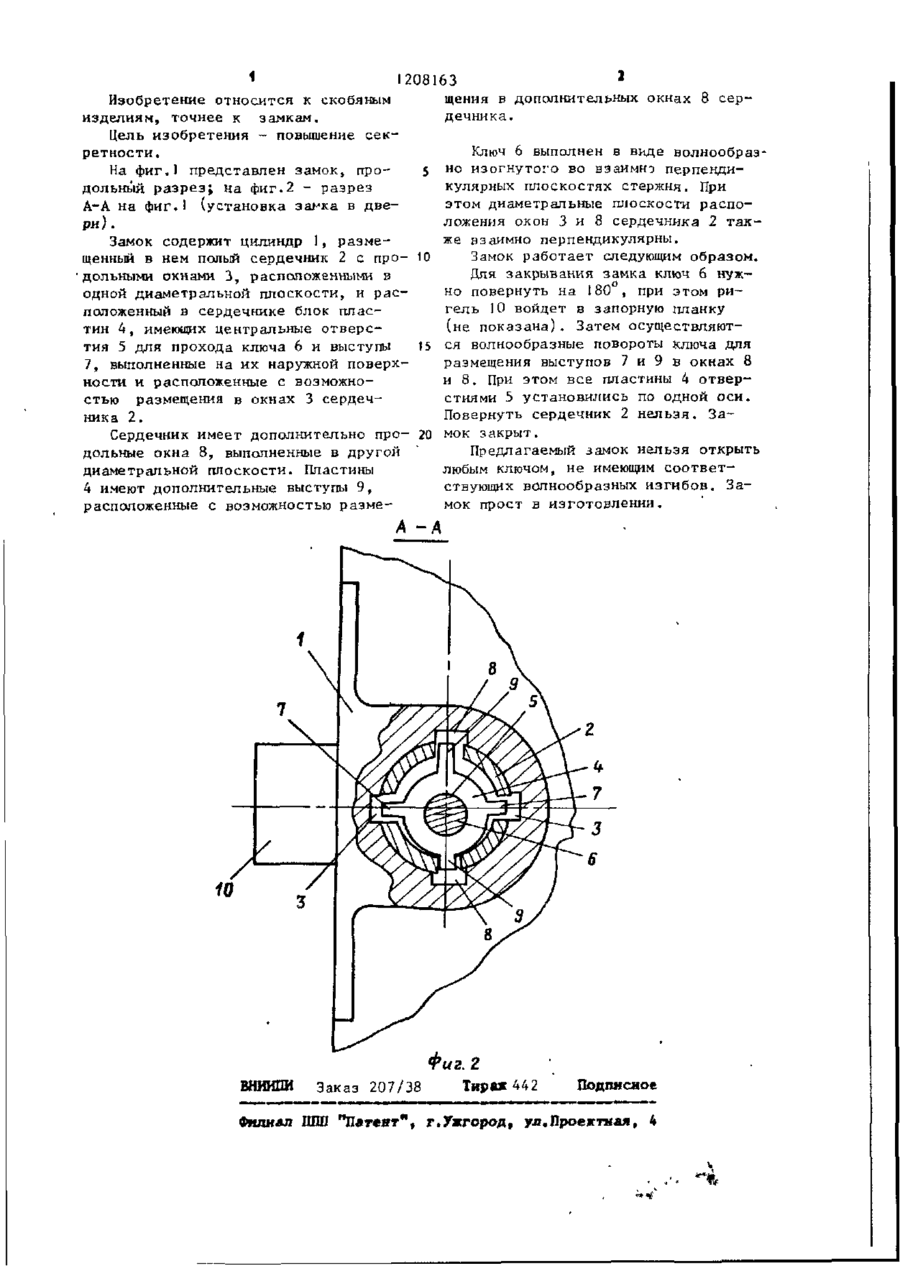

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН (19) SIL І 208163 151) 4 Е 0 j В 29/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ \2\) 3543662/28-12 (22) І 9 . И . 8 2 (46) 30.01.86. Бюл. № 4 (72) Н.Г.Чутчев (53) 683.33(088.8) (56) Патент С А № 3479848, Ш кл. Е 05 В 29/04, 1969. \54Н57 )зАМ0К, содержащий цилиндр, размещенный в нем полый сердечник с продольными окнами, расположенными в одной диаметральной плоскости, и расположенный в сердечнике блок пластин, имеющих центральные отверстия для прохода ключа и выступы, выполненные на их наружной поверхности и расположенные с возможностью размещения в окнах сердеч ника, при этом ключ выполнен в виде волнообразно изогнутого в одной плоскости стержня, о т л и ч а ю щ и и с я тем, что, с целью повышения секретности, сердечник имеет дополнительные продольные окна, выполненные в другой диаметральной плоскости, пластины имеют дополнительные выступы, расположенные с возможностью размещения в дополнительных окнах сердечника, а ключ волнообразно изогнут дополнительно в другой плоскости, при этом диаметральные плоскости расположения окон взаимно перпендикулярны и плоскости изгиба ключа также взаимно перпендикулярны. Фиг.1 1 2 208163 щения в дополнительных окнах 8 серИзобретение относится к скобяным дечника. изделиям, точнее к замкам. Цель изобретения - повышение секКлюч 6 выполнен в виде волнообразретности. На фиг.1 представлен замок, про5 но изогнутого во взаимно перпендикулярных плоскостях стержня, При дольный р а з р е з ; на фиг.2 - разрез этом диаметральные плоскости распоА-А на фиг.1 (установка за*-*ка в двеложения окон 3 и 8 сердечника 2 такри) . же взаимно перпендикулярны. Замок содержит цилиндр 1, размеЗамок работает следующим образом. щенный в нем полый сердечник 2 с про- 10 Для закрывания замка ключ 6 нуждольными окнами 3, расположенными в но повернуть на 180 , при этом риодной диаметральной плоскости, и расгель 10 войдет в запорную планку положенный в сердечнике блок плас(не показана). Затем осуществляюттин 4, имеющих центральные отверстия 5 для прохода ключа 6 и выступы 15 ся волнообразные повороты ключа для размещения выступов 7 и 9 в окнах 8 7, выполненные на их наружной поверхи 8. При этом все пластины 4 отверности и расположенные с возможностиями 5 установились по одной оси. стью размещения в окнах 3 сердечПовернуть сердечник 2 нельзя. Заника 2. Сердечник имеет дополнительно про- 20 мок закрыт. Предлагаемый замок нельзя открыть дольные окна 8, выполненные в другой любым ключом, не имеющим соответдиаметральной плоскости. Пластины ствующих волнообразных изгибов. За4 имеют дополнительные выступы 9, мок прост в изготовлении. расположенные с возможностью разме А-А Фиг. 2 ВНИИПИ ФИЛИАЛ Заказ 207/38 Тираж 442 Подписное Ш Ш "Патент", г.Ужгород, ул.Проектная, 4
