Спосіб зміцнення поверхні виробів

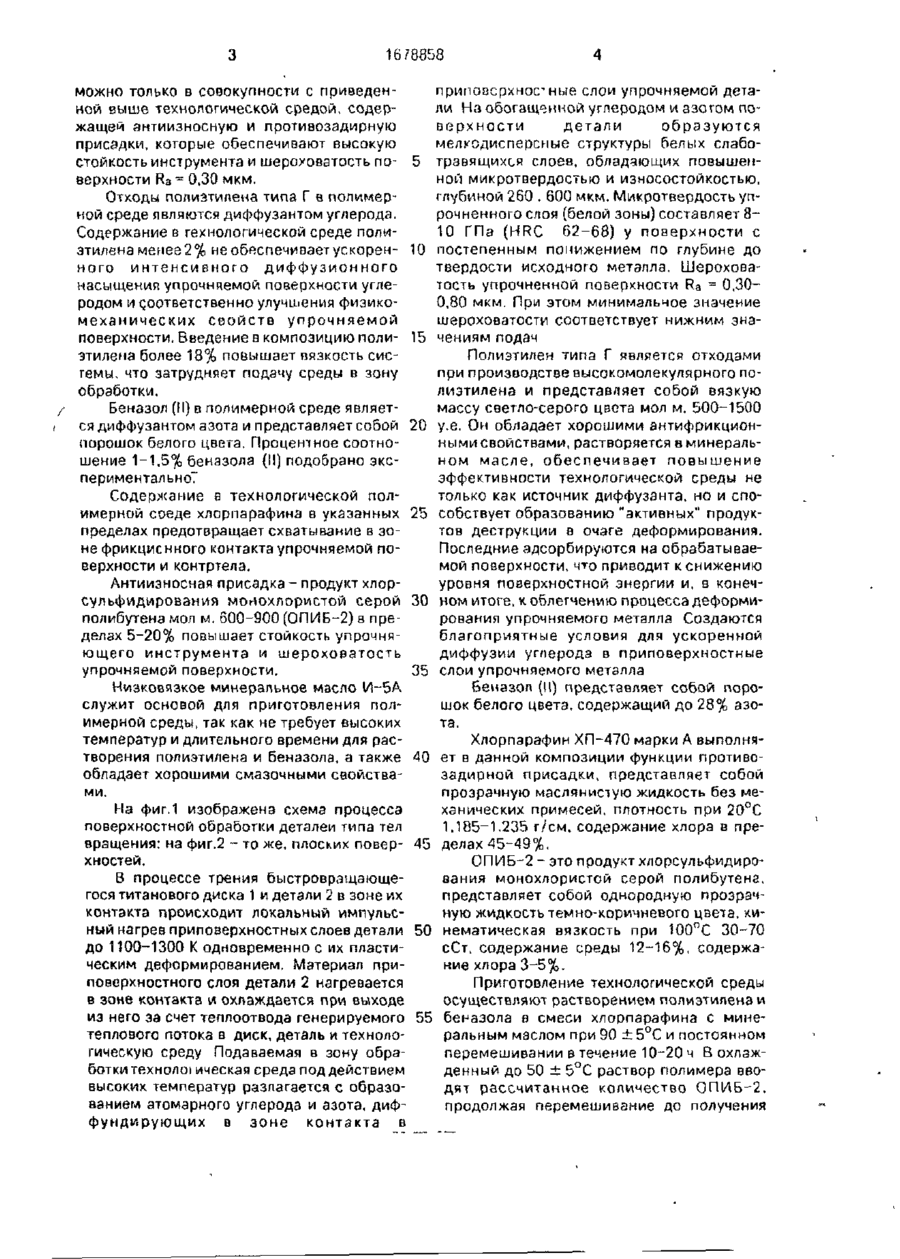

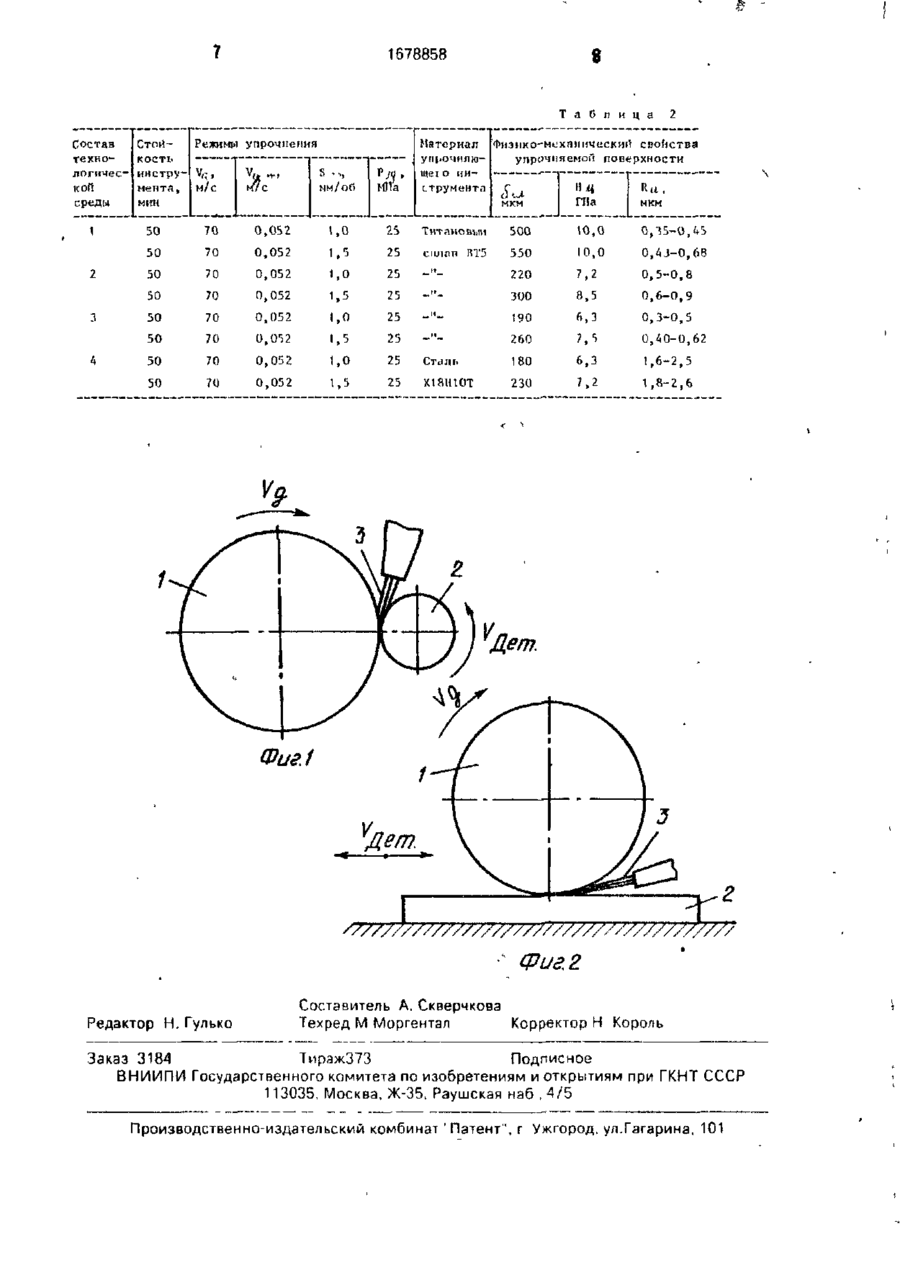

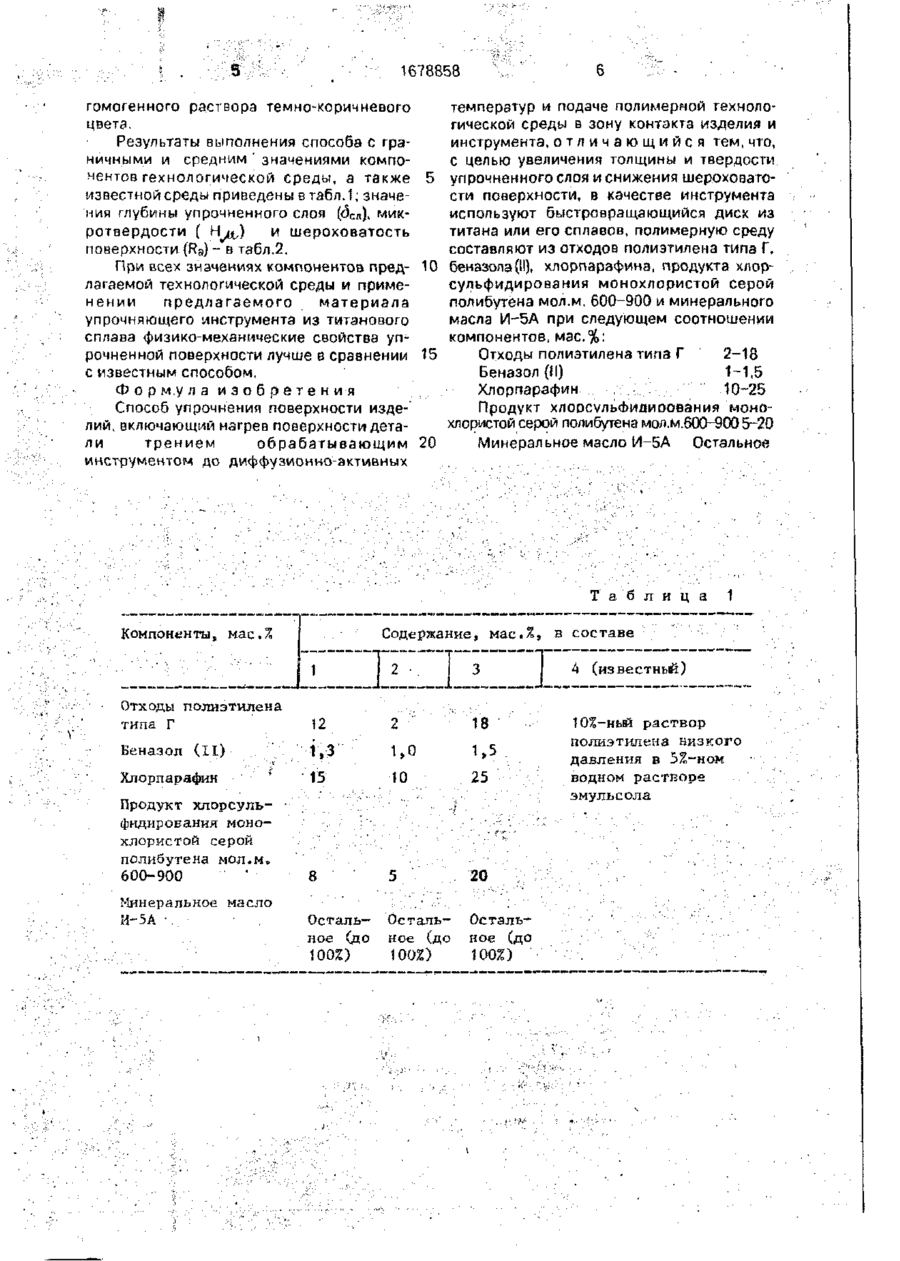

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) SU,.., 1678858 А1 5 С 21 D 5/00 С 23 С 8/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ * 7 1 (21)4708829/02 (22)22 03 89 (46) 23 09 91 Бюл № 35 (71) Физико механический институт им Г В Карпенко и Львовский политехнический институт им Ленинского комсомола (72) Т Н Каличак, В И Кырылив, А И Сошко, Е Д Лининская С В Фенчин и ИМ Шаповал (53)621 785 52(088 8) (56) Авторское свидетельство СССР N- 722999 кл С 23 С 8/00 1980 (54) СПОСОБ УПРОЧНЕНИЯ ПОВЕРХНОСТИ ИЗДЕЛИЙ (57) Изобретение относится к машиностроению и может быть использовано для упроч нения рабочих поверхностей стальных и чугунных изделии Цель изобретения увеличение толщины и твердости упрочненного слоя и снижение шероховатости поверхности Способ заключается в нагреве поверх ности обрабатываемой детали трением до диффузионно-активных температур и ее насыщении причем наї рев осуществляют вра щающимся контртелом изготовленным из титана или его сплавов а в зону обработки подают полимерную технолої ическую среду содержащую отходы полиэтилена типа Г беназол, противозадирную присадку - хлорпарафин, антиизноснуюприсадку - продукт хлорсульфидирования монохлоригтои се рои полибутена мол м 6С0-900 и минераль ное масло при определенном соотношении компонентов 2 ил 2 табл Изобретение относится к мзшинострое нию в частности к поверхностному упрочнению стальных и чугунных изделий трением с одновременным пластическим деформированием и насыщением поверхностных слоев легирующими элементами Цель изобретения - увеличение толщины и твердости упрочненного слоя и снижение шероховатости поверхности Предлагаемый способ поверхностной обработки стальных и чугунных изделий заключается в нагреве поверхности обрабатываемой детали за счет трения до диффузионно-активных температур и ее диффузионном насыщении причем нагрев осуществляют вращающимся контртелом, изготовленным из титана и его сплавов, а в зону обработки подают полимерную технологическую среду содержащую отходы полиэтилена типа Г беназол (И) противозадирную присадку - хлорпара фин, антиизносную присадку - продукт хлорсульфидирования монохлористой серой полибутена мол м 600-900 (ОПИБ-2) и минеральное масло при следующем соотношении компонентов мае % Отходы полиэтилена типа Г 2-18 Беназол (И) 1-1,5 Хлорпарафин 10-25 Продукт хлорсугьфидирования монохлористой серой полибутена мол м 600-900 (ОПИБ-2) 5-20 Минеральное масю И-5А Остальное (до 100%) Применение титана обладающего высоким коэффициентом трения, в качестве |
