Спосіб безперервного одержання оцтової кислоти і/або метилацетату

Номер патенту: 76469

Опубліковано: 15.08.2006

Автор: Тьєбо Даніель

Завантажити PDF файл.

Формула / Реферат

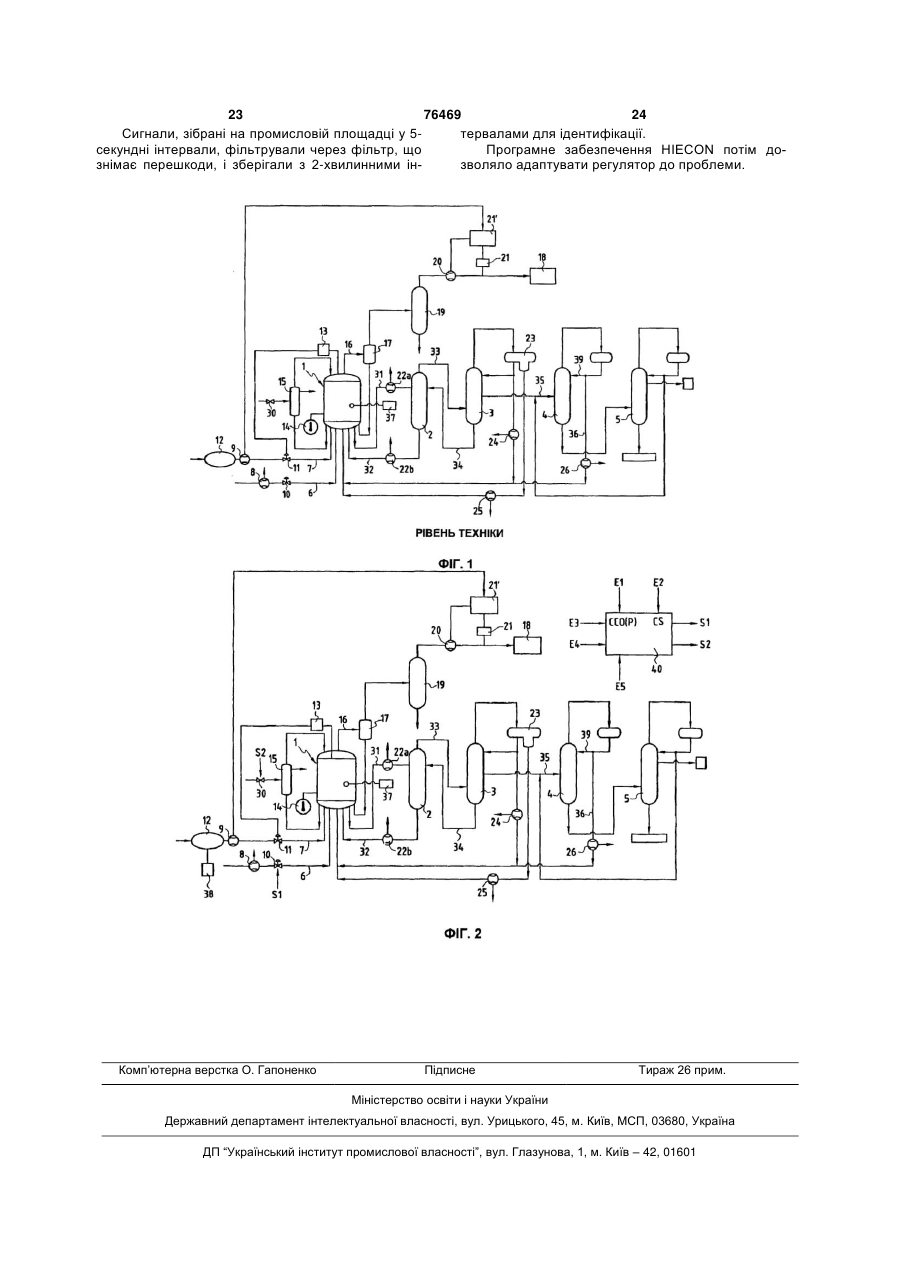

1. Спосіб безперервного одержання оцтової кислоти і/або метилацетату шляхом карбонілювання метанолу або здатної карбонілюватися похідної метанолу монооксидом вуглецю в рідкій фазі за наявності води і гомогенної каталітичної системи, який відрізняється тим, що згаданий спосіб одержання здійснюють у промисловій установці, що включає:

зону І, названу реакційною зоною, що містить реактор, у якому зазначену реакцію карбонілювання метанолу здійснюють у рідкій фазі при температурі від 150°С до 250°С, при тиску від 5.105 Па до 200.105 Па і з видаленням частини газоподібних продуктів, що накопичуються над рівнем рідини реакційного середовища в зазначеному реакторі;

зону II, названу зоною випарювання або флеш-зоною, в якій рідину, що утворюється в реакційному середовищі в зоні І, частково випаровують при тиску, нижчому за тиск, що існує у зоні І, причому рідку фракцію, що утворюється в результаті цього часткового випарювання, повертають у реактор; і

зону III, названу зоною очищення, в якій випаровувану фракцію, що утворюється у згаданій флеш-зоні II, переганяють на одній або більше ніж одній, перегінній колоні, на виході з якої регенерують оцтову кислоту і/або метилацетат, причому інші компоненти вказаної випаруваної фракції принаймні частково повертають у зазначений реактор,

у якому для поліпшення моніторингу виробництва оцтової кислоти і/або метилацетату, температуру реактора і швидкість подачі в зазначений реактор метанолу або здатної карбонілюватися похідної метанолу підпорядковують керуванню швидкістю подачі монооксиду вуглецю і принаймні одного з параметрів, що визначають склад реакційного середовища і/або газів, що видаляються.

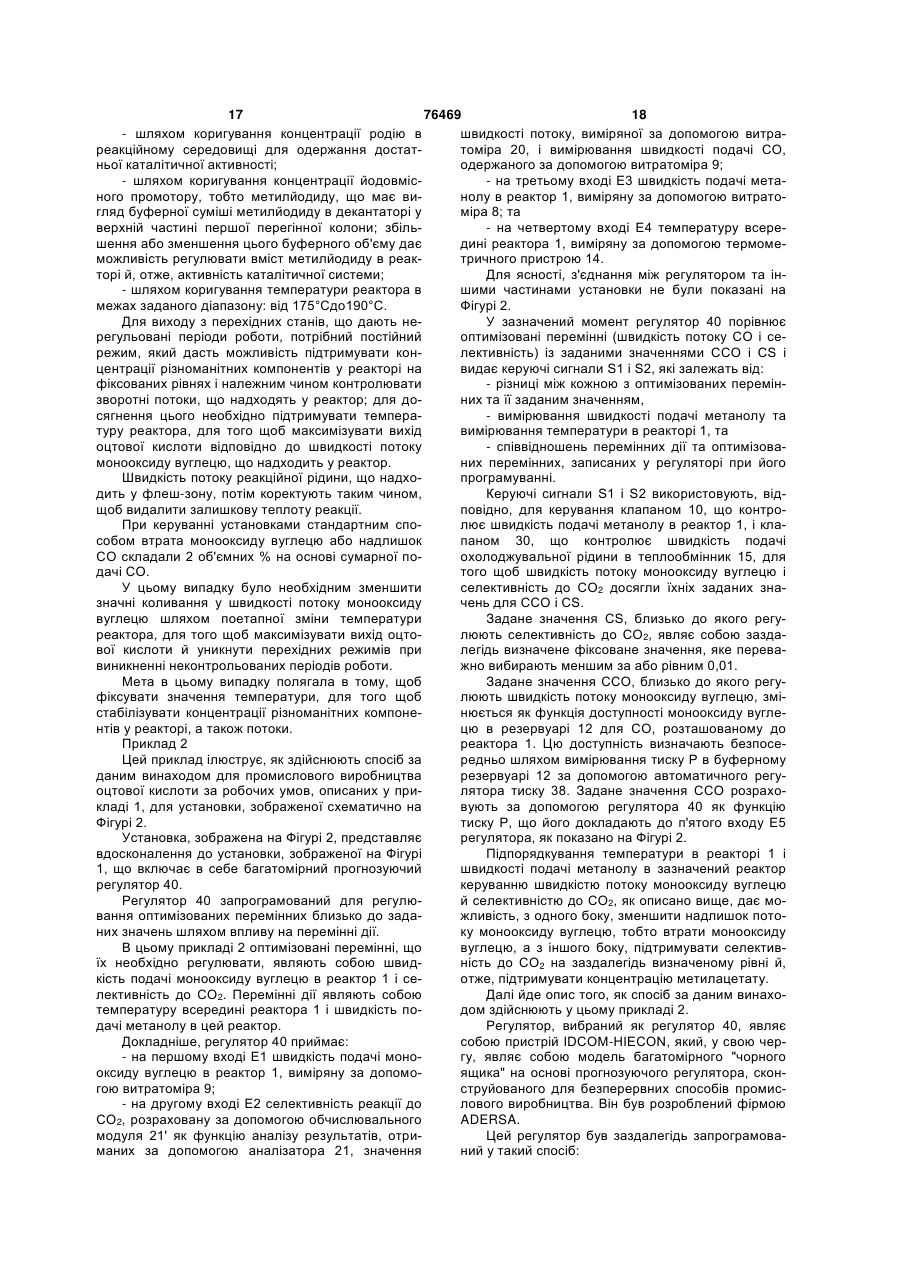

2. Спосіб за п. 1, який відрізняється тим, що сервокерування здійснюють через багатомірний прогнозуючий регулятор.

3. Спосіб за п. 1 або 2, який відрізняється тим, що його здійснюють, підтримуючи концентрацію води в реакційному середовищі при значенні, більшому за або рівному 14 мас. %.

4. Спосіб за п. 3, який відрізняється тим, що температуру реактора і швидкість подачі метанолу підпорядковують керуванню швидкістю подачі монооксиду вуглецю і селективністю до H2 або СО2, яку підтримують при значенні, меншому за або рівному 0,01, і/або концентрацією метилацетату, яку підтримують при значенні, меншому за 5 мас. %, краще меншому за 2 мас. % від маси реакційного середовища.

5. Спосіб за п. 1 або 2, який відрізняється тим, що спосіб здійснюють, підтримуючи концентрацію води в реакційному середовищі при значенні, меншому за 14 мас. % від маси реакційного середовища.

6. Спосіб за п. 5, який відрізняється тим, що температуру реактора і швидкість потоку метанолу або здатної карбонілюватися похідної метанолу, що надходить у згаданий реактор, підпорядковують керуванню швидкістю подачі монооксиду вуглецю і концентрацією води в реакційному середовищі, причому зазначену концентрацію підтримують на заздалегідь визначеному заданому рівні.

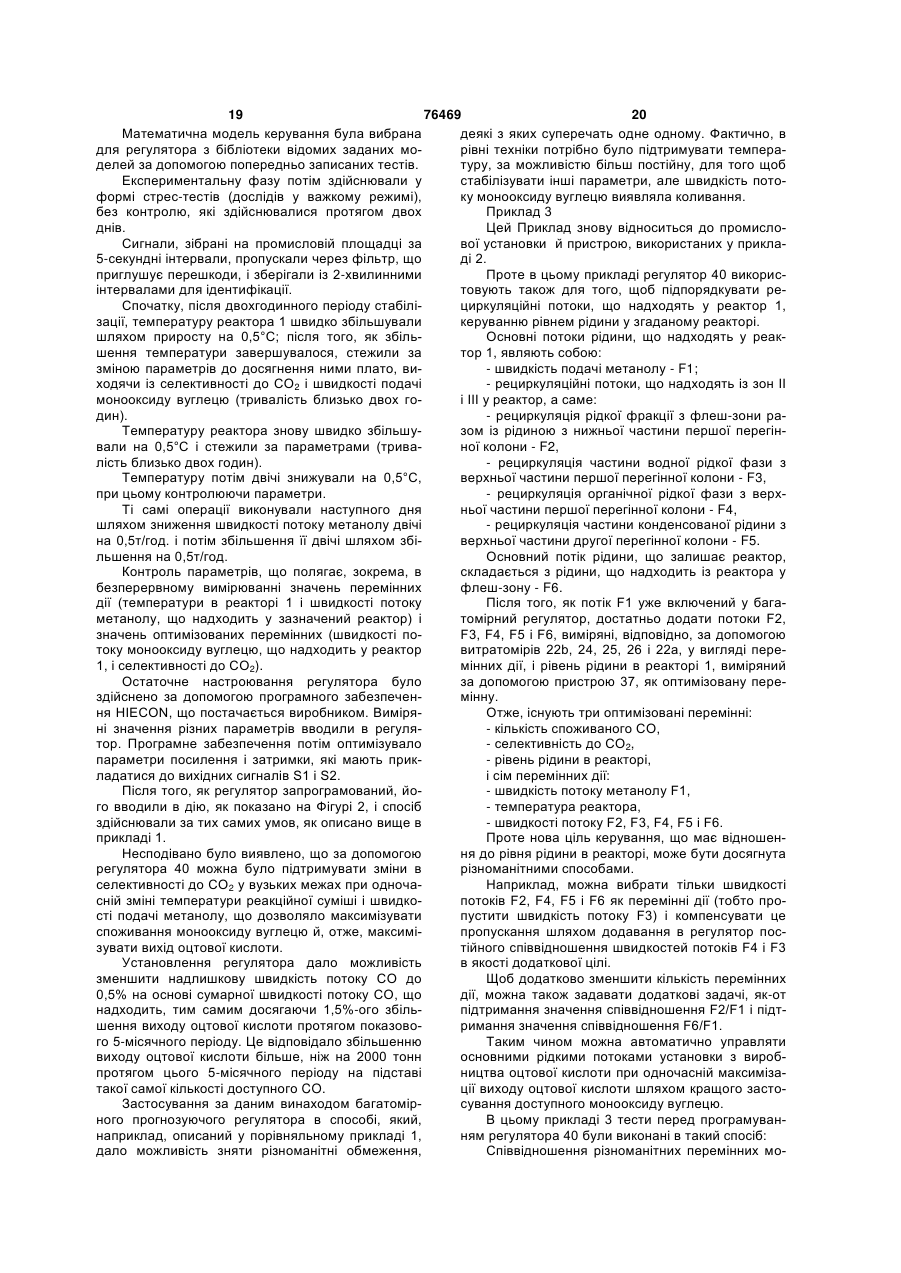

7. Спосіб за будь-яким з пп. 1-6, який відрізняється тим, що швидкість потоку рідини з реактора у флеш-зону II і швидкості потоків рециркуляційної рідини із зон II і III в зазначений реактор також підпорядковують керуванню рівнем рідини у згаданому реакторі, так щоб зазначений рівень залишався фіксованим на заздалегідь визначеному значенні.

8. Спосіб за будь-яким з пп. 1-7, який відрізняється тим, що здійснюють моніторинг і регуляцію концентрації води в реакційному середовищі.

9. Спосіб за будь-яким з пп. 1-8, який відрізняється тим, що зміни у швидкості подачі монооксиду вуглецю демпфують проведенням через буферний резервуар, розташований перед зазначеним реактором.

10. Спосіб за п. 9, який відрізняється тим, що задане значення швидкості потоку монооксиду вуглецю ставлять у залежність від тиску всередині зазначеного буферного резервуара.

11. Спосіб за будь-яким з пп. 1-10, який відрізняється тим, що коливання у швидкості потоку монооксиду вуглецю, що надходить у реактор, демпфують шляхом викиду принаймні частини надлишку в атмосферу.

12. Спосіб за будь-яким з пп. 1-11, який відрізняється тим, що частину тепла від реакції одержання оцтової кислоти видаляють або регенерують.

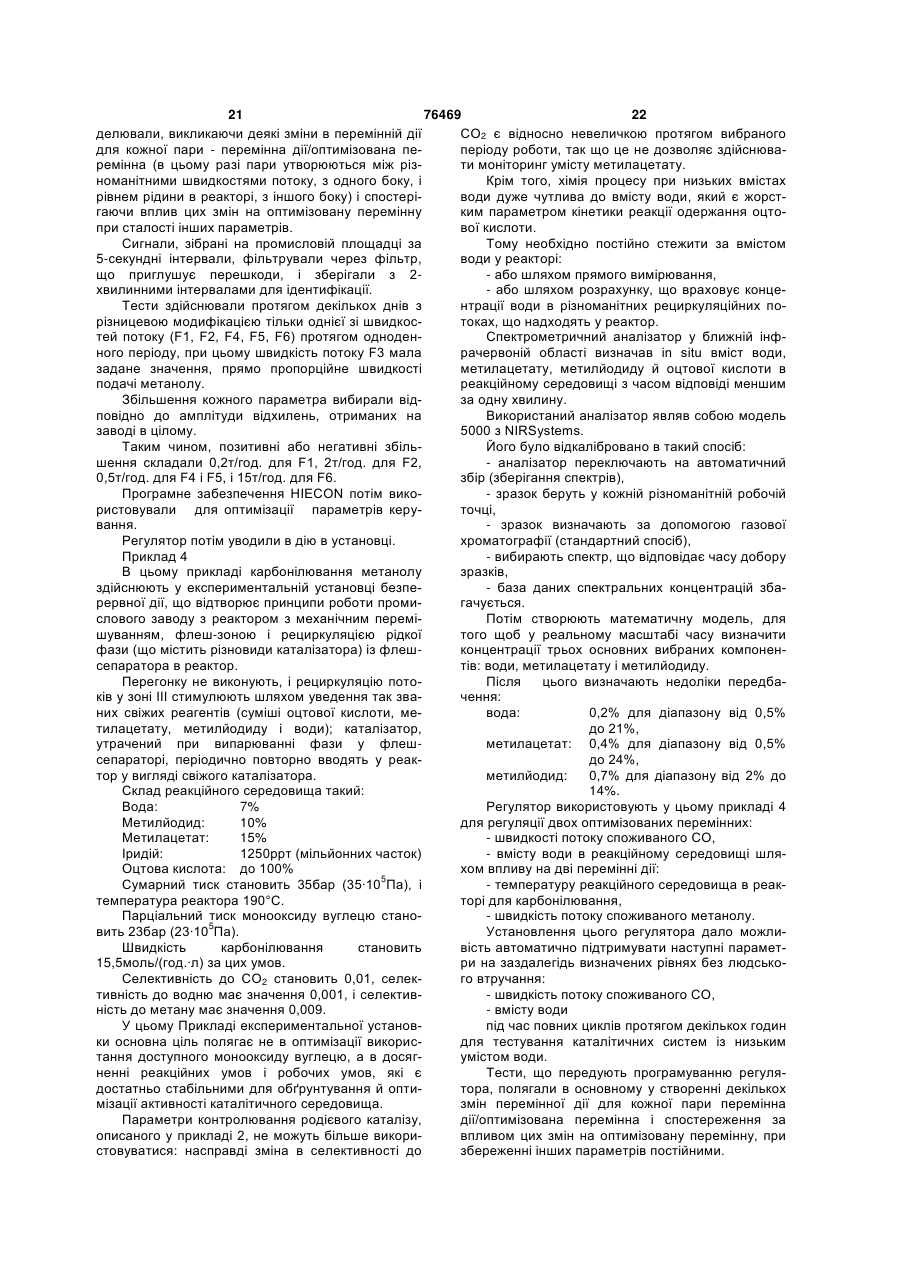

13. Спосіб за будь-яким з пп. 1-12, який відрізняється тим, що концентрації води й метилацетату вимірюють за допомогою аналізатора, що працює у ближній інфрачервоній області.

14. Спосіб за будь-яким з пп. 1-13, який відрізняється тим, що каталітична система, використовувана у способі одержання оцтової кислоти і/або метилацетату, містить принаймні один метал групи VIII, зокрема родій, іридій або платину.

15. Спосіб за п. 14, який відрізняється тим, що каталітична система додатково містить щонайменше співкаталізатор.

16. Спосіб за п. 15, який відрізняється тим, що співкаталізатор являє собою метилйодид.

17. Спосіб за п. 16, який відрізняється тим, що концентрації води і метилацетату і/або метилйодиду вимірюють за допомогою аналізатора, що працює в ближній інфрачервоній області.

18. Спосіб за будь-яким з пп. 1-17, який відрізняється тим, що його застосовують для виробництва оцтової кислоти і/або метилацетату шляхом карбонілювання метанолу.
