Пересувний пиловловлювач

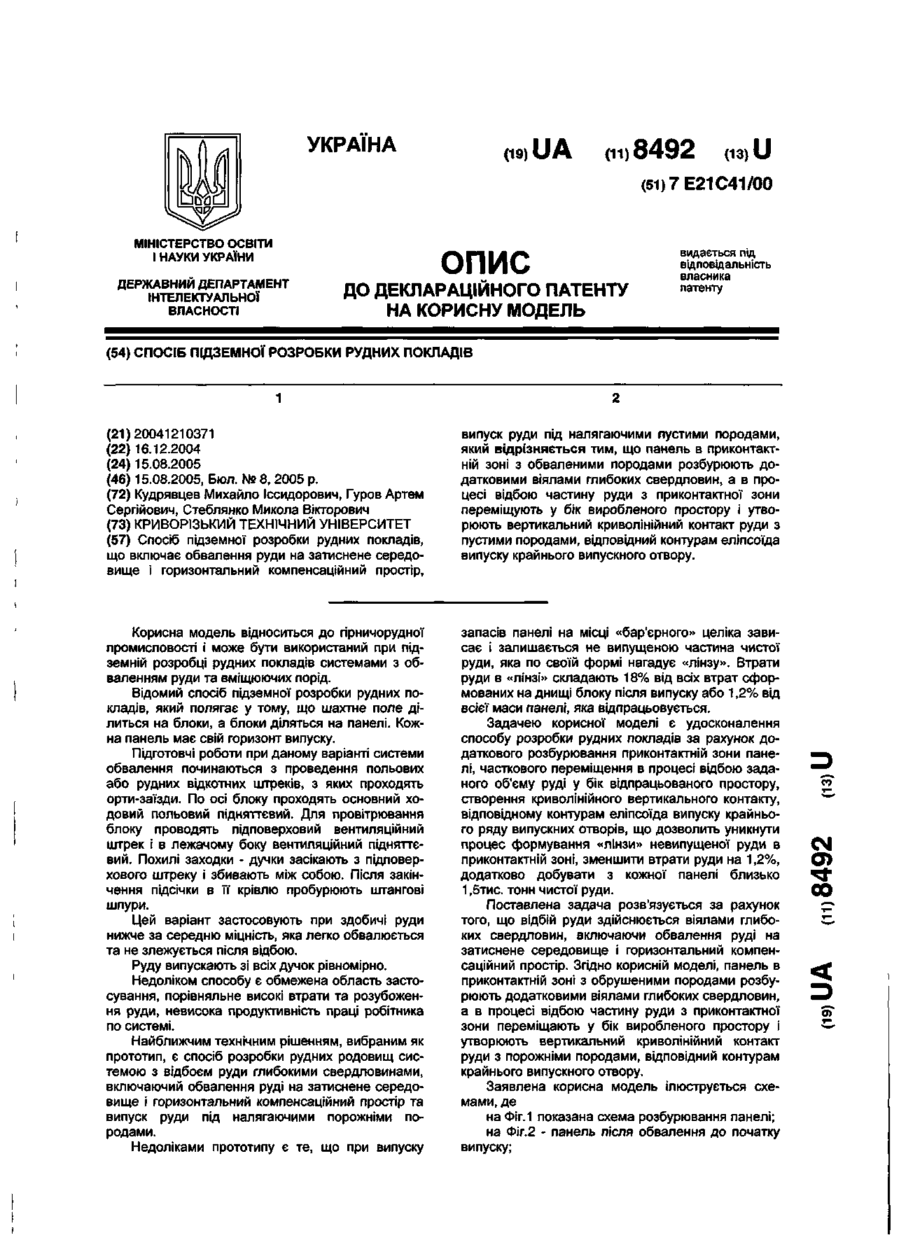

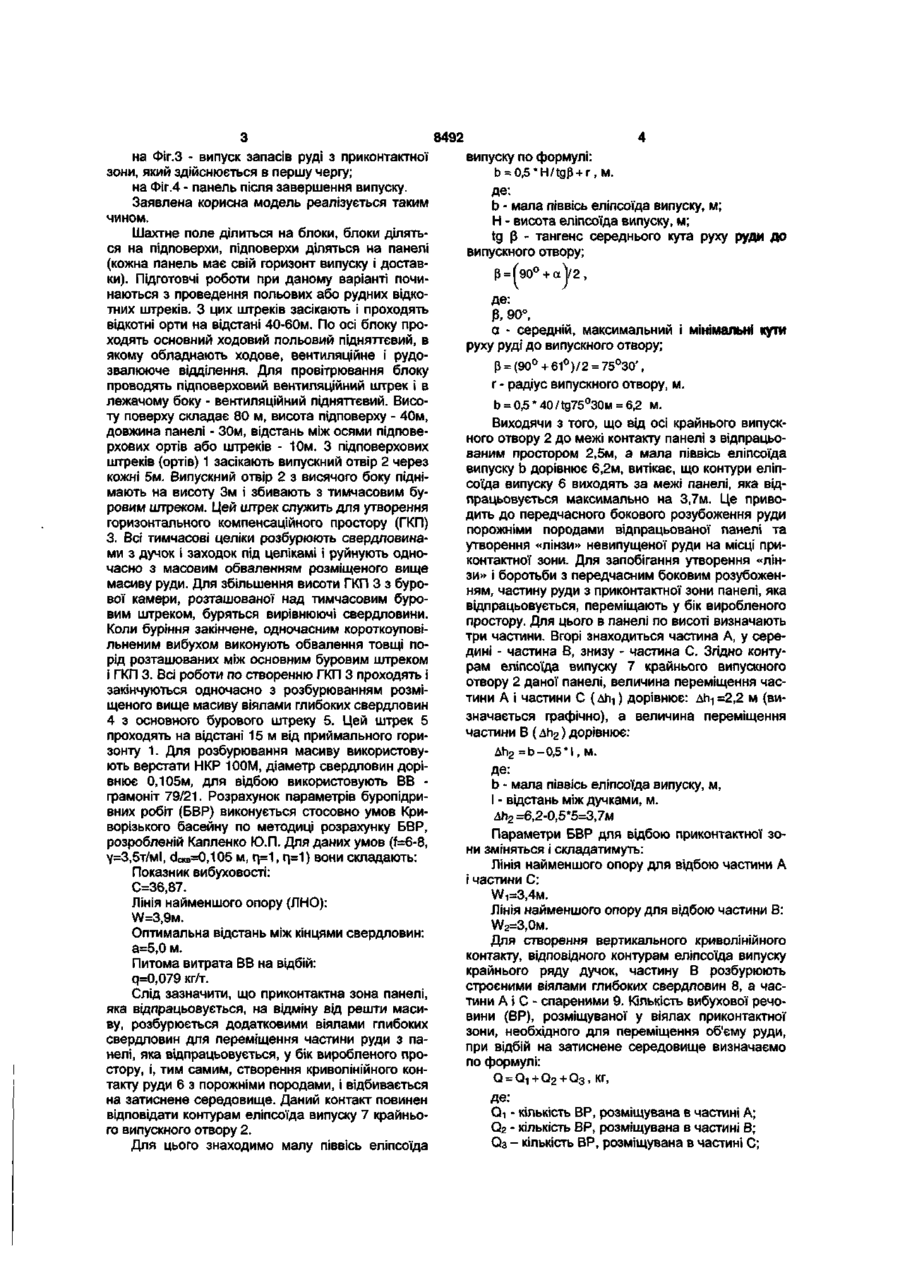

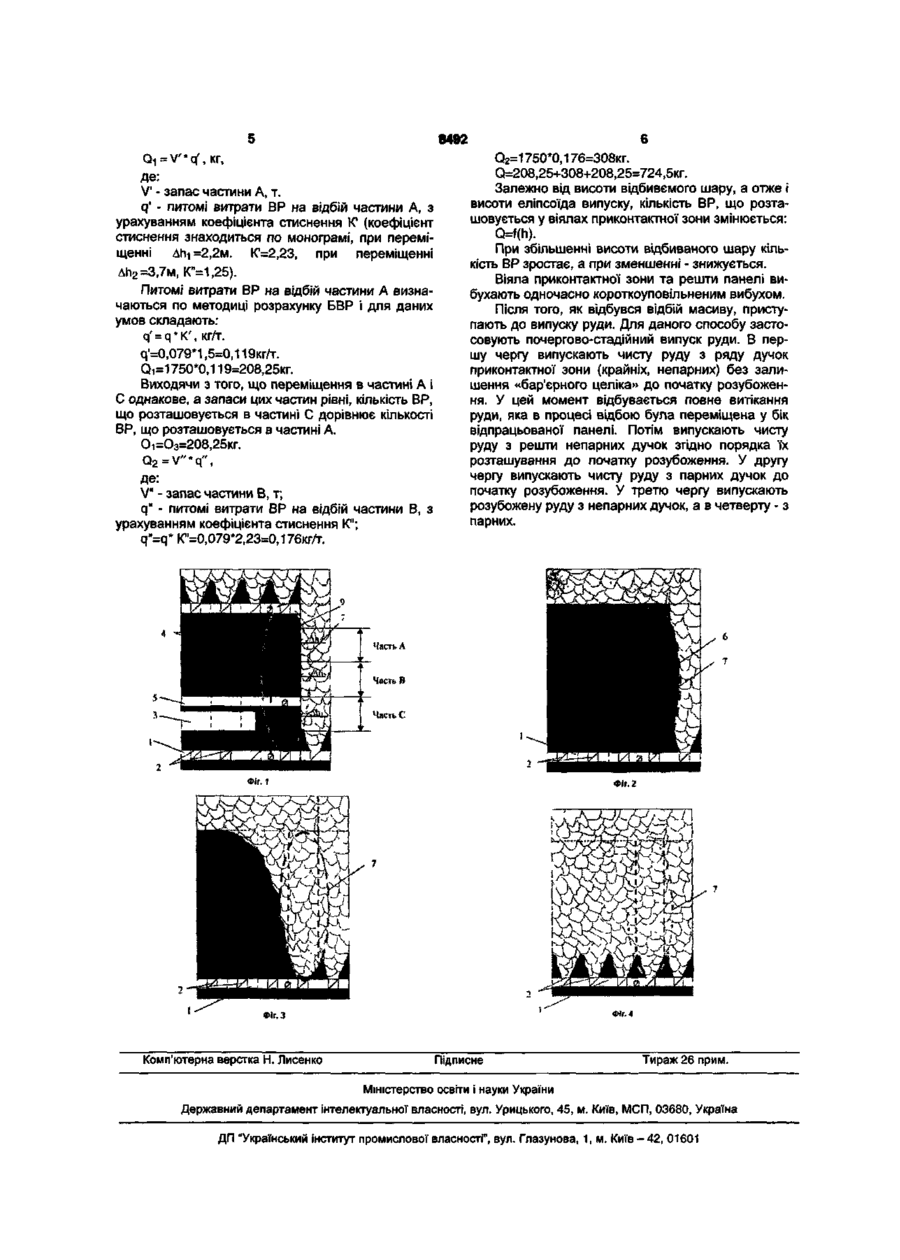

Спосіб підземної розробки рудних покладів, що включає обвалення руди на затиснене середовище і горизонтальний компенсаційний простір, випуск руди під налягаючими пустими породами, який відрізняється тим, що панель в приконтактній зоні з обваленими породами розбурюють додатковими віялами глибоких свердловин, а в процесі відбою частину руди з приконтактної зони переміщують у бік виробленого простору і утворюють вертикальний криволінійний контакт руди з пустими породами, відповідний контурам еліпсоїда випуску крайнього випускного отвору. Корисна модель відноситься до гірничорудної промисловості і може бути використаний при підземній розробці рудних покладів системами з обваленням руди та вміщюючих порід. Відомий спосіб підземної розробки рудних покладів, який полягає у тому, що шахтне поле ділиться на блоки, а блоки діляться на панелі. Кожна панель має свій горизонт випуску. Підготовчі роботи при даному варіанті системи обвалення починаються з проведення польових або рудних відкотних штреків, з яких проходять орти-заїзди. По осі блоку проходять основний ходовий польовий підняттєвий. Для провітрювання блоку проводять підповерховий вентиляційний штрек і в лежачому боку вентиляційний підняттєвий. Похилі заходки - дучки засікають з підповерхового штреку і збивають між собою. Після закінчення підсічки в її крівлю пробурюють штангові шпури. Цей варіант застосовують при здобичі руди нижче за середню міцність, яка легко обвалюється та не злежується після відбою. Руду випускають зі всіх дучок рівномірно. Недоліком способу є обмежена область застосування, порівняльне високі втрати та розубоження руди, невисока продуктивність праці робітника по системі. Найближчим технічним рішенням, вибраним як прототип, є спосіб розробки рудних родовищ системою з відбоєм руди глибокими свердловинами, включаючий обвалення руді на затиснене середовище і горизонтальний компенсаційний простір та випуск руди під налягаючими порожніми породами. Недоліками прототипу є те, що при випуску запасів панелі на місці «бар'єрного» целіка зависає і залишається не випущеною частина чистої руди, яка по своїй формі нагадує «лінзу». Втрати руди в «лінзі» складають 18% від всіх втрат сформованих на днищі блоку після випуску або 1,2% від всієї маси панелі, яка відпрацьовується. Задачею корисної моделі є удосконалення способу розробки рудних покладів за рахунок додаткового розбурювання приконтактній зони панелі, часткового переміщення в процесі відбою заданого об'єму руді у бік відпрацьованого простору, створення криволінійного вертикального контакту, відповідному контурам еліпсоїда випуску крайнього ряду випускних отворів, що дозволить уникнути процес формування «лінзи» невипущеної руди в приконтактній зоні, зменшити втрати руди на 1,2%, додатково добувати з кожної панелі близько 1,5тис. тонн чистої руди. Поставлена задача розв'язується за рахунок того, що відбій руди здійснюється віялами глибоких свердловин, включаючи обвалення руді на затиснене середовище і горизонтальний компенсаційний простір. Згідно корисній моделі, панель в приконтактній зоні з обрушеними породами розбурюють додатковими віялами глибоких свердловин, а в процесі відбою частину руди з приконтактної зони переміщають у бік виробленого простору і утворюють вертикальний криволінійний контакт руди з порожніми породами, відповідний контурам крайнього випускного отвору. Заявлена корисна модель ілюструється схемами, де на Фіг. 1 показана схема розбурювання панелі; на Фіг.2 - панель після обвалення до початку випуску; CM О)
