Самозавантажувальний кормороздавач

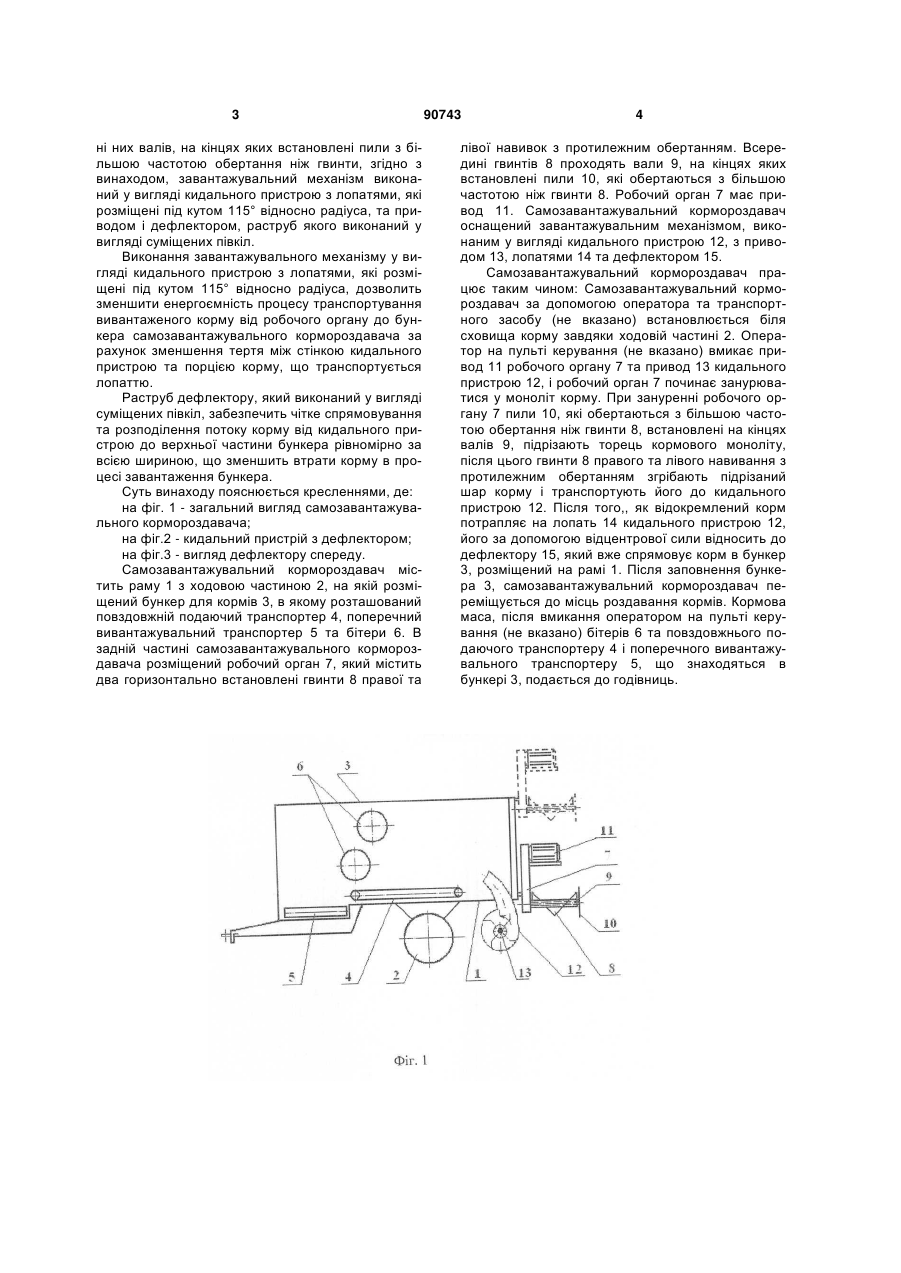

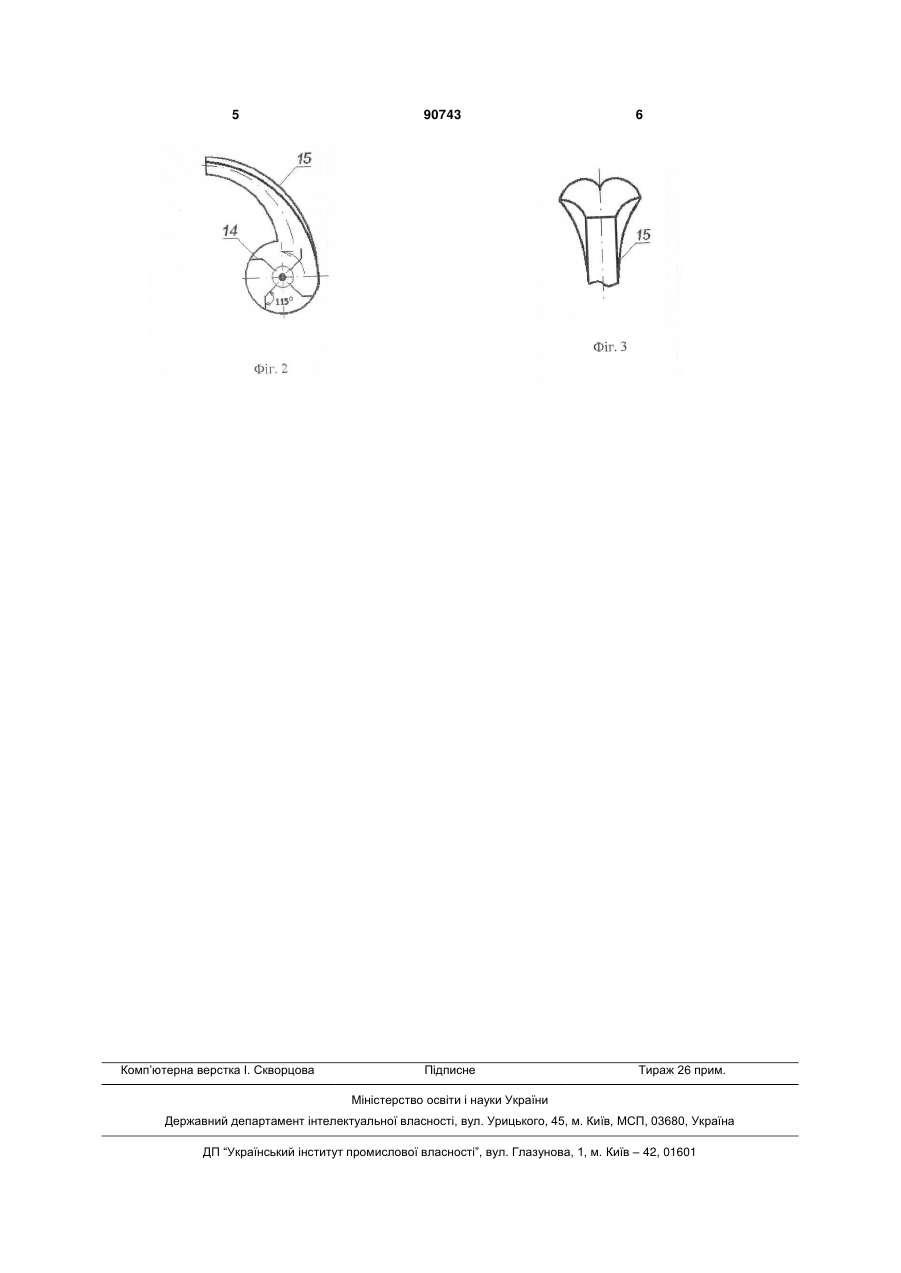

Самозавантажувальний кормороздавач, що містить встановлений на рамі бункер з розміщеними 3 ні них валів, на кінцях яких встановлені пили з більшою частотою обертання ніж гвинти, згідно з винаходом, завантажувальний механізм виконаний у вигляді кидального пристрою з лопатями, які розміщені під кутом 115° відносно радіуса, та приводом і дефлектором, раструб якого виконаний у вигляді суміщених півкіл. Виконання завантажувального механізму у вигляді кидального пристрою з лопатями, які розміщені під кутом 115° відносно радіуса, дозволить зменшити енергоємність процесу транспортування вивантаженого корму від робочого органу до бункера самозавантажувального кормороздавача за рахунок зменшення тертя між стінкою кидального пристрою та порцією корму, що транспортується лопаттю. Раструб дефлектору, який виконаний у вигляді суміщених півкіл, забезпечить чітке спрямовування та розподілення потоку корму від кидального пристрою до верхньої частини бункера рівномірно за всією шириною, що зменшить втрати корму в процесі завантаження бункера. Суть винаходу пояснюється кресленнями, де: на фіг. 1 - загальний вигляд самозавантажувального кормороздавача; на фіг.2 - кидальний пристрій з дефлектором; на фіг.3 - вигляд дефлектору спереду. Самозавантажувальний кормороздавач містить раму 1 з ходовою частиною 2, на якій розміщений бункер для кормів 3, в якому розташований повздовжній подаючий транспортер 4, поперечний вивантажувальний транспортер 5 та бітери 6. В задній частині самозавантажувального кормороздавача розміщений робочий орган 7, який містить два горизонтально встановлені гвинти 8 правої та 90743 4 лівої навивок з протилежним обертанням. Всередині гвинтів 8 проходять вали 9, на кінцях яких встановлені пили 10, які обертаються з більшою частотою ніж гвинти 8. Робочий орган 7 має привод 11. Самозавантажувальний кормороздавач оснащений завантажувальним механізмом, виконаним у вигляді кидального пристрою 12, з приводом 13, лопатями 14 та дефлектором 15. Самозавантажувальний кормороздавач працює таким чином: Самозавантажувальний кормороздавач за допомогою оператора та транспортного засобу (не вказано) встановлюється біля сховища корму завдяки ходовій частині 2. Оператор на пульті керування (не вказано) вмикає привод 11 робочого органу 7 та привод 13 кидального пристрою 12, і робочий орган 7 починає занурюватися у моноліт корму. При зануренні робочого органу 7 пили 10, які обертаються з більшою частотою обертання ніж гвинти 8, встановлені на кінцях валів 9, підрізають торець кормового моноліту, після цього гвинти 8 правого та лівого навивання з протилежним обертанням згрібають підрізаний шар корму і транспортують його до кидального пристрою 12. Після того,, як відокремлений корм потрапляє на лопать 14 кидального пристрою 12, його за допомогою відцентрової сили відносить до дефлектору 15, який вже спрямовує корм в бункер 3, розміщений на рамі 1. Після заповнення бункера 3, самозавантажувальний кормороздавач переміщується до місць роздавання кормів. Кормова маса, після вмикання оператором на пульті керування (не вказано) бітерів 6 та повздовжнього подаючого транспортеру 4 і поперечного вивантажувального транспортеру 5, що знаходяться в бункері 3, подається до годівниць. 5 Комп’ютерна верстка І. Скворцова 90743 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
