Магазин до 7,62-мм пістолета тт

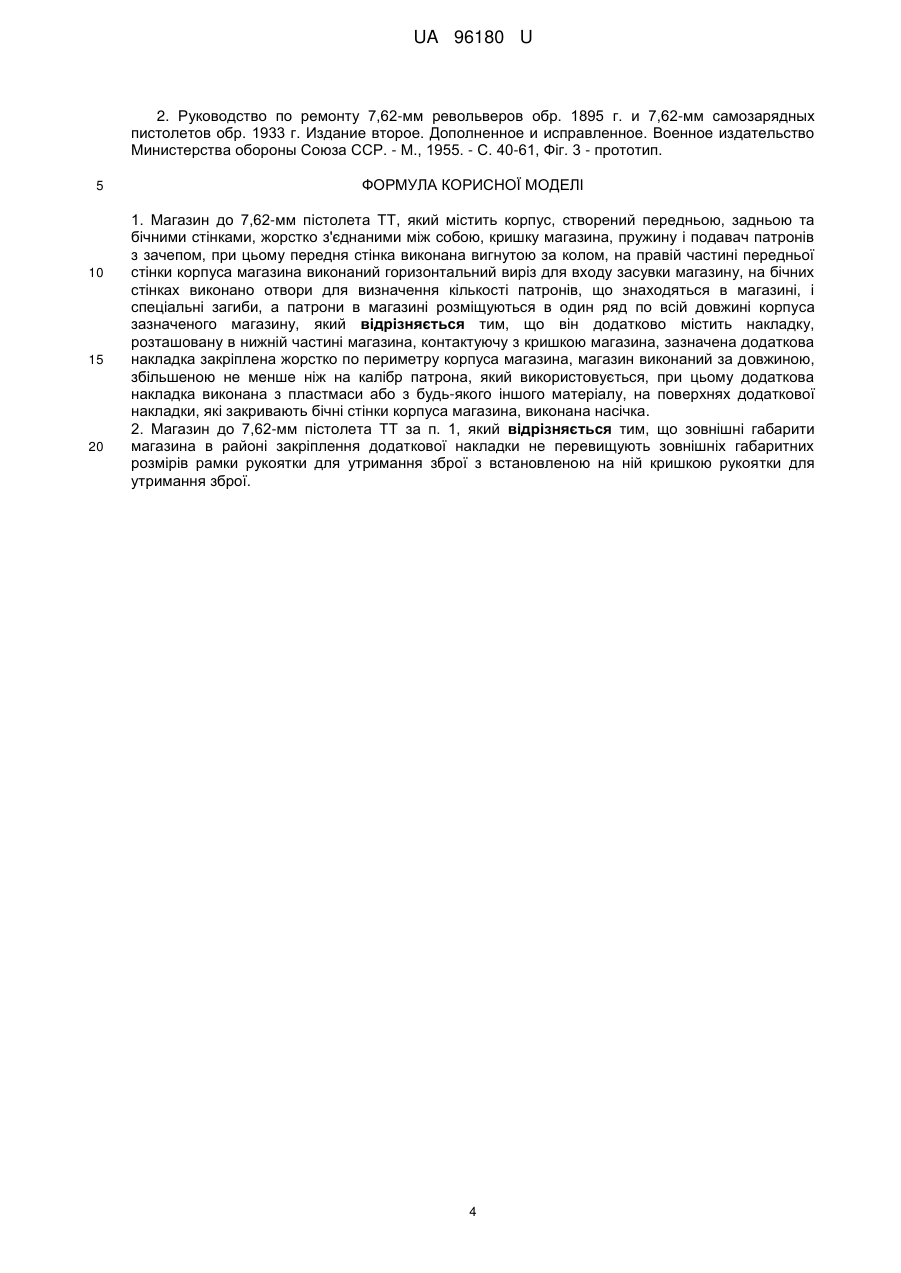

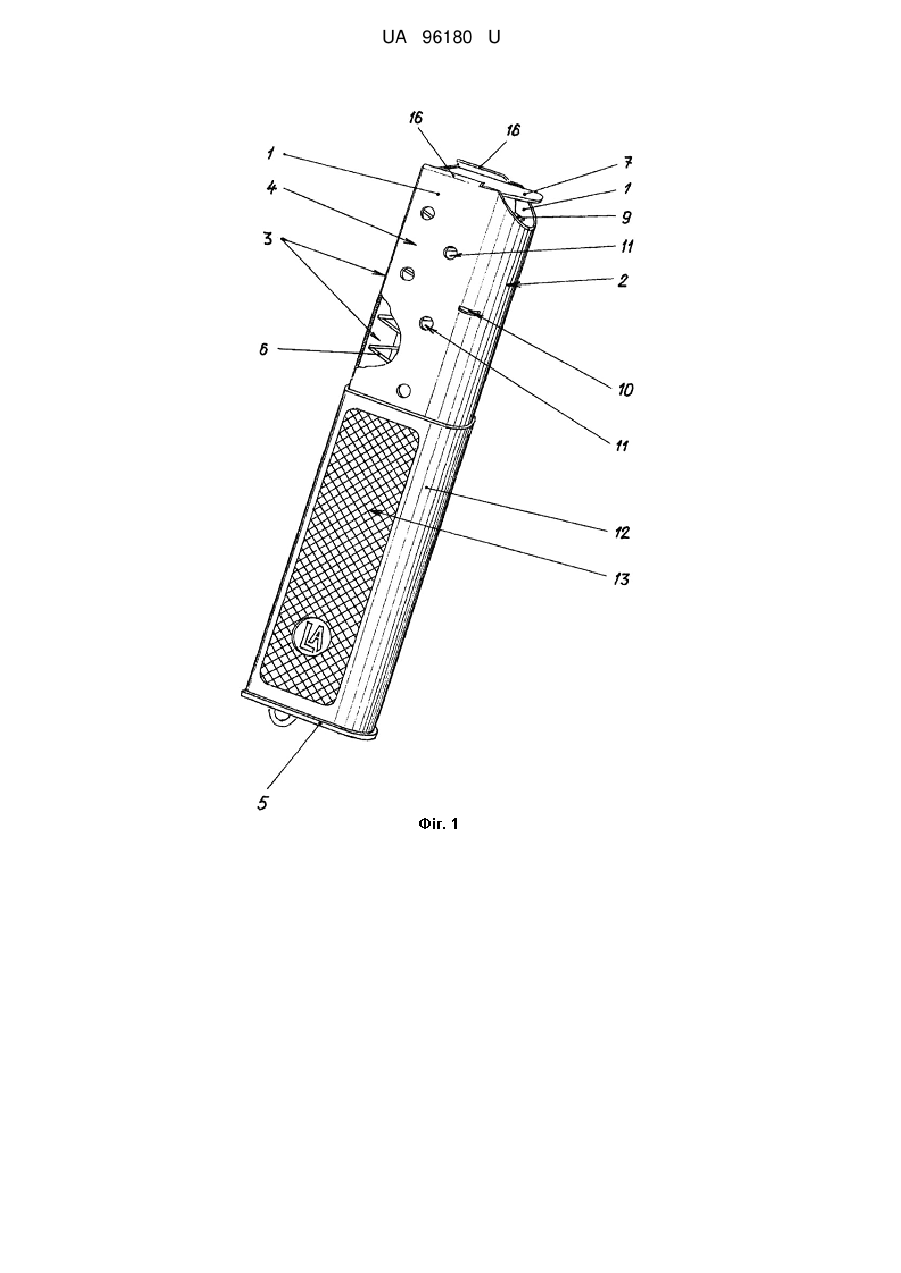

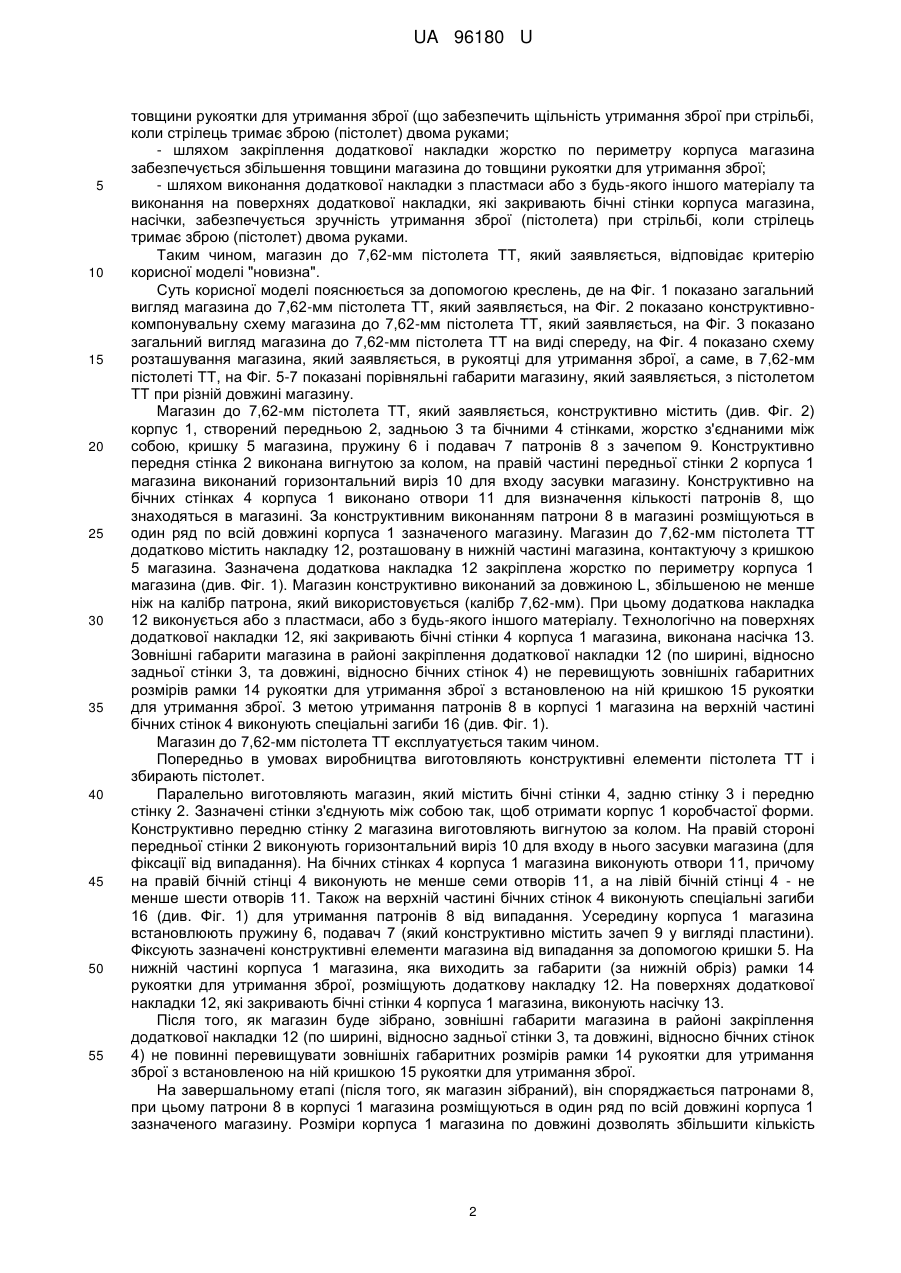

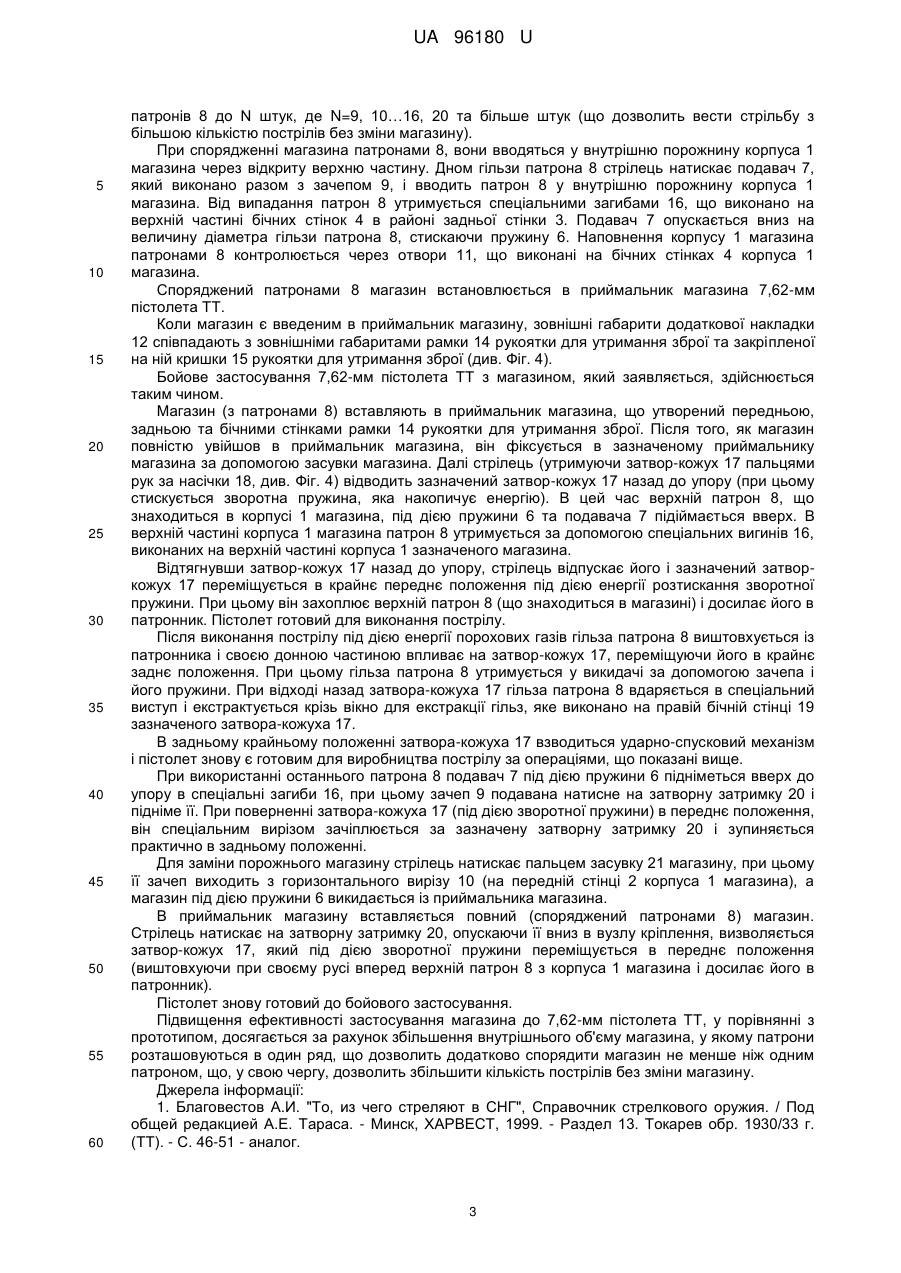

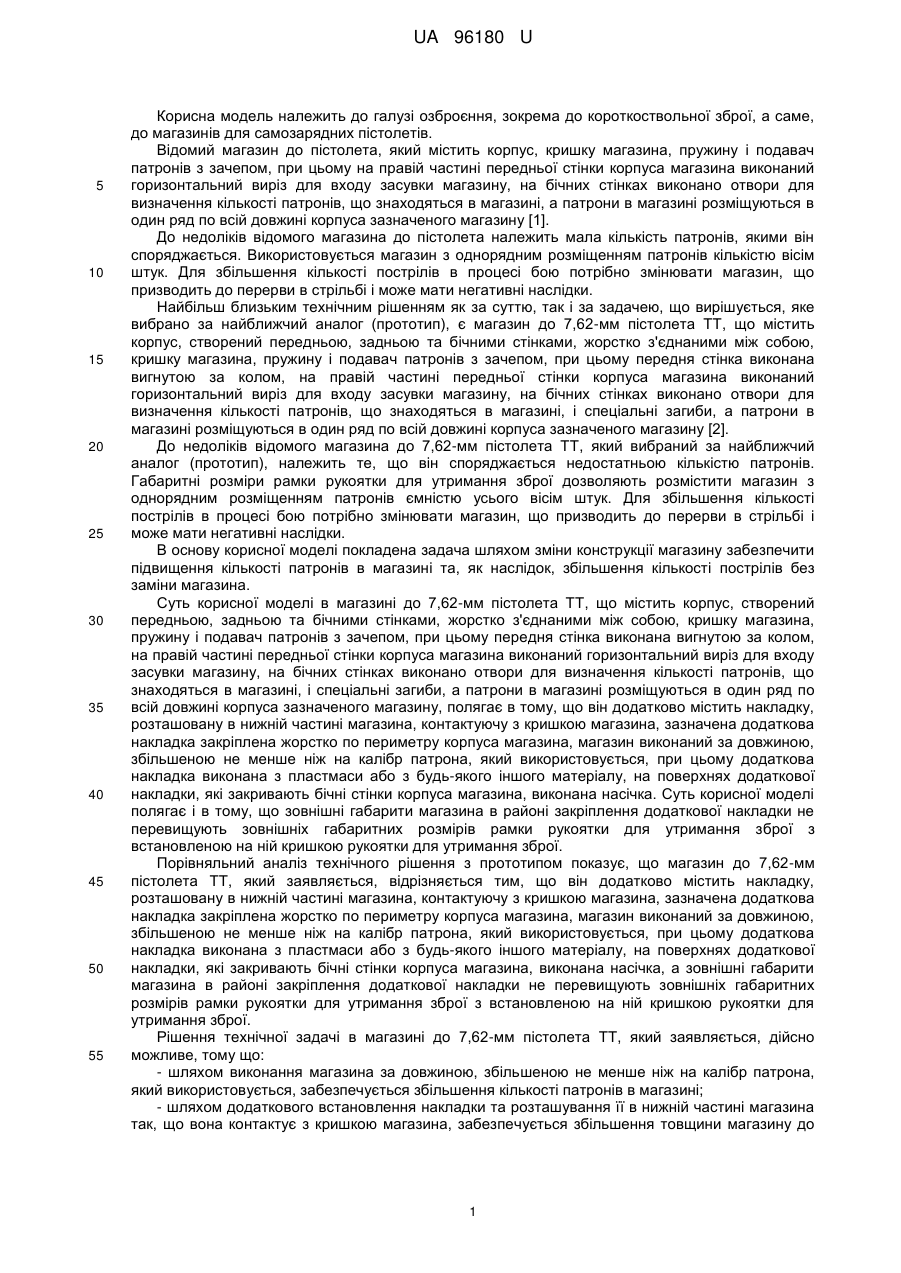

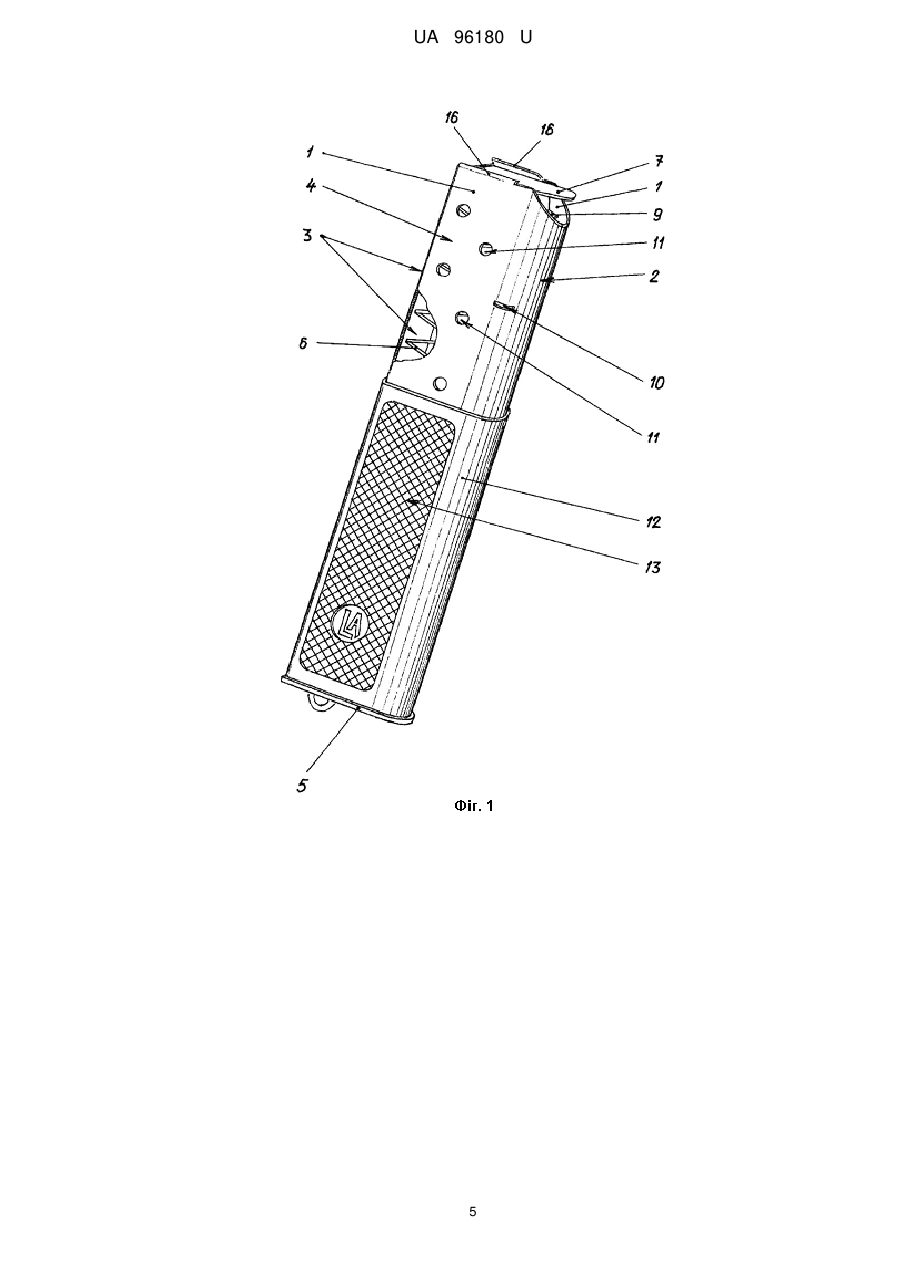

Реферат: Магазин до 7,62-мм пістолета ТТ містить корпус, створений передньою, задньою та бічними стінками, жорстко з'єднаними між собою, кришку магазина, пружину і подавач патронів з зачепом, при цьому передня стінка виконана вигнутою за колом, на правій частині передньої стінки корпуса магазина виконаний горизонтальний виріз для входу засувки магазину, на бічних стінках виконано отвори для визначення кількості патронів, що знаходяться в магазині, і спеціальні загиби, а патрони в магазині розміщуються в один ряд по всій довжині корпуса зазначеного магазину. Він додатково містить накладку, розташовану в нижній частині магазина, контактуючу з кришкою магазина, зазначена додаткова накладка закріплена жорстко по периметру корпуса магазина, магазин виконаний за довжиною, збільшеною не менше ніж на калібр патрона, який використовується, при цьому додаткова накладка виконана з пластмаси або з будь-якого іншого матеріалу, на поверхнях додаткової накладки, які закривають бічні стінки корпуса магазина, виконана насічка. UA 96180 U (54) МАГАЗИН ДО 7,62-ММ ПІСТОЛЕТА ТТ UA 96180 U UA 96180 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до короткоствольної зброї, а саме, до магазинів для самозарядних пістолетів. Відомий магазин до пістолета, який містить корпус, кришку магазина, пружину і подавач патронів з зачепом, при цьому на правій частині передньої стінки корпуса магазина виконаний горизонтальний виріз для входу засувки магазину, на бічних стінках виконано отвори для визначення кількості патронів, що знаходяться в магазині, а патрони в магазині розміщуються в один ряд по всій довжині корпуса зазначеного магазину [1]. До недоліків відомого магазина до пістолета належить мала кількість патронів, якими він споряджається. Використовується магазин з однорядним розміщенням патронів кількістю вісім штук. Для збільшення кількості пострілів в процесі бою потрібно змінювати магазин, що призводить до перерви в стрільбі і може мати негативні наслідки. Найбільш близьким технічним рішенням як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є магазин до 7,62-мм пістолета ТТ, що містить корпус, створений передньою, задньою та бічними стінками, жорстко з'єднаними між собою, кришку магазина, пружину і подавач патронів з зачепом, при цьому передня стінка виконана вигнутою за колом, на правій частині передньої стінки корпуса магазина виконаний горизонтальний виріз для входу засувки магазину, на бічних стінках виконано отвори для визначення кількості патронів, що знаходяться в магазині, і спеціальні загиби, а патрони в магазині розміщуються в один ряд по всій довжині корпуса зазначеного магазину [2]. До недоліків відомого магазина до 7,62-мм пістолета ТТ, який вибраний за найближчий аналог (прототип), належить те, що він споряджається недостатньою кількістю патронів. Габаритні розміри рамки рукоятки для утримання зброї дозволяють розмістити магазин з однорядним розміщенням патронів ємністю усього вісім штук. Для збільшення кількості пострілів в процесі бою потрібно змінювати магазин, що призводить до перерви в стрільбі і може мати негативні наслідки. В основу корисної моделі покладена задача шляхом зміни конструкції магазину забезпечити підвищення кількості патронів в магазині та, як наслідок, збільшення кількості пострілів без заміни магазина. Суть корисної моделі в магазині до 7,62-мм пістолета ТТ, що містить корпус, створений передньою, задньою та бічними стінками, жорстко з'єднаними між собою, кришку магазина, пружину і подавач патронів з зачепом, при цьому передня стінка виконана вигнутою за колом, на правій частині передньої стінки корпуса магазина виконаний горизонтальний виріз для входу засувки магазину, на бічних стінках виконано отвори для визначення кількості патронів, що знаходяться в магазині, і спеціальні загиби, а патрони в магазині розміщуються в один ряд по всій довжині корпуса зазначеного магазину, полягає в тому, що він додатково містить накладку, розташовану в нижній частині магазина, контактуючу з кришкою магазина, зазначена додаткова накладка закріплена жорстко по периметру корпуса магазина, магазин виконаний за довжиною, збільшеною не менше ніж на калібр патрона, який використовується, при цьому додаткова накладка виконана з пластмаси або з будь-якого іншого матеріалу, на поверхнях додаткової накладки, які закривають бічні стінки корпуса магазина, виконана насічка. Суть корисної моделі полягає і в тому, що зовнішні габарити магазина в районі закріплення додаткової накладки не перевищують зовнішніх габаритних розмірів рамки рукоятки для утримання зброї з встановленою на ній кришкою рукоятки для утримання зброї. Порівняльний аналіз технічного рішення з прототипом показує, що магазин до 7,62-мм пістолета ТТ, який заявляється, відрізняється тим, що він додатково містить накладку, розташовану в нижній частині магазина, контактуючу з кришкою магазина, зазначена додаткова накладка закріплена жорстко по периметру корпуса магазина, магазин виконаний за довжиною, збільшеною не менше ніж на калібр патрона, який використовується, при цьому додаткова накладка виконана з пластмаси або з будь-якого іншого матеріалу, на поверхнях додаткової накладки, які закривають бічні стінки корпуса магазина, виконана насічка, а зовнішні габарити магазина в районі закріплення додаткової накладки не перевищують зовнішніх габаритних розмірів рамки рукоятки для утримання зброї з встановленою на ній кришкою рукоятки для утримання зброї. Рішення технічної задачі в магазині до 7,62-мм пістолета ТТ, який заявляється, дійсно можливе, тому що: - шляхом виконання магазина за довжиною, збільшеною не менше ніж на калібр патрона, який використовується, забезпечується збільшення кількості патронів в магазині; - шляхом додаткового встановлення накладки та розташування її в нижній частині магазина так, що вона контактує з кришкою магазина, забезпечується збільшення товщини магазину до 1 UA 96180 U 5 10 15 20 25 30 35 40 45 50 55 товщини рукоятки для утримання зброї (що забезпечить щільність утримання зброї при стрільбі, коли стрілець тримає зброю (пістолет) двома руками; - шляхом закріплення додаткової накладки жорстко по периметру корпуса магазина забезпечується збільшення товщини магазина до товщини рукоятки для утримання зброї; - шляхом виконання додаткової накладки з пластмаси або з будь-якого іншого матеріалу та виконання на поверхнях додаткової накладки, які закривають бічні стінки корпуса магазина, насічки, забезпечується зручність утримання зброї (пістолета) при стрільбі, коли стрілець тримає зброю (пістолет) двома руками. Таким чином, магазин до 7,62-мм пістолета ТТ, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 показано загальний вигляд магазина до 7,62-мм пістолета ТТ, який заявляється, на Фіг. 2 показано конструктивнокомпонувальну схему магазина до 7,62-мм пістолета ТТ, який заявляється, на Фіг. 3 показано загальний вигляд магазина до 7,62-мм пістолета ТТ на виді спереду, на Фіг. 4 показано схему розташування магазина, який заявляється, в рукоятці для утримання зброї, а саме, в 7,62-мм пістолеті ТТ, на Фіг. 5-7 показані порівняльні габарити магазину, який заявляється, з пістолетом ТТ при різній довжині магазину. Магазин до 7,62-мм пістолета ТТ, який заявляється, конструктивно містить (див. Фіг. 2) корпус 1, створений передньою 2, задньою 3 та бічними 4 стінками, жорстко з'єднаними між собою, кришку 5 магазина, пружину 6 і подавач 7 патронів 8 з зачепом 9. Конструктивно передня стінка 2 виконана вигнутою за колом, на правій частині передньої стінки 2 корпуса 1 магазина виконаний горизонтальний виріз 10 для входу засувки магазину. Конструктивно на бічних стінках 4 корпуса 1 виконано отвори 11 для визначення кількості патронів 8, що знаходяться в магазині. За конструктивним виконанням патрони 8 в магазині розміщуються в один ряд по всій довжині корпуса 1 зазначеного магазину. Магазин до 7,62-мм пістолета ТТ додатково містить накладку 12, розташовану в нижній частині магазина, контактуючу з кришкою 5 магазина. Зазначена додаткова накладка 12 закріплена жорстко по периметру корпуса 1 магазина (див. Фіг. 1). Магазин конструктивно виконаний за довжиною L, збільшеною не менше ніж на калібр патрона, який використовується (калібр 7,62-мм). При цьому додаткова накладка 12 виконується або з пластмаси, або з будь-якого іншого матеріалу. Технологічно на поверхнях додаткової накладки 12, які закривають бічні стінки 4 корпуса 1 магазина, виконана насічка 13. Зовнішні габарити магазина в районі закріплення додаткової накладки 12 (по ширині, відносно задньої стінки 3, та довжині, відносно бічних стінок 4) не перевищують зовнішніх габаритних розмірів рамки 14 рукоятки для утримання зброї з встановленою на ній кришкою 15 рукоятки для утримання зброї. З метою утримання патронів 8 в корпусі 1 магазина на верхній частині бічних стінок 4 виконують спеціальні загиби 16 (див. Фіг. 1). Магазин до 7,62-мм пістолета ТТ експлуатується таким чином. Попередньо в умовах виробництва виготовляють конструктивні елементи пістолета ТТ і збирають пістолет. Паралельно виготовляють магазин, який містить бічні стінки 4, задню стінку 3 і передню стінку 2. Зазначені стінки з'єднують між собою так, щоб отримати корпус 1 коробчастої форми. Конструктивно передню стінку 2 магазина виготовляють вигнутою за колом. На правій стороні передньої стінки 2 виконують горизонтальний виріз 10 для входу в нього засувки магазина (для фіксації від випадання). На бічних стінках 4 корпуса 1 магазина виконують отвори 11, причому на правій бічній стінці 4 виконують не менше семи отворів 11, а на лівій бічній стінці 4 - не менше шести отворів 11. Також на верхній частині бічних стінок 4 виконують спеціальні загиби 16 (див. Фіг. 1) для утримання патронів 8 від випадання. Усередину корпуса 1 магазина встановлюють пружину 6, подавач 7 (який конструктивно містить зачеп 9 у вигляді пластини). Фіксують зазначені конструктивні елементи магазина від випадання за допомогою кришки 5. На нижній частині корпуса 1 магазина, яка виходить за габарити (за нижній обріз) рамки 14 рукоятки для утримання зброї, розміщують додаткову накладку 12. На поверхнях додаткової накладки 12, які закривають бічні стінки 4 корпуса 1 магазина, виконують насічку 13. Після того, як магазин буде зібрано, зовнішні габарити магазина в районі закріплення додаткової накладки 12 (по ширині, відносно задньої стінки 3, та довжині, відносно бічних стінок 4) не повинні перевищувати зовнішніх габаритних розмірів рамки 14 рукоятки для утримання зброї з встановленою на ній кришкою 15 рукоятки для утримання зброї. На завершальному етапі (після того, як магазин зібраний), він споряджається патронами 8, при цьому патрони 8 в корпусі 1 магазина розміщуються в один ряд по всій довжині корпуса 1 зазначеного магазину. Розміри корпуса 1 магазина по довжині дозволять збільшити кількість 2 UA 96180 U 5 10 15 20 25 30 35 40 45 50 55 60 патронів 8 до N штук, де N=9, 10…16, 20 та більше штук (що дозволить вести стрільбу з більшою кількістю пострілів без зміни магазину). При спорядженні магазина патронами 8, вони вводяться у внутрішню порожнину корпуса 1 магазина через відкриту верхню частину. Дном гільзи патрона 8 стрілець натискає подавач 7, який виконано разом з зачепом 9, і вводить патрон 8 у внутрішню порожнину корпуса 1 магазина. Від випадання патрон 8 утримується спеціальними загибами 16, що виконано на верхній частині бічних стінок 4 в районі задньої стінки 3. Подавач 7 опускається вниз на величину діаметра гільзи патрона 8, стискаючи пружину 6. Наповнення корпусу 1 магазина патронами 8 контролюється через отвори 11, що виконані на бічних стінках 4 корпуса 1 магазина. Споряджений патронами 8 магазин встановлюється в приймальник магазина 7,62-мм пістолета ТТ. Коли магазин є введеним в приймальник магазину, зовнішні габарити додаткової накладки 12 співпадають з зовнішніми габаритами рамки 14 рукоятки для утримання зброї та закріпленої на ній кришки 15 рукоятки для утримання зброї (див. Фіг. 4). Бойове застосування 7,62-мм пістолета ТТ з магазином, який заявляється, здійснюється таким чином. Магазин (з патронами 8) вставляють в приймальник магазина, що утворений передньою, задньою та бічними стінками рамки 14 рукоятки для утримання зброї. Після того, як магазин повністю увійшов в приймальник магазина, він фіксується в зазначеному приймальнику магазина за допомогою засувки магазина. Далі стрілець (утримуючи затвор-кожух 17 пальцями рук за насічки 18, див. Фіг. 4) відводить зазначений затвор-кожух 17 назад до упору (при цьому стискується зворотна пружина, яка накопичує енергію). В цей час верхній патрон 8, що знаходиться в корпусі 1 магазина, під дією пружини 6 та подавача 7 підіймається вверх. В верхній частині корпуса 1 магазина патрон 8 утримується за допомогою спеціальних вигинів 16, виконаних на верхній частині корпуса 1 зазначеного магазина. Відтягнувши затвор-кожух 17 назад до упору, стрілець відпускає його і зазначений затворкожух 17 переміщується в крайнє переднє положення під дією енергії розтискання зворотної пружини. При цьому він захоплює верхній патрон 8 (що знаходиться в магазині) і досилає його в патронник. Пістолет готовий для виконання пострілу. Після виконання пострілу під дією енергії порохових газів гільза патрона 8 виштовхується із патронника і своєю донною частиною впливає на затвор-кожух 17, переміщуючи його в крайнє заднє положення. При цьому гільза патрона 8 утримується у викидачі за допомогою зачепа і його пружини. При відході назад затвора-кожуха 17 гільза патрона 8 вдаряється в спеціальний виступ і екстрактується крізь вікно для екстракції гільз, яке виконано на правій бічній стінці 19 зазначеного затвора-кожуха 17. В задньому крайньому положенні затвора-кожуха 17 взводиться ударно-спусковий механізм і пістолет знову є готовим для виробництва пострілу за операціями, що показані вище. При використанні останнього патрона 8 подавач 7 під дією пружини 6 підніметься вверх до упору в спеціальні загиби 16, при цьому зачеп 9 подавана натисне на затворну затримку 20 і підніме її. При поверненні затвора-кожуха 17 (під дією зворотної пружини) в переднє положення, він спеціальним вирізом зачіплюється за зазначену затворну затримку 20 і зупиняється практично в задньому положенні. Для заміни порожнього магазину стрілець натискає пальцем засувку 21 магазину, при цьому її зачеп виходить з горизонтального вирізу 10 (на передній стінці 2 корпуса 1 магазина), а магазин під дією пружини 6 викидається із приймальника магазина. В приймальник магазину вставляється повний (споряджений патронами 8) магазин. Стрілець натискає на затворну затримку 20, опускаючи її вниз в вузлу кріплення, визволяється затвор-кожух 17, який під дією зворотної пружини переміщується в переднє положення (виштовхуючи при своєму русі вперед верхній патрон 8 з корпуса 1 магазина і досилає його в патронник). Пістолет знову готовий до бойового застосування. Підвищення ефективності застосування магазина до 7,62-мм пістолета ТТ, у порівнянні з прототипом, досягається за рахунок збільшення внутрішнього об'єму магазина, у якому патрони розташовуються в один ряд, що дозволить додатково спорядити магазин не менше ніж одним патроном, що, у свою чергу, дозволить збільшити кількість пострілів без зміни магазину. Джерела інформації: 1. Благовестов А.И. "То, из чего стреляют в СНГ", Справочник стрелкового оружия. / Под общей редакцией А.Е. Тараса. - Минск, ХАРВЕСТ, 1999. - Раздел 13. Токарев обр. 1930/33 г. (ТТ). - С. 46-51 - аналог. 3 UA 96180 U 2. Руководство по ремонту 7,62-мм револьверов обр. 1895 г. и 7,62-мм самозарядных пистолетов обр. 1933 г. Издание второе. Дополненное и исправленное. Военное издательство Министерства обороны Союза ССР. - М., 1955. - С. 40-61, Фіг. 3 - прототип. 5 10 15 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Магазин до 7,62-мм пістолета ТТ, який містить корпус, створений передньою, задньою та бічними стінками, жорстко з'єднаними між собою, кришку магазина, пружину і подавач патронів з зачепом, при цьому передня стінка виконана вигнутою за колом, на правій частині передньої стінки корпуса магазина виконаний горизонтальний виріз для входу засувки магазину, на бічних стінках виконано отвори для визначення кількості патронів, що знаходяться в магазині, і спеціальні загиби, а патрони в магазині розміщуються в один ряд по всій довжині корпуса зазначеного магазину, який відрізняється тим, що він додатково містить накладку, розташовану в нижній частині магазина, контактуючу з кришкою магазина, зазначена додаткова накладка закріплена жорстко по периметру корпуса магазина, магазин виконаний за довжиною, збільшеною не менше ніж на калібр патрона, який використовується, при цьому додаткова накладка виконана з пластмаси або з будь-якого іншого матеріалу, на поверхнях додаткової накладки, які закривають бічні стінки корпуса магазина, виконана насічка. 2. Магазин до 7,62-мм пістолета ТТ за п. 1, який відрізняється тим, що зовнішні габарити магазина в районі закріплення додаткової накладки не перевищують зовнішніх габаритних розмірів рамки рукоятки для утримання зброї з встановленою на ній кришкою рукоятки для утримання зброї. 4 UA 96180 U 5 UA 96180 U 6 UA 96180 U 7 UA 96180 U 8 UA 96180 U 9 UA 96180 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
