Механізм кріплення магазину пістолета макарова

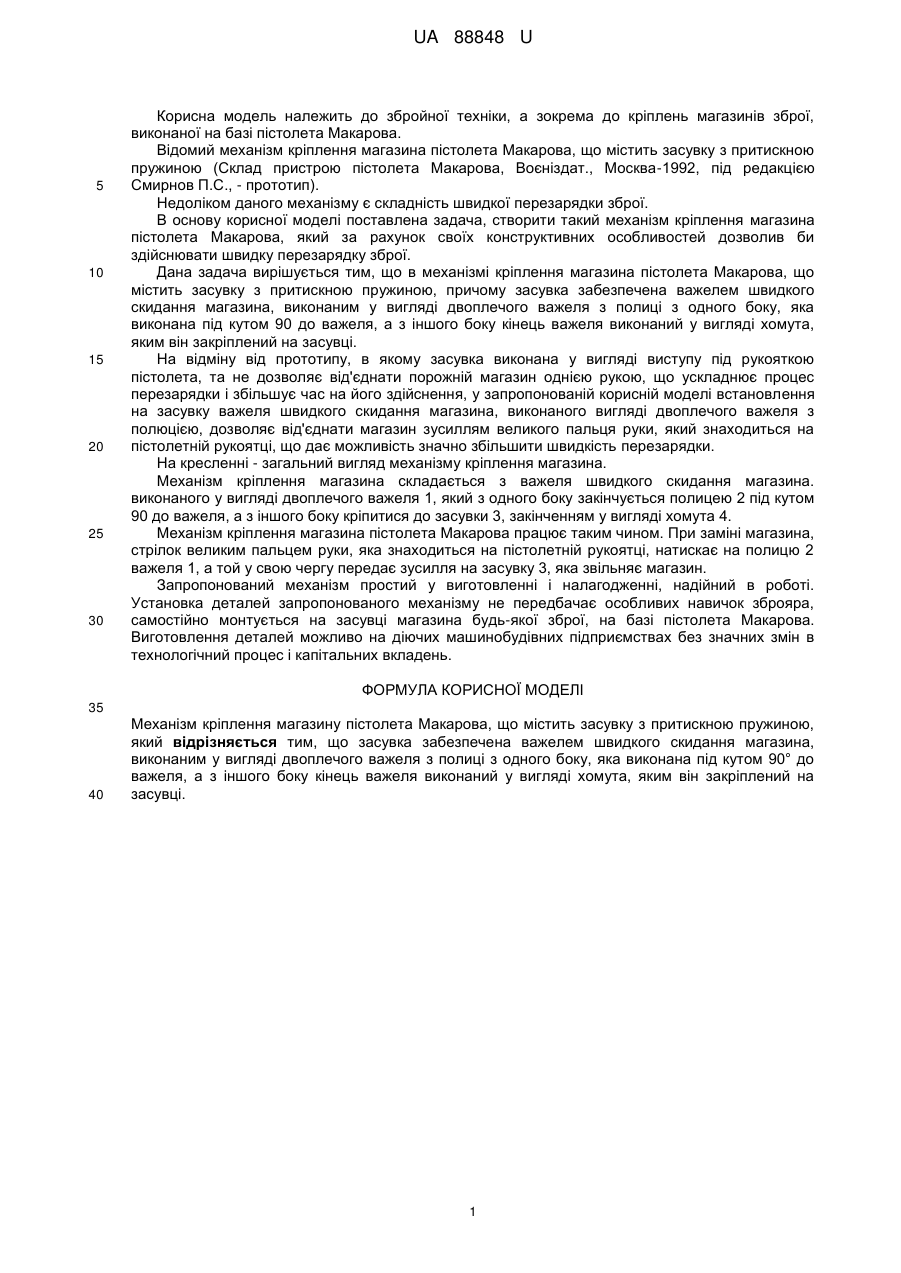

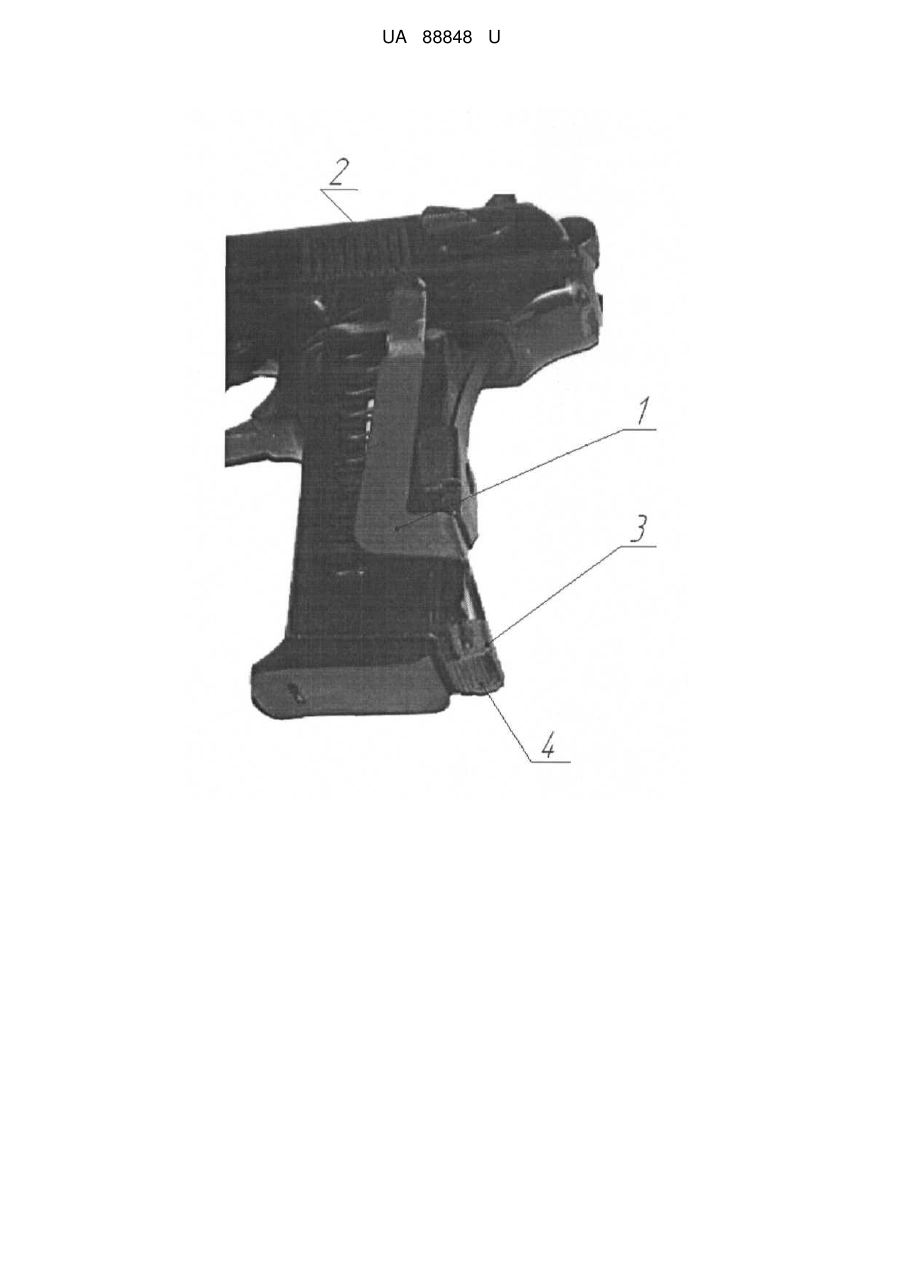

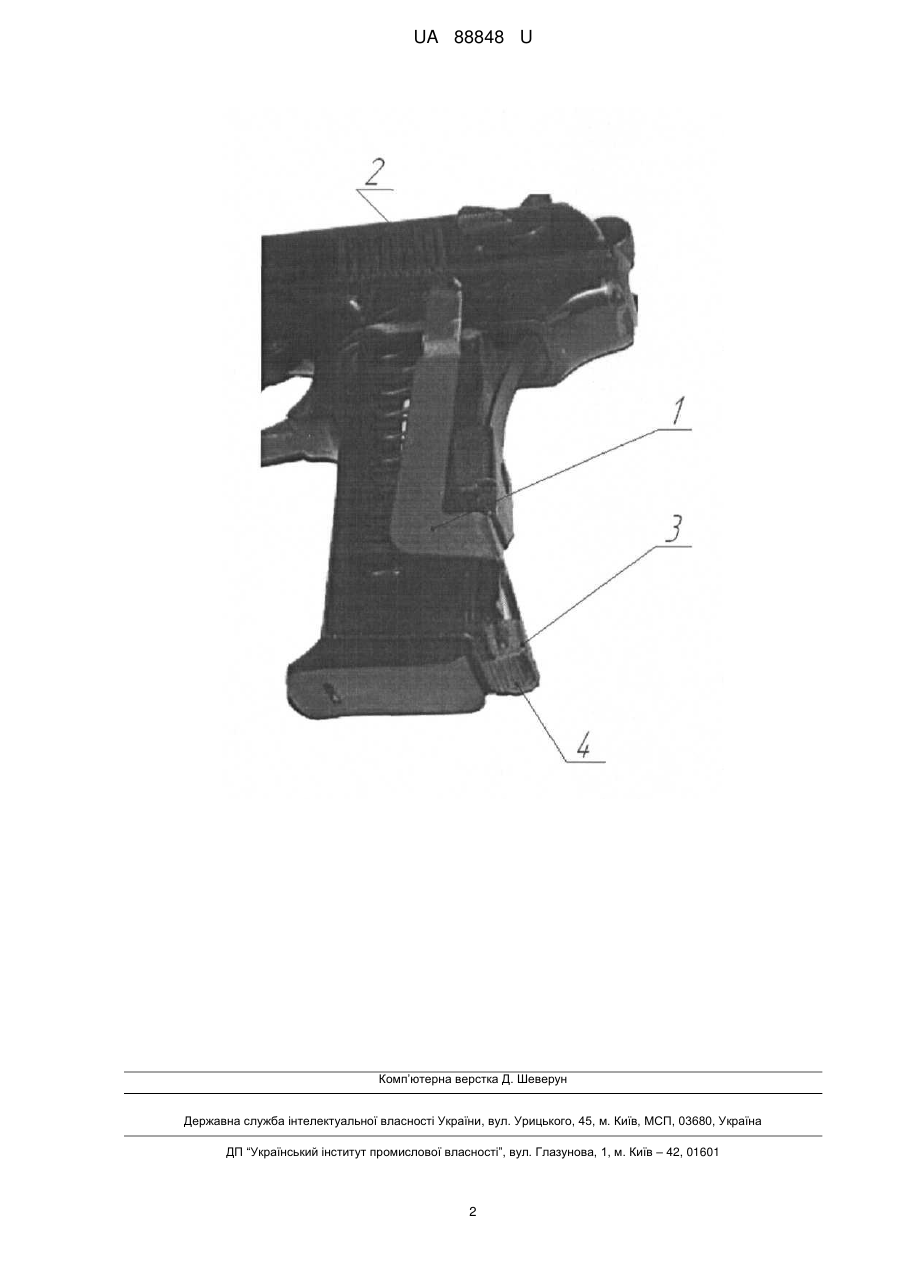

Реферат: UA 88848 U UA 88848 U 5 10 15 20 25 30 Корисна модель належить до збройної техніки, а зокрема до кріплень магазинів зброї, виконаної на базі пістолета Макарова. Відомий механізм кріплення магазина пістолета Макарова, що містить засувку з притискною пружиною (Склад пристрою пістолета Макарова, Воєніздат., Москва-1992, під редакцією Смирнов П.С., - прототип). Недоліком даного механізму є складність швидкої перезарядки зброї. В основу корисної моделі поставлена задача, створити такий механізм кріплення магазина пістолета Макарова, який за рахунок своїх конструктивних особливостей дозволив би здійснювати швидку перезарядку зброї. Дана задача вирішується тим, що в механізмі кріплення магазина пістолета Макарова, що містить засувку з притискною пружиною, причому засувка забезпечена важелем швидкого скидання магазина, виконаним у вигляді двоплечого важеля з полиці з одного боку, яка виконана під кутом 90 до важеля, а з іншого боку кінець важеля виконаний у вигляді хомута, яким він закріплений на засувці. На відміну від прототипу, в якому засувка виконана у вигляді виступу під рукояткою пістолета, та не дозволяє від'єднати порожній магазин однією рукою, що ускладнює процес перезарядки і збільшує час на його здійснення, у запропонованій корисній моделі встановлення на засувку важеля швидкого скидання магазина, виконаного вигляді двоплечого важеля з полюцією, дозволяє від'єднати магазин зусиллям великого пальця руки, який знаходиться на пістолетній рукоятці, що дає можливість значно збільшити швидкість перезарядки. На кресленні - загальний вигляд механізму кріплення магазина. Механізм кріплення магазина складається з важеля швидкого скидання магазина. виконаного у вигляді двоплечого важеля 1, який з одного боку закінчується полицею 2 під кутом 90 до важеля, а з іншого боку кріпитися до засувки 3, закінченням у вигляді хомута 4. Механізм кріплення магазина пістолета Макарова працює таким чином. При заміні магазина, стрілок великим пальцем руки, яка знаходиться на пістолетній рукоятці, натискає на полицю 2 важеля 1, а той у свою чергу передає зусилля на засувку 3, яка звільняє магазин. Запропонований механізм простий у виготовленні і налагодженні, надійний в роботі. Установка деталей запропонованого механізму не передбачає особливих навичок зброяра, самостійно монтується на засувці магазина будь-якої зброї, на базі пістолета Макарова. Виготовлення деталей можливо на діючих машинобудівних підприємствах без значних змін в технологічний процес і капітальних вкладень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Механізм кріплення магазину пістолета Макарова, що містить засувку з притискною пружиною, який відрізняється тим, що засувка забезпечена важелем швидкого скидання магазина, виконаним у вигляді двоплечого важеля з полиці з одного боку, яка виконана під кутом 90° до важеля, а з іншого боку кінець важеля виконаний у вигляді хомута, яким він закріплений на засувці. 1 UA 88848 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
